1 KJR C2005 Tuotesuunnittelu, 2018 Vaatimuslista Raporttien arviointi ja palaute
2 Vaatimuslistan tärkein asia on antaa lukijalle yksikäsitteinen lista siitä, mitä vaatimuksia ja toimintoja valmiin tuotteen tulee täyttää, ja mitkä ovat lisäksi toivottuja ominaisuuksia. Tämän lisäksi siinä ei tulisi olla turhia tietoja. Jos lista on hyvä, niin sen pohjalta suunniteltu tuote sopii listan laatijan ajattelemaan käyttötarkoitukseen. Parhaimmillaan se on yksittäinen dokumentti, jonka pohjalta voi kehittää uuden tuotteen. Tämän takia listan pitää olla riittävän kattava, mutta se ei saa sisältää pelkkiä subjektiivisia kuvailuja tuotteesta. Vaatimuslistan tulee sisältää konkreettisia, yksiselitteisiä määritelmiä tuotteen vaatimuksesta. Numeroarvot sekä viittaukset standardeihin ja direktiivit vähentävät tarvetta käyttää ylimääräisiä sanoja, jolloin lista on riittävän lyhyt ja selkeä. 2
3 Tuotteen toiminta Vaatimuslistan tulee pystyä määrittelemään mitä tuote tekee. Eli myös listan perusteella sen lukija ymmärtää minkä toiminnon tuote suorittaa. 3
4 Päätunnukset Jos pistesaalis oli alhainen, niin todennäköisesti tältä listalta oli jäänyt vaatimuksia/toiveita huomioimatta. 4

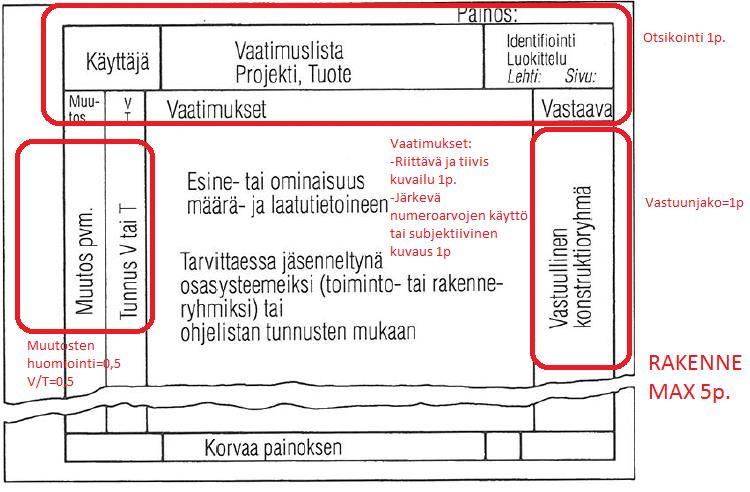

5 Vaatimuslista 3,5/5 p Pisteitä saa, kun määrittely on tehty ja se on yksiselitteinen ja selkeä. 5

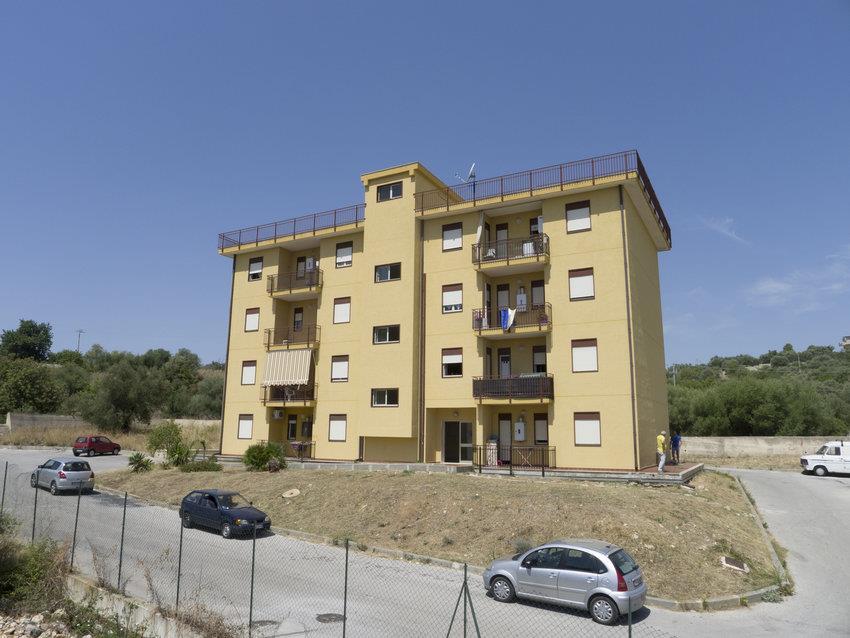

6 A-ryhmät: Käyttöpaikka (Place of use) The device is used mainly with real buildings, that are located outdoors not in laboratory halls. Figure 1: Base isolated building 1 Figure 2: Base isolated building 2 6
7 B-ryhmät: Signaali Kuinka nopeasti turvalaitteen on reagoitava köyden katkeamiseen? Overhead Crane Failure - 5 ton wire rope snaps noin 16:50 paikkeilla. 7
8 Vaatimus vai toive? V=Vaatimus, T=Toive Tämän jaottelun muutamat ryhmät unohtivat. Vaatimukset tulee aina täyttää, mutta toiveet voidaan lisäksi priorisoida tärkeysjärjestykseen. Lisäksi voi käyttää VV=Vähimmäisvaatimus 8
9 Pyrkikää yksiselitteisiin määrittelyihin -Laitteen tulee kestää korroosiota Kuvaile vähintään (sanallisesti) missä olosuhteissa? Sisällä, ulkona, merellä? Jos haluaisi antaa vielä tarkemman yksiselitteisen vastauksen, niin standardit SFS-EN käsittelevät korroosionestoa, ja esimerkiksi -2 esittelee korroosioluokat. Korroosiotestausta esittelee SFS-EN ISO 9227:2017 mukaan. SFS-EN 1993:ssa puolestaan määritellään käyttöikää. tulee mahtua konttiin -> minkä kokoiseen konttiin? 9
10 Määrittelyt Suurien pistemäisten kuormitusten välttäminen rakennuksen pinnalle. -Määritelkää aina lukuarvoilla jos mahdollista Testilaite ei saa aiheuttaa rakennuksen perustuksen pinnoille yli 10 MPa puristuspainetta. Käyttöikä 20 vuotta Kuinka monta työsykliä? -> Käyttöikä 20 vuotta/100 työsykliä 10
11 Määrittelyt Energia: V: Ylikuumentumisen välttäminen Epämääräinen, ei kerro energialähdettä, ei käytetty numeroarvoja. V: Sähkökäyttö: 230VAC, 50 Hz, 3x63A ja V: Pudotuksen liike-energia muutetaan lämmöksi. Laitteen tulee kestää energiamuunnos. (suuruuden ja yksikönkin voisi jo kertoa) 11
12 Numeroarvojen ja yksiköiden käyttö T: Toimii asteen lämpötiloissa Onkohan tässä ollut ongelma.pdf muunnoksessa vai onko oikoluku unohtunut? Useimmat olivat onneksi antaneet paremmin rajatun ja yksiköillä varustetun lukeman, kuten: Toimii C lämpötiloissa 12
13 Älkää lukitko toimintaperiaatteita vielä tässä vaiheessa. Vaatimuslistan on hyvä pystyä selittämään toiminto jonka laite suorittaa, mutta toimintaperiaatetta tai yksittäistä teknistä ratkaisua ei (yleensä) pidä laittaa vaatimukseksi vielä tässä vaiheessa. Projektin seuraavissa vaiheissa päätoiminto jaetaan osatoimintoihin, joille puolestaan voi vielä syntyä monia (uusia) vaihtoehtoisia toteutusratkaisuja. 13
14 Ristiriitaisuuksia Samalla listalla: Materiaalit: (T) Kumi, prioriteetti 1 (T) Ruostumaton teräs, prioriteetti 2 Kinematiikka: V: Maksiminopeus työnnölle vähintään 0.1 m/s Miniminopeus vähintään ja maksiminopeus korkeintaan.. 14
15 Fysiikka: kuinka paljon voimaa tarvitaan kuorman pysäyttämiseen? F=mg oli mainittu nostintehtävässä maksimivoimaksi useassa raportissa. Jos kuitenkin kuormalla on jo nopeutta liikkeen tai putoamisen seurauksena, tulee huomioida myös kineettinen energia (E k =½mv 2 ) ja matka* jonka aikana kuorma pysäytetään. Nämä yhdessä määrittävät kuorman ja sen pysäyttämisen aiheuttaman maksimikuormituksen. Tämän lisäksi tulee muistaa myös varmuuskerroin. Lisäksi, putoavan kappaleen saavuttaman nopeuden voitte arvioida laitteenne reagointinopeuden perusteella. *2 m on mainittu suurimmaksi sallituksi putoamismatkaksi monissa raporteissa. 15
16 Kielten sekoittaminen Jos kirjoitatte suomeksi, niin käyttäkää tällöin myös suomenkielisiä termejä. Esim. Downtime=Seisokkiaika 16
17 Patentteja Uusia patentteja esitettiin yhä, hyvä lähde bonuspisteille. 17
18 yhden desimaalin tarkkuuteen Pisteet Raportti 2-Vaatimuslista KJR C2005-Tuotesuunnittelu, Syksy 2018 RYHMÄ Yleiset asiat (max 1p.) PISTEET Johdanto (max 0,5 p.) PISTEET Vaatimuslista: max 3,5 p. + bonus 1p. PISTEET YHTEENSÄ (max 5+1 p.) Pyöristetty RYHMÄ 5 0,80 0,50 2,48 3, ,00 0,50 3,18 4, ,00 0,50 2,80 4, ,90 0,50 2,28 3, ,96 0,50 2,49 3, ,96 0,50 1,98 3, ,90 0,50 2,26 3, ,86 0,40 1,73 3, ,96 0,50 3,04 4, ,96 0,50 1,96 3, ,92 0,50 2,84 4, ,98 0,50 3,31 4, ,00 0,50 2,59 4, ,92 0,50 2,56 4, ,00 0,50 3,15 4, ,92 0,50 2,58 4, ,96 0,50 2,47 3, ,96 0,50 2,83 4, ,00 0,50 2,98 4, ,82 0,45 1,77 3, ,96 0,50 2,70 4, ,94 0,40 2,01 3, ,86 0,40 1,61 2, ,64 0,50 1,84 3, ,96 0,50 2,87 4, ,96 0,45 2,19 3, ,96 0,50 3,05 4,5 40
