1 Optyma Plus New Generation Ver Kompressorikoneikot kylmässä ympäristössä 1 Optyma Plus New Generation

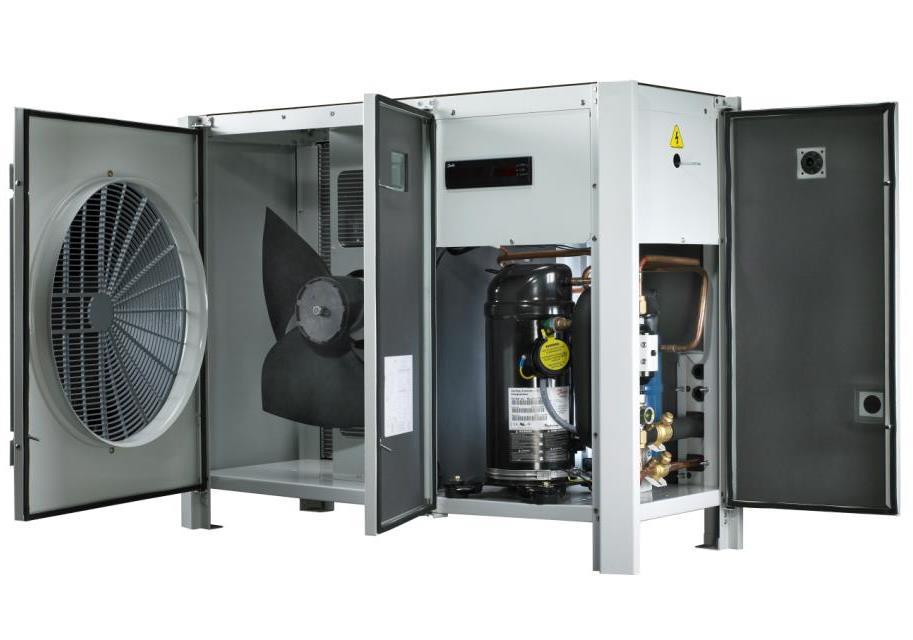

2 Ilmalauhdutteiset kompressorikoneikot 2 Optyma Plus New Generation

3 Kompressorikoneikot (yleensä) Kun käytetään ulos asennettavia kompressorikoneikkoja, tulee kiinnittää erityistä huomiota: - kylmäaineen valintaan - ohjaus- ja varolaitteiden säätöön - varusteisiin - kompressorikoneikon asennuspaikkaan 3 Optyma Plus New Generation

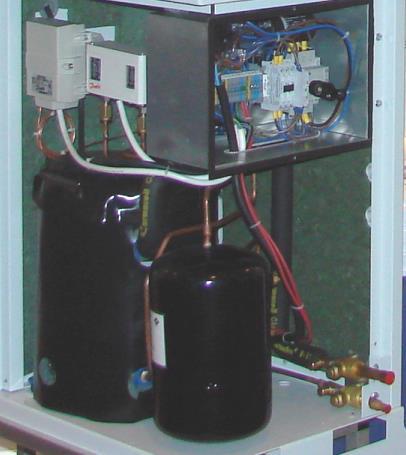

4 Kompressorikoneikot (yleensä) Ulos asennetun kompressorin Käyttöikä on yleensä aina Lyhyempi kuin sisätiloihin Sijoitetun kompressorin käyttöikä. Kompressori voidaan myös eristää, jotta kampikammio ei lämmitysvastuksesta huolimatta kylmene liikaa. 4 Optyma Plus New Generation

5 Kompressorikoneikot (yleensä) Mahdollinen öljynerottaja tulee eristää, jotta kylmäaine ei lauhdu sinne, kun ympäristö on kylmä. Muista asentaa yksisuuntaventtiili öljynerottajan ja lauhduttimen väliin! 5 Optyma Plus New Generation

6 Kompressorikoneikot (yleensä) Koneiston kylmäaine ja ohjauslaitteiden säätäminen: Yleensä matalapainekytkin säädetään siten, että se pysäyttää kompressorin, kun imupaine on hieman yli 0 bar; esimerkiksi 0.5 bar. R134a:lla tämä paine vastaa lämpötilaa 17 C. Kun painekytkimen differenssi on vähintään 0.7 bar, on kytkentäpaine vähintään 1.2 bar, mikä vastaa lämpötilaa -8 C. Näin R134a ei sovellu ulos asennettavien kompressorikoneikkojen kylmäaineeksi ilman erityisiä kikkoja. 6 Optyma Plus New Generation

7 Kompressorikoneikot (yleensä) Kylmäaineella R404A on tilanne parempi: - katkaisupaine 0.5 bar vastaa lämpötilaa 37 C - kytkentäpaine 1.2 bar vastaa lämpötilaa 28 C Pakastevarastoissa voidaan käyttää: - katkaisupaine 0.1 bar vastaa lämpötilaa 44 C - kytkentäpaine 0.8 bar vastaa lämpötilaa 33 C Nyt on mahdollista käynnistää kompressori useimmissa tapauksissa. Matalapainekytkin voi silti pysäyttää kompressorin muutaman kerran ellei 7 Optyma Plus New Generation

8 Kompressorikoneikot (yleensä) Koneikko voidaan varustaa lauhdutin- ja varaajapaineen säätöventtiileillä, jotta varaajapaine saadaan kylmäkäynnistyksessä nousemaan riittävän nopeasti. 8 Optyma Plus New Generation

9 Kompressorikoneikot (yleensä) Kylmissä olosuhteissa varaaja varustetaan usein itsesäätyvällä lämmitysvastuksella ja eristetään. Koko kylmäainetäytöksen tulee mahtua varaajaan, jotta neste ei lämmetessä ja laajentuessa purkaudu ulos varoventtiilistä. 9 Optyma Plus New Generation

10 Kompressorikoneikot (yleensä) Useimmissa tapauksissa kompressorikoneikot joudutaan asentamaan ulos. Harkitse varaajan asentamista sisätiloihin. Varaajassa oleva paine edistää kylmäaineen syöttöä höyrystimeen ja siten kompressorin imupaineen nousua. 10 Optyma Plus New Generation

11 Kompressorikoneikot (yleensä) Johda varoventtiilin ulospuhallusputki ulkoilmaan. Purkauksen sattuessa kylmäaine ja öljy virtaavat vähemmän haitalliseen paikkaan. 11 Optyma Plus New Generation

12 Kompressorikoneikot (yleensä) Kun kompressorikoneikko asennetaan ulos, tulee kiinnittää erityistä huomiota asennuspaikkaan. Koneikko tulee asentaa siten, että putoava lumi tai jää eivät vahingoita sitä eikä lumi estä lauhduttimen ilmankiertoa. Putket ja sähköjohdot tulee asentaa siten, että vesi ei pääse koneikkoon tai rakennukseen läpivientiaukoista. 12 Optyma Plus New Generation

13 Optyma Plus: Arktinen versio 13 Optyma Plus New Generation

14 Optyma Plus koneikojen käyttöalueet LBP R404A: -40 C C MBP R404A: -20 C C MBP R407A/F: -20 C C MBP R134a: -15 C C Kylmäaineen asetus (C30) - R404A 19 (tehdasasetus) - R407A 21 - R407C 20 - R407F 37 - R R134a 3 14 Optyma Plus New Generation

15 Optyma Plus: Painekytkimet Koneikot on varustettu matala- ja korkeapainekytkimillä: MP: - katkaisupaine / bar (vastaa lämpötilaa 53 C; R404A) - kytkentäpaine /- 0.3 bar (vastaa lämpötilaa 37 C; R404A) KP: - katkaisupaine 31 +/- 1.0 bar (vastaa lämpötilaa 65 C; R404A) - kytkentäpaine 24 +/- 1.5 bar (vastaa lämpötilaa 54 C; R404A) Koneisto on varustettu kuumakaasun lämpötilaa mittaavalla anturilla. Säätimen tehdasasetus 135 C on MLZ, LLZ ja NTZ kompressorien max. kuumakaasun lämpötila. 15 Optyma Plus New Generation

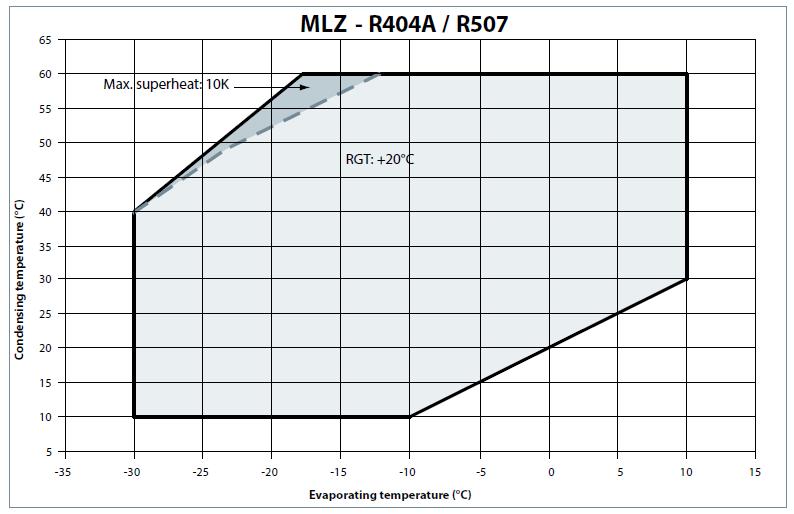

16 MLZ kompressorien sallittu käyttöalue R404A Minimi pump-down asetus: 1.3 bar(g); suositus to 1.5 bar Minimi LP asetus: 0.8 bar(g) Max. HP asetus: 29.7 bar(g) 16 Optyma Plus New Generation

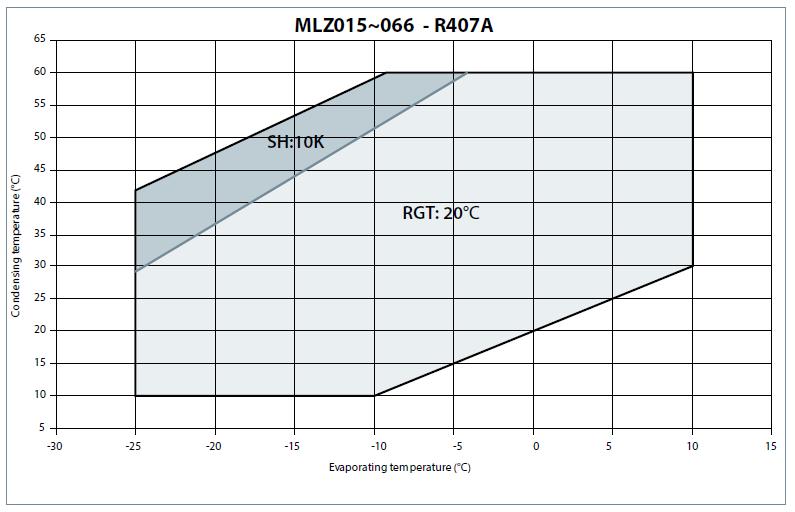

17 MLZ kompressorien sallittu käyttöalue R407A Minimi pump-down asetus: 0.9 bar(g); suositus to 1.5 bar Minimi LP asetus: 0.7 bar(g) Max. HP asetus: 26.8 bar(g) 17 Optyma Plus New Generation

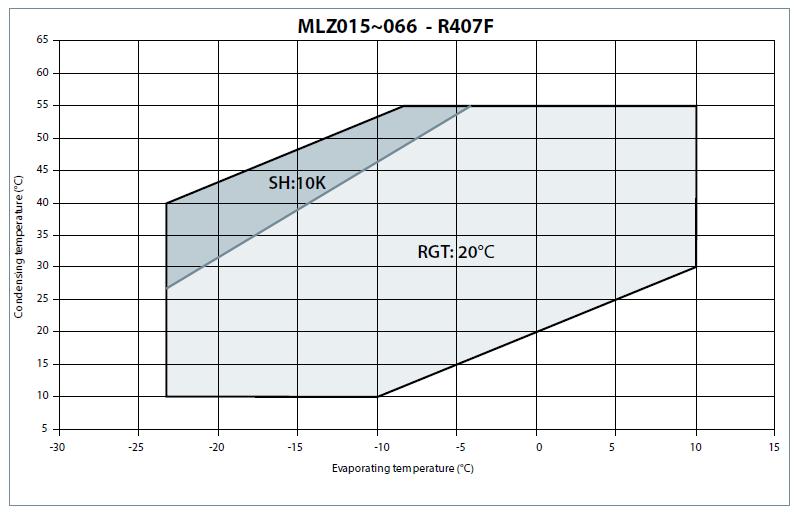

18 MLZ kompressorien sallittu käyttöalue R407F Minimi pump-down asetus: 1.1 bar(g); suositus to 1.5 bar Minimi LP asetus: 0.9 bar(g) Max. HP asetus 25.1 bar 18 Optyma Plus New Generation

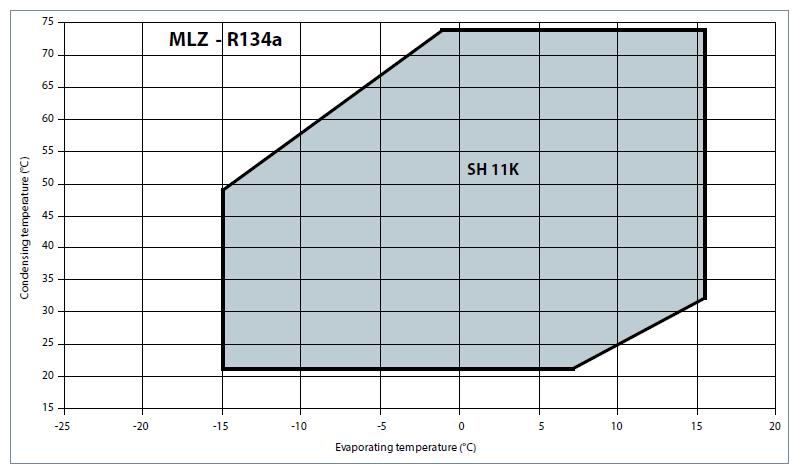

19 MLZ kompressorien sallittu käyttöalue R134a Minimi pump-down asetus: 0.85 bar(g); suositus to 1.5 bar Minimi LP asetus: 0.45 bar(g) Max. HP asetus: 23.6 bar(g) 19 Optyma Plus New Generation

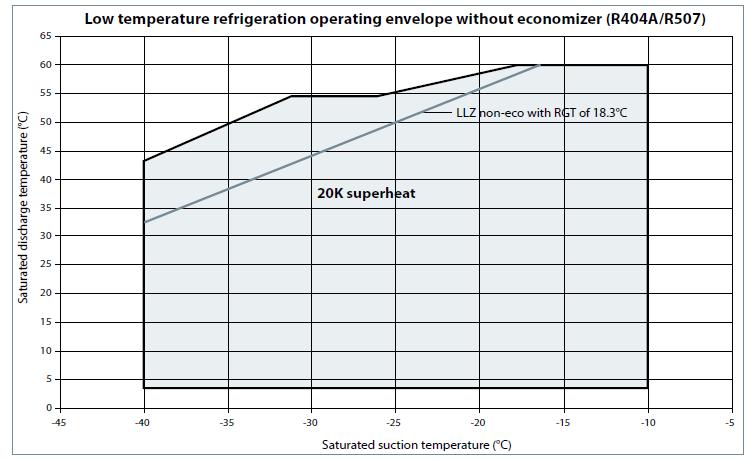

20 LLZ kompressorien sallittu käyttöalue R404A Minimi pump-down asetus: 0.15 bar(g); suositus to 1.5 bar Minimi LP asetus: 0.15 bar(g) Max. HP asetus: 29.7 bar(g) 20 Optyma Plus New Generation

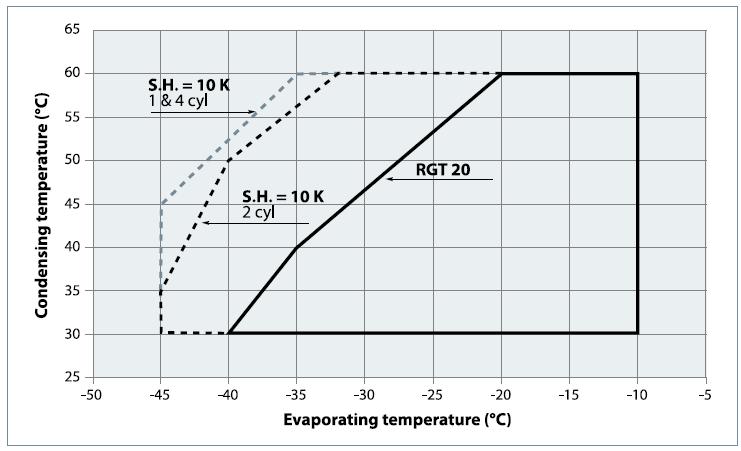

21 NTZ kompressorien sallittu käyttöalue R404A Minimi pump-down asetus: 0.21 bar(g) Minimi LP asetus: 0 bar(g) Max. HP asetus: 27.7 bar(g) 21 Optyma Plus New Generation

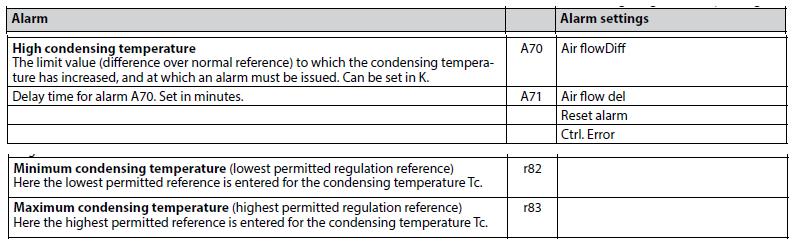

22 Optyma Plus: Mahdollinen hälytys lauhduttimen ilmavirrasta pakkasella A70 tarkoittaa käytännössä lauhtumislämpötilan ja ympäristön lämpötilan välistä eroa. 22 Optyma Plus New Generation

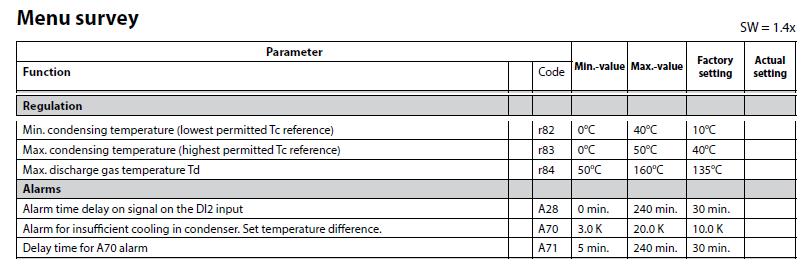

23 Optyma Plus: Mahdollinen hälytys lauhduttimen ilmavirrasta pakkasella Asettele: - A70 maksimi arvoon 20 - A71 maksimi arvoon R82 arvoon Optyma Plus New Generation
