IQ WIDETRAK 600 WIDETRAK LX OMISTAJAN KÄSIKIRJA

Transkriptio

1 IQ WIDETRAK 600 WIDETRAK LX OMISTAJAN KÄSIKIRJA

2 SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE 4 AJONEUVON TUNNISTETIEDOT 5 TURVALLISUUS 6 14 Yleiset turvallisuusohjeet ja varoitusmerkinnät 6 Varoitustarrat ja niiden sijainti 7-9 Käyttäjän turvallisuus Suositellut turvavarusteet matkalle 14 AJONEUVON RAKENNE Hallintalaitteet Ajovalon korkeuden säätö 17 Virtapistoke 17 Polttoainehana (Widetrak LX) 17 Tavaroiden kuljetus 18 Selkänojan käyttö 18 Matkustajan käsituet 18 Voimansiirron suunnan- ja aluevalitsin 19 MOOTTORIKELKAN KÄYTTÖ Moottorin ohjausjärjestelmän suojatoiminnot 20 Mittaristo ja ajotietokoneen näyttö (IQ Widetrak) 21 Ajotietokoneen toiminnot Mittariston puhdistus 27 JOUSITUKSEN SÄÄDÖT Etujousitus Telaston jousitus Ohjaustangon säätö 33 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Sisäänajo 40 Moottorin kylmäkäynnistys Lämpimän moottorin käynnistäminen 41 Moottorin hätäkäynnistys Hätäsammutin ja -sammutus Kaasuvivun turvakytkin 43 Moottorin lämmityskäyttö 44 Peruutusvaihteen käyttö Moottorikelkalla hinaaminen 45 PÄIVITTÄINEN SÄILYTYS 45 CFI:n säätö 98 E5 ja 95 E10 -bensiineille 46 TURVALLISUUSOHJEITA, lyhyt yhteenveto 47 1

3 Päästörajoitusten täyttäminen 47 MOOTTORIKELKAN HUOLTO Määräaikaishuolto-ohjelmataulukot Ohjauksen ja suksien ripustuksen voitelukohteet 51 Telaston voitelukohteet 52 Voimansiirto, veto- ja väliakselin laakerit 53 Ketjukotelon öljymäärä ja öljynvaihto 54 Ketjun kireyden säätö 54 Sytytystulpat 54 Imuilman esisuodatin 55 Polttoainejärjestelmän huolto 55 Kaasu- ja rikastinvaijerin voitelu 55 Polttoainesuodatin/polttoaineletkut 55 Tuorevoitelujärjestelmän huolto 56 Kaasuttimien säätö 56 Kaasuttimen vedenpoistoletkut 57 Pakoaukonsäätimen puhdistus 57 Pakoputkisto 57 Jäähdytysjärjestelmä Jarrujen huolto 60 Valopolttimoiden vaihto 61 Ajovalojen suuntaus 61 IQ Widetrak 600 sulakekaavio 62 Voimansiirron huolto, variaattori Ohjauslaitteet ja suksien suuntaus Suksien ohjainraudat 67 Telamaton huolto Telaston liukumuovit 69 Maton piikkien asennus 70 Akku Kausisäilytys Moottorikelkan kuljettaminen 74 Vianetsintätaulukko, alusta 75 Vianetsintätaulukko, moottori 76 Vianetsintätaulukko, voimansiirto Huoltokirjamerkinnät Polaris-moottorikelkkojen huoltotuotteet 83 Tekniset tiedot 84 Copyright 2013 Polaris Sales Inc. Kaikki tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä olevaan tuotetietoon. Jatkuvan tuotekehityksen vuoksi joitakin rakenteiden yksityiskohtia on voitu muuttaa julkaisun painamisen jälkeen. Julkaisun osittainenkin lainaaminen tai kopiointi on kielletty. 2

4 TERVETULOA POLARIS-TIIMIIN! Olet valinnut laadukkaan Polaris-ajoneuvon. Ne ovat luokissaan edelläkävijöitä ja tunnettuja laadustaan. Polaris Industries Inc. tuottaa moottorikelkkoja ATV-ajoneuvoja eli mönkijöitä rinnakkain istuttavia Ranger-maastoajoneuvoja Victory- ja Indian-moottoripyöriä päästöttömiä erikoisajoneuvoja Polaris-ajoneuvot kuuluvat luokissaan ehdottomaan parhaimmistoon. Vuosikymmenten kokemus suunnittelusta sekä tuotannosta antaa mahdollisuuden toteuttaa kilpailukykyisiä ja huippulaatuisia tuotteita. Ajoneuvon turvallisen käytön kannalta on tärkeää tutustua huolellisesti tähän omistajan käsikirjaan ja noudattaa siinä annettuja ohjeita. Ajoneuvon käyttöön liittyy aina vakavan loukkaantumisen tai pahimmillaan hengen menetyksen riski. Riskien tiedostaminen ja niiden välttäminen on ehdottoman tärkeää. Käsikirjasta löytyvät ohjeet ajoneuvon päivittäisten tarkastusten sekä huoltotoimenpiteiden tekemiseen. Polaris suosittelee suurempien huoltojen ja korjausten teettämistä valtuutetussa Polaris-huoltopisteessä. Paikallinen Polaris-kauppiaasi tuntee tuotteen perinpohjaisesti ja on valmis auttamaan kaikissa ongelmatilanteissa. Häneltä löytyvät myös laadukkaat Polaris-lisävarusteet ja tarvikkeet. HUOMAA: Omistajan käsikirja kuuluu kelkan perusvarusteisiin. Se tulisi olla aina mukana, kun moottorikelkkaa käytetään. Jos ajoneuvo myydään, omistajan käsikirjan tulee siirtyä uudelle omistajalle. Jotkut tässä omistajan käsikirjassa esitetyt kuvat tai tekniset toimenpiteet saattavat poiketa ajoneuvosi rakenteista. Noudata tässä käsikirjassa esitettyä huolto-ohjelmaa. Sen mukaisesti tehdyt huollot ja tarkastukset varmistavat ajoneuvon turvallisuuden sekä luotettavan toiminnan. TAKUUEHDOT 1. Takuuaika on 24 kuukautta ostopäivästä lukien (yksityiskäyttö). 2. Määräaikaishuollot on suoritettava valtuutetussa/koulutetussa Polaris-huollossa. 3. Takuu ei korvaa normaalisti kuluvia osia kuten ketjua, telamattoa tai variaattorin hihnaa. 4. Takuu raukeaa, jos ajoneuvoon tehdään rakenteellisia muutoksia tai sitä käytetään kilpailuissa. 5. Takuu ei korvaa virheellisestä käytöstä aiheutuvia vaurioita. 6. Takuukortin allekirjoitus vastaa takuusopimusta. 7. Suoritetut huollot merkitään ohjekirjan lopussa olevaan huoltokorttiin sekä mukana tulevaan huoltovihkoon. Brandt-Polaris Oy - Huolto-osasto 3

5 TAKUUKORTIN TÄYTTÖOHJE POLARIS TAKUUKORTTI / WARRANTY CARD (malli). Takuukortin täyttö tapahtuu Extranetin kautta, sähköisesti. HUOMAA: Allekirjoitukset tulostuksen jälkeen! 4

6 AJONEUVON TUNNISTETIEDOT Kirjoita muistiin ajoneuvosi moottorin, rungon ja virta-avaimen tunnistetiedot seuraaville, niille varatuille riveille. 1. Kelkan tyyppikilpi sekä rungon numero sijaitsevat ajoneuvon oikealla puolella, telatunnelin sivussa. 2. Moottorin sarjanumero löytyy ilmajäähdytteisissä kaksitahtimalleissa kampikammion oikeasta etuosasta, nestejäähdytteisissä 2T-malleissa käynnistinkotelon kannessa olevasta tarralapusta. Ilmoita varaosia tilatessasi moottorikelkan malli sekä moottorin koko ja tyyppi. AJONEUVON TUNNISTETIEDOT: Kelkan malli- ja moottoritiedot: Rungon valmistenumero: Moottorin sarjanumero: Virta-avaimen numero: HUOMAA: Käytössä oleva ja vara-avain on säilytettävä eri paikoissa. Virta-avaimesta saat teetettyä kopion vain käyttämällä alkuperäistä virta-avainta mallina. Jos hukkaat molemmat virta-avaimet, virtalukko pitää vaihtaa. 5

7 TURVALLISUUS Yleiset turvallisuusohjeet Moottorikelkalla ajaminen vaatii täydellistä keskittymistä. Älä koskaan käytä kelkkaa jos olet alkoholin, huumeiden tai huomiokykyyn vaikuttavien lääkkeiden (kolmiolääkkeet) vaikutuksen alainen. Edellä mainitut aineet heikentävät huomiokykyä sekä pidentävät reaktioaikaa. Moottorikelkka on nopea ja suorituskykyinen ajoneuvo. Sen turvallinen käyttö edellyttää huolellisuutta sekä ajettaessa että ajoneuvon ylläpidossa. Tarkasta ajoneuvon kunto sekä hallintalaitteiden virheetön toiminta aina ennen liikkeelle lähtöä. Kun ajat, ennakoi riskejä sekä noudata liikennesääntöjä. Polaris-moottorikelkat ovat kestäviä ja turvallisia ajoneuvoja, kun niitä käytetään tässä omistajan käsikirjassa annettujen ohjeiden mukaisesti. Kaikki ajoneuvon rakenteeseen tehdyt muutokset, erityisesti suorituskykyä lisäävät, saattavat johtaa rakenteiden rikkoutumiseen ja merkittävään turvallisuusriskin kasvamiseen. ÄLÄ TEE RAKENNEMUUTOKSIA TÄHÄN AJONEUVOON. Erityisesti huippunopeutta lisäävät muutokset ovat vaarallisia, koska ajoneuvon jarrut sekä iskunvaimennus saattavat jäädä alamittaisiksi. Se voi johtaa ajoneuvon hallinnan menettämiseen. Polaris mitätöi ajoneuvokohtaisen takuun voimassaolon, jos ajoneuvoon tehdään suorituskykyä parantavia rakennemuutoksia tai lisävarusteasennuksia. Polaris suosittelee noudattamaan ehdottomasti tässä omistajan käsikirjassa annettuja käyttö- ja huolto-ohjeita. Ajoneuvon turvallisuuden varmistaminen vaatii huolto-ohjelman mukaisesti ja ammattitaitoisen Polaris-huollon tekemiä tarkistuksia sekä huoltoja. Älä luovuta ajoneuvoa vieraalle varmistamatta sitä, että hän on lukenut ja ymmärtänyt omistajan käsikirjassa sekä varoitustarroissa kerrotut ohjeet. Varoitusmerkinnät Tässä omistajan käsikirjassa käytetään seuraavia varoitusmerkintöjä havainnollistamaan mahdollisia turvallisuusriskejä tai ajoneuvon rakenteiden vaurioitumisen vaaran. VAROITUS! Huutomerkki ja teksti VAROITUS! (WARNING) kehystettynä varoittaa vakavan onnettomuuden tai hengen menettämisen riskistä. HUOMAA Tämä merkintä (CAUTION) kertoo ajoneuvon vaurioitumisen mahdollisuudesta. NEUVO Neuvo-merkinnällä (NOTE) ilmaistuissa kohdissa kerrotaan erityisen tärkeitä ohjeita tai muita neuvoja. Kielto -merkintä on liitetty toimenpiteisiin, jotka saattavat johtaa ajoneuvon vaurioitumiseen ja siten välillisesti loukkaantumisen tai hengenvaaran riskin kasvamiseen. 6

8 TURVALLISUUS Varoitustarrat ja niiden sijainti Noudata ajoneuvon eri osiin sijoitettujen varoitustarrojen ohjeita. Jos tässä omistajan käsikirjassa olevat varoitustekstit poikkeavat ajoneuvoon sijoitetuista varoitustarroista, NOUDATA AJONEUVOSSA OLEVIEN VAROITUSTARROJEN OHJEITA. Seuraavat kuvat havainnollistavat varoitustarrojen sijaintia. Tarroihin painettu varoitusteksti on suomennettu seuraavissa kohdissa. VAROITUS! - varoitustarra 1, ilmansuodatinkotelossa tai variaattorin hihnakotelon tai kytkimen suojan päällä. Älä käytä moottoria kuomu ylhäällä. Älä tee säätöjä moottorin käydessä. Älä käytä moottoria tämä kansi (variaattorin hihnan suoja) ylhäällä. Älä koskaan käytä moottoria ilman variaattorin hihnaa. Älä koskaan huolla kytkintä/variaattoria itse teetä työt valtuutetussa huoltopisteessä. Nestejäähdytteiset mallit VAROITUS! - varoitustarra 2, paisuntasäiliön korkin päällä Älä avaa korkkia moottorin ollessa kuuma. Tarkista (painekorkin) toiminta tai vaihda se jäähdytysnesteen vaihdon yhteydessä. Kun avaat, paina korkkia ensin ja kierrä sitten. Ilmansuodattimen imukanavan tiivisteen varoitus, Widetrak LX VAROITUS! - varoitustarra 3, ilmansuodatinkotelon kannessa Älä aja yli 60 km/h (40 mph), jos kuomun ja ilmansuodattimen kotelon välisen kanavan tiiviste ei ole paikoillaan. Ohjeen laiminlyönnistä voi seurata moottorivaurio. 7

9 TURVALLISUUS Varoitustarrat ja niiden sijainti VAROITUS! - varoitustarra 4, ohjaamon etupaneelissa o Tutustu huolellisesti tässä ajoneuvossa oleviin sekä omistajan käsikirjan varoituksiin ja ymmärrä niiden sisältö. Ohjeiden ja varoitusten laiminlyönti voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Hanki tarvittaessa uusi omistajan käsikirja. o Älä aja kelkkaa alkoholin, huumeiden tai huomiokykyä laskevien lääkkeiden vaikutuksen alaisena. o Kova vauhti, pimeys tai näkyvyyttä heikentävät sääolosuhteet pienentävät mahdollisuuksia reagoida yllättävien esteiden tai maastomuutosten kohdalla. o Tämä moottorikelkka on nopea ajoneuvo. Noudata erityistä varovaisuutta ja hiljennä vauhtia tuntemattomassa tai vaikeakulkuisessa maastossa. o Tämä ajoneuvo on tarkoitettu vain aikuisten käyttöön, sitä ei saa luovuttaa alaikäisille. o Matkustajan paino (kahden henkilön mallit) heikentää merkittävästi ajoneuvon hallittavuutta, jarrutusmatka kasvaa ja kääntyminen vaikeutuu. Aja matkustajan kanssa hitaammin ja ennakoi huolellisesti mutkat sekä jarrutukset. o Käytä aina hyväksyttyä kypärää, tarkoituksenmukaista ajoasua sekä suojaa silmäsi. o Hätätapauksissa sammuta moottori painamalla kaasuvivun rungon päällä olevaa punaista katkaisinta (tappokatkaisija). Sen jälkeen kytke pysäköintijarru. Tarkasta katkaisijan toiminta säännöllisesti moottorin käydessä tyhjäkäyntiä. o Jäisellä reitillä, polanteella, jäällä ja teiden ylityksissä ajoneuvon ohjattavuus heikkenee ja jarrutusmatka pitenee. Vähennä nopeutta ja ole erityisen varovainen varmistaaksesi ajoneuvon hallinnan. o Moottorikelkkaan vaihdetut suksien ohjainraudat sekä telamaton nastat vaikuttavat ohjautuvuuteen. Varmista ohjainrautojen ja nastojen keskinäinen tasapaino, jotta ajoneuvon hallittavuus säilyisi hyvänä kaikissa olosuhteissa. o Toistuvat suurista nopeuksista tehdyt jarrutukset saattavat johtaa jarrutehon hiipumiseen. o Pysäköintijarru saattaa löystyä pitkän käytön aikana. Älä käytä sitä viittä minuuttia kauempaa. o Ennen moottorin käynnistämistä tarkasta kaasu- ja jarruvivun sekä ohjauksen normaali toimivuus. o Varmista kuomun kiinnitys. Moottorin tuoreöljyvoitelujärjestelmä. Käytä vain tavallista bensiiniä. Tarkasta tuorevoiteluöljyn määrä tankkauksen yhteydessä. 8

10 TURVALLISUUS Varoitustarrat ja niiden sijainti VAROITUS! - varoitustarra 6, ohjaustangon akselin vieressä tai etupaneelissa Kahden istuttavat mallit: - Tämä ajoneuvo on tarkoitettu ajajan lisäksi vain yhden henkilön kuljettamiseen. Peruutusvaihteella varustetut mallit VAROITUS! - varoitustarra 5, mittariston vieressä Peruuttaminen lisää aina onnettomuusriskiä, koska ajoneuvon hallittavuus vaikeutuu. Noudata seuraavia ohjeita: - tarkasta ennen peruuttamista että harkitsemasi ajoreitti on vapaa - vältä jyrkkiä käännöksiä - kytke peruutusvaihde vain tyhjäkäynnillä - käytä kaasuvipua rauhallisin painalluksin Sähköinen peruutusvaihde (IQ Widetrak 600): Pysäytä ajoneuvo ja anna sen käydä tyhjäkäynnillä. Paina ohjaustangon vasemman puolen kytkinrungossa olevaa keltaista nappia. Mittariston vilkkuva varoitusvalo kertoo peruutusvaihteen kytkeytyneen. Paina nappia uudestaan, kun haluat lähteä ajamaan eteenpäin. VAROITUS! - varoitustarra 7, telatunnelin takaosassa Varo pyörivää telamattoa. Älä istu istuimen takaosassa tai tavaratelineellä. Kosketus telamattoon tai istuimelta putoaminen voi aiheuttaa loukkaantumisen tai hengenvaaran. 9

11 TURVALLISUUS Käyttäjän turvallisuus Mukana pidettävä turvavarustus Vältä mahdollisuuksien mukaan yksin ajamista, varsinkin vaativissa olosuhteissa. Pidä aina huoli siitä, että joku tietää missä ja milloin olet moottorikelkalla liikkeellä. Pidä kartta sekä moottorikelkan omistajan käsikirja aina mukanasi. Varaudu onnettomuuden tai teknisen vaurion riskiin. Pidä mukanasi: - ylimääräisiä, kuivia vaatteita - tulentekovälineitä - ruokaa ja juomaa - taskulamppua - ensiapuvälineitä - matka- tai radiopuhelinta. Moottorikelkan teknisen vian varalle ota mukaasi: - ylimääräinen sytytystulppasarja - uusi variaattorin hihna - köyttä ja muita sitomisvälineitä - pultteja ja muttereita - voiteluöljyä - polttoainetta. Aja vastuullisesti noudata lainsäädäntöä. Muista riittävät turvavälit. Vältä ajamista vajaakuntoisena Kelkan turvallinen käyttö vaatii hyvää fyysistä ja henkistä kuntoa. Henkisesti tai fyysisesti sairas kuljettaja on riski itselleen ja ympäristölle. Tunne kelkkasi ja taitotasosi kuljettajana. Lue huolellisesti omistajan käsikirja ja opettele päivittäiset perushuollot ja tarkastukset. Noudata sääntöjä ja asetuksia. Ole erityisen varovainen teiden ja rautateiden lähialueilla, pimeän aikaan sekä lumisateen tai sumun haitatessa näkyvyyttä. Kelkan käyntiääni peittää muiden ajoneuvojen äänet. Katso eteenpäin, sivuille ja taakse ennen kuin ylität teitä tai muuta liikenneväylää. Jos luovutat moottorikelkan jollekulle muulle, huolehdi riittävästä ajamiseen ja sääntöihin perehdyttämisestä. Käytettävä nopeus Sovita nopeutesi aina vallitseviin olosuhteisiin ja nopeusrajoituksiin. Aja erityisen varovaisesti huonoissa olosuhteissa kuten pimeässä, sumussa tai lumisateessa. HUOMAA: 60 km/h nopeudella moottorikelkka etenee noin 18 metriä sekunnissa. Kahden sekunnin taakse vilkaisun aikana kelkka etenee 36 metriä. 100 km/h nopeudessa kelkka etenee kahdessa sekunnissa noin 57 metriä. Älä pelleile satulassa Moottorikelkalla ajaminen vaatii täydellistä keskittymistä ajosuoritukseen. Asetu tukevasti istuimelle, suuntaa katse eteenpäin ja aseta jalat jalkatuille. Älä roiku istuimen takaosassa tai tavaratelineellä. Älä ylitä sallittuja tavarateline/vetokoukkukuormia. 10

12 TURVALLISUUS Käyttäjän turvallisuus Ajovarusteet Tunne ajoympäristö Vähennä ajonopeutta tuntemattomilla alueilla. Varo lanka- ja piikkilanka-aitoja. Ole erityisen varovainen aamulla ja iltahämärässä. Varmista paikallisilta asukkailta jään paksuus ja yleinen kunto ennen jääosuuksien ylitystä. Ajovarusteet Maastoajoneuvolla ajaminen edellyttää suojaavien varusteiden käyttöä turvallisuuden ja mukavuuden takaamiseksi. Käytä aina kuhunkin ajosuoritukseen sopivaa ajovarustusta. 1. Kypärä Kypärä on tärkein suojavarusteista, se suojaa vakavilta päävammoilta. Käytä vain viranomaisten hyväksymää kypärää (E-hyväksyntä). 2. Silmien suojaus Käytä laadukkaita ajolaseja tai kypärään kiinteästi asennettua suojavisiiriä. Älä luota aurinkolaseihin silmien suojana, silmien suojainten tulee olla valmistettu särkymättömästä materiaalista. Pidä ajolasit tai visiiri puhtaina. 3. Ajohanskat Tiukasti istuvat, moottorikelkkakäyttöön suunnitellut, suojilla varustetut ovat parhaita. 4. Jalkineet Polaris suosittelee jalkaterän sekä nilkan hyvin suojaavien, moottorikelkkakäyttöön suunniteltujen saappaiden käyttöä. 5. Vaatetus Käytä aina ajo-olosuhteisiin sopivia ajovarusteita. Ota huomioon olosuhteiden mahdolliset nopeat muutokset sekä ajoviiman vaikutus (katso seuraava sivu). Varaudu onnettomuuksien tai teknisten ongelmien varalle riittävällä määrällä lämpimiä vaihtovaatteita. VAROITUS! Vältä liian löysien ajovarusteiden tai pitkän kaulaliinan käyttöä. Lepattava vaatekappale saattaa tarttua ajoneuvon liikkuviin osiin tai ohitettavaan kohteesen. Vaatekappaleen tarttuminen voi johtaa onnettomuuteen tai hengenvaaraan. 11

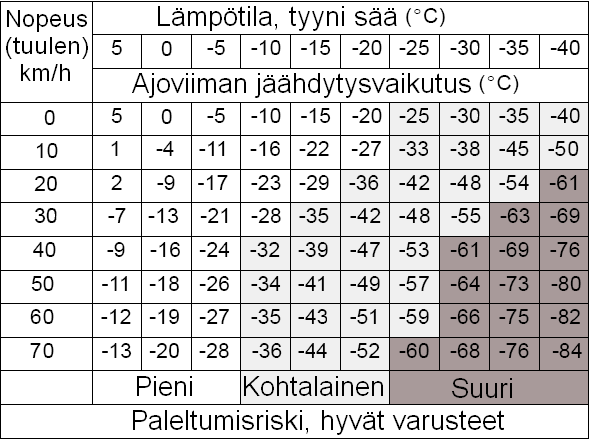

13 TURVALLISUUS Käyttäjän turvallisuus Ajonopeuden vaikutus paleltumisriskin syntymiseen Oheisesta taulukosta selviää ajonopeuden vaikutus ajoviimalle alttiisiin kohtiin aiheutuvaan pakkasvaikutukseen. Moottori ja voimansiirto Varo telamattoa Pysy lämmityskäytössä riittävän etäällä pyörivästä telamatosta. Älä kaasuta voimakkaasti lämmityskäytön aikana tai jos telamatto roikkuu vapaana. Varo käsien, jalkojen tai vaatteiden joutumista kosketuksiin pyörivän telamaton kanssa. Virheelliset työskentelytavat voivat johtaa onnettomuuteen. VAROITUS! Pyörivä telamatto on aina turvallisuusriski, älä työskentele liian lähellä sitä. 12

14 TURVALLISUUS Käyttäjän turvallisuus Moottori ja voimansiirto Älä tee säätötöitä käyvälle moottorille Sammuta moottori aina ennen moottorin kuomun avaamista. Tee tarvittavat säädöt ja käynnistä moottori vasta sen jälkeen, kun olet sulkenut moottoritilan kuomun. Älä käytä moottoria variaattorin suojakansi auki tai poistettuna. Variaattorin suojarakenteet estävät sormien, vaatteiden tai muiden ulkopuolisten esineiden joutumista kosketuksiin voimansiirron osien kanssa. Ne myös suojaavat moottorikelkan muita rakenteita variaattorin tai muun voimansiirron rikkoutuessa. Älä koskaan poista suojarakenteita tai aja suoja auki. Älä käytä moottoria ilman variaattorin hihnaa. Moottorin käyttö ilman variaattorin hihnaa voi johtaa moottorin ryntäämiseen ylikierroksille ja moottorivaurioon. Hihnan poistamista vaativat huoltotoimenpiteet tulee teettää valtuutetussa Polaris-huollossa. Älä koskaan huolla tai korjaa variaattoria tai muuta voimansiirtoa. Variaattorivoimansiirron suuret pyörintänopeudet vaativat osien tarkkaa keskinäistä sovittamista, mikä tehdään tehtaalla tasapainottamalla sekä kytkin että variaattori. Kaikki voimansiirtoon liittyvät huollot ja korjaukset tulee teettää valtuutetussa Polaris-huollossa. Jään ja lumen keräytyminen ajoneuvon rakenteisiin Poista aina ajoneuvon rakenteisiin kerääntynyt jää ja lumi Ajoneuvon ohjauksessa tai telamatossa ja sen jousituksessa saattaa olla tiiviiksi pakkautunutta lunta tai jäätä. Poista se aina ennen ajosuoritusta. Varmista ohjauksen toimivuus kääntämällä suksia käsivoimin ohjaussektorin laidasta laitaan. Ajaminen tuntemattomassa maastossa Mäissä ajaminen Siirrä vartaloasi aina ylämäen suuntaan, eli alamäessä mahdollisimman taakse, ylämäessä mahdollisimman eteen ja alas sekä rinnettä sivuttain ajettaessa ylärinteen puolelle. Vedätä moottorilla tasaisesti, myös alamäessä siten, ettei kelkka valu vapaasti. Jyrkissä laskuissa käytä jarruja jaksoittain, jatkuva jarru päällä ajaminen saattaa johtaa jarrutehon hiipumiseen. Käännä jyrkässä ylämäessä moottorikelkan keula alaspäin ennen kuin veto tai telamaton pito lopullisesti loppuu. 13

15 TURVALLISUUS Käyttäjän turvallisuus Ajaminen syvässä lumessa Kehon painopisteen sijainti vaikuttaa ohjautuvuuteen Syvässä lumessa ajettaessa moottorikelkka ei aina ohjaudu ohjaustankoa kääntämällä. Siirrä kehosi painoa aktiivisesti sisäkurvin puolelle, tarvittaessa hyvin voimakkaasti. Käytä hyväksesi ohjaustangon keskellä olevaa kaarta, josta voit ottaa tukea samalla kun siirrät kehon painon kokonaan sisäkurvin puoleiselle astinlaudalle. Lumeen uponneen moottorikelkan saaminen liikkeelle Jos kelkkasi uppoaa syvään lumeen eikä lähde ajaen irti, nouse kelkan etupuolelle. Tamppaa suksien ja keulaosan alla olevaa lunta mahdollisimman tiiviiksi parin metrin matkalta kelkan keulan edestä. Lähde liikkeelle rauhallisesti kaasua painaen, jotta kytkin ottaa kiinni pehmeästi. Lisää kaasua maltillisesti heti kelkan lähdettyä liikkeelle. Imuilman esisuodattimet Älä aja moottorikelkalla, jos sen imuilman esisuodattimet on poistettu tai sen imukanavistosta on poistettu osia. Suodattimet ja imukanaviston tiivisteet estävät lumipölyn pääsyn moottoriin. Niiden poistaminen voi johtaa moottorivaurioon. Ajaminen liukkaalla (jäisellä) alustalla Älä koskaan yritä muuttaa moottorikelkan suuntaa jäisellä tai muuten liukkaalla alustalla tekemällä nopeita ohjausliikkeitä tai kääntämällä kelkkaa jarrun avulla. Aja ja ohjaa erityisen varovaisesti, hiljennä tarvittaessa vauhtia niin paljon, että ajoneuvon ohjautuvuus säilyy. HUOMAA: Roiskuva lumi voitelee telamaton liukukiskot sekä suorittaa nestejäähdytetyn moottorin jäähdytyksen. Liian vähäinen lumikerros johtaa telamaton liukukiskojen sulamiseen sekä mahdollisesti moottorin ylikuumenemiseen. Jos joudut ajamaan vähälumisella alustalla, laske nopeutta huomattavasti ja pyri koukkaamaan syvempään lumeen aina kun siihen tulee mahdollisuus. Suositellut turvallisuutta lisäävät varusteet matkalle Seuraavat varusteet lisäävät moottorikelkkamatkan turvallisuutta: Variaattorin varahihna Kartta ja kompassi Ensiapupakkaus Hinausköysi- tai liina Varasytytystulpat 2-tahti- tai moottoriöljyä Varapolttoainetta Ajoneuvon käyttöohje Lämmintä, kuivaa vaatetta Tulentekovälineet Puukko ja/tai kirves Huopa / avaruushuopa 14

16 AJONEUVON RAKENNE Yleiskuva 1. Alakuomu 2. Suksi 3. Etupuskuri 4. Kuomu 5. Ajovalo 6. Tuulilasi 7. Kahva 8. Ohjaustanko 9. Istuin 10. Selkänoja 11. Takavalo 12. Tavaratila 13. Takapuskuri 14. Roiskeläppä 15. Telamatto 16. Telasto, takajousitus 17. Matkustajan käsituen lämmittimen kytkin 18. Selkänojan säädön nuppi 19. Matkustajan käsituki (Widetrak LX:ssä istuinhihna) 20. Polttoainetankin korkki 21. Istuimen lukitusvipu HUOMAA: Nämä ovat yleiskuvia, maa- ja markkinakohtaiset poikkeamat mahdollisia. 15

17 AJONEUVON RAKENNE Yleiskuva Hallintalaitteet IQ Widetrak mallit 1. Säilytystila 2. Mittaristo, ajotietokone 3. Virtalukko V ulosotto (jos varusteena) 5. Nopeuden/suunnan valitsin 6. Käsikäynnistimen kahva (jos varusteena) 7. Jarrukahva 8. Kahvojen lämmityksen kytkin 9. Kaasuvivun lämmityksen kytkin 10. Kaasuvipu 11. Hätäsammuttimen katkaisijanuppi 12. Sähköisen peruutusvaihteen kytkin, IQ Widetrak Ajotietokoneen ohjausnappi 14. Ajo-/kaukovalon valintakytkin 15. Pysäköintijarrun lukitusvipu HUOMAA: Nämä ovat yleiskuvia, maa- ja markkinakohtaiset poikkeamat mahdollisia. 16

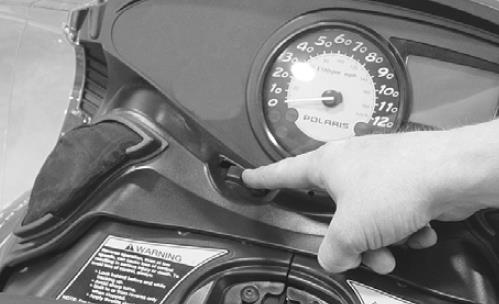

18 AJONEUVON RAKENNE Hallintalaitteet Widetrak LX Hallintalaitteet Ajovalon säätö Virtapistoke Polttoainehana 1. Polttoainetankin korkki 2. Virtalukko 3. Jarrukahva 4. Nopeusmittari + varoitus-/ merkkivaloja 5. Peruutuksen merkkivalo 6. Kahva 7. Hätäsammuttimen katkaisijanuppi 8. Kaasuvipu 9. Rikastimen vipu 10. Käsikäynnistimen kahva Ajovalon säätö Useimmissa malleissa ajovalon korkeuden pikasäädön käyttökiekko sijaitsee mittariston alapuolella. 12 voltin virtapistoke Joissakin malleissa on ohjaamon etupaneeliin sijoitettu 12 V virtapistoke, jonka kautta saatavaa virtaa voi syöttää sähkökojeille ja lisävarusteille. HUOMAA: Polttoaineen suihkutuksella varustettujen malleihin mahdollisesti asennettavat lisävirtapistokkeet on asennettava ohjaamon etupaneelin alaosiin, koska ajoneuvon polttoaineen syöttöjärjestelmät ovat kojelaudan yläosissa. Niistä mahdollisesti aiheutuva kipinä voi johtaa kelkan syttymiseen tai muihin vaurioihin. Polttoainehana (Widetrak LX) Polttoainehana löytyy moottoritilasta. Se on suljettava kuljetuksen ja huoltotoimenpiteiden ajaksi sekä jos ajoneuvo on päivää pitempään käyttämättä. Hana on aina kierrettävä täysin auki (myötäpäivään) tai kiinni (vastapäivään). HUOMAA: Polttoaineen varoitusvalo syttyy kun bensiiniä on jäljellä n. ¼- tankista. AUKI KIINNI 17

19 AJONEUVON RAKENNE Tavaroiden kuljetus Selkänoja Matkustajan käsituet Tavaroiden kuljetus Widetrak-mallien tavaratelineelle saa lastata enintään 34 kg kuormaa. HUOMAA: Sido kuorma AINA huolellisesti. Tavaratelineellä ei saa kuljettajaa matkustajia. Varaudu pidentyviin jarrutusmatkoihin. Tavaratelineen mitat ylittävä kuormaus lisää onnettomuusriskiä. Widetrak mallien istuimen alla on tavaratilaa. Se avataan IQ-malleissa istuimen oikealla puolella olevalla vivulla, LXmallin istuin lukitaan hihnalla. HUOMAA: Istuimen alla kuljetettavat esineet tulee pakata tavaratilaan siten, etteivät ne pääse heilumaan holtittomasti ajamisen aikana. HUOMAA: Muista aina varmistaa istuimen lukitus ennen kuin lähdet ajamaan. HUOMAA: Älä sijoita lämmitettyyn käsinelokeroon mitään kuumuudesta vaurioituvaa. Säädettävä selkänoja Useimpien mallien selkänojaa voi käyttää joko ajajan tai matkustajan selän tukena. tehdään seuraavasti: 1. Selkätuen korkeus: avaa molemmin puolin olevat ylemmät pikalukitusvivut (1), säädä korkeus ja lukitse vivut. 2. Selkätuen kulma: avaa selkeätuen takana oleva pikalukitusvipu (3), säädä ja lukitse vipu. 3. Säätö ajajalle/matkustajalle: avaa molemmin puolin alempi pikalukitusvipu (2), siirrä tukea pituussuunnassa ja lukitse vivut. Matkustajan käsituet Joidenkin mallien matkustajan paikan käsitukia voi säätää: 1. Irrota matkustajan käsituen kiinnitysruuvien suojatulpat ja kierrä ruuvit auki. 2. Valitse käsituelle sopiva asento kolmesta vaihtoehdosta. 3. Kiristä huolellisesti käsituen kiinnitysruuvi ja laita sen suojatulppa paikoilleen. HUOMAA: Mallissa Widetrak LX matkustajalla on pitohihna. 18

20 AJONEUVON RAKENNE Tavaralokero Voimansiirron suunnan- ja aluevalitsin Tavaralokero IQ Widetrak malleissa on polttoainetankin päällä lämmi-tetty tavaralokero. Voimansiirron aluevalitsin IQ Widetrak IQ Widetrak-mallissa on mahdollisuus valita hidas ja nopea vetoalue. Käytä normaalisti nopeaa vetoaluetta H. Hidas vetoalue L pienentää variaattorin hihnan kulumista erityisen raskaissa olosuhteissa hitaasti ajettaessa sekä vetotehtävissä. HUOMAA: IQ Widetrak 600 -mallissa on elektronisesti ohjattu peruutusvaihde (PERC). Se kytketään ohjaustangon vasemman puolen katkaisinrungossa olevalla sähkökytkimellä. Voimansiirron suunnan- ja aluevalitsin Widetrak LX Voimansiirron suunnan- ja nopeusalueen valinnan käyttövipu sijaitsee ajoneuvon oikealla puolella polttoainetankin vieressä. Siinä on neljä asentoa: H: High, nopea eteenpäin N: Neutral, vapaa R: Reverse, peruutus L: Low, hidas eteenpäin HUOMAA: Suunnanvalitsimen käyttö ajoneuvon ollessa liikkeessä tai moottorin käydessä selkeästi yli tyhjäkäynnin saattaa johtaa voimansiirron osien rikkoutumiseen. Pysäytä ajoneuvo ja annan moottorin asettua tyhjäkäynnille aina kun käytät suunnanvalitsinta. Jos käytät ajoneuvoa vetotehtävissä tai etenet hyvin hitaasti (alle 15 km/h) pitkään, käytä voimansiirron L-asentoa. Tiheämpi välitys pidentää variaattorin hihnan käyttöikää. 19

21 MOOTTORIKELKAN KÄYTTÖ Moottorin ohjausjärjestelmän suojatoiminnot Nakutuksen ehkäisy (DET, Detonation Elimination Technology) Nestejäähdytteisissä, elektronisesti ohjatulla polttoaineen syötöllä varustetuissa kaksitahtisissa Polaris-moottorikelkoissa käytetään nakutuksen tunnistinantureita ja moottoria suojaavaa DET -järjestelmää. Anturien havaittua nakutusta moottorin ohjausjärjestelmä pienentää sytytysennakkoa ja alkaa syöttää moottorille enemmän polttoainetta. DET järjestelmän aktivoituminen sytyttää mittaristoon varoitusvalon. Järjestelmän toiminta paljastuu kierrosluvun rajoittamisena 6500 kierrokseen ja tehon väliaikaisena laskemisena. HUOMAA: Merkkivalon satunnainen vilkkuminen on täysin normaalia. Syy huomattavan usein aktivoituvaan DET järjestelmään tulee selvittää. Syy voi olla: Vian aiheuttaja Huonolaatuinen polttoaine Vettä polttoaineessa Polttoaine vähissä Polttoainesuodatin tukossa Väärät moottorin ohjausjärjestelman säädöt Korjaustoimenpide Tankkaa tuoretta bensiiniä Lisää polttoaineen jäänestoa tai vaihda bensiini Tankkaa Vaihda, teetä työ tarvittaessa valtuutetussa Polaris-huollossa Älä tee muutoksia moottoriin. Vie ajoneuvo Polaris-huoltoon HUOMAA: Check engine valo vilkkuu 6 kertaa jos DET-anturi on viallinen tai irti kytketty. Moottorin tehoa rajoitetaan voimakkaasti lisävaurioiden ehkäisemiseksi. Teho palautuu normaaliksi vian korjauksen jälkeen. DET-järjestelmässä on sisäinen suojauspiiri, joka laskee moottorin tehoa järjestelmään tulevan häiriön jälkeen. Kyse voi olla esimerkiksi rikkoutuneesta nakutusanturista tai vaurioituneista sähköliitoksista. Moottorin antaa täyden tehon vasta kun vika on korjattu. HUOMAA: Mallissa Widetrak LX ei ole DET-järjestelmää. 20

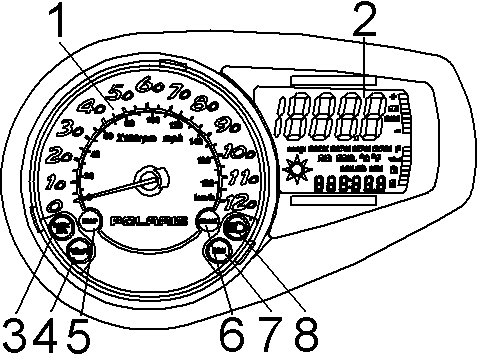

22 MOOTTORIKELKAN KÄYTTÖ Mittaristo IQ Widetrack Kohde 1 Analoginen näyttö 2 Digitaalinen näyttö 3 Moottorin ohjausjärjestelmän varoitusvalo (Check Engine) 4 Öljymäärän varoitusvalo 5 Ylikuumenemisen varoitusvalo 6 Jarrun merkkivalo 7 Peruutuksen merkkivalo 8 Kaukovalojen merkkivalo HUOMAA: Kaasutinmalleissa ei ole digitaalinäyttöä, vaan mittarin oikealla puolella ovat moottorin ylikuumenemisen (ylempi) sekä peruutusvaihteen merkkivalot. Digitaalinen näyttö Kohde 1 Kierrosluku tai nopeus Korkeus merenpinnasta (lisävaruste) Huoltoväli 2 Sähköjärjestelmän jännite 3 Huippuarvomuistin näytöt MPH - Mailia/h KPH - Kilometriä/h RPM - Moottorin kierrosluku 4 Ulkoilman lämpötila (lisävaruste) Moottorin lämpötila Celsius / Fahrenheit 5 Matkamittarin yksikkönäyttö, maili / kilometri 6 Monitoiminäyttö: Kello Osamatkamittarit 1/2/F Huoltovälimuistutin Korkeus merenpinnasta näyttö 7 Polttoainemittari 21

23 MOOTTORIKELKAN KÄYTTÖ Mittaristo IQ Widetrak Ajotietokoneen käyttö Ajotietokoneen eri näyttöjä voi selailla painamalla ohjaustangon vasemmalla puolella olevan sähkökatkaisimien ryhmän alimmaiseksi sijoitetusta keinukatkaisimesta moottorin käydessä. Keinukatkaisimen yläosaa painamalla (MODE) selataan ajotietokoneen toimintoja eri valikoista = NÄYTTÖ. Keinukatkaisimen alaosaa painamalla (SET) nollataan eri toimintojen muisti tai asetetaan kellonaika = ASETUS. Mittayksikön valinta Ajotietokoneeseen voi valita joko eurooppalaisen metrisen tai anglosaksinen mittajärjestelmän mukaiset yksiköt. Selaa haluttu näyttö (mph, kph tai lämpötila C/F) ja paina keinukytkimen yläosaa (MODE-asento) noin 10 sekuntia yhtäjaksoisesti. Nopeusmittari / Kierroslukumittari Nopeusmittarin ja kierroslukumittarin näyttöjä voi seurata joko analogisena viisarinäytöltä tai digitaalisena nestekidenäytöltä. Jos nopeusmittarin näytöksi valitaan analoginen, digitaalinäytöllä näytetään automaattisesti kierroslukua (vaihtoehto 1). Analogisen kierroslukumittarin ollessa käytössä nopeus näytetään nestekidenäytöllä (vaihtoehto 2). Näyttötavan vaihto tapahtuu painamalla NÄYTTÖ (MODE) -nappia noin 3 sekuntia. Kun nappi vapautetaan, uusi asetus aktivoituu ja näytön taustaväri vaihtuu. Vaihtoehto Analogimittari Digitaalinäyttö Analoginen näyttö Digitaalinen näyttö 1 Nopeus Kierrosluku 2 Kierrosluku Nopeus Sininen "mph" tai "kph" Punainen "X 100 rpm" Sininen taustavalo Punainen taustavalo 22

24 MOOTTORIKELKAN KÄYTTÖ Mittaristo IQ Widetrak Ajotietokoneen käyttö Mittarinäytön ohjelmat Painamalla NÄYTTÖ -nappia voit selata kolmea ajotietokoneen toimintoa: Suoritukset (Performance), Moottori ja Historia. Jokainen toiminto säilyy näytössä kunnes toinen näyttö valitaan. Suoritukset-näyttö Suoritukset -valikossa (Performance) voit selata SET-toiminnon avulla kellon, matkamittarin, kahden osamatkamittari ja tankissa olevalla polttoaineella kuljettavan matkan näyttöjä. Matkamittari Matkamittari ilmoittaa moottorikelkalla ajetun kokonaismatkan sen valmistumisen jälkeen. Matkamittaria ei voi nollata. Osamatkamittarin asetukset Osamatkamittareita 1 ja 2 voidaan käyttää esimerkiksi polttoaineen kulutuksen tai kuljetun matkan seuraamiseen. Osamatkamittarit nollataan seuraavasti: 1. Valitse näyttöön joko osamatka (trip) 1 tai osamatka Paina NÄYTTÖ (MODE) -nappia noin kaksi sekuntia. Polttoaineen määrän varoitusvalon lisätoiminto Kun polttoaineen määrä tankissa vajenee riittävästi (n. ¼ jäljellä), niin osamatkamittarin näyttöön ilmestyy F-kirjain. Mittari alkaa näyttää ajettuja kilometrejä F- varoituksen hetkestä eteenpäin. Polttoainemittarin näytön viimeinen "palkki" alkaa vilkkua, kun säiliössä on jäljellä noin 1/8 säiliön tilavuudesta. Kun polttoainetankki täytetään vähintään ¼ täyteen, osamatkamittari F nollautuu ja polttoainemittarin alimman palkin vilkkuminen loppuu. 23

25 MOOTTORIKELKAN KÄYTTÖ Mittaristo IQ Widetrak Ajotietokoneen käyttö Kellon asetus (jos varusteena) 1. Valitse näytöksi kellonaika. Paina ASETUS - nappia 5 sekuntia. 2. Kun tunteja ilmaiseva lukema alkaa vilkkua, paina ASETUS -nappia kerran lisätäksesi 1 tunnin. Jos haluat lisätä useamman tunnin, paina ASETUS nappia jatkuvasti. Lukema kasvaa 0,2 s. välein. 3. Kun oikea lukema tulee näyttöön, paina NÄYTTÖ -nappia kerran tallentaaksesi lukeman. Samalla asetus siirtyy minuuttilukemaan. 4. Aseta minuutit samalla tavalla kuin tunnit. 5. Kun asetus on täydellisesti suoritettu, paina NÄYTTÖ-nappia KERRAN asetusten tallentamiseksi. Jos NÄYTTÖ -nappia ei paineta 10 s. sisällä viimeisen yksikön muuttamisen jälkeen, kelloon tallentuu automaattisesti uusi asetus. Moottorin seuranta Ajotietokone seuraa automaattisesti moottorin tapahtumia. Ajotietokoneen näytöltä voi seurata jäähdytysnesteen lämpöä, moottorin käyttötunteja, sähköjärjestelmän jännitetasoa ja polttoaineen määrää. Joissakin malleissa on varusteena korkeus- ja ulkoilman lämpötila-anturit. Toiminnat mahdollistavat ulkoilman lämpötilan ja kelkan sijainnin seuraamisen suhteessa merenpinnan tasoon. Toiminnot voi ottaa käyttöön valitsemalla Moottori-ohjelman ja siitä ASETUS -napin painalluksilla lämpötila - ja korkeusnäytöt. Moottorin lämpötilamittari Lämpömittari mittaa moottorin jäähdytysnesteen lämpötilan. Ajotuntimittari Ajotuntimittari kertoo ajoneuvon moottorin kokonaiskäyttötunnit. Tämä mittari ei ole nollattavissa. 24

26 MOOTTORIKELKAN KÄYTTÖ Mittaristo IQ Widetrak Ajotietokoneen käyttö Historia-ohjelma Tämä ohjelma näyttää automaattisesti sähköjärjestelmän jännitetason ja polttoaineen määrän. Historia ohjelmaan tallentuvat tiedot kelkalla ajetusta huippunopeudesta sekä suurimmasta moottorin kierrosluvusta. Lisäksi Historia ohjelmaan kirjautuvat tehdyt huollot. Kun olet valinnut Historia ohjelman näytön, voit selata ASETUS nappia painamalla ajotietoko-neen muistista kelkan suurimman nopeuden ja moottori käyntikierrosten huippulukeman sekä huoltoväliasetuksen. Huippuarvot tallentuvat ajotietokoneen muistiin automaattisesti. Suurimman nopeuden / kierrosluvun nollaus Valitse näytöksi MAX KPH (tai MAX MPH) tai MAX RPM. Valitun näytön nollaus tapahtuu painamalla ASETUS nappia noin 3 sekuntia yhtäjaksoisesti. Sekä nopeus- että kierroslukumuistit nollautuvat samanaikaisesti. Muista nollata mittarit aina ennen ajamista, jos haluat tallentaa tuoreempien ajosuoritusten tietoja HUOMAA: Sähköhäiriöt voivat aiheuttaa satunnaisesti haamunäyttöjä huippuarvojen muistiin. Huoltovälien muistutin Ajotietokone tallentaa moottorin käyttötunnit ja laskee tulevat huollot sille syötetyn tiedon perusteella. Määrättyjen ajotuntien täytyttyä matkamittarinäyttöön ilmestyy vilkkuva teksti "SErVCE" ja varoitusvalo "ENG" vilkkuu 5 s. ajan aina kun moottori käynnistetään. Tämä toistuu kunnes huoltovälien muistutin on nollattu. Huoltovälimuistutuksen nollaus: Selaa huoltovälin muistutin näyttöön. Paina ASETUS -nappia 10 s. yhtäjaksoisesti, vaikka näyttö alkaa vilkkua. Kun näyttö lopettaa vilkkumisen, vapauta nappi. Huoltoväli on nollattu. Huoltovälin asetus: - Valitse näyttöön huoltovälien muistutin. - Paina ASETUS -nappia pohjassa 5 sekuntia, kunnes tuntinäyttö alkaa vilkkua. - Vapauta nappi välittömästi. - Paina nappia uudestaan lisätäksesi huoltoväliin 50 h jakson, max. 5 kertaa. 25

27 MOOTTORIKELKAN KÄYTTÖ Mittaristo IQ Widetrak Ajotietokoneen käyttö Huoltovälin muistutin HUOMAA: Suurin huoltoväli on 250 h. Poistaaksesi huoltovälien muistutuksen käytöstä, paina ASETUS nappia kerran sen jälkeen kun 250 h on näytössä. Näyttöön ilmestyy sana "OFF", pois päältä. Ulkoilmanlämpötila (jos varusteena) Mittari näyttää vallitsevan ulkolämpötilan. Jos haluat vaihtaa mittayksikön (fahrenheit/celcius), paina NÄYTTÖ -nappia 10 sekuntia yhtäjaksoisesti. Korkeusmittari (jos varusteena) Korkeusmittari seuraa ilmanpaineen vaihtelua. Sen voi säätää päivittäisen ilmanpaineen vaihtelun huomioiseksi. Korkeusmittari ilmaisee suhteellisen korkeuden muutoksen +/- 396 metrin välillä verrattuna annettuun asetukseen. Kuljettaja voi kalibroida korkeusmittarin vastaamaan sen hetkistä ilmakehän painetta. Mittarin tarkkuus on säädön jälkeen +/- 91 m. 1. Mene Moottorin seuranta -ohjelmaan ja valitse korkeusnäyttö (altimeter display). 2. Paina ASETUS -nappia 5 sekuntia yhtäjaksoisesti. 3. Kun numeronäyttö alkaa vilkkua, paina ASETUSnappia kerran lisätäksesi korkeutta 15 m askelin. Jatkuva painaminen lisää korkeutta 0,1 sekunnin välein. Säädä korkeusnäyttö 15 m tarkkuudella tiedossa olevasta sijainnista. HUOMAA: Jos moottorikelkalla noustaan yli 396 metriä asetetusta korkeudesta, korkeusmittarin seuraava säätö tapahtuu -396 m korkeusasetuksesta. 4. Vahvista muutokset painamalla NÄYTTÖ -nappia kerran. Jos sitä ei paineta 5 sekunnin sisällä viimeksi tehdystä muutoksesta, uusi asetus tallentuu automaattisesti. Jos haluat vaihtaa korkeusmittarin mittayksikön, paina NÄYTTÖ -nappia 10 sekuntia yhtäjaksoisesti. Mittayksikön vaihtuessa näyttöön syttyy "Alt"-symboli. 26

28 MOOTTORIKELKAN KÄYTTÖ Mittariston puhdistus Mittariston puhdistus 1. Pyyhi mittariston pinta tarvittaessa puhtaalla, pehmeällä pyyhkeellä ja käytä tarvittaessa mietoa saippuavettä. Kuivaa puhtaalla, pehmeällä pyyhkeellä. 2. Puhdista takaosa tarvittaessa puhtaalla, pehmeällä pyyhkeellä ja miedolla saippuavedellä. Älä irrota mittariston takaosan johtosarjaa tai sen kumisuojusta. 3. Älä käytä paineistettua vettä takaosan puhdistukseen. HUOMAA: Älä suuntaa mittaristoon korkeapainepesurin suihkua, mittaristoon tunkeutuva vesi voi vaurioittaa sitä. Älä käytä alkoholi/liuotinpohjaisia aineita mittariston puhdistukseen. Mittaristolle roiskunut polttoaine on välittömästi puhdistettava. Älä käytä huoltokemikaaleja tai spray-tuotteita mittariston lasin puhdistukseen. 27

29 MOOTTORIKELKAN KÄYTTÖ Etujousituksen säädöt Etujousituksen säädöt Iskunvaimennuksen ja jousituksen säädöt mahdollistavat ajo-ominaisuuksien hienosäädön ajotavan ja olosuhteiden sekä kelkkaan kohdistuvan kuorman mukaan. Säätötoimet tulisi aina aloittaa tehtaan vakioasetuksista. Alustan toimintaa tulee kokeilla suunnitelmallisesti samoissa olosuhteissa jokaisen tehdyn säädön jälkeen niin kauan, että tyydyttävät ajoominaisuudet saavutetaan. Polaris suosittelee moottorikelkalle n. 250 km sisäänajoa ja kaikkien iskunvaimennuksen rakenteiden rasvaamista ennen iskunvaimennuksen ja alustan säätötoimenpiteitä Säädöt tulee tehdä yksi kerrallaan, jotta säädön todellinen vaikutus ajo-ominaisuuksiin voidaan selkeästi havaita. Etujousitus koostuu: - suksista (1) - iskunvaimentajista/jousista (2) - pallonivelistä (3) - suksien tukivarsista (4 ja 5) Etujousituksen toimintaa voidaan muuttaa säätämällä: - jousien esijännitystä - suksien haritusta - olkatapin pystykallistumaa eli camberkulmaa. HUOMAA: Tässä käytetyt kuvat ovat yleiskuvia, mallikohtaiset poikkeamat mahdollisia. Parhaat ajo-ominaisuudet saadaan mahdollisimman pienellä jousen esijännityksellä. Suksen iskunvaimentajan liikerata olisi saatava kokonaisuudessaan käyttöön. Iskunvaimennus saa satunnaisesti pohjata kevyesti. Voit tarkistaa joustoliikkeen pituuden nostamalla iskunvaimentimen varren pohjaanlyöntikumin kiinni iskunvaimentimen runko-osaan. Tarkasta ajon jälkeen onko kumi laskeutunut varren alaosaan. Jos se on tiiviisti alkuperäisellä paikallaan, jousituksen liikevara on täysin käytössä. 28

30 MOOTTORIKELKAN KÄYTTÖ Etujousituksen säädöt Iskunvaimentimen osat 1. Kiinnityskorvake 2. Iskunvaimentajan runko-osa 3. Jousen esijännityksen säätömutteri 4. Jousi 5. Iskunvaimentimen männän varsi 6. Pohjaanlyöntikumi Jousen esijännityksen säätö Etujousen esijännityksen lisäys lisää suksipainetta. Esijännityksen pienentäminen vähentää vastaavasti suksipainetta. Aina kun säädät esijännitystä, tee se molemmille puolille samalla tavalla (yhtä paljon). Jousen esijännitystä lisätään kiertämällä jousen esijännityksen mutteria kiinni. Vastaavasti mutteria löysäämällä jousen esijännitys pienenee. Kuvassa A löysä jousi = pieni esijännitys. Vastaavasti kuvassa B jousta on kiristetty voimakkaasti = suuri esijännitys. Liian kireä jousi (suuri esijännitys) voi huonontaa etujousituksen toimintaa ja kelkan hallittavuutta. Älä koskaan kiristä esijännitystä enempää kuin 25 mm tehtaan perusasetuksesta. HUOMAA: Jousen esijännityksen säätömutterin yläpuolelle on jäätävä vähintään yksi täysi kierre näkyviin. Kierteiden yli kiristetty tai löysätty säätömutteri voi tuhota kierteet. Väärä asennus mitätöi takuun. Widetrak LX suksen jousen säätö Tässä mallissa jousen esijännitys säädetään säätölevyillä. Säätö edellyttää erikoistyökalujen käyttöä. Jos suksien jousituksen kantavuus ei tunnu riittävältä, ota yhteys valtuutettuun Polaris-huoltopisteeseen. 29

31 MOOTTORIKELKAN KÄYTTÖ Jousituksen säädöt Telaston jousituksen säädöt Telaston jousituksen säätö Polaris-ajoneuvojen alustan suunnittelua ohjaa pyrkimys turvallisiin ajo-ominaisuuksiin sekä hyvään matkustusmukavuuteen erilaisissa olosuhteissa. Ajajan paino, ajo-olosuhteet ja käytetty nopeus vaikuttavat jousitukseen kohdistuviin vaatimuksiin. Polaris-moottorikelkkojen alusta voidaan säätää ajajan mieltymysten mukaisesti, joko mukavaksi tai parhaan suorituskyvyn tietyissä olosuhteissa antavaksi. Jousituksen säädöt ovat aina kompromissi. Nopeaan ajoon kumpareiselle reitille säädetty moottorikelkka ei tunnu mukavalta hiljaisessa vauhdissa tasaisella reitillä. Vinkkejä takajousituksen (telaston) säätöön: Kuljettajan painosta voidaan päätellä suuntaa-antavasti sopiva jousien esijännitys, mikä voi kuitenkin vaihdella ajotavan mukaan. Säädöt ovat helppoja toteuttaa, joten perehtymällä säätömahdollisuuksiin sekä kokeilemalla ajaja voi löytää itselleen parhaat asetukset. Uudet liukumuovit parantavat telaston suorituskykyä, myös huippunopeus paranee. Paljon jäällä tai kovalla alustalla ajavat hyötyvät telastoon asennettavista lisäpyöristä. Moottorikelkan suorituskyky parannee. Myös erillisiä syvän lumen sarjoja on saatavilla. Kysy lisää valtuutetulta Polaris-kauppiaalta. Polaris suosittelee moottorikelkalle n. 250 km sisäänajoa ja kaikkien iskunvaimennuksen voitelukohteiden rasvaamista ennen iskunvaimennuksen ja alustan säätötoimenpiteitä. Telaston jousituksen perussäätö (painuman tarkastus) Telaston jousituksen jousien oikean esijännityksen määrittely vaatii yksinkertaisen mittauksen tekemistä. 1. Siirrä kelkka tasaiselle alustalle. Nouse kelkan päältä ja kevennä telaston jousitusta nostamalla kelkkaa takapuskurista 2-3 kertaa. 2. Mittaa takapuskurin ja maan pinnan välinen matka (X). 3. Kelkan ajaja asettuu täydessä ajovarustuksessa luontevaan ajoasentoon kelkan päälle, minkä jälkeen hän nousee seisovaan ajoasentoon ja laskee takamuksensa voimakkaasti satulalle, jotta takajousitus asettuu kuorman vaikutuksesta ominaisasentoonsa. 4. Ajaja istuu paikallaan ja avustaja mittaa uudestaan takapuskurin ja maan pinnan välisen matkan (Y). Painauma = X Y. Suositeltu painuma: IQ Widetrak mallit 64 mm 30

32 MOOTTORIKELKAN KÄYTTÖ Jousituksen säädöt Telaston jousituksen säädöt Telaston jousien esijännityksen säätö IQ Widetrak-mallit 1. Pehmeä esijännitys 2. Vakio esijännitys 3. Jäykkä esijännitys säätöpalan pitkä sivu eteen säätöpalan mutterin sivu ylös säätöpalan mutteri alas Telaston jousien esijännityksen säätö Widetrak LX-mallit Telaston jousituksen kantavuuden säätäminen tehdään telaston jousien silmukkapultin mutteria kiristämällä tai löysäämällä. HUOMAA: Molempien puolien jousia tulee säätää yhtä paljon. HUOMAA: Widetrak LX:n telaston takaosan jousituksen painuman tarkastus tehdään mittaamalla astinlaudan takaosan ja maan pinnan välimatka, joka tulisi olla 38 mm. Tämä on perussäätöohje. Ajotapasi tai ajo-olosuhteet voivat vaatia myös toisenlaisia perussäätöjä. 31

33 MOOTTORIKELKAN KÄYTTÖ Jousituksen säädöt Rajoitinremmien säätö Telaston rajoitinremmien säätö Widetrak-mallit Rajoitinremmien pituutta säädetään muuttamalla niiden kiinnityspultin paikkaa. - pultin asentaminen yläasentoon lisää suksipainetta. - pultin asentaminen ala-asentoon pienentää suksipainetta. Jos tarvitset lisää ohjeita, ota yhteys Polariskauppiaaseen tai -huoltopisteeseen. Suksipaineen pikasäätö Widetrak LX Widetrack LX-telastossa on telaston etu- ja takajousituksen vääntövarsien kytkentään vaikuttava pikasäätönuppi, jota kiertämällä voidaan säätää suksille kohdistuvaa painetta. Perusasetus normaaliin käyttöön Kohdista säätönuppia kiertämällä säätökappaleen vastinmerkit tasan takavääntövarren merkkien kanssa. Perusasetuksessa suksiin kohdistuva paine pysyy suhteellisesti vakiona kelkan kuormasta riippumatta. Perussäätö on mukavin ja johdonmukaisin. Progressiivinen asetus mäkiseen maastoon suuren kuorman kanssa Jos tarvitaan lisää suksipainetta, kierrä säätönupista myötäpäivään, säätövara on jopa 70 mm. Suksipaine kasvaa sitä enemmän, mitä suurempi kuorma kelkalla on kannettavana. Regressiivinen asetus syvään lumeen kevyellä kuormalla ilman matkustajaa Säätönupista vastapäivään kiertämällä suksipaine pienenee sitä enemmän, mitä suurempi kuorma telastoon kohdistuu. Tee säätö pienin askelin, vain muutama kierros kerrallaan säätönupista kiertäen. 32

34 MOOTTORIKELKAN KÄYTTÖ Ohjaustangon asennon säätö Ohjaustangon asennon säätö 1. Irrota ohjaustangon suojus. 2. Löysää ohjaustangon kiinnityspultit tai mutterit. 3. Käännä ohjaustanko haluamaasi asentoon. Varmista kaasuvivun ja jarrukahvan toiminta sekä se, ettei mikään osa osu katteeseen. 4. Kierrä kiinnityspultit tai -mutterit kiinni. Kiristystiukkuus on: IQ Widetrak: Widetrak LX: Nm Nm 5. Asenna ohjaustangon suojus paikoilleen HUOMAA: Voit joutua kääntämään ohjaustankoa ääriasentoon, jotta saat etummaiset mutterit auki. HUOMAA: Voit joutua poistamaan ohjaustangon roikuntaremmin ennen ohjaustangon asennon säätöä. HUOMAA: Jos joudut säätämään ohjaustangossa olevia sähkökytkinrunkoja, avaa niiden kiristysruuvit. Ruuvien kiristysmomentit: - oikealla puolella 4 Nm - vasemmalla puolella 2,7 Nm VAROITUS! Jotkin lisävarusteet, joita Polaris ei ole hyväksynyt, saattavat rajoittaa ohjaustangon käännettävyyttä, minkä seurauksena voi onnettomuusriski kasvaa. Käytä vain alkuperäisiä tai Polariksen hyväksymiä lisävarusteita. 33

35 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Suorittamalla seuraavan listan mukainen ajoneuvon tarkastus aina ennen ajoon lähtemistä varmistetaan turvallinen ajomatka sekä ehkäistään teknisten vaurioiden syntymistä. Kohde Voimansiirto Jarru Pysäköintijarru Voiteluöljy Kaasuvipu Käsikäynnistin Etujousitus Takajousitus Ohjaus Sukset Kuomun kiinnitys Telasto Polttoaine Jäähdytysneste Moottorin letkut Varoitusvalot (Hätä)sammutin Telamatto Ketjukotelo Ajovalo Taka- / jarruvalo Telaston liukukiskot Tehtävä tarkastus Variaattorin hihnan kunto Jarrukahvan napakka tuntuma, jarrunesteen määrä Tarkasta toiminta Tarkasta 2-tahtiöljyn määrä Tarkasta toiminnan herkkyys ja palautuminen Tarkasta narun ja kahvan eheys Tarkasta toiminta, voitele nivelet tarvittaessa Tarkasta toiminta, voitele nivelet tarvittaessa Tarkasta herkkä toimivuus sekä väljyydet Tarkasta suksien eheys Tarkasta asianmukainen kiinnitys Tarkasta kaikkien iskunvaimentajien, tukivarsien ja kääntöpyörien kunto sekä kiinnityspulttien kireys Tarkasta bensiinin riittävyys Tarkasta jäähdytysnesteen määrä säiliöstä, lisää tarvittaessa Tarkasta vuodot Tarkasta varoitusvalojen toiminta Tarkasta moottorin (hätä)sammutuskytkimen toiminta Tarkasta kireys ja kunto Tarkasta öljymäärä Tarkasta ajovalon toiminta Tarkasta toiminta Tarkasta kunto YLEISTÄ Tutustu huolellisesti omistajan käsikirjaan. Lue se täydellisesti nyt ja käytä sitä aina tarvittaessa. Olemme keränneet kaikki oleelliset turvalliseen moottorikelkkailuun ja tämän ajoneuvon käyttöön liittyvät ohjeet tähän käsikirjaan. Tarkasta hallintalaitteiden toiminta. Kaasun, jarrun ja ohjauksen pitää ehdottomasti toimia täydellisesti. Jos yhdessäkään näistä on jotain vikaa tai puutteita, se voi johtaa ajoneuvon hallinnan menetykseen, mikä lisää onnettomuusriskiä. Jos ajoneuvo joutuu kolariin tai se kaatuu, kaikki rakenteet on tarkastettava vaurioiden löytämiseksi. Vaurioituneet rakenteet saattavat pettää yllättävästi, mikä voi johtaa onnettomuuteen ja hengenvaaraan. Teetä tarvittaessa vaurioiden tutkinta valtuutetussa Polarishuollossa. 34

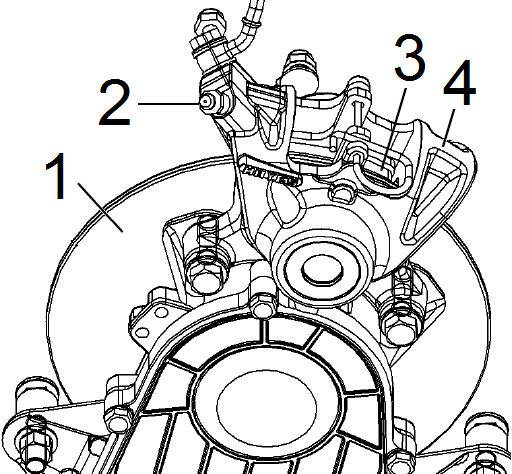

36 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Jarrukahvan liikkeen tarkastus Vedä jarrukahvasta. Se ei saa painua 13 mm lähemmäs ohjaustangon tuppea. Liian suuri kahvan liike saattaa johtua jarrunesteen vähäisyydestä tai jarrujärjestelmään päässeestä ilmasta. Katso lisätietoja sivulta 60. Joustava (sienimäinen) jarrukahvan liike paljastaa jarrujärjestelmässä olevan vian. Tarkasta jarrunesteen määrä ja jarrupalojen kunto sekä ilmaa jarrut. Jarruneste on vaihdettava kahden vuoden välein (DOT 4). VAROITUS! Jarrujärjestelmän puutteet ja viat voivat johtaa täydelliseen jarrujen häipymiseen, mikä voi johtaa onnettomuuteen sekä hengenvaaraan. Pysäköintijarru 1. Jarrukahva 2. Jarrukahvan lukitsin (pysäköintitoiminto) 3. Jarrunestesäiliö ja sen kansi 4. Jarrunesteen tason osoitin Pysäköintijarru kytketään vetämällä jarrukahvasta ja työntämällä jarrukahvan lukitsinvipua eteenpäin. Mittaristoon syttyy varoitusvalo. Pysäköintijarru vapautetaan jarrukahvaa puristamalla. Älä käännä lukitsinvipua väkisin lukkoasentoon, se voi rikkoutua. VAROITUS! Liikkeelle lähtö pysäköintijarrun päälle unohdettuna voi aiheuttaa jarrujärjestelmän ylikuumenemisen, mikä voi johtaa jarrujen häipymiseen tai vaurioitumiseen, jopa tulipaloon. Jarrujärjestelmän pettäminen lisää onnettomuusriskiä ja voi aiheuttaa hengenvaaran. Kuomun (moottorin suojakannen) kiinnitys Kuomu suojaa matkustajia ja kelkan läheisyydessä toimivia ihmisiä moottorin ja voimansiirron liikkuvilta osilta, ääneltä sekä olosuhteilta. Moottorikelkkaa ei saa käyttää missään olosuhteissa ilman kuomua tai kuomu avonaisena. 35

37 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Ohjauksen tarkastus Käännä suksia käsin puolelta toisella ja varmista, että ne liikkuvat vapaasti. Jos huomaat takeltelua, tarkasta ohjauksen vivusto ja puhdista se jäästä ja lumesta. Varmista kaikkien säännöllistä voitelua vaativien huoltokohteiden asianmukainen voitelu. VAROITUS! Jää ja lumi voivat paakkuuntua moottorikelkan ohjauslaitteiden ympärille. Se voi johtaa ohjauksen toiminnan heikentymiseen, mikä lisää onnettomuusriskiä. Telamaton tarkastus VAROITUS! Ajo pitkiä matkoja täydellä kaasulla huonoissa lumiolosuhteissa voi aiheuttaa maton tukirakenteiden pettämisen, maton pintavaurion tai jonkun muun mattovaurion. Huonoiksi lumiolosuhteiksi katsotaan mm. ilman lumipeittoa olevat jäätyneet järvet, jäiset reitit ja paljas maa. Tarkista aina maton vauriot ennen ajamista. Nastojen ja muiden mahdollisten telamaton lisärakenteiden käyttö lisää vaurion riskiä. Vaurioitunut telamatto voi aiheuttaa ajoneuvon hallinnan menetyksen ja vakavan loukkaantumisen. HUOMAA: Huonosta jäähdytyksestä/voitelusta (jäällä ajo) johtuva mattovaurio ei kuulu takuun piiriin. Telaston ja suksien jousituksen tarkastuskohteet Tarkastuskohde Iskunvaimentajien kiinnityspultit Telamaton kääntöpyörien kiinnityspultit Telamaton kireyden säädön pultit ja lukitusmutterit Telaston jousituksen vääntövarret Vääntövarsien kiinnityspultit Etupukin rajoitinremmit Telamaton liukumuovit Iskunvaimentajat Suksimuovien ja ohjainrautojen kunto Suksien kiinnitys Ohjauksen tukivarsien ja raidetangon kiinnitys Toimenpide Tarkasta kireys Tarkasta kireys Tarkasta kireys Tarkasta moitteeton kunto Tarkasta kireys Tarkasta moitteeton kunto Tarkasta riittävä paksuus Tarkasta nestevuodot Tarkasta moitteeton kunto Tarkasta Tarkasta kireys 36

38 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Moottorin hätäkatkaisin (tappokatkaisija) Tarkasta katkaisimen toiminta. Kun painat punaista nappia, moottorin täytyy sammua. Nosta nappi ylös ennen moottorin käynnistystä. Virta-avaimen toiminta Käännä virta-avain OFF-asentoon. Moottorin tulee sammua välittömästi. Turvanaruun liitetyn hätäkatkaisimen toiminta Joissakin malleissa on erillinen, ajajaan nyörin avulla liitettävä sytytysvirran hätä(tappo)- katkaisin. Irrota hätäkatkaisin ja varmista, että moottori sammuu välittömästi. Kaasuvivun turvakytkin Polaris-moottorikelkat on varustettu kaasuvivun turvakytkimellä, joka sammuttaa moottorin jos kaasuvipu ei palaudu normaalisti. Kaasuvivun turvakytkimen toiminnan tulee tarkastaa päivittäin. 1. Istu moottorikelkan päälle. 2. Käynnistä moottori ja anna käydä tyhjäkäyntiä. 3. Liikuta kaasuvivun akselikohtaa nuolen osoittamaan suuntaan. 4. Paina toisella kädellä kaasuvipua. Oikein toimiva turvakytkin sammuttaa moottorin. Jotta turvakytkin toimisi oikein, tulee kaasuvivun välyksen olla ohjeiden mukainen, 0,25-0,75 mm. Jos välys ei ole oikea, se on säädettävä valtuutetussa Polaris-huoltopisteessä. VAROITUS! Viallinen kaasuvivun tai sen turvakytkimen toiminta saattaa johtaa ajoneuvon hallinnan menetykseen ja onnettomuuteen. Jos vipu ei toimi oikein, älä käynnistä moottoria. Kaasuvivun turvakytkimen toiminnan häiriö Jos moottorilla on taipumus sammua kaasuvivun löysäämisen jälkeen, kaasuvivun turvakytkin saattaa olla aktivoitunut tai siinä on toimintahäiriö. Tarkasta mahdollisen vian syyt: 1. Käännä virta pois päältä (OFF-asentoon). 2. Tarkasta silmämääräisesti kaasuvaijerin tominta. Etsi turvakytkimen aktivoitumisen aiheuttanutta vikaa. 3. Paina/löysää kaasuvipua muutamia kertoja. Kaasuvivun pitää palautua herkästi lepoasentoon ja kaasuvaijerin täyteen pituuteensa. 4. Jos kaasuvipu toimii normaalisti, käännä virta päälle ja tee normaalit käynnistystoimenpiteet. 5. Jos kelkka ei käynnisty, vie se valtuutettuun Polaris-huoltokorjaamoon. 37

39 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Voiteluöljyn määrä Moottorin voitelu tapahtuu sekoittamalla kaksitahtiöljyä moottoriin menevään polttoaineseokseen öljypumpun ja suutinjärjestelmän avulla (sisäänajossa myös sekoittamalla öljyä bensiiniin). Moottorin tarvitsema voiteluöljy kaadetaan erilliseen, moottoritilassa olevaan läpikuultavaan öljysäiliöön, josta on helppo tarkastaa voiteluöljyn määrä. Öljysäiliön täyttö Avaa moottorin suojakuomu ja öljysäiliön korkki. Huolehdi siitä, että öljyn pinnan taso ei laske alarajamerkinnän alle (Min). Tarkasta öljymäärä aina tankatessa ja täytä öljysäiliö viimeistään silloin, kun öljypinta on vajennut alarajamerkinnän tasolle. Lisää kaksitahtiöljyä välittömästi, jos öljymäärän vähäisyyden varoitusvalo syttyy. Eri öljymerkkejä ja laatuja ei saa sekoittaa keskenään. Erilaatuisten öljyjen kesken voi tapahtua kemiallisia reaktioita, esimerkiksi sakkaantumista, jolloin öljynsuodatin ja suuttimet voivat tukkeutua. Seurauksena voi olla moottorivaurio. HUOMAA: Kaikki Polaris-kaksitahtiöljyt ovat keskenään sekoituskelpoisia. ÖLJYSUOSITUKSET MOOTTORITYYPPI Premium Blue Semi-Synthetic VES Gold 2-Cycle Oil Puhallinjäähdytys Paras Ei suositella Nestejäähdytys + säätyvä VES-pakoaukko Hyvä Paras Pakoaukonsäätimellä (VES) varustetuissa moottoreissa suositellaan käytettäväksi vain Polaris VES 2-tahtiöljyä. HUOMAA: Kelkan kaato kyljelleen (esim. huoltotöiden ajaksi) voi aiheuttaa öljykiertoa estävän ilmalukon tuorevoitelujärjestelmään, mikä johtaa moottorivaurioon. HUOMAA: Takuun säilyminen edellyttää Polaris-kaksitahtiöljyn käyttöä 38

40 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Polttoaineen määrän tarkastus Tarkasta ennen ajamaan lähtemistä polttoaineen määrä polttoainemittarista tai polttoainetankin korkki avaamalla. Polaris suosittelee hyvälaatuisen 98-oktaanisen bensiinin käyttämistä kaikissa nestejäähdytteisissä moottoreissa. HUOMAA: Bensiinin käsittelyssä on aina räjähdys/palovaara. Noudata erityistä varovaisuutta tankatessa. Tankkaa aina hyvin tuuletetussa tilassa tai ulkoilmassa. Käytä aina puhtaita astioita polttoaineen siirrossa/säilytyksessä. HUOMAA: Käytä aina alle 3 kuukautta vanhaa polttoainetta. Polttoaineen ominaisuudet (höyrynpaine) heikkenevät pitkässä varastoinnissa. VAROITUS! Sammuta kelkka aina kun tankkaat sitä. Älä käytä kelkkaa suljetussa tilassa, pakokaasujen sisältämä häkä saattaa aiheuttaa tajuttomuuden ja kuoleman. Kelkan kesäsäilytyksen tai muun pitkän säilytyksen ajaksi suositellaan tankkausta hyvin ominaisuutensa säilyttävällä pienkone-/alkylaattibensiinillä tai lisäämään polttoaineeseen sen säilyvyyttä parantavaa lisäainetta. Polttoaineen jäänesto Suomessa myytävien, vähintään 5 % etanolia sisältävien bensiinien kanssa ei saa käyttää alkoholia sisältävää polttoaineen jäänestoa. Polaris suosittelee Carbon Clear Plus (PN ) lisäaineen käyttämistä erityisen kosteissa olosuhteissa. Aine liuottaa pieniä vesimääriä ja muita epäpuhtauksia itseensä. Annostelu 120 ml yhteen polttoainetankilliseen. HUOMAA: E85-bensiiniä tai mitään metanolipohjaista polttoaineen lisäainetta tai polttoainetta, jossa on metanolia EI SAA käyttää Polaris-moottorikelkoissa. Etanolia sisältämättömien bensiineihin voi tarvittaessa lisätä n. 1% isopropanolipohjaista jäänestoainetta (suurin osa markkinoilla olevista jäänestoaineista). Yleinen kelkan tarkastus Tarkasta osien kiinnitys ja niiden kunto silmämääräisesti. Korjaa tarvittaessa. Peilien säätö Tarkasta taustapeilien oikea säätö. Tarkasta ympäristö Varmista, ettei kelkan läheisyydessä ole vaaraa aiheuttavia tekijöitä ennen kelkan käynnistämistä. 39

41 MOOTTORIKELKAN KÄYTTÖ Ajoneuvon sisäänajo Moottorin käynnistys Ajoneuvon sisäänajo Sisäänajo on ajoneuvon käyttöiän kannalta tärkein yksittäinen ajosuoritus. Huolellinen sisäänajo parantaa moottorin suorituskykyä sekä ajoneuvon kaikkien osien luotettavuutta. Polaris-moottorikelkan sisäänajomatka on n. 800 km. Aja vaihtelevalla nopeudella, alkuun hyvin rauhallisesti. Lisää vähitellen nopeutta, mutta koko ajan sitä muutellen. HUOMAA: Lisää 2-tahtimallien ensimmäiseen tankilliseen n. 2,5 % Polaris Blue Semi- Synt 2-tahtiöljyä. Vältä ajamista paljaalla jäällä, kovaksi pakkautuneessa lumessa tai teillä, koska lumijäähdytys jää vajaaksi ja telaston liukukiskot/tela eivät saa riittävää voitelua lumesta. Varmista telaston riittävä voitelu ja jäähdytys käväisemällä säännöllisesti pehmeässä lumessa. Varmistu 2-tahtisen mallin riittävästä öljynkulutuksesta sisäänajon aikana seuraamalla öljypinnan laskeutumisesta säiliössä. Käytännössä se on helpointa tehdä täysiltä säiliöiltä (polttoaine ja tuorevoiteluöljy). Tarkista sisäänajon aikana säännöllisesti (päivittäin) kaikki ajoneuvon nestepinnat, letkut, kiinnitykset ym. tärkeät kohteet kelkastasi sisäänajon aikana. Kylmäkäynnistys, sähköstartilla varustetut mallit 1. Käännä virta päälle (ON) ja varmista, että hätäsammutusnappi on ylhäällä. 2. Käännä virta-avainta START-asentoon, ÄLÄ paina kaasuvipua. Päästä virta-avain palautumaan ON-asentoon heti kun moottori käynnistyy. Anna moottorin lämmetä 3-4 min. ilman että kosket kaasuvipuun. 3. Jos ajoneuvossa ei ole sähköstarttia, tartu käsikäynnistimen kahvaan ja vetäise voimakkaasti. HUOMAA: Älä vedä käsikäynnistimen narua täysin ulos. Jos moottori ei käynnisty ensimmäisellä 2-3 yrityksellä, voit painaa kaasuvipua 1/8 1/4 sen liikeradasta käynnistysmoottorin pyörityksen aikana. Vapauta kaasuvipu heti kun moottori käynnistyy. Pidä kierroksia kaasuvivun avulla vain sen verran, että moottori pysyy käynnissä. HUOMAA: Sähköstartin tai käsikäynnistimen käyttö moottorin käydessä johtaa käynnistinjärjestelmän ja/tai moottorin rikkoutumiseen. HUOMAA: Moottorin tulee lämmetä normaaliin käyntilämpötilaan (65 o C) ennen sen sammuttamista. 40

42 MOOTTORIKELKAN KÄYTTÖ Moottorin käynnistys Kylmäkäynnistys, käsikäynnistimellä varustetut mallit 1. Käännä virta-avain ON-asentoon ja varmista, että hätäsammutusnappi on ylhäällä. Avaa polttoainehana (jos se on kiinni). 2. Käännä rikastimen vipu asentoon täysin auki (FULL-ON). 3. Vedä käsikäynnistimen kahvasta hitaasti, kunnes mekanismi kytkeytyy. Vetäise reippaasti. 4. Älä paina kaasuvipua ennen kuin moottori käynnistyy. 5. Moottorin käynnistyttyä lisää kaasua ja käännä rikastin pois (OFF). 6. Jos moottori sammuilee tai käy heikosti, pidä rikastinta hetki ½ -asennossa. Älä vedä narua täyteen pituuteen, koska käynnistinlaite voi vaurioitua. Lämpimän moottorin käynnistys 1. Käännä virta päälle ja varmista, että hätäsammutusnappi on ylhäällä. 2. Vedä käsikäynnistimen kahvasta tai käännä virta-avainta START-asentoon. Päästä virta-avain palautumaan ON-asentoon heti kun moottori käynnistyy. Liian rikasta seosta saaneen moottorin käynnistys Jos kaksitahtinen moottori ei käynnisty normaalisti esimerkiksi hätäsammuttimen käytön jälkeen, se voi johtua moottorin kampikammiossa olevasta polttoaineesta. Kampikammio on huuhdeltava ennen käynnistystä. Tee se seuraavien ohjeiden mukaisesti: 1. Paina moottorin (hätä)sammutusnappi ala-asentoon. 2. Käännä virta-avain OFF-asentoon. 3. Paina kaasuvipu täysin auki, eli ohjaustankoa vasten. 4. Tee käynnistysyritys sytytysvirta katkaistuna. Varmistu että moottori pyörähtää muutaman kierroksen yläkuolokohtien yli. 5. Päästä kaasuvipu palautumaan. 6. Käynnistä moottori normaalin käytännön mukaisesti. Hätäkäynnistys 2-tahtimoottori on mahdollista käynnistää, vaikka käynnistinlaite rikkoutuisi tai vetonaru katkeaisi. Hätäkäynnistys tapahtuu kiertämällä sopiva hihna vastapäivään kytkimen ympärille kuvan mukaisesti. Hihnan asettamisen jälkeen vetäise reippaasti. VAROITUS! Älä sido hihnaa kätesi ympärille. Hihna voi takertua käynnistyvän moottorin kytkimeen, mikä voi johtaa käden tempautumiseen moottoritilaan. 41

43 MOOTTORIKELKAN KÄYTTÖ Moottorin käynnistys Hätäsammutin Hätäkäynnistys, sähköstartilla varustetut mallit Sähköstartilla varustetun moottorikelkan akun varaustila saattaa laskea niin paljon, ettei moottori jaksa käynnistyä. Silloin voidaan turvautua toiseen akkuun ja akkukaapeleihin. Noudata seuraavia ohjeita: 1. Aseta apuakku tai toinen ajoneuvo siten, että pystyt helposti kytkemään käynnistyskaapelit akkujen napojen välille. Kytke molempien ajoneuvojen pysäköintijarrut. 2. Avaa konehuoneen kuomu. 3. Päätä mitä kaapelia käytät positiivisen ja negatiivisen navan välillä. Yleensä punaista kaapelia käytetään +napojen välillä, mustaa napojen kytkemiseksi toisiinsa. 4. Kytke (punaisen) käynnistyskaapelin pää virtaa ottavan ajoneuvon akun +napaan ja kaapelin toinen pää virtaa antavan akun napaan. 5. Kytke (mustan) kaapelin pää virtaa antavan akun -napaan. Kytke kaapelin toinen pää käynnistettävän ajoneuvon runkorakenteisiin tai moottorin rakenteisiin. HUOMAA: Suojaa aina silmäsi, kun operoit apuvirtakaapelien kanssa. 6. Varmista että moottorin hätäsammutusnappi on nostettu ylös. Yritä startata. 7. Jos ajoneuvo ei käynnisty heti, niin odota sekuntia ennen seuraavaa käynnistysyritystä, jotta akun varaustila palautuisi. Jos toisenkaan käynnistysyrityksen jälkeen moottori ei starttaa, odota 1-2 minuuttia ennen uutta käynnistysyritystä. 8. Jos moottori ei pyöritä kunnolla, tarkasta kaikkien käynnistyskaapelien liitospäiden kosketus (akkujen navat ja käynnistettävän ajoneuvo runko). 9. Moottorin käynnistyttyä poista kaapelit seuraavassa järjestyksessä: irrota kaapelin käynnistettävässä ajoneuvossa (rungossa) ollut pää. Irrota kaapelin apuakussa ollut pää. Irrota +kaapelin apuakussa ollut pää. Irrota käynnistettävän akussa ollut +kaapeli. VAROITUS! Huolimattomasti kiinnitetyt tai väärin kytketyt käynnistyskaapelit voivat aiheuttaa akun räjähdysvaaran oikosulun takia, tai kipinöinti voi sytyttää moottoritilassa olevan bensahöyryn. HUOMAA: Älä yritä käynnistää ajoneuvoa, jonka akku on jäätynyt. Hätäsammutin (tappokatkaisija) Kaasuvivun vieressä on hätäsammutuskatkaisin, jota käytetään painamalla nuppia alaspäin. HUOMAA: Moottorin käynnistyminen edellyttää hätäsammutuskatkaisimen nupin nostamista yläasentoon. 42

44 MOOTTORIKELKAN KÄYTTÖ Hätäsammutus Kaasuvivun turvakytkin Hätäsammutus Onnettomuustilanteissa saattaa olla tarpeen sammuttaa moottori epätavallisilla keinoilla. Seuraavasta luettelosta luetellaan kaikki tavat sammuttaa moottorikelkan moottori. Sammutuskeino Vaikutuksen kohde Toimii kaasun asennoissa Virtalukko, virta-avain Katkaisee sytytysvirran Kaikissa Hätäsammutus(tappo)katkaisin Katkaisee sytytysvirran Kaikissa Hätäsammutusnaru Katkaisee sytytysvirran Kaikissa Rikastin (kaasutinmallit) Rikastaa seoksen Puoli kaasua tai vähemmän Kaasuvivun turvakytkin Katkaisee sytytysvirran Kaikissa Jarru Pysäyttää telamaton Kaikissa Kaasuvivun turvakytkin Polaris-moottorikelkat on varustettu kaasuvivun turvakytkimellä, joka sammuttaa moottorin jos kaasuvipu ei palaudu normaalisti. Kaasuvivun turvakytkimen toimivuus tulee tarkastaa päivittäin. 1. Istu moottorikelkan päälle. 2. Käynnistä moottori ja anna käydä tyhjäkäyntiä. 3. Liikuta kaasuvivun akselikohtaa nuolen osoittamaan suuntaan. 4. Paina toisella kädellä kaasuvipua. Oikein toimiva turvakytkin sammuttaa moottorin. Jotta turvakytkin toimisi oikein, tulee kaasuvivun välyksen olla ohjeiden mukainen. Välys tulee olla 0,25-0,75 mm. Jos välys ei ole oikea, se on säädettävä valtuutetussa Polarishuoltopisteessä. VAROITUS! Viallinen kaasuvivun tai sen turvakytkimen toiminta saattaa johtaa ajoneuvon hallinnan menetykseen ja onnettomuuteen. Jos vipu ei toimi oikein, älä käynnistä moottoria. Kaasuvivun turvakytkimen toiminnan häiriö Jos moottorilla on taipumus sammua kaasuvivun löysäämisen jälkeen, kaasuvivun turvakytkin saattaa olla aktivoitunut tai siinä on toimintahäiriö. Tarkasta mahdollisen vian syyt: 1. Käännä virta pois päältä (OFF-asentoon). 2. Tarkasta silmämääräisesti kaasuvaijeri, etsi turvakytkimen aktivoitumisen aiheuttavaa vikaa. 3. Paina/löysää kaasuvipua. Kaasuvivun pitää palautua herkästi lepoasentoonsa. 4. Jos kaasuvipu toimii normaalisti, käännä virta päälle ja käynnistä moottori. 5. Jos kelkka ei käynnisty, vie se valtuutettuun Polaris-huoltokorjaamoon. 43

45 MOOTTORIKELKAN KÄYTTÖ Lämmityskäyttö ennen ajoa Peruutusvaihteen käyttö Lämmityskäyttö ennen ajoa Polaris suosittelee moottorin lämmityskäyttöä. Toimi seuraavasti: 1. Kelkka tuetaan takapuskurista kuvan mukaisesti niin, että telamatto kohoaa irti maan pinnasta n. 10 cm. 2. Käynnistä moottori ja anna sen käydä 2-3 minuuttia lähes tyhjäkäynnillä. Älä vielä pyöritä telamattoa. 3. Varmista että telamatto ei kosketa maan pintaa. Kaasuta reippaasti ja anna telamaton pyöriä jonkin aikaa, sitä pitempään mitä kylmempi ilma on. VAROITUS! Älä koskaan seiso ajoneuvon takana lämmityskäytön aikana. Telamatosta saattaa sinkoutua jäätä ja lunta. 4. Sammuta moottori ja laske kelkka alas. 5. Nosta suksia etusilmukoista ja heiluta sivusuunnassa irrottaaksesi ne alustasta sekä poistaaksesi niihin mahdollisesti kertyneen lumen ja jään. Mikäli ei ole mahdollista suorittaa lämmityskäyttöä telamatto nostettuna, varmista aina, ettei matto ole jäätynyt kiinni. Jos niin on käynyt, liikkeelle yrittäminen vahingoittaa variaattorin hihnaa ja mahdollisesti telastoa. Peruutusvaihteen (PERC) käyttö IQ 600 Widetrak IQ Widetrak 600 on sähköisesti ohjattu peruutusvaihde, ilmajäähdytteisessä Widetrack LX:ssä erillinen suunnan vaihdin. 1. Pysäytä kelkka ja anna moottorin käydä tyhjäkäyntiä. 2. Paina ohjaustangon vasemman pään sähkökatkaisinrungon keltaista nappia noin sekunnin ajan. 3. Moottorin käyntinopeus laskee peruutusvaihteen kytkeytymisen hetkellä. Mittaristoon syttyy merkkivalo. 4. Paina kaasuvipua varovasti ja peruuta. 5. Peruutusvaihde kytketään pois päältä painamalla sen kytkentänappia toisen kerran. HUOMAA: Jos moottori sammuu peruutuksen aikana, peruutusvaihde kytkeytyy automaattisesti pois päältä. HUOMAA: Moottorin kierrosluku ei nouse peruutusvaihteella yli 6000 kierroksen. 44

46 MOOTTORIKELKAN KÄYTTÖ Peruutusvaihteen käyttö Kelkan tai kelkalla hinaaminen Päivittäinen säilytys Peruutusvaihteen käyttö, mekaaninen suunnanvaihdin Mallissa Widetrak LX on mekaaninen suunnanvaihdin. Sen käyttö edellyttää tarkkaa valintavivun käsittelyä. Valitse ajosuunta tai nopeusalue moottorin käydessä tyhjäkäyntiä ja kelkan ollessa pysähdyksissä. HUOMAA: Joskus vaihteiston rattaat eivät ole täysin kohdallaan, jolloin haluttu välitys ei kytkeydy. Se tuntuu vastuksena suunnanvaihtimessa. Älä runno väkisin vipua, vaan vapauta se ja kaasuta moottoria kevyesti, jolloin rattaat asettuvat kohdalleen. Kelkalla hinaaminen Älä koskaan hinaa rekeä tai muuta kuormaa letkeällä hinausvälineellä eli narulla tms. Narun päässä oleva hinattava törmää moottorikelkkaan jarrutustilanteessa. Käytä aina vähintään 1,2 metriä pitkää puomia. HUOMAA: Raskaiden taakkojen tai toisen kelkan hinaamiseen suositellaan käytettäväksi hidasta välitystä (L). Kelkan hinaaminen Poista variaattorin hihna aina kun kelkkaa hinataan, muutoin moottori ja voimansiirto voivat vaurioitua. Käytä mahdollisuuksien mukaan hinauspuomia / vastaavaa. Älä käytä moottorikelkan puskuria tai suksien kärjen silmukoita hinausköyden tai vastaavan hinausapuvälineen kiinnityspisteenä. Hinauksessa käytettävä apuväline on kiinnitettävä rungossa olevan suksen tukivarren kiinnityspisteen viereen. Suorituskykyisiä urheilumalleja ei suositella hinauskäyttöön. Niiden voimansiirtoa ei ole suunniteltu suurien kuormien vetämiseen. Päivittäinen säilytys Polaris suosittelee kelkan säilyttämistä telasto ylös nostettuna aina kun sillä ei ajeta. 1. Pysäköi kelkka tasamaalle telasto kuvan mukaisesti maasta irti nostettuna 2. Puhdista kelkka lumesta ja jäästä, erityisesti etu- ja takajousitus. 3. Poista virta-avain ja suojaa kelkka asianmukaisella peitteellä. 45

47 MOOTTORIKELKAN KÄYTTÖ Bensiinilaadun valinta CFI-moottorit Polttoaineen suihkutuksen (CFI) säätäminen Polttoaineen suihkutuksella (CFI) varustettujen kaksitahtisten Polaris-moottorikelkkojen moottorin ohjausjärjestelmää voidaan säätää käytettävän polttoaineen ominaisuuksien mukaiseksi. Säätö tehdään kääntämällä tuorevoiteluöljysäiliön yläpuolella kulkevassa sähköjohdossa oleva vastus. HUOMAA: Jos et ole varma polttoaineen etanolipitoisuudesta, käytä aina etanolibensiinille tarkoitettua säätövastuksen vakioasentoa. 46

48 MOOTTORIKELKAN KÄYTTÖ Turvallisuusohjeita Päästörajoitusten täyttäminen Turvallisuusohjeita Jos kelkka on seissyt jonkin aikaa, varmista aina, ettei telamatto ole jäätynyt kiinni. Poista suksista kiinni jäänyt lumi nostamalla etusilmukoista ja heiluttamalla sivusuunnassa. Kelkka on suunniteltu käytettäväksi lumihangessa. Lumi toimii moottoria jäähdyttävän elementtinä sekä voitelee liukukiskoja. Puutteellisesta jäähdytyksestä voi seurata moottori- tai alustavaurio. Vältä pitkien matkojen ajamista jäällä, teillä tai kovaksi pakkautuneella lumella. Paljaalla jäällä on ajettava erityisen varovasti, koska telamaton pito heikkenee huomattavasti. Käytä tasamaalla (vesialueilla, metsäautoteillä yms.) ajettaessa vaihtelevasti kaasua. Jos juutut lumeen, polje kelkan edestä lunta tiiviiksi jonkin matkaa, niin että kelkka pystyy vauhdilla kiipeämään hangelle. Ilmansuodatinkoteloon ei saa päästä kertymään vettä, lunta tai jäätä. Ilmansuodatinkotelon imukanavien aukkoja suojaavaa vaahtomuovisuodatinta ja sen pintaverkkoa ei saa poistaa ja ne on pidettävä puhtaana lumesta. Opettele avoimella kentällä kelkan käsittelyä, ennen kuin lähdet maastoon ajamaan. Käytä asianmukaisia ajovarusteita. Käytä aina kypärää. Päästörajoitusten täyttäminen Melupäästöt Tämä ajoneuvo täyttää USA:n ja muiden maiden viranomaisten asettamat säädökset melupäästöistä. Älä tee muutoksia moottoriin, sen imuilman kanavistoon tai pakoputkistoon. Pakokaasupäästöt Tämän ajoneuvon pakokaasupäästöjä kontrolloidaan moottorin rakenteella sekä ja elektronisesti ohjatulla polttoaineen suihkutuksella (EFI). Valmistajan tekemät perussäädöt täyttävät viranomaisten vaatimukset. HUOMAA: Kaikki moottorin ohjausjärjestelmän sekä polttoaineen suihkutuksen säätötoimenpiteet tulee teettää valtuutetussa Polaris-huoltopisteessä. Elektromagneettisten häiriöiden suodatus Sytytysjärjestelmä ja muu sähkölaitteisto täyttää EU-direktiivien 97/24/EC ja 89/336/EEC vaatimukset. 47

49 MOOTTORIKELKAN HUOLTO Määräaikaishuollot Määräaikaishuollot on teetettävä valtuutetussa Polaris-huollossa tässä kirjassa mainituin välein. Myös takuuajan jälkeen huoltojen suorittajaksi suositellaan valtuutettua Polarishuoltoa. Ensihuolto (sisäänajohuolto) tulee teettää noin 250 km ajon jälkeen. Seuraava huolto tehdään 800 km ajon jälkeen, sitten 1600 km, minkä jälkeen 1600 km välein. HUOMAA: Määräaikaishuoltojen laiminlyönti mitätöi takuun voimassaolon. Huoltojen laiminlyönti on myös turvallisuusriski. Käytä aina alkuperäisiä, kelkkaasi suunniteltuja Pure-Polaris -varaosia ja huoltotuotteita. Muiden kuin alkuperäisosien käyttö voi aiheuttaa turvallisuusriskin. VAROITUS: Polttoaineen suihkutuksella (CFI) varustetun moottorin polttoainejärjestelmässä käytetään korkeaa käyttöpainetta. Polttoainejärjestelmän huolto ja korjaustoimenpiteitä saa tehdä vain valtuutettu Polaris-huoltopiste. Huoltotaulukossa käytettävien kirjainsymbolien tulkinta: T = Tarkastus P = Puhdistus R = Rasvaus V = Vaihto 48

50 MOOTTORIKELKAN HUOLTO Määräaikaishuolto-ohjelma Voimansiirron huoltokohteet HUOLTOVÄLI 250 km 800 km 1600 km 3200 km Ajokauden alussa Variaattorin lautaspyörien linjaus (ilman hihnaa) T T T Hihnan kunto T T T T Kytkimet (purku ja puhdistus) P P P Hihnan kireys T T T T Lautaspinnat T T T T Vetoakselin laakeri R R R R Väliakselin laakeri (LX) R R R R Telaston kääntöakselit T T T T T Ketjukotelon öljy T V T V T Ketjukotelon ketjun kireys T T T T T Telamaton suuntaus T T T T T Telamaton kireys T T T T T Takakääntöpyörien pultit T T T T T Takakäännön säätöpultin lukitus T T T T T HUOLTOVÄLI Moottorin huoltokohteet Ajokauden 250 km 800 km 1600 km 3200 km alussa Moottorin kiinnitys/petikumit T T T T Käsikäynnistimen naru T T T T Moottorin vääntörajoitin T T T T Sylinterikannen pultit T T T Sylinterin kiinnitysmutterit T T T T Sytytysennakko T T T VES -järjestelmä P P P T Jäähdytysnesteen määrä T T T V T Jäähdytysjärjestelmän letkut ja niiden vuodot T T T T Jäähdytyskennot T T T T T Jäähdytysnesteen kierto järjestelmässä T T T Sytytystulpat T T T T T Pakoputkisto T T T Pakoputken kiinnitysjouset T T T T Öljykierron letkut T T T T = Tarkastus P = Puhdistus R = Rasvaus V = Vaihto 49

51 MOOTTORIKELKAN HUOLTO Määräaikaishuolto-ohjelma Polttoainejärjestelmän huoltokohteet HUOLTOVÄLI 250 km 800 km 1600 km 3200 km Ajokauden alussa Ilmaruuvi (kaasutinversiot) T T T T Kaasuttimien synkronointi T T T T Rikastimen vaijeri T V V V T Tyhjäkäynnin kierrosluku T T T T Kaasuvipu T T T T T Öljypumpun käyttövivun T T T T synkronointi Kaasuvaijeri V V V T TPS-anturin toiminta T T Polttoainesuodatin V (LX) V (LX+IQ) T Polttoaineletkut T T T T T Öljysuodatin V V Öljyletkut T T T Ilmasuodatinkotelo/suodatin T T T T T Kaasuttimien vedenpoisto T T T T Sähköjärjestelmän huoltokohteet HUOLTOVÄLI 250 km 800 km 1600 km 3200 km Ajokauden alussa Virtalukko T T T T T (Hätä)sammutuskatkaisin T T T T T Kaasuvivun turvakytkin T T T T T Mittariston varoitusvalot T T T T T Takavalo T T T T T Jarruvalo T T T T T Ajovalo T T T T T Akkuneste T T T T T Jarrujärjestelmän huoltokohteet HUOLTOVÄLI 250 km 800 km 1600 km 3200 km Ajokauden alussa Nesteletkujen reititys T T T T Letkujen kunto T T T T Nestevuodot T T T T Jarrupalat T T T T Jarrulevy T T T T Pysäköintijarru T T T T Jarrujärjestelmä T Jarruneste T T T V T T = Tarkastus P = Puhdistus R = Rasvaus V = Vaihto 50

52 MOOTTORIKELKAN HUOLTO Määräaikaishuolto-ohjelma Voitelukohteet HUOLTOVÄLI Jousituksen huoltokohteet Ajokauden 250 km 800 km 1600 km 3200 km alussa Suksien suuntaus T T T Etu - ja takajousituksen kiinnitys T T T T T Ohjauksen osien kiinnitys T T T T P Telaston osien kiinnitykset T T T T T Iskunvaimentajien öljyvuoto T T T T Telaston kääntöakselit T T T T T Jäähdytinelementtien kunto T T T T T Ohjainraudat T T T T T Suksen runko/olkatapin pultti T T T T T Suksen ja olkatapin kiinnitysholkki T/V* T/V* T/V* T/V* T/V* Olkatappi T T T T T Ohjauksen tukivarret T T T T T Ohjausakselin ylä- ja alakiinnitys T/V* T/V* T/V* T/V* T/V* Camberkulma T T T Ohjaustangon keskitys T T T T Etutukivarsien puslat T/V* T/V* T/V* T/V* T/V* Etupukin rajoitinhihnat T T T T T Liukumuovien kunto T T T T T Kuomun kiinnitys T T T T T T = Tarkastus P = Puhdistus R = Rasvaus V = Vaihto V* = koskee mallia Widetrak LX Ohjauksen ja suksien ripustuksen voitelukohteet IQ-runkoisten Polaris-moottorikelkkojen ohjauksen ja suksien ripustuksen nivelet ovat kestovoideltuja. Ne eivät tarvitse erillistä voitelua tai rasvausta. Widetrak LX mallien ohjauksen voitelukohteet ovat seuraavat: - ohjaustangon akselin yläkiinnitys (yleisvoiteluaine) - ohjaustangon akselin alakiinnitys - olkatapit - suksien kiinnitysakselit Ohjauksen voitelukohteissa käytetään Polaris All- Season-vaseliinia (PN ), jos toisin ei mainita. 51

53 MOOTTORIKELKAN HUOLTO Voitelukohteet Telaston voitelukohteet Pitkäjoustoisissa telastorakenteissa jousituksen komponenttien liikeradat ovat suuria, joten hyvien ajo-ominaisuuksien ja rakenteiden pienen kulumisen varmistamiseksi huolellinen voitelu on tarpeen. Polaris suosittelee telaston nivelien ja liukujen rasvanippojen voitelua Polaris All-Season-vaseliinilla (PN ) 800 km:n välein ja vähintään kerran vuodessa. Voitelu suoritetaan puristamalla vaseliinia rasvaprässillä telaston nippoihin (kuvassa tähdellä merkityt kohdat). Widetrak 52

54 MOOTTORIKELKAN HUOLTO Voimansiirron laakerien voitelu Ketjukotelon öljyhuolto Variaattorin ja vetoakselin laakerien voitelu, Widetrak LX Nestejäähdytteisellä, 600-kuutioisella moottorilla varustetussa IQ Widetrak-mallissa käytetään kestovoideltuja laakereita, niitä ei tarvitse voidella. Ilmajäähdytteisen Widetrak LX:n voimansiirron akselien laakerit tulee voidella huolto-ohjelman mukaisesti Polaris All-Season -vaseliinilla (PN ). Rasvanippa on nopeusmittarin anturin yläpuolella. 1. Löysää variaattoria. 2. Lisää vaseliinia rasvaprässin avulla rasvanipan kautta, kunnes vaseliinia pursuaa laakerin suojuksen alta. 2 painallusta yleensä riittää, käytä korkeintaan neljää painallusta. Voimansiirron akselien liitoksien voitelu Voimansiirron akselien liitoksissa on rasvanipat. Käytä kapeakärkistä rasvauspistoolia ja purista nippoihin rasvaa, korkeintaan neljä painallusta. Suositeltu voiteluaine Polaris All Season Grease HUOMAA: IQ Widetrak 600:n vaihteistolle menevä akseli on kiinteä, siinä ei ole rasvanippaa. Kaikkien Widetrak -mallien vetoakselissa on rasvanippa. 53

55 MOOTTORIKELKAN HUOLTO Ketjukotelon öljyhuolto Sytytystulpat Ketjukotelon öljymäärän tarkastus ja vaihto Widetrak-mallit Öljymäärä tarkistetaan mittatikusta kelkan ollessa tasaisella alustalla. Öljypinnan tulee olla mittatikun (1) SAFE merkkien välissä. HUOMAA: Vaihda öljy ensimmäisen 800 kilometrin ajon jälkeen ja sen jälkeen aina 1600 km välein tai vähintään kerran vuodessa. Puhdista tyhjennystulpan (2) magneetti aina öljyn vaihdon yhteydessä. Suositeltu ketjukoteluöljy: Synthetic Chaincase Lube (SCL) (PN ) 5,91 dl Ketjun kireyden säätö Widetrak-malleissa on automaattinen (huoltovapaa) ketjun kireyden säätö. Sytytystulpat Käytä aina lämpöarvoltaan sopivia ja kärkiväliltään oikeita sytytystulppia. Niiden vaihtoväli on 2-tahtimalleissa km. Työkalusarjan mukana toimitetaan sytytystulppa-avain. Suositellut sytytystulpat: Malli Sytytystulppa Kärkiväli Kiristys IQ Widetrak 600 NGK BPR9ES 0,7 mm Nm Widetrak LX Champion RN3C 0,7 mm Nm Sytytystulpan väri paljastaa suuntaa-antavasti kaasuttimien tai EFI-järjestelmän säädön tarkkuuden sekä moottorin kunnon. Ennen tarkastelua käyntilämpöisellä moottorilla tulee olla ajettu reippaasti tasavauhtia ja se on sammutettava suoraan vedosta. Normaali sytytystulppa: keskieristeen kärki harmaa tai vaalean ruskea ja ehjät elektrodit. Ylikuumentunut sytytystulppa: keskieristeen kärki valkoinen tai valkohileinen. Mahdollinen syy: väärä tulpan lämpöarvo tai polttoaineen suihkutuksen säädöt. Märkä/öljyinen tulppa: keskieristeen kärki musta. Mahdollinen syy: tukkeutunut ilmansuodatin, virheellinen polttoaineen annostelu. 54

56 MOOTTORIKELKAN HUOLTO Imuilman esisuodattimet Polttoainejärjestelmä Kaasuvaijerin voitelu Imuilman esisuodattimet Mittariston vieressä oleva ilmansuodatinkotelon imuaukko on suojattu vaahtomuovisella imuilman esisuodattimella. Se estää lumen pääsyn imukanavistoon. Puhdista esisuodatin aina irtolumesta. Suodattimien tukkeutuminen tai ajoneuvon käyttö ilman suodattimia saattaa johtaa moottorin vaurioitumiseen. Polttoaineen suodatin Widetrak LX-mallin polttoaineen suodatin on polttoainetankin sisällä, eikä se tarvitse huoltoa. IQ Widetrak 600:n tulee vaihtaa vähintään kerran vuodessa tai 3200 km välein, huoltoohjelman mukaisesti. Teetä vaihtotyö valtuutetussa Polaris-huollossa. Polttoaineletkut Polttoaineletkut on tarkistettava säännöllisesti ja vaihdettava tarvittaessa, erityisesti kesäsäilytyksen jälkeen. Letkut eivät saa olla puristuksissa tai jyrkästi mutkalla. Vaurioituneet polttoaineletkut on ensi tilassa vaihdettava. Älä käytä pihtejä polttoaineletkujen irrotuksessa, letkut voivat vaurioitua. Polttoaineen suihkutuksen (CFI) suuttimet, polttoainepumppu Kaikki elektronisen polttoaineen suihkutukseen liittyvät tarkastukset ja työt tulee teettää valtuutetusta Polaris-huoltopisteessä. Jos epäilet häiriöitä, ota yhteys Polaris-huoltoon. Kaasuvaijerin voitelu Voitele vaijeri Polaris Lubricant -öljyllä (PN ) tai vastaavalla, kylmässä notkeana pysyvällä yleisvoiteluaineella. Rikastimen ja sen vaijerin voitelu Voitele rikastimen vaijeri ja sen luisti ohuesti joko yleisvoiteluaineella tai vaseliinilla. Ennen kuin sammutat moottorin, käännä rikastimen vipu hetkeksi, jotta siihen mahdollisesti tiivistynyt kosteus haihtuisi. Se ehkäisee rikastimen jäätymistä. 55

57 MOOTTORIKELKAN HUOLTO Tuorevoiteluöljyjärjestelmä Kaasuttimien säätö Tuorevoiteluöljyn suodatin 2-tahtimallien tuorevoitelujärjestelmän öljynsuodatin on vaihdettava vuosittain tai 1600 km:n välein. HUOMAA: Polaris suosittelee kaikkien tuorevoitelujärjestelmään liittyvien huoltojen teettämistä valtuutetussa huoltopisteessä. HUOMAA: Tuorevoitelujärjestelmä on ilmattava suodattimen vaihdon jälkeen, muuten seurauksena on moottorivaurio. Tuorevoitelujärjestelmän suodattimessa on nuolimerkki osoittamassa öljyn oikean virtaussuunnan. Tuoreöljyvoitelujärjestelmän öljyletkujen huolto Tarkasta öljyletkujen kunto 3200 km:n välein ja erityisesti kesäsäilytyksen jälkeen. Kaasuttimien säätö Polaris-huolto tarkistaa ajoneuvon huoltojen yhteydessä kaasuttimien säädöt. Oikein säädetyt kaasuttimet varmistavat parhaan mahdollisen moottorin suorituskyvyn, polttoainetalouden sekä moottorin iän ja luotettavuuden. Tehtaan kaasutinsäädöt on optimoitu enintään -23 o C lämpötilaan. Kelkan käyttö säännöllisesti tätä kylmemmissä olosuhteissa vaatii kaasuttimien uudelleen säätämisen. Jos huomaat yhdenkin seuraavista asioista, kaasuttimet tarvitsevat mahdollisesti säätöä: - heikko käynnistyvyys - huono tyhjäkäynti - moottorin ylikuumeneminen - toistuvat sytytystulppien ongelmat - Moottori vastaa heikosti kaasuun eri kierrosalueilla. HUOMAA: Kaasuttimien säädöt on teetettävä valtuutetussa Polaris-huollossa. Heillä on kaasuttimien säätämisessä tarvittava tietotaito ja työkalut. VAROITUS! Bensiini on herkästi syttyvä neste, sen kaasuuntuminen aiheuttaa räjähdysvaaran. Kerää valuva polttoaine ilmatiiviiseen astiaan ja hävitä se asianmukaisesti. 56

58 MOOTTORIKELKAN HUOLTO Kaasuttimien vedenpoistoletkut Pakoaukon säätimet, pakoputkisto Kaasuttimien vedenpoistoletkut (Widetrak LX) Useimpien Polaris-kelkkojen kaasuttimissa on patentoidut kohokammion vedenpoistoletkut, joiden päissä on tyhjennystulpat. Letkut on tyhjennettävä vähintään kerran kaudessa tai 1600 km välein. Kohokammion tyhjennys: 1. Sulje polttoainehana. 2. Aseta keräysastia tyhjennysletkujen alle. 3. Löysennä letkuklemmaria (1) ja siirrä sitä. Irrota tulppa (2) ja anna letkun tyhjentyä. 4. Puhdista tulppa ja asenna se takaisin paikalleen. Kiristä letkuklemmari huolellisesti. Pakoaukon säätimien puhdistus (IQ Widetrak 600) Nestejäähdytteisten mallien pakoaukon säätimien (VES) toiminnan säännöllinen tarkastus ja puhdistus on tärkeää moottorin moitteettoman toimivuuden varmistamiseksi. Säätimien tarkastus ja puhdistus tulee teettää 1600 km:n välein (kuuluu huolto-ohjelmaan) valtuutetussa Polaris-huollossa. Käytä pakoaukon säätimellä varustetuissa moottoreissa vain suositeltua, pakoaukonsäätimille suunniteltua kaksitahtiöljyä (VES-öljy). Pakoputkisto Tarkasta pakoputkisto kulumisen ja vaurioiden havaitsemiseksi jokaisessa isossa huollossa. Anna putkiston jäähtyä täysin ennen tarkastusta. Nosta kuomu ja tarkasta äänenvaimentajan kunto sekä pakoputkiston paisuntakammio mahdollisten murtumien varalta. Tarkasta jousien ja tukien kunto, vaihda vaurioituneet osat tarvittaessa. Kaksitahtimallien pakoputkiston liitoskohdista saattaa vuotaa pakokaasua, mikä likaa moottoritilaa. Puhdista öljynsekaiset jäämät tarvittaessa. 57

59 MOOTTORIKELKAN HUOLTO Jäähdytysjärjestelmä Ylikuumenemisen varoitusvalo Jäähdytysjärjestelmä Tarkasta puhallinjäähdytteisten mallien tuulettimelle tuleva ja siltä lähtevä ilmakanava säännöllisesti murtumien varalta. Korjaa kaikki jäähdytysputkiston viat välittömästi. Polaris käyttää nestejäähdytteisissä kelkkamalleissa tislatun veden ja etyyliglykolin seosta suhteessa 60/40. Sen pakkaskestävyys on -45 o C. Älä koskaan lisää jäähdytysjärjestelmään vesijohto- tai luonnon vettä. Siinä olevat mineraalit saattavat aiheuttaa moottorin osien syöpymistä. Käytä puhdistettua (akku) vettä. Jäähdytysneste varastoidaan moottoritilassa olevaan paisuntasäiliöön. Jäähdytysnesteen määrän tulee asettua kylmänä paisuntasäiliöön merkatun alarajan (COLD FILL) yläpuolelle ja kuumana ylärajamerkin alapuolelle. Jäähdytysneste suositellaan vaihdettavaksi 2 vuoden välein, koska se menettää ominaisuuksiaan ja nesteeseen kerääntyvä lika aiheuttaa vesipumpun tiivisteiden kulumista. Nesteen vaihdon yhteydessä jäähdytysjärjestelmä on huuhdeltava ja jäähdytysjärjestelmän suodatin on vaihdettava. Huuhtelu tehdään moottorin ollessa kylmä. Moottorin ylikuumenemisen varoitusvalo Polaris-moottoreissa käytetään ylikuumenemisen ehkäisy- ja varoitusjärjestelmää. Moottorin tai jäähdytysnesteen lämpötilan noustessa yli 80 o C sytytysennakko muuttuu myöhäisemmäksi. Lämpötilan nousu yli 93 asteen sytyttää ylikuumenemisen varoitusvalon. Ylikuumeneminen johtaa moottorin käyntihäiriöihin. Jäähdytä moottori ennen matkan jatkoa. HUOMAA: Jos moottorin ylikuumenemisen merkkivalo syttyy, kelkka on pysäytettävä välittömästi. Anna moottorin jäähtyä ja jatka matkaa rauhallisesti, mahdollisimman syvässä ja pehmeässä lumessa ajaen. Pysähdy tarvittaessa jäähdyttämään moottoria. Ota yhteys Polaris-huoltoon ylikuumenemisen syyn selvittämiseksi. VAROITUS! Älä avaa jäähdytysnesteen paisuntasäiliön korkkia, jos moottori on kuuma. Säiliössä vallitsee ylipaine, joka purkautuu höyrynä korkin avauksessa. HUOMAA: Jäähdytysnestejärjestelmän painekorkin vaihto tarvikeosaan saattaa muuttaa jäähdytysjärjestelmän toimintaa, mikä voi johtaa moottorin vaurioitumiseen. Käytä aina alkuperäisiä Polaris-varaosia. 58
