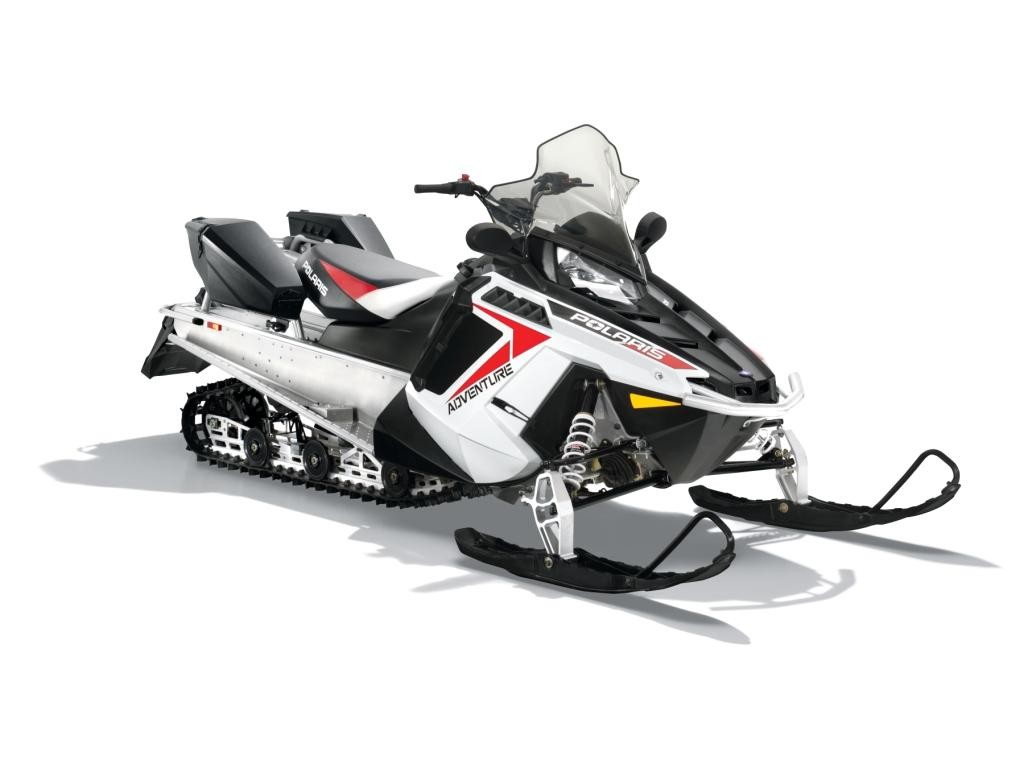

1 2014 INDY 550 LXT INDY 550 / 600 VOYAGER INDY 550 ADVENTURE X2 OMISTAJAN KÄSIKIRJA

2 SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE 4 AJONEUVON TUNNISTETIEDOT 5 TURVALLISUUS Yleiset turvallisuusohjeet ja varoitusmerkinnät 6 Varoitustarrat ja niiden sijainti 7-9 Käyttäjän turvallisuus Suositellut turvavarusteet matkalle 14 AJONEUVON RAKENNE Hallintalaitteet 15 Tavaroiden kuljetus 16 Matkustajan käsituen säätö 16 Polttoainelaadun valinta (Indy 600 Voyager) 17 Polttoainehana (550-kuutioiset mallit) 17 Sivulaukut ja matkustajan lisäistuin 18 MOOTTORIKELKAN KÄYTTÖ Moottorin ohjausjärjestelmän suojatoiminnot (DET) 18 Mittaristo 550-kuutioiset Mittaristo ja mittariston toiminnot, Indy 600 Voyager Moottorin diagnostiikkatoiminto Ajonestolaite (koodattava lisävaruste) JOUSITUKSEN SÄÄDÖT 33-3 Etujousitus Telaston jousitus Ohjaustangon säätö 38 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Tarkastuskohteiden taulukko 39 Tarkastuskohteet Sisäänajo 45 Moottorin kylmäkäynnistys 45 Lämpimän moottorin käynnistäminen 46 Liian rikasta seosta saaneen moottorin käynnistys 46 Hätäsammutin ja -sammutus Kaasuvivun turvakytkin 48 Moottorikelkan lämmityskäyttö 49 Peruutusvaihteen käyttö 49 Moottorikelkalla hinaaminen 50 PÄIVITTÄINEN SÄILYTYS 50 1

3 TURVALLISUUSOHJEITA, lyhyt yhteenveto 51 Päästörajoitusten täyttäminen 51 MOOTTORIKELKAN HUOLTO Määräaikaishuolto-ohjelmataulukot Moottorin ja ketjukotelon kiinnityksen tarkastus 55 Telaston voitelukohteet 56 Voimansiirto, veto- ja väliakselin laakerit 56 Ketjukotelon öljyhuolto ja ketjun tarkastus 57 Sytytystulpat 58 Imuilman esisuodatin 58 Polttoainejärjestelmä 58 Tuorevoitelujärjestelmän huolto 59 Kaasuvaijerin voitelu 59 Kaasuttimen huolto (Indy 550) Moottorin kiertymisen rajoitin 60 Pakojärjestelmä 61 Jäähdytysjärjestelmä Jarrujen huolto 63 Ajovalot 64 Voimansiirron huolto, variaattori Ohjauslaitteet ja suksien suuntaus Suksien ohjainraudat 68 Telamaton huolto Akku 72 Kausisäilytys Mittariston puhdistus 74 Moottorikelkan kuljettaminen 74 Kelkan ajo peräkärryyn 74 Vianetsintätaulukko, alusta 75 Vianetsintätaulukko, moottori 76 Vianetsintätaulukko, voimansiirto Huoltokirjamerkinnät Polaris-moottorikelkkojen huoltotuotteet 83 Tekniset tiedot 84 Copyright 2013 Polaris Sales Inc. Kaikki tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä olevaan tuotetietoon. Jatkuvan tuotekehityksen vuoksi joitakin rakenteiden yksityiskohtia on voitu muuttaa julkaisun painamisen jälkeen. Julkaisun osittainenkin lainaaminen tai kopiointi on kielletty. 2

4 TERVETULOA POLARIS-TIIMIIN! Olet valinnut laadukkaan Polaris-ajoneuvon. Ne ovat luokissaan edelläkävijöitä ja tunnettuja laadustaan. Polaris Industries Inc. tuottaa moottorikelkkoja ATV-ajoneuvoja eli mönkijöitä rinnakkain istuttavia Ranger-maastoajoneuvoja Victory-moottoripyöriä vähäpäästöisiä erikoisajoneuvoja Polaris-ajoneuvot kuuluvat luokissaan ehdottomaan parhaimmistoon. Vuosikymmenten kokemus suunnittelusta sekä tuotannosta antaa mahdollisuuden toteuttaa kilpailukykyisiä ja huippulaatuisia tuotteita. Ajoneuvon turvallisen käytön kannalta on tärkeää tutustua huolellisesti tähän omistajan käsikirjaan ja noudattaa siinä annettuja ohjeita. Ajoneuvon käyttöön liittyy aina vakavan loukkaantumisen tai pahimmillaan hengen menetyksen riski. Riskien tiedostaminen ja niiden välttäminen on ehdottoman tärkeää. Käsikirjasta löytyvät ohjeet ajoneuvon päivittäisten tarkastusten sekä huoltotoimenpiteiden tekemiseen. Polaris suosittelee suurempien huoltojen ja korjausten teettämistä valtuutetussa Polaris-huoltopisteessä. Paikallinen Polaris-kauppiaasi tuntee tuotteen perinpohjaisesti ja on valmis auttamaan kaikissa ongelmatilanteissa. Häneltä löytyvät myös laadukkaat Polaris-lisävarusteet ja tarvikkeet. HUOMAA: Omistajan käsikirja kuuluu kelkan perusvarusteisiin. Se tulisi olla aina mukana, kun moottorikelkkaa käytetään. Jos ajoneuvo myydään, omistajan käsikirjan tulee siirtyä uudelle omistajalle. Jotkut tässä omistajan käsikirjassa esitetyt kuvat tai tekniset toimenpiteet saattavat poiketa ajoneuvosi rakenteista. Noudata tässä käsikirjassa esitettyä huolto-ohjelmaa. Sen mukaisesti tehdyt huollot ja tarkastukset varmistavat ajoneuvon turvallisuuden sekä luotettavan toiminnan. TAKUUEHDOT 1. Takuuaika on 24 kuukautta ostopäivästä lukien (yksityiskäyttö). 2. Huoltotaulukossa X-merkityt kohteet on suoritettava valtuutetussa Polarishuollossa. 3. Takuu ei korvaa normaalisti kuluvia osia kuten ketjua, telamattoa tai variattorin hihnaa. 4. Takuu raukeaa, jos ajoneuvoon tehdään rakenteellisia muutoksia tai sitä käytetään kilpailuissa. 5. Takuu ei korvaa virheellisestä käytöstä aiheutuvia vaurioita. 6. Takuukortin allekirjoitus vastaa takuusopimusta. 7. Suoritetut huollot merkitään ohjekirjan lopussa olevaan huoltokorttiin sekä mukana tulevaan huoltovihkoon. Brandt-Polaris Oy - Huolto-osasto 3

5 TAKUUKORTIN TÄYTTÖOHJE POLARIS TAKUUKORTTI / WARRANTY CARD (malli). Takuukortin täyttö tapahtuu Extranetin kautta, sähköisesti. HUOMAA: Allekirjoitukset tulostuksen jälkeen! 4

6 AJONEUVON TUNNISTETIEDOT Kirjoita muistiin ajoneuvosi moottorin, rungon ja virta-avaimen tunnistetiedot seuraaville, niille varatuille riveille. 1. Kelkan tyyppikilpi sekä rungon numero sijaitsevat ajoneuvon oikealla puolella, telatunnelin sivussa. 2. Moottorin sarjanumero löytyy käynnistinkotelon kopasta. Ilmoita varaosia tilatessasi moottorikelkan malli sekä moottorin koko ja tyyppi. AJONEUVON TUNNISTETIEDOT : Kelkan malli- ja moottoritiedot: Rungon valmistenumero: Moottorin sarjanumero: Virta-avaimen numero: HUOMAA: Käytössä oleva ja vara-avain on säilytettävä eri paikoissa. Virta-avaimesta saat teetettyä kopion vain käyttämällä alkuperäistä virta-avainta mallina. Jos hukkaat molemmat virta-avaimet, virtalukko pitää vaihtaa. 5

7 TURVALLISUUS Yleiset turvallisuusohjeet Moottorikelkalla ajaminen vaatii täydellistä keskittymistä. Älä koskaan käytä kelkkaa jos olet alkoholin, huumeiden tai huomiokykyyn vaikuttavien lääkkeiden (kolmiolääkkeet) vaikutuksen alainen. Edellä mainitut aineet heikentävät huomiokykyä sekä pidentävät reaktioaikaa. Moottorikelkka on nopea ja suorituskykyinen ajoneuvo. Sen turvallinen käyttö edellyttää huolellisuutta sekä ajettaessa että ajoneuvon ylläpidossa. Tarkasta ajoneuvon kunto sekä hallintalaitteiden virheetön toiminta aina ennen liikkeelle lähtöä. Kun ajat, ennakoi riskejä sekä noudata liikennesääntöjä. Polaris-moottorikelkat ovat kestäviä ja turvallisia ajoneuvoja, kun niitä käytetään tässä omistajan käsikirjassa annettujen ohjeiden mukaisesti. Kaikki ajoneuvon rakenteeseen tehdyt muutokset, erityisesti suorituskykyä lisäävät, saattavat johtaa rakenteiden rikkoutumiseen ja merkittävään turvallisuusriskin kasvamiseen. ÄLÄ TEE RAKENNEMUUTOKSIA TÄHÄN AJONEUVOON. Erityisesti huippunopeutta lisäävät muutokset ovat vaarallisia, koska ajoneuvon jarrut sekä iskunvaimennus saattavat jäädä alamittaisiksi. Se voi johtaa ajoneuvon hallinnan menettämiseen. Polaris mitätöi ajoneuvokohtaisen takuun voimassaolon, jos ajoneuvoon tehdään suorituskykyä parantavia rakennemuutoksia tai lisävarusteasennuksia. Polaris suosittelee noudattamaan ehdottomasti tässä omistajan käsikirjassa annettuja käyttö- ja huolto-ohjeita. Ajoneuvon turvallisuuden varmistaminen vaatii huolto-ohjelman mukaisesti ja ammattitaitoisen Polaris-huollon tekemiä tarkistuksia sekä huoltoja. Älä luovuta ajoneuvoa vieraalle varmistamatta sitä, että hän on lukenut ja ymmärtänyt omistajan käsikirjassa sekä varoitustarroissa kerrotut ohjeet. Varoitusmerkinnät Tässä omistajan käsikirjassa käytetään seuraavia varoitusmerkintöjä havainnollistamaan mahdollisia turvallisuusriskejä tai ajoneuvon rakenteiden vaurioitumisen vaaran. VAROITUS! Huutomerkki ja teksti VAROITUS! (WARNING) kehystettynä varoittaa vakavan onnettomuuden tai hengen menettämisen riskistä. HUOMAA Tämä merkintä (CAUTION) kertoo ajoneuvon vaurioitumisen mahdollisuudesta. NEUVO Neuvo-merkinnällä (NOTE) ilmaistuissa kohdissa kerrotaan erityisen tärkeitä ohjeita tai muita neuvoja. Kielto -merkintä on liitetty toimenpiteisiin, jotka saattavat johtaa ajoneuvon vaurioitumiseen ja siten välillisesti loukkaantumisen tai hengenvaaran riskin kasvamiseen. 6

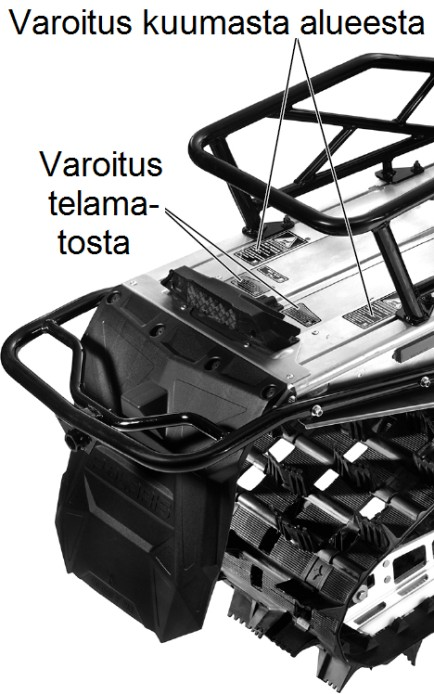

8 TURVALLISUUS Varoitustarrat ja niiden sijainti Noudata ajoneuvon eri osiin sijoitettujen varoitustarrojen ohjeita. Jos tässä omistajan käsikirjassa olevat varoitustekstit poikkeavat ajoneuvoon sijoitetuista varoitustarroista, NOU- DATA AJONEUVOSSA OLEVIEN VAROITUSTARROJEN OHJEITA. Seuraavat kuvat havainnollistavat varoitustarrojen sijaintia. Tarroihin painettu varoitusteksti on suomennettu seuraavissa kohdissa. VAROITUS! - varoitustarra 1, tuorevoiteluöljysäiliössä tai variaattorin suojapellin päällä. Älä käytä moottoria kuomu ylhäällä. Älä tee säätöjä moottorin käydessä. Älä käytä moottoria tämä kansi (variaattorin hihnan suoja) ylhäällä. Älä koskaan käytä moottoria ilman variaattorin hihnaa. Älä koskaan huolla kytkintä/variaattoria itse teetä työt valtuutetussa huoltopisteessä. Nestejäähdytteinen Indy 600 Voyager VAROITUS! - varoitustarra 2, paisuntasäiliön korkin päällä Älä avaa korkkia moottorin ollessa kuuma. Tarkasta [painekorkin] toiminta tai vaihda se jäähdytysnesteen vaihdon yhteydessä. Kun avaat, paina korkkia ensin ja kierrä sitten. VAROITUS! - varoitustarra 3, telatunnelin takaosassa Kuuma alue. Älä koske. Seurauksena voi olla palovamma. Koko telatunnelin yläosa voi olla kuuma. Käytä vain POLA- RIS-yhtiön tähän malliin hyväksymiä lisävarusteita. VAROITUS! - varoitustarra 4, telatunnelissa, kaikki mallit Varo pyörivää telamattoa. Älä istu istuimen takaosassa tai tavaratelineellä. Kosketus telamattoon tai istuimelta putoaminen voi aiheuttaa loukkaantumisen tai hengenvaaran. 7

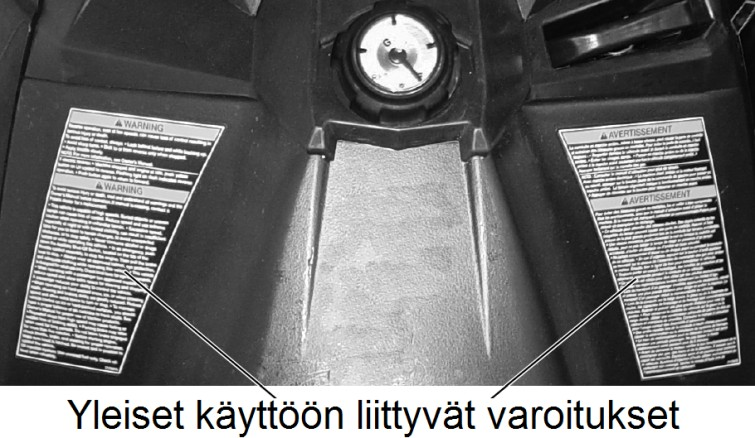

9 TURVALLISUUS Varoitustarrat ja niiden sijainti VAROITUS! - varoitustarra 5, ohjaamon etupaneelissa o Välttääksesi vakavan loukkaantumisen ja hengenvaaran, tutustu huolellisesti tässä ajoneuvossa oleviin sekä omistajan käsikirjan varoituksiin ja ymmärrä niiden sisältö ennen ajoneuvon käyttämistä. Jos omistajan käsikirja on kadonnut, hanki uusi Polaris-kauppiaalta. o Tämä moottorikelkka on nopea ajoneuvo. Noudata erityistä varovaisuutta ja hiljennä vauhtia tuntemattomassa tai vaikeakulkuisessa maastossa. o Kova vauhti, pimeys tai näkyvyyttä heikentävät sääolosuhteet pienentävät mahdollisuuksia reagoida yllättävien esteiden tai maastomuutosten kohdalla. o Älä aja kelkkaa alkoholin, huumeiden tai havaintokykyyn vaikuttavien lääkkeiden vaikutuksen alaisena. o Hätätapauksissa sammuta moottori painamalla kaasuvivun rungon päällä olevaa punaista katkaisinta (tappokatkaisija). Sen jälkeen kytke pysäköintijarru. Tarkasta sammutuskatkaisijan toiminta säännöllisesti moottorin käydessä tyhjäkäyntiä. o Käytä aina hyväksyttyä kypärää, tarkoituksenmukaista ajoasua sekä suojaa silmäsi. o Tämä ajoneuvo on tarkoitettu vain aikuisten käyttöön, sitä ei saa luovuttaa alaikäisille. Tarkasta vallitseva lainsäädäntö. o Matkustajan paino (kahden henkilön mallit) heikentää merkittävästi ajoneuvon hallittavuutta, jarrutusmatka kasvaa ja kääntyminen vaikeutuu. Aja matkustajan kanssa hitaammin ja ennakoi huolellisesti mutkat sekä jarrutukset. o Jäisellä reitillä, polanteella, jäällä ja teiden ylityksissä ajoneuvon ohjattavuus heikkenee ja jarrutusmatka pitenee. Vähennä nopeutta ja ole erityisen varovainen varmistaaksesi ajoneuvon hallinnan. o Moottorikelkkaan vaihdetut suksien ohjainraudat sekä telamaton nastat vaikuttavat ohjautuvuuteen. Varmista ohjainrautojen ja nastojen keskinäinen tasapaino, jotta ajoneuvon hallittavuus säilyisi hyvänä kaikissa olosuhteissa. Tutustu Omistajan käsikirjassa oleviin suosituksiin. o Toistuvat suurista nopeuksista tehdyt jarrutukset saattavat johtaa jarrutehon hiipumiseen. o Pysäköintijarru saattaa löystyä pitkän käytön aikana. Älä käytä sitä viittä minuuttia kauempaa. o Ennen moottorin käynnistämistä tarkasta kaasu- ja jarruvivun sekä ohjauksen normaali toimivuus. Varmista kuomun ja sivupaneelien kiinnitys. Asetu sellaiseen asentoon, että kykenet hallitsemaan ajoneuvon. Moottorin tuoreöljyvoitelujärjestelmä. Käytä vain tavallista bensiiniä. Tarkasta tuorevoiteluöljyn määrä tankkauksen yhteydessä. 8

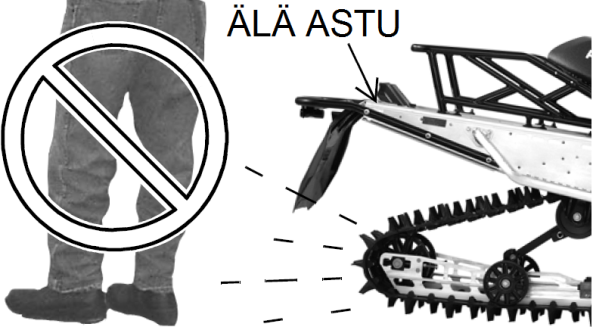

10 TURVALLISUUS Varoitustarrat ja niiden sijainti Käyttäjän turvallisuus VAROITUS! - varoitustarra 6, ohjaustangon akselin ja polttoainetankin korkin välissä NO PASSENGER tai PASSENGER Tämä ajoneuvo on tarkoitettu vain yhden henkilön käytettäväksi. Tämä ajoneuvo on tarkoitettu ajajan lisäksi yhden matkustajan kuljettamiseen. VAROITUS! - varoitustarra 7, istuimen sivuilla etupaneelissa Peruuttaminen myös hitaasti suoritettuna lisää aina onnettomuusriskiä, koska ajoneuvon hallittavuus vaikeutuu. Noudata seuraavia ohjeita: - tarkasta ennen peruuttamista että harkitsemasi ajoreitti on vapaa - vältä jyrkkiä käännöksiä - kytke peruutusvaihde vain tyhjäkäynnillä - käytä kaasuvipua rauhallisin painalluksin Jos haluat lisätietoa, tutustu omistajan käsikirjaan. Sähköinen peruutusvaihde: Pysäytä ajoneuvo ja anna sen käydä tyhjäkäynnillä. Paina ohjaustangon vasemmassa katkaisinrungossa olevaa keltaista nappia. Mittariston vilkkuva varoitusvalo kertoo peruutusvaihteen kytkeytyneen. Paina nappia uudestaan, kun haluat lähteä ajamaan eteenpäin. Mukana pidettävä turvavarustus Vältä mahdollisuuksien mukaan yksin ajamista, varsinkin vaativissa olosuhteissa. Pidä aina huoli siitä, että joku tietää missä ja milloin olet moottorikelkalla liikkeellä. Pidä kartta sekä moottorikelkan omistajan käsikirja aina mukanasi. Varaudu onnettomuuden tai teknisen vaurion riskiin. Pidä mukanasi: - ylimääräisiä, kuivia vaatteita - tulentekovälineitä - ruokaa ja juomaa - taskulamppua - ensiapuvälineitä - matka- tai radiopuhelinta. Moottorikelkan teknisen vian varalle ota mukaasi: - ylimääräinen sytytystulppasarja - uusi variaattorin hihna - köyttä ja muita sitomisvälineitä - pultteja ja muttereita - voiteluöljyä - polttoainetta 9

11 TURVALLISUUS Käyttäjän turvallisuus Aja vastuullisesti noudata lainsäädäntöä. Muista riittävät turvavälit. Erilaisten moottorikelkkojen ajokäytös poikkeaa toisistaan. Jos moottorikelkalla ajetaan huolimattomasti tai suorastaan väärin, onnettomuusriski kasvaa myös parhaimmissa olosuhteissa. Jos et ole ajanut moottorikelkalla aikaisemmin, tutustu siihen ja sen ominaisuuksiin erilaisissa olosuhteissa mahdollisimman turvallisella alueella. Myös kokeneille ajajille suositellaan uuteen malliin perehtymistä tutustumista ennen vaativia ajosuorituksia. o Moottorikelkan ohjautuvuuteen vaikuttaa merkittävästi ajajan kehon sijoittuminen, erityisesti nopeissa mutkissa, syvässä lumessa ja mäkisessä maastossa. Aloita ajoneuvoon tutustuminen aina helpossa, esteettömässä ympäristössä. o Jos luovutat moottorikelkan jollekulle muulle, huolehdi riittävästä ajamiseen ja sääntöihin perehdyttämisestä sekä varmista kokeilijan ajotaitojen taso. o Älä "hyppyytä" kelkkaa suurissa epätasaisuuksissa. Hypyn seurauksena voi jousitus pohjata ja voit saada selkävamman. Indy-mallien jousitus on suunniteltu tavanomaisiin olosuhteisiin, ei hyvin urheilullisiin, hyppyjä sisältäviin ajosuorituksiin. o Ota huomioon vastaantuleva liikenne suuntaamalla ajovalo oikein ja hiljentämällä tarvittaessa nopeutta. o Älä aja liian lähellä edellä ajavaa, jos ajat ryhmässä. Varmista riittävä turvaväli yllättävien jarrutusten ja edellä ajavan telamatosta lentävän lumen ja jään varalta. Pidennä turvaväliä jäisellä alustalla ja pimeällä ajettaessa. Ennakoi muiden moottorikelkkojen liikkuminen sekä muut onnettomuuden riskit. o Poista aina virta-avain virtalukosta, kun jätät kelkan. Kelkan turvallinen käyttö vaatii hyvää fyysistä ja henkistä kuntoa. Henkisesti tai fyysisesti sairas tai vajaakuntoinen kuljettaja on riski itselleen ja ympäristölle. Tunne kelkkasi ja taitotasosi kuljettajana. Lue huolellisesti omistajan käsikirja, opettele päivittäiset perushuollot ja tarkastukset. Noudata sääntöjä ja asetuksia. Ole erityisen varovainen teiden ja rautateiden lähialueilla, pimeällä sekä lumisateen tai sumun haitatessa näkyvyyttä. Kelkan käyntiääni peittää muiden ajoneuvojen äänet. Tarkasta ympäristö aina teitä tai muita liikenneväyliä ylitettäessä. Käytettävä nopeus Sovita nopeutesi aina vallitseviin olosuhteisiin ja nopeusrajoituksiin. Aja erityisen varovaisesti huonoissa olosuhteissa kuten pimeässä, sumussa tai lumisateessa. HUOMAA: 60 km/h nopeudella moottorikelkka etenee noin 18 metriä sekunnissa. Kahden sekunnin taakse vilkaisun aikana kelkka etenee 36 metriä. 100 km/h nopeudessa kelkka etenee kahdessa sekunnissa noin 57 metriä. Älä pelleile satulassa Moottorikelkalla ajaminen vaatii täydellistä keskittymistä ajosuoritukseen. Asetu tukevasti istuimelle, suuntaa katse eteenpäin ja aseta jalat jalkatuille. Älä roiku istuimen takaosassa tai tavaratelineellä. Älä ylitä sallittuja tavarateline/vetokoukkukuormia. 10

12 TURVALLISUUS Käyttäjän turvallisuus Ajovarusteet Tunne ajoympäristö Vähennä ajonopeutta tuntemattomilla alueilla. Varo lanka- ja piikkilanka-aitoja. Ole erityisen varovainen aamulla ja iltahämärässä. Varmista paikallisilta asukkailta jään paksuus ja yleinen kunto ennen jääosuuksien ylitystä. Ajovarusteet Maastoajoneuvolla ajaminen edellyttää suojaavien varusteiden käyttöä turvallisuuden ja mukavuuden takaamiseksi. Käytä aina kuhunkin ajosuoritukseen sopivaa ajovarustusta. 1. Kypärä Kypärä on tärkein suojavarusteista, se suojaa vakavilta päävammoilta. Käytä vain viranomaisten hyväksymää kypärää (E-hyväksyntä). 2. Silmien suojaus Käytä laadukkaita ajolaseja tai kypärään kiinteästi asennettua suojavisiiriä. Älä luota aurinkolaseihin silmien suojana, silmien suojainten tulee olla valmistettu särkymättömästä materiaalista. Pidä ajolasit tai visiiri puhtaina. 3. Ajohanskat Tiukasti istuvat, moottorikelkkakäyttöön suunnitellut, suojilla varustetut ovat parhaita. 4. Jalkineet Polaris suosittelee jalkaterän sekä nilkan hyvin suojaavien, moottorikelkkakäyttöön suunniteltujen saappaiden käyttöä. 5. Vaatetus Käytä aina ajo-olosuhteisiin sopivia ajovarusteita. Ota huomioon olosuhteiden mahdolliset nopeat muutokset sekä ajoviiman vaikutus (katso seuraava sivu). Varaudu onnettomuuksien tai teknisten ongelmien varalle riittävällä määrällä lämpimiä vaihtovaatteita. VAROITUS! Vältä liian löysien ajovarusteiden tai pitkän kaulaliinan käyttöä. Lepattava vaatekappale saattaa tarttua ajoneuvon liikkuviin osiin tai ohitettavaan kohteeseen. Vaatekappaleen tarttuminen voi johtaa onnettomuuteen tai hengenvaaraan. 11

13 TURVALLISUUS Käyttäjän turvallisuus Ajonopeuden vaikutus paleltumisriskin syntymiseen Oheisesta taulukosta selviää ajonopeuden vaikutus ajoviimalle alttiisiin kohtiin aiheutuvaan pakkasvaikutukseen. Moottori ja voimansiirto Varo telamattoa Pysy lämmityskäytössä riittävän etäällä pyörivästä telamatosta. Älä kaasuta voimakkaasti lämmityskäytön aikana tai jos telamatto roikkuu vapaana. Varo käsien, jalkojen tai vaatteiden joutumista kosketuksiin pyörivän telamaton kanssa. Virheelliset työskentelytavat voivat johtaa onnettomuuteen. VAROITUS! Pyörivä telamatto on aina turvallisuusriski, älä työskentele liian lähellä sitä. 12

14 TURVALLISUUS Käyttäjän turvallisuus Moottori ja voimansiirto Älä tee säätötöitä jos moottori on käynnissä Sammuta moottori aina ennen moottorin kuomun avaamista. Tee tarvittavat säädöt ja käynnistä moottori vasta sen jälkeen, kun olet sulkenut moottoritilan kuomun. Älä käytä moottoria variaattorin suojakansi auki tai poistettuna. Variaattorin suojarakenteet estävät sormien, vaatteiden tai muiden ulkopuolisten esineiden joutumista kosketuksiin voimansiirron osien kanssa. Ne myös suojaavat moottorikelkan muita rakenteita variaattorin tai muun voimansiirron rikkoutuessa. Älä koskaan poista variaattorin suojarakenteita tai aja ne auki. Älä käytä moottoria ilman variaattorin hihnaa. Moottorin käyttö ilman variaattorin hihnaa voi johtaa moottorin ryntäämiseen ylikierroksille ja moottorivaurioon. Hihnan poistamista vaativat huoltotoimenpiteet tulee teettää valtuutetussa Polaris-huollossa. Älä koskaan huolla tai korjaa variaattoria tai muuta voimansiirtoa. Variaattorivoimansiirron suuret pyörintänopeudet vaativat osien tarkkaa keskinäistä sovittamista, mikä tehdään tehtaalla tasapainottamalla sekä kytkin että variaattori. Kaikki voimansiirtoon liittyvät huollot ja korjaukset tulee teettää valtuutetussa Polaris-huollossa. Jään ja lumen keräytyminen ajoneuvon rakenteisiin Poista aina ajoneuvon rakenteisiin kerääntynyt jää ja lumi Ajoneuvon ohjauksessa tai telamatossa ja sen jousituksessa saattaa olla tiiviiksi pakkautunutta lunta tai jäätä. Poista se aina ennen ajosuoritusta. Varmista ohjauksen toimivuus kääntämällä suksia käsivoimin ohjauksen ääriasentojen välillä. Ajaminen tuntemattomassa maastossa Mäissä ajaminen Siirrä vartaloasi aina ylämäen suuntaan, eli alamäessä mahdollisimman taakse, ylämäessä mahdollisimman eteen ja alas sekä rinnettä sivuttain ajettaessa ylärinteen puolelle. Vedätä moottorilla tasaisesti, myös alamäessä siten, ettei kelkka valu vapaasti. Jyrkissä laskuissa käytä jarruja jaksoittain. Jatkuva jarru päällä ajaminen saattaa johtaa jarrutehon hiipumiseen. Käännä jyrkässä ylämäessä moottorikelkan keula alaspäin ennen kuin veto tai telamaton pito lopullisesti loppuu. 13

15 TURVALLISUUS Käyttäjän turvallisuus Ajaminen syvässä lumessa Kehon painopisteen sijainti vaikuttaa ohjautuvuuteen Syvässä lumessa ajettaessa moottorikelkka ei aina ohjaudu ohjaustankoa kääntämällä. Siirrä kehosi painoa aktiivisesti sisäkurvin puolelle, tarvittaessa siirry kokonaan sisäkurvin puoleiselle astinlaudalle ja tue ylävartaloa ohjaustangon keskellä olevan kaaren avulla. Lumeen uponneen moottorikelkan saaminen liikkeelle Jos kelkkasi uppoaa syvään lumeen eikä lähde ajaen irti, nouse kelkan etupuolelle. Tamppaa suksien ja keulaosan alla olevaa lunta mahdollisimman tiiviiksi parin metrin matkalta kelkan etupuolelta. Lähde liikkeelle rauhallisesti kaasua painaen, jotta kytkin ottaa kiinni pehmeästi ja pito säilyy. Lisää kaasua maltillisesti heti kelkan lähdettyä liikkeelle. Imuilman esisuodattimet Älä aja moottorikelkalla, jos sen imuilman esisuodattimet on poistettu tai sen imukanavistosta on poistettu osia. Suodattimet estävät lumipölyn pääsyn moottoriin. Niiden poistaminen voi johtaa moottorivaurioon. Ajaminen liukkaalla (jäisellä) alustalla Älä koskaan yritä muuttaa moottorikelkan suuntaa jäisellä tai muuten liukkaalla alustalla nopeilla ohjausliikkeillä tai jarrun avulla. Aja ja ohjaa erityisen varovaisesti, hiljennä tarvittaessa vauhtia niin paljon, että ajoneuvon ohjautuvuus säilyy. HUOMAA: Roiskuva lumi voitelee telamaton liukukiskot sekä suorittaa nestejäähdytetyn moottorin jäähdytyksen. Liian vähäinen lumikerros johtaa telamaton liukukiskojen sulamiseen sekä mahdollisesti moottorin ylikuumenemiseen. Jos joudut ajamaan vähälumisella alustalla, laske nopeutta huomattavasti ja pyri koukkaamaan syvempään lumeen aina kun siihen tulee mahdollisuus. Suositellut turvallisuutta lisäävät varusteet matkalle Seuraavat varusteet lisäävät moottorikelkkamatkan turvallisuutta: Variaattorin varahihna Kartta ja kompassi Ensiapupakkaus Hinausköysi- tai liina Varasytytystulpat 2-tahtiöljyä Varapolttoainetta Ajoneuvon käyttöohje Lämmintä, kuivaa vaatetta Tulentekovälineet Puukko ja/tai kirves Huopa / avaruushuopa 14

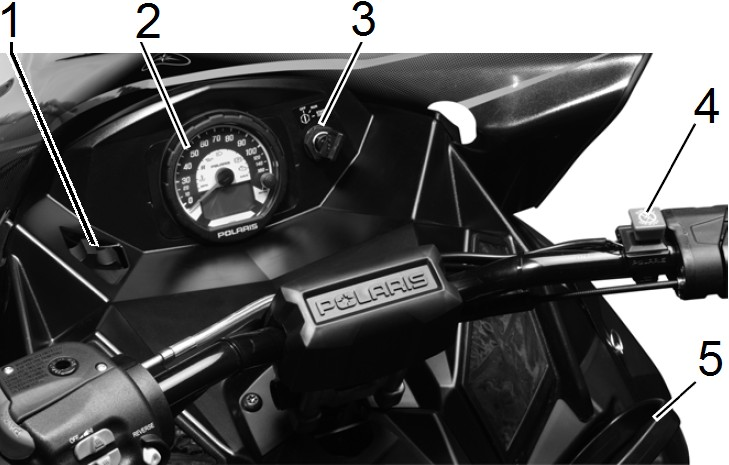

16 AJONEUVON RAKENNE Yleiskuva Hallintalaitteet 1. Alakuomu 2.Suksi 3. Etupuskuri 4. Kuomu 5. Ajovalo 6. Taustapeili 7. Tuulilasi 8. Ohjaustanko 9. Polttoainetankin korkki 10. Istuin 11. Matkustajan istuin 12. Matkustajan selkänoja 13. Tavarateline 14. Takavalo 15. Takapuskuri 16. Roiskeläppä 17. Telasto, takajousitus 18. Telamatto 19. Sivupaneeli 20. Sivupaneelin kiinnitys Ohjaustangon hallintalaitteet 1. Jarruvipu 2. Pysäköintijarrun käyttövipu 3. Kahvojen lämmityksen kytkin 4. Kaasuvivun lämmityksen kytkin 5. Lähi-/kaukovalon valintakytkin 6. Mittariston ohjauskytkin (Indy 600 Voyager) 7. Peruutusvaihteen hallintakytkin Ohjaamo 1. Ajovalon korkeuden säätö 2. Mittaristo 3. Virtalukko ja -avain 4. Hätäsammuttimen katkaisija, nuppi 5. Käsikäynnistimen kahva 15

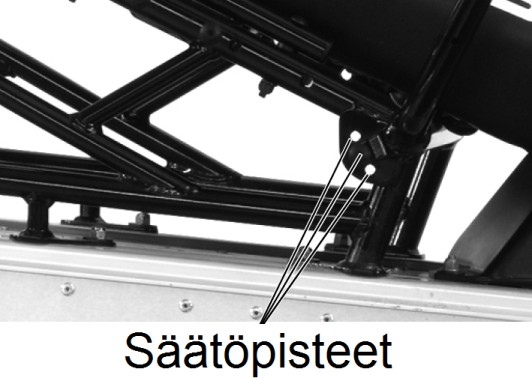

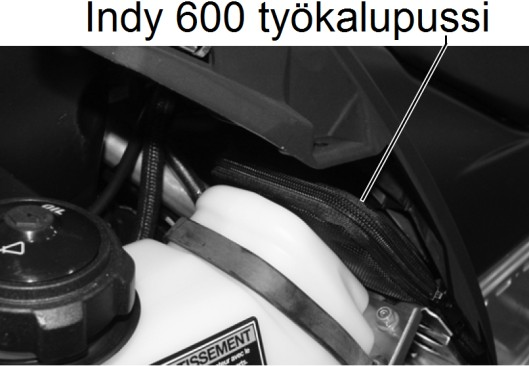

17 AJONEUVON RAKENNE Tavaroiden kuljetus Muut varusteet Työkalu- ja kuljetuspussi 550-kuutioissa versioissa työkalu- ja kuljetuspussi on vasemman jalkakoukun yläpuolella. Indy 600 Voyagerin työkalupussi on kuomun alla, tuoreöljysäiliön vieressä. Tavarateline Istuimen takana olevaa telatunnelin yläosan aluetta voi käyttää tavaroiden kuljettamiseen. Suurin sallittu kuormitus on 14 kg. HUOMAA: Sido kuorma AINA huolellisesti. Matkustajan käsituen säätö Joissakin malleissa olevien matkustajan käsitukien asentoa voi säätää muuttamalla niiden kiinnityspisteen paikkaa. Vaihtoehtoisia kiinnityspaikkoja on kolme. 1. Irrota matkustajan käsituki. 2. Kiinnitä se toiseen asentoon. Lisävarusteet Tehtaan hyväksymien Polaris-lisävarusteiden avulla voit kohentaa moottorikelkaksi käyttömukavuutta tai muita ominaisuuksia. Polaris suosittelee vain alkuperäislisävarusteiden käyttämistä. Niitä käyttämällä varmistat ajoneuvon moitteettoman toiminnan ja mm. takuun säilymisen. VAROITUS! Jotkin lisävarusteet, joita Polaris ei ole hyväksynyt, saattavat rajoittaa ohjaustangon liikerataa, vaikuttaa jarrujen, MOOTTORIKELKAN KÄYTTÖ moottorin Moottorin tai voimalinjan ohjausjärjestelmän sekä pakoputkiston suojatoiminnot toimintaan, minkä seurauksena voi onnettomuusriski kasvaa. Käytä vain alkuperäisiä tai Polariksen hyväksymiä lisävarusteita. Ota tarvittaessa yhteys valtuutettuun Polaris-kauppiaaseen. 16

18 AJONEUVON RAKENNE Virtapistoke Polttoaineen mukainen CFI:n säätö Polttoainehana, 550-kuutioiset mallit 12 voltin virtapistoke Joissakin malleissa on ohjaamon etupaneeliin sijoitettu 12 V virtapistoke, jota voi käyttää lisävarusteiden ja sähkökojeiden virtalähteenä. Polttoainelaadun valinta 600-kuutioisen Indy Voyagerin moottorin ohjausjärjestelmä voidaan säätää perinteiselle bensiinille, jossa ei ole etanolia, MTBE:tä tai muuta vastaavaa, happipitoisuutta lisäävää lisäainetta. Polttoainelaadun mukainen moottorin ohjausjärjestelmän säätö tehdään seuraavasti: 1. Käynnistä moottori ja kytke pysäköintijarru. 2. Painele mittariston SEL-ohjausnappia tai ohjaustangon vasemmassa päässä olevaa mittariston ohjauskytkintä kunnes näytön alalaitaan ilmestyy teksti "FUEL". 3. Paina yhtäjaksoisesti ohjaustangon ohjauskytkintä tai mittariston SEL-ohjausnappia kunnes haluttu polttoaineen laadun symboli (91-non / Eth) on näytöllä. Jos et tiedä varmasti polttoaineen tyyppiä, käytä aina Eth-säätöä (vakio). Polttoainehana, 550-kuutioiset Polttoainehana löytyy moottoritilasta öljysäiliön vierestä. Hana on suljettava kuljetuksen ja huoltotoimenpiteiden ajaksi sekä jos ajoneuvo on päivää pitempään käyttämättä. Hana on aina kierrettävä täysin auki (myötäpäivään) tai kiinni (vastapäivään). HUOMAA: Polttoaineen varoitusvalo syttyy kun bensiiniä on jäljellä n. ¼- tankista. AUKI KIINNI 17

19 AJONEUVON RAKENNE Adventure-version varusteet Indy 550 Adventure sivulaukut Adventure-version varustukseen kuuluu tukeva Lock & Ride -tavarateline sekä siihen kiinnitettävät laukut. Laukun kiinnitys tapahtuu seuraavasti: 1. Aseta laukun etuosan kiinnityspisteet kohdalleen. 2. Kallista laukkua hiukan, jotta sen selkäpuolella oleva kourumainen kannatin asettuu tarkasti tavaratelineen runkoa vasten. 3. Paina laukkua määrätietoisesti telinettä vasten siten, että laukun lukituskappaleiden paisuva kumiosa painuu kiinnityspisteiden reikiin. 4. Käännä lukituskappaleiden lukitussalvat ja varmista että lukitus on tarttunut kunnolla kiinni. HUOMAA: Lukitussalvassa oleva Polaris-tähtilogo on jäätävä näkyviin. 5. Laukun asennuksen jälkeen voit lastata sen. Varmista laukun kannen kiinni pysyminen kiinnittämällä kannen kumisoljet huolellisesti. Matkustajan lisäistuin ja käsituet Polaris Lock & Ride järjestelmän lisäistuin voidaan asentaa malleihin Indy Voyager ja Indy Adventure-malleihin. Istuimen asennus Voyager-malliin edellyttää lisävarusteena myytävän alumiinisin tavaratelineen (PN ) asentamista. Lisäistuimen asennus: 1. Aseta istuin paikoilleen ja paina istuimen lukituskappaleiden paisuvat kumiosat telineessä olevien kiinnityspisteiden reikiin. 2. Käännä lukitussalvat. HUOMAA: Alumiininen tavarateline on myös lisävarusteena saatavien sivulaukkujen teline. 18

20 MOOTTORIKELKAN KÄYTTÖ Nakutuksen ehkäisy (D.E.T.) Nakutuksen ehkäisy DET (Detonation Elimination Technology) Polaris-moottorikelkoissa käytetään nakutuksen tunnistinantureita ja moottoria suojaavaa DET - järjestelmää. Anturien havaittua jatkuvaa nakutusta moottorin ohjausjärjestelmä pienentää sytytysennakkoa ja alkaa syöttää moottorille enemmän polttoainetta. Samalla moottorin ohjausjärjestelmän varoitusvalo syttyy. Järjestelmän toiminta paljastuu kierrosluvun rajoittamisena ja suorituskyvyn väliaikaisena laskemisena. Moottorin normaali suorituskyky palautuu automaattisesti. Moottorin ohjausjärjestelmän varoitusvalon jatkuva välkkyminen JA mittariston nestekidenäyttöön ilmestyvä det-teksti (katso esimerkkikuva) ilmaisevat vakavan nakutuksen. Moottorin ohjausjärjestelmä aktivoi "nilkuta kotiin" toiminnon, jolloin moottori käy enintään 6500 kierroksella. Moottorin ohjausjärjestelmän suojatoiminto kytkeytyy pois päältä vasta moottorin sammuttamisen ja uudelleen käynnistämisen jälkeen. Syy huomattavan usein aktivoituvaan DET järjestelmään tulee selvittää. Syy voi olla: Vian aiheuttaja Korjaustoimenpide Huonolaatuinen polttoaine Tankkaa tuoretta bensiiniä Vettä polttoaineessa Polttoaine vähissä Polttoainesuodatin tukossa Väärä polttoainelaadun valinta Väärät moottorin ohjausjärjestelman säädöt Lisää polttoaineen jäänestoa tai vaihda bensiini Tankkaa Vaihda, teetä työ tarvittaessa valtuutetussa Polaris-huollossa Muuta polttoaineen suihkutusjärjestelmän säätö käytössä olevalle bensiinilaadulle sopivaksi Älä tee muutoksia moottoriin. Vie ajoneuvo Polaris-huoltoon HUOMAA: Check engine valo vilkkuu 6 kertaa jos DET-anturi on viallinen tai irti kytketty. Moottorin tehoa rajoitetaan voimakkaasti lisävaurioiden ehkäisemiseksi. Teho palautuu normaaliksi vian korjauksen jälkeen. DET-järjestelmässä on sisäinen suojauspiiri, joka laskee moottorin tehoa järjestelmään tulevan häiriön jälkeen. Kyse voi olla esimerkiksi rikkoutuneesta nakutusanturista tai vaurioituneista sähköliitoksista. Moottorin antaa täyden tehon vasta kun vika on korjattu. 19

21 MOOTTORIKELKAN KÄYTTÖ Mittaristo, 550-kuutioiset Mittaristoon kuuluvat nopeusmittarin ja sitä tukevan nestekidenäytön lisäksi varoitusvaloryhmä sekä mittariston toimintojen ohjausnappi. Mittariston puhdistus 1. Pyyhi mittariston pinta tarvittaessa puhtaalla, pehmeällä pyyhkeellä ja käytä tarvittaessa mietoa saippuavettä. Kuivaa puhtaalla, pehmeällä pyyhkeellä. 2. Puhdista takaosa tarvittaessa puhtaalla, pehmeällä pyyhkeellä ja miedolla saippuavedellä. Älä irrota mittariston takaosan johtosarjaa tai sen kumisuojusta. 3. Älä käytä paineistettua vettä puhdistukseen. HUOMAA: Älä suuntaa mittaristoon korkeapainepesurin suihkua, mittaristoon tunkeutuva vesi voi vaurioittaa sitä. Älä käytä alkoholi/liuotinpohjaisia aineita mittariston puhdistukseen. Mittaristolle roiskunut polttoaine on välittömästi puhdistettava. Älä käytä huoltokemikaaleja tai spray-tuotteita mittariston lasin puhdistukseen. Mittayksikön valinta Ajotietokoneeseen voi valita joko eurooppalaisen metrisen tai anglosaksinen mittajärjestelmän mukaiset yksiköt. Selaa mittariston ohjausnapilla nestekidenäytölle moottorin lämpötila. Sen jälkeen paina yhtäjaksoisesti mittariston näytön ohjausnappia kunnes yksikkö muuttuu (Celcius/Fahrenheit). Samalla muuttuu nopeusmittarin yksikkö (mph / km/h). 20

22 MOOTTORIKELKAN KÄYTTÖ Mittaristo, 550-kuutioiset Digitaalinen nestekidenäyttö Mittariston nestekidenäyttö jakautuu kahteen osaan. Yläosan suuremmalta näytöltä voi seurata moottorin kierroslukua tai lämpötilaa tai ajoneuvon huippunopeutta. Nestekidenäytön alaosan lukemat kertovat matka- ja osamatkamittarin lukemat sekä vaihtoehtoisesti ajoneuvon käyttötuntien määrän. Kierroslukumittari Moottorin kampiakselin kierrokset ilmaistaan suuremmalla digitaalinäytöllä. Kierroslukunäyttö saattaa vaihdella eri päivinä jonkin verran samankaltaisissa ajosuorituksissa vallitsevan lämpötilan, ilmankosteuden tai -paineen vaikutuksesta. Matkamittari / osamatkamittari (trip) Matkamittari ilmoittaa moottorikelkalla ajetun kokonaismatkan sen valmistumisen jälkeen. Matkamittaria ei voi nollata. Osamatkamittari ilmaisee mittarin nollaamisen jälkeen ajetun matkan. Osamatkamittari nollaaminen: 1. Hae näyttöön osamatkamittarin (trip) lukema. 2. Paina mittariston ohjausnappia kunnes osamatkamittarin lukema nollautuu. Moottorin lämpötilamittari Lämpömittari mittaa moottorin jäähdytysnesteen lämpötilan. Ajotuntimittari Ajotuntimittari kertoo ajoneuvon moottorin kokonaiskäyttötunnit. Tämä mittari ei ole nollattavissa. HUOMAA: Älä suuntaa mittaristoon korkeapainepesurin suihkua, mittaristoon tunkeutuva vesi voi vaurioittaa sitä. Älä käytä alkoholi-/liuotinpohjaisia puhdistusaineita, huoltokemikaaleja tai spray-tuotteita mittariston puhdistukseen. Mittaristolle roiskunut polttoaine on välittömästi puhdistettava. 21

23 MOOTTORIKELKAN KÄYTTÖ Mittaristo Mittariston merkki- ja varoitusvalot HUOMAA: Puhallinjäähdytteisissä, 550-kuutioisissa versioissa ei ole moottorin ylikuumenemisen eikä Tarkasta moottori (Check Engine) toiminnon varoitusvaloja. 22

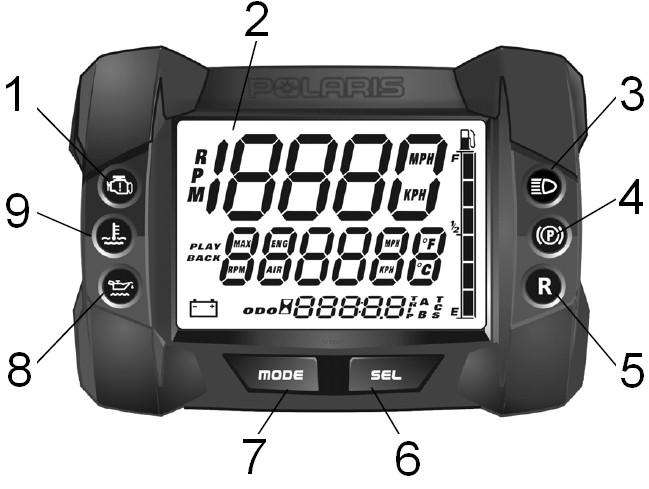

24 MOOTTORIKELKAN KÄYTTÖ Mittariston toiminnot Indy 600 Varoitus- ja merkkivalot 1. Moottorin ohjausjärjes-telmän varoitusvalo (Check Engine) 2 Nestekidenäyttö 3 Kaukovalojen merkkivalo 4 Pysäköintijarrun varoitusvalo 5 Peruutuksen merkkivalo 6 ASETUS-nappi (SEL) 7 NÄYTTÖ-nappi (MODE) tahtiöljyn määrän varoitusvalo Moottorin ylikuumenemisen varoitusvalo 1. Moottorin ohjausjärjestelmän varoitusvalo Moottorin ohjausjärjestelmän varoitusvalon syttyessä on ilmennyt jokin polttoaineen syöttöön liittyvä vika. Jos varoitusvalo syttyy, ajamisen jatkaminen voi johtaa vakavaan moottorivaurioon. Tutki mahdollinen vika sivun 24 vikakooditaulukon avulla tai ota yhteys valtuutettuun Polaris-huoltopisteeseen. 4. Pysäköintijarrun varoitusvalo Pysäköintijarrun varoitusvalo palaa kun pysäköintijarru on kytketty. Liikkeelle lähtö pysäköintijarru kytkettynä voi aiheuttaa voimansiirron tai jarrun vaurioitumisen. Varoitusvalo syttyy myös aina kun painat jarruvipua ajon aikana tahtiöljyn määrän varoitusvalo 2-tahtiöljyn määrän varoitusvalo syttyy kun öljysäiliössä olevan 2-tahtiöljyn määrä on laskenut huomattavan vähäiseksi. Pysäytä välittömästi ja varmista öljyn riittävyys, täytä säiliö mahdollisimman pikaisesti. Voiteluöljyn loppuminen johtaa välittömään moottorivaurioon. 9. Moottorin ylikuumenemisen varoitusvalo Moottorin ylikuumenemisen varoitusvalo syttyy moottorin valvontajärjestelmän havaittua moottorin ylikuumenemisen. Ajajan tulee suorittaa välittömästi jäähdytystä tehostavia toimenpiteitä, kuten ajaa syvempään lumeen. Jos varoitusvalo alkaa vilkkua, ajamisen jatkaminen voi johtaa vakavaan moottorivaurioon. Moottori on sammutettava välittömästi. 23

25 MOOTTORIKELKAN KÄYTTÖ Mittariston toiminnot Indy 600 Digitaalinen näyttö 1 Kierrosluku- tai nopeusmittarin näyttö 2 Monitoiminäyttö: kierrosluku tai nopeusnäyttö, moottorin lämpötila tai huippunopeusmuisti 3 Polttoainemittari 4 Matka- ja osamatkamittarien (A- ja B-trip) sekä käyttötuntimittarin näyttö 5 Akun varaustilan varoitussymboli 6 Ajotapahtumien tallentajan symboli 1. Kierrosluku- tai nopeusmittarin näyttö Ajaja voi valita suureen numeronäyttöön joko moottorin kierrosluvun tai nopeusmittarin näytön. Näytön valinta tehdään sivulla 24 annetun ohjeen mukaisesti. 2. Monitoiminäyttö Monitoiminäyttöön jää näkyviin joko moottorin kierrosluvun tai nopeusmittarin näyttö, jota ei ole valittu suureen numeronäyttöön. Ajaja voi myös valita näyttöön moottorin lämpötilan näytön tai huippunopeusmuistin näytön. Näytön valinnan ohjeet sivulla Polttoainemittari Polttoainemittarin nestekidepylväiden määrä ilmaisee jäljellä olevan polttoaineen määrän. Kun viimeinen palkki sammuu, polttoaineen määrä on hyvin vähäinen, minkä jälkeen polttoainemittarin näyttö alkaa vilkkua. Tankkaa mahdollisimman nopeasti. 4. Matka- ja osamatkamittarien sekä käyttötuntimittarin näyttö Näytön alalaidan pieneen numeronäyttöön voi valita matka- tai kahden osamatkamittarin näytön tai käyttötuntimittarin näytön. Näytön valinta, ohjeet sivulla Akun varaustilan varoitussymboli (starttimoottorilla varustetut mallit) Akun varaustilan varoitussymboli syttyy jos akun jännite laskee huomattavasti. 6. Ajotapahtumien tallentajan symboli Ajaja voi selata ajotietokoneen muistista ajosuorituksen aikana rekisteröityjä nopeuden ja kierrosluvun arvoja sekä kaasuläpän aukioloasentoa kolmen minuutin ajalta. Symboli vilkkuu kun toimintoa käytetään. 24

26 MOOTTORIKELKAN KÄYTTÖ Mittariston toiminnot Indy 600 Mittariston toimintojen ohjaus Mittariston toimintoja voi selailla paitsi mittarin alalaidan MODE-napilla, myös ohjaustangon vasemman puolen sähkökatkaisimien ryhmän alimmaiseksi sijoitetusta keinukatkaisimesta. Toimintojen ohjaus onnistuu vain moottorin käydessä. Keinukatkaisimen yläosaa tai mittariston MODE-nappia painamalla selataan toimintovalikoita = NÄYTTÖ. Keinukatkaisimen alaosaa (SET) tai mittariston SELnappia painamalla nollataan eri toimintojen muisti tai asetetaan kellonaika = ASETUS. Mittayksikön valinta Ajotietokoneeseen voi valita joko eurooppalaisen metrisen tai anglosaksinen mittajärjestelmän mukaiset yksiköt. Mittayksikön valinta, vaihtoehto yksi: 1. Selaa joko näytön alapuolella olevaa MODE-nappia tai keinukytkimen yläosaa (MODE-asento) painamalla näyttöön moottorin lämpötilan näyttö. 2. Paina MODE-nappi/keinukytkin pohjaan ja pidä siellä kunnes näyttöön vaihtuu haluttu mittayksikkö (Celcius = C, Fahrenheit = F). Mittayksikön valinta, vaihtoehto kaksi: 1. Selaa SEL-napilla tai keinukytkimen alaosalla (SET) näyttöön matkamittari. 2. Paina SEL-nappia tai SET-keinukatkaisinta kunnes näyttöön vaihtuu haluttu mittayksikkö (kilometrit = KMH, mailit = MPH). HUOMAA: Mittariston näytössä käytettävän yksikön muuttaminen kummalla tahansa tavalla muuttaa kaikkien toimintojen yksiköt joko anglosaksisiksi tai metrisiksi. Nopeus- tai kierroslukumittarin näytön valinta Nestekidenäytön ylimpään, suurimmilla numeroilla ilmaistavaan näyttöön voi valita joko nopeusmittarin tai kierroslukumittarin näytön, jolloin toinen näytöistä ilmaistaan tarvittaessa näytön keskimmäisellä numerorivillä. Halutun näytön valinta tehdään seuraavasti: 1. Valitse monitoiminäyttöön joko moottorin kierroslukumittarin näyttö (RPM) tai nopeusmittarin näyttö (KPH/MPH) selaamalla näyttöä joko mittariston MODE-nappia tai ajotietokoneen ohjauksen keinukytkimen yläosaa painamalla. 2. Paina MODE-nappi tai keinukytkin pohjaan noin kolmen sekunnin ajaksi, minkä jälkeen näyttö vaihtuu. 25

27 MOOTTORIKELKAN KÄYTTÖ Mittariston toiminnot Indy 600 Monitoiminäytön ohjaaminen Mittariston keskimmäisen numerorivin monitoiminäyttöön voi valita seurattavaksi joko moottorin kierrosluvun, nopeusmittarin, moottorin lämpötilan tai huippunopeusmuistin näytön. Haluttu näyttö valitaan painamalla joko mittariston NÄYTTÖ (MODE)-nappia tai ajotietokoneen ohjauskytkimen yläosaa kunnes haluttu näyttö ilmestyy ruudulle. Matka- ja osamatkamittarien sekä käyttötuntimittarin näyttö Näytön alalaidan pieneen numeronäyttöön voi valita matka- tai kahden osamatkamittarin näytön tai käyttötuntimittarin näytön. Haluttu näyttö selataan painamalla joko mittariston VALINTA (SET)-nappia tai ajotietokoneen ohjauskytkimen alaosaa. Osamatkamittari (Trip) nollataan valitsemalla SET-nappia tai keinukytkintä painelemella joko A- tai B-osamatkamittari ja pitämällä SET-nappia (keinukytkintä) ala-asennossa kunnes näyttö nollautuu. Ajotapahtumien tallentajan käyttö Ajotapahtumien tallentaja antaa ajajalle mahdollisuuden tallentaa kolmen minuutin ajalta moottorin kierrosluvun, nopeuden sekä kaasuläpän asennon. 1. Kytke tallennin päälle painamalla yhtä aikaa mittariston alalaidan MODE- ja SELnappeja noin kolme sekuntia. Toiminnon kytkeytyessä symboli alkaa vilkkua. 2. Tallennettujen tietojen tarkastelu edellyttää kelkan pysäyttämistä ja moottorin kierrosten laskeutumista tyhjäkäynnille. 3. Paina jälleen mittariston MODE- ja SEL-nappeja yhtä aikaa. 4. Moottorin kierrosten nosto nollaa näytön ja mittariston toiminnot normalisoituvat. Polttoainelaadun valinta Mittariston näytöltä voi tarkastaa millaiselle polttoaineelle moottorin ohjausjärjestelmä ja polttoaineen suihkutus on säädetty. Selaa näyttöön polttoainelaadun tunnus ja vaihda se tarvittaessa. Lisätietoa sivulla

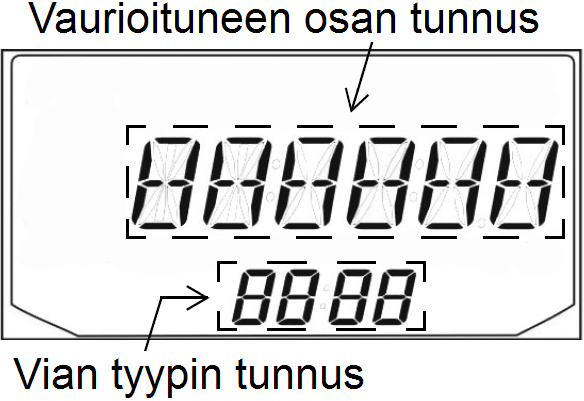

28 MOOTTORIKELKAN KÄYTTÖ Mittariston toiminnot Indy 600 Moottorin diagnostiikkatoiminto Moottorin ohjausjärjestelmän toimintoihin kuuluu ajon aikana mahdollisesti tapahtuvien häiriöiden ja niiden syiden muistitoiminto. Tietoja selaamalla voidaan nopeasti määrittää (diagnosoida) mahdolliset vikojen syyt ja suorittaa tarvittavat korjaustoimenpiteet. Diagnostiikkatoimintoa on mahdollista käyttää moottorin ohjausjärjestelmän varoitusvalon palaessa ja vikakoodin ollessa näytöllä. Vikakoodi säilyy aktiivisena näytöllä vain moottorin käydessä. Älä sammuta moottoria. Vikakoodi tallentuu järjestelmän muistiin, mutta sen lukeminen jälkeenpäin edellyttää erikoislaitteistoa. Käänny valtuutetun Polaris-huoltopisteen puoleen. Vikakoodien tarkastelu: 1. Älä sammuta moottoria ja kytke pysäköintijarru. 2. Hae mittariston ohjausnapilla tai ohjaustangon keinukytkimellä näyttöön diagnostiikkatoiminto. Se on aktivoitu kun moottorin ohjausjärjestelmän varoitusvalo vilkkuu. 3. Näyttöön ilmestyy kaksi numerosarjaa, joista: 1. ylemmän rivin 2-6 numeron sarja ilmaisee todennäköisen vaurioituneen osan 2. alemman (matkamittarin) rivin 1-2 numeron sarja ilmaisee todennäköisen vian 4. Samanaikaisesti voi ilmetä useampikin vika, minkä vuoksi vikakoodeja on hyvä selata. Paina mittariston ohjausnappia tai MODE-keinukytkintä noin kaksi sekuntia, jolloin diagnostiikkatoiminto ilmaisee seuraavan vikakoodin. 5. Vikakoodit voi tulkita seuraavan sivun taulukoiden avulla. Suurin osa vikakoodeista aiheutuu eri virtapiirien häiriöistä. Näitä ovat: Katkennut virtapiiri: Oikosulku: järjestelmälle menevä virtajohto on poikki tai järjestelmään kuuluva osa on rikkoutunut (suihkutussuutin, polttoainepumppu jne.) järjestelmälle menevä virtajohto on vaurioitunut ja osuu ajoneuvon runkoon tai muuhun maadoittavaan osaan. Järjestelmien johtorikko: kahden tai useamman järjestelmän vaurioituneet virtajohdot ovat kosketuksissa toisiinsa Virtapiirin ylijännite: jonkin järjestelmän ohjausvirtapiiriin yhdistyy suoraan ajoneuvon 12-volttinen virtapiiri 27

29 MOOTTORIKELKAN KÄYTTÖ Mittariston toiminnot Indy 600 VIKAKOODITAULUKKO Vian syy Vikakoodi Järjestelmän osa OSA VIKA Kaasuluistin asentotunnistin (TPS) Virtapiirin ylijännite 51 3 Virtapiirin ylijännite 4 Epänormaali anturin vaihteluväli 10 Nopeusmittarin anturi Anturin väärä tai puuttuva tieto 84 2 Imuilman lämpötila-anturi Virtapiirin ylijännite Virtapiirin alijännite 4 Ilmanpainemittarin anturi Virtapiirin ylijännite Virtapiirin alijännite 4 Moottorin lämpötila-anturi Virtapiirin ylijännite Virtapiirin alijännite 4 Ylikuumeneminen 16 Moottorin sammuttaminen 0 ylikuumenemisen takia Epänormaalin laaja lämpötilan 15 vaihteluväli Laturin jännitteensäädin Virtapiirin ylijännite Virtapiirin alijännite 4 Pakoputkiston lämpötila-anturi Virtapiirin ylijännite Virtapiirin alijännite 4 Järjestelmän keskusyksikön (ECU) muisti Järjestelmä/tarkastushäiriö sylinterin polttoaineen ruiskutussuuttimen Ohjausvirta katkennut tai maadoittunut ohjausvirtapiiri Ohjausvirta yhdistyy toiseen virtapiiriin 3 2-sylinterin polttoaineen ruiskutussuuttimen Ohjausvirta katkennut tai maadoittunut ohjausvirtapiiri Ohjausvirta yhdistyy toiseen virtapiiriin 3 Nakutusanturi 1 Virtapiirin alijännite Sytytyspuolan ohjausvirtapiiri Ohjausvirta katkennut tai maadoittunut Polttoainepumpun virtapiiri Ohjausvirta katkennut tai maadoittunut sylinterin nakutus Nakutuksen rajoittimen ylikuormitus Nakutus liian suurta 16 2-sylinterin nakutus Nakutuksen rajoittimen ylikuormitus Nakutus liian suurta 16 Anturivirtapiiri 1 Virtapiirin ylijännite (mm. TPS) Virtapiirin alijännite 4 Anturivirtapiiri 2 Kriittisen tason ylittävä jännite (nopeusmittari) Kriittisen tason alittava jännite 1 Keskusyksikön (ECU) antama ohjausvirta Virtapiirin ylijännite Virtapiirin alijännite 4 Kaasuvivun turvajärjestelmä Virtapiirin alijännite Virtapiirin ylijännite 3 Kaasuvivun takertelu 7 Virtapiirin päärele Ohjausvirta katkennut tai maadoittunut Ohjausvirta yhdistyy toiseen virtapiiriin 3 Pakoaukonsäätimien solenoidi Ohjausvirta katkennut tai maadoittunut Ohjausvirta yhdistyy toiseen virtapiiriin 3 Polttoainelaadun valitsin Virtapiirin ylijännite Virtapiirin alijännite 4 Signaalihäiriö 2 28

30 MOOTTORIKELKAN KÄYTTÖ Ajonestolaite Lisävaruste Indy 600 Nestejäähdytteisellä moottorilla varustettuihin Polaris Indy malleihin on saatavilla moottorin hallintajärjestelmään ohjelmoitava ajonesto-toiminto. Se aktivoidaan valtuutetussa Polaris-huollossa. Aktivoitu ajonestolaite ei estä moottorin käynnistämistä, mutta se estää moottorikelkan liikkeelle lähdön rajoittamalla käytettävät kierrokset alle 3000:n. Huollossa tehdyn ajonestolaitteen aktivoinnin jälkeen järjestelmään voidaan ohjelmoida henkilökohtainen tunnusluku. Toimi seuraavilla sivuilla annettujen ohjeiden mukaisesti. Aktivoinnin ensimmäinen vaihe: ajonestolaitteen käyttöön otto 1. Käynnistä moottori ja kytke pysäköintijarru. 2. Paina kolmen (3) sekunnin ajan yhtä aikaa mittariston molempia ohjausnappeja (MODE ja SEL). Näyttöön tulee teksti SECURE OFF. Jos teksti ei ilmesty, paina nappeja uudestaan. 3. Odota kunnes näytölle tulee teksti ENTER. Paina sen jälkeen SEL-nappia. Kun näyttöön tulee numero 0, paina mittariston ohjausnappia MODE numeron hyväksymiseksi. Jos näytöltä katoaa teksti ENTER, aloita ohjelmointi uudestaan kohdassa 2 neuvotuilla toimenpiteillä. 4. Valitse tunnusluvun toinen numero (0) painamalla SELnappia. Vahvista numero painamalla MODE-nappia. 5. Valitse tunnusluvun kolmas numero (0) samoilla SEL ja MODE nappien painalluksilla. 6. Näyttöön tulee teksti SECURE ON. Ajonestolaite on nyt aktivoitunut. 7. Ajonestolaite tulee ohjelmoida pois päältä välittömästi. Katso seuraavan sivun ohjeet. 29

31 MOOTTORIKELKAN KÄYTTÖ Ajonestolaite Lisävaruste Indy 600 Aktivoinnin ensimmäinen vaihe: ajonestolaitteen käyttöön otto Kun moottori käy, mittariston näytöllä vaihtuu teksti SECURE ON ja ENTER. Ajonestolaitteen ohjelmoimiseksi pois päältä toimi seuraavasti: 1. Odota kunnes näytöllä on teksti ENTER. Paina tekstin ollessa näytöllä SEL-nappia. Näytölle tulee numero Vahvista tunnusluvun numero 0 painamalla MODEnappia. 3. Valitse tunnusluvun toinen numero painamalla SELnappia. Kun numero 0 ilmestyy, vahvista se MODE-napin painalluksella. 4. Toimi vastaavasti kolmannen tunnusluvun numeron kanssa. 5. Kun kolmas numero on hyväksytty, näyttöön ilmestyy teksti SECURE OFF. Ajonestolaite on nyt pois päältä. Oman tunnusluvun ohjelmointi ajonestolaitteeseen Oma tunnusluku tulee ohjelmoida ajonestolaitteeseen välittömästi sen aktivoinnin jälkeen. 1. Kun näyttöön tulee teksti SECURE OFF, paina MODEohjausnappia. Näyttöön tulee teksti ENTER CODE. 2. Ohjelmoi henkilökohtainen tunnuslukusi painamalla MODE- ja SET-nappeja. 3. Kun tunnusluvun kolmas numero on ohjelmoitu, näyttöön ilmestyy tunnusluku sekä teksti CODE SET. Nyt uusi, henkilökohtainen tunnusluku on tallentunut järjestelmän muistiin. Talleta tunnusluku johonkin turvalliseen paikkaan. HUOMAA: Ajonestolaite ei ole vielä aktivoitunut. TUNNUSLUKU: Jos ajonestolaitteen tunnusluku unohtuu, valtuutetusta Polaris huollossa voidaan järjestelmän perusasetukset palauttaa (tunnus 000). Ohjelmoi uusi tunnusluku edellä mainittujen ohjeiden mukaisesti. 30

32 MOOTTORIKELKAN KÄYTTÖ Ajonestolaite Lisävaruste Indy 600 Ajonestolaitteen käyttö Ajonestolaitetta käytetään laitteeseen ohjelmoidulla tunnusluvulla. Se aktivoidaan syöttämällä käynnissä olevan moottorikelkan mittaristoon tunnusluku, ja vastaavasti kytketään pois päältä antamalla laitteelle tunnusluku käynnistämisen jälkeen. Noudata seuraavia ohjeita: 1. Käynnistä moottorikelkka ja kytke pysäköintijarru. 2. Paina mittariston molempia ohjausnappeja (MODE ja SEL) kolmen (3) sekunnin ajan. Näyttöön tulee teksti SECURE OFF. Jos tekstiä ei tule, toista ohjausnappien yhteispainallus. 3. Odota kunnes näyttöön tulee teksti ENTER CODE. Valitse ensimmäinen tunnusluvun numeroista painelemalla SEL-näppäintä. 4. Kun ensimmäinen tunnusluvun numeroista näkyy näytöllä, hyväksy se painamalla MODE-näppäintä. Jos teksti ENTER katoaa näytöltä, aloita uudestaan kohdasta Valitse ja vahvista loput tunnusluvun numeroista painamalla SEL- ja MODE-näppäimiä. 6. Kun viimeinen tunnusluvun numeroista on syötetty laitteelle, näyttöön ilmestyy teksti SECURE ON. Ajonestolaite on aktivoitunut, moottorin kierrokset eivät nouse riittävästi liikkeelle lähtöä varten. 7. Jos näytölle tulee teksti BAD CODE, ajonestolaite ei ole aktivoitunut ja järjestelmä palaa vaiheeseen ENTER. Syötä tunnusluku uudestaan kohdissa 3-6 annettujen ohjeiden mukaisesti. HUOMAA: Moottorin käydessä näytöllä vaihtelee teksti SECURE ON ja ENTER. 31

33 MOOTTORIKELKAN KÄYTTÖ Ajonestolaite Lisävaruste Indy 600 Ajoestolaitteen kytkeminen pois päältä 1. Käynnistä moottorikelkka. Mittariston näytöllä vaihtelee tekstit SECURE ON ja ENTER CODE. Kun näytöllä on teksti ENTER CODE, paina SEL-näppäintä. Näytölle ilmestyy tunnusluvun ensimmäinen numero. Selaa oikea numero ja vahvista se painamalla MODE-nappia. HUOMAA: Moottorin lämpötila ollessa yli 49 astetta, tunnusluku pitää syöttää alle minuutissa. Muuten moottori sammuu. 2. Valitse ja vahvista loput tunnusluvun numeroista SEL- ja MODE-näppäimillä. 3. Kun viimeinen tunnusluvun numeroista on syötetty laitteelle, näyttöön ilmestyy teksti SECURE OFF. Ajonestolaite on pois päältä ja ajoneuvolla voi lähteä ajamaan. 4. Jos tunnusluku on väärin, näyttöön ilmestyy teksti BAD CODE. Syötä tunnusluku uudestaan. Ajonestolaitteen tunnusluvun vaihtaminen Ajonestolaitteen tunnusluvun vaihtaminen on mahdollista koska tahansa. Ohjelmointi suoritetaan edellisillä sivuilla annettujen ohjeiden mukaisesti sillä poikkeuksella, että tehdasasetuksen tunnusluvun 000 sijaan käytetään ajonestolaitteeseen ohjelmoitua tunnuslukua. Ajonestolaitteen pikaopas Seuraavassa taulukossa esitetään tiivistettynä ajonestolaitteen käyttämisen periaatteet. Toiminto Moottorin käynnistäminen MODE- ja SEL-nappien painaminen yhtä aikaa SEL-napin painaminen MODE-napin painaminen Ajonestolaitteen toimintojen ohjaus Toiminnon vaikutus Näytölle tulee teksti ENTER CODE, mikä tarkoittaa ajonestolaitteen päälle kytkemisen mahdollisuutta Vaihtaa tunnusluvun numeroita Vahvistaa annetun tunnusluvun numeron ja siirtää valinnan seuraavan tunnusluvun numeroon, jos niitä on jäljellä. Avaa uuden tunnusluvun ohjelmoinnin mahdollistavan ENTER CODE toiminnon, jos MODE-nappia painetaan välittömästi ajoneston kytkemisen/poistamisen jälkeen. 32

34 MOOTTORIKELKAN KÄYTTÖ Etujousitus Etujousituksen säädöt Iskunvaimennuksen ja jousituksen säädöt mahdollistavat ajo-ominaisuuksien hienosäädön ajotavan ja olosuhteiden sekä kelkkaan kohdistuvan kuorman mukaan. Säätötoimet tulisi aina aloittaa tehtaan vakioasetuksista. Alustan toimintaa tulee kokeilla suunnitelmallisesti samoissa olosuhteissa jokaisen tehdyn säädön jälkeen niin kauan, että tyydyttävät ajoominaisuudet saavutetaan. Polaris suosittelee moottorikelkalle n. 250 km sisäänajoa ja kaikkien iskunvaimennuksen rakenteiden rasvaamista ennen iskunvaimennuksen ja alustan säätötoimenpiteitä Etujousitus koostuu: - suksista (1) - iskunvaimentajista/jousista (2) - pallonivelistä (3) - suksien tukivarsista (4) Säädöt tulee tehdä yksi kerrallaan, jotta säädön todellinen vaikutus ajo-ominaisuuksiin voidaan selkeästi havaita. Etujousituksen toimintaa voidaan muuttaa säätämällä: - iskunvaimentajien ulkoisesta säätöruuvista tai nupista, vaimentajan venttiililevystöä (simmipakkaa) muuttamalla (mallit joissa on purettavat vaimentajat) tai vaimentajan kammioiden painetta muuttamalla (ilma- ja kaasutäytteiset vaimentimet). - jousien esijännitystä - suksien haritusta - olkatapin pystykallistumaa eli camber-kulmaa. HUOMAA: Tässä käytetyt kuvat ovat yleiskuvia, mallikohtaiset poikkeamat mahdollisia. Parhaat ajo-ominaisuudet saadaan mahdollisimman pienellä jousen esijännityksellä. Suksen iskunvaimentajan liikerata olisi saatava kokonaisuudessaan käyttöön. Iskunvaimennus saa pohjata kevyesti silloin tällöin. Voit tarkistaa joustoliikkeen pituuden nostamalla iskunvaimentimen varren pohjaanlyöntikumin kiinni iskunvaimentimen runko-osaan. Tarkasta ajon jälkeen onko kumi laskeutunut varren alaosaan. Jos se on tiiviisti alkuperäisellä paikallaan, jousituksen liikevara on täysin käytössä. 33

35 MOOTTORIKELKAN KÄYTTÖ Etujousituksen säädöt Iskunvaimentimen osat 1. Kiinnityskorvake 2. Iskunvaimentajan runko-osa 3. Jousen esijännityksen säätömutteri 4. Jousi 5. Iskunvaimentimen männän varsi 6. Pohjaanlyöntikumi Jousen esijännityksen säätö Suksien jousien esijännityksen lisäys lisää suksipainetta, esijännityksen pienentäminen vähentää vastaavasti suksipainetta. Jousen säätö tulee tehdä molemmille puolille samalla tavalla (yhtä paljon). Jousen esijännitystä säädetään jousen esijännityksen säätömutteria (3) kiertämällä. Jousen esijännitys määritellään 550-kuutioisissa jousen kiristysmutterin ja iskunvaimentimen rungon pään välisenä mittana X. Indy 600 Voyagerissa jousen esijännitys määritellään kiristetyn jousen kokonaispituutena. Kuva A: löysä jousi = pieni esijännitys Kuva B: paljon kiristetty jousi = suuri esijännitys Liian kireä jousi (suuri esijännitys) voi heikentää etujousituksen toimintaa ja kelkan hallittavuutta. Älä koskaan lisää tai löysää suksien jousien esijännitystä enempää kuin 25 mm tehtaan vakioasetuksesta. Suksien jousien esijännitys Indy-malleissa (X) Indy 550 -mallit Ryde FX -iskunvaimentimet X = 110 mm Indy 600 Voyager Vakiojousi, sallittu esijännitys välillä mm Indy 600 Voyager Jäykempi, 250# lisävarustejousi mm HUOMAA: Jousen esijännityksen säätömutterin yläpuolelle on jäätävä vähintään yksi täysi kierre näkyviin. Kierteiden yli kiristetty säätömutteri voi tuhota kierteet. Iskunvaimennuksen säätö Joidenkin mallien iskunvaimentimet ovat säädettävissä. Säätönupit tai -ruuvit voivat olla esimerkiksi lisäsäiliössä tai iskunvaimentimen runko-osassa. Säädön kiertäminen vastapäivään pehmentää iskun- tai paluuvaimennusta. Kierto myötäpäivään jäykentää vaimennusta. Jousituksen pohjatessa kierrä vaimennuksen säätönuppia (ruuvia) vähän kiinni. Koeaja ja muuta säätöä tarvittaessa. 34

36 MOOTTORIKELKAN KÄYTTÖ Jousituksen säädöt Telaston jousituksen säädöt Telaston jousituksen säätö Polaris-ajoneuvojen alustan suunnittelua ohjaa pyrkimys turvallisiin ajo-ominaisuuksiin sekä hyvään matkustusmukavuuteen erilaisissa olosuhteissa. Ajajan paino, ajo-olosuhteet ja käytetty nopeus vaikuttavat jousitukseen kohdistuviin vaatimuksiin. Polaris-moottorikelkkojen alusta voidaan säätää ajajan mieltymysten mukaisesti, joko mukavaksi tai parhaan suorituskyvyn tietyissä olosuhteissa antavaksi. Jousituksen säädöt ovat aina kompromissi. Nopeaan ajoon kumpareiselle reitille säädetty moottorikelkka ei tunnu mukavalta hiljaisessa vauhdissa tasaisella reitillä. Vinkkejä takajousituksen (telaston) säätöön: Kuljettajan painosta voidaan päätellä suuntaa-antavasti sopiva jousien esijännitys, mikä voi kuitenkin vaihdella ajotavan mukaan. Säädöt ovat helppoja toteuttaa, joten perehtymällä säätömahdollisuuksiin sekä kokeilemalla ajaja voi löytää itselleen parhaat asetukset. Uudet liukumuovit parantavat telaston suorituskykyä, myös huippunopeus paranee. Paljon jäällä tai kovalla alustalla ajavat hyötyvät telastoon asennettavista lisäpyöristä. Moottorikelkan suorituskyky paranee. Myös erillisiä syvän lumen sarjoja on saatavilla. Kysy lisää valtuutetulta Polaris-kauppiaalta. Polaris suosittelee moottorikelkalle n. 250 km sisäänajoa ja kaikkien iskunvaimennuksen voitelukohteiden rasvaamista ennen iskunvaimennuksen ja alustan säätötoimenpiteitä. 35

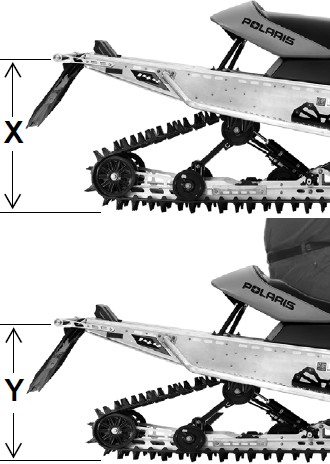

37 MOOTTORIKELKAN KÄYTTÖ Jousituksen säädöt Telaston jousituksen säädöt Telaston jousituksen perussäätö Indy 600 Voyager (painuman tarkastus) Indy 600 Voyagerin telaston jousien oikean esijännityksen määrittely vaatii yksinkertaisen mittauksen tekemistä. 1. Siirrä kelkka tasaiselle alustalle. Nouse kelkan päältä ja kevennä telaston jousitusta nostamalla kelkkaa takapuskurista 2-3 kertaa. 2. Mittaa takapuskurin ja maan pinnan välinen matka (X). 3. Kelkan ajaja asettuu täydessä ajovarustuksessa luontevaan ajoasentoon kelkan päälle, minkä jälkeen hän nousee seisovaan ajoasentoon ja laskee takamuksensa voimakkaasti satulalle, jotta takajousitus asettuu kuorman vaikutuksesta ominaisasentoonsa. 4. Ajaja istuu paikallaan ja avustaja mittaa uudestaan takapuskurin ja maan pinnan välisen matkan (Y). TELASTO RMK 144 Suositeltu painuma (X-Y) 127 mm Telaston jousien esijännityksen säätö Takajousien (hakaneulajouset) säätö tapahtuu kääntämällä jousien säätöpalan mutteria sytytystulppa-avaimella. Palassa on kolme eri asentoa. Säätö on helpompaa kun se tehdään pehmeästä vakion kautta jäykimpään asetukseen. Muista tehdä samanlainen säätö molemmille puolille. Lue merkinnät (Low / Medium = vakioasetus / High) säätöpalan kyljestä. Pehmeä Vakio Jäykkä Telaston jousien esijännityksen säätötyö ei vaadi niin suurta voimaa, jos kierrät säätömutteria aina vastapäivään. 36

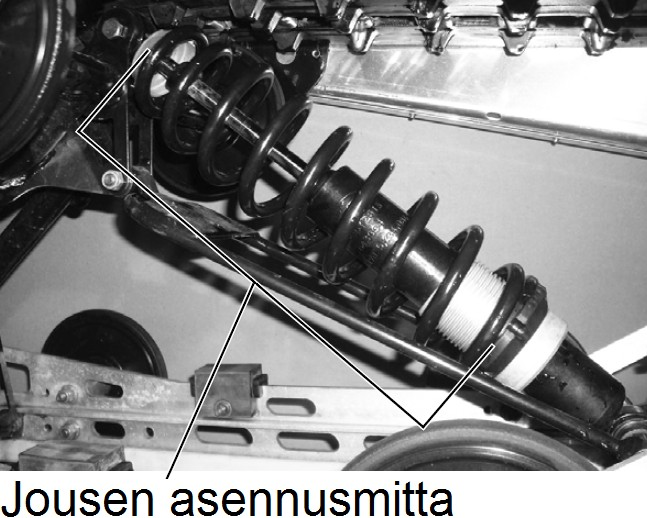

38 MOOTTORIKELKAN KÄYTTÖ Jousituksen säädöt Telaston jousituksen säädöt Telaston jousituksen perussäätö 550-kuutioiset Indy Adventure, Voyager ja LXT Telaston takaiskunvaimentimen jousen pituutta muuttamalla säädetään 550-kuutoisten Indyjen telaston jousituksen oikea esijännitys. Sen tarve määräytyy kelkan kuorman mukaisesti. Seuraavasta taulukosta löytyvät suositukset eri malleille ja erilaisille kuormille. 1. Siirrä kelkka tasaiselle alustalle. 2. Nousta kelkan takaosaa siten, että telaston jousitus vapautuu täyteen pituuteen. 3. Mittaa jousen asennusmitta. 4. Vertaa asennusmittaa suositustaulukon lukemiin. Jos kuorma on suurempi tai kevyempi kuin mitattu jousen esijännitys, säädä se suosituksen mukaiseksi kiertämällä iskunvaimentimen rungon säätömutteria haka-avaimella. HUOMAA: Älä koskaan säädä jousen esijännitystä taulukossa ilmoitettua enimmäismittaa 24,7 cm:n pienemmäksi. Liian kova esijännitys saattaa aiheuttaa telaston jousituksen pohjaamisia, mikä voi rikkoa telaston rakenteita. Kuorma Esijännitys Alle 73 kg 28,2 cm kg 27,3 cm kg 26,7 cm kg 25,7 cm kg 24,7 cm (max.) Telaston iskunvaimentajien säätö Useimmissa Polaris-moottorikelkoissa on säädettävät telaston iskunvaimentajat. Säätönuppi tai ruuvi on yleensä iskunvaimentajan rungossa tai lisäsäiliössä. - säätönupin tai ruuvin kierto vastapäivään (auki) herkistää vaimennusta. - säätönupin tai ruuvin kierto myötäpäivään (kiinni) tiukentaa vaimennusta. Tehdasasetus on useimmiten säätöalueen keskellä. Säädä vain yksi naksahdus/numero kerrallaan ja tee koeajo ennen seuraavaa säätötoimenpidettä. 37

39 MOOTTORIKELKAN KÄYTTÖ Ohjaustangon asennon säätö Ohjaustangon asennon säätö 1. Irrota ohjaustangon suojus (jos on). 2. Löysää ohjaustangon kiinnityspultit tai mutterit. 3. Käännä ohjaustanko haluamaasi asentoon. Varmista kaasuvivun ja jarrukahvan toiminta sekä se, ettei mikään osa osu katteeseen. 4. Kierrä kiinnityspultit tai -mutterit kiinni. Kiristystiukkuus on Nm. 5. Asenna ohjaustangon suojus paikoilleen. HUOMAA: Voit joutua kääntämään ohjaustankoa ääriasentoon, jotta saat etummaiset mutterit auki. HUOMAA: Joissakin malleissa käytettävä ohjaustangon roikuntaremmi on poistettava ennen ohjaustangon asennon säätöä. HUOMAA: Jos joudut säätämään ohjaustangossa olevia sähkökytkinrunkoja, avaa niiden kiristysruuvit. Ruuvien kiristysmomentit: - oikealla puolella 4 Nm - vasemmalla puolella 2,7 Nm VAROITUS! Jotkin lisävarusteet, joita Polaris ei ole hyväksynyt, saattavat rajoittaa ohjaustangon käännettävyyttä, minkä seurauksena voi onnettomuusriski kasvaa. MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Käytä vain alkuperäisiä tai Polariksen hyväksymiä lisävarusteita. 38

40 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Suorittamalla seuraavan listan mukainen ajoneuvon tarkastus aina ennen ajoon lähtemistä varmistetaan turvallinen ajomatka sekä ehkäistään teknisten vaurioiden syntymistä. Kohde Voimansiirto Jarru Pysäköintijarru Voiteluöljy Kaasuvipu Käsikäynnistin Etujousitus Telaston jousitus Ohjaus Sukset Kuomun kiinnitys Telasto Polttoaine Jäähdytysneste Moottorin letkut Varoitusvalot (Hätä)sammutin Telamatto Ketjukotelo Ajovalo Taka- / jarruvalo Telaston liukukiskot Tehtävä tarkastus Variaattorin hihnan kunto Jarrukahvan napakka tuntuma, jarrunesteen määrä Tarkasta toiminta Tarkasta voitelussa tarvittavan 2-tahtiöljyn määrä säiliöstä Tarkasta toiminnan herkkyys ja vivun palautuminen Tarkasta narun ja kahvan eheys Tarkasta toiminta Tarkasta toiminta, voitele nivelet tarvittaessa Tarkasta herkkä toimivuus sekä väljyydet Tarkasta suksien ja ohjainrautojen kunto sekä kiinnitys Tarkasta asianmukainen kiinnitys Tarkasta kaikkien iskunvaimentajien, tukivarsien ja kääntöpyörien kunto sekä kiinnityspulttien kireys Tarkasta bensiinin riittävyys Tarkasta jäähdytysnesteen määrä säiliöstä, lisää tarvittaessa Tarkasta vuodot Tarkasta varoitusvalojen toiminta Tarkasta moottorin (hätä)sammutuskytkimen toiminta Tarkasta maton kireys, suuntaus ja kunto sekä liukumuovit Tarkasta öljymäärä Tarkasta ajovalon toiminta Tarkasta toiminta Tarkasta kunto YLEISTÄ Tutustu huolellisesti omistajan käsikirjaan. Lue se täydellisesti nyt ja käytä sitä aina tarvittaessa. Olemme keränneet kaikki oleelliset turvalliseen moottorikelkkailuun ja tämän ajoneuvon käyttöön liittyvät ohjeet tähän käsikirjaan. Tarkasta hallintalaitteiden toiminta. Kaasun, jarrun ja ohjauksen pitää ehdottomasti toimia täydellisesti. Jos yhdessäkään näistä on jotain vikaa tai puutteita, se voi johtaa ajoneuvon hallinnan menetykseen, mikä lisää onnettomuusriskiä. Jos ajoneuvo joutuu kolariin tai se kaatuu, kaikki rakenteet on tarkastettava vaurioiden löytämiseksi. Vaurioituneet rakenteet saattavat pettää yllättävästi, mikä voi johtaa onnettomuuteen ja hengenvaaraan. Teetä tarvittaessa vaurioiden tutkinta valtuutetussa Polarishuollossa. 39

41 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Jarrukahvan liikkeen tarkastus Vedä jarrukahvasta. Se ei saa painua 13 mm lähemmäs ohjaustangon tuppea. Liian suuri kahvan liike saattaa johtua jarrunesteen vähäisyydestä tai jarrujärjestelmään päässeestä ilmasta. Katso sivu 57. Joustava (sienimäinen) jarrukahvan liike paljastaa jarrujärjestelmässä olevan vian. Tarkasta jarrunesteen määrä ja jarrupalojen kunto sekä ilmaa jarrut. Jarruneste on vaihdettava kahden vuoden välein (DOT 4). VAROITUS! Jarrujärjestelmän puutteet ja viat voivat johtaa täydelliseen jarrujen häipymiseen, mikä voi johtaa onnettomuuteen sekä hengenvaaraan. Pysäköintijarru 1. Jarrukahva 2. Jarrukahvan lukitsin (pysäköintitoiminto) 3. Jarrunestesäiliö ja sen kansi 4. Jarrunesteen tason osoitin Pysäköintijarru kytketään vetämällä jarrukahvasta ja työntämällä jarrukahvan lukitsinvipua eteenpäin. Mittaristoon syttyy varoitusvalo. Pysäköintijarru vapautetaan jarrukahvaa puristamalla. Älä käännä lukitsinvipua väkisin lukkoasentoon, se voi rikkoutua. VAROITUS! Liikkeelle lähtö pysäköintijarru päälle unohdettuna voi johtaa jarrujärjestelmän ylikuumenemiseen, mikä voi johtaa jarrujen häipymiseen tai vaurioitumiseen, jopa tulipaloon. Jarrujärjestelmän pettäminen lisää onnettomuusriskiä ja voi aiheuttaa hengenvaaran. Kuomun (moottorin suojakannen) kiinnitys Kuomu suojaa matkustajia ja kelkan läheisyydessä toimivia ihmisiä moottorin ja voimansiirron liikkuvilta osilta, ääneltä sekä olosuhteilta. Moottorikelkkaa saa käyttää missään olosuhteissa ilman kuomua tai kuomu avonaisena. 40

42 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Ohjauksen toiminnan tarkastus Käännä suksia käsin puolelta toiselle ja varmista, että ne liikkuvat vapaasti ääriasennosta toiseen. Jos huomaat takeltelua, tarkasta ohjausvivusto ja puhdista se jäästä ja lumesta. Varmista, että kaikki voideltavat kohteet on voideltu asianmukaisesti. VAROITUS! Jää ja lumi voivat paakkuuntua moottorikelkan ohjauslaitteiden ympärille. Se voi johtaa ohjauksen takelteluun, mikä lisää onnettomuusriskiä. Telamaton tarkastus VAROITUS! Ajo pitkiä matkoja täydellä kaasulla huonoissa lumiolosuhteissa voi aiheuttaa maton tukirakenteiden pettämisen, maton pintavaurion tai jonkun muun mattovaurion. Huonoiksi lumiolosuhteiksi katsotaan mm. ilman lumipeittoa olevat jäätyneet järvet, jäiset reitit ja paljas maa. Tarkista aina maton vauriot ennen ajamista. Nastojen ja muiden mahdollisten telamaton lisärakenteiden käyttö lisää vaurion riskiä. Vaurioitunut telamatto voi aiheuttaa ajoneuvon hallinnan menetyksen ja vakavan loukkaantumisen. HUOMAA: Huonosta jäähdytyksestä/voitelusta (jäällä ajo) johtuva mattovaurio ei kuulu takuun piiriin. Telaston jousituksen tarkastuskohteet Tarkastuskohde Iskunvaimentajien kiinnityspultit Kääntöpyörien kiinnityspultit Telamaton kireyden säädön pultit ja lukitusmutterit Telaston jousituksen vääntövarret Vääntövarsien kiinnityspultit Etupukin rajoitinremmit Telamaton liukumuovit Iskunvaimentajat Toimenpide Tarkasta kireys Tarkasta kireys Tarkasta kireys Tarkasta moitteeton kunto Tarkasta kireys Tarkasta moitteeton kunto Tarkasta riittävä paksuus Tarkasta nestevuodot 41

43 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Moottorin hätäkatkaisin (tappokatkaisija) Tarkasta katkaisimen toiminta. Kun painat punaista nappia, moottorin täytyy sammua. Nosta nappi ylös ennen moottorin käynnistystä. Virta-avaimen toiminta Käännä virta-avain OFF-asentoon. Moottorin tulee sammua välittömästi. Turvanaruun liitetyn hätäkatkaisimen toiminta Joissakin malleissa on erillinen, ajajaan liitettävä sytytysvirran hätä(tappo)katkaisin. Irrota hätäkatkaisin ja varmista, että moottori sammuu välittömästi. Kaasuvivun turvakytkin Polaris-moottorikelkat on varustettu kaasuvivun turvakytkimellä, joka sammuttaa moottorin jos kaasuvipu ei palaudu normaalisti. Turvakytkimen toimivuus tulee tarkastaa päivittäin. 1. Istu moottorikelkan päälle. 2. Käynnistä moottori ja anna käydä tyhjäkäyntiä. 3. Liikuta kaasuvivun akselikohtaa nuolen osoittamaan suuntaan. 4. Paina toisella kädellä kaasuvipua. Oikein toimiva turvakytkin sammuttaa moottorin. Jotta turvakytkin toimisi oikein, tulee kaasuvivun välyksen olla ohjeiden mukainen, 0,25-0,75 mm. Jos välys ei ole oikea, se on säädettävä valtuutetussa Polaris-huoltopisteessä. HUOMAA: Lisävarusteena saatavan pikakaasuvivun välys tulee olla 1,25-1,50 mm. VAROITUS! Viallinen kaasuvivun tai sen turvakytkimen toiminta saattaa johtaa ajoneuvon hallinnan menetykseen ja onnettomuuteen. Jos vipu ei toimi oikein, älä käynnistä moottoria. Kaasuvivun turvakytkimen toiminnan häiriö Jos moottorilla on taipumus sammua kaasuvivun löysäämisen jälkeen, kaasuvivun turvakytkin saattaa olla aktivoitunut tai siinä on toimintahäiriö. Tarkasta mahdollisen vian syyt: 1. Käännä virta pois päältä (OFF-asentoon). 2. Tarkasta silmämääräisesti kaasuvaijerin kunto. Etsi turvakytkimen aktivoitumisen aiheuttanutta vikaa. 3. Paina/löysää kaasuvipua muutamia kertoja. Kaasuvivun/kaasuvaijerin pitää palautua herkästi täyteen pituuteensa. 4. Jos kaasuvipu toimii normaalisti, käännä virta päälle ja tee normaalit käynnistystoimenpiteet. 5. Jos kelkka ei käynnisty, vie se valtuutettuun Polaris-huoltokorjaamoon. 42

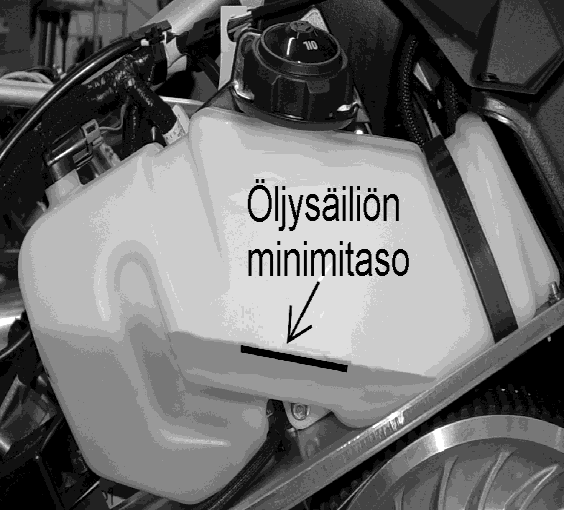

44 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Voiteluöljyn määrä Moottorin voitelu tapahtuu sekoittamalla kaksitahtiöljyä moottoriin menevään polttoaineseokseen öljypumpun ja suutinjärjestelmän avulla (sisäänajossa myös sekoittamalla öljyä bensiiniin). Moottorin tarvitsema voiteluöljy kaadetaan erilliseen, moottoritilassa olevaan läpikuultavaan öljysäiliöön, josta on helppo tarkastaa voiteluöljyn määrä. Öljysäiliön täyttö Avaa moottorin suojakuomu ja öljysäiliön korkki. Huolehdi siitä, että öljyn pinnan taso ei laske alarajamerkinnän alle (Min). Tarkasta öljymäärä aina tankatessa. Täytä öljysäiliö viimeistään silloin, kun öljypinta on vajennut alarajamerkinnän tasolle. Lisää kaksitahtiöljyä välittömästi, jos öljymäärän vähäisyyden varoitusvalo syttyy. Eri öljymerkkejä ja -laatuja ei saa sekoittaa keskenään. Erilaisten öljyjen kesken voi tapahtua sakkaantumisen kaltaisia, öljynsuodattimen ja suuttimet tukkivia kemiallisia reaktioita, mikä voi olla vakavaan moottorivaurioon. HUOMAA: Kaikki Polaris-kaksitahtiöljyt ovat keskenään sekoituskelpoisia. Suositeltu 2-tahtiöljy Indy 550-mallit Indy 600 Voyager Polaris Premium Blue Semi-Synth Polaris VES Gold 2-Cycle HUOMAA: Sisäänajon aikana ensimmäisessä tankkauksessa tulee käyttää 2,5 % seosta 2-tahtibensiiniä. Sekoita öljy bensiiniin erillisessä astiassa, älä koskaan kaada 2-tahtiöljyä suoraan moottorikelkan polttoainetankkiin. Pakoaukonsäätimellä (VES) varustetuissa moottoreissa suositellaan käytettäväksi vain Polaris VES 2-tahtiöljyä. HUOMAA: Kelkan kaato kyljelleen (esim. huoltotöiden ajaksi) voi aiheuttaa öljykiertoa estävän ilmalukon tuorevoitelujärjestelmään, mikä johtaa moottorivaurioon. HUOMAA: Takuun säilyminen edellyttää Polaris-kaksitahtiöljyn käyttöä 43

45 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Polttoaineen määrän tarkastus Tarkasta ennen ajamaan lähtemistä polttoaineen määrä polttoainemittarista tai polttoainetankin korkki avaamalla. Polaris suosittelee hyvälaatuisen 98-oktaanisen bensiinin käyttämistä nestejäähdytteisissä moottoreissa. HUOMAA: Bensiinin käsittelyssä on aina räjähdys/palovaara. Noudata erityistä varovaisuutta tankatessa. Tankkaa aina hyvin tuuletetussa tilassa tai ulkoilmassa. Käytä aina alle 3 kuukautta vanhaa polttoainetta. Polttoaineen ominaisuudet (höyrynpaine) heikkenevät pitkässä varastoinnissa. Käytä aina puhtaita astioita polttoaineen siirrossa/säilytyksessä. Kelkan kesäsäilytyksen tai muun pitkän säilytyksen ajaksi suositellaan tankkausta hyvin ominaisuutensa säilyttävällä pienkone- tai alkylaattibensiinillä tai lisäämään polttoaineeseen sen säilyvyyttä parantavaa lisäainetta. VAROITUS! Sammuta kelkka aina kun tankkaat sitä. Älä käytä kelkkaa suljetussa tilassa, pakokaasujen sisältämä häkä saattaa aiheuttaa tajuttomuuden ja kuoleman. Polttoaineen jäänesto Suomessa myytävien, vähintään 5 % etanolia sisältävien bensiinien kanssa ei saa käyttää alkoholia sisältävää polttoaineen jäänestoa. Polaris suosittelee Carbon Clear Plus (PN ) lisäaineen käyttämistä erityisen kosteissa olosuhteissa. Aine liuottaa pieniä vesimääriä ja muita epäpuhtauksia itseensä. Annostelu 120 ml yhteen polttoainetankilliseen. HUOMAA: E85-bensiiniä tai mitään metanolipohjaista polttoaineen lisäainetta tai polttoainetta, jossa on metanolia EI SAA käyttää Polaris-moottorikelkoissa. Etanolia sisältämättömien bensiineihin voi tarvittaessa lisätä n. 1% isopropanolipohjaista jäänestoainetta (suurin osa markkinoilla olevista jäänestoaineista). Yleinen kelkan tarkastus Tarkasta osien kiinnitys ja niiden kunto silmämääräisesti. Korjaa tarvittaessa. Peilien säätö (jos varusteena) Tarkasta taustapeilien oikea säätö. Tarkasta ympäristö Varmista, ettei kelkan läheisyydessä ole vaaraa aiheuttavia tekijöitä ennen kelkan käynnistämistä. 44

46 MOOTTORIKELKAN KÄYTTÖ Ajoneuvon sisäänajo Moottorin käynnistys Ajoneuvon sisäänajo Sisäänajo on ajoneuvon käyttöiän kannalta tärkein yksittäinen ajosuoritus. Huolellinen sisäänajo parantaa moottorin suorituskykyä sekä ajoneuvon kaikkien osien luotettavuutta. Polaris-moottorikelkan sisäänajomatka on n. 800 km tai ensimmäinen täysi tankillinen polttoainetta. Aja vaihtelevalla nopeudella, alkuun hyvin rauhallisesti. Lisää vähitellen nopeutta, mutta koko ajan sitä muutellen. HUOMAA: Lisää ensimmäiseen tankilliseen n. 2,5 % Polaris Blue Semi-Synth 2-tahtiöljyä. Varmistu riittävästä 2-tahtiöljyn kulutuksesta sisäänajon aikana seuraamalla öljypinnan vajentumista säiliössä. Vältä ajamista paljaalla jäällä, kovaksi pakkautuneessa lumessa tai teillä, koska lumijäähdytys jää vajaaksi ja telaston liukukiskot sekä telamatto eivät saa riittävää voitelua lumesta. Varmista riittävä voitelu ja jäähdytys ajamalla säännöllisesti pehmeässä lumessa. Riittävän öljynkulutuksen seuraaminen sisäänajon aikana on helpointa tehdä täysiltä säiliöiltä (polttoaine ja tuorevoiteluöljy). Tarkista sisäänajon aikana säännöllisesti (päivittäin) kaikki ajoneuvon nestepinnat, letkut, kiinnitykset ym. tärkeät kohteet kelkastasi sisäänajon aikana. Moottorin kylmäkäynnistys, sähköstartilla varustetut mallit 1. Käännä virta päälle (ON) ja varmista, että hätäsammutusnappi on ylhäällä. 2. Käännä virta-avainta START-asentoon, ÄLÄ paina kaasuvipua. Päästä virta-avain palautumaan ON-asentoon heti kun moottori käynnistyy. Anna moottorin lämmetä 3-4 minuuttia tyhjäkäynnillä. 3. Jos ajoneuvossa ei ole sähköstarttia, tartu käsikäynnistimen kahvaan ja vetäise voimakkaasti. HUOMAA: Älä vedä käsikäynnistimen narua täysin ulos. Jos moottori ei käynnisty ensimmäisellä 2-3 yrityksellä, voit painaa kaasuvipua 1/8 1/4 sen liikeradasta käynnistysmoottorin pyörityksen aikana. Vapauta kaasuvipu heti kun moottori käynnistyy. Pidä kierroksia kaasuvivun avulla vain sen verran, että moottori pysyy käynnissä. HUOMAA: Sähköstartin tai käsikäynnistimen käyttö moottorin käydessä voi aiheuttaa käynnistinjärjestelmän ja/tai moottorin rikkoutumiseen. HUOMAA: Moottorin tulee lämmetä normaaliin käyntilämpötilaan (65 o C) ennen sen sammuttamista. 45

47 MOOTTORIKELKAN KÄYTTÖ Moottorin käynnistys Moottorin kylmäkäynnistys, käsikäynnistimellä varustetut mallit 1. Avaa polttoainehana (jos varusteena ja/tai kiinni). Käännä virta-avain ON-asentoon ja varmista, että hätäsammutusnappi on ylhäällä. 2. Käännä rikastin täysin auki (FULL CHOKE). 3. Vedä käsikäynnistimen kahvasta hitaasti, kunnes mekanismi kytkeytyy. Vetäise reippaasti. 4. Jos moottori ei käynnisty muutaman vetäisyn aikana, voit painaa kaasuvipua noin neljänneksen ennen seuraavaa käynnistysyritystä. 5. Moottorin käynnistyttyä vapauta kaasu välittömästi. 6. Käännä rikastin pois päältä. Jos moottori ei käy kunnolla tyhjäkäyntiä, käytä vähän kaasua tai rikastimen ½-asentoa. Älä vedä narua täyteen pituuteen, koska käynnistinlaite voi vaurioitua. Lämpimän moottorin käynnistys 1. Käännä virta päälle ja varmista, että hätäsammutusnappi on ylhäällä. 2. Vedä käsikäynnistimen kahvasta tai käännä virta-avainta START-asentoon. Päästä virta-avain palautumaan ON-asentoon heti kun moottori käynnistyy. HUOMAA: Sähköstartin tai käsikäynnistimen käyttö moottorin käydessä saattaa johtaa käynnistinjärjestelmän ja/tai moottorin rikkoutumiseen. HUOMAA: Ajaminen välittömästi kylmästartin jälkeen ei ole suositeltavaa. Moottori antaa täyden tehon vasta sen lämpötilan noustua tarpeeksi. Liian rikasta seosta saaneen moottorin käynnistys Kaksitahtisen moottorin kampikammioon voi joutua esimerkiksi hätäsammuttimen käytön jälkeen niin paljon polttoainetta, että sen sylinteriin aiheuttama liian rikas seos estää normaalin käynnistymisen. Kampikammio on huuhdeltava ennen käynnistystä. 1. Paina moottorin (hätä)sammutusnappi ala-asentoon. 2. Käännä virta-avain OFF-asentoon. 3. Paina kaasuvipu täysin auki, eli ohjaustankoa vasten. 4. Tee käynnistysyritys sytytysvirta katkaistuna. Varmistu että moottori pyörähtää muutaman kierroksen yläkuolokohtien yli. 5. Päästä kaasuvipu palautumaan. 6. Käynnistä moottori normaalisti. 46

48 MOOTTORIKELKAN KÄYTTÖ Moottorin käynnistys Hätäsammutus Hätäkäynnistys, sähköstartilla varustetut mallit Sähköstartilla varustetun moottorikelkan akun varaustila saattaa laskea niin paljon, ettei moottori jaksa käynnistyä. Silloin voidaan turvautua toiseen akkuun ja akkukaapeleihin. Noudata seuraavia ohjeita: 1. Aseta apuakku tai toinen ajoneuvo siten, että pystyt helposti kytkemään käynnistyskaapelit akkujen napojen välille. Kytke molempien ajoneuvojen pysäköintijarrut. 2. Avaa konehuoneen kuomu. 3. Päätä mitä kaapelia käytät positiivisen ja negatiivisen navan välillä. Yleensä punaista kaapelia käytetään +napojen välillä, mustaa napojen kytkemiseksi toisiinsa. 4. Kytke (punaisen) käynnistyskaapelin pää virtaa ottavan ajoneuvon akun +napaan ja kaapelin toinen pää virtaa antavan akun napaan. 5. Kytke (mustan) kaapelin pää virtaa antavan akun -napaan. Kytke kaapelin toinen pää käynnistettävän ajoneuvon runkorakenteisiin tai moottorin rakenteisiin. HUOMAA: Suojaa aina silmäsi, kun operoit apuvirtakaapelien kanssa. 6. Varmista että moottorin hätäsammutusnappi on nostettu ylös. Yritä startata. 7. Jos ajoneuvo ei käynnisty heti, niin odota sekuntia ennen seuraavaa käynnistysyritystä, jotta akku latautuisi hieman. Jos toisenkaan käynnistysyrityksen jälkeen moottori ei starttaa, odota 1-2 minuuttia ennen uutta käynnistysyritystä. 8. Jos moottori ei pyöritä kunnolla, tarkasta kaikkien käynnistyskaapelien liitospäiden kosketus (akkujen navat ja käynnistettävän ajoneuvo runko). 9. Moottorin käynnistyttyä poista kaapelit seuraavassa järjestyksessä: irrota kaapelin käynnistettävässä ajoneuvossa (rungossa) ollut pää. Irrota kaapelin apuakussa ollut pää. Irrota +kaapelin apuakussa ollut pää. Irrota käynnistettävän akussa ollut +kaapeli. VAROITUS! Huolimattomasti kiinnitetyt tai väärin kytketyt käynnistyskaapelit voivat aiheuttaa akun räjähdysvaaran oikosulun takia, tai kipinöinti sytyttää moottoritilassa olevan bensahöyryn. HUOMAA: Älä yritä käynnistää ajoneuvoa, jonka akku on jäätynyt. Hätäsammutin (tappokatkaisija) Kaasuvivun vieressä on hätäsammutuskatkaisin, jota käytetään painamalla nuppia alaspäin. HUOMAA: Moottorin käynnistyminen edellyttää hätäsammutuskatkaisimen nupin nostamista yläasentoon. 47

49 MOOTTORIKELKAN KÄYTTÖ Moottorin hätäsammutus Kaasuvivun turvakytkin Hätäsammutus Onnettomuustilanteissa saattaa olla tarpeen sammuttaa moottori epätavallisilla keinoilla. Seuraavasta luettelosta luetellaan kaikki tavat sammuttaa moottorikelkan moottori. Sammutuskeino Vaikutuksen kohde Toimii kaasun asennoissa Virtalukko, virta-avain Katkaisee sytytysvirran Kaikissa Hätäsammutus(tappo)katkaisin Katkaisee sytytysvirran Kaikissa Hätäsammutusnaru Katkaisee sytytysvirran Kaikissa Kaasuvivun turvakytkin Katkaisee sytytysvirran Kaikissa Jarru Pysäyttää telamaton Kaikissa Kaasuvivun turvakytkin Polaris-moottorikelkat on varustettu kaasuvivun turvakytkimellä, joka sammuttaa moottorin jos kaasuvipu ei palaudu normaalisti. Kaasuvivun turvakytkimen toimivuus tulee tarkastaa päivittäin. 1. Istu moottorikelkan päälle. 2. Käynnistä moottori ja anna käydä tyhjäkäyntiä. 3. Liikuta kaasuvivun akselikohtaa nuolen osoittamaan suuntaan. 4. Paina toisella kädellä kaasuvipua. Oikein toimiva turvakytkin sammuttaa moottorin. Jotta turvakytkin toimisi oikein, tulee kaasuvivun välyksen olla ohjeiden mukainen. Välys kohdassa B täytyy asettua välille 0,25-0,75 mm. Jos välys ei ole oikea, se on säädettävä valtuutetussa Polaris-huoltopisteessä. VAROITUS! Viallinen kaasuvivun tai sen turvakytkimen toiminta saattaa johtaa ajoneuvon hallinnan menetykseen ja onnettomuuteen. Jos vipu ei toimi oikein, älä käynnistä moottoria. Kaasuvivun turvakytkimen toiminnan häiriö Jos moottorilla on taipumus sammua kaasuvivun löysäämisen jälkeen, kaasuvivun turvakytkin saattaa olla aktivoitunut tai siinä on toimintahäiriö. Tarkasta mahdollisen vian syyt: 1. Käännä virta pois päältä (OFF-asentoon). 2. Tarkasta silmämääräisesti kaasuvaijeri, etsi turvakytkimen aktivoitumisen aiheuttavaa vikaa. 3. Paina/löysää kaasuvipua. Kaasuvivun pitää palautua herkästi lepoasentoonsa. 4. Jos kaasuvipu toimii normaalisti, käännä virta päälle ja käynnistä moottori. 5. Jos kelkka ei käynnisty, vie se valtuutettuun Polaris-huoltokorjaamoon. 48

50 MOOTTORIKELKAN KÄYTTÖ Lämmityskäyttö ennen ajoa Peruutusvaihteen käyttö Lämmityskäyttö ennen ajoa Polaris suosittelee moottorin lämmityskäyttöä. Toimi seuraavasti: 1. Kelkka tuetaan takapuskurista kuvan mukaisesti niin, että telamatto kohoaa irti maan pinnasta n. 10 cm. 2. Käynnistä moottori ja anna sen käydä 2-3 minuuttia lähes tyhjäkäynnillä. Älä vielä pyöritä telamattoa. 3. Varmista että (telasto) telamatto ei kosketa maan pintaa. Kaasuta reippaasti ja anna telamaton pyöriä jonkin aikaa, sitä pitempään mitä kylmempi ilma on. VAROITUS! Älä koskaan seiso ajoneuvon takana lämmityskäytön aikana. Telamatosta saattaa sinkoutua jäätä ja lunta. 4. Sammuta moottori ja laske kelkka alas. 5. Nosta suksia etusilmukoista ja heiluta sivusuunnassa irrottaaksesi ne alustasta sekä poistaaksesi niihin mahdollisesti kertyneen lumen ja jään. Mikäli ei ole mahdollista suorittaa lämmityskäyttöä telamatto nostettuna, varmista aina, että matto ei ole jäätynyt kiinni. Liikkeelle yrittäminen jäätyneellä telamatolla vahingoittaa variaattorin hihaa ja mahdollisesti telastoa. Peruutusvaihteen (PERC) käyttö Useimmissa Polaris-moottorikelkoissa käytetään sähköisesti ohjattua peruutusvaihdetta. 1. Pysäytä kelkka ja anna moottorin käydä tyhjäkäyntiä. 2. Paina ohjaustangon vasemman pään sähkökatkaisinrungon keltaista nappia n. sekunnin ajan. 3. Kaksitahtisen moottorin käyntinopeus laskee peruutusvaihteen kytkeytymisen hetkellä. Peruutusvaihteen kytkeydyttyä mittaristoon syttyy merkkivalo. 4. Paina kaasuvipua varovasti ja peruuta. 5. Peruutusvaihde kytketään pois päältä painamalla sen kytkentänappia toisen kerran. HUOMAA: Jos moottori sammuu peruutuksen aikana, peruutusvaihde kytkeytyy automaattisesti pois päältä. HUOMAA: Moottorin käynti rajoitetaan peruutusvaihteella 6000 kierrokseen. 49

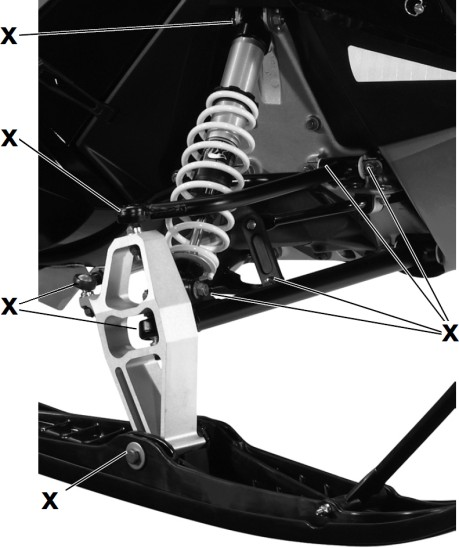

51 MOOTTORIKELKAN KÄYTTÖ Kelkan tai kelkalla hinaaminen Päivittäinen säilytys Kelkalla hinaaminen Älä koskaan hinaa rekeä tai muuta kuormaa letkeällä hinausvälineellä eli narulla tms. Naru ei estä hinauksen kohdetta törmää moottorikelkkaan jarrutustilanteessa. Käytä aina vähintään 1,2 metriä pitkää puomia. Kelkan hinaaminen Poista variaattorin hihna aina kun kelkkaa hinataan, muutoin moottori ja voimansiirto voivat vaurioitua. Käytä mahdollisuuksien mukaan hinauspuomia / vastaavaa. Älä käytä moottorikelkan puskuria tai suksien kärjen silmukoita hinausköyden tai vastaavan hinausapuvälineen kiinnityspisteenä. Hinauksessa käytettävä apuväline on kiinnitettävä rungon läheisyyteen, suksien tukivarsien kiinnityspisteen viereen. Suorituskykyisiä urheilumalleja ei suositella hinauskäyttöön. Niiden voimansiirtoa ei ole suunniteltu suurien kuormien vetämiseen. Päivittäinen säilytys Polaris suosittelee kelkan säilyttämistä telasto ylös nostettuna aina kun sillä ei ajeta. 1. Pysäköi kelkka tasamaalle, telasto kuvan mukaisesti maasta irti nostettuna 2. Puhdista kelkka lumesta ja jäästä, erityisesti etu- ja takajousitus. 3. Poista virta-avain ja suojaa kelkka asianmukaisella peitteellä. 50

52 MOOTTORIKELKAN KÄYTTÖ Turvallisuusohjeita Päästörajoitusten täyttäminen Turvallisuusohjeita Jos kelkka on seissyt jonkin aikaa, varmista aina, ettei telamatto ole jäätynyt kiinni ja poista suksista kiinni jäänyt lumi nostamalla etusilmukoista ja heiluttamalla sivusuunnassa. Kelkka on suunniteltu käytettäväksi lumihangessa. Lumiroiskeet jäähdyttävät moottoria ja voitelevat liukukiskoja. Puutteellisesta jäähdytyksestä voi olla seurauksena moottori- tai alustavaurio. Vältä pitkien matkojen ajamista jäällä, teillä tai kovaksi pakkautuneella lumella. Puhtaalla jäällä on ajettava erityisen varovasti, koska telamaton pito heikkenee huomattavasti. Käytä tasamaalla (vesialueilla, metsäautoteillä yms.) ajettaessa vaihtelevasti kaasua. Jos juutut lumeen, polje kelkan edestä lunta tiiviiksi jonkin matkaa, niin että kelkka pystyy vauhdilla kiipeämään hangelle. Ilmansuodatinkoteloon ei saa päästä kertymään vettä, lunta tai jäätä. Ilmansuodatinkotelon imukanavien aukkoja suojaavaa vaahtomuovisuodatinta ja sen pintaverkkoa ei saa poistaa ja ne on pidettävä puhtaana lumesta. Opettele avoimella kentällä kelkan käsittelyä, ennen kuin lähdet maastoon ajamaan. Käytä asianmukaisia ajovarusteita. Käytä aina kypärää. Päästörajoitusten täyttäminen Melupäästöt Tämä ajoneuvo täyttää USA:n ja muiden maiden viranomaisten asettamat säädökset melupäästöistä. Älä tee muutoksia moottoriin, sen imuilman kanavistoon tai pakoputkistoon. Pakokaasupäästöt Tämän ajoneuvon pakokaasupäästöjä kontrolloidaan moottorin rakenteella sekä polttoaineen syötöllä, joka voi olla joko kaasutin tai elektronisesti ohjattu polttoaineen suihkutus (EFI). Valmistajan perussäädöt täyttävät viranomaisten vaatimukset. HUOMAA: Kaikki moottorin ohjausjärjestelmän sekä polttoaineen suihkutuksen säätötoimenpiteet tulee teettää valtuutetussa Polaris-huoltopisteessä. Elektromagneettisten häiriöiden suodatus Sytytysjärjestelmä ja muu sähkölaitteisto täyttää EU-direktiivien 97/24/EC ja 89/336/EEC vaatimukset. Sydäntahdistimia tai vastaavia elimistön apulaitteita käyttävien henkilöiden on tarkastettava laitteiden asettamat rajoitukset ennen ajoneuvon käyttöä. 51

53 MOOTTORIKELKAN HUOLTO Määräaikaishuollot Määräaikaishuollot on teetettävä valtuutetussa Polaris-huollossa tässä kirjassa mainituin välein. Myös takuuajan jälkeen huoltojen suorittajaksi suositellaan valtuutettua Polarishuoltoa. Ensihuolto (sisäänajohuolto) tulee teettää noin 250 km ajon jälkeen. Seuraava huolto tehdään 800 km kohdalla. Seuraava huolto on 1600 km kohdalla, sen jälkeen 1600 km välein. HUOMAA: Määräaikaishuoltojen laiminlyönti mitätöi takuun voimassaolon. Huoltojen laiminlyönti on myös turvallisuusriski. Käytä aina alkuperäisiä, kelkkaasi suunniteltuja Pure-Polaris -varaosia ja huoltotuotteita. Muiden kuin alkuperäisosien käyttö voi aiheuttaa turvallisuusriskin. VAROITUS: Polttoaineen suihkutuksella (CFI) varustetun moottorin polttoainejärjestelmässä käytetään korkeaa käyttöpainetta. Polttoainejärjestelmän huolto- ja korjaustoimenpiteitä saa tehdä vain valtuutettu Polaris-huoltopiste. Huoltotaulukossa käytettävien kirjainsymbolien tulkinta: T = Tarkastus P = Puhdistus R = Rasvaus V = Vaihto Moottoritilan suojapaneelien poisto Moottorin ja voimansiirron liikkuvat osat on suojattu niitä peittävien sivupaneelien sekä moottoritilan kuomun alle. Älä koskaan käytä moottorikelkkaa suojat poistettuina. Varmista niiden kiinnitys säännöllisesti. Sivupaneelit voi poistaa kiertämällä niiden yläosassa olevat kaksi pikaruuvia auki ja irrottamalla paneelin keskellä olevan kiinnityslenkin, minkä jälkeen paneelin voi nostaa paikoiltaan. Varmista asennettaessa paneelin lukitustappien paikoilleen asettuminen. Moottoritilan kuomua ei suositella irrotettavaksi. Sen alla olevat kohteet tulisi tarkastuttaa ja huollattaa valtuutetussa Polaris-huoltopisteessä. 52

54 MOOTTORIKELKAN HUOLTO Määräaikaishuolto-ohjelma Voimansiirron huoltokohteet HUOLTOVÄLI 250 km 800 km 1600 km 3200 km Ajokauden alussa Variaattorin lautaspyörien linjaus (ilman hihnaa) T T T Hihnan kunto T T T T Kytkimet (purku) P P P Hihnan kireys T T T T Variaattorin lautaspinnat T T T T Vetoakselin laakerointi R R R R Väliakselin laakerointi R R R R Telaston kääntöpyörien T T T T T akselit Ketjukotelon öljy T V T V T Ketjukotelon ketjun kireys T T T T T Telamaton suuntaus T T T T T Telamaton kireys T T T T T Takakääntöpyörän pultti T T T T T Takakääntöpyörän / telamaton säätöpultin lukitus T T T T T HUOLTOVÄLI Moottorin huoltokohteet Ajokauden 250 km 800 km 1600 km 3200 km alussa Petikumit T T T T Käsikäynnistimen naru T T T T Moottorin kiinnityspeti T T T Moottorin vääntörajoitin T T T T Sylinterikannen pultit T T T Sylinterin kiinnitysmutterit T T T T Sytytyksen ennakko T T T VES -järjestelmä P P P T Jäähdytysnesteen määrä T T T V T Jäähdytysjärjestelmän letkut ja niiden vuodot T T T T Jäähdytysnesteen kierto järjestelmässä T T T T T Sytytystulpat T T T V T Pakoputkisto T T Pakoputken kiinnitysjouset T T T T T = Tarkastus P = Puhdistus R = Rasvaus V = Vaihto 53

55 MOOTTORIKELKAN HUOLTO Määräaikaishuolto-ohjelma Polttoainejärjestelmän huoltokohteet HUOLTOVÄLI 250 km 800 km 1600 km 3200 km Ajokauden alussa Tyhjäkäynnin kierrosluku T T T T TPS-anturin toiminta T T T Öljypumpun käyttövivun T T T T synkronointi Kaasuvaijeri T/R T/R T/R T/R Kaasuvipu T T T T T Polttoainesuodatin T T V (2 v) T Polttoaineletkut T T T T T Öljysuodatin V Öljyletkut T T T Ilmasuodatinkotelo/suodatin T T T T T Ilmaruuvi (kaasutinversiot) T T T T Kaasuttimien synkronointi T T T T Rikastimen vaijeri T V V V T Kaasuttimien vedenpoisto T T T T Kursiivilla kirjoitetut huoltotoimet koskevat ilmajäähdytteistä 550 moottoria. Sähköjärjestelmän huoltokohteet HUOLTOVÄLI 250 km 800 km 1600 km 3200 km Ajokauden alussa Virtalukko T T T T T (Hätä)sammutuskatkaisin T T T T T Kaasuvivun turvakytkin T T T T T Mittariston varoitusvalot T T T T T Taka- ja jarruvavalo T T T T T Ajovalo T T T T T Akkuneste T T T T T Jarrujärjestelmän huoltokohteet HUOLTOVÄLI 250 km 800 km 1600 km 3200 km Ajokauden alussa Nesteletkujen reititys T T T T T Letkujen kunto T T T T T Nestevuodot T T T T T Jarrupalat T T T T Jarrulevy T T T T Pysäköintijarru T T T T T Jarrujärjestelmä T T T T T Jarruneste T T T V / 2v T T = Tarkastus P = Puhdistus R = Rasvaus V = Vaihto 54

56 MOOTTORIKELKAN HUOLTO Määräaikaishuolto-ohjelma Voitelukohteet HUOLTOVÄLI Jousituksen huoltokohteet Ajokauden 250 km 800 km 1600 km 3200 km alussa Suksien suuntaus T T T Iskunvaimentimien kiinnitys T T T T T Ohjauksen osien kiinnitys T T T T P Telaston osien kiinnitykset T T T T T Iskunvaimentajien öljy/vuodot T T V T Telaston jousituksen akselien laakerointi R R R R Telaston kääntöakselit T T T T T Jäähdytinelementtien kunto T T T T T Ohjainraudat T T T T T Suksen runko/olkatapin pultti T T T T T Suksen ja olkatapin kiinnitysholkki T T T T T Olkatappi T T T T T Ohjauksen tukivarret T T T T T Ohjausakselin ylä- ja alakiinnitys T T T T T Camberkulma T T T Ohjaustangon keskitys T T Etutukivarsien laakerointi T T T T T Etupukin rajoitinhihnat T T T T T Liukumuovien kunto T T T Kuomun kiinnitys T T T T T T = Tarkastus P = Puhdistus R = Rasvaus V = Vaihto Moottorin ja ketjukotelon kiinnityksen tarkastaminen Moottorin ja voimansiirron kiinnityspulttien tiukkuus tulee tarkastuttaa valtuutetussa Polaris-huollossa 1600 kilometrin välein. Huoltokohde Moottorin kiinnityspultit Ketjukotelon kiinnityspultit Toimenpide Poista kytkin, ensiövedon lautaset sekä pakoputkisto kaikkien moottorin kiinnityspulttien tiukkuuden tarkastamiseksi Tarkasta kaksi (2) Torx-ruuvia ketjukotelon etupuolelta Tarkasta neljä (4) pulttia ketjukotelon takapuolelta 55

57 MOOTTORIKELKAN HUOLTO Voitelukohteet Ohjauksen ja suksien ripustuksen voitelukohteet Polaris-moottorikelkkojen ohjauksen ja suksien ripustuksen nivelet ovat kestovoideltuja. Ne eivät tarvitse erillistä voitelua tai rasvausta. Telaston voitelukohteet Pitkäjoustoisissa telastorakenteissa jousituksen komponenttien liikeradat ovat suuria. Huolellinen voitelu varmistaa hyvät ajoominaisuudet ja vähäisen osien kulumisen. Polaris suosittelee telaston nivelien ja liukujen rasvanippojen voitelua 800 km:n välein ja vähintään kerran vuodessa. Voitelu suoritetaan puristamalla vaseliinia rasvaprässillä telaston nippoihin (X). Voiteluainesuositus Polaris All Season Grease (PN ) Variaattorin ja vetoakselin laakerien voitelu Voimansiirron akselien laakerit tulee voidella huolto-ohjelman mukaisesti. 1. Löysää variaattoria. 2. Lisää vaseliinia rasvaprässin avulla rasvanipan kautta, kunnes vaseliinia pursuaa laakerin suojuksen alta. Kaksi (2) painallusta yleensä riittää, käytä korkeintaan neljää painallusta. Voiteluainesuositus Polaris All Season Grease (PN ) 56

58 MOOTTORIKELKAN HUOLTO Ketjukotelon öljyhuolto Ketjukotelon öljy, tarkastus ja vaihto Tarkasta ketjukotelon öljymäärä huolto-ohjelman mukaisesti. 1. Aja kelkka tasaiselle alustalle. 2. Kierrä auki ketjukotelon täyttö-/tarkastustulppa. Öljymäärän tulisi olla tulpan kierteiden tasolla. 3. Lisää tarvittaessa öljyä, käytä apuna suppiloa. 4. Puhdista mahdolliset öljyroiskeet. 5. Kierrä täyttö-/tyhjennystulppa kiinni. Kiristystiukkuus on 8-13 Nm. Vaihda öljy ensimmäisen 800 km ajon jälkeen ja sen jälkeen 1600 km välein tai ajokausittain. Ketjukotelon öljynvaihto 1. Aja kelkka tasaiselle alustalle. 2. Kierrä auki ketjukotelon tyhjennystulppa. Varmista ketjukotelon valuminen täysin tyhjäksi. Valuta öljy asianmukaiseen keräysastiaan ja huolehdi jäteöljystä. 3. Puhdista tyhjennystulppa metallijäämistä ja sen reiän ympäristö liasta. 4. Kierrä tyhjennystulppa kiinni tiukkuuteen 8-13 Nm. 5. Kierrä auki täyttö-/tarkastustulppa. 6. Täytä kotelo oikealla öljymäärällä ja -laadulla. 7. Kierrä täyttö-/tyhjennystulppa kiinni. Kiristystiukkuus on 8-13 Nm. Suositeltu ketjukoteloöljy Polaris Synthetic Chaincase Lubricant (PN ) 266 ml Ketjun kireyden säätö Tarkasta ketjun kireyden säätö viikoittain sekä aina ennen pitempää ajomatkaa. 1. Poista keulan sivupaneelit. 2. Käännä toisiovariaattoria vastapäivään kunnes ketjun vapaaliike on kokonaisuudessaan ketjun kiristäjän puolella. Lukitse pysäköintijarru tai pyydä avustajaa painamaan jarrua. 3. Löysää ketjun kiristimen lukitusmutteri. 4. Kiristä säätöruuvia sormin kunnes se ei enää kiristy. Kierrä sen jälkeen säätöruuvia ¼-kierros takaisinpäin. 5. Pidä säätöruuvia paikallaan ja kiristä lukitusmutteri. Lukitusmutterin kiristystiukkuus on 28 Nm. 6. Asenna sivupaneelit ja vapauta pysäköintijarru. 57

59 MOOTTORIKELKAN HUOLTO Sytytystulpat Imuilman esisuodatin Polttoainejärjestelmä Sytytystulpat Käytä aina lämpöarvoltaan sopivia ja kärkiväliltään oikeita sytytystulppia. Niiden vaihtoväli on 2-tahtimalleissa 3200 km. Työkalusarjan mukana toimitetaan sytytystulppa-avain. Sytytystulppa Tulpan kiristysmomentti Tulpan kärkiväli NGK BPR 9ES Nm 0,7 mm Sytytystulpan väri paljastaa suuntaa-antavasti EFI-järjestelmän säädön tarkkuuden sekä moottorin kunnon. Ennen tarkastelua käyntilämpöisellä moottorilla tulee olla ajettu reippaasti tasavauhtia ja se on sammutettava suoraan vedosta. Normaali sytytystulppa: keskieristeen kärki harmaa tai vaalean ruskea ja ehjät elektrodit. Ylikuumentunut sytytystulppa: keskieristeen kärki valkoinen tai valkohileinen. Mahdollinen syy: väärä tulpan lämpöarvo tai polttoaineen virheellinen annostelu. Märkä/öljyinen tulppa: Keskieristeen kärki musta. Mahdollinen syy: tukkeutunut ilmansuodatin, virheellinen polttoaineen annostelu. Imuilman esisuodatin Ohjaustangon akselin vieressä oleva ilmansuodatinkotelon imuaukko on suojattu vaahtomuovisella imuilman esisuodattimella. Se estää lumen pääsyn imukanavistoon. Puhdista esisuodatin aina irtolumesta. Suodattimien tukkeutuminen tai ajoneuvon käyttö ilman suodattimia saattaa johtaa moottorin vaurioitumiseen. Polttoaineen suihkutuksen (CFI) suuttimet, polttoainepumppu Kaikki elektronisen polttoaineen suihkutukseen liittyvät tarkastukset ja työt tulee teettää valtuutetusta Polaris-huoltopisteessä. Jos epäilet häiriöitä, ota yhteys Polaris-huoltoon. Polttoaineen suodatin ja polttoaineletkut Polttoaineen suodatin tulee vaihtaa vähintään kerran vuodessa tai 3200 km välein, huoltoohjelman mukaisesti. Teetä vaihtotyö valtuutetussa Polaris-huollossa. Polttoaineletkut on tarkistettava säännöllisesti ja vaihdettava tarvittaessa, erityisesti kesäsäilytyksen jälkeen. Letkut eivät saa olla puristuksissa tai jyrkästi mutkalla. Vaurioituneet polttoaineletkut on ensi tilassa vaihdettava. Älä käytä pihtejä polttoaineletkujen irrotuksessa, letkut voivat vaurioitua. 58

60 MOOTTORIKELKAN HUOLTO Pakoaukon säätimien puhdistus Tuorevoitelujärjestelmä Kaasuttimet Kaasuvaijerin ja rikastimen vaijerin voitelu Voitele vaijerit Polaris Lubricant -öljyllä (PN ) tai vastaavalla, kylmässä notkeana pysyvällä yleisvoiteluaineella. Tuorevoiteluöljyn suodatin 2-tahtimallien tuorevoitelujärjestelmän öljynsuodatin on vaihdettava vuosittain tai 3200 km:n välein. Tarkasta öljyletkujen kunto 3200 km:n välein ja erityisesti kesäsäilytyksen jälkeen. HUOMAA: Polaris suosittelee kaikkien tuorevoitelujärjestelmään liittyvien huoltojen teettämistä valtuutetussa huoltopisteessä. HUOMAA: Tuorevoitelujärjestelmä on ilmattava suodattimen vaihdon jälkeen, muuten seurauksena on moottorivaurio. Tuorevoitelujärjestelmän suodattimessa on nuolimerkki osoittamassa öljyn oikean virtaussuunnan. Kaasuttimien säätö Polaris-huolto tarkistaa ajoneuvon huoltojen yhteydessä kaasuttimien säädöt. Oikein säädetyt kaasuttimet varmistavat parhaan mahdollisen moottorin suorituskyvyn, polttoainetalouden sekä moottorin iän ja luotettavuuden. Tehtaan kaasutinsäädöt on optimoitu enintään -23 o C lämpötilaan. Kelkan käyttö säännöllisesti tätä kylmemmissä olosuhteissa vaatii kaasuttimien uudelleen säätämisen. Jos huomaat yhdenkin seuraavista asioista, kaasuttimet tarvitsevat mahdollisesti säätöä: - heikko käynnistyvyys - huono tyhjäkäynti - moottorin ylikuumeneminen - toistuvat sytytystulppien ongelmat - Moottori vastaa heikosti kaasuun eri kierrosalueilla. HUOMAA: Kaasuttimien säädöt on teetettävä valtuutetussa Polaris-huollossa. Heillä on kaasuttimien säätämisessä tarvittava tietotaito ja työkalut. 59

61 MOOTTORIKELKAN HUOLTO Kaasuttimien vedenpoistoletkut Moottorin kiertymisen rajoitin Pakoaukon säätimet, pakoputkisto Kaasuttimien vedenpoistoletkut, Indy 550 -versiot Useimpien Polaris-kelkkojen kaasuttimissa on patentoidut kohokammion vedenpoistoletkut, joiden päissä on tyhjennystulpat. Letkut on tyhjennettävä vähintään kerran kaudessa tai 1600 km välein. Kohokammion tyhjennys: 1. Sulje polttoainehana. 2. Aseta keräysastia tyhjennysletkujen alle. 1. Löysennä letkuklemmaria (1) ja siirrä sitä. Irrota tulppa (2) ja anna letkun tyhjentyä. 2. Puhdista tulppa ja asenna se takaisin paikalleen. Kiristä letkuklemmari huolellisesti. Moottorin kiertymisen rajoitin 2-tahtiset mallit on varustettu kumiripusteisen moottorin kiertymisen rajoittimilla. Taaempaa rajoitinta voi säätää, ja sen sekä moottorin lohkon välinen etäisyys tulee tarkastaa säännöllisesti. Ennen rajoittimen välyksen tarkastusta tee variaattorin lautaspyörien välinen linjaus. Kiertymisen rajoittimen pään ja moottorilohkon välin tulee olla 0,25-0,75 mm. Polaris suosittettelee säätötyön teettämistä valtuutetussa huoltopisteessä. Pakoaukon säätimien puhdistus, Indy 600 Voyager Nestejäähdytteisten mallien pakoaukon säätimien (VES) toiminnan säännöllinen tarkastus ja puhdistus on tärkeää moottorin moitteettoman toimivuuden varmistamiseksi. Säätimien tarkastus ja puhdistus tulee teettää 1600 km:n välein (kuuluu huolto-ohjelmaan) valtuutetussa Polaris-huollossa. Käytä pakoaukon säätimellä varustetuissa moottoreissa vain suositeltua, pakoaukonsäätimille suunniteltua kaksitahtiöljyä (VES-öljy). Pakoputkisto Tarkasta pakoputkisto kulumisen ja vaurioiden havaitsemiseksi jokaisessa isossa huollossa. Anna putkiston jäähtyä täysin ennen tarkastusta. Nosta kuomu ja tarkasta äänenvaimentajan kunto sekä pakoputkiston paisuntakammio mahdollisten murtumien varalta. Tarkasta jousien ja tukien kunto, vaihda vaurioituneet osat tarvittaessa. Kaksitahtimallien pakoputkiston liitoskohdista saattaa vuotaa pakokaasua, mikä likaa moottoritilaa. Puhdista öljynsekaiset jäämät tarvittaessa. 60

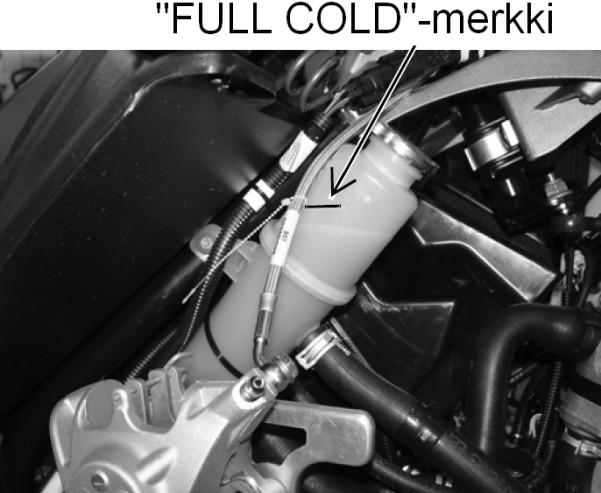

62 MOOTTORIKELKAN HUOLTO Jäähdytysjärjestelmä Ylikuumenemisen varoitusvalo Jäähdytysjärjestelmä Polaris käyttää nestejäähdytteisissä kelkkamalleissa tislatun veden ja etyyliglykolin seosta suhteessa 50/50. Erityisen kylmissä olosuhteissa käytettävän moottorikelkan jäähdytysjärjestelmässä voi käyttää seosta 60/40. Sen pakkaskestävyys on 45 astetta. Älä koskaan lisää jäähdytysjärjestelmään vesijohto- tai luonnon vettä. Siinä olevat mineraalit saattavat aiheuttaa moottorin osien syöpymistä. Käytä puhdistettua (akku) vettä. Jäähdytysnesteen määrän tarkastaminen Moottorissa käytettävä jäähdytysneste varastoidaan moottoritilassa olevaan paisuntasäiliöön. Jäähdytysnesteen määrän tulee asettua kylmänä paisuntasäiliöön merkatulle FULL COLD -tasolle. 1. Sammuta moottori. 2. Avaa oikean puolen sivupaneeli. 3. Tarkasta jäähdytysnesteen määrä paisuntasäiliöstä. 4. Lisää nestettä tarvittaessa. VAROITUS! Älä avaa jäähdytysnesteen paisuntasäiliön korkkia, jos moottori on kuuma. Säiliössä vallitsee ylipaine, joka purkautuu höyrynä korkin avauksessa. Moottorin ylikuumenemisen varoitusvalo Jos moottorin jäähdytysnesteen lämpötila nousee liian suureksi, ylikuumenemisen varoitusvalo syttyy. Jäähdytä moottoria välittömästi ajamalla kelkka syvään lumeen tai sammuttamalla moottori. Vilkkuva varoitusvalo tarkoittaa vaarallista moottorin ylikuumenemista. Suojausjärjestelmä laskee moottorin tehoa. Sammuta moottori heti ja anna sen jäähtyä. HUOMAA: Moottorin ylikuumenemisen varoitusvalon sytyttyä matkaa voi jatkaa rauhallisesti, mahdollisimman syvässä ja pehmeässä lumessa ajaen. Pysähdy tarvittaessa jäähdyttämään moottoria. Jos ylikuumeneminen on toistuvaa eikä johdu huonoista olosuhteista, ota yhteys Polarishuoltoon ylikuumenemisen syyn selvittämiseksi. 61

63 MOOTTORIKELKAN HUOLTO Jäähdytysjärjestelmä Jäähdytysjärjestelmän ilmaus Jäähdytysneste tulee vaihtaa kahden vuoden välein, mikä vaatii jäähdytysjärjestelmän ilmauksen. Polaris suosittelee jäähdytysnesteen vaihtotyötä teetettäväksi valtuutetussa Polaris-huollossa. Jäähdytysjärjestelmä tulee ilmata myös seuraavien toimenpiteiden jälkeen: - jos jokin jäähdytysjärjestelmän osa korjataan tai vaihdetaan (letkut, paisuntasäiliö, moottorin sylinteriryhmä tai jäähdytinkennot) - jäähdytysjärjestelmässä ilmenee vika, minkä vuoksi jäähdytysnestettä häviää - jos jokin jäähdytysjärjestelmän letkuista vaihdetaan tai ilmenee jäähdytysnestevuoto Tutustu ennen ilmauksen aloittamista huolellisesti työohjeisiin. Suorita jäähdytysjärjestelmän ilmaus ulkona tai muuten hyvin ilmastoidussa paikassa. Jäähdytysjärjestelmän ilmaus 1. Aja kelkka siten, että telatunnelin yläosa on vaakatasossa. Käytä tarvittaessa apuna kelkan etuosaa nostavaa tukea. Anna moottorin jäähtyä täydellisesti. 2. Poista oikean puolen sivupaneeli. 3. Avaa paisuntasäiliön korkki ja täytä säiliö jäähdytysnesteellä ylämerkkiin saakka. Älä laita paisuntasäiliön korkkia paikoilleen. 4. Kierrä auki joko termostaatin kotelossa tai jäähdytysjärjestelmän letkuliitoksessa oleva ilmausruuvi. Annan ilman poistua järjestelmästä, sulje ruuvi vasta kun reiästä valuu pelkkää jäähdytysnestettä. 5. Täytä paisuntasäiliö ylämerkkiin saakka. 6. Aseta sivupaneeli paikoilleen. Käynnistä moottori ja anna sen käydä 2-3 minuuttia. Löysää ajoittain ilmausruuvia, jotta järjestelmään jäänyt ilma pääsee poistumaan. 7. Pysäytä moottori ja anna sen jäähtyä hetki. Tarkasta jäähdytysnesteen määrä, lisää tarvittaessa. 8. Tarkasta jäähdytysjärjestelmän toiminta kokeilemalla kelkan runkoa jäähdytinelementtien vierestä. Jos runko on lämmin, järjestelmä toimii normaalisti. Jos se ei ole lämmennyt, toista kohdan 5 toimenpide. 9. Laita paisuntasäiliön korkki sekä sivupaneeli paikoilleen. 10. Laske kelkka alas. Suositeltu jäähdytysneste Polaris Anitfreeze, 60/40 Premix (PN ) Jäähdytysjärjestelmä, Indy 550 -versiot Tarkasta säännöllisesti puhaltimen imusuojus sekä puhaltimelta lähtevät kanavat. Etsi ja korjaa murtumat, tukkeutumat, rikkoutuneet tiivisteet sekä löystyneet liitokset. 62

64 MOOTTORIKELKAN HUOLTO Jarrut Jarrujen huolto Tarkasta aina ennen ajamaan lähtemistä jarrukahvan liike-rata painamalla jarrukahvasta. Se ei saa painua 13 mm lähemmäs ohjaustangon tuppea. Nestetoimiset jarrut ovat itsesäätyvät. Jos kahva painuu liian syvään tai tuntuu sienimäisen joustavalta, jarrujärjestelmässä on vikaa. Tarkasta jarrunesteen määrä ja jarrupalojen kunto sekä ilmaa jarrut. Jarrunesteen määrä tarkastetaan jarrunestesäiliön tarkastussilmästä. - tumma tarkastussilmä: Jarrunestettä on riittävästi. - kirkas tarkastussilmä: Jarrunesteen pinnan taso on laskenut. Lisää jarrunestettä (DOT 4). Älä täytä liikaa. HUOMAA: Kaikki jarruviat on korjattava välittömästi. Jarrun osat: 1. Jarrusatula 2. Jarrupalojen värinävaimennusjousi 3. Jarrupala 4. Jarrulevy Tarkasta säännöllisesti jarrupalojen kunto. Ne on vaihdettava, kun kitkapinnan paksuus kuluu pienemmäksi kuin jarrupalan runko-osan (n. 1,5 mm) paksuus. Jarrujärjestelmän ilmaus 1. Avaa jarrunestesäiliön kansi, poista tiiviste. 2. Täytä säiliö DOT4-tyypin jarrunesteellä Min. ja Max merkkien väliin (noin 6-8 mm jarrunestesäiliön yläreunasta). Asenna tiiviste ja kansi takaisin paikoilleen. 3. Poista jarrusatulan ilmausruuvin kumisuoja. Asenna ilmausruuvin päähän siihen tiiviisti istuva letku, jonka toinen pää johdetaan keräysastiaan. 4. Pumppaa jarrukahvasta järjestelmään paine ja purista kahvaa. 5. Avaa ilmausruuvia ¾-kierros ja anna jarrunesteen ja ilman virrata keräilyastiaan. Jarrukahva painuu ohjaustankoa vasten. Pidä se siinä asennossa ja kierrä ilmausruuvi kiinni. Vapauta kahva sen jälkeen kun ilmausruuvi on kierretty kiinni. 6. Toista kohtien 4-5 toimenpiteet niin monta kertaa, että jarrukahva tuntuu jämäkältä eikä painu pohjaan. Ilma on poistettu järjestelmästä. 7. Tarkasta jarrunesteen määrä (toista kohdan 2 toimenpiteet). 8. Asenna jarrunestesäiliön tiiviste ja kansi paikoilleen. HUOMAA: Jarruneste on syövyttävää ainetta, joka kondensoi itseensä kosteutta. Käsittele jarrunestettä varoen. Tee jarrunesteen lisäys vain avaamattomasta pullosta. 63

65 MOOTTORIKELKAN HUOLTO Ajovalot Ajovalojen kunto Tarkasta aina ennen ajamaan lähtemistä että kauko-, lähi-, taka- ja jarruvalot toimivat. Ajovaloumpion polttimon vaihto 1. Poista valopolttimon vaahtomuovinen suojakansi. 2. Irrota ajovalopolttimon johtoliitos. 3. Kierrä ajovalopolttimon kantaa tukevaa holkkia vastapäivään. 4. Poista polttimo ja asenna tilalle uusi. Älä koske polttimon lasiosiin. 5. Kytke johtoliitos. 6. Asenna valopolttimon suojus paikoilleen. Älä kosketa ajovalopolttimon lasikupua sormin tai anna sen muuten tahraantua. Polttimo on palaessaan hyvin kuuma, joten sen lasin pinnalla oleva lika aiheuttaa pistemäistä lämpörasitusta, mikä voi johtaa polttimon nopeaan rikkoutumiseen. Tarkasta valojen toiminta aina polttimon vaihdon jälkeen. Taka- ja jarruvalopolttimoiden vaihto Indy-mallien takavalopoltin on huoltovapaa, siinä ei ole erillisiä polttimoita. Takavalon rikkouduttua se on uusittava. Ajovalojen suuntaus Ajovalojen suuntaus tulee tehdä tasaisella alustalla. 1. Aja kelkka siten, että sen ajovalo on 7,6 metrin päässä pystysuorasta seinästä. 2. Mittaa maan pinnan ja ajovaloumpion keskipisteeseen välinen matka. Mittaa sama korkeus seinään ja merkitse se. 3. Käynnistä moottori käyntiin ja kytke kaukovalot päälle. 4. Kuljettaja istuessa normaalissa ajoasennossa valokeilan tulee laskea 7,6 m:n matkalla 5 cm. 5. Säädä tarvittaessa ajovaloumpion suuntaus pyörittämällä mittariston alapuolella olevaa säätökiekkoa. 64

66 MOOTTORIKELKAN HUOLTO Voimansiirto Variaattorin toiminta Moottorikelkan voimansiirto perustuu keskipakokytkimeen ja variaattoriin. Moottorin käyntikierrosten noustessa siihen liitetyn keskipakokytkin aktivoituu kytkimen sisällä olevien painojen siirtyessä keskipakovoiman vaikutuksesta kytkimen ulkokehää kohti. Painojen liike aiheuttaa kytkimeen liitetyn kartiomaisen lautaspyörän siirtymisen akselillaan kohti kytkinakselin vastakkaista, kiinteää lautaspyörää. Lautaspyörien välissä on vahvistettu kumihihna (variaattorin hihna), jonka reunat koskettavat kytkimen lautaspyörien reunoja. Kytkimen lautaspyörät liikkuvat sitä lähemmäs toisiaan, mitä suuremmilla kierroksilla moottori käy. Lautaspyörien puristava liike pakottaa variaattorin hihnan nousemaan ulommas kytkimen kehällä, minkä vuoksi välitys pitenee. Variaattorin hihnan välittämä voima kulkeutuu telamatolle toisen, ketjukoteloon liitetyn lautaspyörän kautta ja kotelossa olevan ketjun välityksellä telamattoa pyörittävälle akselille. Vedon kytkeytyminen tapahtuu k/min välillä, riippuen kelkkamallista. Variaattori ja kytkin vaativat säännöllistä kunnon tarkkailua ja huoltoa. Variaattorin hihnan kireyden tarkastus Variaattorin hihna on vaihdettava hihnan kireyssäädön loppuessa tai jos hihna vaurioituu. 1. Siirrä kelkka tasaiselle alustalle ja sammuta moottori. 2. Avaa variaattorin suojat. 3. Aseta suora viivain tai vastaava variaattorin hihnan päälle lautaspyörien väliin. 4. Paina kevyesti hihnaa ja mittaa hihnan ulkoreunan ja viivaimen väli. Välin tulisi olla 32 mm. Variaattorin hihnan kireyden säätäminen 1. Löysää kytkinkellon säätöruuvin lukitusmutteri (7/6 tuuman avain). 2. Kierrä säätömutteria oikean hihnan kireyden saamiseksi (1/8 tuuman kuusiokoloavain). Säätöruuvin kierto tiukemmalle (myötäpäivään) kasvattaa lautasten etäisyyttä. Säätöruuvin kiertäminen auki (vastapäivään) vähentää lautaspyörien keskinäistä etäisyyttä. 3. Säätötoimenpiteen jälkeen kiristä lukitusmutteri. VAROITUS! Pysäytä moottori aina ennen voimansiirron osien huolto- tai tarkastustoimia. Moottorin käydessä voimansiirron osiin voi tarttua vaate tai kehon osa, minkä seurauksena voi olla vakava loukkaantuminen tai hengenvaara. 65

67 MOOTTORIKELKAN HUOLTO Voimansiirto Variaattorin lautaspyörien linjauksen tarkastus Variaattorin lautaspyörien pitää olla keskenään suorassa linjassa, jotta moottorin voima saadaan siirrettyä täysimääräisesti telamatolle. Linjauksen tarkastus edellyttää erikoistyökalujen käyttöä. HUOMAA: Kytkimen ja variaattorin huollot/korjaukset tulee teettää valtuutetussa Polaris-huollossa. Jos moottorikelkan voimansiirto toimii epämääräisesti, esimerkiksi veto ei kytkeydy tasaisesti tai kytkin ravistaa, keskipakokytkimessä tai variaattorissa saattaa olla vikaa. Toimita ajoneuvo valtuutettuun Polaris-huoltopisteeseen huoltoa ja korjausta varten. HUOMAA: Keskipakokytkimen osia ei saa voidella! Kytkimessä käytettyjen materiaalien kestävyys saattaa heiketä voiteluaineiden vaikutuksen vuoksi. Variaattorin hihnan irrottaminen ja asentaminen Variaattorin hihnan irrotus- ja asennustaito kuuluvat kelkkailijan perusosaamiseen. Variaattorin hihna on kuluva osa, se voi pettää milloin tahansa. Pidä aina varahihnaa mukanasi. HUOMAA: Varmista ettei kelkalla ole peruutettu ennen variaattorin hihnan vaihtoa. Hihnan saa vaihtaa ainoastaan eteenpäin ajamisen jälkeen. Hihnan irrottaminen 1. Sammuta moottori ja avaa variaattorin suoja. 2. Lukitse pysäköintijarru. 3. Ota työkalusarjasta L-avain ja pane se variaattorin akselin vieressä olevaan kierteytettyyn reikään. 4. Kierrä L-avainta kunnes lautaspyörät erkanevat ja pystyt poistamaan variaattorin hihnan. 5. Jos L-avain ei kierry helposti ja lautaspyörät aukea, kierrä variaattoria käsin 1/4-kierros vastapäivään ja kokeile uudestaan. Hihnan vaihtotyötä helpottaa variaattorin lautaspyörien kiertäminen siten, että lautasten avaustyökalun reikä nousee mahdollisimman ylös. 66

68 MOOTTORIKELKAN HUOLTO Voimansiirto Ohjauslaitteet Hihnan asentaminen 1. Aseta hihna kytkimen lautasten väliin ja vedä sitä, jotta se asettuu tiukasti lautaspyörän pohjalle. 2. Aseta hihnan syrjä toisen lautaspyörän sisäpuolelle ja ujuta hihna kokonaisuudessaan lautaspyörien väliin. 3. Nosta hihna variaattorin ulkoreunalle. 4. Kierrä L-avainta auki kunnes lautaspyörät asettuvat tiukasti hihnaa vasten. Poista L- avain. 5. Sulje variaattorin suoja. Hihna tulee asettaa siten, että voit lukea hihnan päällä olevan tekstin. HUOMAA: Uutta variaattorin hihnaa tulee ajaa sisään n. 50 km:n rauhallisella ajolla. Ohjauslaitteet Tarkasta viikoittain ja aina ennen pitempää ajomatkaa etujousituksen ja ohjauksen liitokset (X). Kiristä ne tarvittaessa. Suksien suuntaus Suksien suuntaus vaikuttaa oleellisesti moottorikelkan ohjattavuuteen. Tarkastus on tehtävä säännöllisesti. Suksien suuntauksen tarkastus 1. Aja kelkka tasaiselle alustalle ja aseta ohjaustanko suoraan asentoon. 2. Mittaa 25 cm matka suksen kiinnityspultista sen etu- ja takapuolelle ja tee merkintä suksen sisälaitaan. 3. Mittaa suksien sisäreunojen väli sekä etu (X) - että takapuolen (Y) merkkien väliltä. Suositeltu suksien haritus: 3-6 mm (etupuolen mitta X suurempi kuin takapuolen mitta Y): HUOMAA: Ohjauksen säädöt suositellaan teetettäväksi valtuutetussa Polaris-huollossa. 67

69 MOOTTORIKELKAN HUOLTO Ohjauslaitteet Suksien ohjainraudat Telamaton huolto VAROITUS! Ohjauslaitteiston ja suksien ripustuksen viat sekä väärät säädöt heikentävät ajoneuvon ohjattavuutta, mikä saattaa johtaa onnettomuuteen ja hengenvaaraan. HUOMAA: Ohjauslaitteiston ja suksien ripustuksen on ehdottomasti aina oltava kunnossa ja oikein säädetty/huollettu. Jos omistaja tekee omia säätöjä/korjauksia, hän myös vastaa mahdollisten huoltovirheiden seurauksista. Suksien ohjainraudat Suksien ohjainraudat vaikuttavat merkittävästi ohjauksen tarkkuuteen ja moottorikelkan hallittavuuteen. Varmista aina ennen ajamista se, että ohjainraudat sekä sukset ovat ehjät. Ohjainraudat täytyy uusia kun ne ovat kuluneet puoliväliin alkuperäisestä vahvuudestaan. Ohjainrautojen vaihto: 1. Nosta kelkan etuosaa siten, että sukset nousevat noin 15 cm irti maan pinnasta. 2. Kierrä ohjainrautojen kiinnitysmutterit auki. 3. Irrota ohjainraudan taka- ja etuosa suksesta. 4. Asenna uudet ohjainraudat päinvastaisessa työjärjestyksessä. Telamaton kunnon tarkastus Telamaton kunto tulee tarkastaa silmämääräisesti mahdollisten vaurioiden varalta. 1. Aja kelkka tasaiselle alustalle ja sammuta moottori. Tue kelkan takaosa siten, että telamatto irtoaa täysin alustasta. 2. Pyöritä telamattoa käsin ja tarkasta että: - telamaton poikittaiset tukirakenteet (*) ovat ehjiä ja oikean pituisia - telamaton pintamateriaali ja harjarakenne ovat ehjiä - telamaton vetosoljet ovat ehjiä ja niissä ei ole sulanutta muovia Kylminä aamuina tehtävä telamaton esilämmitys lisää maton käyttöikää. HUOMAA: Sopimattomissa olosuhteissa (lumeton/jäinen alusta, terävien esteiden ylitys) tapahtunut telamattovaurio ei kuulu takuukäsittelyn piiriin. 68

70 MOOTTORIKELKAN HUOLTO Telamaton huolto VAROITUS! Telamaton näkyvät vauriot, varsinkin poikittaisten tukirakenteiden vauriot voivat aiheuttaa telamaton repeytymisen pois paikoiltaan, mikä voi johtaa onnettomuuteen ja hengenvaaraan. Telamaton kireyden tarkastus Telamaton kireys tulee tarkastaa säännöllisesti. Liian löysä telamatto saattaa hyppiä vetorattaiden yli ja vaurioitua käyttökelvottomaksi. Tarkasta telamaton kireys seuraavasti: 1. Aja kelkka tasaiselle alustalle ja sammuta moottori. 2. Nosta kelkan takapää ja tue se siten, että telamatto on irti alustasta. 3. Laita noin 4,5 kg paino tai vastaava rasitus mattoon noin 40 sentin päähän takakääntöpyörän akselin kohdalta eteenpäin mitattuna. 4. Tarkista liukumuovin ja telan metallisoljen välinen etäisyys. Sen tulee olla: mm Telamaton kireyden säätö 1. Löysää takakääntöpyörän akselin mutteri. 2. Löysää telamaton kireyssäädön pultin lukitusmutteri molemmilta puolilta kelkkaa. 3. Kierrä telamaton kireyden säätöpultteja molemmilta puolin yhtä paljon, jotta matto pysyisi suorassa linjassa. 4. Käynnistä moottori ja kaasuta kevyesti, jotta telamatto lähtee pyörimään (n. 5 kierrosta). Päästä kaasu ja anna telamaton pysähtyä itsestään, älä käytä jarrua. 5. Sammuta moottori ja tarkasta telamaton kireys ja sen suuntaus. Säädä tarvittaessa. 6. Kiristä säätöpulttien lukitusmutterit. 7. Kiristä kääntöpyörien akselin pultit. Kiristysmomentti on 47,5 Nm. Tarkasta uuden kelkan tai uuden telamaton kireys muutaman päivän välein. 69

71 MOOTTORIKELKAN HUOLTO Telamaton huolto Telamaton suuntaus Tarkasta päivittäin telamaton kunnon lisäksi myös sen suuntaus. Vinosti pyörivä telamatto heikentää ajettavuutta sekä lisää voimakkaasti sekä telamaton että telaston liukumuovien kulumista. Telamaton suuntauksen voi tarkastaa seuraavasti: 1. Aja kelkka tasaiselle alustalle ja nosta takapäätä siten, että telamatto ei kosketa alustaan. 2. Käynnistä moottori ja kaasuta kevyesti, jotta tela-matto lähtee pyörimään (n. 5 kierrosta). Päästä kaasu ja anna telamaton pysähtyä itsestään, älä käytä jarrua. 3. Telamaton suuntaus tarkastetaan katsomalla telan aukoista ja telan sivusta. Telamaton kääntöpyörien tulee asettua telamaton aukkoihin nähden keskelle (*). 4. Jos telamatto näyttää liukuvan vasemmalle, löysää vasemman kiristimen lukitusmutteri ja kiristä vasenta säätöpulttia. Jos telamatto liukuu oikeaan reunaan, löysää oikeanpuoleisen kiristimen lukitusmutteri ja kiristä oikeaa säätöruuvia. 5. Kun olet tehnyt säädön, pyöräytä telamattoa ja varmistu siitä, että kääntöpyörän ja maton soljen reunan etäisyys on molemmin puolin sama. 6. Kun säätö on tehty, kiristä säätöpulttien lukitusmutterit ja kääntöpyörän akselin kiristysmutterit (47,5, Nm). 7. Tarkasta lopuksi telamaton kireys. Telaston liukumuovit Telaston liukumuovien kunto tulee tarkastaa säännöllisesti. Polaris-moottorikelkkojen telaston liukumuovien kyljessä on kulumisen paljastava merkkiura. Kun merkkiura kuluu pois näkyvistä jostain kohtaa, liukumuovit on vaihdettava. Liukumuovit kuluvat nopeasti sisäänajon aikana, minkä jälkeen kuluminen tasaantuu. Liukumuovien vaihtaminen ei ole tarpeellista ennen kuin liukumuovit ovat kuluneet merkkiin saakka. Polaris toimittaa telaston lisäpyöräsarjaa vaativia, liukumuoveja voimakkaasti kuluttavia ajo-olosuhteita varten. Tarkasta telaston pulttien ja muttereiden kireys viikoittain. Käytä aina kierrelukitetta (Loctite 262) jos joudut kiristämään liukurungon pultteja tai muttereita. Muista kierteiden puhdistus ennen kierrelukitteen asennusta. Telamaton takakääntöpyörien mutterien alla olevien aluslevyjen kovera puoli asennetaan ulospäin. 70

72 MOOTTORIKELKAN HUOLTO Telamaton huolto Telamaton piikkien asennus Telamaton piikkien asennus Kaikkiin telamattotyyppeihin ei voi asentaa piikkejä. Piikkien asennus muuttaa moottorikelkan ajettavuutta. Sen takia telamaton piikkien asennuksen kanssa on vaihdettava myös suksien ohjainraudat. Jos telamattoon asennetaan piikkejä, telatunneliin on ehdottomasti asennettava mallikohtaiset suojakiskot. Polaris suosittelee kääntymistä valtuutetun huoltokorjaamon tai jälleenmyyjän puoleen, jos harkitset telamaton piikkien asennusta. HUOMAA: Mallikohtaisen piikkien enimmäispituussuosituksen ylittäminen voi johtaa jäähdytinvaurioon. HUOMAA: Piikkien asennuksen jälkeen tapahtuva mattovaurio ei kuulu takuun piiriin. Telamaton vaihto Varmistu telamattoa vaihtaessasi siitä, että uuden telamaton koko sekä jako vastaa alkuperäistä telamattoa. HUOMAA: Alkuperäistä korkeammalla harjalla varustetun telamaton asennus saattaa aiheuttaa vaurioita moottorikelkan rakenteisiin, telatunneliin tai jäähdyttimiin. Telamaton voitelu Telaston ja telamaton moitteeton toiminta edellyttää lumesta muodostuvaa riittävää voitelua telamaton ja liukumuovien välillä. Jos lunta ei pääse telastoon, voitelu estyy, mikä johtaa liukumuovien sekä telamaton nopeaan kulumiseen. Riittävän lumivoitelun varmistaminen on tarpeen erityisesti uusien liukumuovien asennuksen jälkeen. Vältä ajamista suurilla nopeuksilla jäisillä tai pinnaltaan tiiviiksi pakkautuneilla ajourilla. VAROITUS! Moottorikelkan ajaminen suurilla nopeuksilla jäisellä tai muuten lumettomalla pinnalla saattaa aiheuttaa yllättävän telamattovaurion, mikä voi johtaa onnettomuuteen ja hengenvaaraan. 71

73 MOOTTORIKELKAN HUOLTO Akku Akku (sähköstartilla varustetut mallit) Jos ajoneuvoa ei käytetä pitkään aikaa, 2-3 kuukauteen, poista akku tai ainakin irrota akun kaapeli. Akku tulee säilyttää kuivassa ja viileässä paikassa. Lataa akku täyteen ennen pitkäaikaista säilytystä ja ennen pitkään säilytetyn akun käyttöön ottamista. Akun lataaminen Tarkista akun jännite yleismittarilla tai jännitetesterillä. Akun 12,8 V tai suurempi napajännite kertoo akun olevan täyden, jolloin latausta ei tarvita. Käytä akun lataamiseen pienakkujen lataamiseen suunniteltua akkulaturia. Liian voimakas latausjännite saattaa aiheuttaa akun ylikuumenemisen, jopa räjähdysvaaran. Polariksen valikoimissa on jatkuvaan käyttöön tarkoitettu akkulaturi (Polaris Tender, PN ), jota voi käyttää akun ylläpitovaraukseen. Akun varaustila Toimenpide Latausaika Akku jäätyy 12,8-13 V, täysi lataus Ei tarvitse latausta - 59 C 12,5-12,8 V, 75% lataus Lyhyt lataus 3-6 tuntia - 31 C 12-12,5 V, 50% täysi Melko pitkä lataus 5-11 tuntia - 18 C 11,5-12 V, 25% lataus Pitkä lataus Ainakin 13 tuntia - 11 C Alle 11,5 V, tyhjä akku Erittäin pitkä lataus Ainakin 20 tuntia - 8 C Akun varaustila tulee mitata noin kaksi tuntia akun lataamisen päättymisestä. VAROITUS! Akun sisällä oleva neste on myrkyllistä ja hyvin syövyttävää, se sisältää rikkihappoa. Happo aiheuttaa vakavia palovammoja iholle sekä syövyttää kaikki materiaalit, mihin akkuhappoa pääsee roiskumaan. TOIMENPITEET JOS AKKUHAPPOA JOUTUU Iholle: Huuhtele välittömästi runsaalla vedellä. Suolistoon: Juo runsaasti vettä tai maitoa. Lähde sairaalahoitoon, akkuhappo on hengenvaarallinen myrkky. Silmiin: Huuhtele runsaalla vedellä 15 minuutin ajan ja lähde sairaalahoitoon. Akuista haihtuu räjähdysherkkää vetykaasua. Huolehdi siitä, ettei akku joudu avotulen tai kipinöiden läheisyyteen, tai sitä käsitellä tupakoiden. Lataa akkua vain hyvin ilmastoidussa paikassa. SÄILYTÄ AKKUA LASTEN ULOTTUMATTOMISSA. 72

74 MOOTTORIKELKAN KAUSISÄILYTYS Moottorikelkan rajallisen käyttökauden pituuden takia sen oikea säilyttäminen on ensiarvoisen tärkeää. Polariksen valikoimiin kuuluu useita erilaisia moottorikelkan toimivuuden varmistavia kausisäilytystuotteita. 1. Pese ja puhdista ajoneuvo huolellisesti ennen pitkäaikaista säilyttämistä. Käytä mietoa saippuavettä, vältä painepesurin käyttöä. Huuhtele huolellisesti haalealla vedellä. Kuivaa huolellisesti. 2. Suojaa kaikki metalliosat ruostumiselta. Korjausmaalaa tarvittaessa metallipinnat, tai suojaa ne ruostumista ehkäisevällä yleisvoiteluaineella (esim. WD-40 / LPS-2). 3. Vahaa kuomu sekä muut näkyvät osat korkealaatuisella vahalla. 4. Tyhjennä polttoainetankki ja -järjestelmä täydellisesti tai käytä polttoaineen säilyvyyttä lisääviä kemikaaleja (esimerkiksi Polaris Fuel Stabilizer PN tai Carbon Clean Plus, PN ). Anna moottorin käydä minuuttia, jotta lisäaineistettu bensiini kulkeutuisi joka paikkaan polttoainejärjestelmässä. 5. Moottorin suojaus! Kampiakselin laakereiden rikkoontumisen tai poikkeuksellisen nopean kulumisen syy on yleensä öljykalvon pettäminen kausisäilytyksen aikana, jolloin palamisjätteiden ja kondenssiveden muodostama happo pääsee aiheuttamaan myöhemmin ilmenevän laakerivaurion. Polaris Foggin Oil suojaöljy (P/N ) suojaa moottoria korroosiolta. Toimi seuraavasti: - käytä moottori käyntilämpötilaan - poista ilmansuodattimen kotelo - käynnistä moottori ja sumuta öljyä jokaisen kaasuttimen / suihkutuksen läppärungon kurkkuun 3-4 sekunnin jaksoissa niin kauan, että moottori alkaa tukehtua suojaöljyn vaikutuksesta. - sammuta moottori välittömästi tukehtumisen alettua. - asenna ilmansuodatinkotelo takaisin paikalleen. HUOMAA: Säilytyksen aikana ei moottoria saa käyttää, jotta suojaöljy säilyisi moottorin pinnoilla. 6. Vaihda ketjukotelon öljy. 7. Poista variaattorin hihna ja hihna ja varastoi se kuivaan sekä auringolta suojattuun paikkaan. Rasvaa variaattorin akselin laakerit. Suojaa kytkimen ja variaattorin lautaset hapettumista ja ruostumista ehkäisevällä yleisvoiteluaineella (WD-40 / LPS-2). HUOMAA: Suoja-aine on ehdottomasti puhdistettava variaattorin lautaspyöriltä ennen hihnan takaisin asennusta. 8. Irrota akku ja lisää kennoihin tarvittaessa tislattua vettä. Rasvaa napojen kaapeliliitokset sekä pultit sähkörasvalla (PN ). Lataa akku täyteen (max. 2 A latausvirta) kunnes jokaisen akkukennon ominaispaino on vähintään 1,27. Säilytä akkua viileässä ja kuivassa paikassa. 9. Puhdista ilmansuodatin ja sen kotelo. 73

75 MOOTTORIKELKAN KAUSISÄILYTYS 10. Tarkasta jarru- ja jäähdytysnesteet ja lisää/vaihda tarvittaessa. Polaris suosittelee moottorin jäähdytysnesteen vaihtamista kahden vuoden välein. 11. Purettavien ja huollettavien iskunvaimentimien (Ryde/Fox/Walker Evans) öljy on vaihdettava vähintään kerran vuodessa. Vaihdossa on toimittava iskunvaimentajan valmistajan ohjeiden mukaisesti. 12. Tarkasta pakoputkisto, sen tuet, liitosjouset ja läpiviennit sekä äänenvaimentaja ja pakosarja mahdollisista vaurioista. Anna pakojärjestelmän jäähtyä ennen tarkastustöihin ryhtymistä. 13. Löysää telamatto kesäsäilytyksen ajaksi. Tue kelkka ylös maasta peränostolaitteella. 14. Säilytyksen tulee tapahtua paikassa, jossa on hyvä ilmanvaihto. Suojaa kelkka kangaspressulla tai Polaris-peitolla. HUOM! Älä käytä muovista tai tiiviiksi pinnoitettua materiaalia, koska hengittämätön materiaali lisää kondenssiveden muodostumista. Mittariston puhdistus 1. Pyyhi mittariston pinta tarvittaessa puhtaalla, pehmeällä pyyhkeellä ja käytä tarvittaessa mietoa saippuavettä. Kuivaa puhtaalla, pehmeällä pyyhkeellä. 2. Puhdista takaosa tarvittaessa puhtaalla, pehmeällä pyyhkeellä ja miedolla saippuavedellä. Älä irrota mittariston takaosan johtosarjaa tai sen kumisuojusta. Moottorikelkan kuljettaminen 1. Varmista, että kaikkien nestesäiliöiden korkit ovat kunnolla kiinni. 2. Kiinnitä kelkka kuljetuksen ajaksi turvallisesti! 3. Poista virta-avain virtalukosta kuljetuksen ajaksi. Kelkan ajo peräkärryyn Ole varovainen kun ajat kelkan peräkärryyn. Lavan reunaan tarttuvat suksien ohjainraudat voivat estää kelkan nouseminen kärryyn. Kaasuttaminen tässä tilanteessa saattaa johtaa hihnan luistamiseen ja palamiseen. Käytä sopivaa, reipasta vauhtia kun ajat kelkkaa peräkärryyn. Tarvittaessa työnnä kelkka kärryyn, jotta vältyt hihnavaurioilta. 74

76 VIANETSINTÄTAULUKKO ALUSTA VIKA TAI OIRE MAHDOLLINEN SYY KORJAUSTOIMENPIDE Telaston jousitus pohjaa Väärä jousien perussäätö Löysä iskunvaimennus Löysät jouset Rikkoutuneet iskunvaimentimet Tarkasta telaston jousituksen perussäätö (sivu 36/37) Jäykistä iskunvaimennusta Lisää jousien esijännitystä Vaihda jäykemmät jouset Liian jäykkä telaston jousitus Levoton ajettavuus Kelkka puskee suoraan Ohjauksen raskaus Väärä jousien perussäätö Jousien liika esijännitys Tiukka iskunvaimennus Juuttuneet jousituksen akselit ja laakeroinnit Telamaton liika kireys Suksien suuntaus pielessä Jumittava ohjauksen nivelistö Kuluneet/vaurioituneet suksien ohjainraudat Loppuun kuluneet telamaton liukumuovit Liikaa suksipainetta Kuluneet/vaurioituneet suksien ohjainraudat Jumittava ohjauksen nivelistö Liian syvään painuva kelkan keula Liian vähän suksipainetta Väärä suksien suuntaus Vaurioituneet suksien ohjainraudat Liian paljon suksipainetta Huollata iskunvaimentimet Tarkasta telaston jousituksen perussäätö (sivu 36/37) Löysää jousien esijännitystä Säädä iskunvaimennusta löysemmäksi Voitele akselit ja laakerit Tarkasta telamaton kireys Tarkasta suksien suuntaus (sivu 67) Tarkasta ohjauksen nivelistön herkkä toiminta Tarkasta suksien ohjainraudat ja vaihda tarvittaessa uusiin Tarkasta telamaton liukumuovit ja vaihda tarvittaessa uudet Vähennä suksipainetta: - pienennä suksien iskunvaimentajien jousien esijännitystä. - säädä telaston takajousen esijännitystä (s. -36/37) Tarkasta ohjainrautojen kunto Tarkasta ohjauksen nivelistön herkkä toiminta Säädä telaston takajousen esijännitystä (s. 36/37) Lisää suksien iskunvaimentajien jousien esijännitystä Lyhennä telaston rajoitinremmien pituutta Tarkasta suksien suuntaus Tarkasta suksien ohjainraudat ja vaihda tarvittaessa uusiin Vähennä suksipainetta: - löysää suksien iskunvaimentajien jousien esijännitystä. - säädä telaston takajousen esijännitystä (s. 36/37) 75

77 VIANETSINTÄTAULUKKO MOOTTORI VIKA TAI OIRE MAHDOLLINEN SYY KORJAUSTOIMENPIDE Moottori ei pyöri Mekaaninen vika, kiinni leikkautuminen Nestelukko Ota yhteys Polaris-huoltoon. Kiinni leikkautuminen voi johtua riittämättömästä voitelusta tai rikkoutuneista moottorin osista. Polttoainetta saattaa olla valunut kampikammioon niin paljon, ettei moottori pyöri. Kampikammion tyhjennysruuvit ovat sen Moottori pyörii mutta ei käynnisty Tehoton moottori Moottori pätkii Ylikuumeneva moottori Sytytyspiirin vika Moottori ei saa bensiiniä Kastuneet sytytystulpat Heikot puristukset Sytytystulpat vialliset Huonolaatuinen polttoaine Polttoaineen suodatin tukossa Moottorin kierrosrajoitun kytkeytyy Sytytystulpat vialliset Sytytysjärjestelmän johdinten kontaktihäiriö Polttoaineensyötön häiriö Viallinen kaasuvivun turvakytkin Heikot lumiolosuhteet Jäähdytysnesteen vajaus alareunassa. Tarkasta sytytystulpat ja niiden johtimien liitokset Tarkasta polttoaineen määrä, lisää bensiiniä Tarkasta polttoaineletkujen tukokset Tarkasta suihkutuksen läppärungon jäätyminen Lisää polttoaineen jäänestoa Pyöritä moottoria sytytystulpat poistettuna Kuivaa sytytystulpat tai vaihda ne uusiin Moottorivaurio, ota yhteys Polaris-huoltoon Vaihda uudet sytytystulpat Tankkaa tuoretta, 98-oktaanista bensiiniä Vaihda polttoaineen suodatin Tarkasta kaasuttimien ja rikastimen synkronointi Ota yhteys Polaris-huoltoon Vaihda uudet sytytystulpat Tarkasta ja kiristä sytytysjärjestelmän sähköjohtimien liitokset Poista lika ja jää polttoainejärjestelmästä Ota yhteys Polaris-huoltoon Pysähdy ja anna moottorin jäähtyä Aja irtolumella Lisää jäähdytysnestettä 76

78 VIANETSINTÄTAULUKKO VOIMANSIIRTO VIKA TAI OIRE MAHDOLLINEN SYY KORJAUSTOIMENPIDE Kelkka ei liiku Variaattorin hihna poikki Vaihda variaattorin hihna Telamatto jäätynyt kiinni tai Irrota telamatto alustasta, tarkasta muuten jumittunut Liukumuovit sulaneet kiinni telamattoon Kytkin takertunut sen jäätyminen Poista telamaton liikkumista estävät kappaleet Uusi liukumuovit Ketju poikki tai ketjukotelon Ota yhteys Polaris-huoltoon rattaat rikki Hihna ei pysy päällä Moottorin kierrokset vaihtelevat kiihdytyksessä tai kuorman vedossa Veto kytkeytyy nykien Voimansiirto ääntelee Väärä hihna Virheellinen variaattorin linjaus Moottorin kiinnitys pettänyt Kytkin vaurioitunut Variaattori takertelee Kulunut variaattorin hihna Väärä hihnan ja variaattorin välys Epätasaisesti kulunut variaattorin hihna Ketju löystynyt Rikkoutunut ensiöpuolen variaattori Voimansiirron laakerivaurio Ketju tai sen rattaat rikkoutuneet Vaihda oikean tyypin hihna Tarkasta, kiristä löystyneet kiinnityspultit, ota yhteys Polarishuoltoon Tarkasta variaattorin ja kytkimen toiminta, ota yhteys Polarishuoltoon Vaihda variaattorin hihna Tarkasta välys. Ota yhteys Polaris-huoltoon Tarkasta hihna ja vaihda uuteen Tarkasta ketjun kireys Ota yhteys Polaris-huoltoon 77

79 VIANETSINTÄTAULUKKO VOIMANSIIRTO Variaattorin hihnan palaminen Palamisen syy Jatkuva ajo pienillä kierroksilla, lähellä kytkeytymistä Virheet kylmäkäynnistyksessä KORJAUSTOIMENPIDE Käytä korkeampia kierroksia, lisää vauhtia Ravista suksista ja telastosta jää ja lumi irti ennen liikkelle lähtemistä Suorita riittävän pitkä moottorin lämmityskäyttö Nosta telamatto irti maasta ja notkista se reippailla kaasutuksilla Käytä lämmityskäytössä hetkittäin reippaasti kaasua, jotta hihna nousee variaattorin ulkokehälle. Erittäin kylmissä olosuhteissa vie hihna taukojen ajaksi lämpimään. Kuorman vetäminen liian hitaasti Vältä syvässä lumessa hinaamista Avaa kaasu reippaasti, jotta variaattori kytkeytyisi tehokkaasti Ajo korkeilla kierroksilla hitaasti lämpimissä olosuhteissa Telatunneliin kertynyt jää ja lumi Kytkimen toimintahäiriö Kelkan lastaaminen kuljetusvälineeseen Pidennä välityssuhdetta Poista varaattorin suojakuomu Vähennä kierroslukua Vältä ajoa liian lämpimissä olosuhteissa Poista jää ja lumi telatunnelista Nosta kelkan takaosa (telamatto) irti maasta Lämmitä moottori kunnolla ennen liikkeelle lähtöä Lämmitä hihna ja telamatto huolellisesti Käytä nopeaa ja terävää kaasun avausta lämmityskäytössä ja liikkeelle lähdössä Tarkasta kytkimen toiminta Ota yhteys Polaris-huoltoon Varmista suksien sujuva liukuminen Käytä riittävää nopeutta kuljetusvälineeseen noustessa Työnnä tai vedä kelkka tarvittaessa kuljetusvälineeseen 78

80 HUOLTOMERKINNÄT Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Mittarilukema Mittarilukema Mittarilukema Mittarilukema Mittarilukema Mittarilukema Allekirjoitus 79

81 HUOLTOMERKINNÄT Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Mittarilukema Mittarilukema Mittarilukema Mittarilukema Mittarilukema Mittarilukema Allekirjoitus 80

82 HUOLTOMERKINNÄT Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Mittarilukema Mittarilukema Mittarilukema Mittarilukema Mittarilukema Mittarilukema Allekirjoitus 81

83 HUOLTOMERKINNÄT Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Allekirjoitus Päiväys Huoltopiste Huollon suorittaja Huomautuksia Mittarilukema Mittarilukema Mittarilukema Mittarilukema Mittarilukema Mittarilukema Allekirjoitus 82

84 MOOTTORIKELKKOJEN HUOLTOTUOTTEET T - ÖLJYT Premium Blue (2-tahtiset puhallinjäähdytteiset moottorit + kaikki 2-t-mallit sisäänajon aikana lisäöljynä) Semisynteettinen Premium Blue 2-T seosöljy, 1 l Semisynteettinen Premium Blue 2-T seosöljy, 4 l VES Gold (2-tahtiset, nestejäähdytteiset moottorit pakoaukonsäätimillä) Synteettinen VES GOLD 2-T tuorevoiteluöljy, 1 l Synteettinen VES GOLD 2-T tuorevoiteluöljy, 4 l 4T ÖLJYT PS-4 Plus synteettinen 4-tahtiöljy 0W-50, 1 l (myös Widetrak LX vaihteisto) PS-4 Plus synteettinen 4-tahtiöljy 0W-50, 4 l HUOLTOTUOTTEET SCL (Synthetic Chaincase Lube) synteettinen ketjukotelo- / vaihteistoöljy, 1 l Iskunvaimenninöljy, FOX-vaimentimet, 1 l Yleisvaseliini All Season, pikkutuubi 3 oz / 85 g Yleisvaseliini All Season, 400 gr panos Anti-Freeze jäähdytysneste, esisekoitettu 60/ Miniprässisarja (sis. letku, suuttimet, 85 gr All-Season tuubi) ml Carbon Clean Plus - polttoaineen lisäaine ml jarruneste DOT-4 83

INDY 550 ES INDY 600 INDY 800 SP ES / LE OMISTAJAN KÄSIKIRJA

INDY 550 ES INDY 600 INDY 800 SP ES / LE OMISTAJAN KÄSIKIRJA 2015-2016 INDY 550 ES INDY 600 INDY 600 SP ES / LE INDY 800 SP ES / LE OMISTAJAN KÄSIKIRJA SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE 4 AJONEUVON TUNNISTETIEDOT 5 TURVALLISUUS

Lisätiedot

550 INDY LXT 144 ES 550 INDY ADVENTURE 155 ES 550 INDY VOYAGEUR 155 ES 600 INDY VOYAGEUR 144 ES OMISTAJAN KÄSIKIRJA

550 INDY LXT 144 ES 550 INDY ADVENTURE 155 ES 550 INDY VOYAGEUR 155 ES 600 INDY VOYAGEUR 144 ES OMISTAJAN KÄSIKIRJA 2016 550 INDY LXT 144 ES 550 INDY ADVENTURE 155 ES 550 INDY VOYAGEUR 155 ES 600 INDY VOYAGEUR 144 ES OMISTAJAN KÄSIKIRJA TERVETULOA POLARIS-TIIMIIN! Olet valinnut laadukkaan Polaris-ajoneuvon. Ne ovat

Lisätiedot

800 RMK ASSAULT 155 / LE 800 SWITCHBACK ASSAULT ES 144 OMISTAJAN KÄSIKIRJA

800 RMK ASSAULT 155 / LE 800 SWITCHBACK ASSAULT ES 144 OMISTAJAN KÄSIKIRJA 2015 800 RMK ASSAULT 155 / LE 800 SWITCHBACK ASSAULT ES 144 OMISTAJAN KÄSIKIRJA SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 ESIPUHE JA TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE 4 AJONEUVON TUNNISTETIEDOT 5 TURVALLISUUS

Lisätiedot

600 AXYS RUSH / SWITCHBACK PRO-X ES 800 AXYS RUSH / SWITCHBACK PRO-X ES LE OMISTAJAN KÄSIKIRJA

600 AXYS RUSH / SWITCHBACK PRO-X ES 800 AXYS RUSH / SWITCHBACK PRO-X ES LE OMISTAJAN KÄSIKIRJA 2015 600 AXYS RUSH / SWITCHBACK PRO-X ES 800 AXYS RUSH / SWITCHBACK PRO-X ES LE OMISTAJAN KÄSIKIRJA SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 ESIPUHE JA TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE 4 AJONEUVON TUNNISTETIEDOT

Lisätiedot

600 RUSH / RUSH PRO-R

600 RUSH / RUSH PRO-R 2012 600 RUSH / RUSH PRO-R 600 SWITCHBACK 136 600 SWITCHBACK PRO-R 136 800 RUSH PRO-R / PRO-R LE 800 SWITCHBACK PRO-R 136 800 SWITCHBACK PRO-R ADVENTURE 800 SWITCHBACK ASSAULT 144 OMISTAJAN KÄSIKIRJA SISÄLLYSLUETTELO

Lisätiedot

600 RMK 144 / 155 ES 600 PRO RMK 155 800 RMK 155 800 PRO RMK 155 / 163 800 ASSAULT RMK 155 OMISTAJAN KÄSIKIRJA

600 RMK 144 / 155 ES 600 PRO RMK 155 800 RMK 155 800 PRO RMK 155 / 163 800 ASSAULT RMK 155 OMISTAJAN KÄSIKIRJA 2012 600 RMK 144 / 155 ES 600 PRO RMK 155 800 RMK 155 800 PRO RMK 155 / 163 800 ASSAULT RMK 155 OMISTAJAN KÄSIKIRJA SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 ESIPUHE JA TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE

Lisätiedot

INDY 550 / 600 INDY 600 SP ES INDY 800 SP ES OMISTAJAN KÄSIKIRJA

INDY 550 / 600 INDY 600 SP ES INDY 800 SP ES OMISTAJAN KÄSIKIRJA 2014 INDY 550 / 600 INDY 600 SP ES INDY 800 SP ES OMISTAJAN KÄSIKIRJA SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE 4 AJONEUVON TUNNISTETIEDOT 5 TURVALLISUUS Yleiset turvallisuusohjeet

Lisätiedot

600 RUSH PRO-R ES 800 RUSH PRO-R ES LE 800 SWITCHBACK PRO-R ES LE SWITCHBACK PRO-R ADVENTURE OMISTAJAN KÄSIKIRJA

600 RUSH PRO-R ES 800 RUSH PRO-R ES LE 800 SWITCHBACK PRO-R ES LE SWITCHBACK PRO-R ADVENTURE OMISTAJAN KÄSIKIRJA 2014 600 RUSH PRO-R ES 800 RUSH PRO-R ES LE 800 SWITCHBACK PRO-R ES LE 136 800 SWITCHBACK PRO-R ADVENTURE OMISTAJAN KÄSIKIRJA SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 ESIPUHE JA TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE

Lisätiedot

2009-2010 IQ TOURING 600 IQ WIDETRAK 600 IQ WIDETRAK 750 WIDETRAK LX 550 TRANSPORT 550 TRAIL TOURING DLX OMISTAJAN KÄSIKIRJA

2009-2010 IQ TOURING 600 IQ WIDETRAK 600 IQ WIDETRAK 750 WIDETRAK LX 550 TRANSPORT 550 TRAIL TOURING DLX OMISTAJAN KÄSIKIRJA 2009-2010 IQ TOURING 600 IQ WIDETRAK 600 IQ WIDETRAK 750 WIDETRAK LX 550 TRANSPORT 550 TRAIL TOURING DLX OMISTAJAN KÄSIKIRJA SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE 4

Lisätiedot

600 AXYS RUSH PRO-X / SWITCHBACK PRO-X 800 AXYS RUSH PRO-X / AXYS RUSH PRO-X LE 800 AXYS SWITCHBACK PRO-X LE OMISTAJAN KÄSIKIRJA

600 AXYS RUSH PRO-X / SWITCHBACK PRO-X 800 AXYS RUSH PRO-X / AXYS RUSH PRO-X LE 800 AXYS SWITCHBACK PRO-X LE OMISTAJAN KÄSIKIRJA 2016 600 AXYS RUSH PRO-X / SWITCHBACK PRO-X 800 AXYS RUSH PRO-X / AXYS RUSH PRO-X LE 800 AXYS SWITCHBACK PRO-X LE OMISTAJAN KÄSIKIRJA TERVETULOA POLARIS-TIIMIIN! Olet valinnut laadukkaan Polaris-ajoneuvon.

Lisätiedot

600 RMK IQ RMK IQ RMK ASSAULT SWB ASSAULT RMK 155 OMISTAJAN KÄSIKIRJA

600 RMK IQ RMK IQ RMK ASSAULT SWB ASSAULT RMK 155 OMISTAJAN KÄSIKIRJA 600 RMK IQ 144 600 RMK IQ 155 800 RMK 155 800 ASSAULT SWB 155 800 ASSAULT RMK 155 OMISTAJAN KÄSIKIRJA SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 ESIPUHE JA TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE 4 AJONEUVON TUNNISTETIEDOT

Lisätiedot

600 RMK 144 ES 600 RMK PRO RMK RMK PRO RMK 155 / ASSAULT RMK 155 OMISTAJAN KÄSIKIRJA

600 RMK 144 ES 600 RMK PRO RMK RMK PRO RMK 155 / ASSAULT RMK 155 OMISTAJAN KÄSIKIRJA 2013 600 RMK 144 ES 600 RMK 155 600 PRO RMK 155 800 RMK 155 800 PRO RMK 155 / 163 800 ASSAUL RMK 155 OMISAJAN KÄSIKIRJA SISÄLLYSLUEELO SISÄLLYSLUEELO ESIPUHE JA AKUUEHDO AKUUKORIN ÄYÖOHJE AJONEUVON UNNISEIEDO

Lisätiedot

OMISTAJAN KÄSIKIRJA 600 RUSH PRO-R ES 600 SWITCHBACK PRO-R ES 136

OMISTAJAN KÄSIKIRJA 600 RUSH PRO-R ES 600 SWITCHBACK PRO-R ES 136 2013 600 RUSH PRO-R ES 600 SWICHBACK PRO-R ES 136 800 RUSH PRO-R ES / LE 800 SWICHBACK PRO-R ES / LE 136 800 SWICHBACK PRO-R ADVENURE 800 SWICHBACK ASSAUL ES / LE 144 OMISAJAN KÄSIKIRJA SISÄLLYSLUEELO

Lisätiedot

550 Super Sport 600 IQ RR 600 IQ Shift 600 IQ H.O. DRAGON CFI 700 IQ H.O. DRAGON CFI OMISTAJAN KÄSIKIRJA

550 Super Sport 600 IQ RR 600 IQ Shift 600 IQ H.O. DRAGON CFI 700 IQ H.O. DRAGON CFI OMISTAJAN KÄSIKIRJA 2008 550 Super Sport 600 IQ RR 600 IQ Shift 600 IQ H.O. DRAGON CFI 700 IQ H.O. DRAGON CFI OMISTAJAN KÄSIKIRJA 1 SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE 4 AJONEUVON TUNNISTETIEDOT

Lisätiedot

550 INDY LXT 144 ES 550 INDY ADVENTURE 155 ES 550 INDY VOYAGEUR 155 ES OMISTAJAN KÄSIKIRJA

550 INDY LXT 144 ES 550 INDY ADVENTURE 155 ES 550 INDY VOYAGEUR 155 ES OMISTAJAN KÄSIKIRJA 2017 550 INDY LXT 144 ES 550 INDY ADVENTURE 155 ES 550 INDY VOYAGEUR 155 ES OMISTAJAN KÄSIKIRJA TERVETULOA POLARIS-TIIMIIN! Olet valinnut laadukkaan Polaris-ajoneuvon. Ne ovat luokissaan edelläkävijöitä

Lisätiedot

800 AXYS SKS 155 / 155 LE 800 AXYS PRO RMK 155 / 155 LE 800 AXYS PRO RMK 163 / 163 LE 800 AXYS RMK ASSAULT 155 OMISTAJAN KÄSIKIRJA
