1 INFRAN KANSAINVÄLINEN STANDARDOINTI Infra-O kick-off Juha Liukas buildingsmart Finland

2 INFRAMODEL HISTORY Pre-study Inframodel Inframodel 2 IM v Road & Rail Admin. Inframodel guideline 2007 IM v Required by FTA and major cities since 2014 bsf YIV 2015 Piloting InfraTM Update IM v IM v InfraFINBIM: Inframodel 3 bsi LandXML MVD Piloting bsi MVD LandXML v LandXML v BASE STANDARD

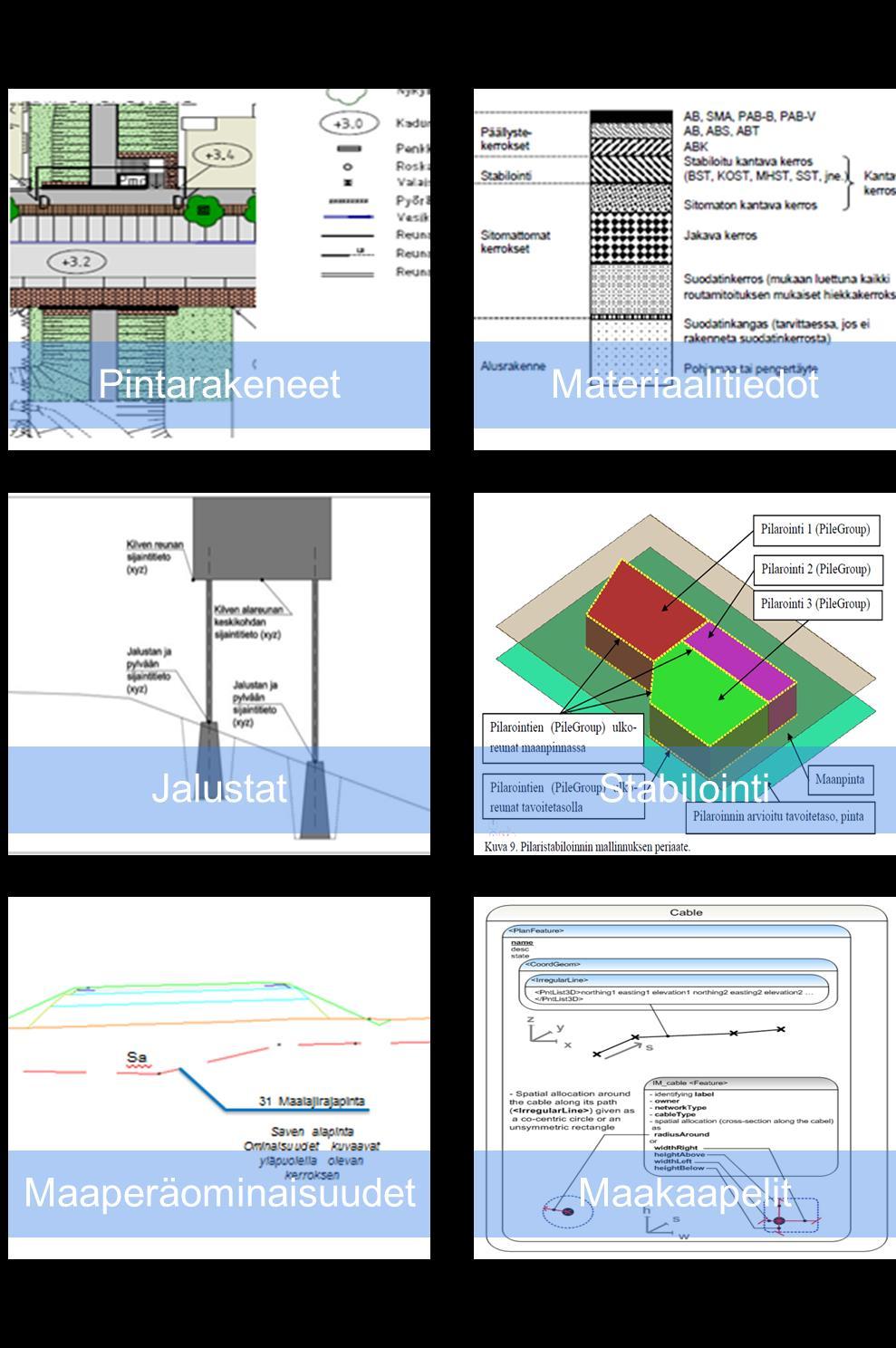

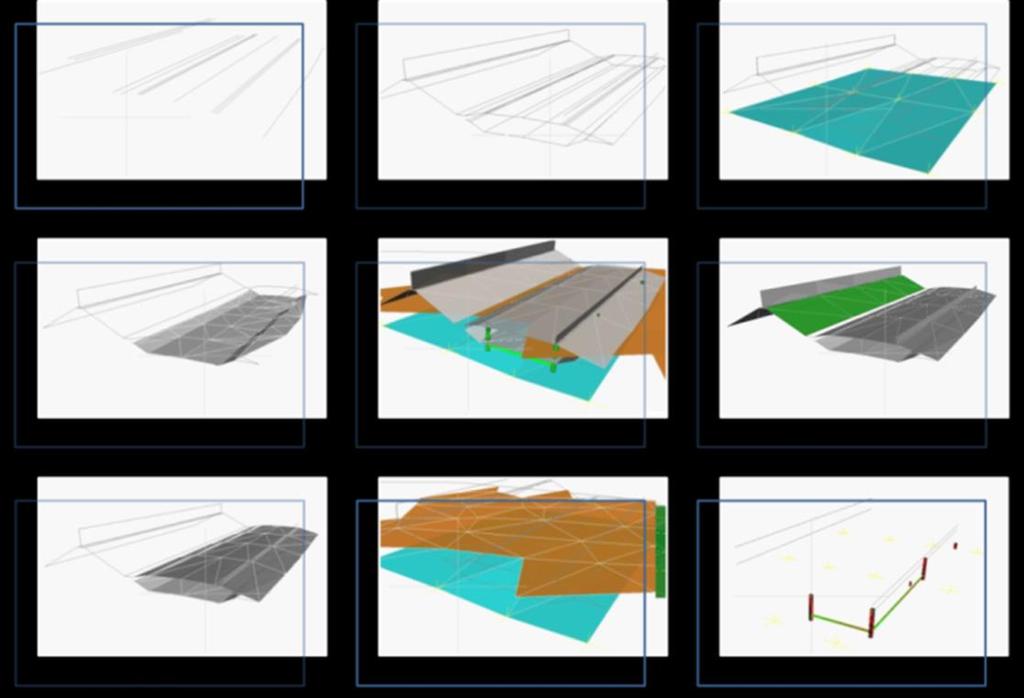

3 Inframodel3 + Inframodel4

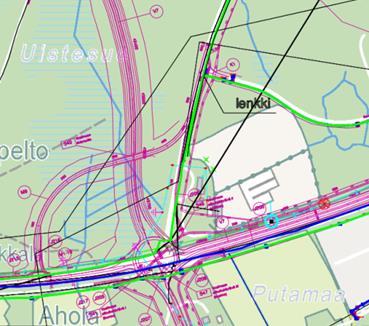

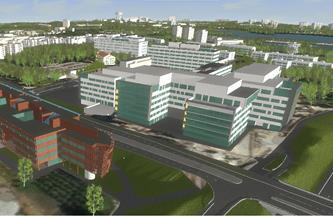

4 Standardit - näkökulmat elinkaaren eri vaiheissa? ISO / CEN InfraGML PAIKKATIETO KuntaGML GML OGC CityGML INFRA IFC Road IFC Railway IFC Bridge Inframodel LandXML RAKENNUS IFC BSI

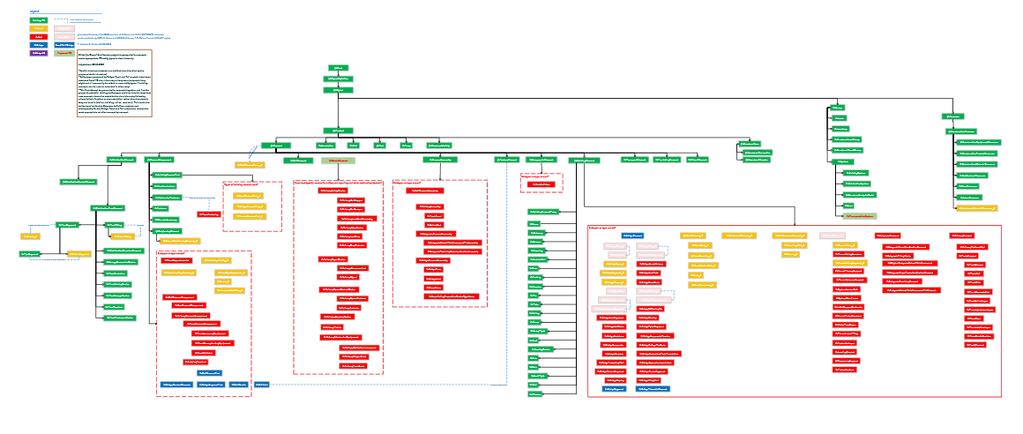

5 Talo OpenINFRA IFC 2.0 IFC 2x IFC 2x2 IFC 2x3 IFC4 InfraRoom IFC4.1 Infra suunnittelu, rakentaminen IFC Alignment IFC Bridge IFC Rail IFC Road IFC Common Schema RYM PRE InfraFINBIM YIV InfraModel InfraModel1 Pilot LandXML v LandXML v InfraModel2 InfraModel3 OGC LandInfra InfraGML InfraModel4 Infra kunnossapito bsi Pre study Asset Management Kuntien paikkatieto kantakartta asemakaava KuntaGML rakennusvalvonta poikkeamispäätökset opastavat tiedot ympäristötoimi yleiset alueet yleiskaava Kaupunkimallit CityGML1 CityGML2 CityGML3

6 bsi Standardointiprosessi

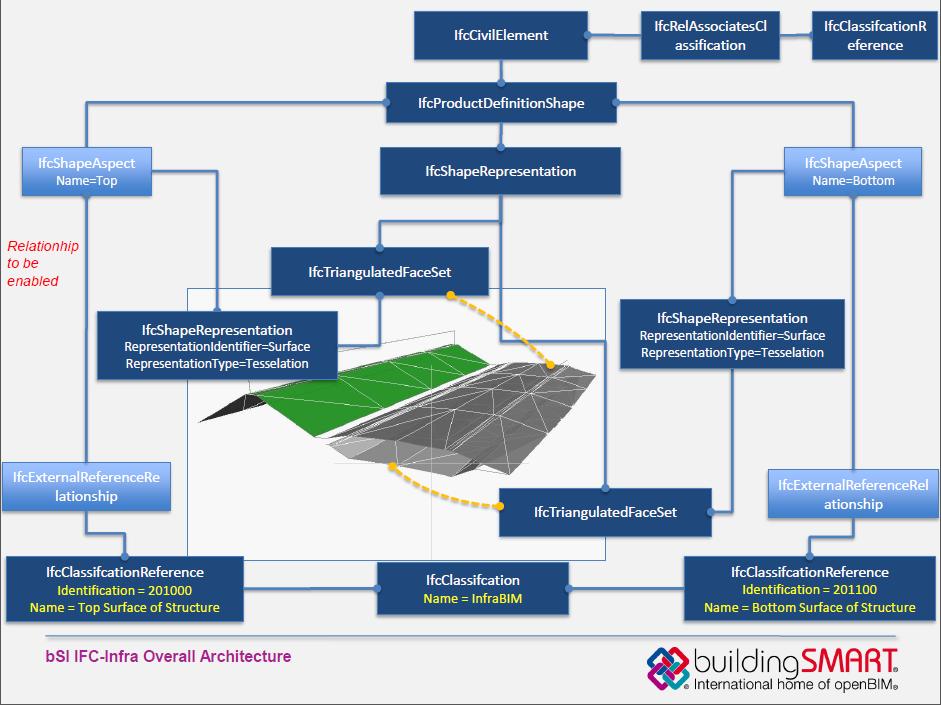

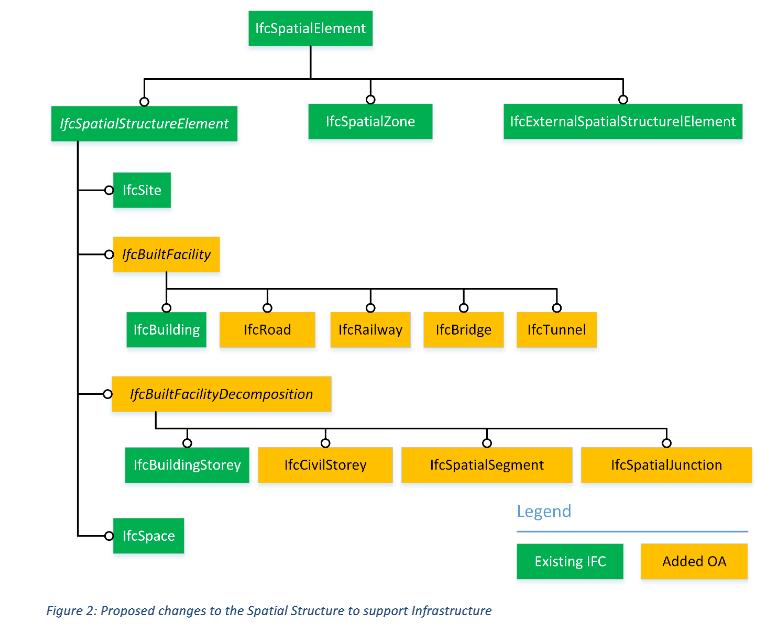

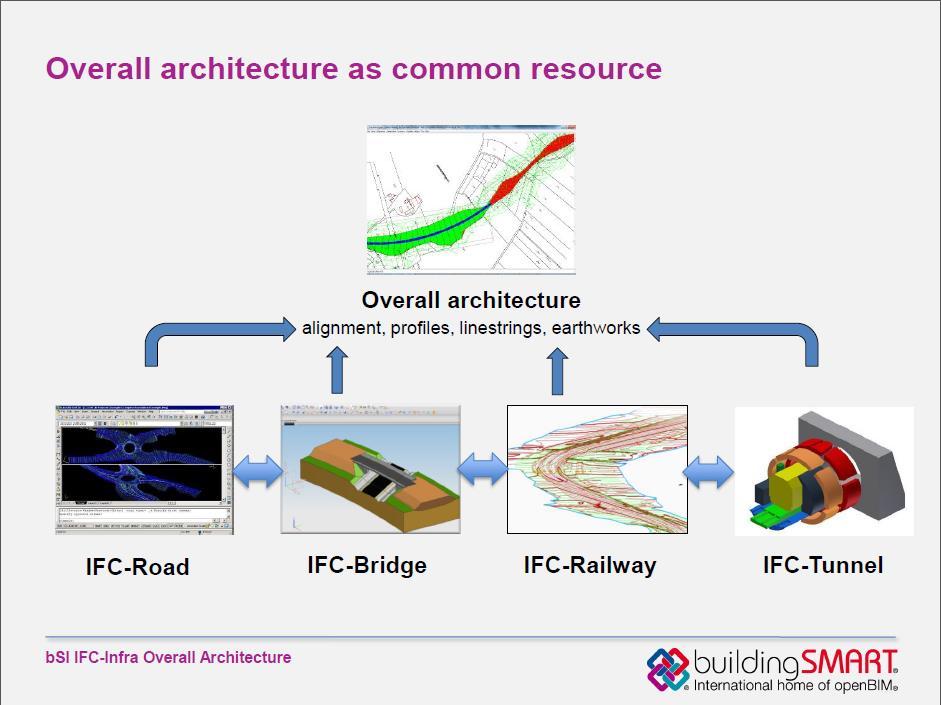

7 IFC Infra

8 Standardointi: IFC IFC5 Full bridge, road & rail models IFC4.2 Expected release Fast track bridge model (excl. suspension, cable stayed,..) IN PREPARATION Released march 2013 IFC4.1 To be released ~march 2017 Alignment & surfaces w/ geometry and codings & pipe networks

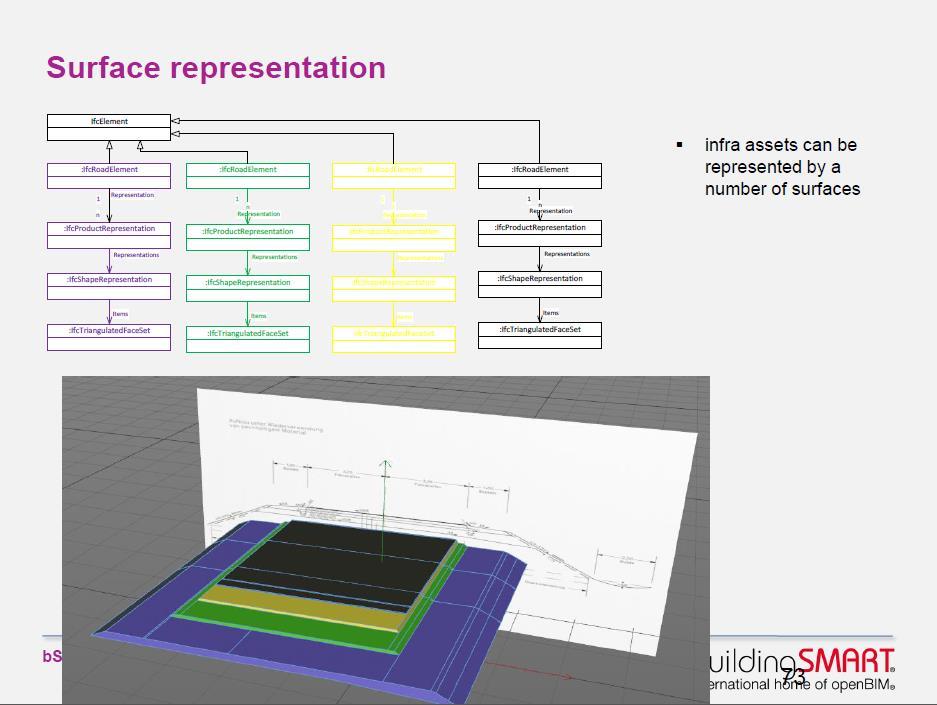

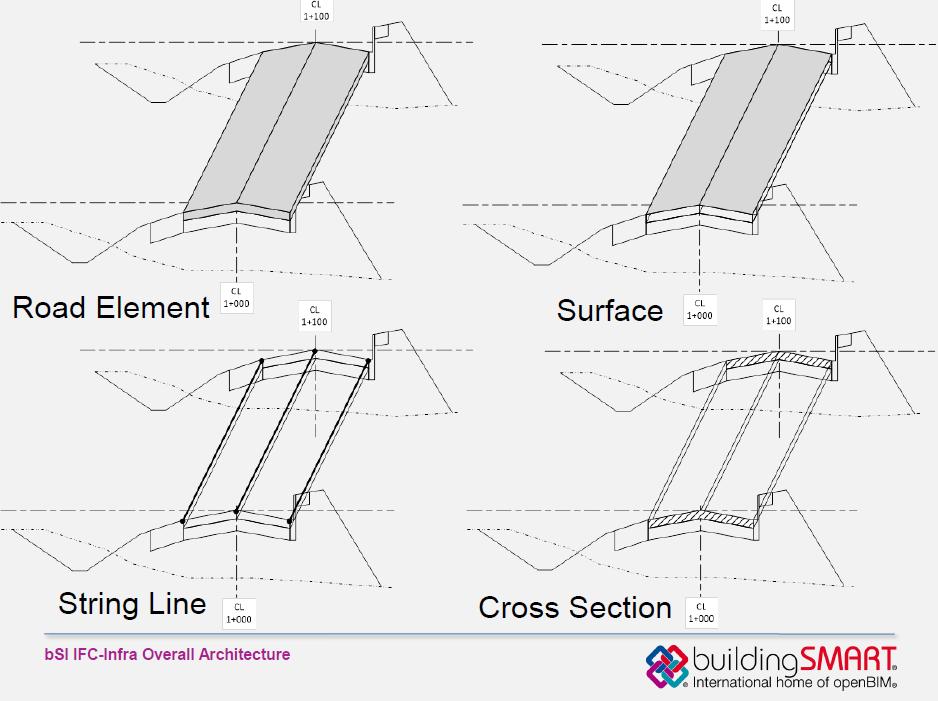

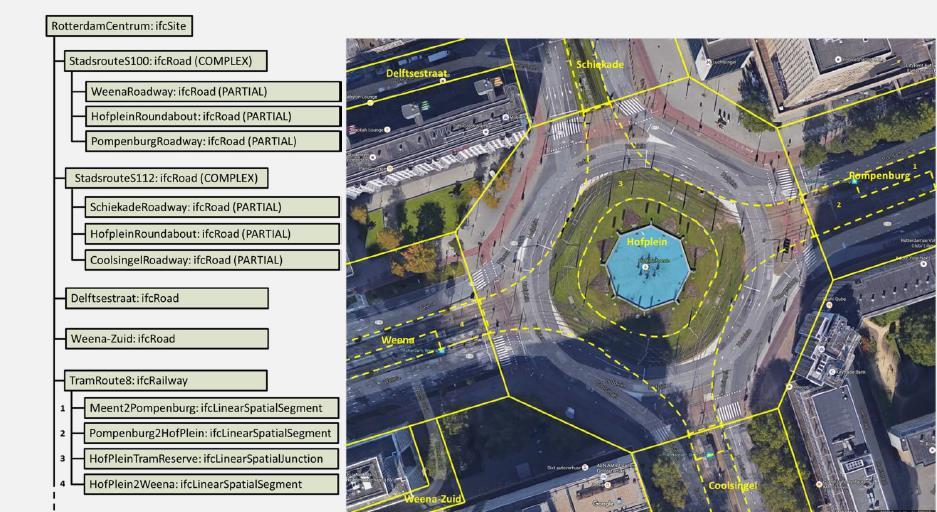

9 InfraRoom IFC Infra

10 OGC Land and Infrastructure Conceptual Model Standard (LandInfra) be supported by a recognized, dependable Standards Developing Organization, OGC align with existing OGC (and ISO TC211 and SQL/MM) standards, including the modular spec benefit from functionality already supported by GML, including features, geometry, coordinate reference systems, linear referencing, and surface modeling (TIN) initially focus on alignments/roads, survey, and land parcels, the subject areas which have identified need and committed resources for development using modular extensions, be able to expand into other areas (e.g., wet infrastructure pipe networks) as resources become available be use-case driven be based on a UML conceptual model developed prior to GML (and any other future) encoding have more up-to-date functionality be synchronized with the concurrent efforts by buildingsmart International in their development of Infrastructure-based Industry Foundation Classes (IFCs) be more easily integrated with CityGML and TransXML

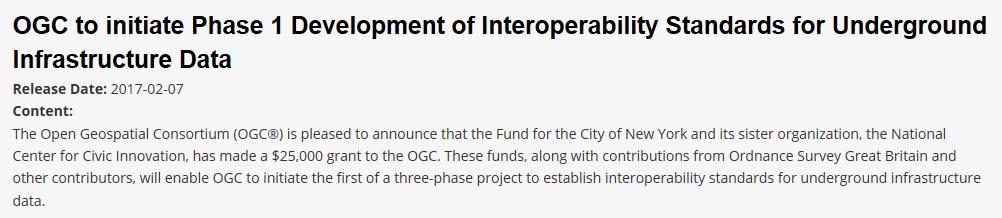

11 OGC InfraGML

12 Ryhmän tarkoitus: Olemme rakennetun infrastruktuurin vauhtipyörä Ennakointi Uusi liiketoiminta INFRA 2025 = Fyysinen infrastruktuuri + Informaatio VISIO Elinkaaren kattavat standardit ja ohjeet Vienti arkeen Yht. työ Systematisointi Suomen parantunut tuottavuus ja kilpailukyky Tiedonhallinnan kattava osaaminen Infra-toimialaryhmän strategia Yhteistoiminnalliset mallipohjaiset prosessit Avoimen tiedon synnyttämät palvelut Mahdollistava teknologia

13 Julkaistut Roadmap : Tärkeimmät kehitysstepit Kv. vaikuttaminen ja näkyvyys Kansainvälinen vaikuttaminen (bsi, OGC) ja näkyvyys (IM ja YIV) 40% YIV A5 Kv-tason vaikuttaminen ja tulosten implementointi: bsi/ogc, IFC Roads, IFC Bridge, Infra Asset Management, BIM-GIS integration A 7.2 YIV velvoittavuus ja kattavuus sovittu (rata, tilaajavaatimus) E2&4 IFC Bridge määritelty Mallisovellusten standardointiprosessi määrittelty YIV ohjeiston validointi valmis. Sähköinen julkaisu käytössä Standardit ja ohjeet Inframodel 4 Nimikkeistö 1.6 A 7.1 A1 IM4 käytössä Keskeisten käyttötapausten nimikkeistöt BIM-GIS rajapinta tarvelähtöisesti analysoitu A1 Kattavat nimikkeistöt luotu Osaaminen ja ymmärrys 30% Tiedotuskanavat luotu, tiedonjako BIMkolminaisuudesta (YIV, IM, Nimikkeistöt). Koulutuksia YIV:n mukaisesti. B2&3 B5.2 +C5 Laaja yhteinen BIM ymmärrys, mitä malleilla tehdään saavutettu Osaamisen kehittämis- foorumien yhteistyö toimivaa B5&6 B4&7 Koulutuskonseptit luotu B1 Sertifioidut kouluttajat Prosessit 5% Mallinnus vakiintumassa suunnittelussa ja rakentamisessa, erit. lähtötietomalli ja koneohjausmallit C1 Eri hankevaiheista luovutettavien aineistojen speksit (vrt. lähtötieto) Käyttötapauskohtainen kehitys ja käyttöönotto C6 C1,2,3+D3 Toimintoprosessit (referenssiprosessit) aukikirjoitettu systemaattisesti Tietovirrat, tiedon oikeellisuus ja kelpoisuus ja luotettavuus määritelty Avoin yhdyskuntatieto 15% Teknologiat 10% Asia pidetty esillä (seminaarit, tapaamiset kokoukset). Tiedon omistajat avanneet varastoja Yhdistelmämallityökalut käytössä; myös työmaalla mallipohjainen toiminta (koneohjaus, tabletit älypuhelimet) Yhteistyöfoorumi perustettu rekistereiden omistajien kanssa (kipupisteet, esimerkit) Tulevaisuuden skenaarioiden laadittu (tekniset mahdollisuudet) D1 Tietovarastojen selvitys luonnut tarvepohjaisen elinkaritiedon ontologian E7&8 Digitaalisen luovutusaineiston teknologiaratkaisut Työmaan infrabim teknologian määritykset Infran toimijoiden tietotarpeet määritelty E1 E4 Business case lähtöiset tietotarpeet tunnistettu Helppokäyttöiset sovellukset saatavilla Toimiva BIM GIS rajapinta sovelluksissa Business case lähtöisiä sovelluksia käytössä Mallisovellusten standardointiprosessi käytössä

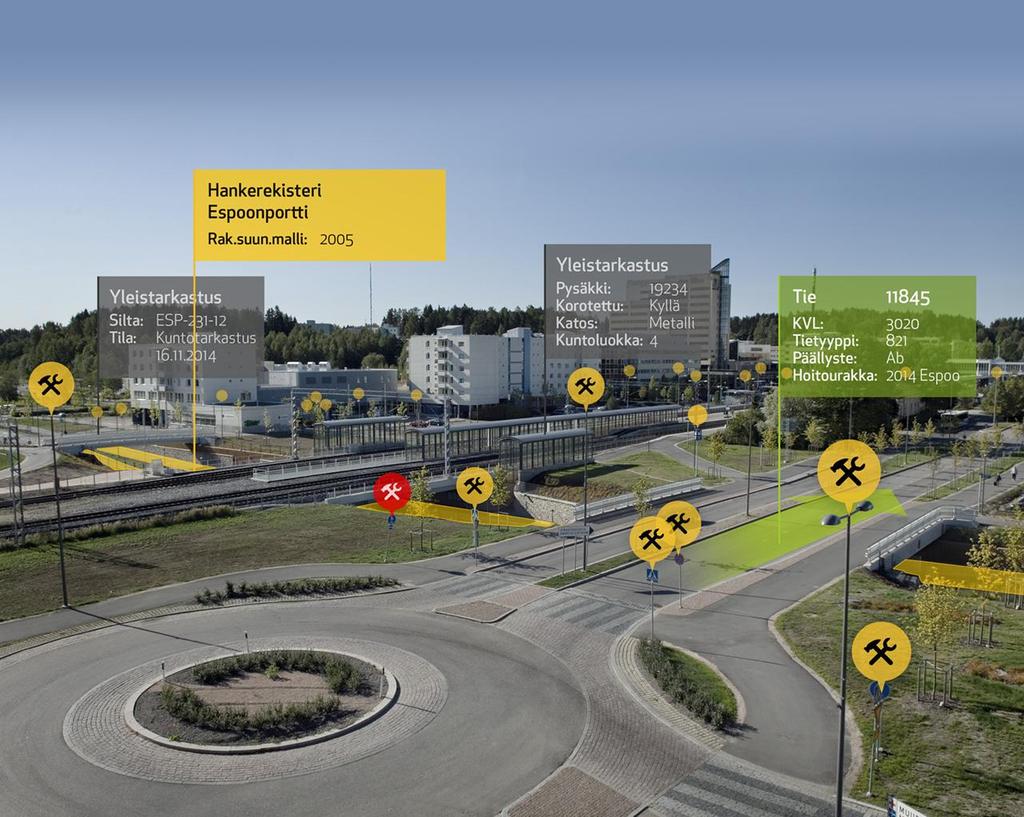

14 buildingsmart Finland organisaatio 2017 Building SMART International Building SMART Nordic Johtoryhmä Johtoryhmä Building SMART Finland Jäsenkokous Johtokunta - pj, sihteeri, toimialaryhmien pj:t - Jäsenkokouksen nimeämät mahd. muut toimihenkilöt Tiedotus Talo Infra Kaupunki Koulutus Vakiointi Johtoryhmä Ohjausryhmä Hankkeet Ohjausryhmä Hankkeet Ohjausryhmä Hankkeet Toimialaryhmän tarkoitus on kehittää rakennetun ympäristön tietojen systematisointia ja yhteen toimivuutta koko Ohjausryhmä elinkaaren aikana sekä Hankkeet osallistua alan kansainväliseen kehitykseen. Ohjausryhmä Hankkeet
