HUOM! Tämä on vain pikaohje. Manuaalissa tarkemmat tiedot turvamääräyksistä, vaatimuksista, asennuksesta sekä kytkennästä.

Transkriptio

1 SG4-BIG REFLECTOR BASE valopuomien PIKAOHJE Sisältö: 1) Liitännät ja johtimet 2) Kytkentä automaattikuittauksella 3) Kytkentä käsinkuittauksella 4) EDM toiminto (ulkoisten koskettimien valvonta) 5) Turvavalopuomin suuntaus ja näytön indikoinnit HUOM! Tämä on vain pikaohje. Manuaalissa tarkemmat tiedot turvamääräyksistä, vaatimuksista, asennuksesta sekä kytkennästä.

2

3 1. Liitännät ja johtimet 8-napainen M12-liitin 1 = valkoinen = RESET / RESTART (kuittaus/uudelleenkäynnistys/asetus -painike) 2 = ruskea = 24 VDC (syöttö) 3 = vihreä = EDM (ON / OFF) 4 = keltainen = EDM, ulkoisten koskettimien valvonta 5 = harmaa = OSSD1, turvaulostulo 6 = pinkki = OSSD2, turvaulostulo 7 = sininen = 0 V (syöttö) 8 = punainen = maadoitus

4 2. Kytkentä automaattikuittauksella Alla esitettu SG4-BIG REFLECTOR Base turvavalopuomin kytkentä automaattikuittauksella ja kun EDM ei käytössä RESET / RESTART / ASETUS mode Pin 1 Automaattikuittaus HUOM! NC-kosketin on hyvä asentaa(pin 1, valkoinen) vaikka valittuna on automaattikuittaus. NC-koskettimella saadaan mm. suuntaustoimintotila päälle. Lisäksi samalla koskettimella saadaan mahdollisen vikatilanteen jälkeen valopuomi nollattua. Valkoiseen johtimeen (pin 1) pitää kytkeä 24 VDC vaikka NC-kosketinta ei asenneta. 1 = valkoinen = NC-koskettimen kautta 24 VDC (automaattikuittaus) 2 = ruskea = 24 VDC 3 = vihreä* = 24 VDC 4 = keltainen* = ei kytketä 5 = harmaa = OSSD1, turvaulostulo PNP 6 = pinkki = OSSD2, turvaulostulo PNP 7 = sininen = 0 V 8 = punainen = maadoitus *Jos EDM, eli ulkoisten koskettimien valvontaa halutaan käyttää, niin kytke johtimet 3 ja 4 seuraavasti: 3 = vihreä = ei kytketä 4 = keltainen = 24 VDC alla olevan kuvan mukaan valvottavan releen/kontaktorin NC-koskettimien kautta

5 3. Kytkentä käsinkuittauksella Alla esitettu SG4-BIG REFLECTOR Base turvavalopuomin kytkentä käsinkuittauksella ja kun EDM ei käytössä RESET / RESTART / ASETUS mode Pin 3 Käsinkuittaus 1 = valkoinen = NC-koskettimen kautta 0 V (käsinkuittaus) 2 = ruskea = 24 VDC 3 = vihreä* = 24 VDC 4 = keltainen* = ei kytketä 5 = harmaa = OSSD1, turvaulostulo PNP 6 = pinkki = OSSD2, turvaulostulo PNP 7 = sininen = 0 V 8 = punainen = maadoitus *Jos EDM, eli ulkoisten koskettimien valvontaa halutaan käyttää, niin kytke johtimet 3 ja 4 seuraavasti: 3 = vihreä = ei kytketä 4 = keltainen = 24 VDC alla olevan kuvan mukaan valvottavan releen/kontaktorin NC-koskettimien kautta

6 4. EDM toiminto (ulkoisten koskettimien valvonta) EDM (External Device Monitoring) toiminnolla voidaan valvoa ulkoisia koskettimia. Yleensä tätä toimintoa käytetään yhdessä sellaisen turvareleen kanssa jolla ei ole omaa valvontaa, kuten Datalogic CSME turvarele. Tällä voidaan valvoa myös mm. kontaktoria apukoskettimien kautta. Jos EDM, eli ulkoisten koskettimien valvontaa halutaan käyttää, niin kytke johtimet 3 ja 4 seuraavasti: 3 = vihreä = ei kytketä 4 = keltainen = 24 VDC alla olevan kuvan mukaan valvottavan releen/kontaktorin NC-koskettimien kautta Liittimeen 4 (keltainen johdin) syötetään 24 VDC valvottavan koskettimen/releen kautta. Turvavalopuomi valvoo EDM tulolla ulkoisten koskettimien tilaa suhteessa OSSD turvaulostuloihin. Eli kun OSSD ulostulo on päällä niin valvottava NC-kosketin on auki ja päinvastoin. Esimerkki: CSME turvareleen kytkentä

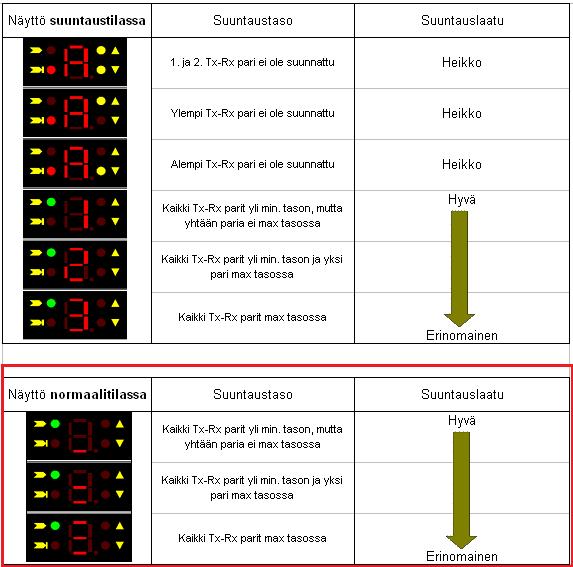

7 5. Turvavalopuomin suuntaus ja näytön indikoinnit SG4-BIG REFLECTOR Base valopuomin suuntauksen helpottamiseksi, saadaan valittua ns. suuntaustila kunnes suuntaus on suoritettu ja valopuomi asennettu lopulliseen paikkaansa. HUOMIO: Suuntaustilassa turvavalopuomin OSSD-lähdöt ovat POIS KÄYTÖSTÄ Suuntaustila-toiminnalla helpotetaan turvavalopuomin suuntausta. 1. Suuntaustila aktivoidaan painamalla noin 0,5 s RESET/RESTART-painiketta samalla kun valopuomiin kytketään syöttö. 2. Kirjain A ja numerot 1-4 ilmaisevat suuntaustason. 3. Turvavalopuomin saa takaisin normaali toimintatilaan käynnistämällä valopuomi uudestaan (syöttö OFF-->ON). Tällöin myös turvaulostulot ovat toiminnassa.

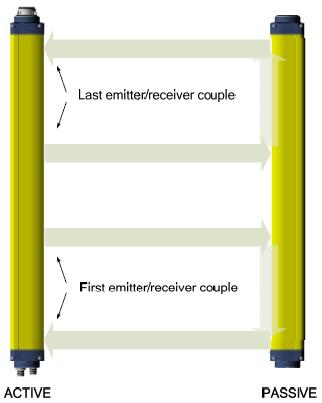

8 Suuntausta helpottamaan saatavilla SG-LP laserkohdistin Reflector-malleissa on lähetin ja vastaanotin samassa yksikössä. Valikoimassamme on 2, 3 ja 4-säteiset versiot valvontakorkeuksilla 500, 800, 900 ja 1200 mm. Alla 4-säteisen periaatekuva. Lähettimien säde kulkee peiliyksikön peilien kautta takaisin vastaanottimille. 3-säteinen versio on todellisuudessa 4-säteinen koska keskellä säteet kulkevat vierekkäin.
