1 MUSTIONJOEN ALASVAELLUSTUTKIMUS Petri Karppinen, Kala- ja vesitutkimus Oy Juha-Pekka Vähä, Länsi-Uudenmaan vesi ja ympäristö ry Teppo Vehanen, Luonnonvarakeskus Yhteistyössä: Kala- ja vesitutkimus Oy Länsi-Uudenmaan vesi ja ympäristö ry Luonnonvarakeskus Varsinais-Suomen ELY-keskus Koskienergia Oy FRESHABIT LIFE IP Valokuvat: Kala- ja vesitutkimus Oy; ortoilmakuvat ja karttapohjat: Maanmittauslaitos Kiitokset: Sami Soosalu, Tiina Asp, Jorma Valjus, Timo Juvani, Hannu Ruotsalainen

2 Mustionjoki - noin 26 km - keskivirtaama 19,4 m 3 /s - Voimalaitokset: 1. Mustionkoski (pudotusta 8 m, potkuriturbiinit) 2. Peltokoski (11 m, Kaplan-turbiini) 3. Billnäs (7 m, Francis-turbiinit) 4. Åminnefors (5 m, Kaplan-turbiini) Alasvaellusseuranta - toukokuu yhteensä 100 radiolähettimellä varustettua lohen vaelluspoikasta - joka voimalaitoksen yläpuolelle 25 lähetinkalaa kalan suojaparvi - jatkuva seuranta padoilla (4 5 antennia yläpuoli, 2 3 alapuoli) - lisäksi käsipaikannuksia padoilla ja joella

1 & 2) - läpi voimalaitoksesta 13,8 tunnin kuluttua - patoallaskuolleisuus

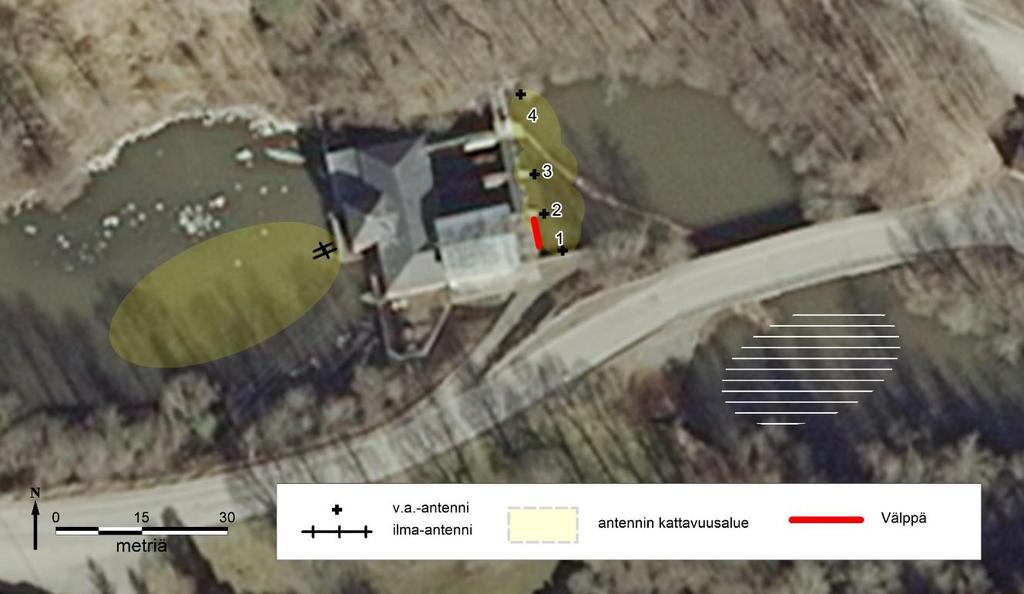

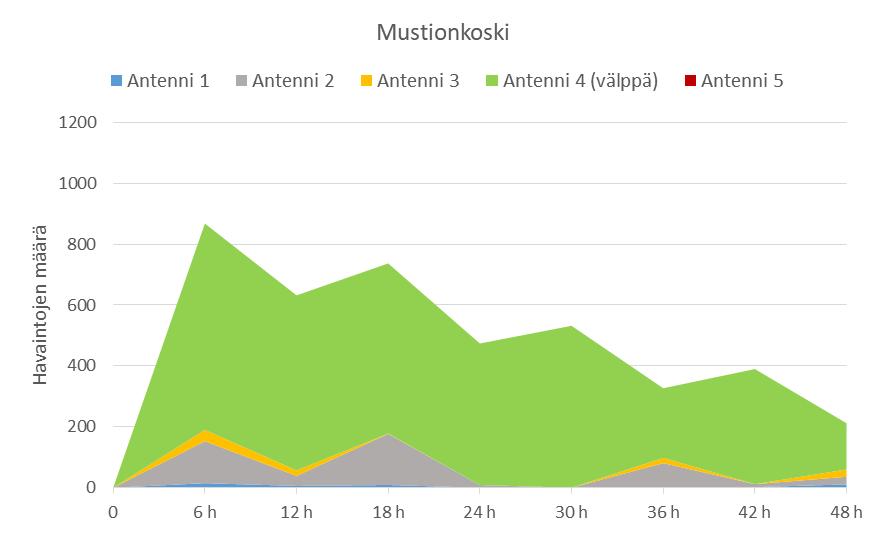

3 Mustionkoski - vapautuspaikalta voimalaitokselle (250 m) 1,1 tunnissa - 78 % suoraan välpälle - 28 % pysähtyi ohijuoksutusluukkujen kohdalla (Ant. 1 & 2) - läpi voimalaitoksesta 13,8 tunnin kuluttua - patoallaskuolleisuus 0 % - 52 % kuolee läpiuinnin seurauksena - 28 % selviytyy seuraavalle laitokselle

) kuluttua - viimeiset alas padosta 2 viikon kuluttua ohijuoksutusten yhteydessä -

4 Peltokoski - vapautuspaikalta voimalaitokselle (400 m) 2,0 tunnissa - 88 % suoraan välpälle - 12 % lähestyi voimalaitosta patoseinämän puolelta - läpi voimalaitoksesta 4,2 päivän (!) kuluttua - viimeiset alas padosta 2 viikon kuluttua ohijuoksutusten yhteydessä - patoallaskuolleisuus 52 % - 53 % kuolee läpiuinnin seurauksena - 13 % selviytyy seuraavalle laitokselle

Billnäs - vapautuspaikalta voimalaitokselle (150 m) 0,6 tunnissa - 64 % suoraan välpälle - 36 % lähestyi voimalaitosta Antenni 1:n kautta - kelluvan roskapuomin

5 Billnäs - vapautuspaikalta voimalaitokselle (150 m) 0,6 tunnissa - 64 % suoraan välpälle - 36 % lähestyi voimalaitosta Antenni 1:n kautta - kelluvan roskapuomin ohjaava vaikutus? - läpi voimalaitoksesta 24,1 tunnin kuluttua - patoallaskuolleisuus 10 % - 46 % kuolee läpiuinnin seurauksena - 45 % selviytyy seuraavalle laitokselle

- 89 % padolle uoman oikeaa - välpän edustalle vasta tunteja myöhemmin - roskapuomin vaikutus?

6 Åminnefors - vapautuspaikalta voimalaitokselle (450 m) 5,8 tunnissa - sitä ennen 2,3 tuntia sillan yläpuolella (viivoitettu alue) - sillan vaikutus? - 89 % padolle uoman oikeaa - välpän edustalle vasta tunteja myöhemmin - roskapuomin vaikutus? - läpi voimalaitoksesta 22,6 tunnin kuluttua - patoallaskuolleisuus 8 % - 6 % kuolee läpiuinnin seurauksena - 79 % selviytyy jokisuulle

7 Patoaltaalla kulutetun ajan vaikutus kuolleisuuteen Peltokoski Billnäs Mustionkoski Åminnefors Vedenoton syvyys Mustionkoski, Billnäs, Åminnefors: Peltokoski 3,5 4 m 10 m

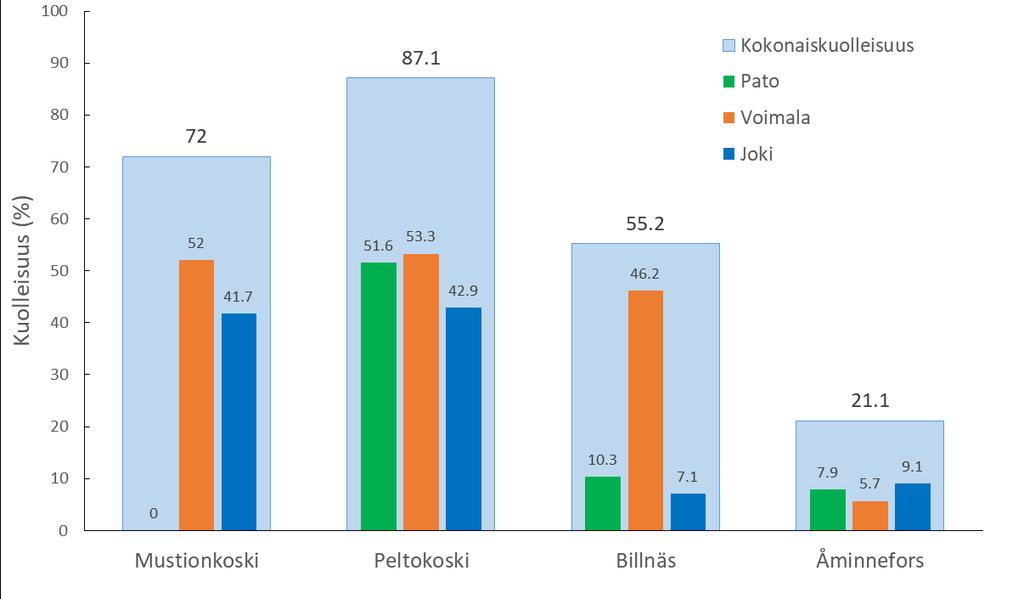

8 Kuolleisuus-% osatekijöittäin eriteltynä Kokonaiskuolleisuus (patoallas + voimala + jokiosuus) Yläpuolinen patoallas (predaatio) Voimala (turbiinit + välitön predaatio) Jokiosuus (alapuolinen jokiosuus ennen seuraavaa kohdetta)

9 Eri tekijöiden osuudet (%) kokonaiskuolleisuudesta

10 Kuolleiden/syötyjen kalojen paikannukset (joen yläosa)

11 Kuolleiden/syötyjen kalojen paikannukset (joen alaosa)

12 Selviytymis-% Mustionkosken päältä Mustionkoski ,0 280 Arvioitu selviytyminen Selviytyminen (yksilöä) Peltokosken päältä Peltokoski , Billnäsin päältä Billnäs , Åminneforsin päältä Åminnefors , Mustionkoskelta jokisuulle selviää 1,3 % - jos Billnäsin kuolleisuus puolittuu selviytyminen 7,4 % - istutus Peltokosken alapuolelle selviytyminen 20,2 % - istutus Peltokosken alle + Billnäsin kuolleisuuden puolitus selviytyminen 32,7 % - Istutus Billnäsin yläpuolelle + Billnäsin kuolleisuuden puolitus selviytyminen 55,8 % - Mustionjoki ilman voimalaitoksia selviytyminen noin 60 %

Alasvaellus Mustionjoella: - Vaelluspoikaset voimalaitoksille päävirtauksen mukana - Jokaisella voimalaitoksella omat erityispiirteensä - Kuolleisuuden

15 Alasvaellus Mustionjoella: - Vaelluspoikaset voimalaitoksille päävirtauksen mukana - Jokaisella voimalaitoksella omat erityispiirteensä - Kuolleisuuden vähentämiselle suuri tarve - Kuolleisuuden vähentämiselle hyvät mahdollisuudet - Alasvaellus nopeammaksi ja ohi turbiineista kalateiden ja alasvaellusrakenteiden avulla
