1 1 Parkanon kaupunki, tekninen lautakunta PL PARKANO POHJAVESITUTKIMUKSET LATIKKAKANKAAN JA RISTIHARJUN ALUEELLA KAIVOPAIKAN MÄÄRITTÄMISEKSI VUONNA LÄHTÖTILANNE JA TYÖN TARKOITUS Hämeen ympäristökeskus on tehnyt pohjavesiselvityksen Ristiharjun alueella vuonna 1997 sisältäen koepumppauksen Latosuonperällä Ristiharjussa. Ympäristökeskus teki 22 tärykairausta sekä 7 havaintoputken asennusta. Koepumppaus tehtiin Ristiharjulla keskimääräisellä tuotolla 702 m 3 /d. Tulosten perusteella koepumppauspisteestä on saatavissa hyvälaatuista pohjavettä 550 m 3 /d. Tutkimuksen yhteydessä Pookinlähteen eteläpuolelta mitattiin vedenpintoja. Mittausten perusteella suuri osa Latikkakankaalta kerääntyvistä pohjavesistä purkautuu Pookinlähteeseen ja lisäksi osa pohjavesistä virtaa kaakkoon, Pookinlähteen ohi. Pisteissä 10, 11 ja 12 tehtyjen kairausten perusteella vettä johtavaa, karkeaa harjuainesta, jatkuu Ristiharjulta pohjoiseen, mahdollisesti jopa Pookinlähteelle asti. Hämeen ympäristökeskuksen laatima raportti: Haja asutusalueiden pohjavesiselvitykset Parkanon Latosuonperällä, 1997 saatiin käyttöön Latikkakankaalla tehtiin maa-ainestutkimus vuosina Pirkanmaan POSKIhankkeen yhteydessä, jolloin GTK teki 3 kairausta ja yhden havaintoputken alueen pohjoisosaan. Latikkakankaan ja Ristiharjun pohjavesialueille kohdistui myös ELYkeskuksen ja Parkanon kaupungin yhteishanke tutkimuksineen vuonna Tutkimuksen tavoitteena oli selvittää alueiden soveltuvuutta vedenhankintaan. Tässä yhteydessä Destia suoritti alueelle 13 porakonekairausta, 3 pysyvän ja 9 väliaikaisen havaintoputken asennusta. Tutkimuksessa GTK suoritti myös painovoimamittauksia ja maatutkaluotausta Latikkakankaalla. Putkissa 24, 28 ja 30 tehtiin kerrospumppaus maaperän vedenläpäisevyyden selvittämiseksi sekä pisteistä 24, 25 ja 28 otettiin vesinäytteet. Lisäksi Pookinlähteestä on otettu vesinäyte , josta tehtiin laaja vesinäyteanalyysi. Tutkimusten tulokset on esitetty raportissa Latikkakankaan ja Ristiharjun eteläosan alustava pohjavesiselvitys Parkanossa v

2 2 Aikaisemmissa selvityksissä on todettu Latikkakankaalla olevan yhtenäinen pohjavesikerros koko harjun alueella ja maa-aineksen olevan pääosin soraa tai hiekkaista soraa. Aikaisempien raporttien perusteella suurin riski alueen pohjaveden laadulle on polttojätteen varastointipaikka Latikkakankaan eteläosassa. VAPO Oy:n Latikkanevan turvetuotantoalueella, juuri pohjaveden muodostumisalueen rajan ulkopuolella, sattuneen öljyvahingon kunnostuksesta laaditun raportin perusteella vahingon vaikutusalueella ollut maaperä on kunnostettu ohjearvojen mukaiseksi, eikä vahinko aiheuta vaaraa alueen pohjavedelle. Tutkimukset on esitetty raportissa Öljyvahinko, Latikkanevan tukikohta, Parkano. Pilaantuneen maaperän kunnostusraportti (FCG OY). Ristiharjun alueella tehtyjen tutkimusten perusteella pohjavesi virtaa etelän suuntaan ja osittain purkautuu Iso Ristiharjun lampeen. Aiempien tutkimusten perusteella kaivonpaikan mahdollisuutta tulee selvittää lisää etenkin Ristiharjun pohjoisosissa. Tässä raportissa esitettyjen, Latikkakankaan ja Ristiharjun alueella tehtyjen tutkimusten tarkoituksena on selvittää mahdollisia kaivonpaikkoja, joiden avulla voitaisiin hyödyntää alueen pohjavesivaroja mahdollisimman hyvälaatuisena suuruusluokassa m³/d. Liitteessä 1 on kartat tutkimusalueista, asennettujen havaintoputkien sijainnista sekä pohjaveden pinnan tasa-arvokäyrät liitettynä virtauksen suuntavektoreilla. 2. TEHDYT TYÖT Parkanon kaupungin toimeksiannosta aloitimme tutkimukset perehtymällä alueen tutkimustietoihin, jotka tilaaja luovutti meille. Aikaisempien tutkimusten tulosten perusteella laadimme tarkennetun tutkimusohjelman, johon sisältyi maatutkalinjojen sijainnin määritys. Maatutkaluotausten perusteella tarkensimme kairaus ja havaintoputkien sijainteja, jonka jälkeen suoritimme kaivopaikkatutkimukset syyslokakuussa Tutkimukset koostuivat maatutkaluotauksista, maaperäkairauksista, havaintoputkien asennuksesta, putkivirtausmittauksista ja vesinäytteenotoista. Tilaaja huolehti tarvittavista luvista. 2.1 Maatutkaluotaus Geo-Work Oy suoritti maatutkaluotaukset 11 eri linjassa Luotausten tarkoituksena oli selvittää maa-aineksen laatua, pohjavedenpinnan ja kallionpinnan tasoa tutkimusalueilla. Luotauksen tuloksista voidaan havaita, että sekä Ristiharjun että Latikkakankaan alueella pohjavedenpinnan alaiset maakerrokset ovat pääosin paksuja ja suurelta osin hiekkaa ja soraa. Maatutkaluotausten tulokset vastaavat hyvin aikaisempien tutkimusten porakonekairaustuloksia. Tulosten perusteella Ristiharjun alueella on muutamia kalliokynnyksiä, joiden vaikutukset pohjaveden virtauksiin voidaan selvittää asennettavista havaintoputkista tehtävillä pinnankorkeusmittauksilla ja tehtävin koepumppauksin.

3 3 Maatutkaluotausten tuloksia käytettiin kairauspisteiden sijainnin valintaan sekä havaintoputkiverkoston suunnitteluun. Maatutkaluotauksen tulokset on esitetty Maatutkaluotausraportissa (Geo-Work Oy). 2.2 Kairaukset ja havaintoputkien asennus Tankokairaukset suoritettiin 10 pisteessä, joista yhdeksään asennettiin muoviset, 2" havaintoputket. Kairauspisteelle A ei asennettu havaintoputkea johtuen korkealla, pohjaveden pinnan yläpuolella olevasta kalliosta. Pääosin maalajit ovat karkeaa hiekkaa ja soraa, mutta pisteissä 20165, ja vallitsevina maalajeina esiintyy hienompaa hiekkaa ja moreenia. Pisteiden kairaustulokset on merkitty kairausja putkikortteihin liitteeseen 2. Kaikki poraustyöt suoritettiin raskaalla (24 tonnin) porakoneella. Muoviset havaintoputket numeroitiin vuosiluku lisättynä järjestysnumerolla, eli niiden numerot ovat Havaintoputkien suojiksi asennettiin lukittavat ruostumattomat suojaputket, joihin tilaaja asentaa lukot. Destian asentamista havaintoputkista 24, 25 ja 30 vaaittiin korkotieto. Niiden korkojärjestelmää ei ole raportissa ilmoitettu, mutta Pirkanmaan ELY-keskus kertoi sen olevan N2000. Taulukossa 1 esitetään havaintoputkien digitoidut koordinaatit, aiemmin rakennetuissa putkissa käytettyä järjestelmää vastaavat korkotiedot sekä mitattu vedenpinta. Taulukko 1: Asennettujen havaintoputkien digitoidut sijainnit koordinaattijärjestelmässä ETRS-TM35FIN sekä putken pään korkeus vaaittuna aiemmista putkista 24,25 ja 30. Tarkemmat tiedot putkista liitteessä 2. Piste X Y Z (PP) VP KP A Maaperän vedenjohtavuus ja pohjaveden laatu Viidestä havaintoputkesta mitattiin maaperän vedenjohtokyky putkivirtausmittauksella. Putkivirtausmittaus koostuu kahdesta mittauksesta: ominaisantoisuus- ja jakaumamittauksesta. Putkivirtausmittaustulokset esitetään liitteessä 3. Havaintoputkista , ja otettiin vesinäytteet uppopumpulla. Havaintoputkista ja analysoitiin nitraatti, sameus,

4 4 sähkönjohtavuus, happipitoisuus, KMnO4-luku sekä liukoinen mangaani- ja rauta pitoisuus. Näiden aineiden lisäksi lähimpänä polttojätteen varastopaikkaa sijaitsevasta havaintoputkesta analysoitiin haihtuvat orgaaniset hiiliyhdisteet (VOC), mutta happinäytettä ei saatu analysoitua. Havaintoputkesta otetun vesinäytteen perusteella vedenlaatua heikentää veden alhainen happipitoisuus, josta johtuen veden mangaanipitoisuus on koholla. Pisteen analyysituloksen mukaan vesi sisältää runsaasti happea ja rauta- sekä mangaanipitoisuus alittavat raja-arvot reilusti. Myös pisteen happipitoisuus on erittäin korkea. Pisteitä ja lukuun ottamatta kaikkien pisteiden analyysituloksissa orgaanisen aineen määrää kuvaava KMnO4-luku on alhainen. Nitraattipitoisuudet olivat alle analyysitarkkuuden. Sähkönjohtavuus oli alhainen kaikissa pisteissä. Haihtuvia orgaanisia hiiliyhdisteitä ei havaittu havaintoputken näytteessä. Vesinäytteiden analysointitulokset on esitetty liitteessä PÄÄTELMÄT JA JATKOTOIMENPITEET Tehtyjen tutkimusten perusteella esitämme rakennettavaksi kolme koekaivoa, joista tehdään pitkäaikainen koepumppaus pohjavesialueelta saatavan vesimäärän ja laadun määrittämiseksi. Kaivojen esitetty sijainti on taulukossa 2 pistekohtaisesti. Esitettyjen havaintoputkien välittömään läheisyyteen on mahdollista rakentaa putkikaivo, jonka tuotto on ilmoitettu taulukossa. Ilmoitettu kaivon tuotto toteutuu, kunhan se tehdään huuhtelumenetelmällä ja siinä käytetään suurirakopinta-alaisia siiviläputkia. Kaivojen tarkka syvyys määritetään kaivon rakennuksen aikana. Esitetyissä pisteissä ei esiintynyt lohkareita tai moreenia. Koepumppauksen aloitusajankohta on tilaajan ilmoituksen mukaan vuonna Ennen hankkeen jatkamista tulee vielä arvioida alueeseen liittyvät vedenlaadulliset riskit. Erityisesti tulee arvioida Latikkakankaan eteläosassa sijaitsevan polttojätteen varastointipaikan riskit. Esitämme, että havaintoputkista 20162, 20164, ja 25 otetaan ns. laajat vesinäytteet, josta analysoidaan mm raskasmetallit, öljyjakeet torjunta-aineet ja niiden hajoamistuotteet jne. Analyysivalikoima määritetään ennen näytteenottoa tarkemmin. Taulukko 2: Tutkimuspisteiden soveltuvuus kaivon rakentamiseen. Piste Vedenlaatu Kaivon tuotto vähintään (m³/d) hyvä hyvä hyvä 400

5 5 3.1 Koepumppaussuunnitelma Tilaaja on määrittänyt, että koepumppausrakenteet ja koepumppauksen käynnistys tehdään vuoden 2017 aikana. Pohjavesiesiintymän antoisuuden ja vedenoton vaikutusten määrittämiseksi tulee kaivoista suorittaa ainakin 2 kuukauden mittainen koepumppaus. Kaivoista saatavan vedenlaadun arvioimiseksi voi koepumppausaika olla jopa 6 kuukauden mittainen. Koepumppaus aloitetaan kaivoittain, vaiheittain alkaen virtaamalla 100 m 3 /d. Koepumppauksen vedet johdetaan pohjavesialueen ulkopuolelle. Koepumppaus voidaan suorittaa myös imusarjojen avulla. Imusarjat poistetaan koepumppauspaikalta. Suosittelemme, että koepumppauksessa käytettävä energia otetaan sähköverkosta, jolloin polttomoottoreihin ja imupumppuihin liittyvät epävarmuustekijät ja riskit poistuvat. Vedenoton vaikutusalueella mahdollisesti olevat yksityiskaivot kartoitetaan ja niistä otetaan vesinäytteet ennen koepumppauksen alkua. Tämän perusteella arvioidaan koepumppauksen aikaisen seurannan laajuus. Koepumppauksen aikana seurataan pumpattuja vesimääriä kaivoittain. Pohjaveden pinnankorkeuksia mitataan havaintoputkista ja yksityisistä talousvesikaivoista, jotka voivat olla mahdollisella vedenoton vaikutusalueella. Näistä kaivoista otetaan vesinäytteet ennen koepumppauksen käynnistämistä, muutamaan kertaan koepumppauksen aikana ja koepumppauksen jälkeen. Koekaivoista pumpatusta vedestä otetaan vesinäytteet koepumppauksen aikana, aluksi noin viikon ja myöhemmin noin kahden viikon välein. Kaivojen arvioitu kaivokohtainen tuotto koepumppauksen aikana olisi noin m³/d. Tuottoon vaikuttaa paitsi vedenpinnan alentuminen myös vedenlaatu. Ennen koepumppauksen aloitusta tulee järjestää Pirkanmaan ELY-keskuksen kanssa neuvottelu koepumppauksesta ja sen aikaisesta seurantaohjelmasta. Koepumppauksen mahdollisella vaikutusalueella on luonnontilainen Pookinlähde. Lähteen seurannasta koepumppauksen aikana tulee sopia ja luontoselvityksen tarve tulee määrittää. Muita luonnonsuojelulaissa määritettyjä suojelukohteita ei tietojen mukaan ole koepumppauksen mahdollisella vaikutusalueella. SUOMEN POHJAVESITEKNIIKKA OY Risto Reijonen toimitusjohtaja Petri Reijonen dipl. ins.

6 6 LIITELUETTELO Liite 1 Kartat tutkimusalueista Liite 2 Havaintoputkikortit ja kairaustulokset Liite 3 Putkivirtausmittaustulokset Liite 4 Vesinäytetulokset

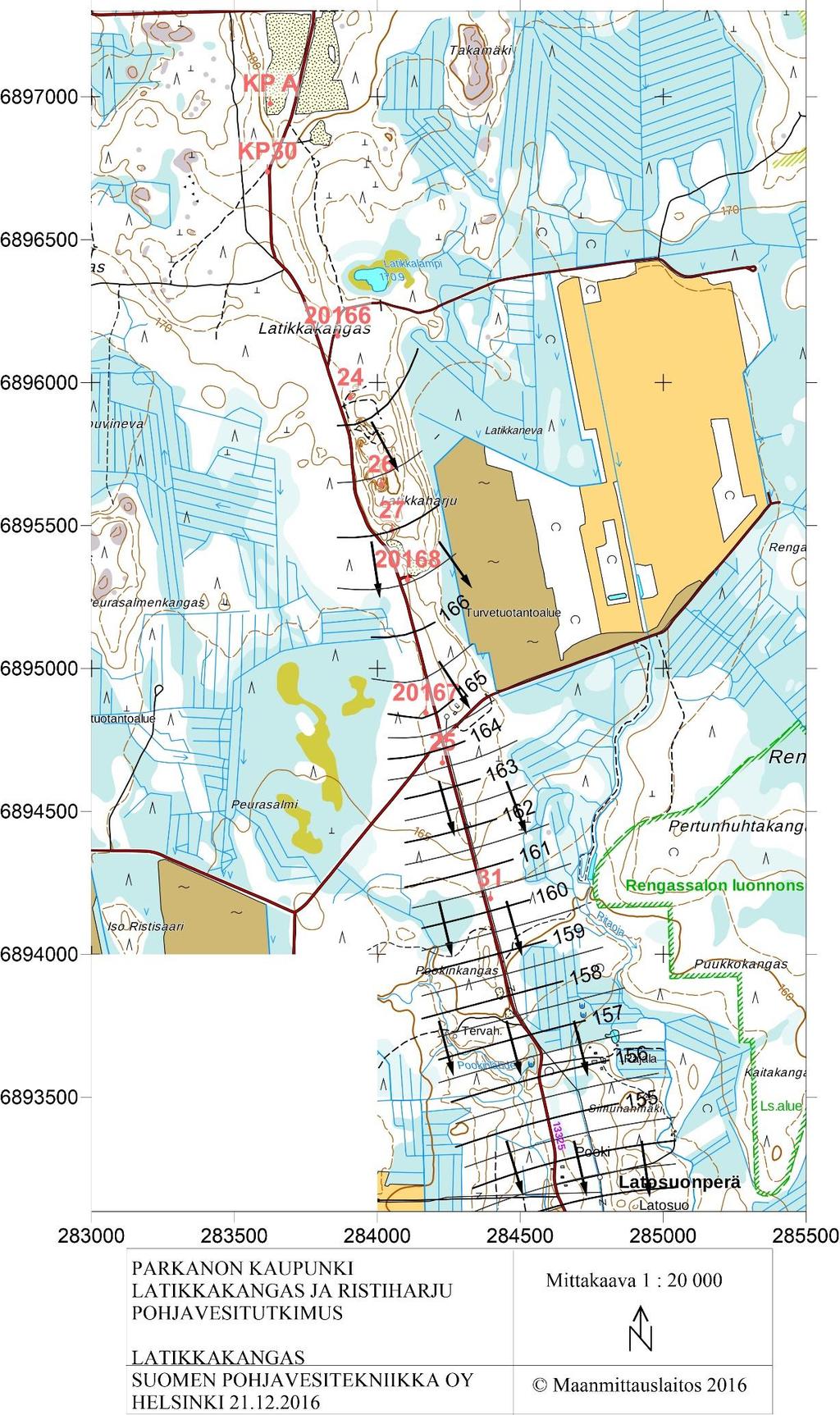

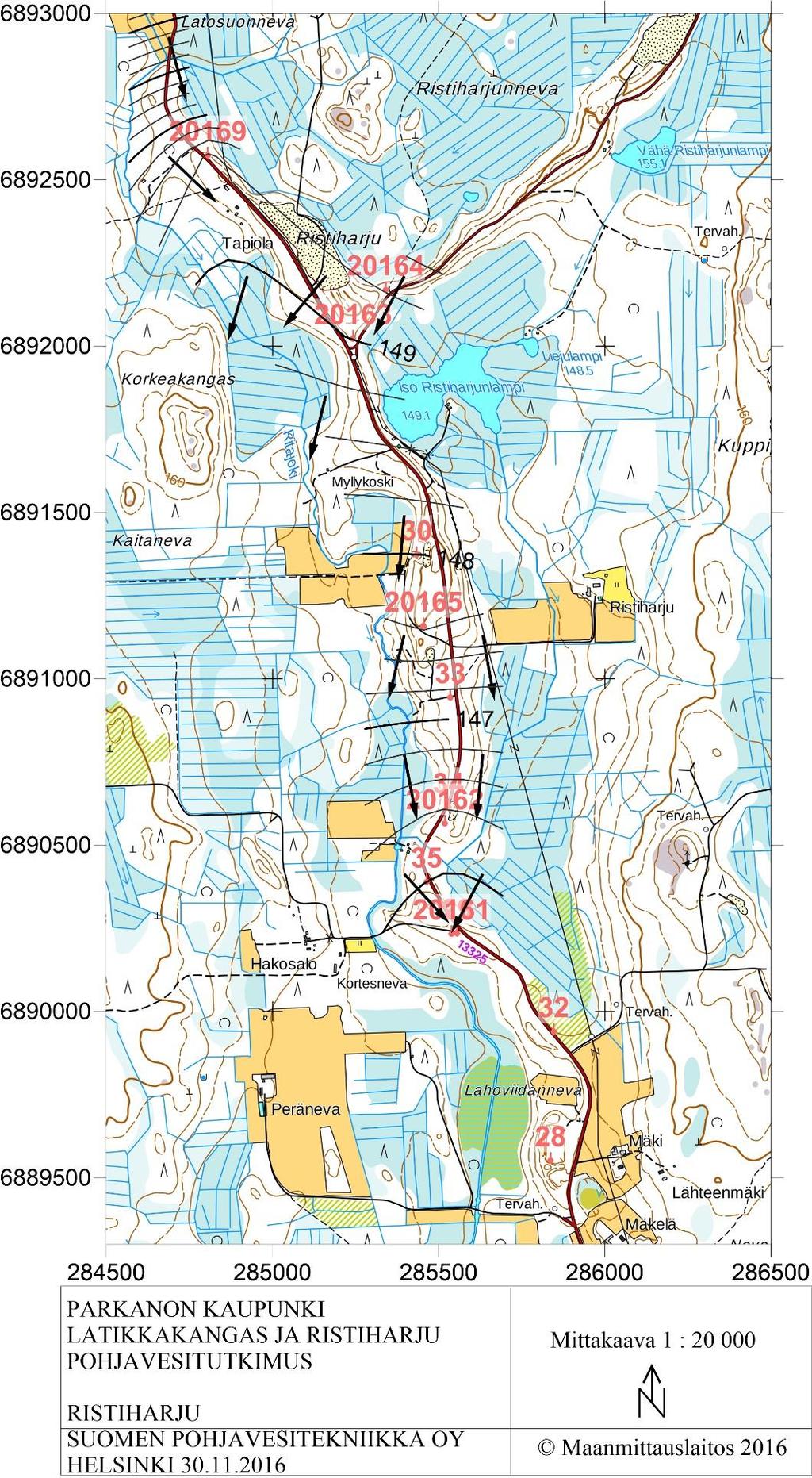

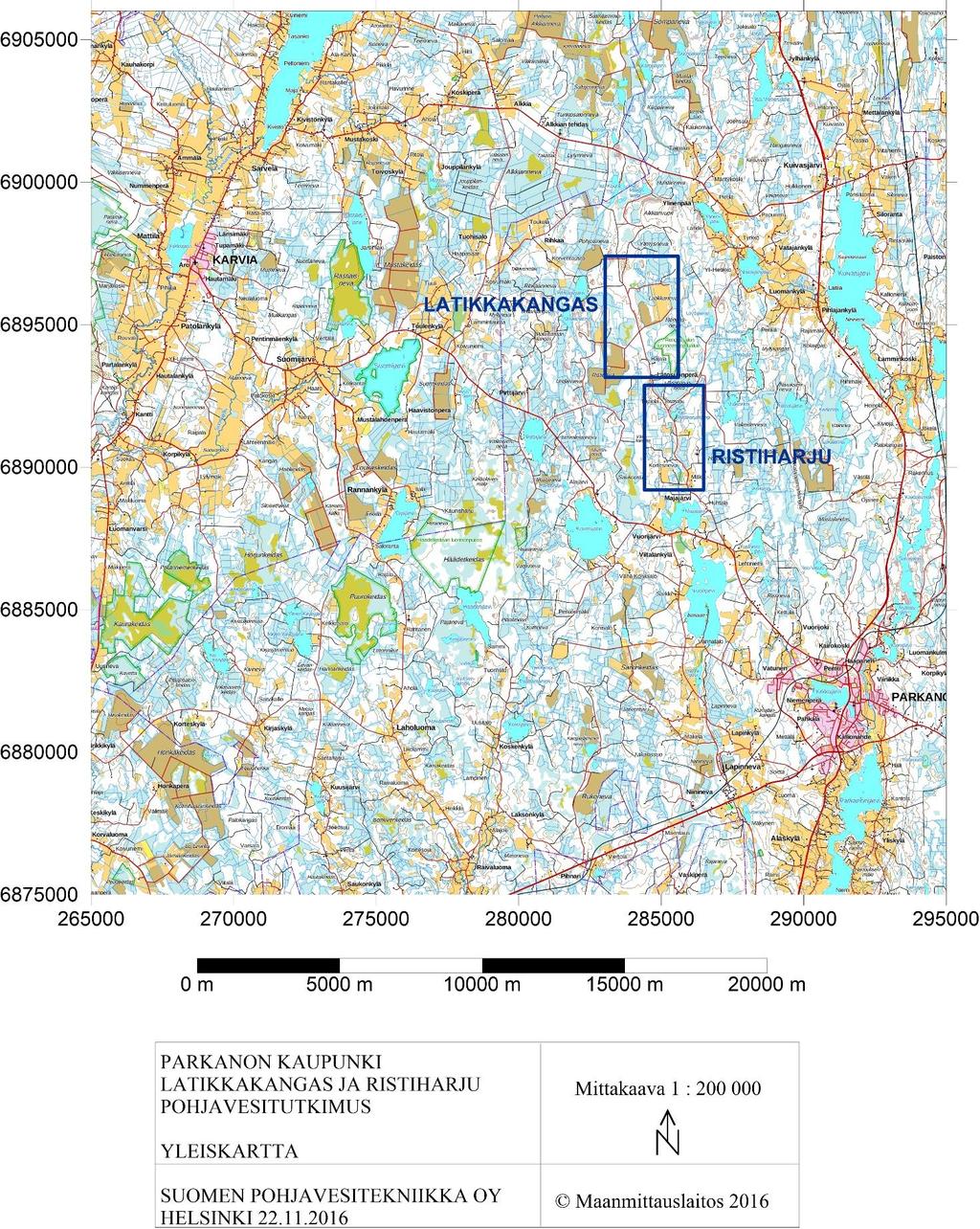

7 Liite 1

8 Liite 1 Latikkakankaan pohjavesialue / Lähde: SYKE, ELY-keskukset.

9 Liite 1 Ristiharjun pohjavesialue / Lähde: SYKE, ELY-keskukset.

10 Liite 1

11 Liite 1

12 Liite 2 HP HAVAINT OPUT KIKORT T I MP 0.9 m Pp Mp Tilaaja Parkanon kaupunki Paikka RISTIHARJU, eteläosa Piste HP 20161, Hakosalon risteys Tekoaika Koordinaatit VP 7.22 m JP m Tekijät AJ & JR Kalusto Raskas porakone Putken materiaali PVC Putken ulko-/sisähalk. 60/52 mm Siiviläraot 0,3 mm MAAKAIRAUS Syvyysväli (m) Maalajiryhmä Huom. Vp Hk kihk + Lo kihk kihhk kova kisimr Ka tai Lo Eks. SP 14 m Pohja Huom. Vaaitus havaintoputkesta 30 ( ). MP=maanpinta, VP=vedenpinta, JP=jatkoputki, SP=siiviläputki, Pp=muoviputken yläpää SUOMEN POHJAVESITEKNIIKKA OY/VELI REIJONEN OY

13 Liite 2 HP HAVAINT OPUT KIKORT T I MP 0.9 m Pp Mp Tilaaja Parkanon kaupunki Paikka RISTIHARJU, eteläosa Piste HP 20162, hiekkakuopan reuna Tekoaika Koordinaatit VP 4.71 m JP 6.65 m Tekijät AJ & JR Kalusto Raskas porakone Putken materiaali PVC Putken ulko-/sisähalk. 60/52 mm Siiviläraot 0,3 mm MAAKAIRAUS Syvyysväli (m) Maalajiryhmä Huom Hk Ka tai Lo Eks. Vp SP 6 m Pohja Huom. Vaaitus havaintoputkesta 30 ( ). MP=maanpinta, VP=vedenpinta, JP=jatkoputki, SP=siiviläputki, Pp=muoviputken yläpää SUOMEN POHJAVESITEKNIIKKA OY/VELI REIJONEN OY

14 Liite 2 HP HAVAINT OPUT KIKORT T I MP 0.92 m Pp Mp Tilaaja Parkanon kaupunki Paikka RISTIHARJU, pohjoisosa Piste HP 20163, Ristiharjun risteys Tekoaika Koordinaatit VP 6.33 m JP 8.81 m Tekijät AJ & JR Kalusto Raskas porakone Putken materiaali PVC Putken ulko-/sisähalk. 60/52 mm Siiviläraot 0,3 mm MAAKAIRAUS Syvyysväli (m) Maalajiryhmä Huom. Vp Hk kihk + Lo Hk kihk kisimr kihk Eks. SP 10 m Pohja Huom. Vaaitus havaintoputkesta 30 ( ). MP=maanpinta, VP=vedenpinta, JP=jatkoputki, SP=siiviläputki, Pp=muoviputken yläpää SUOMEN POHJAVESITEKNIIKKA OY/VELI REIJONEN OY

15 Liite 2 HP HAVAINT OPUT KIKORT T I MP 0.95 m Pp Mp Tilaaja Parkanon kaupunki Paikka RISTIHARJU, pohjoisosa Piste HP Tekoaika Koordinaatit VP 5.34m JP 7.76 m Tekijät AJ & JR Kalusto Raskas porakone Putken materiaali PVC Putken ulko-/sisähalk. 60/52 mm Siiviläraot 0,3 mm MAAKAIRAUS Syvyysväli (m) Maalajiryhmä Huom Hk kihhk Eks. Vp SP 8 m Pohja Huom. Vaaitus havaintoputkesta 30 ( ). MP=maanpinta, VP=vedenpinta, JP=jatkoputki, SP=siiviläputki, Pp=muoviputken yläpää SUOMEN POHJAVESITEKNIIKKA OY/VELI REIJONEN OY

16 Liite 2 HP HAVAINT OPUT KIKORT T I MP 0.92 m Pp Mp Tilaaja Parkanon kaupunki Paikka RISTIHARJU, keskiosa Piste HP 20165, Tekoaika Koordinaatit VP m JP m Tekijät AJ & JR Kalusto Raskas porakone Putken materiaali PVC Putken ulko-/sisähalk. 60/52 mm Siiviläraot 0,3 mm MAAKAIRAUS Syvyysväli (m) Maalajiryhmä Huom hhk kisimr Ka tai Lo Eks Vp SP 3.3 m Pohja Huom. Vaaitus havaintoputkesta 30 ( ). MP=maanpinta, VP=vedenpinta, JP=jatkoputki, SP=siiviläputki, Pp=muoviputken yläpää SUOMEN POHJAVESITEKNIIKKA OY/VELI REIJONEN OY

17 Liite 2 HP HAVAINT OPUT KIKORT T I MP 1.0 m Pp Mp Tilaaja Parkanon kaupunki Paikka LATIKKAKANGAS, pohjoisosa Piste HP 20166, Latikkalammen risteys Tekoaika Koordinaatit VP 7.18 m JP m Tekijät AJ & JR Kalusto Raskas porakone Putken materiaali PVC Putken ulko-/sisähalk. 60/52 mm Siiviläraot 0,3 mm MAAKAIRAUS Syvyysväli (m) Maalajiryhmä Huom. Vp kihk kisimr Ka tai Lo Eks SP 4 m Pohja Huom. Vaaitus havaintoputkesta 24 ( ). MP=maanpinta, VP=vedenpinta, JP=jatkoputki, SP=siiviläputki, Pp=muoviputken yläpää SUOMEN POHJAVESITEKNIIKKA OY/VELI REIJONEN OY

18 Liite 2 HP HAVAINT OPUT KIKORT T I MP 0.94 m Pp Mp Tilaaja Parkanon kaupunki Paikka LATIKKAKANGAS, keskiosa Piste HP 20167, kaapelin polttoalue Tekoaika Koordinaatit VP 4.36 m JP 3.25 m Tekijät AJ & JR Kalusto Raskas porakone Putken materiaali PVC Putken ulko-/sisähalk. 60/52 mm Siiviläraot 0,3 mm MAAKAIRAUS Syvyysväli (m) Maalajiryhmä Huom. 0-7,5 Hk kihkmr Ka tai Lo Eks Vp SP 6 m Pohja Huom. Vaaitus havaintoputkesta 25 ( ). MP=maanpinta, VP=vedenpinta, JP=jatkoputki, SP=siiviläputki, Pp=muoviputken yläpää SUOMEN POHJAVESITEKNIIKKA OY/VELI REIJONEN OY

19 Liite 2 HP HAVAINT OPUT KIKORT T I MP 1.03 m Pp Mp Tilaaja Parkanon kaupunki Paikka LATIKKAKANGAS, keskiosa Piste HP Tekoaika Koordinaatit VP 4.06 m JP 6.54 m Tekijät AJ & JR Kalusto Raskas porakone Putken materiaali PVC Putken ulko-/sisähalk. 60/52 mm Siiviläraot 0,3 mm MAAKAIRAUS Syvyysväli (m) Maalajiryhmä Huom. Vp hhk sihk SiMr Ka tai Lo Eks SP 2 m Pohja Huom. Vaaitus havaintoputkesta 25 ( ). MP=maanpinta, VP=vedenpinta, JP=jatkoputki, SP=siiviläputki, Pp=muoviputken yläpää SUOMEN POHJAVESITEKNIIKKA OY/VELI REIJONEN OY

20 Liite 2 HP HAVAINT OPUT KIKORT T I MP 0.9 m Pp Mp Tilaaja Parkanon kaupunki Paikka RISTIHARJU, pohjoisosa Piste HP 20169, Tapiola Tekoaika Koordinaatit VP 5.20 m JP 5.81 m Tekijät AJ & JR Kalusto Raskas porakone Putken materiaali PVC Putken ulko-/sisähalk. 60/52 mm Siiviläraot 0,3 mm MAAKAIRAUS Syvyysväli (m) Maalajiryhmä Huom kisihk kihkmr Eks. Vp SP 4 m Pohja Huom. Vaaitus havaintoputkesta 30 ( ). MP=maanpinta, VP=vedenpinta, JP=jatkoputki, SP=siiviläputki, Pp=muoviputken yläpää SUOMEN POHJAVESITEKNIIKKA OY/VELI REIJONEN OY

21 Liite 2 Kairauspiste KP A KAIRAUSKORTTI Tilaaja Parkanon kaupunki Paikka Latikkakangas, pohjoisosa Tekoaika Piste Kairauspiste A Koordinaatit Tekijät: AJ, JR Putkea ei asennettu Kalusto: Raskas porakone Putken materiaali Putken ulko-/sisähalk. Siiviläraot MAAKAIRAUS Syvyysväli (m) Maalajiryhmä Huom kihk Ka tai Lo Eks. vettä porareiässä Huom. MP=maanpinta, VP=vedenpinta, JP=jatkoputki, SP=siiviläputki, Pp=muoviputken yläpää SUOMEN POHJAVESITEKNIIKKA OY/VELI REIJONEN OY

22 Liite 3

23 Liite 3

24 Liite 3

25 Liite 3

26 Liite 3

27 Liite 4

28 Liite 4 HP 20167

29 Liite 4
