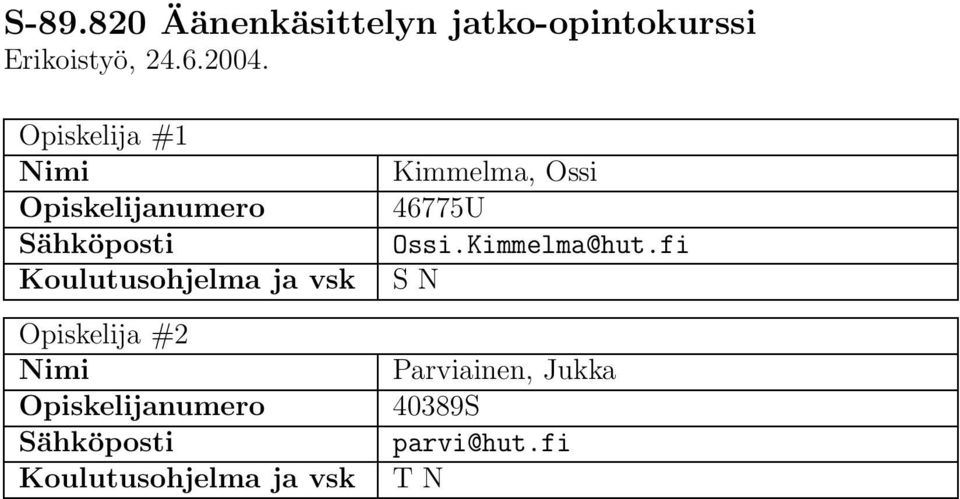

1 S Äänenkäsittelyn jatko-opintokurssi Erikoistyö, Opiskelija #1 Nimi Opiskelijanumero Sähköposti Koulutusohjelma ja vsk Opiskelija #2 Nimi Opiskelijanumero Sähköposti Koulutusohjelma ja vsk Kimmelma, Ossi 46775U S N Parviainen, Jukka 40389S parvi@hut.fi T N

2 .

3 Äänen huonontaminen digitaalisesti Ossi Kimmelma ja Jukka Parviainen 24. kesäkuuta 2004

4 2 SISÄLTÖ Sisältö 1 Johdanto Ääni luonnossa ja tallenteena Äänitteiden historiasta Akustinen tallennus Savikiekot LP-levyt ja nauhat Digitaalitekniikka Matlab-ohjelmisto Yleistä toteutuksesta Äänen huonontamisen efektejä Särö Suodatus Kohina Levyn vääristymät ja huojunta Naarmut ja paikoilleen jääminen Ritinä ja rahina Mono Dynamiikka Tuloksia Huononnusfunktiot Testiaineisto Esimerkkejä huononnuksista Savikiekko ajo1.m Vinyylilevy ajo2.m Fonografi ajo3.m CD-levy ajo4.m MP3-tiedosto Yhteenveto

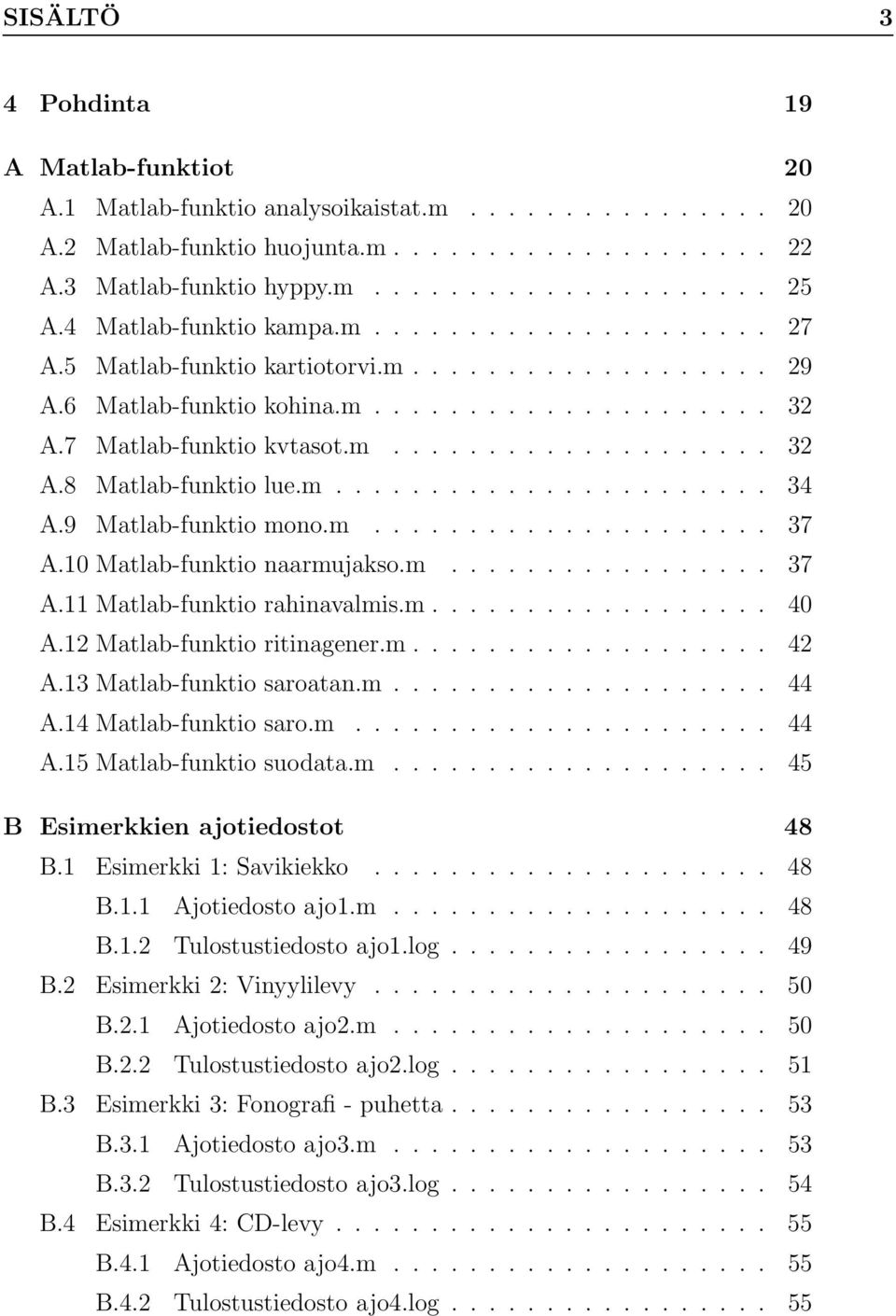

5 SISÄLTÖ 3 4 Pohdinta 19 A Matlab-funktiot 20 A.1 Matlab-funktio analysoikaistat.m A.2 Matlab-funktio huojunta.m A.3 Matlab-funktio hyppy.m A.4 Matlab-funktio kampa.m A.5 Matlab-funktio kartiotorvi.m A.6 Matlab-funktio kohina.m A.7 Matlab-funktio kvtasot.m A.8 Matlab-funktio lue.m A.9 Matlab-funktio mono.m A.10 Matlab-funktio naarmujakso.m A.11 Matlab-funktio rahinavalmis.m A.12 Matlab-funktio ritinagener.m A.13 Matlab-funktio saroatan.m A.14 Matlab-funktio saro.m A.15 Matlab-funktio suodata.m B Esimerkkien ajotiedostot 48 B.1 Esimerkki 1: Savikiekko B.1.1 Ajotiedosto ajo1.m B.1.2 Tulostustiedosto ajo1.log B.2 Esimerkki 2: Vinyylilevy B.2.1 Ajotiedosto ajo2.m B.2.2 Tulostustiedosto ajo2.log B.3 Esimerkki 3: Fonografi - puhetta B.3.1 Ajotiedosto ajo3.m B.3.2 Tulostustiedosto ajo3.log B.4 Esimerkki 4: CD-levy B.4.1 Ajotiedosto ajo4.m B.4.2 Tulostustiedosto ajo4.log

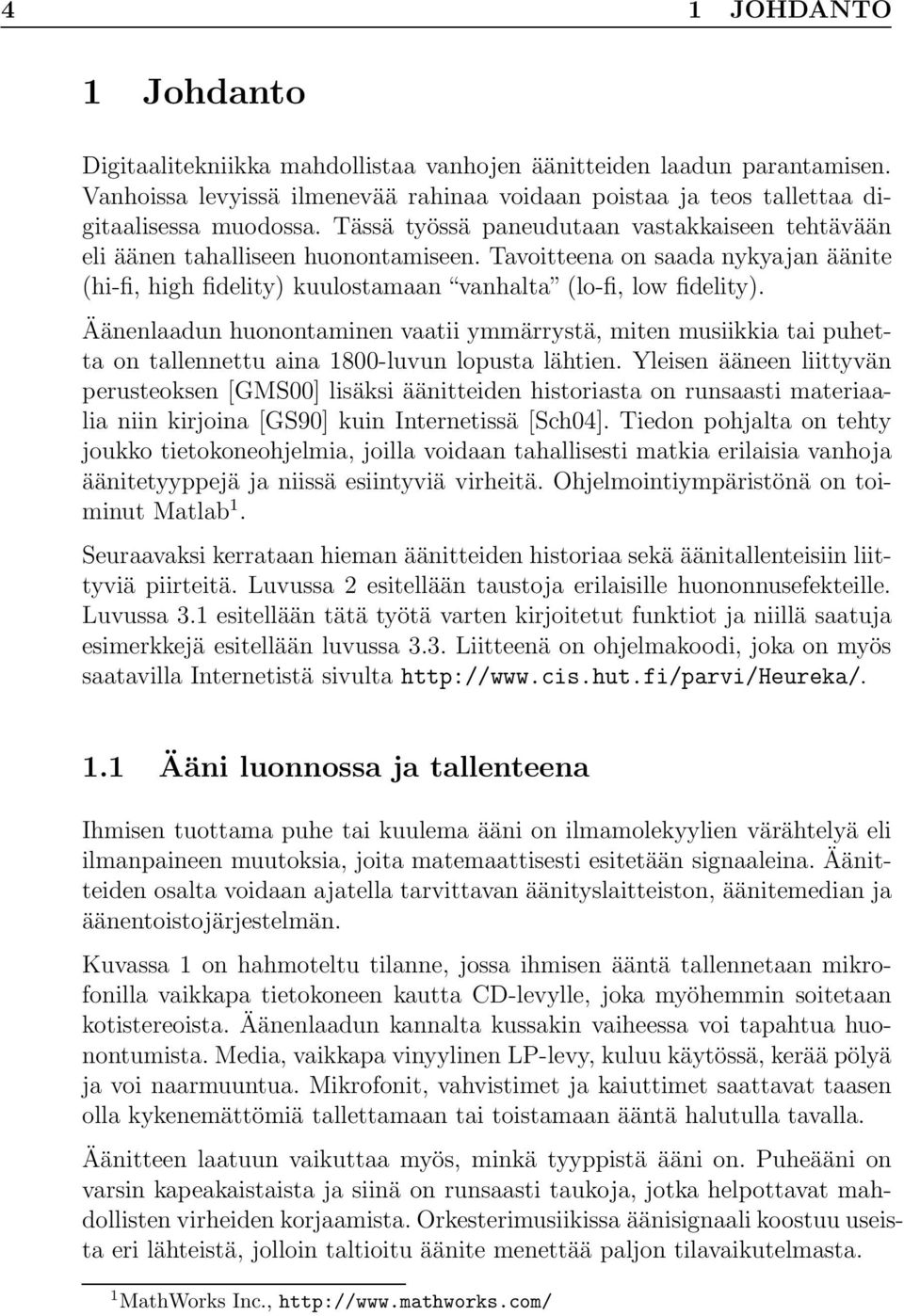

6 4 1 JOHDANTO 1 Johdanto Digitaalitekniikka mahdollistaa vanhojen äänitteiden laadun parantamisen. Vanhoissa levyissä ilmenevää rahinaa voidaan poistaa ja teos tallettaa digitaalisessa muodossa. Tässä työssä paneudutaan vastakkaiseen tehtävään eli äänen tahalliseen huonontamiseen. Tavoitteena on saada nykyajan äänite (hi-fi, high fidelity) kuulostamaan vanhalta (lo-fi, low fidelity). Äänenlaadun huonontaminen vaatii ymmärrystä, miten musiikkia tai puhetta on tallennettu aina 1800-luvun lopusta lähtien. Yleisen ääneen liittyvän perusteoksen [GMS00] lisäksi äänitteiden historiasta on runsaasti materiaalia niin kirjoina [GS90] kuin Internetissä [Sch04]. Tiedon pohjalta on tehty joukko tietokoneohjelmia, joilla voidaan tahallisesti matkia erilaisia vanhoja äänitetyyppejä ja niissä esiintyviä virheitä. Ohjelmointiympäristönä on toiminut Matlab 1. Seuraavaksi kerrataan hieman äänitteiden historiaa sekä äänitallenteisiin liittyviä piirteitä. Luvussa 2 esitellään taustoja erilaisille huononnusefekteille. Luvussa 3.1 esitellään tätä työtä varten kirjoitetut funktiot ja niillä saatuja esimerkkejä esitellään luvussa 3.3. Liitteenä on ohjelmakoodi, joka on myös saatavilla Internetistä sivulta Ääni luonnossa ja tallenteena Ihmisen tuottama puhe tai kuulema ääni on ilmamolekyylien värähtelyä eli ilmanpaineen muutoksia, joita matemaattisesti esitetään signaaleina. Äänitteiden osalta voidaan ajatella tarvittavan äänityslaitteiston, äänitemedian ja äänentoistojärjestelmän. Kuvassa 1 on hahmoteltu tilanne, jossa ihmisen ääntä tallennetaan mikrofonilla vaikkapa tietokoneen kautta CD-levylle, joka myöhemmin soitetaan kotistereoista. Äänenlaadun kannalta kussakin vaiheessa voi tapahtua huonontumista. Media, vaikkapa vinyylinen LP-levy, kuluu käytössä, kerää pölyä ja voi naarmuuntua. Mikrofonit, vahvistimet ja kaiuttimet saattavat taasen olla kykenemättömiä tallettamaan tai toistamaan ääntä halutulla tavalla. Äänitteen laatuun vaikuttaa myös, minkä tyyppistä ääni on. Puheääni on varsin kapeakaistaista ja siinä on runsaasti taukoja, jotka helpottavat mahdollisten virheiden korjaamista. Orkesterimusiikissa äänisignaali koostuu useista eri lähteistä, jolloin taltioitu äänite menettää paljon tilavaikutelmasta. 1 MathWorks Inc.,

7 1.2 Äänitteiden historiasta 5 ÄÄNITYS MEDIA TOISTO Kuva 1: Äänittäminen esimerkiksi levylle, joka voidaan tallettaa tai siirtää ja kuunnella äänentoistojärjestelmän kautta. 1.2 Äänitteiden historiasta Ääniteteollisuudessa on vaikuttanut taloudellis-tekninen kilpailu, jossa toiset tekniset ratkaisut ovat unohtuneet kalliin hinnan tai väärän ajoituksen takia. Historiasta voidaan löytää erilaisia kehityslinjoja, joista muutamia seurataan seuraavaksi. Kunkin luvun lopussa on listattu muutamia aikakauden tyypillisiä piirteitä, joita hyväksikäyttämällä työn kokeellisessa osassa (luku 3.3) huononnetaan nykyäänitteen äänenlaatua vastaamaan kyseistä aikakautta Akustinen tallennus Amerikkalainen Thomas Alva Edison toteutti vuonna 1877 ensimmäisen ihmisen ääntä tallentavan ja toistavan laitteen. Hänen kehittämänsä fonografi, kuten kuvassa 2 etualalla, käytti sylinterimäistä tallennusvälinettä. Emil Berliner kehitti litteitä levyjä käyttävän gramofonin 1880-luvulla, josta esimerkki kuvan 2 taka-alalla. Gramofonit syrjäyttivät fonografit viimeistään 1910-luvulla vaikka fonografeja käytettiin sanelulaitteina vielä 1950-luvulla. Aluksi rakennettiin täysin mekaanisia laitteita, joiden tärkeimmät osat olivat jousimoottorikoneisto, neula ja äänirasia (kuva 3) sekä ääntä vahvistava torvi. Äänitystilanne poikkesi suuresti nykyisestä: koko orkesteri artistia myöten oli samassa pienessä tilassa ja laulusolisti huusi ääntä kokoavaan torveen. Äänitystä ei voinut korjata jälkikäteen ja ennen kopiointitekniikoita jokainen äänite oli ainutkertainen. Silti äänitteet loivat uusia suuria sankareita kuten oopperalauluja Enrico Caruson. Alkuajan akustisille äänityksille oli tyypillistä siis hyvin kapea taajuuskaista ja heikko laatu. Kierrosnopeuskin saattoi vaihdella levystä toiseen.

8 6 1 JOHDANTO Kuva 2: Edessä Edisonin fonografi 1890-luvulta, jossa ääni on talletettu vahasylinterille. Takana gramofoni 1910-luvulta, joka käyttää levyjä. Molemmissa ääni vahvistetaan isolla torvella. Näiden laitteiden suuruusluokan näkee vertaamalla niitä soittimien välissä pöydällä olevaan A4-kokoiseen monisteeseen. Laitteet ovat Helsingin yliopiston Musiikkikirjaston kokoelmissa ja täysin toimintakuntoisia Savikiekot Sähköinen aikakausi alkoi 1920-luvulla, kun käyttöön saatiin mikrofonit ja putkivahvistimet (vacuum tube). Se toi mukanaan äänielokuvan, radion ja television. Levyteollisuus eli suhdanteiden mukana ylös ja alas. Gramofonien savikiekkolevyjen ( shellac ) pyörimisnopeudeksi vakiintui 78 kierrosta minuutissa (78 rpm) ja yhdelle puolelle mahtui noin 3 minuuttia musiikkia. Kaista oli edelleen rajoitettu noin 3 khz:iin.

9 1.2 Äänitteiden historiasta 7 Kuva 3: Yksityiskohtia gramofonista: vasemmalla jousimoottori kannen alla. Ison jousipakan vasemmalla puolella vakauttimet, joilla kierrosnopeus saadaan pysymään vakiona 78 kierrosta minuutissa. Yhdellä vedolla saattaa kuunnella noin kahdeksan levyä ( savikiekkoa ). Oikealla äänirasia, jonka neula vaihdettiin jokaisen kuuntelukerran jälkeen. Jykevämmällä neulalla saatiin voimakkaampi ääni LP-levyt ja nauhat Ääninauha oli keksitty jo 1900-luvun alussa, mutta laajaan käyttöön se tuli vasta maailmansotien jälkeen. Nauhat mahdollistivat äänitteiden editoinnin jälkikäteen. Nauha tuli kotikäyttöön 1950-luvulla avokelanauhureissa ja myöhemmin 1960-luvulla C-kaseteissa. Levyjen pelastukseksi tulivat vinyyliset LP-levyt (long play), joihin mahtui moninkertainen määrä musiikkia kuin savikiekoille. LP-levyjen kierrosnopeudeksi tuli 33 rpm ja single-levyille 45 rpm. Stereoäänitys ja -toisto tulivat myös mahdollisiksi, mikä mahdollisti jo paremman tilavaikutelman. Moniraitanauhoitukset vapauttivat artistit ja orkesterit hiomaan tuotoksiaan erikseen. Amerikkalainen izotope, Inc, on tehnyt ohjelman 2 3, joka matkii levyjä soitettaessa ilmeneviä virheitä. Ohjelma on saatavissa WinAmp-ohjelman lisä WinAmp 5 plug-in:

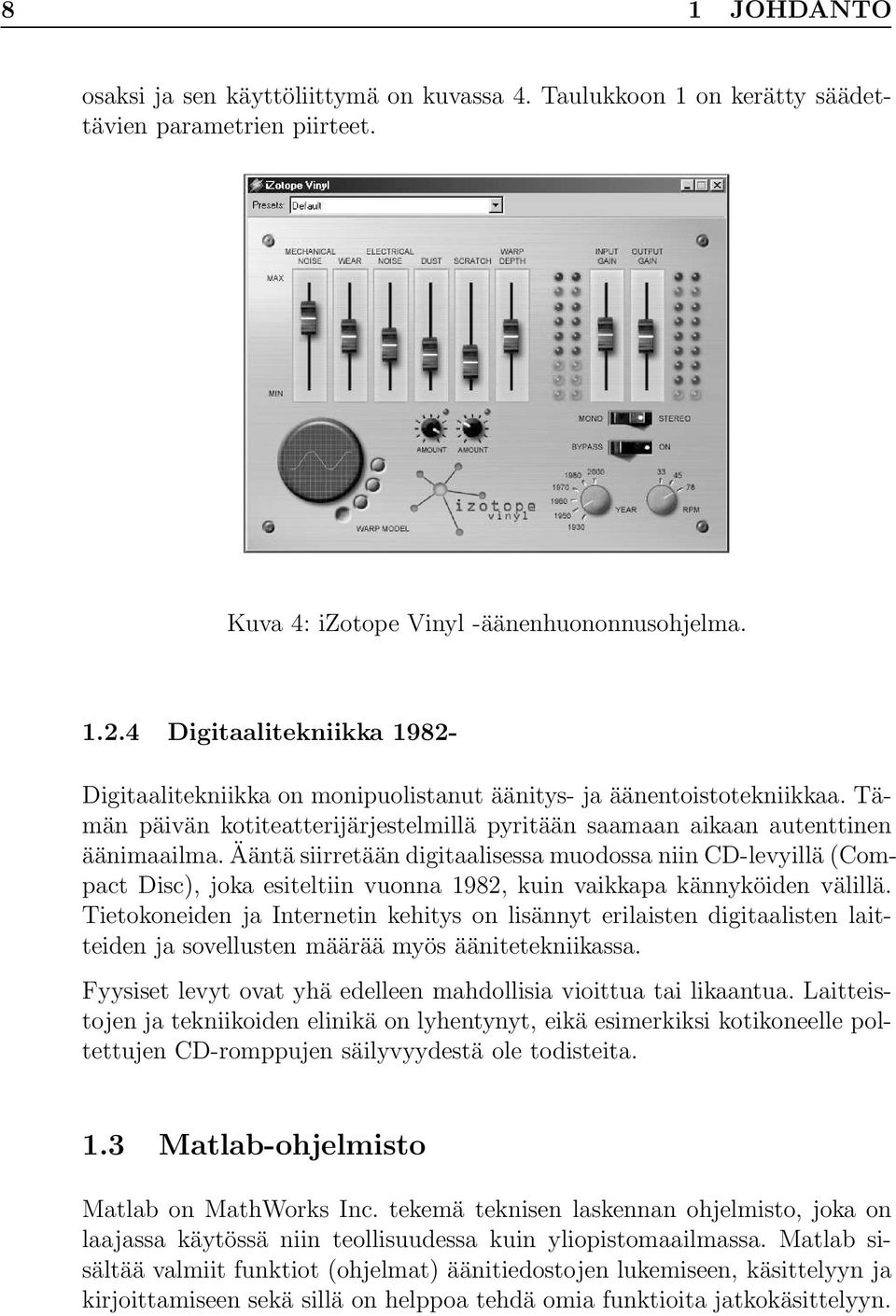

10 8 1 JOHDANTO osaksi ja sen käyttöliittymä on kuvassa 4. Taulukkoon 1 on kerätty säädettävien parametrien piirteet. Kuva 4: izotope Vinyl -äänenhuononnusohjelma Digitaalitekniikka Digitaalitekniikka on monipuolistanut äänitys- ja äänentoistotekniikkaa. Tämän päivän kotiteatterijärjestelmillä pyritään saamaan aikaan autenttinen äänimaailma. Ääntä siirretään digitaalisessa muodossa niin CD-levyillä (Compact Disc), joka esiteltiin vuonna 1982, kuin vaikkapa kännyköiden välillä. Tietokoneiden ja Internetin kehitys on lisännyt erilaisten digitaalisten laitteiden ja sovellusten määrää myös äänitetekniikassa. Fyysiset levyt ovat yhä edelleen mahdollisia vioittua tai likaantua. Laitteistojen ja tekniikoiden elinikä on lyhentynyt, eikä esimerkiksi kotikoneelle poltettujen CD-romppujen säilyvyydestä ole todisteita. 1.3 Matlab-ohjelmisto Matlab on MathWorks Inc. tekemä teknisen laskennan ohjelmisto, joka on laajassa käytössä niin teollisuudessa kuin yliopistomaailmassa. Matlab sisältää valmiit funktiot (ohjelmat) äänitiedostojen lukemiseen, käsittelyyn ja kirjoittamiseen sekä sillä on helppoa tehdä omia funktioita jatkokäsittelyyn.

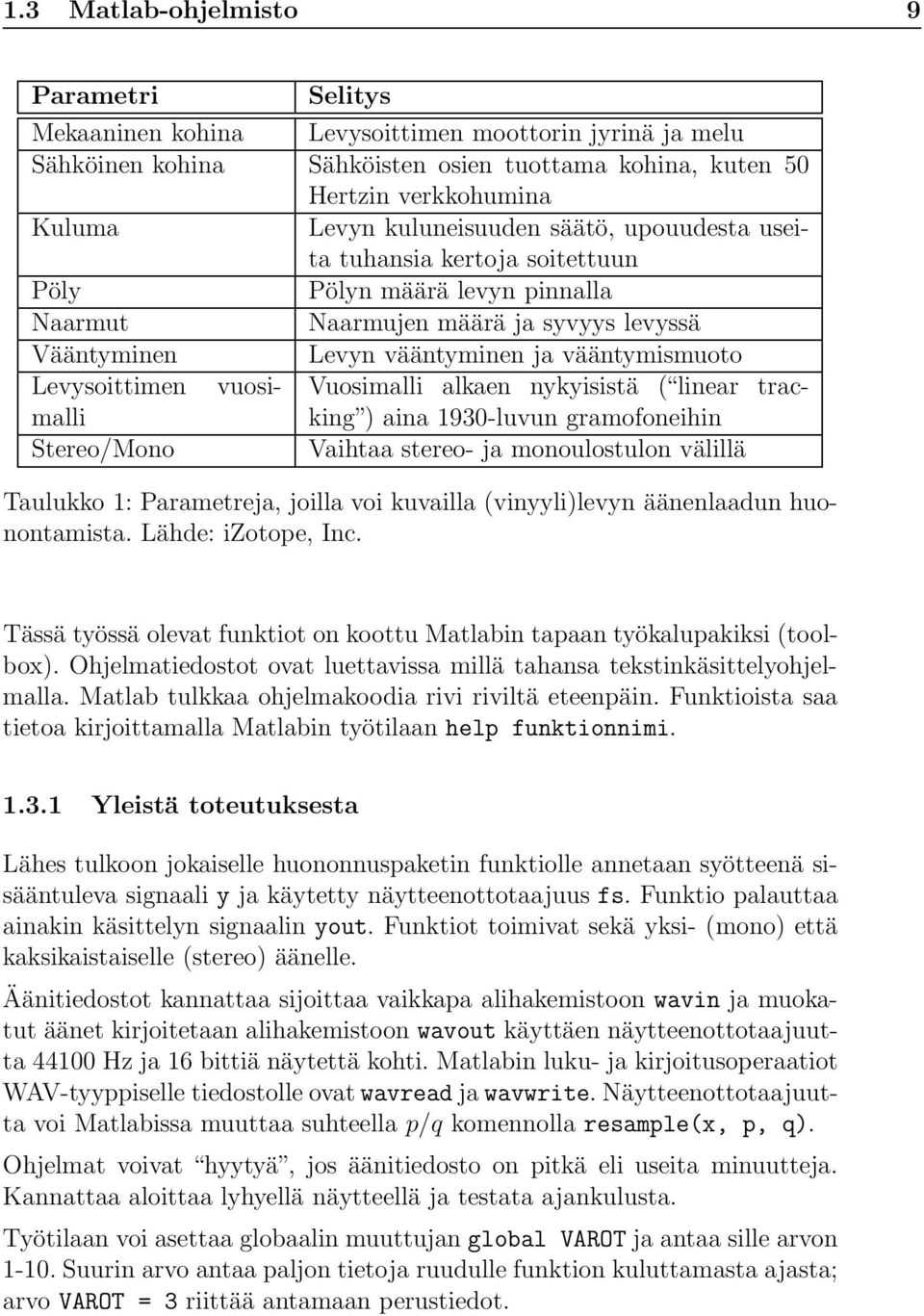

11 1.3 Matlab-ohjelmisto 9 Parametri Selitys Mekaaninen kohina Levysoittimen moottorin jyrinä ja melu Sähköinen kohina Sähköisten osien tuottama kohina, kuten 50 Hertzin verkkohumina Kuluma Levyn kuluneisuuden säätö, upouudesta useita tuhansia kertoja soitettuun Pöly Pölyn määrä levyn pinnalla Naarmut Naarmujen määrä ja syvyys levyssä Vääntyminen Levyn vääntyminen ja vääntymismuoto Levysoittimen vuosimallking ) Vuosimalli alkaen nykyisistä ( linear trac- aina 1930-luvun gramofoneihin Stereo/Mono Vaihtaa stereo- ja monoulostulon välillä Taulukko 1: Parametreja, joilla voi kuvailla (vinyyli)levyn äänenlaadun huonontamista. Lähde: izotope, Inc. Tässä työssä olevat funktiot on koottu Matlabin tapaan työkalupakiksi (toolbox). Ohjelmatiedostot ovat luettavissa millä tahansa tekstinkäsittelyohjelmalla. Matlab tulkkaa ohjelmakoodia rivi riviltä eteenpäin. Funktioista saa tietoa kirjoittamalla Matlabin työtilaan help funktionnimi Yleistä toteutuksesta Lähes tulkoon jokaiselle huononnuspaketin funktiolle annetaan syötteenä sisääntuleva signaali y ja käytetty näytteenottotaajuus fs. Funktio palauttaa ainakin käsittelyn signaalin yout. Funktiot toimivat sekä yksi- (mono) että kaksikaistaiselle (stereo) äänelle. Äänitiedostot kannattaa sijoittaa vaikkapa alihakemistoon wavin ja muokatut äänet kirjoitetaan alihakemistoon wavout käyttäen näytteenottotaajuutta Hz ja 16 bittiä näytettä kohti. Matlabin luku- ja kirjoitusoperaatiot WAV-tyyppiselle tiedostolle ovat wavread ja wavwrite. Näytteenottotaajuutta voi Matlabissa muuttaa suhteella p/q komennolla resample(x, p, q). Ohjelmat voivat hyytyä, jos äänitiedosto on pitkä eli useita minuutteja. Kannattaa aloittaa lyhyellä näytteellä ja testata ajankulusta. Työtilaan voi asettaa globaalin muuttujan global VAROT ja antaa sille arvon Suurin arvo antaa paljon tietoja ruudulle funktion kuluttamasta ajasta; arvo VAROT = 3 riittää antamaan perustiedot.

12 10 2 ÄÄNEN HUONONTAMISEN EFEKTEJÄ 2 Äänen huonontamisen efektejä Tässä luvussa esitellään yksittäisiä piirteitä äänenlaadun huonontamiseen ja seuraavassa luvussa niillä aikaansaatuja esimerkkejä. Yksittäisistä komponenteista (taulukko 2 sivulla 16) voidaan rakentaa eri asetuksilla äänenhuononnusketju, jonka lopputuloksena voidaan jäljitellä jonkun aikakauden äänitettä. Huononnusketjun tulee ottaa huomioon niin kuvitteellinen äänitystilanne, äänitemediassa itsessään olevat tai ajan mukana syntyvät viat ja äänentoiston olosuhteet. 2.1 Särö Säröä syntyy äänentoistoketjussa, kun jokin ketjun komponenteista ei ole lineaarinen. Epälineaarisuus voi olla seurausta komponentin yleisestä epälinaarisuudesta tai vääränlaisista signaalin tasoista. Tyypillistä on, että komponentti vahvistusketjussa ei pysty toistamaan signaalia lineaarisesti, jos sisään tuleva signaali on liian vahva. Tämän seurauksena signaali leikkautuu. Tätä leikkautumista on mallinnettu arkustangentti-funktiolla. Käytetty arkustangentti on muotoa y = (2T/π) arctan(k x). (1) Argumenteilla k ja T voi säätää funktion lineaarisen osan nousunopeutta sekä säröytymistasoa. Säröyttämisfunktio vakioilla T on 1 ja k on 3 on esitetty kuvassa 5(a). 0.9 Säröyttävä arkustangentti funktio Saro funktio signaali ulos signaali sisään Ulostuleva signaali Sisääntuleva signaali Kuva 5: (a) Säröyttämisfunktio arkustangentti. (b) Tiukasti saturoituva funktio.

13 2.2 Suodatus 11 Toinen leikkaantumista mallintava funktio on saro. Se mallintaa tiukkaa leikkaantumista ja saturoi signaalin argumenttina annettavalle tasolle. Ulostuleva signaali sisääntulevan signaalin funktiona on kuvassa 5(b). 2.2 Suodatus Ihminen aistii ääniä 20 Hz ja 20 khz välillä. Näin suureen taajuuskaistaan eivät monet äänentoiston komponentit kuitenkaan yllä. Kirjallisuudessa ilmoitettu arvo savikiekon toistolle on 200 Hz - 3 khz ja vinyylille 30 Hz - 15 khz [MV01]. Savikiekon toisto on yleensä huomattavan värittynyt varsinkin alapäästä gramofoneissa käytetyn kartioputken takia. Teoreettisesti äärellisen kartioputken taajuusvaste voidaan johtaa Salmon torven erillistapauksena ja sen admittanssi taajuuden funktiona saadaan lausekkeesta [Bac01]: Y a = S 0 ρc ( coth [ 1 2 (ka)2 + ikl e ] i 1 kx 0 ), (2) jossa x 0 on etäisyys torven kurkusta torven pintojen jatkeiden muodostaman kartion keskipisteeseen, l e torven efektiivinen pituus, c äänen nopeus väliaineessa, S 0 pinta-ala torven kurkussa, k aaltoluku, ρ ilman tiheys ja a torven suun säde torven suulla. Torven impedanssifunktion (Z = Y 1 ) reaali- ja imaginääriosat on piirretty kuvaan 6(a) arvoilla x 0 on 7 cm, l e on 0.4 m, c on 340 m/s ja a on 0.3 m. Akustinen impedanssi näkyy suoraan taajuusvastees- 0 Äärellisen kartioputken impedanssivaste 6dB Suotimen taajuusvaste 3dB 0 3dB 6dB 3dB 10dB 6dB Amplitudi 20dB 10dB 30dB 20dB 30dB taajuus Taajuus Kuva 6: (a) Kartiotorven reaaliosa (jatkuva) ja imaginääriosa (viivoitettu). (b) Ideaalisen vasteen pohjalta tehdyn digitaalisen suotimen taajuusvaste. sa. Jos tilavuusnopeuslähde oletetaan vakioksi, saadaan äänenpaine suoraan akustisen säteilyimpedanssin ja tilavuusnopeuden tulona. Tämä vaste toimi

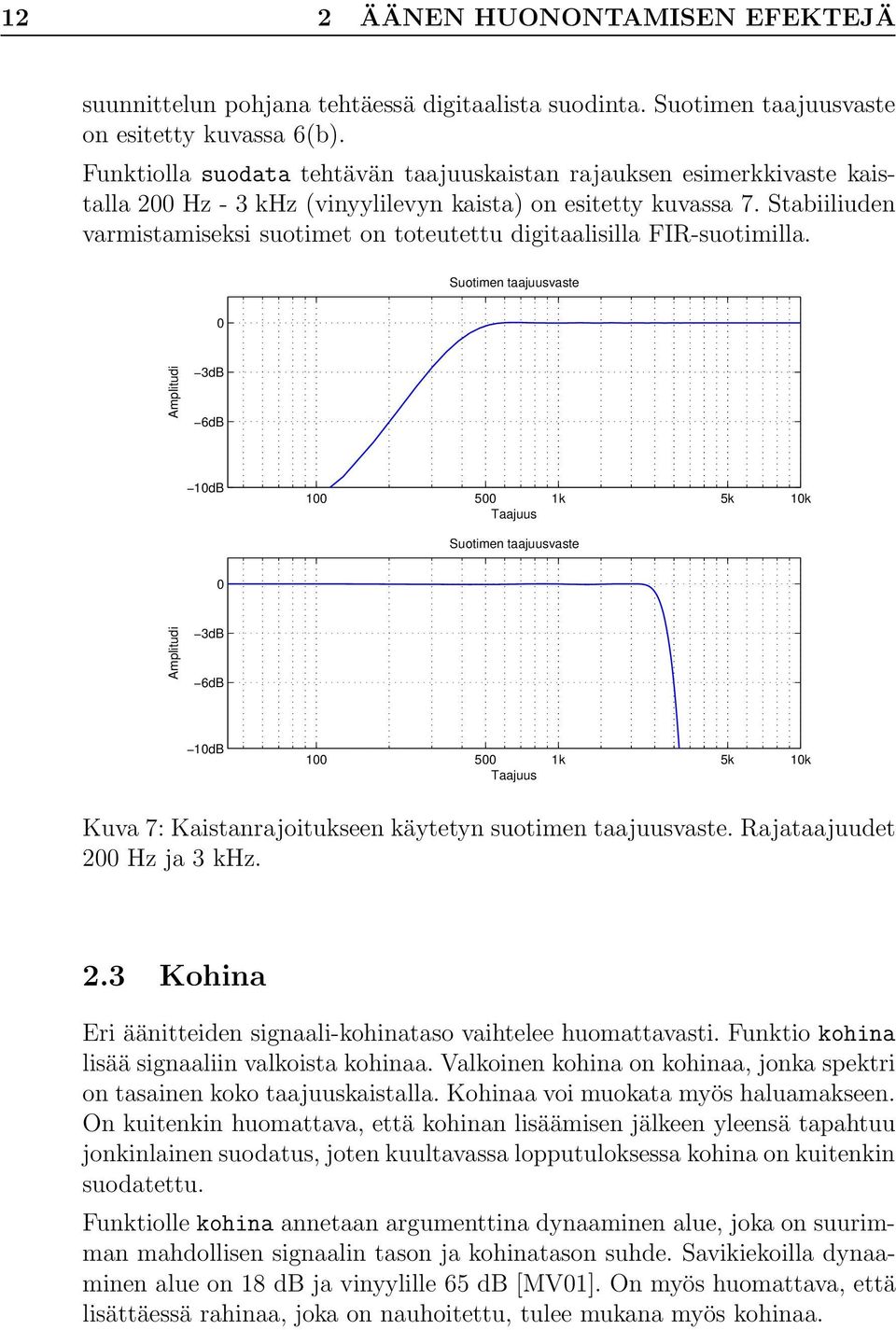

14 12 2 ÄÄNEN HUONONTAMISEN EFEKTEJÄ suunnittelun pohjana tehtäessä digitaalista suodinta. Suotimen taajuusvaste on esitetty kuvassa 6(b). Funktiolla suodata tehtävän taajuuskaistan rajauksen esimerkkivaste kaistalla 200 Hz - 3 khz (vinyylilevyn kaista) on esitetty kuvassa 7. Stabiiliuden varmistamiseksi suotimet on toteutettu digitaalisilla FIR-suotimilla. Suotimen taajuusvaste 0 Amplitudi 3dB 6dB 10dB k 5k 10k Taajuus Suotimen taajuusvaste 0 Amplitudi 3dB 6dB 10dB k 5k 10k Taajuus Kuva 7: Kaistanrajoitukseen käytetyn suotimen taajuusvaste. Rajataajuudet 200 Hz ja 3 khz. 2.3 Kohina Eri äänitteiden signaali-kohinataso vaihtelee huomattavasti. Funktio kohina lisää signaaliin valkoista kohinaa. Valkoinen kohina on kohinaa, jonka spektri on tasainen koko taajuuskaistalla. Kohinaa voi muokata myös haluamakseen. On kuitenkin huomattava, että kohinan lisäämisen jälkeen yleensä tapahtuu jonkinlainen suodatus, joten kuultavassa lopputuloksessa kohina on kuitenkin suodatettu. Funktiolle kohina annetaan argumenttina dynaaminen alue, joka on suurimman mahdollisen signaalin tason ja kohinatason suhde. Savikiekoilla dynaaminen alue on 18 db ja vinyylille 65 db [MV01]. On myös huomattava, että lisättäessä rahinaa, joka on nauhoitettu, tulee mukana myös kohinaa.

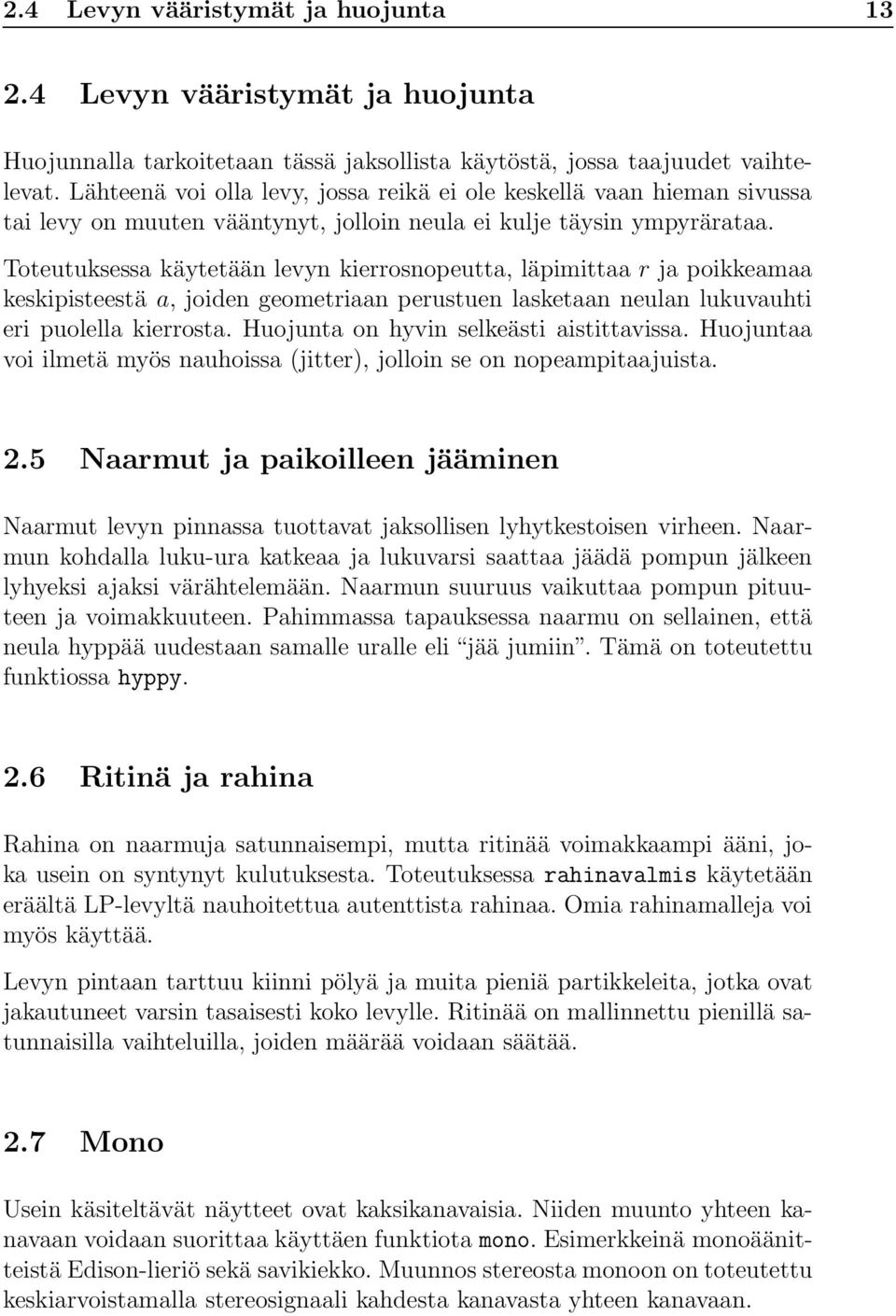

15 2.4 Levyn vääristymät ja huojunta Levyn vääristymät ja huojunta Huojunnalla tarkoitetaan tässä jaksollista käytöstä, jossa taajuudet vaihtelevat. Lähteenä voi olla levy, jossa reikä ei ole keskellä vaan hieman sivussa tai levy on muuten vääntynyt, jolloin neula ei kulje täysin ympyrärataa. Toteutuksessa käytetään levyn kierrosnopeutta, läpimittaa r ja poikkeamaa keskipisteestä a, joiden geometriaan perustuen lasketaan neulan lukuvauhti eri puolella kierrosta. Huojunta on hyvin selkeästi aistittavissa. Huojuntaa voi ilmetä myös nauhoissa (jitter), jolloin se on nopeampitaajuista. 2.5 Naarmut ja paikoilleen jääminen Naarmut levyn pinnassa tuottavat jaksollisen lyhytkestoisen virheen. Naarmun kohdalla luku-ura katkeaa ja lukuvarsi saattaa jäädä pompun jälkeen lyhyeksi ajaksi värähtelemään. Naarmun suuruus vaikuttaa pompun pituuteen ja voimakkuuteen. Pahimmassa tapauksessa naarmu on sellainen, että neula hyppää uudestaan samalle uralle eli jää jumiin. Tämä on toteutettu funktiossa hyppy. 2.6 Ritinä ja rahina Rahina on naarmuja satunnaisempi, mutta ritinää voimakkaampi ääni, joka usein on syntynyt kulutuksesta. Toteutuksessa rahinavalmis käytetään eräältä LP-levyltä nauhoitettua autenttista rahinaa. Omia rahinamalleja voi myös käyttää. Levyn pintaan tarttuu kiinni pölyä ja muita pieniä partikkeleita, jotka ovat jakautuneet varsin tasaisesti koko levylle. Ritinää on mallinnettu pienillä satunnaisilla vaihteluilla, joiden määrää voidaan säätää. 2.7 Mono Usein käsiteltävät näytteet ovat kaksikanavaisia. Niiden muunto yhteen kanavaan voidaan suorittaa käyttäen funktiota mono. Esimerkkeinä monoäänitteistä Edison-lieriö sekä savikiekko. Muunnos stereosta monoon on toteutettu keskiarvoistamalla stereosignaali kahdesta kanavasta yhteen kanavaan.

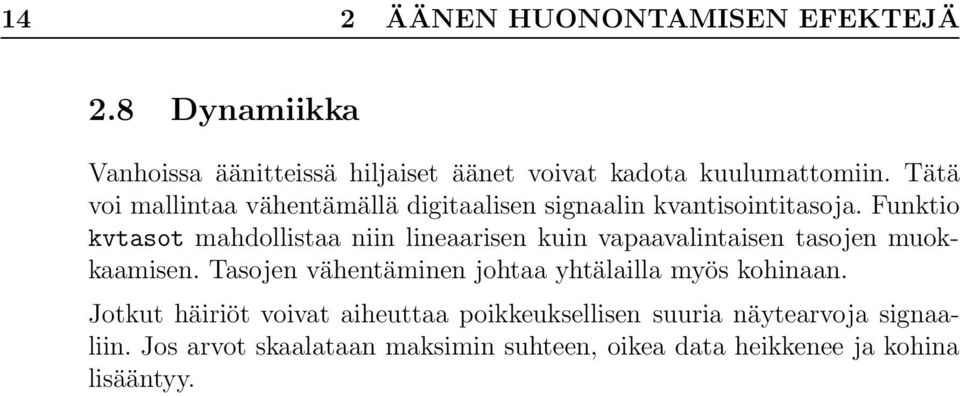

16 14 2 ÄÄNEN HUONONTAMISEN EFEKTEJÄ 2.8 Dynamiikka Vanhoissa äänitteissä hiljaiset äänet voivat kadota kuulumattomiin. Tätä voi mallintaa vähentämällä digitaalisen signaalin kvantisointitasoja. Funktio kvtasot mahdollistaa niin lineaarisen kuin vapaavalintaisen tasojen muokkaamisen. Tasojen vähentäminen johtaa yhtälailla myös kohinaan. Jotkut häiriöt voivat aiheuttaa poikkeuksellisen suuria näytearvoja signaaliin. Jos arvot skaalataan maksimin suhteen, oikea data heikkenee ja kohina lisääntyy.

17 15 3 Tuloksia 3.1 Huononnusfunktiot Taulukossa 2 on esitelty työssä tehdyt funktiot. Ensimmäisessä sarakkeessa on viittaus liitekappaleeseen, josta tiedosto löytyy tässä dokumentissa. Huomaa, että uusin versio löytyy Internetistä Heureka. Toisessa sarakkeessa on funktion tiedostonimi; Matlabissa funktiota kutsutaan samalla nimellä mutta ilman päätettä.m. Jos funktiota on käytetty esimerkeissä, viitataan kyseiseen kappaleeseen. Viimeisessä sarakkeessa on lyhyt selite funktion tehtävästä. Tarkempi kuvaus löytyy kunkin tiedoston alusta. 3.2 Testiaineisto Hakemistossa on joitakin äänitiedostoja (taulukko 3), joita on käytetty testauksessa. 3.3 Esimerkkejä huononnuksista Jokaista alla olevaa esimerkkiä varten on kirjoitettu pääohjelma (ajox.m, jossa X on numero), joka kutsuu tietyssä järjestyksessä huononnusfunktioita. Pääohjelmat ovat Internetissä hakemistossa parvi/heureka/ ja niiden tuottamat äänitiedostot ovat hakemistossa http: // Savikiekko ajo1.m Käsiteltävänä äänitiedostona on wavin/branddream.wav, joka on löytynyt mummon tanhutossujen alta ullakon kirstusta. Savikiekko pyörii 78 kierrosta minuutissa gramofonissa, jossa iso kartiotorvi. Suoritetut toimenpiteet olivat mono, huojunta, kohina (SNR 18 db), suodata (200 Hz - 3 khz), rahinavalmis, naarmujakso, ritinagener ja kartiotorvi. Saatu lopputulos tiedostossa wavout/branddream78rpm.wav. Käytetty äänitiedosto on monipuolisesti miksattu ja siten hankala tapaus tehdä vanhaksi.

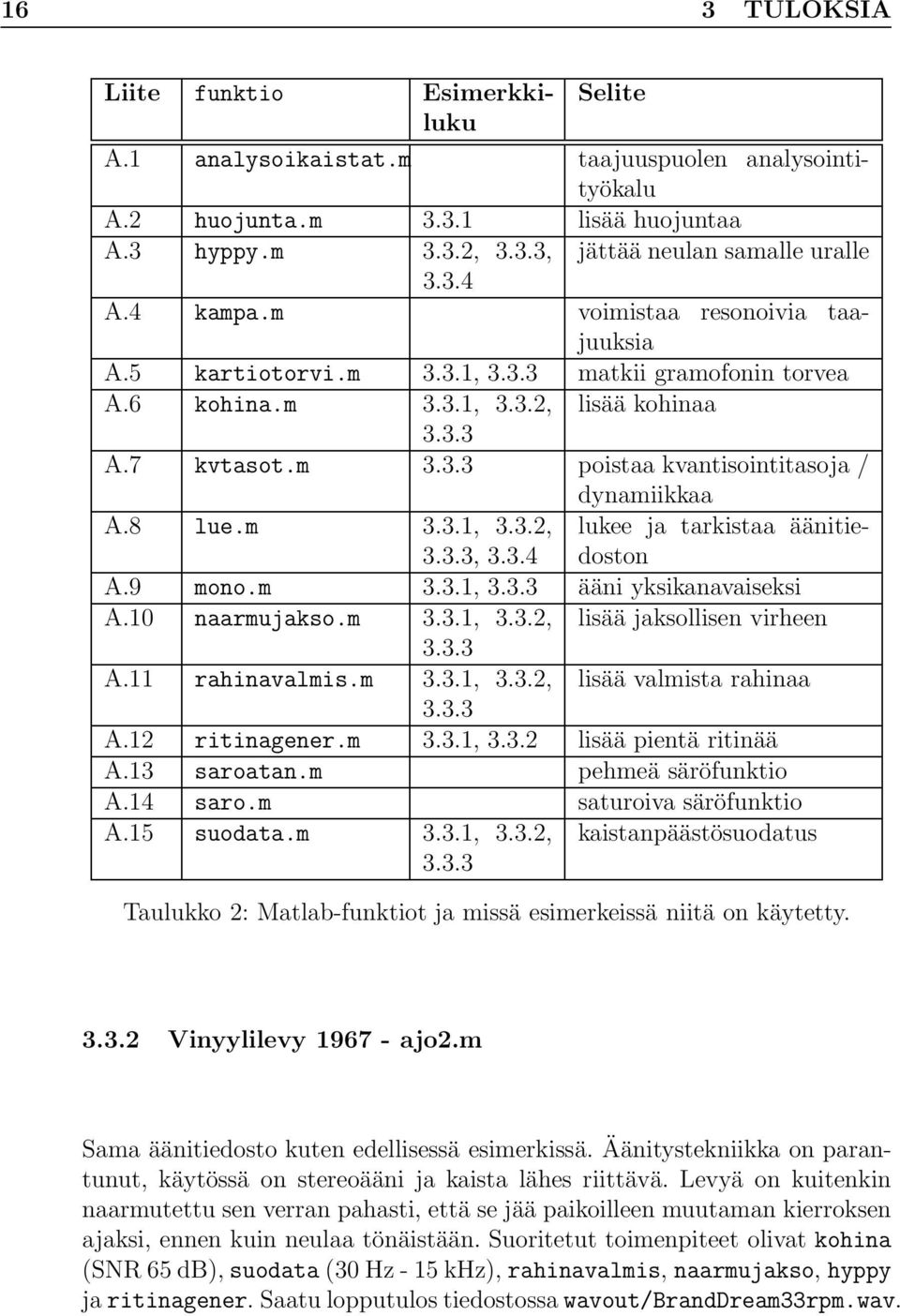

18 16 3 TULOKSIA Liite funktio Esimerkkiluku Selite A.1 analysoikaistat.m taajuuspuolen analysointityökalu A.2 huojunta.m lisää huojuntaa A.3 hyppy.m 3.3.2, 3.3.3, jättää neulan samalle uralle A.4 kampa.m voimistaa resonoivia taajuuksia A.5 kartiotorvi.m 3.3.1, matkii gramofonin torvea A.6 kohina.m 3.3.1, 3.3.2, lisää kohinaa A.7 kvtasot.m poistaa kvantisointitasoja / dynamiikkaa A.8 lue.m 3.3.1, 3.3.2, 3.3.3, lukee ja tarkistaa äänitiedoston A.9 mono.m 3.3.1, ääni yksikanavaiseksi A.10 naarmujakso.m 3.3.1, 3.3.2, lisää jaksollisen virheen A.11 rahinavalmis.m 3.3.1, 3.3.2, lisää valmista rahinaa A.12 ritinagener.m 3.3.1, lisää pientä ritinää A.13 saroatan.m pehmeä säröfunktio A.14 saro.m saturoiva säröfunktio A.15 suodata.m 3.3.1, 3.3.2, kaistanpäästösuodatus Taulukko 2: Matlab-funktiot ja missä esimerkeissä niitä on käytetty Vinyylilevy ajo2.m Sama äänitiedosto kuten edellisessä esimerkissä. Äänitystekniikka on parantunut, käytössä on stereoääni ja kaista lähes riittävä. Levyä on kuitenkin naarmutettu sen verran pahasti, että se jää paikoilleen muutaman kierroksen ajaksi, ennen kuin neulaa tönäistään. Suoritetut toimenpiteet olivat kohina (SNR 65 db), suodata (30 Hz - 15 khz), rahinavalmis, naarmujakso, hyppy ja ritinagener. Saatu lopputulos tiedostossa wavout/branddream33rpm.wav.

19 3.3 Esimerkkejä huononnuksista 17 Äänitiedosto Kesto Luonnehdinta BrandDream.wav 68,44 s pop, N.N cd02.wav 30,35 s miehen puhetta, Monty Python: Lumberjack gimmela.wav 25,51 s pop, Gimmel vanhoja2.wav 45,57 s jazz, Trio Töykeät: Vanhoja poikia viiksekkäitä Taulukko 3: Testiääniä Fonografi ajo3.m Internetissä on saatavilla Yhdysvaltain presidenttien puheita 1890-luvulta. Tällä kertaa presidentillä on muita urahaaveita. Syötteenä wavin/cd02.wav ja toimenpiteet mono, kohina (SNR 13 db), suodata (400 Hz Hz), rahinavalmis, kvtasot, naarmujakso ja kartiotorvi. Lopputulos on tiedostossa wavout/cd02fono.wav CD-levy ajo4.m Hyväkin levy kärsii ajan myötä. CD:ssä lineaarinen lukunopeus on 1,25 m/s, joka ylläpidetään muuttamalla kulmanopeutta 3,5:sta 8 kierrokseen minuutissa lukusäteen tullessa reunalta keskustaan kohti. Esimerkissä syötetiedostona wavin/gimmela.wav, toimenpiteenä hyppy ja ulostulona kuultavissa wavin/gimmelacd.wav MP3-tiedosto 2004 Yhtenä esimerkkinä nykyhetken äänenlaadun vaihtelusta on MP3-tiedostojen (MPEG-4 Layer 3) esittäminen eri bittimäärillä. Tässä esimerkissä ei ole käytetty työkalupakin Matlab-funktioita vaan tiedostot on tallennettu (millä tahansa) Internetistä löytyvällä MP3-ohjelmalla eri tasoisiksi. Alkuperäinen tiedosto on ollut CD-tason ääntä eli näytteenottotaajuutena Hz ja jokaista näytettä esitetty 16 bitillä. Tiedostot on tallennettu MP3-muotoon eri bittivirroilla: 192 kbps, 128 kbps, 96 kbps, 64 kbps, 32 kbps sekä 8 kbps, joka on pienin bittimäärä määritelty MP3:lle ja jossa ilmenee selkeästi äänen huono laatu. Äänitiedostot on kuultavissa hakemistossa Heureka/MP3/. Mukana ovat myös MP3-tiedostoista takaisin WAV-muotoi-

20 18 3 TULOKSIA siksi muutetut. Taulukossa 4 näkee tiedostojen koon, mikä osoittaa, että psykoakustiikkaa hyväksikäyttävä MP3 pystyy pakkaamaan ääntä tehokkaasti. nimi st/mono bit fs/kbs koko B nayte192kbs.mp nayte128kbs.mp nayte96kbs.mp nayte64kbs.mp nayte32kbs.mp nayte8kbs.mp nayte192kbs.wav stereo nayte128kbs.wav stereo nayte96kbs.wav stereo nayte64kbs.wav stereo nayte32kbs.wav stereo nayte8kbs.wav mono Taulukko 4: Äänitiedoston nimi, ominaisuudet ja koko tavuissa. Taulukon yläosassa tiedostot MP3-muotoisina ja alaosassa WAV-muotoisina. MP3- tiedostojen koko on vain pieni murto-osa WAV-muotoisista Yhteenveto Huononnusfunktiot toimivat, mutta parametrien säätämisessä on nähtävä vaivaa. Lisäksi erilaiseen ritinään ja rahinaan tulee kehittää parempia malleja luontevamman äänen saamiseksi. Taulukossa 5 kooste tuloksista, jotka löytyvät hakemistosta Äänitiedosto BrandDream78rpm.wav BrandDream33rpm.wav cd02fono.wav gimmelacd.wav Luonnehdinta Savikiekko gramofonissa Naarmuuntunut LP-levy Puhetta fonografista CD-levy jumittaa Taulukko 5: Esimerkkiajojen tulokset wavout-hakemistossa.

21 19 4 Pohdinta Tässä työssä on tutkittu äänen laadun tahallista heikentämistä tavoilla, jotka muistuttaisivat vanhoja äänitteitä. Ohjelmakoodi on saatavilla ja muutamat esimerkit osoittavat, että kohtuullisiin tuloksiin on mahdollista päästä. Toisaalta oikeasti vanhan oloista musiikkia näyttää olevan todella vaikea saada aikaiseksi nykyaikaisesta musiikista. Yksi syy tähän on monitahoinen äänitystekniikka, jossa eri instrumentit miksataan halutuiksi. Äänen kuuleminen tietokoneen kaiuttimesta tai kuulokkeista on eri asia kuin että sen kuulee oikeasta gramofonista oikean kartiotorven vahvistamana. Kolmas tekijä voisi olla se, että kuulija saattaa tunnistaa musiikin olevan tältä päivältä eikä sata vuotta vanha. Toukokuussa 2004 suomalainen keräilijä esitteli vanhoja soittimia Helsingin yliopiston Musiikkikirjastossa. Kuulijalle oli pienehkö yllätys, että lähes sata vuotta vanhasta mekaanisesta gramofonista voidaan saada niin puhdas ja kaunis ääni, kunhan levy on vähän käytetty sekä äänirasia ja -neula ja itse soitin ovat kunnossa. Monissa arkistoissa ja levykaupoissa on runsaasti aivan uunituoreita 50 vuotta vanhoja levyjä, jotka soivat puhtaasti.

22 20 A MATLAB-FUNKTIOT A Matlab-funktiot Kaikki alla olevat funktiot on saatavilla Internetistä osoitteesta cis.hut.fi/parvi/heureka/, jonne niiden mahdollisia uusia versioita päivitetään. Alla olevat tiedostot ovat siinä muodossa, missä ne olivat A.1 Matlab-funktio analysoikaistat.m 1 function [zout] = analysoikaistat(y, fs, kaistat, N) 2 % ANALYSOIKAISTAT jakaa signaalin y eri taajuuskaistoille analysointia varten. 3 % 4 % [zout] = analysoikaistat(y, fs, kaistat, N) 5 % 6 % y (len x ch) jos stereo, huomioidaan vain 1. kanava 7 % fs (1 x 1) näytteenottotaajuus 8 % kaistat (1 x V) rajataajuudet (Hz) haluttujen eri kanavien välillä 9 % 0 << kaistat(1)... kaistat(end) << fs/2 10 % N FFT-N, N parilline 11 % zout (len x K) kanavakohtaiset äänivektorit, joita voi 12 % esim. kuunnella soundsc(zout(:,1), fs), jne 13 % 14 % JP , % TOTEUTUS: Kaistoille jako tehty elliptisillä IIR-suotimilla, jotka 17 % saattavat tulla epästabiileiksi, jos rajataajuudet ovat 18 % lähellä toisiaan. Rajataajuuksissa on koodissa määrätty transitiokaista, 19 % tr = 300 (Hz), Rp = 1 (db), Rs = 60 (db) 20 % 21 % Kommentteja: 22 % Tylystä jakamisesta eri kaistoille 23 % tulee sellaista pientä väpätystä - en arvaa syytä?! 24 % 25 % VAROT 26 % 2: alku ja lopputeksti 27 % 6: kaistakohtaiset suodatukset, lopputuloksen piirtäminen 28 % 9: kaistakohtaisien suotimien piirtäminen global VAROT 31 if VAROT>=2 32 tic 33 disp([mfilename : alkaa kaistoihin jako... ]); 34 end; if (nargin == 2) 37 kaistat = [fs/8 : fs/8 : 3*fs/8]; 38 end; 39

23 A.1 Matlab-funktio analysoikaistat.m [len, nch] = size(y); 41 if len < nch 42 y = y ; 43 warning([mfilename : transponoidaan y pystyvektoriksi/matriisiksi ]); 44 end; 45 if (nch >= 2) 46 y = y(:,1); % stereosta vain toinen kaista 47 warning([mfilename : huomioidaan vain y:n ensimmäinen kanava ]); 48 end; 49 tr = 300; % transitiokaista (Hz) 50 WB = 2*kaistat/fs; % kanavien rajataajudet 51 WL = 2*(kaistat-tr)/fs; % rajataajuuden vas.puol. oleva rajataajuus Wp/Ws 52 WR = 2*(kaistat+tr)/fs; % rajataajuuden oik.puol. oleva rajataajuus Wp/Ws 53 Rp = 1; 54 Rs = 60; % PIDÄ JÄRKEVÄNÄ - VARO EPÄSTABIILEJA SUOTIMIA 55 K = length(kaistat)+1; 56 zout = zeros(length(y),k); % ALIPÄÄSTÖ 59 [N,Wn] = ellipord(wb(1), WR(1), Rp, Rs); 60 [B,A] = ellip(n, Rp, Rs, Wn); 61 zout(:,1) = filter(b,a,y); 62 if VAROT>=6 63 disp([mfilename : alipäästö tehty! ]); 64 end; 65 if VAROT>=9 66 clf; 67 subplot(k,1,1); 68 [H,W] = freqz(b,a,4096,fs); 69 plot(w, 20*log10(abs(H))); 70 grid on; 71 axis([0 fs/ ]); 72 end; % KAISTANPÄÄSTÖT 75 for k=2:k-1 76 [N,Wn] = ellipord([wb(k-1) WB(k)],[WL(k-1) WR(k)], Rp, Rs); 77 [B,A] = ellip(n, Rp, Rs, Wn); 78 zout(:,k) = filter(b,a,y); if VAROT>=6 81 disp([mfilename : kaistanpäästö num2str(k-1) / num2str(k-2) tehty! ]); 82 end; if VAROT>=9 85 subplot(k,1,k); 86 [H,W] = freqz(b,a,4096,fs); 87 plot(w, 20*log10(abs(H))); 88 grid on;

24 22 A MATLAB-FUNKTIOT 89 axis([0 fs/ ]); 90 end; 91 end; % YLIPÄÄSTÖ 94 [N,Wn] = ellipord(wb(end), WL(end), Rp, Rs); 95 [B,A] = ellip(n, Rp, Rs, Wn, high ); 96 zout(:,k) = filter(b,a,y); 97 if VAROT>=6 98 disp([mfilename : ylipäästö tehty! ]); 99 end; if VAROT>=9 102 subplot(k,1,k); 103 [H,W] = freqz(b,a,4096,fs); 104 plot(w, 20*log10(abs(H))); 105 grid on; 106 axis([0 fs/ ]); 107 figure; 108 end; if VAROT>=6 111 clf; 112 tmh = ceil(size(zout,1)/40000); 113 t = [1 : size(zout,1)]/fs; 114 for k=1:k 115 subplot(k,1,k), 116 plot(t(1:tmh:end), zout(1:tmh:end,k)) 117 axis tight 118 strk = [0 kaistat fs/2]; 119 stryl = {num2str(strk(k)),num2str(strk(k+1))}; 120 ylabel(stryl); 121 end; 122 xlabel( aika (sek) ); 123 end; if VAROT>=2 126 kesto = num2str(round(toc*100)/100); 127 disp([mfilename :... tehty! ( kesto s) ]); 128 end; A.2 Matlab-funktio huojunta.m 1 function yout = huojunta(y, fs, Td, dr, da) 2 % HUOJUNTA lisää jaksollista huojuntaa. 3 % 4 % yout = huojunta(y, fs, [Td, dr, da])

25 A.2 Matlab-funktio huojunta.m 23 5 % Td yhteen kierrokseen kuluva aika (sekunneissa) 6 % dr säde soittokohdalla (metreissä) 7 % da poikkeama keskipisteestä (metreissä) 8 % 9 % Levyn reikä (sylinterin akseli) ei ole keskellä levyä. 10 % Neula lukee arvoja eri nopeuksilla, jolloin tapahtuu 11 % pientä jaksollista taajuuden muuttumista, huojumista. 12 % Monien mielestä erittäin vastenmielinen efekti. 13 % 14 % Huojunnan poistamisessa pitää yrittää löytää taajuuksia, 15 % joiden perusteella huojunnan määrä (poikkeama) voidaan 16 % päätellä. 17 % 18 % Tyypillisiä arvoja: 19 % Td 60/33.3 LP, 60/45 single, 60/78 78rpm 20 % dr LP, single,??? 21 % da (2mm?), 0 <= da < dr, da ~ 0 22 % 23 % Default-arvot: 24 % Td = 60/33 25 % dr = % da = % 28 % JP % Jukka Parviainen, % 32 % Toteutus: Laskettu kahdesta kolmiosta, jotka muodostuvat 33 % matemaattisen keskipisteen, virheellisesti väärässä 34 % paikassa oleva keskipisteet (poikkeutus a) ja 35 % neulan lukukohdasta. 36 % 37 % Lasketaan kierros kerrallaan for-loopissa - 38 % voisi tehdä yhtenäkin operaationa. 39 % 40 % Voidaan tehdä joko RESÄMPLÄYKSEN KANSSA tai ilman: 41 % muuttuja "tehdaan_resamplays". 42 % Resämpläys "resker"-kertaistaa datan ja pitäisi siten tuottaa 43 % paremman tuloksen. Tosin tästä ei ole mitään empiiristä 44 % havaintoa % 46 % TODO: Lagrange-interpolointi pyöristykseen, 47 % viimeisen kesken jäävän kierroksen näytteiden huojuttaminen global VAROT 50 if VAROT>=2 51 tic 52 disp([mfilename : Huojunnan lisäys alkaa... ]); 53 end;

26 24 A MATLAB-FUNKTIOT % default-arvot: 56 if nargin < 3 57 Td = 60/33; 58 dr = 0.065; 59 da = 0.002; 60 end; Ndr = round(td*fs); % näytemäärä yhdellä kierroksella 63 len = size(y,1); % pituus näytteinä 64 nch = size(y,2); % kanavien määrä 65 yout = zeros(len, nch); % alustus 66 k = 0; % for-looppi-indeksi 67 kmax = floor(len/ndr); tehdaan_resamplays = 0; % valitaan toteutustapa 70 resker = 10; % resamplayskerroin if tehdaan_resamplays 73 w10 = [0 : (2*pi/(resker*Ndr)) : 2*pi - (2*pi/(resker*Ndr))]; 74 beta = asin(da.*sin(w10)/dr); 75 alfa = (w10 + beta) ; % pystyvektoriksi 76 tmp10= zeros(ndr*resker, nch); % alustus resämplättyä varten if (VAROT >= 5) 79 disp([mfilename : käytetään resämpläystä R = num2str(resker)]); 80 end; % kierros kerrallaan: 83 for m = [1: Ndr : len-ndr+1] if (VAROT >= 5), 86 k = k+1; 87 disp([mfilename : kierros num2str(k) / num2str(kmax)]); 88 end; tmp10 = resample(y(m: m+ndr-1, :), resker, 1); 91 tmp2 = tmp10(round(resker*ndr*alfa/(2*pi))+1, :); 92 yout(m : m+ndr-1, :) = resample(tmp2, 1, resker); 93 end; else % ilman resämpläystä 96 w = [0 : (2*pi/Ndr) : 2*pi - (2*pi/Ndr)]; 97 beta = asin(da.*sin(w)/dr); 98 alfa = (w + beta) ; % pystyvektoriksi 99 tmp = zeros(ndr, nch); % alustus ilman resämpläystä % kierros kerrallaan: 102 for m = [1: Ndr : len-ndr+1]

27 A.3 Matlab-funktio hyppy.m if (VAROT >= 5), 105 k = k+1; 106 disp([mfilename : kierros num2str(k) / num2str(kmax)]); 107 end; tmp = y(m: m+ndr-1, :); 110 tmp2 = tmp(round(ndr*alfa/(2*pi))+1, :); 111 yout(m : m+ndr-1, :) = tmp2; 112 end; 113 end; % viimeisen kierroksen loput alkiot (IF-sisään) 116 % TODO!!! if VAROT>=2 119 kesto = num2str(round(toc*100)/100); 120 disp([mfilename :... tehty! ( kesto s) ]); 121 end; 122 A.3 Matlab-funktio hyppy.m 1 function yout = hyppy(y, fs, Ta, Td, Tx, Tz, jatk) 2 % HYPPY toteuttaa neulan hyppäämisen samalle uralle 3 % 4 % yout = hyppy(y, fs, Ta, Td, Tx, Tz, jatk) 5 % Ta (Mx1), alkamisajankohdat (sekunneissa) 6 % Td (1x1), hypyn kesto = kierrosaika (sekunneissa) 7 % Tx (1x1), hypyn aikana poistettava osuus (sekunneissa) 8 % Tz (1x1), viimeisen hypyn aikana poistettava osuus (sekunneissa) 9 % jatk (1x1), jatkuuko viimeisen alkamisajankohdan 10 % jälkeen (0=ei/1=kyllä) oikeaa pyörimistä 11 % 12 % Oletusarvot: 13 % Ta = [ ]*lensec 14 % Td = 60/33 15 % Tx = 0.02 s 16 % Tz = 2*60/33 s 17 % jatk = 1 18 % 19 % JP % Jukka Parviainen, % 23 % Toteutus: Leikataan pala, jota aletaan toistamaan length(ta) kertaa. 24 %

28 26 A MATLAB-FUNKTIOT 25 % Tulisiko siihen joku häiriökohtalisäksi...? naarmujakso.m??? global VAROT 28 if VAROT>=2 29 tic 30 disp([mfilename : Paikalleenjäämisen lisäys alkaa... ]); 31 end; [len, nch] = size(y); 34 lensec = len/fs; % default-arvot: 37 if nargin < 3 38 Ta = [ ] *lensec; 39 Td = 60/33; 40 Tx = 0.02; 41 Tz = 2*60/33; 42 jatk = 1; 43 end; if (size(ta,1) < size(ta,2)) 46 Ta = Ta ; 47 warning([mfilename : Ta transponoitu pystyvektoriksi ]); 48 end; Ndr = round(td*fs); 51 Ntx = round(tx*fs); 52 indta = round(ta*fs) - Ntx; 53 indto = [(indta(1) - Ndr); (indta(2:end)-ndr)]; 54 % indto(1) -> indta(1) yout = y(1:indta, :); % alku normaalina 57 for k = 1:length(indTa) 58 yout = [yout; y(indto(k):indta(k), :)]; 59 end; indtz = round(tz*fs); 62 if (indtz+indto(end) < len) 63 indto(end) = indto(end)+indtz; 64 end; if jatk 67 yout = [yout; y(indto(end):end, :)]; 68 end; if VAROT>=2 71 kesto = num2str(round(toc*100)/100); 72 disp([mfilename :... tehty! ( kesto s) ]); 73 end;

29 A.4 Matlab-funktio kampa.m A.4 Matlab-funktio kampa.m 1 function [yout, B, A] = kampa(y, fs, cf, af, pf, zf) 2 % KAMPA vahvistaa harmonisia taajuuksia. 3 % 4 % yout [, B, A] = kampa(y, fs, [cf, af, pf, zf]) 5 % B suotimen osoittajapolynomi B(z), H=B/A 6 % A suotimen nimittäjäpolynomi A(z), H=B/A 7 % cf kamman piikkien väli (Hz), perustaajuus 8 % af painokerroinvektori alkaen ensimmäisestä 9 % harmonisesta (perustaajuudesta). 10 % Skaalatut arvot: noin 0.8 < af < 1 11 % pf Navan vahvistuskerroin: pf < 1, 12 % pf == 1 napa yksikköympyrällä; 13 % tehokas vasta kun lähellä ykköstä. 14 % zf Nollan vahvistuskerroin, zf < pf 15 % 16 % Oletusarvot: 17 % cf 250 Hz 18 % af [...] 19 % pf 20 % zf 21 % 22 % Varoitus: Voi tulla helposti epästabiiliksi, jos 23 % kireät arvot, navat "liian" lähellä yksikköympyrää. 24 % 25 % Mekaanisessa nauhoituksessa piti huutaa äänitorveen 26 % joka kokosi ääntä. Ilma värähtelee putkessa ja aiheuttaa 27 % "ominaisvärähtelyjä" (kuten kaikki puhallinsoittimet!). 28 % 29 % JP % Jukka Parviainen, % 33 % Toteutus: Muodostetaan napa-nolla pareja lähelle 34 % yksikköympyrää. Mitä lähempänä napa ja nolla ovat toisiaan, 35 % sitä kapeampi on piikki. Mitä lähempänä nolla on yksikköympyrää, 36 % sitä voimakkaampi piikki. 37 % 38 % KATSO mat2303.m 39 % 40 % Voisiko toteuttaa jollakin multirate-judanssilla tms: 41 % Tehdään ensi ylipäästösuodin ja sitten lisätään näytt.ottotaaj global VAROT

30 28 A MATLAB-FUNKTIOT 44 if VAROT>=2 45 disp([mfilename : Lisätään putkea... ]); 46 end; if ((nargin < 2) (nargin > 6)) 49 error( Väärä määrä argumentteja ); 50 end; 51 if (nargin < 6) 52 C = 0.98; % suhde nava ja nolla läheisyys 53 pf = 0.995; % napojen perusetäisyys 54 zf = pf * C; % nollien perusetäisyys 55 if (nargin == 5) 56 warning([mfilename : pf määrätty ]); 57 end; 58 end; 59 if (nargin < 4) 60 % suhteelliset osuudet 61 %af = 0.01 * [ ]; % löysähkö 62 %af = 0.01 * [ ]; 63 af = * [ ]; 64 end; 65 if (nargin < 3) 66 cf = 350; % perustaajuus cf Hz 67 end; % Muokataan varuilta vektoria "af" 70 tmpm = floor((fs/2)/cf); % kuinka monta harmonista maksimissaan 71 tmpaf = length(af); 72 if (tmpaf > tmpm) 73 af = af(1:tmpm); 74 end; p = []; % navat 77 z = []; % nollat 78 w = 2*pi*cF/fs; % norm. kulmataajuus (2 pi f/fs) 79 mm = find(af~=0); % vain nollasta eroavien arvojen indeksit 80 n = 0; for k=1:length(mm) 83 n = n+1; 84 tmp = pf*af(mm(n))*exp(j*w*mm(n)); % napa 85 tmp = [tmp; conj(tmp)]; % ja sen konjugaattipari 86 p = [p; tmp]; % lisätään napojen vektoriin 87 tmp = zf*af(mm(n))*exp(j*w*mm(n)); % sama nollille 88 tmp = [tmp; conj(tmp)]; 89 z = [z; tmp]; 90 end; % Tulostetaan navat ja nollat:

31 A.5 Matlab-funktio kartiotorvi.m if (VAROT > 7) 94 figure(20), zplane(z, p); 95 end; [B, A] = zp2tf([z],[p],1); % epästabiili?!?!?! 98 [HH, WW] = freqz(b,a); 99 B = B/max(abs(HH)); % skaalaus [z2,p2,k2] = tf2zp(b, A); 102 if (sum(abs(p2)>1) > 0) 103 warning([mfilename : Suodin on epästabiili! ]); 104 disp( Navat ennen ja jälkeen: ); 105 disp([abs(p) abs(p2)]); 106 error([mfilename : HUOM! SUODATUS TOD.NÄK. EPÄONNISTUNUT! ]); 107 end; if (VAROT > 4) 110 figure(21), freqz(b,a,4096,fs); 111 end; if (VAROT>=5) 114 disp([mfilename : Suodatetaan torven läpi... ]); 115 end; yout = filter(b, A, y); if (VAROT>=2) 120 disp([mfilename :... tehty! ]); 121 end; 122 A.5 Matlab-funktio kartiotorvi.m 1 function [yout, b, a] = kartiotorvi(y,fs); 2 % KARTIOTORVI tuottaa torven vasteen 3 % 4 % [yout, b, a] = kartiotorvi(y, fs); 5 6 % OSSI global VAROT 9 if VAROT>=2 10 tic 11 disp([mfilename : Kartiotorven lisäys alkaa... ]); 12 end; x0 = 0.07; % kohta josta kartio alkaa

32 30 A MATLAB-FUNKTIOT 15 le = 0.4; % torven efektiivinen pituus 16 c = 340; % äänennopeus 17 k=2*pi*logspace(0,4,300)/c; 18 a=0.30; % torven suun säde torven suulla %Z1=(k*x0).^2./(1+(k*x0).^2)+i*k*x0./(1+(k*x0).^2); 21 figure(1) 22 Y2=coth(0.5*(k*a.^2)+i*k*le)-i*1./(k*x0); 23 Z2=1./Y2; 24 f=300*k/(2*pi); plot(f,real(z2),f,imag(z2)) 27 set(gca, YTick,10.^([-30,-20,-10,-6,-3,0,3,6]./20)); 28 set(gca, YTickLabel,{ -30dB, -20dB, -10dB, -6dB, -3dB, 0, 3dB, 6dB }) 29 axis([ ^(-30/20) 1]); 30 title( Äärellisen kartioputken impedanssivaste ) 31 xlabel( taajuus ) figure(2) 34 plus= ; 35 b=0.92+plus; %nollat 36 b=1.000; %toimii 37 %b= ; 38 a=0.921+plus; %navat 39 a=0.95; %toimii 40 %b=0.99; 41 %a= ; 42 rnollat=[ b b b b b b b b]; 43 %rnollat=[rnollat rnollat]; 44 piikki=340; 45 alfanollat=[piikki 2*piikki 3*piikki 4*piikki]*pi/22050; 46 %alfanollat =[alfanollat alfanollat]; 47 rnavat=[ a a a a]; 48 %rnavat=[rnavat rnavat]; 49 alfanavat=[piikki 2*piikki 3*piikki 4*piikki]*pi/22050; %siisti 4 piikillä 50 %alfanavat=[alfanavat alfanavat]; 51 navat=[0]; 52 nollat=[0]; 53 for k=1:1:length(alfanollat) 54 nollat(k)=rnollat(k)*(cos(alfanollat(k))+i*sin(alfanollat(k))); 55 end 56 nollat2=nollat - 2*i*imag(nollat); 57 nollat=[nollat2 nollat]; for k=1:1:length(alfanavat) 60 navat(k)=rnavat(k)*(cos(alfanavat(k))+i*sin(alfanavat(k))); 61 end 62 navat2=navat - 2*i*imag(navat); %kompleksikonjugaatit 63 navat=[navat2 navat];

33 A.5 Matlab-funktio kartiotorvi.m figure(4) 66 navat=[0.8063, i, i,navat]; %Lisätään 3. asteen Butterworth ylipääst 67 nollat=[1 1 1 nollat]; 68 plot(real(navat),imag(navat), + ) 69 hold on; 70 plot(real(nollat),imag(nollat), o ) 71 hold off 72 axis([ ]) 73 [X,Y,Z]=sphere(200); 74 hold on; 75 plot(x(100,:),y(100,:)); 76 hold off; 77 %zplane(nollat,navat,44100) [b,a] = zp2tf(nollat,navat,1); 81 %figure(6) 82 figure(2) 83 freqz(b,a); 84 [h1,w1]=freqz(b,a,2048,44100); %[h1,w1]= figure(5) 87 semilogy(w1,abs(h1));%*fs/2/pi 88 set(gca, YTick,10.^([-30,-20,-10,-6,-3,0,3,6]./20)); 89 set(gca, YTickLabel,{ -30dB, -20dB, -10dB, -6dB, -3dB, 0, 3dB, 6dB }) 90 axis([ ^(-50/20) 2]); 91 %grid on; 92 %axis([ ^(-10/20) 1.2]); 93 %set(gca, XTick,[ ]); 94 %set(gca, XTickLabel,{ 10, 100, 500, 1k, 5k, 10k, 15k, 20k }) title( Suotimen taajuusvaste ); 97 xlabel( Taajuus ); 98 ylabel( Amplitudi ); 99 zoom on; 100 drawnow yout = filter(b,a,y); if VAROT>=2 106 kesto = num2str(round(toc*100)/100); 107 disp([mfilename :... tehty! ( kesto s) ]); 108 end; 109

34 32 A MATLAB-FUNKTIOT A.6 Matlab-funktio kohina.m 1 function [yout] = kohina(y, fs, drdb) 2 % KOHINA lisää valkoista kohinaa ja keskimääräistä kohinatasoa 3 % 4 % yout = kohina(y, fs, drdb) 5 % 6 % drdb dynaaminen alue eli suurimman tason ja 7 % keskimääräisen kohinatason suhde desibeleissä 8 % 9 % Oletusarvot: 10 % drdb = 65 (LP), 18 (savikiekko) % OSSI / Jukka global VAROT 15 if VAROT>=2 16 tic 17 disp([mfilename : Kohinan lisäys alkaa... ]); 18 end; if nargin < 3 21 drdb = 65; 22 end; dr = 10^(drdB/10); %=1/kohinan ka 25 kohinavakio = 2/dr; %valkoisen kohinan ka = max amplitudi/2; kohina = kohinavakio * randn(size(y)); % oli rand...?! 28 yout = y + kohina; if VAROT>=2 31 kesto = num2str(round(toc*100)/100); 32 disp([mfilename :... tehty! ( kesto s) ]); 33 end; A.7 Matlab-funktio kvtasot.m 1 function yout = kvtasot(y, fs, M, rajat) 2 % KVTASOT poistaa kvantisointitasoja. 3 % 4 % yout = kvtasot(y, fs, [M, rajat]) 5 % M (1x1) lineaarisen kvantisoinnin määrä 6 % rajat (1xM) kvantisointirajat pienimmästä suurimpaan. 7 % Jos rajat==0, niin oletusarvot, jolloin 8 % muuttujan M vaikutus katoaa. 9 %

35 A.7 Matlab-funktio kvtasot.m % Oletusarvoja: 11 % M = % rajat = [[-1 : 0.1 : -0.2] 0 [0.2 : 0.1 : 1]]; 13 % 14 % Hiljaiset äänet katoavat pois. Kohinaa lisäämällä päästään 15 % vastaavaan. Kvantisointitasoja katoaa. 16 % 17 % 18 % JP % Jukka Parviainen, % 22 % Toteutus: 23 % (1) nargin == 3 24 % Lineaarinen kvantisointitasojen vähentäminen. 25 % Pienellä M:llä menee kohinaksi 26 % 27 % (2) nargin == 4 28 % Histogrammi annettujen rajojen mukaan 29 % "help histc" 30 % 31 % Idea olisi varsinkin hiljaisia ääniä puurouttaa 32 % uudet kvantisointitasot 33 % 34 % Ei-lineaarinen operaatio on siis 35 % jonkinlainen histogrammin muutos?! 36 % 37 % EHKÄ TÄN EI TARVIIS OLLA NÄIN TYLY: 38 % M = 928 -> hiljaiset äänet hiljaisemmiksi global VAROT 41 if VAROT>=2 42 tic 43 disp([mfilename : Kvantisointitasojen vähennys alkaa... ]); 44 end; if (nargin <= 3) 48 if (nargin == 2) 49 M = 42; 50 end; 51 % lineaarinen: 52 yout = round(y * M)/M; 53 else 54 % mahdollistaa EPÄLINEAARISEN 55 if (rajat == 0) 56 % default-arvo: 57 rajat = [[-1 : 0.1 : -0.2] 0 [0.2 : 0.1 : 1]]; 58 end;

36 34 A MATLAB-FUNKTIOT 59 [N, bin] = histc(y, rajat); 60 yout = rajat(bin); 61 end; if VAROT>=2 64 kesto = num2str(round(toc*100)/100); 65 disp([mfilename :... tehty! ( kesto s) ]); 66 end; A.8 Matlab-funktio lue.m 1 function [y, fs, nbits, len, nch, lensec] = lue(y_file, fs, nbits) 2 % LUE lukee WAV-muotoisen tiedoston TAI vektorin 3 % ja tarkistaa sen muodon. 4 % 5 % [y, fs, nbits, len, nch, lensec] = lue(y_file, fs, nbits) 6 % 7 % y_file (string/mxn) Äänitiedoston nimi tai äänivektori 8 % fs (1x1) Jos äänivektori, niin näytteenottotaaj. 9 % nbits (1x1) Jos äänivektori, niin bittitarkkuus 10 % 11 % y (MxN) luettu äänivektori 12 % fs (1x1) näytteenottotaajuus 13 % nbits (1x1) bittitarkkuus 14 % len (1x1) pituus merkeissä 15 % nch (1x1) kanavien määrä (mono/stereo) 16 % lensec (1x1) pituus sekunneissa 17 % 18 % Jukka ISOTIEDOSTO = 1.5E6; % merkkejä äänitiedostossa, jotta tulee varoitus global VAROT 23 if VAROT>=2 24 disp([mfilename : Äänitiedoston/vektorin tarkistaminen... ]); 25 end; if (nargin == 1) 29 if (strcmp(class(y_file), char )) df = dir(y_file); 32 if length(df)==0 33 error([ Tiedostoa y_file ei ole olemassa! ]); 34 end; siz = wavread(y_file, size );

37 A.8 Matlab-funktio lue.m if (siz(1) > ISOTIEDOSTO) 38 % iso tiedosto: luetaanko kaikki vai vain osa 39 disp([mfilename : **** HUOM! **** ]); 40 fprintf(1, Äänitiedosto on varsin suuri (%d x %d) - \n, siz(1), siz(2)); 41 fprintf(1, pituus on todennäköisesti ); 42 fprintf(1, %.1f, siz(1)/44100); 43 fprintf(1, (tai %.1f tai %.1f) sekuntia.\n\n, siz(1)/22050, siz(1)/11025); 44 fprintf(1, Voit lukea ensimmäiset %d, ISOTIEDOSTO); 45 fprintf(1, näytettä (%.1f s), ISOTIEDOSTO/44100); 46 fprintf(1, isosta tiedostosta komennolla:\n ); 47 fprintf(1, >> [y, fs, nbits] = wavread( %s, [1 %d]);\n\n, y_file, ISOTIEDOSTO); 48 fprintf(1, Paina <enter> lukeaksesi kaiken, ); 49 fprintf(1, "8" lukeaksesi yllä mainitun osan\n ); 50 fprintf(1, tai <ctrl-c> keskeyttääksesi... ); 51 dummy = input(, s ); 52 fprintf(1, \n ); 53 tic 54 if (strcmp(dummy, 8 )) 55 [y, fs, nbits] = wavread(y_file, [1 ISOTIEDOSTO]); 56 else 57 [y, fs, nbits] = wavread(y_file); 58 end; 59 else 60 % pieni tiedosto luetaan sellaisenaan 61 tic 62 [y, fs, nbits] = wavread(y_file); 63 end; 64 else 65 error( Jos "y_file" on vektori, anna myös oikea näytteenottotaajuus "fs" ); 66 end; 67 elseif (nargin > 3) 68 error([mfilename : väärä määrä input-argumentteja, "help hm_lue_ja_tarkista" ]); 69 else 70 tic 71 if (strcmp(class(y_file), char )) 72 [y, fs, nbits] = wavread(y_file); 73 else 74 [len, nch] = size(y_file); 75 if (len > nch) 76 y = y_file; 77 else 78 warning([mfilename : Transponoidaan vektori y ]); 79 y = y_file ; 80 end; 81 if (nargin == 2) 82 tmph = ceil(size(y,1)/50000); 83 tmpj = length(unique(y(1:tmph:end,1))); 84 if (tmpj < 255) 85 warning([mfilename : Arvataan bittimäärä/näyte: 8 bit ]);

38 36 A MATLAB-FUNKTIOT 86 nbits = 8; 87 else 88 warning([mfilename : Arvataan bittimäärä/näyte: 16 bit ]); 89 nbits = 16; 90 end; 91 end; 92 end; 93 end; [len, nch] = size(y); 97 lensec = len/fs; 98 miny = min(y(:)); 99 maxy = max(y(:)); 100 [histgr,ra]= hist(y(:)); 101 hpr = round(100*histgr/sum(histgr)); if (strcmp(class(y_file), char )) 104 fprintf(1, Äänitiedoston nimi: %s\n, y_file); 105 fprintf(1, Äänivektorin nimi: y\n ); 106 else 107 if ~(strcmp(inputname(1), y )) 108 fprintf(1, Äänivektorin alkuperäinen nimi: %s\n, inputname(1)); 109 fprintf(1, Äänivektorin uusi nimi (???): y\n ); 110 else 111 fprintf(1, Äänivektorin nimi (???): y\n ); 112 end; 113 end; 114 fprintf(1, Pituus näytteinä: %d\n, len); 115 fprintf(1, Kanavien määrä: %d\n, nch); 116 fprintf(1, Äänivektorin/matriisin koko: (%d x %d)\n, len, nch); 117 fprintf(1, Pituus sekunneissa: %.2f\n, lensec); 118 fprintf(1, Bittiä / näyte: %d\n, nbits); 119 fprintf(1, Näytteenottotaajuus Hz: %.0f\n, fs); 120 fprintf(1, Näyteväli ms: %.4f\n, 1000/fs); 121 fprintf(1, Näytteiden suurin arvo: %.4f\n, maxy); 122 fprintf(1, Näytteiden pienin arvo: %.4f\n, miny); 123 fprintf(1, Näytteiden histogrammi (%%) :\n ); 124 fprintf(1, %d %d %d %d %d %d %d %d %d %d \n, hpr(1), hpr(2), hpr(3), hpr(4), hpr(5), hpr(6), hpr(7), hpr(8), hpr(9), hpr(10)); kesto = num2str(round(toc*100)/100); if VAROT>=2 130 disp([mfilename :... tehty! ( kesto s) ]); 131 end;

39 A.9 Matlab-funktio mono.m 37 A.9 Matlab-funktio mono.m 1 function [yout] = mono(y, fs) 2 % MONO keskiarvoistaa stereosignaalin monosignaaliksi 3 % 4 % [yout] = mono(y, fs) 5 6 global VAROT 7 if VAROT>=2 8 tic 9 disp([mfilename : Monotus alkaa... ]); 10 end; if (size(y,2)==2) 13 yout = sum(y ) /2; % keskiarvo 14 elseif (size(y,2)==1) 15 yout = y; % mono monona 16 else 17 error([mfilename : äänivektori y pitää olla (Nx1) tai (Nx2) ]); 18 end; if VAROT>=2 21 kesto = num2str(round(toc*100)/100); 22 disp([mfilename :... tehty! ( kesto s) ]); 23 end; A.10 Matlab-funktio naarmujakso.m 1 function [yout, ynapsu] = naarmujakso(y, fs, Td, Ta, Vt, vy, ynapsu) 2 % NAARMUJAKSO lisää jaksollista virhettä 3 % 4 % [yout, yn] = naarmujakso(y, fs, Td, Ta, Vt, vy, ynapsu) 5 % Td Levyn kierrosaika, oletus 60/33 6 % Ta Ensimmäisen naarmun kohta (sekunneissa), väli Td 7 % Vt Jos (Mx1) painokertoimet naarmulle (generoitu tai ynapsu) 8 % Jos (1x1), niin muutamia eri oletusarvoja 9 % vy Paljonko jätetään y:ä kuuluviin, 0<vy<1 10 % ynapsu Jos (1x1) niin naarmun pituus sekunneissa. 11 % Jos (Mx1) niin naarmun aaltomuoto 12 % 13 % Oletusarvot: 14 % Td = 60/33 (muita 60/78, 60/45,...) 15 % Ta = 0.2 * lensec; 16 % Vt = 17 % 1: Vt = [ ]; 18 % 2: Vt = [ ]; 19 % 3: Vt = [ ];
