1 Tulevaisuuden puukerrostalo Mika Airaksela

2 Mera historia Rakennusliike Reponen Oy otti kokonaisvastuun kehittämisestä 2001 MeraReponen perustuu VTT:n tutkimuksiin Yhteistyöverkosto Mera Rakennusliike Reponen Oy Rakenne- ja rakennustekniikka VTT Tutkimus- ja tuotekehitys LS Laatuseinä Oy Matalaenergiabetonielementtiseinät Swegon Ilto Oy Ilmanvaihtolämmitysjärjestelmä Skaala Ikkunat ja Ovet Oy Matalaenergiaikkunat ja ovet Kaukora Oy Lämminvesivaraajat SPU Systems Eristeet Paroc Eristeet Thermisol Eristeet PuuEra Hankkeessa mukana: Versowood Oy Koskisen Oy Rakennusliike Reponen Oy Heinolan kaupunki Lahden Tiede ja Yrityspuisto Ara Arkkitehtisuunnittelu: Arkkitehtitoimisto Vuorelma Arkkitehdit Oy Rakennesuunnittelu: Finnmap Consulting Oy Ins.tsto Puolanne Oy Palokonsultti: L2 Paloturvallisuus Oy Ympäristömeluselvitys: WSP Finland Oy Äänitekninen konsultti: Helimäki Akustikot Runkorakenteet, välipohjat ja kattorakenteet sekä puutavara: Versowood Oy Seinäelementit: Koskisen Oy / Herrala Talot

Lämminvesivaraajat SPU Systems Eristeet Paroc Eristeet Thermisol Eristeet PuuEra Hankkeessa mukana: Versowood Oy Koskisen Oy Rakennusliike Reponen Oy Heinolan kaupunki Lahden Tiede ja Yrityspuisto

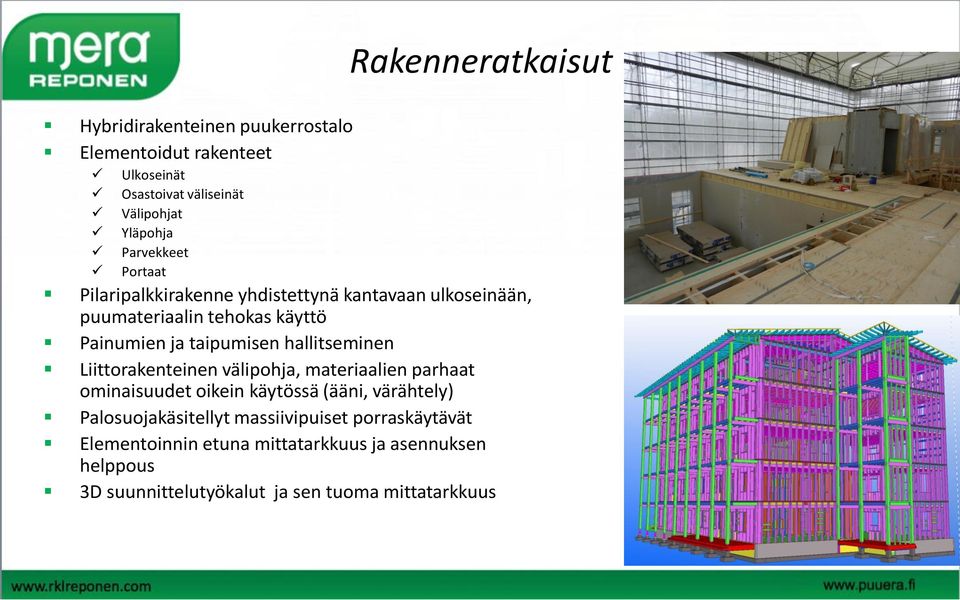

3 Hybridirakenteinen puukerrostalo Elementoidut rakenteet Ulkoseinät Osastoivat väliseinät Välipohjat Yläpohja Parvekkeet Portaat Rakenneratkaisut Pilaripalkkirakenne yhdistettynä kantavaan ulkoseinään, puumateriaalin tehokas käyttö Painumien ja taipumisen hallitseminen Liittorakenteinen välipohja, materiaalien parhaat ominaisuudet oikein käytössä (ääni, värähtely) Palosuojakäsitellyt massiivipuiset porraskäytävät Elementoinnin etuna mittatarkkuus ja asennuksen helppous 3D suunnittelutyökalut ja sen tuoma mittatarkkuus

hallitseminen Liittorakenteinen välipohja, materiaalien parhaat ominaisuudet oikein käytössä (ääni, värähtely) Palosuojakäsitellyt

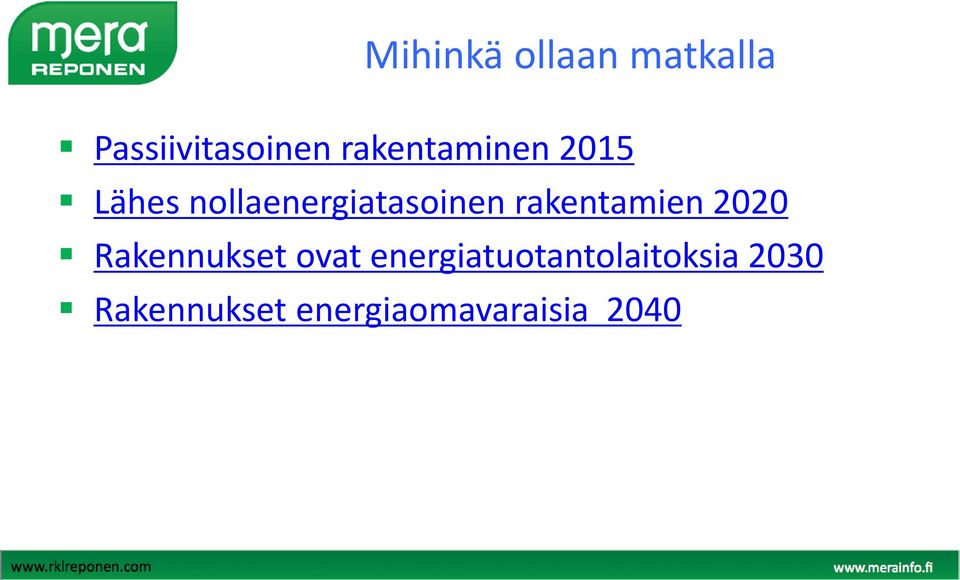

4 Mihinkä ollaan matkalla Passiivitasoinen rakentaminen 2015 Lähes nollaenergiatasoinen rakentamien 2020 Rakennukset ovat energiatuotantolaitoksia 2030 Rakennukset energiaomavaraisia 2040

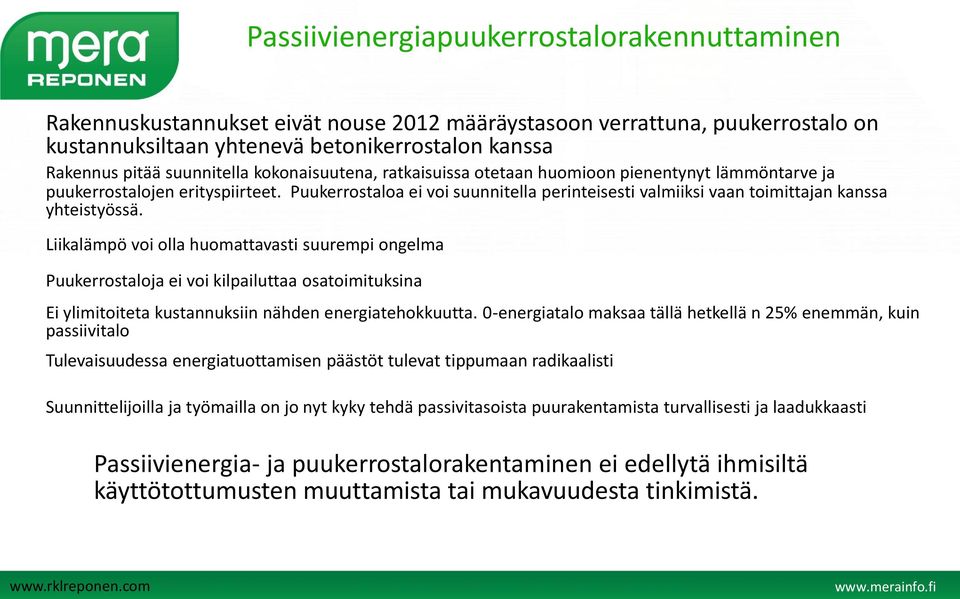

5 Passiivienergiapuukerrostalorakennuttaminen Rakennuskustannukset eivät nouse 2012 määräystasoon verrattuna, puukerrostalo on kustannuksiltaan yhtenevä betonikerrostalon kanssa Rakennus pitää suunnitella kokonaisuutena, ratkaisuissa otetaan huomioon pienentynyt lämmöntarve ja puukerrostalojen erityspiirteet. Puukerrostaloa ei voi suunnitella perinteisesti valmiiksi vaan toimittajan kanssa yhteistyössä. Liikalämpö voi olla huomattavasti suurempi ongelma Puukerrostaloja ei voi kilpailuttaa osatoimituksina Ei ylimitoiteta kustannuksiin nähden energiatehokkuutta. 0-energiatalo maksaa tällä hetkellä n 25 enemmän, kuin passiivitalo Tulevaisuudessa energiatuottamisen päästöt tulevat tippumaan radikaalisti Suunnittelijoilla ja työmailla on jo nyt kyky tehdä passivitasoista puurakentamista turvallisesti ja laadukkaasti Passiivienergia- ja puukerrostalorakentaminen ei edellytä ihmisiltä käyttötottumusten muuttamista tai mukavuudesta tinkimistä.

Puukerrostaloa ei voi suunnitella perinteisesti valmiiksi vaan toimittajan kanssa yhteistyössä.

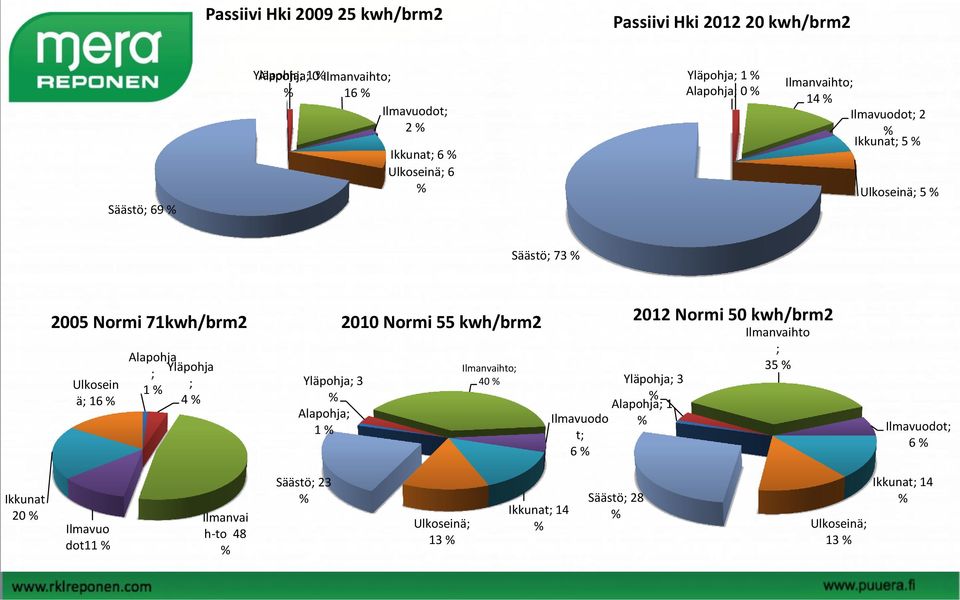

Passiivi Hki 2009 25 kwh/brm2 Passiivi Hki 2012 20 kwh/brm2 Säästö; 69 Yläpohja; Alapohja; 10 Ilmanvaihto; 16 Ilmavuodot; 2 Ikkunat; 6 Ulkoseinä; 6 Yläpohja; 1 Alapohja; 0 Ilmanvaihto; 14 Ilmavuodot;

6 Passiivi Hki kwh/brm2 Passiivi Hki kwh/brm2 Säästö; 69 Yläpohja; Alapohja; 10 Ilmanvaihto; 16 Ilmavuodot; 2 Ikkunat; 6 Ulkoseinä; 6 Yläpohja; 1 Alapohja; 0 Ilmanvaihto; 14 Ilmavuodot; 2 Ikkunat; 5 Ulkoseinä; 5 Säästö; Normi 71kwh/brm2 Ulkosein ä; 16 Alapohja Yläpohja ; ; 1 4 Yläpohja; 3 Alapohja; Normi 55 kwh/brm2 Ilmanvaihto; 40 Ilmavuodo t; Normi 50 kwh/brm2 Yläpohja; 3 Alapohja; 1 Ilmanvaihto ; 35 Ilmavuodot; 6 Ikkunat 20 Ilmavuo dot11 Ilmanvai h-to 48 Säästö; 23 Ulkoseinä; 13 Ikkunat; 14 Säästö; 28 Ulkoseinä; 13 Ikkunat; 14

Alapohja Yläpohja ; ; 1 4 Yläpohja; 3 Alapohja; 1 2010 Normi 55 kwh/brm2 Ilmanvaihto; 40 Ilmavuodo t; 6 2012 Normi 50 kwh/brm2 Yläpohja; 3

9 Passiivienergia Rakennuksen suuntaus Talotekniikka Rakenteet Asunnot otolliseen ilmansuuntaan Ilmanotto viileälle puolelle Huoneistokohtainen lämmöntalteenotto Vuosihyötysuhde 70 Yhteistiloissa ja porrashuoneissa lämmöntalteenotto Lämmitysmuoto Rakennuksen tiiveys US1: 0,09 W/m 2 K AP1: 0,10 W/m 2 K YP1: 0,07 W/m 2 K Ikkunat ja parvekeovet 0,59 W/m 2 K Kaukolämpö Lattialämmitys Mittaukset rakennuksen valmistuttua Lämpökuvaukset rakennusvaiheessa ja valmiina Ilmatiiveys alle n50 = 0,6 eli alle passiivitason

Rakennuksen tiiveys US1: 0,09 W/m 2 K AP1: 0,10 W/m 2 K YP1: 0,07 W/m 2 K Ikkunat ja parvekeovet 0,59 W/m 2 K Kaukolämpö

10 5-kerroksinen puutalo (P2-luokka) Palotekninen lausunto (Paloturvallisuus L2 Oy) Tuhopoltoille alttiit toiminnot sijoitettu piharakennuksiin Sprinklaus Korkeapaine vesisumusprinklaus Kaikissa tiloissa, mukaan lukien parvekkeilla, yhteistiloissa ja porrashuoneessa Palovaroittimia normaalia enemmän Huoneistoissa myös eteisissä ja makuuhuoneissa Varustettu aikakytkimillä Varustetaan tehostetulla alkusammutuskalustolla Alkusammutin porrashuoneissa joka tasolla Sammutuspeite huoneistoissa Varatie parvekkeilla Pelastuslaitosta varten Luukut omatoimista poistumista varten Asuntojen ovet varustettu sulkimilla Flame Trapit kerrosten välillä Palokatko joka mahdollistaa kuitenkin riittävän tuuletuksen Palokatko 1. kerroksen jälkeen 200 mm ulkoneva palokatko Paloräystäät Paloturvallisuus

tehostetulla alkusammutuskalustolla Alkusammutin porrashuoneissa joka tasolla Sammutuspeite huoneistoissa Varatie parvekkeilla Pelastuslaitosta varten Luukut omatoimista poistumista varten
