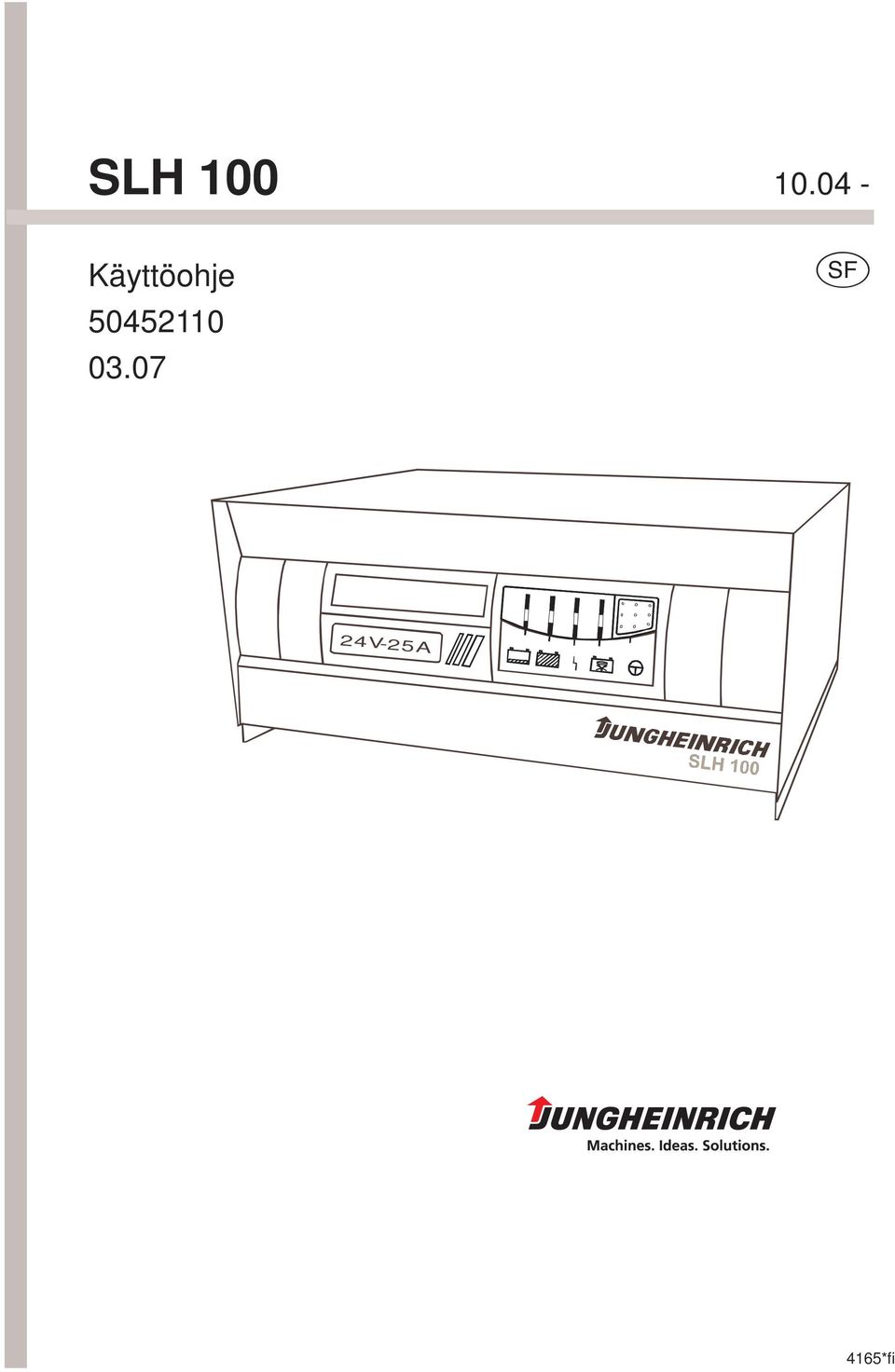

1 SLH Käyttöohje s 24V-25A 4165*fi

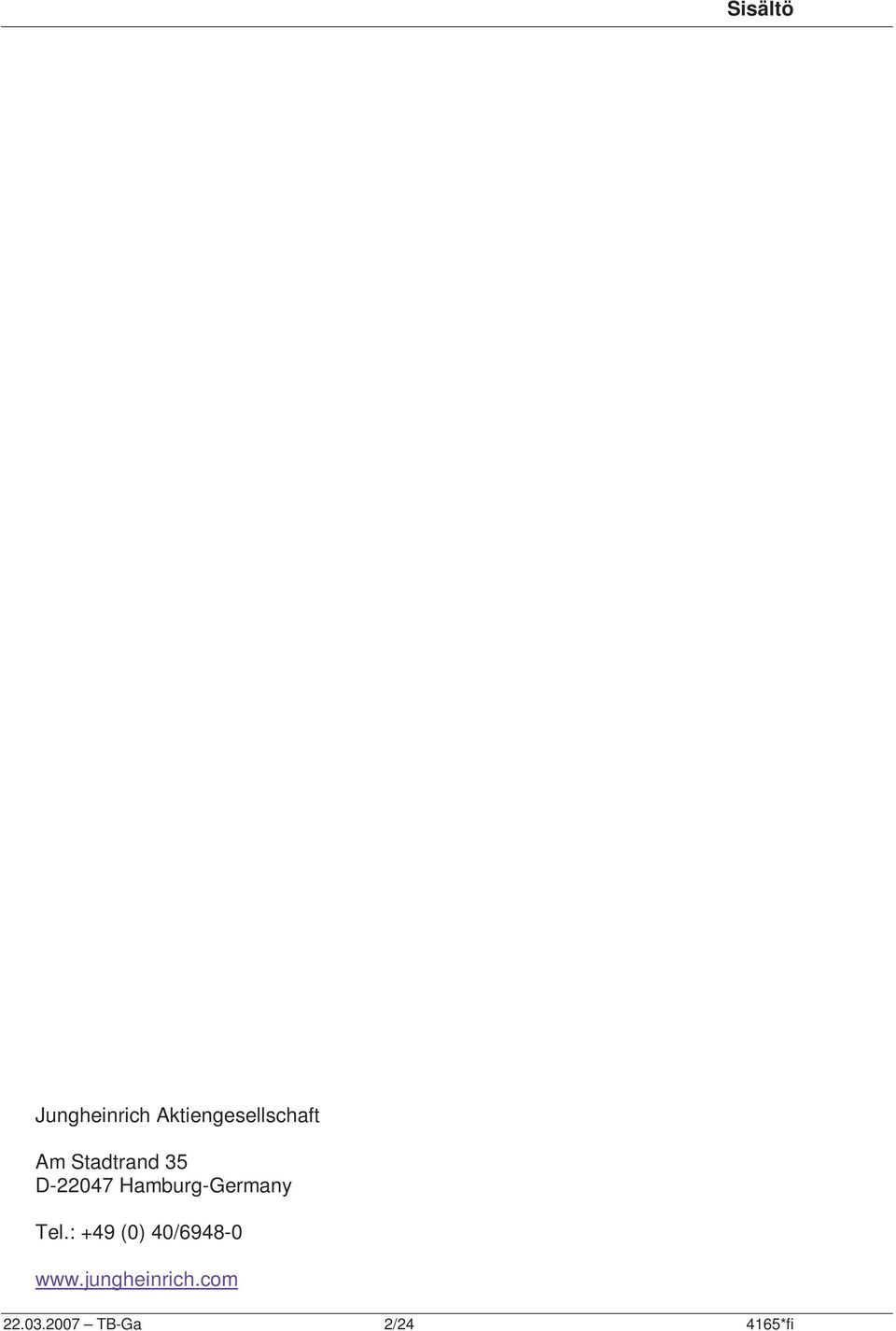

2 Sisältö Jungheinrich Aktiengesellschaft Am Stadtrand 35 D Hamburg-Germany Tel.: +49 (0) 40/ TB-Ga 2/ *fi

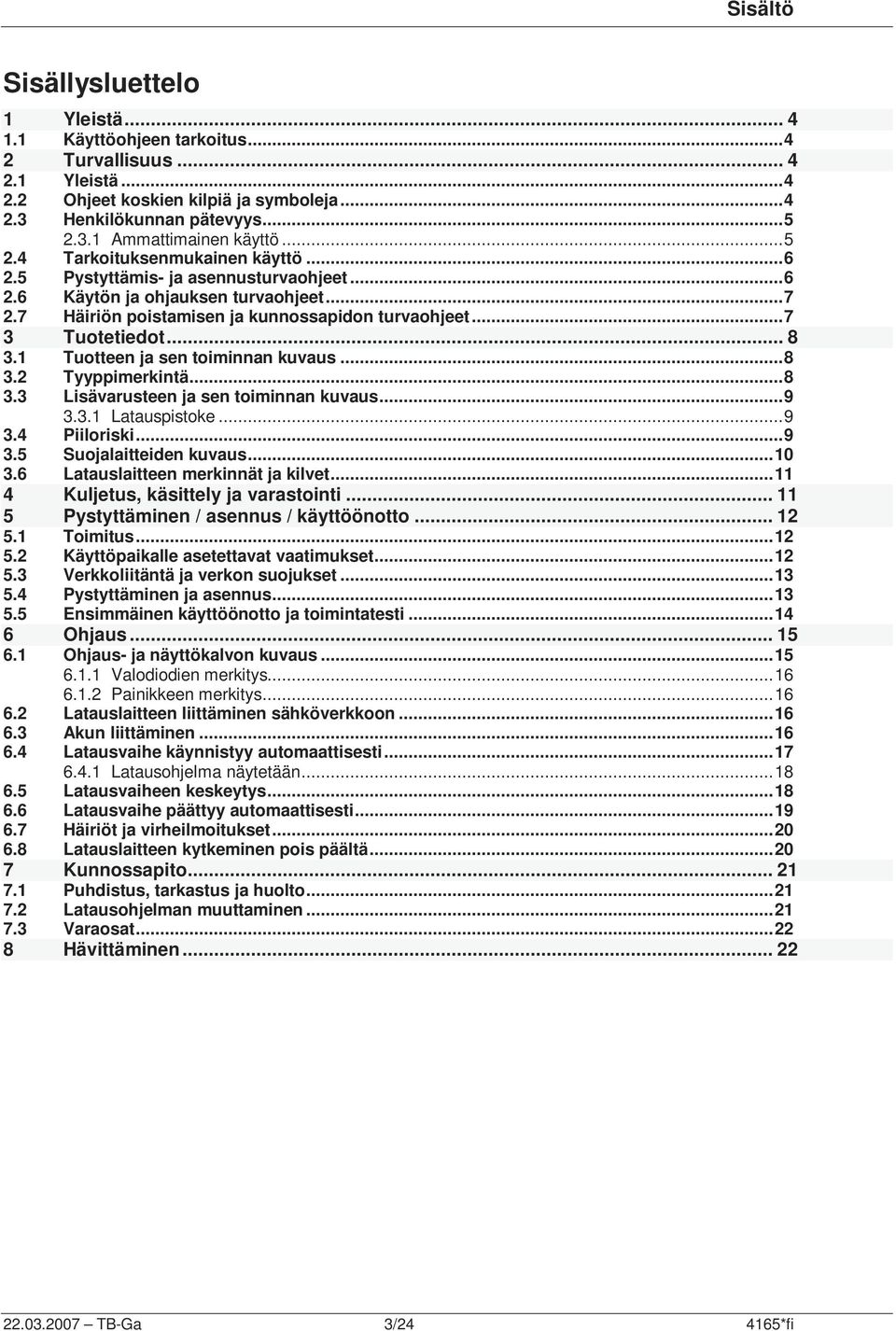

3 Sisältö Sisällysluettelo 1 Yleistä Käyttöohjeen tarkoitus Turvallisuus Yleistä Ohjeet koskien kilpiä ja symboleja Henkilökunnan pätevyys Ammattimainen käyttö Tarkoituksenmukainen käyttö Pystyttämis- ja asennusturvaohjeet Käytön ja ohjauksen turvaohjeet Häiriön poistamisen ja kunnossapidon turvaohjeet Tuotetiedot Tuotteen ja sen toiminnan kuvaus Tyyppimerkintä Lisävarusteen ja sen toiminnan kuvaus Latauspistoke Piiloriski Suojalaitteiden kuvaus Latauslaitteen merkinnät ja kilvet Kuljetus, käsittely ja varastointi Pystyttäminen / asennus / käyttöönotto Toimitus Käyttöpaikalle asetettavat vaatimukset Verkkoliitäntä ja verkon suojukset Pystyttäminen ja asennus Ensimmäinen käyttöönotto ja toimintatesti Ohjaus Ohjaus- ja näyttökalvon kuvaus Valodiodien merkitys Painikkeen merkitys Latauslaitteen liittäminen sähköverkkoon Akun liittäminen Latausvaihe käynnistyy automaattisesti Latausohjelma näytetään Latausvaiheen keskeytys Latausvaihe päättyy automaattisesti Häiriöt ja virheilmoitukset Latauslaitteen kytkeminen pois päältä Kunnossapito Puhdistus, tarkastus ja huolto Latausohjelman muuttaminen Varaosat Hävittäminen TB-Ga 3/ *fi

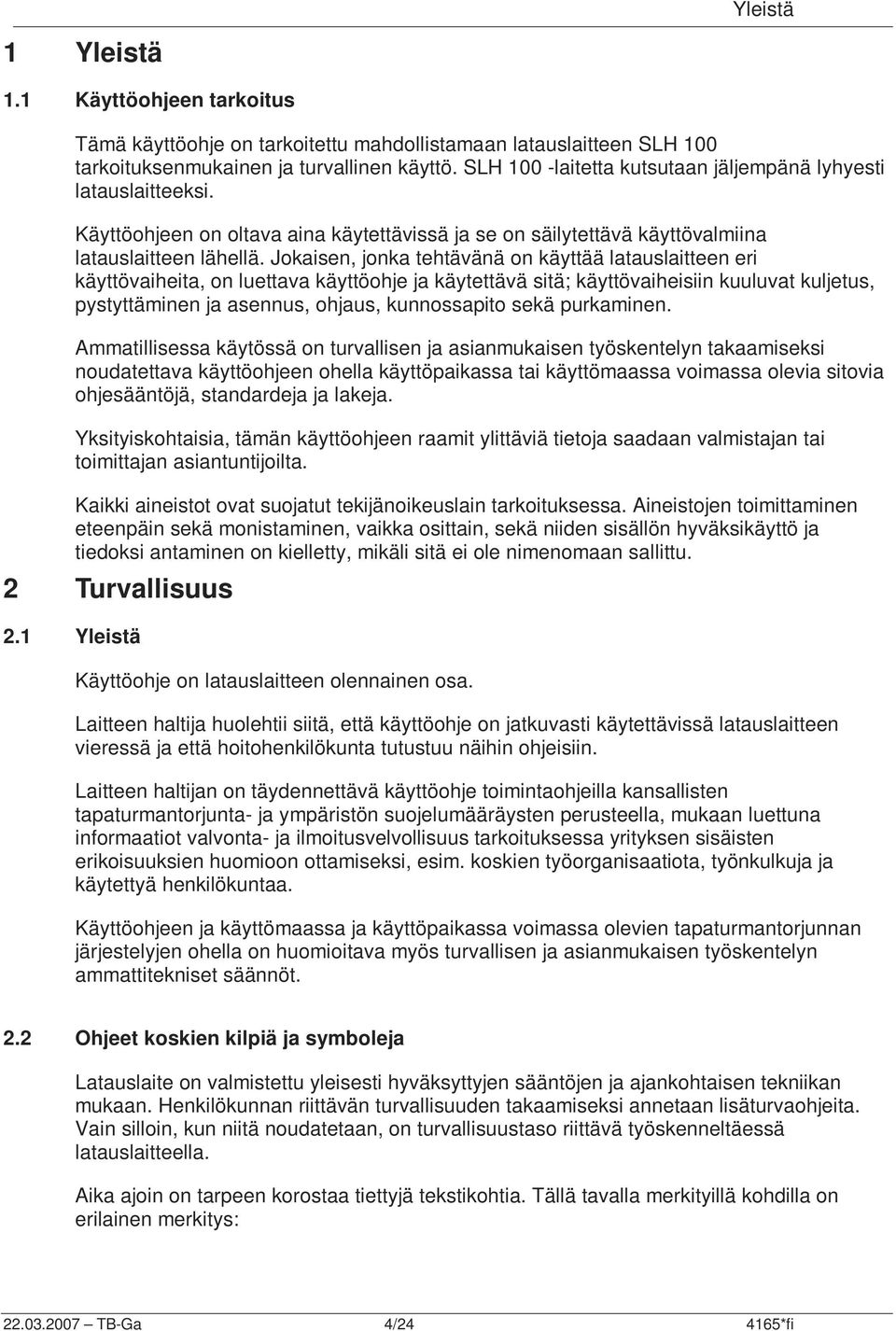

4 Yleistä 1 Yleistä 1.1 Käyttöohjeen tarkoitus Tämä käyttöohje on tarkoitettu mahdollistamaan latauslaitteen SLH 100 tarkoituksenmukainen ja turvallinen käyttö. SLH 100 -laitetta kutsutaan jäljempänä lyhyesti latauslaitteeksi. Käyttöohjeen on oltava aina käytettävissä ja se on säilytettävä käyttövalmiina latauslaitteen lähellä. Jokaisen, jonka tehtävänä on käyttää latauslaitteen eri käyttövaiheita, on luettava käyttöohje ja käytettävä sitä; käyttövaiheisiin kuuluvat kuljetus, pystyttäminen ja asennus, ohjaus, kunnossapito sekä purkaminen. Ammatillisessa käytössä on turvallisen ja asianmukaisen työskentelyn takaamiseksi noudatettava käyttöohjeen ohella käyttöpaikassa tai käyttömaassa voimassa olevia sitovia ohjesääntöjä, standardeja ja lakeja. Yksityiskohtaisia, tämän käyttöohjeen raamit ylittäviä tietoja saadaan valmistajan tai toimittajan asiantuntijoilta. Kaikki aineistot ovat suojatut tekijänoikeuslain tarkoituksessa. Aineistojen toimittaminen eteenpäin sekä monistaminen, vaikka osittain, sekä niiden sisällön hyväksikäyttö ja tiedoksi antaminen on kielletty, mikäli sitä ei ole nimenomaan sallittu. 2 Turvallisuus 2.1 Yleistä Käyttöohje on latauslaitteen olennainen osa. Laitteen haltija huolehtii siitä, että käyttöohje on jatkuvasti käytettävissä latauslaitteen vieressä ja että hoitohenkilökunta tutustuu näihin ohjeisiin. Laitteen haltijan on täydennettävä käyttöohje toimintaohjeilla kansallisten tapaturmantorjunta- ja ympäristön suojelumääräysten perusteella, mukaan luettuna informaatiot valvonta- ja ilmoitusvelvollisuus tarkoituksessa yrityksen sisäisten erikoisuuksien huomioon ottamiseksi, esim. koskien työorganisaatiota, työnkulkuja ja käytettyä henkilökuntaa. Käyttöohjeen ja käyttömaassa ja käyttöpaikassa voimassa olevien tapaturmantorjunnan järjestelyjen ohella on huomioitava myös turvallisen ja asianmukaisen työskentelyn ammattitekniset säännöt. 2.2 Ohjeet koskien kilpiä ja symboleja Latauslaite on valmistettu yleisesti hyväksyttyjen sääntöjen ja ajankohtaisen tekniikan mukaan. Henkilökunnan riittävän turvallisuuden takaamiseksi annetaan lisäturvaohjeita. Vain silloin, kun niitä noudatetaan, on turvallisuustaso riittävä työskenneltäessä latauslaitteella. Aika ajoin on tarpeen korostaa tiettyjä tekstikohtia. Tällä tavalla merkityillä kohdilla on erilainen merkitys: TB-Ga 4/ *fi

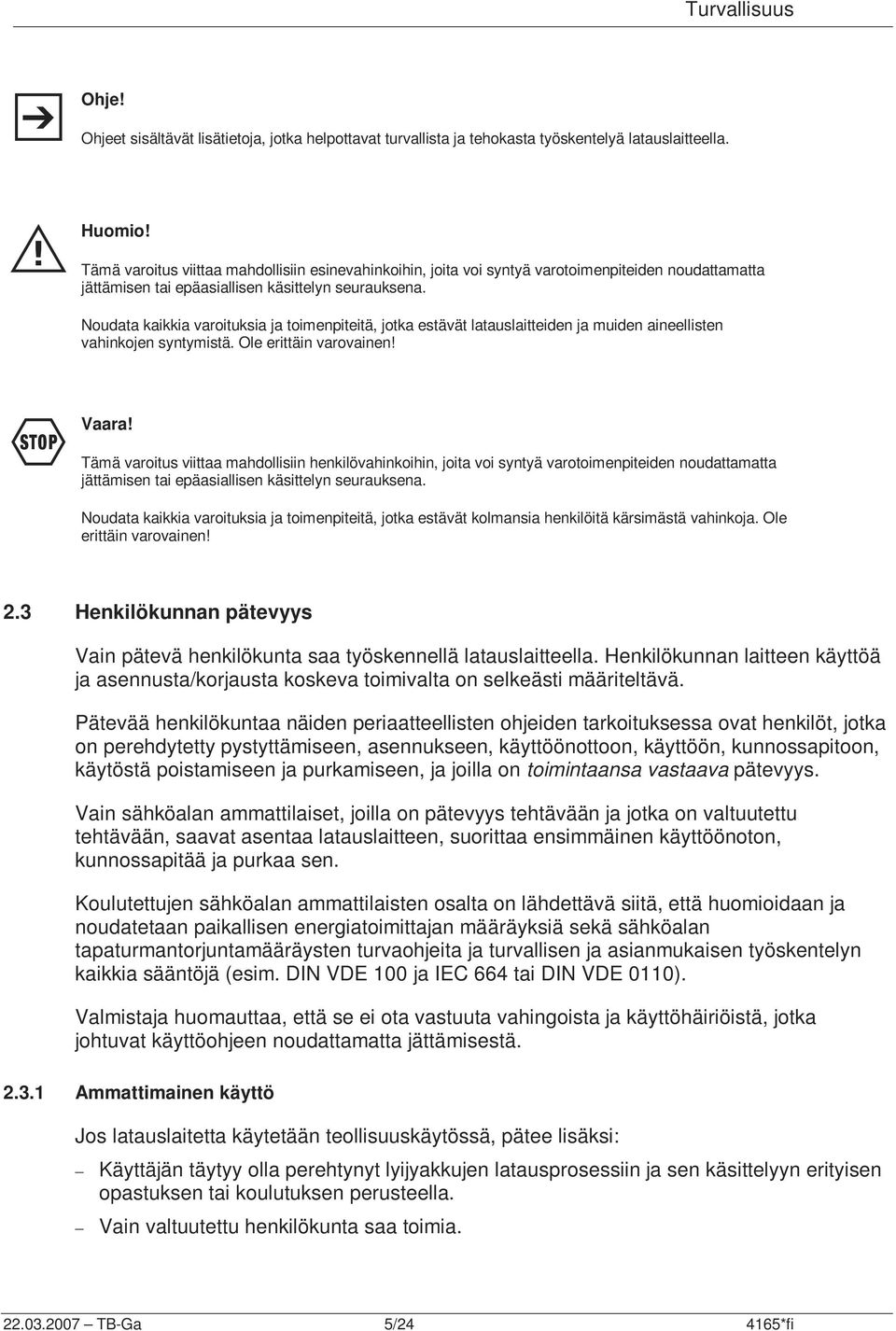

5 Turvallisuus Z M Ohje! Ohjeet sisältävät lisätietoja, jotka helpottavat turvallista ja tehokasta työskentelyä latauslaitteella. Huomio! Tämä varoitus viittaa mahdollisiin esinevahinkoihin, joita voi syntyä varotoimenpiteiden noudattamatta jättämisen tai epäasiallisen käsittelyn seurauksena. Noudata kaikkia varoituksia ja toimenpiteitä, jotka estävät latauslaitteiden ja muiden aineellisten vahinkojen syntymistä. Ole erittäin varovainen! F Vaara! Tämä varoitus viittaa mahdollisiin henkilövahinkoihin, joita voi syntyä varotoimenpiteiden noudattamatta jättämisen tai epäasiallisen käsittelyn seurauksena. Noudata kaikkia varoituksia ja toimenpiteitä, jotka estävät kolmansia henkilöitä kärsimästä vahinkoja. Ole erittäin varovainen! 2.3 Henkilökunnan pätevyys Vain pätevä henkilökunta saa työskennellä latauslaitteella. Henkilökunnan laitteen käyttöä ja asennusta/korjausta koskeva toimivalta on selkeästi määriteltävä. Pätevää henkilökuntaa näiden periaatteellisten ohjeiden tarkoituksessa ovat henkilöt, jotka on perehdytetty pystyttämiseen, asennukseen, käyttöönottoon, käyttöön, kunnossapitoon, käytöstä poistamiseen ja purkamiseen, ja joilla on toimintaansa vastaava pätevyys. Vain sähköalan ammattilaiset, joilla on pätevyys tehtävään ja jotka on valtuutettu tehtävään, saavat asentaa latauslaitteen, suorittaa ensimmäinen käyttöönoton, kunnossapitää ja purkaa sen. Koulutettujen sähköalan ammattilaisten osalta on lähdettävä siitä, että huomioidaan ja noudatetaan paikallisen energiatoimittajan määräyksiä sekä sähköalan tapaturmantorjuntamääräysten turvaohjeita ja turvallisen ja asianmukaisen työskentelyn kaikkia sääntöjä (esim. DIN VDE 100 ja IEC 664 tai DIN VDE 0110). Valmistaja huomauttaa, että se ei ota vastuuta vahingoista ja käyttöhäiriöistä, jotka johtuvat käyttöohjeen noudattamatta jättämisestä Ammattimainen käyttö Jos latauslaitetta käytetään teollisuuskäytössä, pätee lisäksi: Käyttäjän täytyy olla perehtynyt lyijyakkujen latausprosessiin ja sen käsittelyyn erityisen opastuksen tai koulutuksen perusteella. Vain valtuutettu henkilökunta saa toimia TB-Ga 5/ *fi

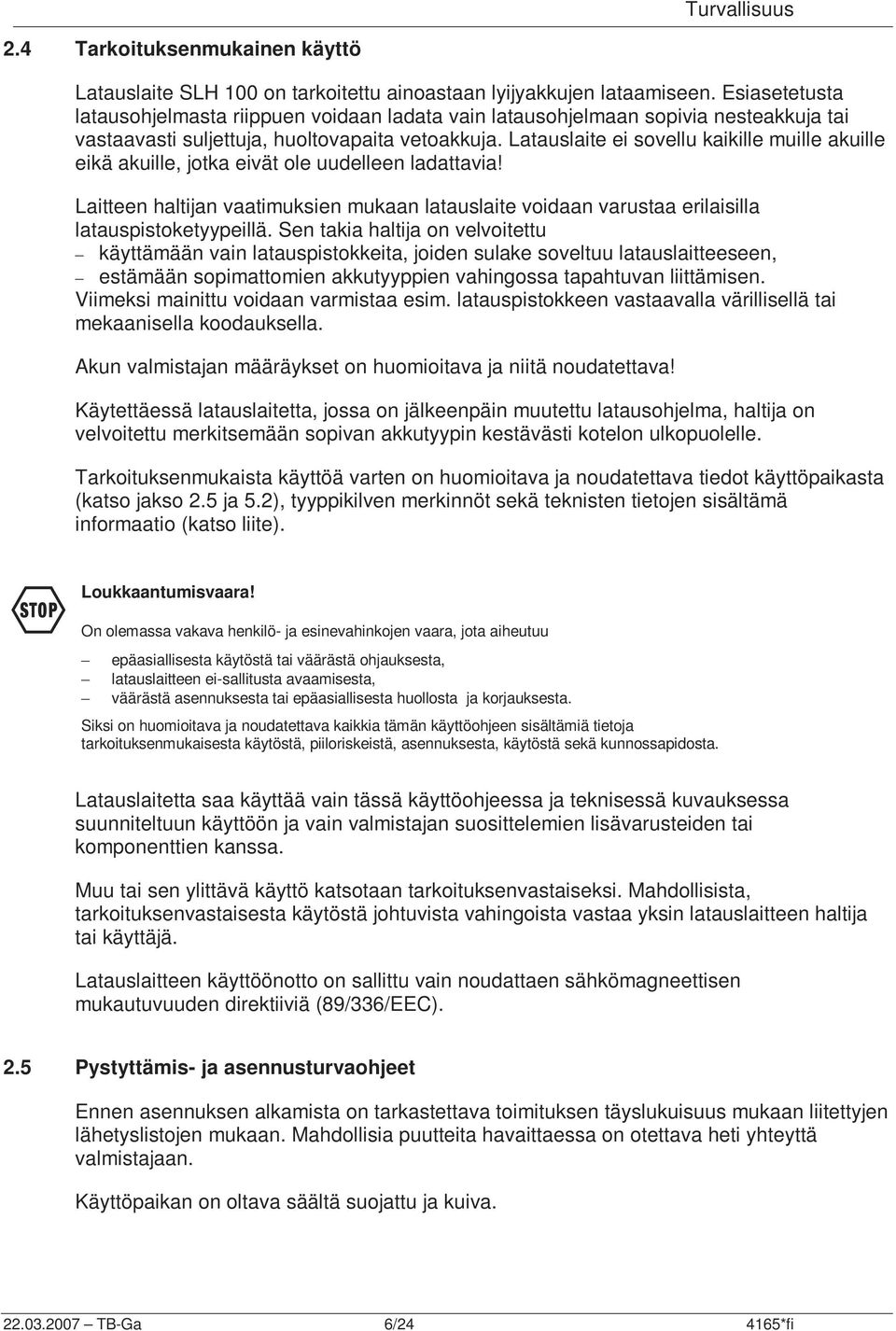

6 Turvallisuus 2.4 Tarkoituksenmukainen käyttö Latauslaite SLH 100 on tarkoitettu ainoastaan lyijyakkujen lataamiseen. Esiasetetusta latausohjelmasta riippuen voidaan ladata vain latausohjelmaan sopivia nesteakkuja tai vastaavasti suljettuja, huoltovapaita vetoakkuja. Latauslaite ei sovellu kaikille muille akuille eikä akuille, jotka eivät ole uudelleen ladattavia! Laitteen haltijan vaatimuksien mukaan latauslaite voidaan varustaa erilaisilla latauspistoketyypeillä. Sen takia haltija on velvoitettu käyttämään vain latauspistokkeita, joiden sulake soveltuu latauslaitteeseen, estämään sopimattomien akkutyyppien vahingossa tapahtuvan liittämisen. Viimeksi mainittu voidaan varmistaa esim. latauspistokkeen vastaavalla värillisellä tai mekaanisella koodauksella. Akun valmistajan määräykset on huomioitava ja niitä noudatettava! Käytettäessä latauslaitetta, jossa on jälkeenpäin muutettu latausohjelma, haltija on velvoitettu merkitsemään sopivan akkutyypin kestävästi kotelon ulkopuolelle. Tarkoituksenmukaista käyttöä varten on huomioitava ja noudatettava tiedot käyttöpaikasta (katso jakso 2.5 ja 5.2), tyyppikilven merkinnöt sekä teknisten tietojen sisältämä informaatio (katso liite). F Loukkaantumisvaara! On olemassa vakava henkilö- ja esinevahinkojen vaara, jota aiheutuu epäasiallisesta käytöstä tai väärästä ohjauksesta, latauslaitteen ei-sallitusta avaamisesta, väärästä asennuksesta tai epäasiallisesta huollosta ja korjauksesta. Siksi on huomioitava ja noudatettava kaikkia tämän käyttöohjeen sisältämiä tietoja tarkoituksenmukaisesta käytöstä, piiloriskeistä, asennuksesta, käytöstä sekä kunnossapidosta. Latauslaitetta saa käyttää vain tässä käyttöohjeessa ja teknisessä kuvauksessa suunniteltuun käyttöön ja vain valmistajan suosittelemien lisävarusteiden tai komponenttien kanssa. Muu tai sen ylittävä käyttö katsotaan tarkoituksenvastaiseksi. Mahdollisista, tarkoituksenvastaisesta käytöstä johtuvista vahingoista vastaa yksin latauslaitteen haltija tai käyttäjä. Latauslaitteen käyttöönotto on sallittu vain noudattaen sähkömagneettisen mukautuvuuden direktiiviä (89/336/EEC). 2.5 Pystyttämis- ja asennusturvaohjeet Ennen asennuksen alkamista on tarkastettava toimituksen täyslukuisuus mukaan liitettyjen lähetyslistojen mukaan. Mahdollisia puutteita havaittaessa on otettava heti yhteyttä valmistajaan. Käyttöpaikan on oltava säältä suojattu ja kuiva TB-Ga 6/ *fi

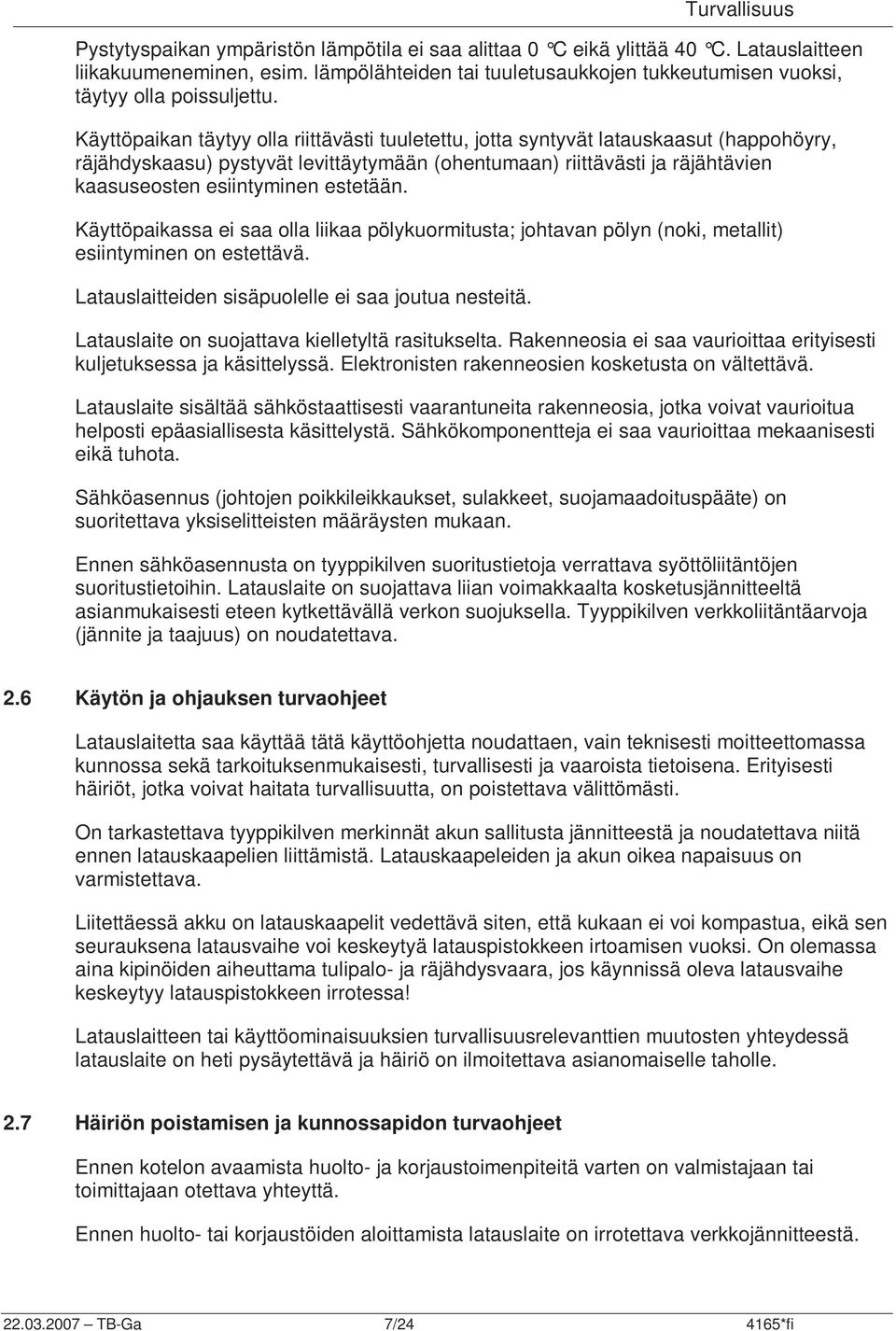

7 Turvallisuus Pystytyspaikan ympäristön lämpötila ei saa alittaa 0 C eikä ylittää 40 C. Latauslaitteen liikakuumeneminen, esim. lämpölähteiden tai tuuletusaukkojen tukkeutumisen vuoksi, täytyy olla poissuljettu. Käyttöpaikan täytyy olla riittävästi tuuletettu, jotta syntyvät latauskaasut (happohöyry, räjähdyskaasu) pystyvät levittäytymään (ohentumaan) riittävästi ja räjähtävien kaasuseosten esiintyminen estetään. Käyttöpaikassa ei saa olla liikaa pölykuormitusta; johtavan pölyn (noki, metallit) esiintyminen on estettävä. Latauslaitteiden sisäpuolelle ei saa joutua nesteitä. Latauslaite on suojattava kielletyltä rasitukselta. Rakenneosia ei saa vaurioittaa erityisesti kuljetuksessa ja käsittelyssä. Elektronisten rakenneosien kosketusta on vältettävä. Latauslaite sisältää sähköstaattisesti vaarantuneita rakenneosia, jotka voivat vaurioitua helposti epäasiallisesta käsittelystä. Sähkökomponentteja ei saa vaurioittaa mekaanisesti eikä tuhota. Sähköasennus (johtojen poikkileikkaukset, sulakkeet, suojamaadoituspääte) on suoritettava yksiselitteisten määräysten mukaan. Ennen sähköasennusta on tyyppikilven suoritustietoja verrattava syöttöliitäntöjen suoritustietoihin. Latauslaite on suojattava liian voimakkaalta kosketusjännitteeltä asianmukaisesti eteen kytkettävällä verkon suojuksella. Tyyppikilven verkkoliitäntäarvoja (jännite ja taajuus) on noudatettava. 2.6 Käytön ja ohjauksen turvaohjeet Latauslaitetta saa käyttää tätä käyttöohjetta noudattaen, vain teknisesti moitteettomassa kunnossa sekä tarkoituksenmukaisesti, turvallisesti ja vaaroista tietoisena. Erityisesti häiriöt, jotka voivat haitata turvallisuutta, on poistettava välittömästi. On tarkastettava tyyppikilven merkinnät akun sallitusta jännitteestä ja noudatettava niitä ennen latauskaapelien liittämistä. Latauskaapeleiden ja akun oikea napaisuus on varmistettava. Liitettäessä akku on latauskaapelit vedettävä siten, että kukaan ei voi kompastua, eikä sen seurauksena latausvaihe voi keskeytyä latauspistokkeen irtoamisen vuoksi. On olemassa aina kipinöiden aiheuttama tulipalo- ja räjähdysvaara, jos käynnissä oleva latausvaihe keskeytyy latauspistokkeen irrotessa! Latauslaitteen tai käyttöominaisuuksien turvallisuusrelevanttien muutosten yhteydessä latauslaite on heti pysäytettävä ja häiriö on ilmoitettava asianomaiselle taholle. 2.7 Häiriön poistamisen ja kunnossapidon turvaohjeet Ennen kotelon avaamista huolto- ja korjaustoimenpiteitä varten on valmistajaan tai toimittajaan otettava yhteyttä. Ennen huolto- tai korjaustöiden aloittamista latauslaite on irrotettava verkkojännitteestä TB-Ga 7/ *fi

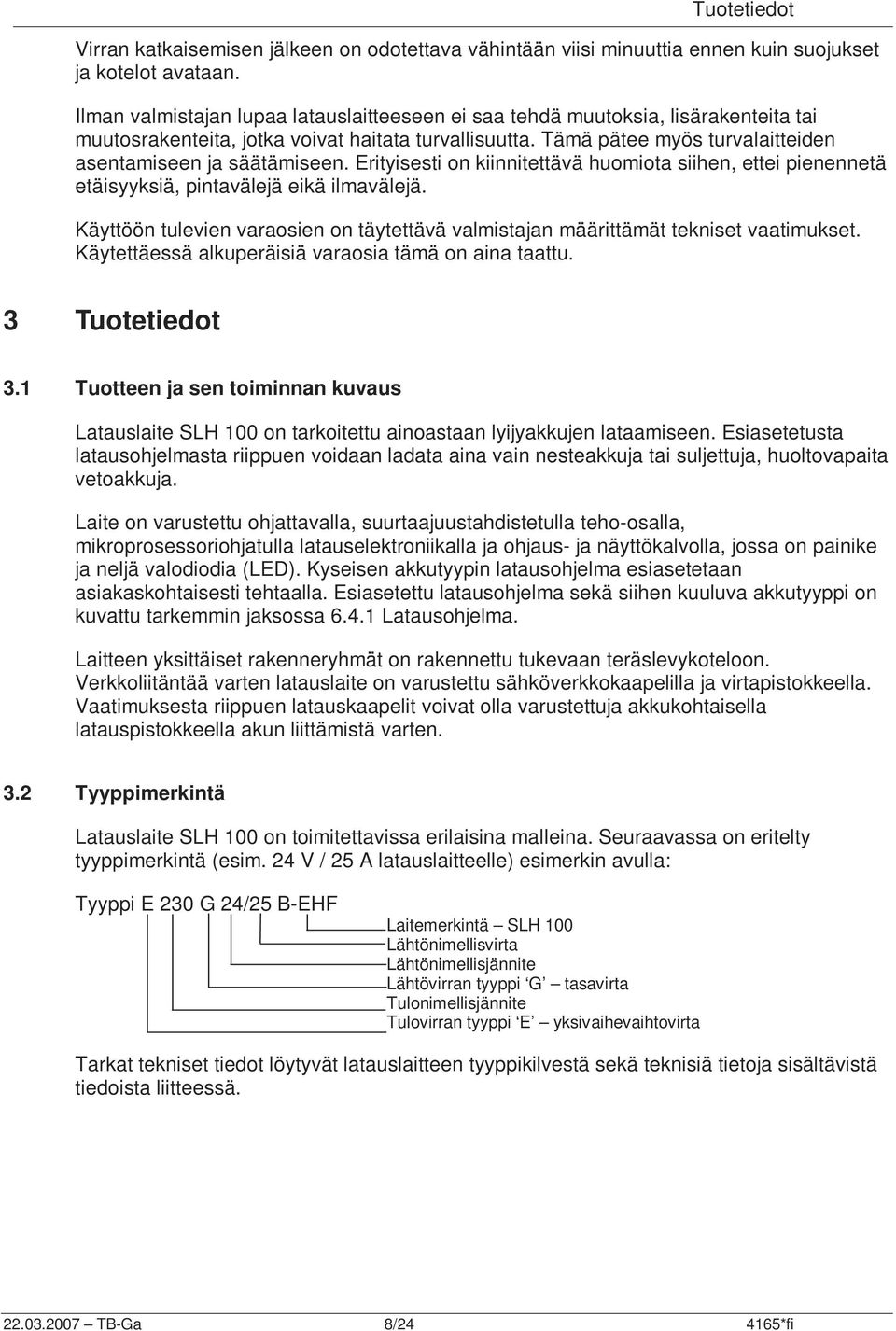

8 Tuotetiedot Virran katkaisemisen jälkeen on odotettava vähintään viisi minuuttia ennen kuin suojukset ja kotelot avataan. Ilman valmistajan lupaa latauslaitteeseen ei saa tehdä muutoksia, lisärakenteita tai muutosrakenteita, jotka voivat haitata turvallisuutta. Tämä pätee myös turvalaitteiden asentamiseen ja säätämiseen. Erityisesti on kiinnitettävä huomiota siihen, ettei pienennetä etäisyyksiä, pintavälejä eikä ilmavälejä. Käyttöön tulevien varaosien on täytettävä valmistajan määrittämät tekniset vaatimukset. Käytettäessä alkuperäisiä varaosia tämä on aina taattu. 3 Tuotetiedot 3.1 Tuotteen ja sen toiminnan kuvaus Latauslaite SLH 100 on tarkoitettu ainoastaan lyijyakkujen lataamiseen. Esiasetetusta latausohjelmasta riippuen voidaan ladata aina vain nesteakkuja tai suljettuja, huoltovapaita vetoakkuja. Laite on varustettu ohjattavalla, suurtaajuustahdistetulla teho-osalla, mikroprosessoriohjatulla latauselektroniikalla ja ohjaus- ja näyttökalvolla, jossa on painike ja neljä valodiodia (LED). Kyseisen akkutyypin latausohjelma esiasetetaan asiakaskohtaisesti tehtaalla. Esiasetettu latausohjelma sekä siihen kuuluva akkutyyppi on kuvattu tarkemmin jaksossa Latausohjelma. Laitteen yksittäiset rakenneryhmät on rakennettu tukevaan teräslevykoteloon. Verkkoliitäntää varten latauslaite on varustettu sähköverkkokaapelilla ja virtapistokkeella. Vaatimuksesta riippuen latauskaapelit voivat olla varustettuja akkukohtaisella latauspistokkeella akun liittämistä varten. 3.2 Tyyppimerkintä Latauslaite SLH 100 on toimitettavissa erilaisina malleina. Seuraavassa on eritelty tyyppimerkintä (esim. 24 V / 25 A latauslaitteelle) esimerkin avulla: Tyyppi E 230 G 24/25 B-EHF Laitemerkintä SLH 100 Lähtönimellisvirta Lähtönimellisjännite Lähtövirran tyyppi G tasavirta Tulonimellisjännite Tulovirran tyyppi E yksivaihevaihtovirta Tarkat tekniset tiedot löytyvät latauslaitteen tyyppikilvestä sekä teknisiä tietoja sisältävistä tiedoista liitteessä TB-Ga 8/ *fi

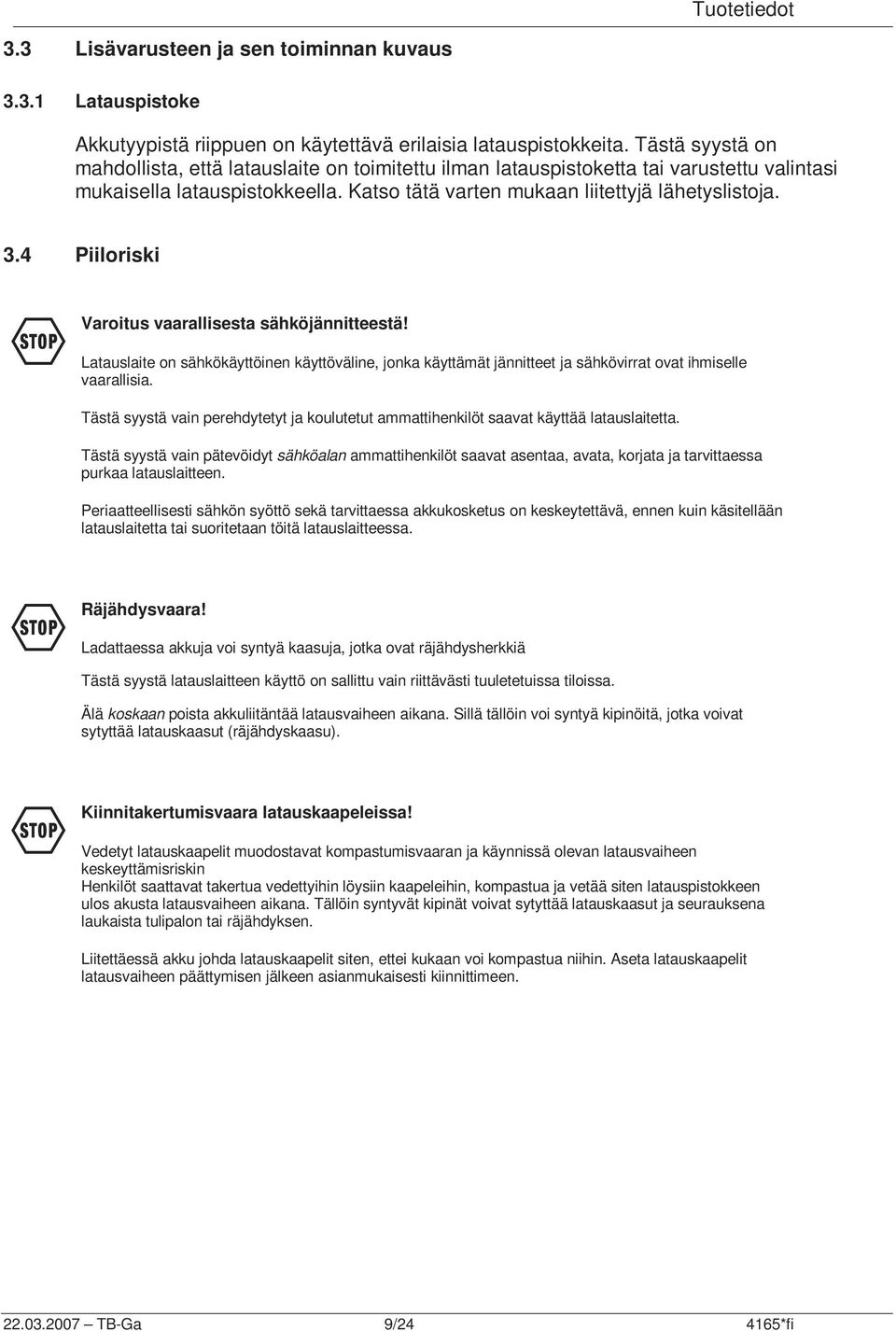

9 Tuotetiedot 3.3 Lisävarusteen ja sen toiminnan kuvaus Latauspistoke Akkutyypistä riippuen on käytettävä erilaisia latauspistokkeita. Tästä syystä on mahdollista, että latauslaite on toimitettu ilman latauspistoketta tai varustettu valintasi mukaisella latauspistokkeella. Katso tätä varten mukaan liitettyjä lähetyslistoja. 3.4 Piiloriski F Varoitus vaarallisesta sähköjännitteestä! Latauslaite on sähkökäyttöinen käyttöväline, jonka käyttämät jännitteet ja sähkövirrat ovat ihmiselle vaarallisia. Tästä syystä vain perehdytetyt ja koulutetut ammattihenkilöt saavat käyttää latauslaitetta. Tästä syystä vain pätevöidyt sähköalan ammattihenkilöt saavat asentaa, avata, korjata ja tarvittaessa purkaa latauslaitteen. Periaatteellisesti sähkön syöttö sekä tarvittaessa akkukosketus on keskeytettävä, ennen kuin käsitellään latauslaitetta tai suoritetaan töitä latauslaitteessa. F Räjähdysvaara! Ladattaessa akkuja voi syntyä kaasuja, jotka ovat räjähdysherkkiä Tästä syystä latauslaitteen käyttö on sallittu vain riittävästi tuuletetuissa tiloissa. Älä koskaan poista akkuliitäntää latausvaiheen aikana. Sillä tällöin voi syntyä kipinöitä, jotka voivat sytyttää latauskaasut (räjähdyskaasu). F Kiinnitakertumisvaara latauskaapeleissa! Vedetyt latauskaapelit muodostavat kompastumisvaaran ja käynnissä olevan latausvaiheen keskeyttämisriskin Henkilöt saattavat takertua vedettyihin löysiin kaapeleihin, kompastua ja vetää siten latauspistokkeen ulos akusta latausvaiheen aikana. Tällöin syntyvät kipinät voivat sytyttää latauskaasut ja seurauksena laukaista tulipalon tai räjähdyksen. Liitettäessä akku johda latauskaapelit siten, ettei kukaan voi kompastua niihin. Aseta latauskaapelit latausvaiheen päättymisen jälkeen asianmukaisesti kiinnittimeen TB-Ga 9/ *fi

10 Tuotetiedot M Huomio! Jos liitetään väärä akku latauslaitteeseen, seurauksena voi olla latauslaitteen ja akun vaurioituminen: Akusta voi lähteä liikaa kaasuja, akku voi kiehua kuivaksi tai jopa räjähtää! Tarkasta aina, onko latauslaite säädetty akkutyypin mukaan. Epäselvissä tapauksissa ota yhteyttä pätevään ammattihenkilökuntaan. M Huomio! Ladattaessa akkuja voi syntyä syövyttäviä happokaasuja. Happokaasut voivat aiheuttaa oikosulkuja sähkölaitteisiin (tulipalovaara) ja syövyttää rakenneosia! Sijoita tästä syystä akut aina latausasemien viereen, joten nousevat happokaasut voivat levittäytyä vapaasti (ohentua) käyttöpaikassa ja poistua sieltä. 3.5 Suojalaitteiden kuvaus Latauslaite on suunniteltu ja rakennettu tekniikan hyväksyttyjen sääntöjen mukaan. Tarkoituksenmukaisessa käytössä ei ole olemassa käyttöhenkilökunnan tai kolmansien henkilöiden turvallisuutta ja terveyttä uhkaavia vaaroja. Kaikki jännitteiset rakenneryhmät on varustettu koteloilla ja suojuksilla, jotka voidaan irrottaa vain työkalujen avulla. Kaikki kaapelit ja pistokkeet on suojattu ja maadoitettu asianmukaisesti. Latauslaite on suunniteltu suojatyypin IP 21 mukaan. Kaikki sähkökäyttöiset tai elektroniset rakenneosat on varustettu CE-merkinnöillä; kaikkia tarvittavia eristysvälejä on noudatettu. Kaikki virtapiirit on varmistettu ensiö- ja toisiopuolisilla sulakkeilla, joilla on määritetty sähkövirran voimakkuus ja laukaisuominaisuus. Kaikki metalliset rakenneosat on maadoitettu suojajohdinjärjestelmällä. Latauslaite on varustettu automaattisella katkaisutoiminnolla, joka reagoi heti kuin akun esiasetettu maksimaalinen lataustila on saavutettu. Näin estetään ylilataus ja räjähtävien höyryjen liika kaasuttaminen TB-Ga 10/ *fi

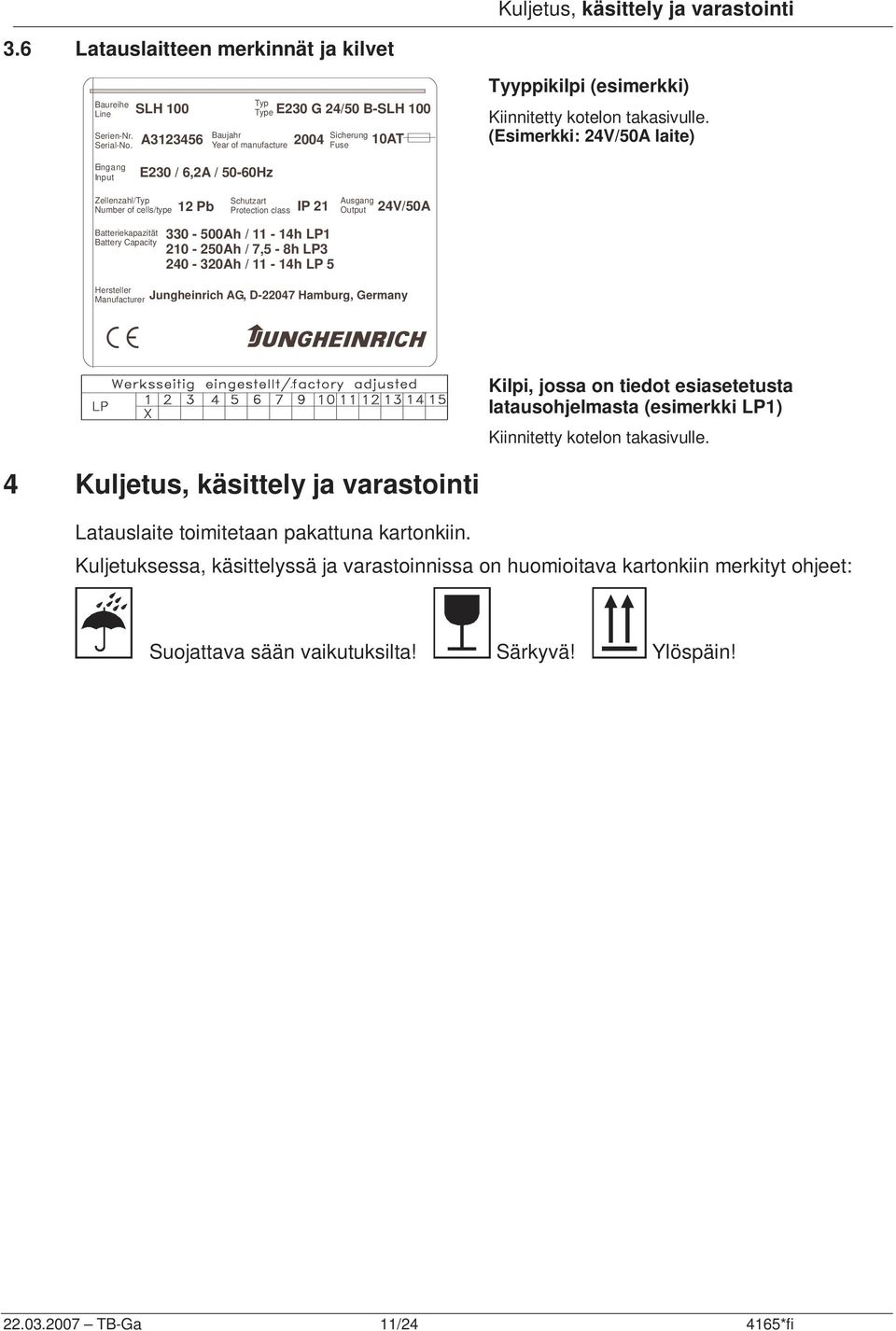

11 Kuljetus, käsittely ja varastointi 3.6 Latauslaitteen merkinnät ja kilvet Baureihe Line Serien-Nr. Serial-No. SLH 100 A Typ Type Baujahr Year of manufacture E230 G 24/50 B-SLH 100 Sicherung Fuse AT Tyyppikilpi (esimerkki) Kiinnitetty kotelon takasivulle. (Esimerkki: 24V/50A laite) Eingang Input E230 / 6,2A / 50-60Hz Zellenzahl/Typ Number of cells/type Batteriekapazität Battery Capacity Hersteller Manufacturer e Schutzart Protection class Ausgang Output 12 Pb IP 21 24V/50A Ah / 11-14h LP Ah / 7,5-8h LP Ah / 11-14h LP 5 Jungheinrich AG, D Hamburg, Germany öjungheinrich Kilpi, jossa on tiedot esiasetetusta latausohjelmasta (esimerkki LP1) Kiinnitetty kotelon takasivulle. 4 Kuljetus, käsittely ja varastointi Latauslaite toimitetaan pakattuna kartonkiin. Kuljetuksessa, käsittelyssä ja varastoinnissa on huomioitava kartonkiin merkityt ohjeet: Suojattava sään vaikutuksilta! Särkyvä! Ylöspäin! TB-Ga 11/ *fi

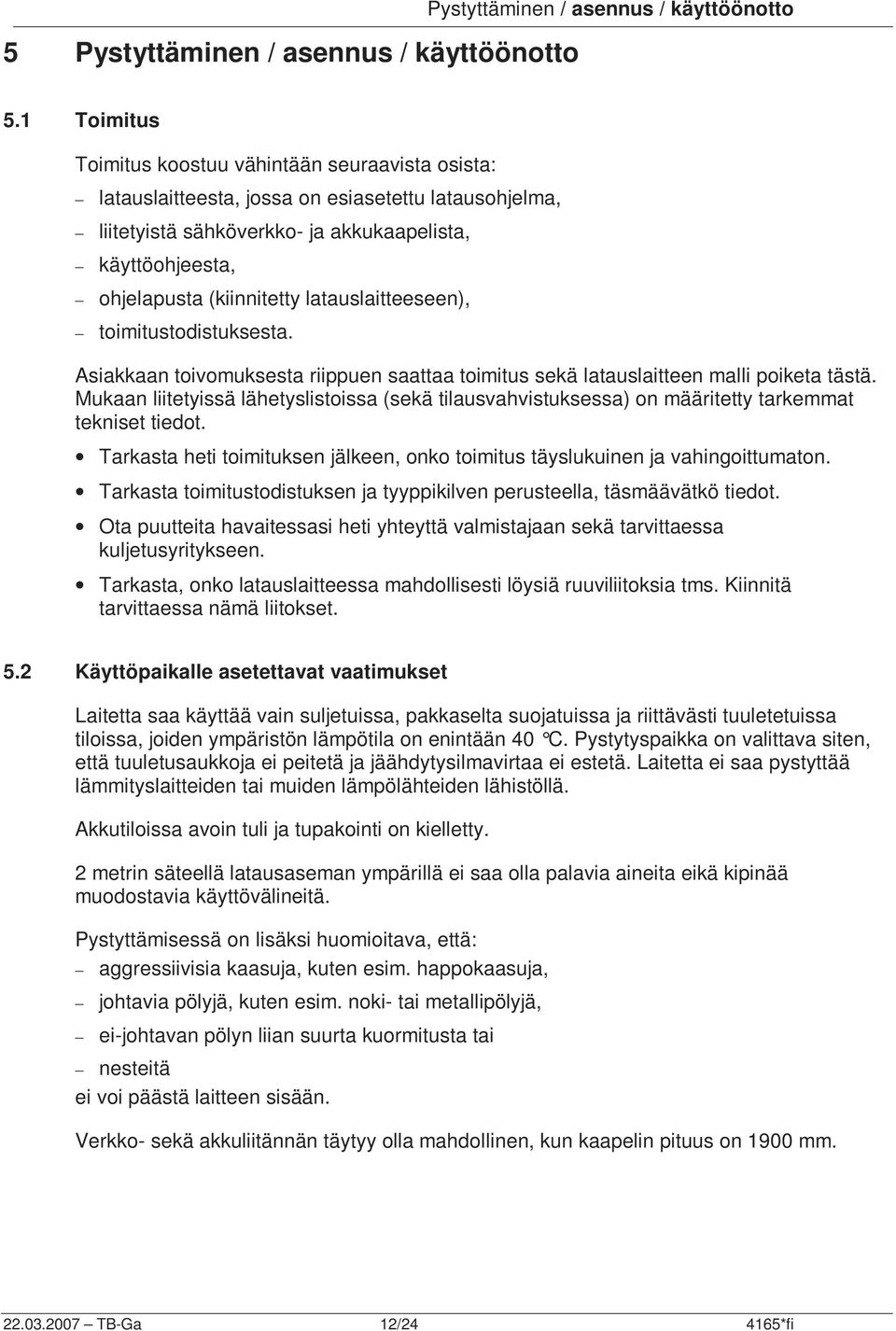

12 5 Pystyttäminen / asennus / käyttöönotto Pystyttäminen / asennus / käyttöönotto 5.1 Toimitus Toimitus koostuu vähintään seuraavista osista: latauslaitteesta, jossa on esiasetettu latausohjelma, liitetyistä sähköverkko- ja akkukaapelista, käyttöohjeesta, ohjelapusta (kiinnitetty latauslaitteeseen), toimitustodistuksesta. Asiakkaan toivomuksesta riippuen saattaa toimitus sekä latauslaitteen malli poiketa tästä. Mukaan liitetyissä lähetyslistoissa (sekä tilausvahvistuksessa) on määritetty tarkemmat tekniset tiedot. Tarkasta heti toimituksen jälkeen, onko toimitus täyslukuinen ja vahingoittumaton. Tarkasta toimitustodistuksen ja tyyppikilven perusteella, täsmäävätkö tiedot. Ota puutteita havaitessasi heti yhteyttä valmistajaan sekä tarvittaessa kuljetusyritykseen. Tarkasta, onko latauslaitteessa mahdollisesti löysiä ruuviliitoksia tms. Kiinnitä tarvittaessa nämä liitokset. 5.2 Käyttöpaikalle asetettavat vaatimukset Laitetta saa käyttää vain suljetuissa, pakkaselta suojatuissa ja riittävästi tuuletetuissa tiloissa, joiden ympäristön lämpötila on enintään 40 C. Pystytyspaikka on valittava siten, että tuuletusaukkoja ei peitetä ja jäähdytysilmavirtaa ei estetä. Laitetta ei saa pystyttää lämmityslaitteiden tai muiden lämpölähteiden lähistöllä. Akkutiloissa avoin tuli ja tupakointi on kielletty. 2 metrin säteellä latausaseman ympärillä ei saa olla palavia aineita eikä kipinää muodostavia käyttövälineitä. Pystyttämisessä on lisäksi huomioitava, että: aggressiivisia kaasuja, kuten esim. happokaasuja, johtavia pölyjä, kuten esim. noki- tai metallipölyjä, ei-johtavan pölyn liian suurta kuormitusta tai nesteitä ei voi päästä laitteen sisään. Verkko- sekä akkuliitännän täytyy olla mahdollinen, kun kaapelin pituus on 1900 mm TB-Ga 12/ *fi

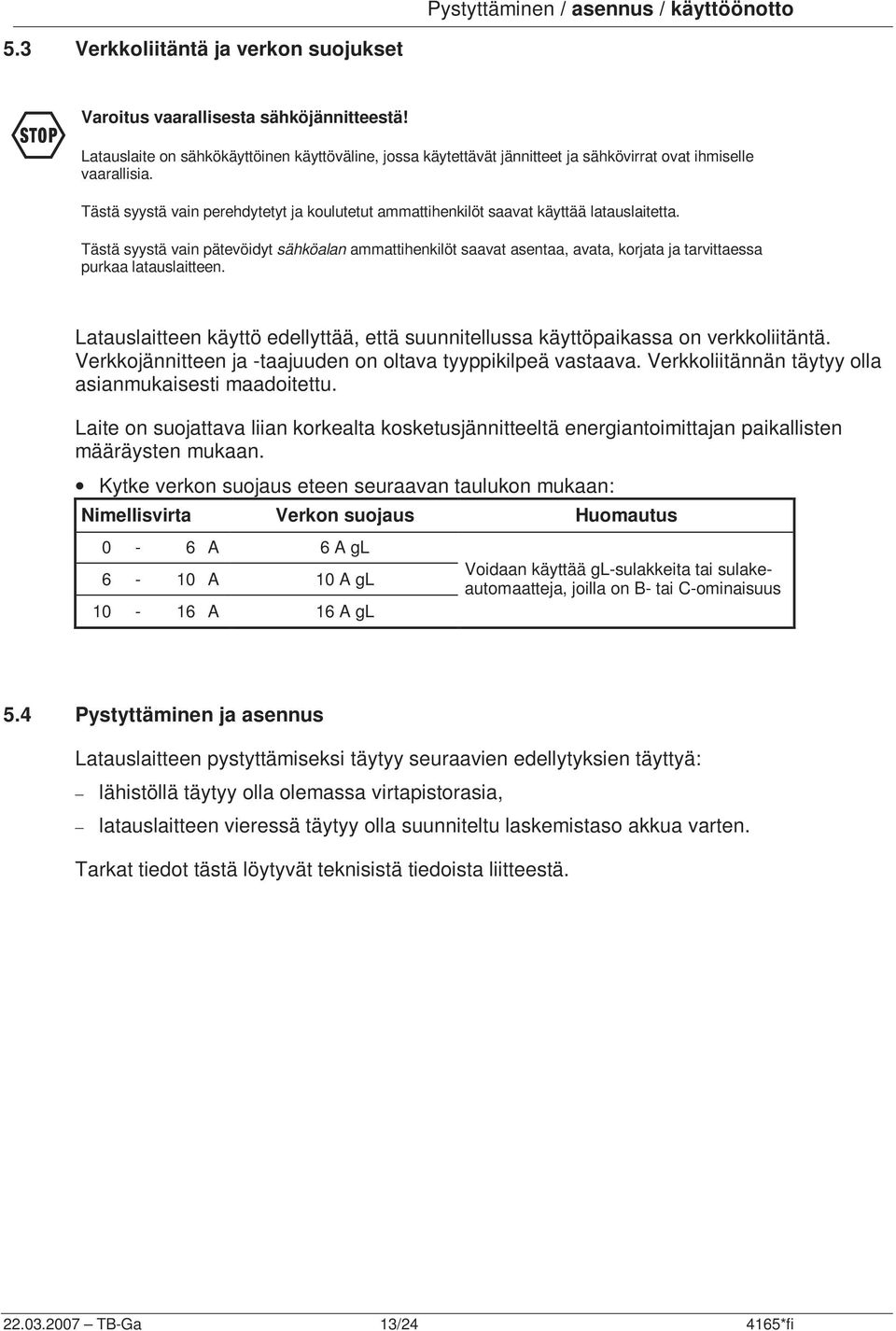

13 Pystyttäminen / asennus / käyttöönotto 5.3 Verkkoliitäntä ja verkon suojukset F Varoitus vaarallisesta sähköjännitteestä! Latauslaite on sähkökäyttöinen käyttöväline, jossa käytettävät jännitteet ja sähkövirrat ovat ihmiselle vaarallisia. Tästä syystä vain perehdytetyt ja koulutetut ammattihenkilöt saavat käyttää latauslaitetta. Tästä syystä vain pätevöidyt sähköalan ammattihenkilöt saavat asentaa, avata, korjata ja tarvittaessa purkaa latauslaitteen. Latauslaitteen käyttö edellyttää, että suunnitellussa käyttöpaikassa on verkkoliitäntä. Verkkojännitteen ja -taajuuden on oltava tyyppikilpeä vastaava. Verkkoliitännän täytyy olla asianmukaisesti maadoitettu. Laite on suojattava liian korkealta kosketusjännitteeltä energiantoimittajan paikallisten määräysten mukaan. Kytke verkon suojaus eteen seuraavan taulukon mukaan: Nimellisvirta Verkon suojaus Huomautus 0-6 A 6 A gl 6-10 A 10 A gl A 16 A gl Voidaan käyttää gl-sulakkeita tai sulakeautomaatteja, joilla on B- tai C-ominaisuus 5.4 Pystyttäminen ja asennus Latauslaitteen pystyttämiseksi täytyy seuraavien edellytyksien täyttyä: lähistöllä täytyy olla olemassa virtapistorasia, latauslaitteen vieressä täytyy olla suunniteltu laskemistaso akkua varten. Tarkat tiedot tästä löytyvät teknisistä tiedoista liitteestä TB-Ga 13/ *fi

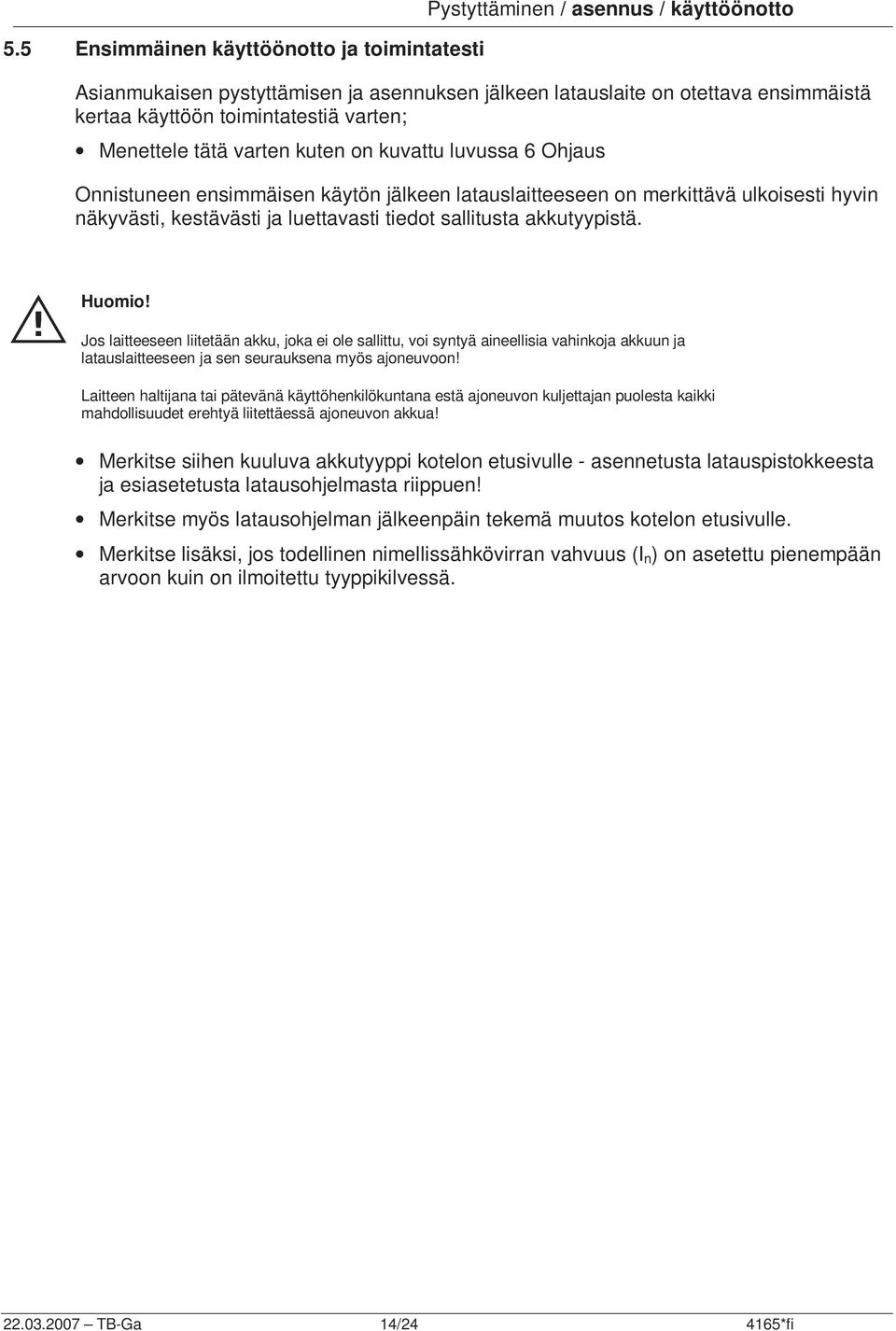

14 5.5 Ensimmäinen käyttöönotto ja toimintatesti Pystyttäminen / asennus / käyttöönotto Asianmukaisen pystyttämisen ja asennuksen jälkeen latauslaite on otettava ensimmäistä kertaa käyttöön toimintatestiä varten; Menettele tätä varten kuten on kuvattu luvussa 6 Ohjaus Onnistuneen ensimmäisen käytön jälkeen latauslaitteeseen on merkittävä ulkoisesti hyvin näkyvästi, kestävästi ja luettavasti tiedot sallitusta akkutyypistä. M Huomio! Jos laitteeseen liitetään akku, joka ei ole sallittu, voi syntyä aineellisia vahinkoja akkuun ja latauslaitteeseen ja sen seurauksena myös ajoneuvoon! Laitteen haltijana tai pätevänä käyttöhenkilökuntana estä ajoneuvon kuljettajan puolesta kaikki mahdollisuudet erehtyä liitettäessä ajoneuvon akkua! Merkitse siihen kuuluva akkutyyppi kotelon etusivulle - asennetusta latauspistokkeesta ja esiasetetusta latausohjelmasta riippuen! Merkitse myös latausohjelman jälkeenpäin tekemä muutos kotelon etusivulle. Merkitse lisäksi, jos todellinen nimellissähkövirran vahvuus (I n ) on asetettu pienempään arvoon kuin on ilmoitettu tyyppikilvessä TB-Ga 14/ *fi

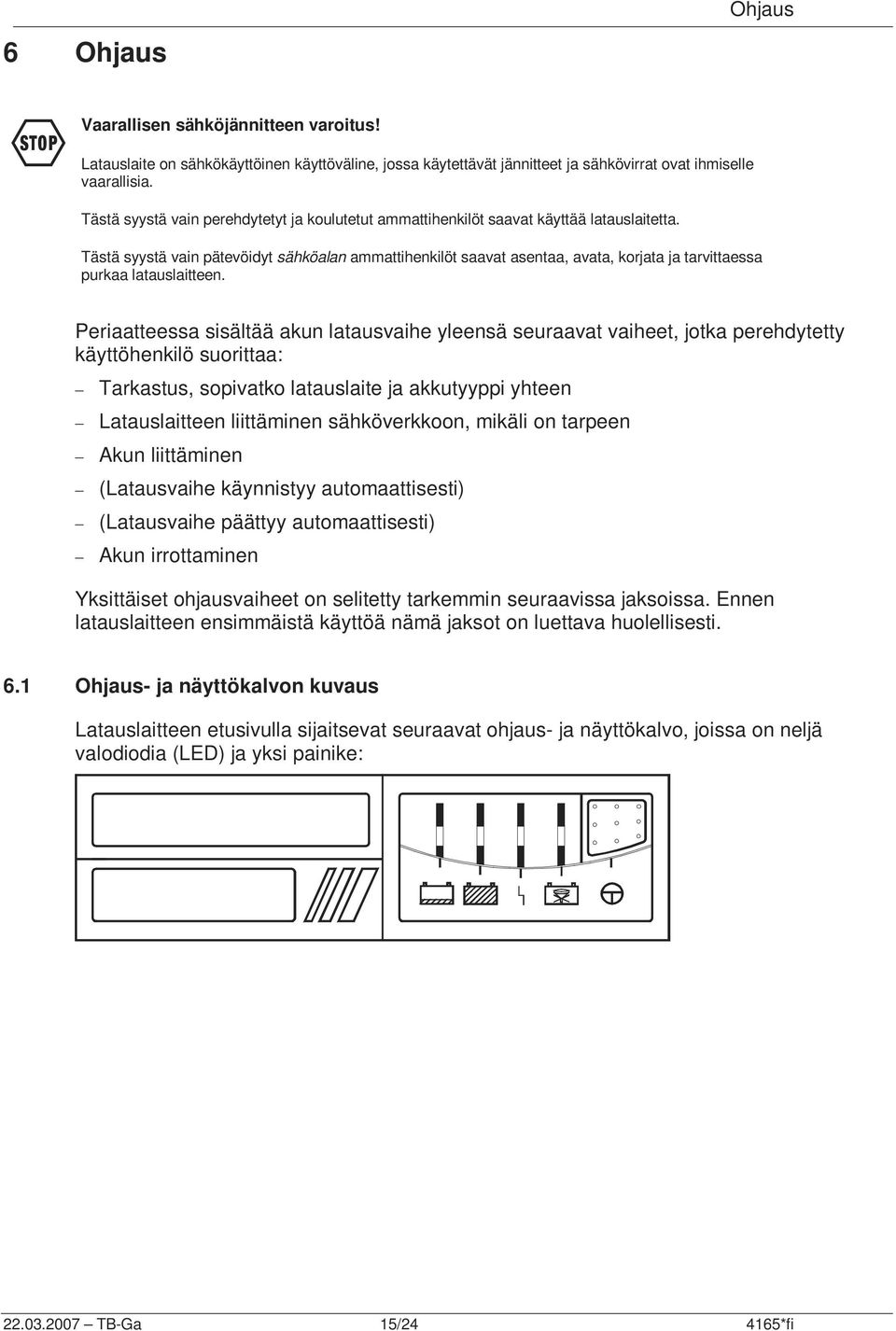

15 6 Ohjaus Ohjaus F Vaarallisen sähköjännitteen varoitus! Latauslaite on sähkökäyttöinen käyttöväline, jossa käytettävät jännitteet ja sähkövirrat ovat ihmiselle vaarallisia. Tästä syystä vain perehdytetyt ja koulutetut ammattihenkilöt saavat käyttää latauslaitetta. Tästä syystä vain pätevöidyt sähköalan ammattihenkilöt saavat asentaa, avata, korjata ja tarvittaessa purkaa latauslaitteen. Periaatteessa sisältää akun latausvaihe yleensä seuraavat vaiheet, jotka perehdytetty käyttöhenkilö suorittaa: Tarkastus, sopivatko latauslaite ja akkutyyppi yhteen Latauslaitteen liittäminen sähköverkkoon, mikäli on tarpeen Akun liittäminen (Latausvaihe käynnistyy automaattisesti) (Latausvaihe päättyy automaattisesti) Akun irrottaminen Yksittäiset ohjausvaiheet on selitetty tarkemmin seuraavissa jaksoissa. Ennen latauslaitteen ensimmäistä käyttöä nämä jaksot on luettava huolellisesti. 6.1 Ohjaus- ja näyttökalvon kuvaus Latauslaitteen etusivulla sijaitsevat seuraavat ohjaus- ja näyttökalvo, joissa on neljä valodiodia (LED) ja yksi painike: TB-Ga 15/ *fi

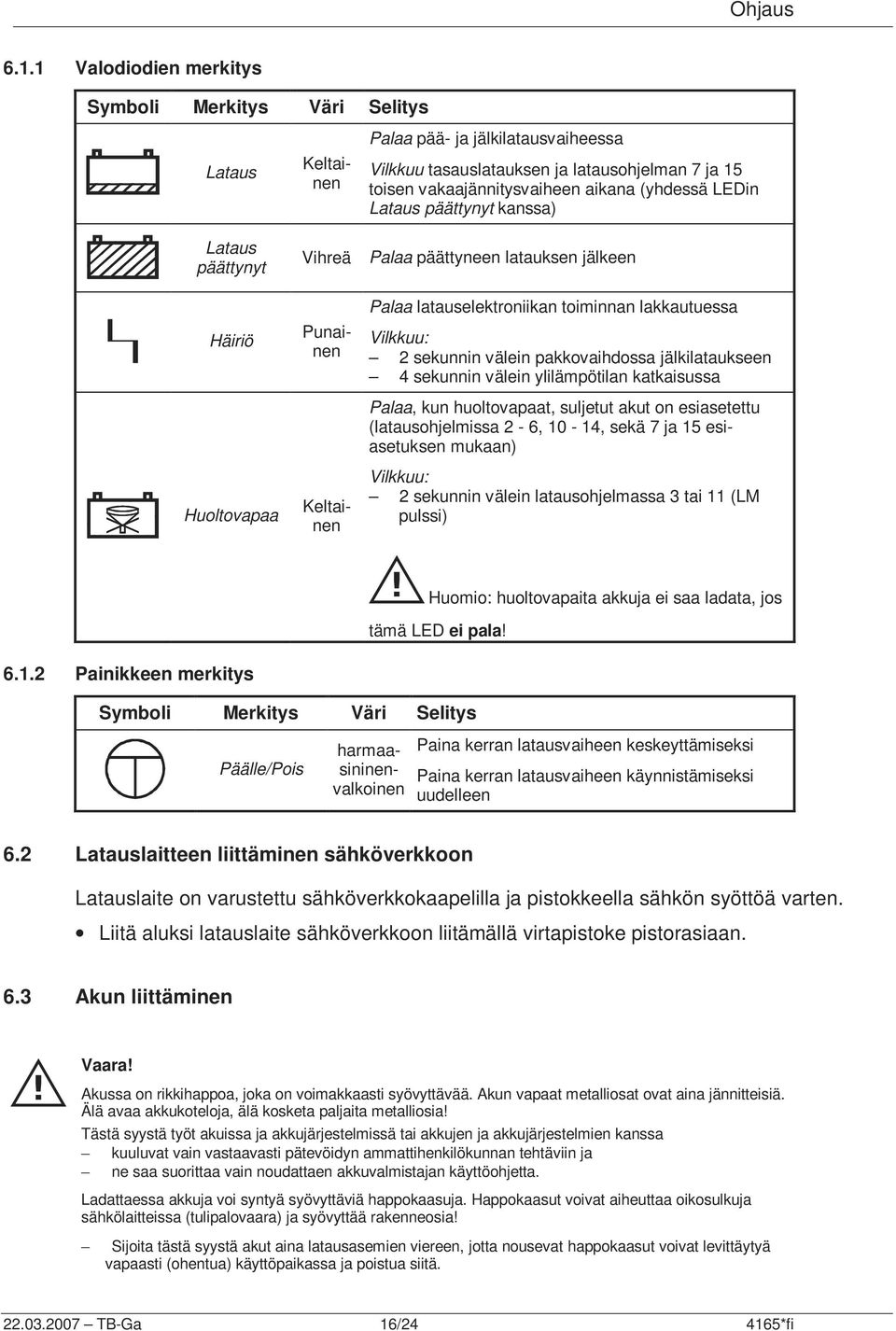

16 Ohjaus Valodiodien merkitys Symboli Merkitys Väri Selitys Lataus Lataus päättynyt Häiriö Huoltovapaa Vihreä Keltainen Punainen Palaa pää- ja jälkilatausvaiheessa Vilkkuu tasauslatauksen ja latausohjelman 7 ja 15 toisen vakaajännitysvaiheen aikana (yhdessä LEDin Lataus päättynyt kanssa) Palaa päättyneen latauksen jälkeen Palaa latauselektroniikan toiminnan lakkautuessa Vilkkuu: 2 sekunnin välein pakkovaihdossa jälkilataukseen 4 sekunnin välein ylilämpötilan katkaisussa Palaa, kun huoltovapaat, suljetut akut on esiasetettu (latausohjelmissa 2-6, 10-14, sekä 7 ja 15 esiasetuksen mukaan) Vilkkuu: 2 sekunnin välein latausohjelmassa 3 tai 11 (LM pulssi) Painikkeen merkitys M Huomio: huoltovapaita akkuja ei saa ladata, jos tämä LED ei pala! Symboli Merkitys Väri Selitys Päälle/Pois Keltainen harmaasininenvalkoinen Paina kerran latausvaiheen keskeyttämiseksi Paina kerran latausvaiheen käynnistämiseksi uudelleen 6.2 Latauslaitteen liittäminen sähköverkkoon Latauslaite on varustettu sähköverkkokaapelilla ja pistokkeella sähkön syöttöä varten. Liitä aluksi latauslaite sähköverkkoon liitämällä virtapistoke pistorasiaan. 6.3 Akun liittäminen M Vaara! Akussa on rikkihappoa, joka on voimakkaasti syövyttävää. Akun vapaat metalliosat ovat aina jännitteisiä. Älä avaa akkukoteloja, älä kosketa paljaita metalliosia! Tästä syystä työt akuissa ja akkujärjestelmissä tai akkujen ja akkujärjestelmien kanssa kuuluvat vain vastaavasti pätevöidyn ammattihenkilökunnan tehtäviin ja ne saa suorittaa vain noudattaen akkuvalmistajan käyttöohjetta. Ladattaessa akkuja voi syntyä syövyttäviä happokaasuja. Happokaasut voivat aiheuttaa oikosulkuja sähkölaitteissa (tulipalovaara) ja syövyttää rakenneosia! Sijoita tästä syystä akut aina latausasemien viereen, jotta nousevat happokaasut voivat levittäytyä vapaasti (ohentua) käyttöpaikassa ja poistua siitä TB-Ga 16/ *fi

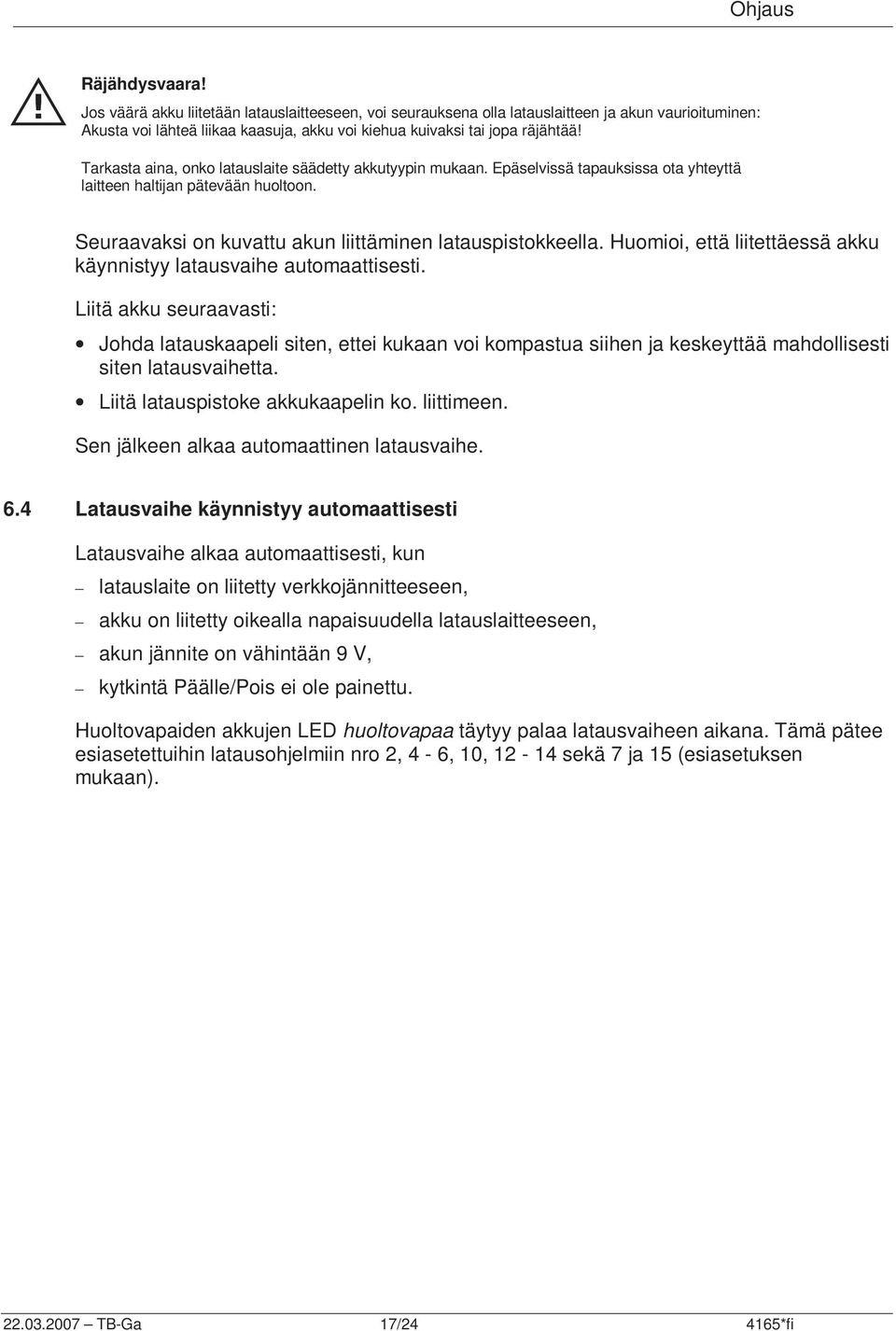

17 Ohjaus M Räjähdysvaara! Jos väärä akku liitetään latauslaitteeseen, voi seurauksena olla latauslaitteen ja akun vaurioituminen: Akusta voi lähteä liikaa kaasuja, akku voi kiehua kuivaksi tai jopa räjähtää! Tarkasta aina, onko latauslaite säädetty akkutyypin mukaan. Epäselvissä tapauksissa ota yhteyttä laitteen haltijan pätevään huoltoon. Seuraavaksi on kuvattu akun liittäminen latauspistokkeella. Huomioi, että liitettäessä akku käynnistyy latausvaihe automaattisesti. Liitä akku seuraavasti: Johda latauskaapeli siten, ettei kukaan voi kompastua siihen ja keskeyttää mahdollisesti siten latausvaihetta. Liitä latauspistoke akkukaapelin ko. liittimeen. Sen jälkeen alkaa automaattinen latausvaihe. 6.4 Latausvaihe käynnistyy automaattisesti Latausvaihe alkaa automaattisesti, kun latauslaite on liitetty verkkojännitteeseen, akku on liitetty oikealla napaisuudella latauslaitteeseen, akun jännite on vähintään 9 V, kytkintä Päälle/Pois ei ole painettu. Huoltovapaiden akkujen LED huoltovapaa täytyy palaa latausvaiheen aikana. Tämä pätee esiasetettuihin latausohjelmiin nro 2, 4-6, 10, sekä 7 ja 15 (esiasetuksen mukaan) TB-Ga 17/ *fi

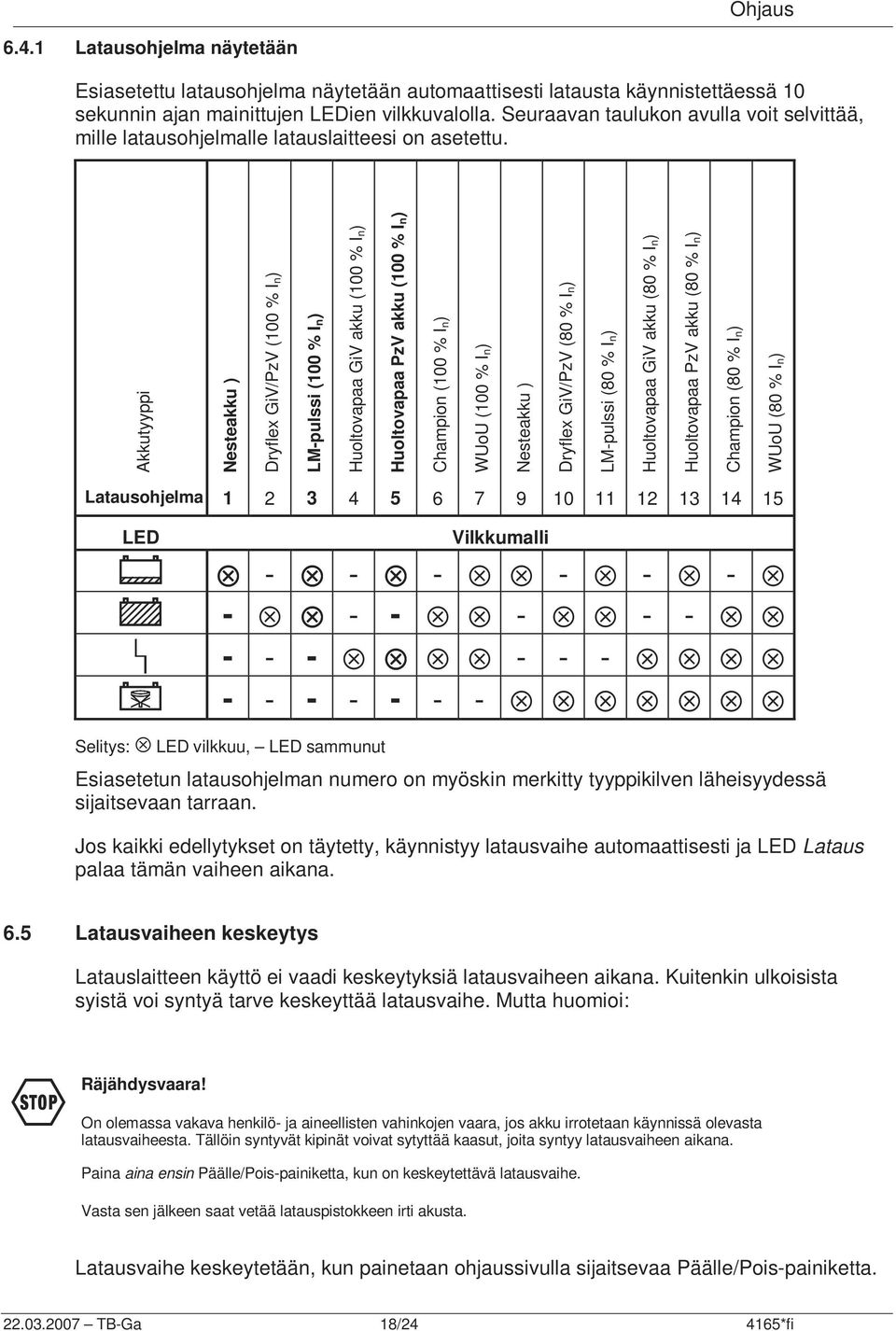

18 Ohjaus Latausohjelma näytetään Esiasetettu latausohjelma näytetään automaattisesti latausta käynnistettäessä 10 sekunnin ajan mainittujen LEDien vilkkuvalolla. Seuraavan taulukon avulla voit selvittää, mille latausohjelmalle latauslaitteesi on asetettu. Akkutyyppi Nesteakku ) Dryflex GiV/PzV (100 % In) LM-pulssi (100 % In) Huoltovapaa GiV akku (100 % In) Huoltovapaa PzV akku (100 % In) Champion (100 % In) WUoU (100 % In) Nesteakku ) Dryflex GiV/PzV (80 % In) LM-pulssi (80 % In) Huoltovapaa GiV akku (80 % In) Huoltovapaa PzV akku (80 % In) Champion (80 % In) WUoU (80 % In) Latausohjelma LED Vilkkumalli Selitys: LED vilkkuu, LED sammunut Esiasetetun latausohjelman numero on myöskin merkitty tyyppikilven läheisyydessä sijaitsevaan tarraan. Jos kaikki edellytykset on täytetty, käynnistyy latausvaihe automaattisesti ja LED Lataus palaa tämän vaiheen aikana. 6.5 Latausvaiheen keskeytys Latauslaitteen käyttö ei vaadi keskeytyksiä latausvaiheen aikana. Kuitenkin ulkoisista syistä voi syntyä tarve keskeyttää latausvaihe. Mutta huomioi: F Räjähdysvaara! On olemassa vakava henkilö- ja aineellisten vahinkojen vaara, jos akku irrotetaan käynnissä olevasta latausvaiheesta. Tällöin syntyvät kipinät voivat sytyttää kaasut, joita syntyy latausvaiheen aikana. Paina aina ensin Päälle/Pois-painiketta, kun on keskeytettävä latausvaihe. Vasta sen jälkeen saat vetää latauspistokkeen irti akusta. Latausvaihe keskeytetään, kun painetaan ohjaussivulla sijaitsevaa Päälle/Pois-painiketta TB-Ga 18/ *fi

19 Ohjaus Paina Päälle/Pois-painiketta kerran. Kaikki LEDit sammuvat. Latausvaihetta jatketaan heti kun Päälle/Pois-painiketta painetaan vielä kerran. Paina Päälle/Pois-painiketta vielä kerran. LED Lataus syttyy taas palamaan. Z Ohje! Normaalikäytössä latausvaihetta ei tulisi päättää ennen automaattista katkaisua. Ennenaikainen katkaisu johtaa akun vajaalataukseen. Tällä vähennetään akun käytettävissä olevaa kapasiteettia. 6.6 Latausvaihe päättyy automaattisesti Latausvaihe päättyy automaattisesti, kun latausohjelma on päättynyt, ts. akku on ladattu. Silloin LED Lataus päättynyt syttyy palamaan. Sen jälkeen akkua voidaan käyttää TB-Ga 19/ *fi

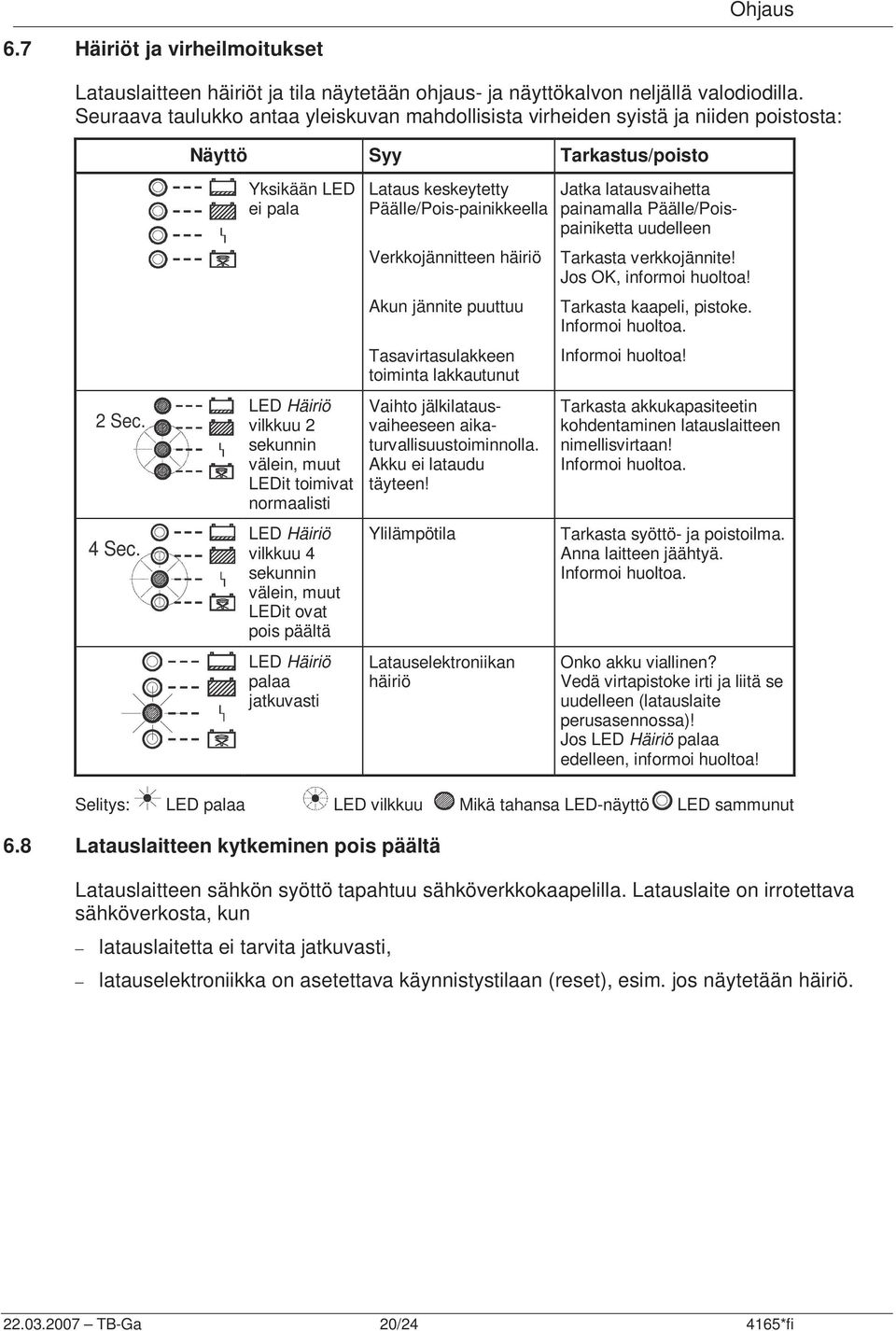

20 Ohjaus 6.7 Häiriöt ja virheilmoitukset Latauslaitteen häiriöt ja tila näytetään ohjaus- ja näyttökalvon neljällä valodiodilla. Seuraava taulukko antaa yleiskuvan mahdollisista virheiden syistä ja niiden poistosta: Näyttö Syy Tarkastus/poisto 2 Sec. 4 Sec. Yksikään LED ei pala LED Häiriö vilkkuu 2 sekunnin välein, muut LEDit toimivat normaalisti LED Häiriö vilkkuu 4 sekunnin välein, muut LEDit ovat pois päältä LED Häiriö palaa jatkuvasti Lataus keskeytetty Päälle/Pois-painikkeella Verkkojännitteen häiriö Akun jännite puuttuu Tasavirtasulakkeen toiminta lakkautunut Vaihto jälkilatausvaiheeseen aikaturvallisuustoiminnolla. Akku ei lataudu täyteen! Ylilämpötila Latauselektroniikan häiriö Jatka latausvaihetta painamalla Päälle/Poispainiketta uudelleen Tarkasta verkkojännite! Jos OK, informoi huoltoa! Tarkasta kaapeli, pistoke. Informoi huoltoa. Informoi huoltoa! Tarkasta akkukapasiteetin kohdentaminen latauslaitteen nimellisvirtaan! Informoi huoltoa. Tarkasta syöttö- ja poistoilma. Anna laitteen jäähtyä. Informoi huoltoa. Onko akku viallinen? Vedä virtapistoke irti ja liitä se uudelleen (latauslaite perusasennossa)! Jos LED Häiriö palaa edelleen, informoi huoltoa! Selitys: LED palaa LED vilkkuu Mikä tahansa LED-näyttö LED sammunut 6.8 Latauslaitteen kytkeminen pois päältä Latauslaitteen sähkön syöttö tapahtuu sähköverkkokaapelilla. Latauslaite on irrotettava sähköverkosta, kun latauslaitetta ei tarvita jatkuvasti, latauselektroniikka on asetettava käynnistystilaan (reset), esim. jos näytetään häiriö TB-Ga 20/ *fi

21 7 Kunnossapito Kunnossapito F Varoitus vaarallisesta sähköjännitteestä! Latauslaite on sähkökäyttöinen käyttöväline, jossa käytettävät jännitteet ja sähkövirrat ovat ihmiselle vaarallisia. Tästä syystä vain pätevöidyt sähköalan ammattihenkilöt saavat asentaa, avata, korjata ja purkaa latauslaitteen. Periaatteellisesti sähkön syöttö sekä tarvittaessa akkukosketus on keskeytettävä ennen kuin käsitellään latauslaitetta tai suoritetaan töitä latauslaitteessa. 7.1 Puhdistus, tarkastus ja huolto Latauslaite on huoltovapaa ja mahdollistaa asianmukaisessa käytössä häiriöttömän käytön. Latauslaitteen päälle kertyvä pöly tai lika voidaan poistaa kuivalla liinalla. Tarkasta vähintään kerran kuussa, että verkkoliitäntä on ehjä, kotelossa ei ole havaittavissa vaurioita, latauskaapelin eristys on ehjä, latauspistoke on ehjä, kaikki ruuviliitokset on kiristetty kunnolla. Jos on havaittavissa virheitä, latauslaite on välittömästi poistettava käytöstä, pätevän ammattihenkilökunnan on poistettava välittömästi kaikki virheet. Jos kotelon avaaminen on välttämätöntä huolto- ja korjaustöitä varten, on otettava yhteyttä latauslaitteen valmistajaan tai toimittajaan. 7.2 Latausohjelman muuttaminen F Vaara! Vaaralliset sähköjännitteet laitteiden sisällä aiheuttavat hengenvaaran! Älä poista suojuksia eikä koteloita. Älä kosketa jännitteisiä rakenneosia. Vain pätevä sähköalan ammattihenkilökunta saa pystyttää, asentaa ja kunnossa pitää latauslaitteen. Latausohjelma on esiasetettu tehtaalla. Jos latausohjelman muuttaminen on tarpeen, ota yhteyttä valmistajaan tai toimittajaan TB-Ga 21/ *fi

22 Hävittäminen 7.3 Varaosat Jos tarvitset varaosia, käänny valmistajan tai toimittajan puoleen mainitsemalla tyyppikilven laitetiedot. 8 Hävittäminen Jos latauslaite poistetaan joskus lopullisesti käytöstä, on noudatettava ajankohtaisesti voimassa olevia hävittämistä koskevia lakeja ja määräyksiä. Tarkat tiedot tästä saat hävittämiseen erikoistuneilta yrityksiltä tai asianomaisilta viranomaisilta. M Huomio! Elektroniikkaromu muodostaa erilaisine muovi-. metalli- ja raskasmetalliosineen suuren vaarapotentiaalin ympäristölle. Tästä syystä elektroniikkaromu on kerättävä ja hävitettävä talous- tai teollisuusjätteistä erikseen. Toimita elektroniikkaromu yrityksensisäiseen jätehuoltoon, joka huolehtii romun toimittamista eteenpäin erikoisyhtiöille (hävittämiseen erikoistuneet yritykset). Latauslaitteen pakkaus on hävitettävä erikseen. Paperi, pahvi ja muovit on toimitettava uusiokäyttöön TB-Ga 22/ *fi

23 Liite Liite Mitta- ja yleispiirustus B Kotelotyyppi Mitat (mm) Leveys Korkeus Syvyys WT WT WT T H Tekniset tiedot Yleistiedot Laitesarja SLH 100 Laite-nro Akkutyyppi katso tyyppikilpi Nesteakku tai huoltovapaa akku Latauskäyrä katso jakso Lämpötila-alue 0 40 C Tulonimellistaajuus Suojatyyppi Kotelo Standardit 47,5 63 Hz IP 21 standardin EN mukaan Katso liite 'Mitta- ja yleispiirustus' 73/23/EEC pienjännitedirektiivi 89/336/EEC sähkömagneettinen mukautuvuusdirektiivi EN turvallisuus EN muuntajat EN puolijohdemuuttaja EN teollisuusalueen häiriönkestävyys EN asumisalueen, liike- ja elinkeinoalan sekä pienyritysten häiriönsäteily EN verkon takaisinkytkentä EN jännitevaihtelut ja valovirran vaihtelukerroin EN Pursti ja jännitteenhyppy TB-Ga 23/ *fi

24 Liite Tekniset tiedot - tyyppitaulukko Laitetyyppi voidaan tunnistaa yksiselitteisesti tyyppikilven tyyppimerkinnän ansiosta. Kuitenkin erikoislaitteet voivat poiketa näistä tiedoista. Tässä tapauksessa pätevät ainoastaan tyyppikilven tiedot! Lähtöjännit e [V] Nesteakku Käyrä LP3 Latausaika 7,5-8,5h Akkukapasiteetti [Ah] Nesteakku Käyrä LP1 Latausaika 9,0-11,5h Nesteakku Käyrä LP1 Latausaika 12,0-14,0h Suljettu akku Käyrä LP5 Latausaika 11,0-14,0h Laitteen nimellisvirta [A] Nimelli stulojännite [V] Verkko virta ,4 WT 600 E 230 G 24/ 20 B-SLH ,2 WT 600 E 230 G 24/ 25 B-SLH ,8 WT 900 E 230 G 24/ 30 B-SLH ,5 WT 900 E 230 G 24/ 35 B-SLH ,2 WT 900 E 230 G 24/ 50 B-SLH WT 900 E 230 G 24/ 65 B-SLH ,1 WT 3000 E 230 G 24/ 85 B-SLH ,9 WT 3000 E 230 G 24/ 100 B-SLH ,4 WT 3000 E 230 G 24/ 120 B-SLH ,6 WT 900 E 230 G 48/ 35 B-SLH ,6 WT 3000 E 230 G 48/ 50 B-SLH ,8 WT 3000 E 230 G 48/ 60 B-SLH 100 [A] Kotelo Tyyppi Varaosaluettelo TB-Ga 24/ *fi
