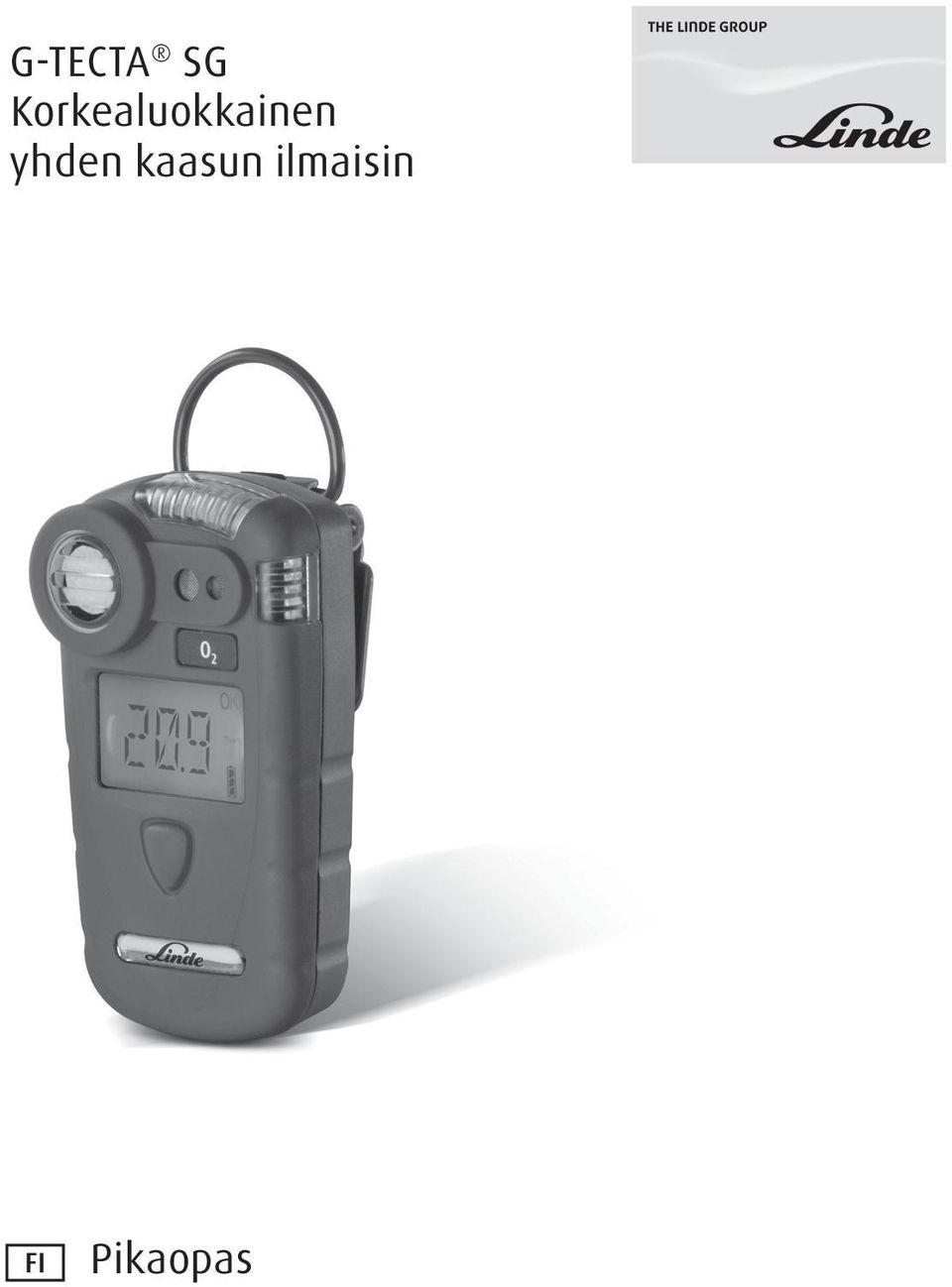

1 G TECTA SG Korkealuokkainen yhden kaasun ilmaisin FI Pikaopas

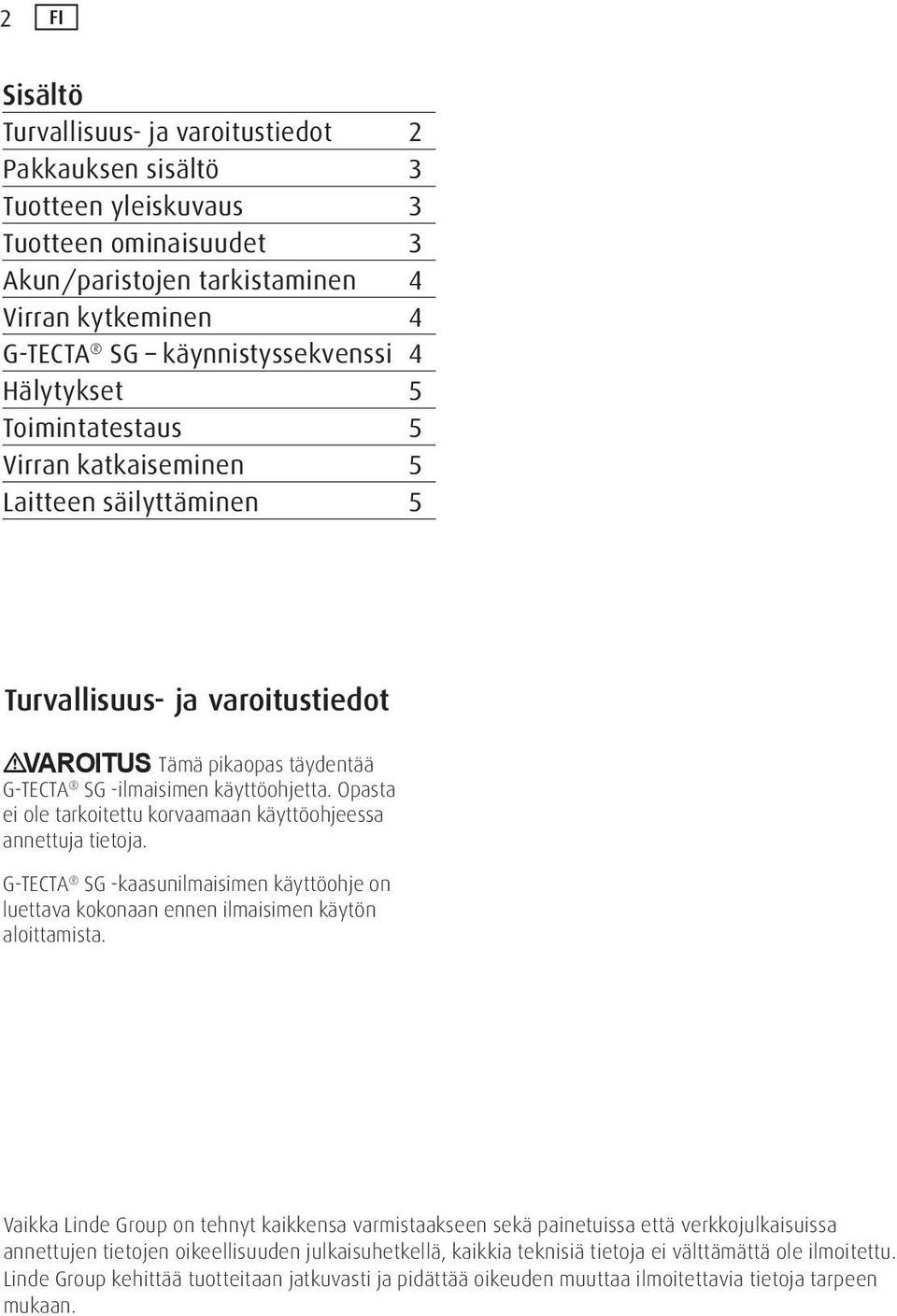

2 2 FI Sisältö Turvallisuus- ja varoitustiedot 2 Pakkauksen sisältö 3 Tuotteen yleiskuvaus 3 Tuotteen ominaisuudet 3 Akun/paristojen tarkistaminen 4 Virran kytkeminen 4 G-TECTA SG käynnistyssekvenssi 4 Hälytykset 5 Toimintatestaus 5 Virran katkaiseminen 5 Laitteen säilyttäminen 5 Turvallisuus- ja varoitustiedot VAROITUS Tämä pikaopas täydentää G-TECTA SG -ilmaisimen käyttöohjetta. Opasta ei ole tarkoitettu korvaamaan käyttöohjeessa annettuja tietoja. G-TECTA SG -kaasunilmaisimen käyttöohje on luettava kokonaan ennen ilmaisimen käytön aloittamista. Vaikka Linde Group on tehnyt kaikkensa varmistaakseen sekä painetuissa että verkkojulkaisuissa annettujen tietojen oikeellisuuden julkaisuhetkellä, kaikkia teknisiä tietoja ei välttämättä ole ilmoitettu. Linde Group kehittää tuotteitaan jatkuvasti ja pidättää oikeuden muuttaa ilmoitettavia tietoja tarpeen mukaan.

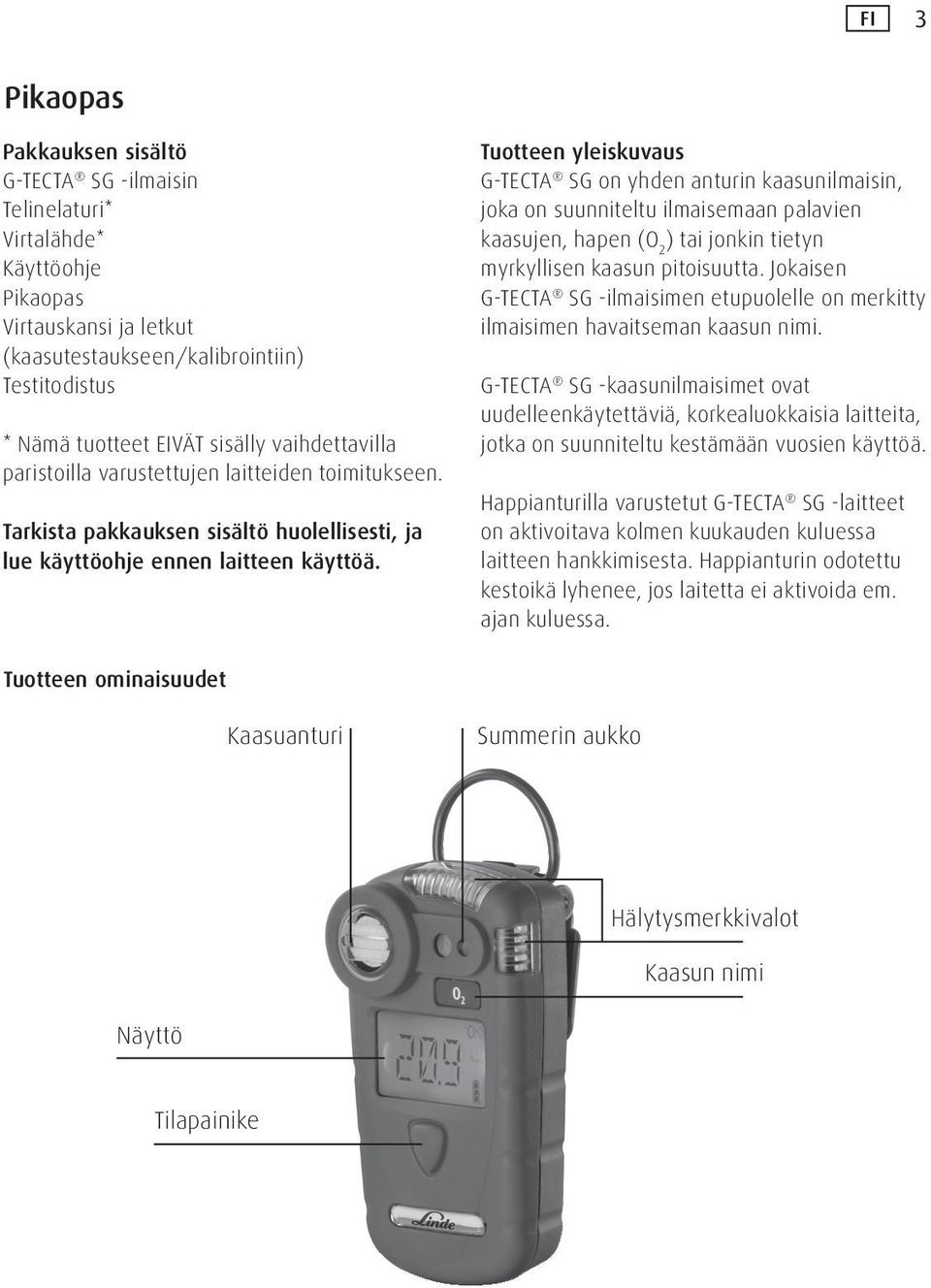

3 FI 3 Pikaopas Pakkauksen sisältö G-TECTA SG -ilmaisin Telinelaturi* Virtalähde* Käyttöohje Pikaopas Virtauskansi ja letkut (kaasutestaukseen/kalibrointiin) Testitodistus * Nämä tuotteet EIVÄT sisälly vaihdettavilla paristoilla varustettujen laitteiden toimitukseen. Tarkista pakkauksen sisältö huolellisesti, ja lue käyttöohje ennen laitteen käyttöä. Tuotteen yleiskuvaus G-TECTA SG on yhden anturin kaasunilmaisin, joka on suunniteltu ilmaisemaan palavien kaasujen, hapen (O 2 ) tai jonkin tietyn myrkyllisen kaasun pitoisuutta. Jokaisen G-TECTA SG -ilmaisimen etupuolelle on merkitty ilmaisimen havaitseman kaasun nimi. G-TECTA SG -kaasunilmaisimet ovat uudelleenkäytettäviä, korkealuokkaisia laitteita, jotka on suunniteltu kestämään vuosien käyttöä. Happianturilla varustetut G-TECTA SG -laitteet on aktivoitava kolmen kuukauden kuluessa laitteen hankkimisesta. Happianturin odotettu kestoikä lyhenee, jos laitetta ei aktivoida em. ajan kuluessa. Tuotteen ominaisuudet Kaasuanturi Summerin aukko Hälytysmerkkivalot Kaasun nimi Näyttö Tilapainike

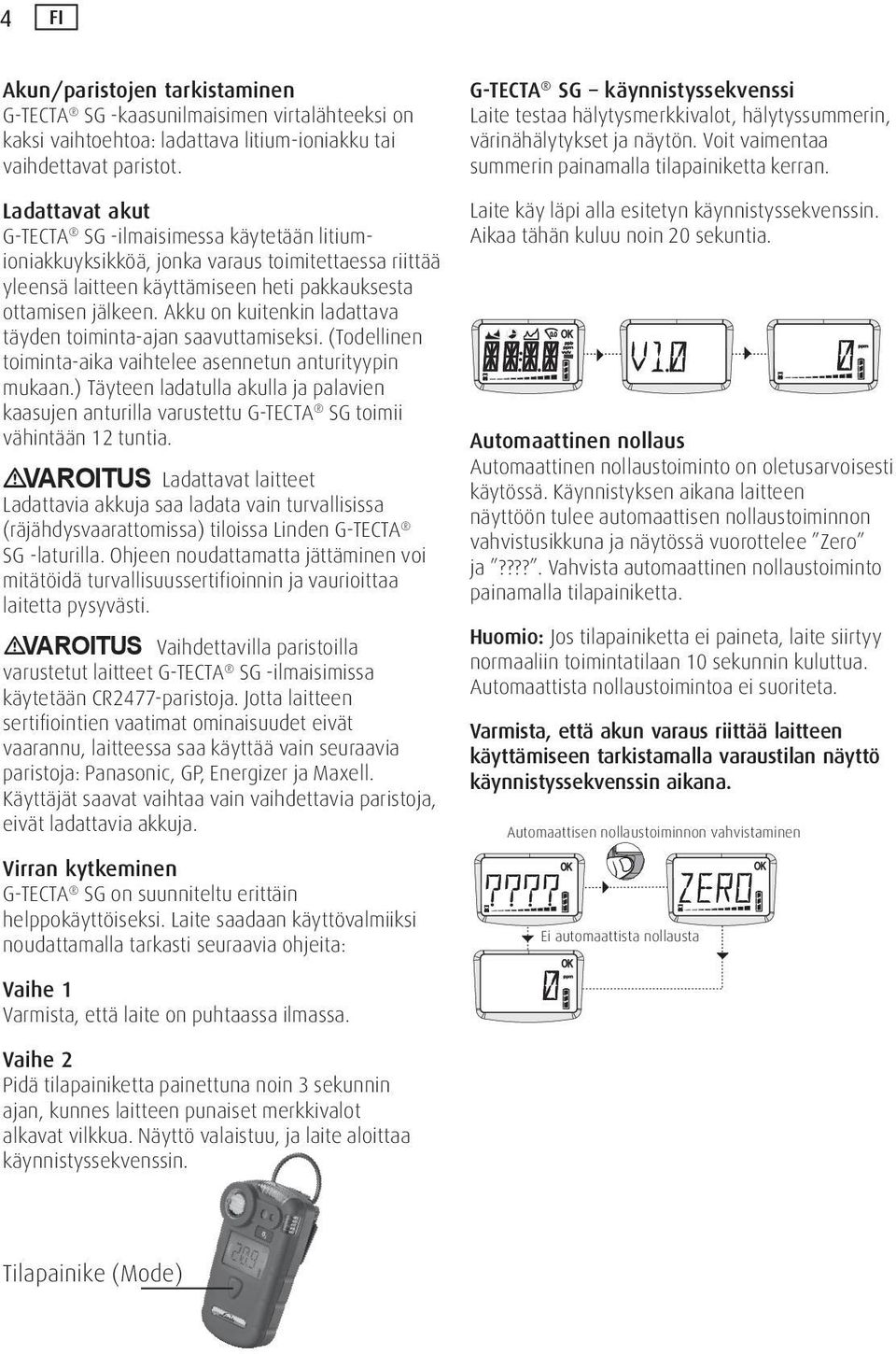

4 ppb ppm vv/v ppm ppm 4 FI Akun/paristojen tarkistaminen G-TECTA SG -kaasunilmaisimen virtalähteeksi on kaksi vaihtoehtoa: ladattava litium-ioniakku tai vaihdettavat paristot. Ladattavat akut G-TECTA SG -ilmaisimessa käytetään litiumioniakkuyksikköä, jonka varaus toimitettaessa riittää yleensä laitteen käyttämiseen heti pakkauksesta ottamisen jälkeen. Akku on kuitenkin ladattava täyden toiminta-ajan saavuttamiseksi. (Todellinen toiminta-aika vaihtelee asennetun anturityypin mukaan.) Täyteen ladatulla akulla ja palavien kaasujen anturilla varustettu G-TECTA SG toimii vähintään 12 tuntia. VAROITUS Ladattavat laitteet Ladattavia akkuja saa ladata vain turvallisissa (räjähdysvaarattomissa) tiloissa Linden G-TECTA SG -laturilla. Ohjeen noudattamatta jättäminen voi mitätöidä turvallisuussertifioinnin ja vaurioittaa laitetta pysyvästi. VAROITUS Vaihdettavilla paristoilla varustetut laitteet G-TECTA SG -ilmaisimissa käytetään CR2477-paristoja. Jotta laitteen sertifiointien vaatimat ominaisuudet eivät vaarannu, laitteessa saa käyttää vain seuraavia paristoja: Panasonic, GP, Energizer ja Maxell. Käyttäjät saavat vaihtaa vain vaihdettavia paristoja, eivät ladattavia akkuja. G-TECTA SG käynnistyssekvenssi Laite testaa hälytysmerkkivalot, hälytyssummerin, värinähälytykset ja näytön. Voit vaimentaa summerin painamalla tilapainiketta kerran. Laite käy läpi alla esitetyn käynnistyssekvenssin. Aikaa tähän kuluu noin 20 sekuntia. 0.0 Automaattinen nollaus Automaattinen nollaustoiminto on oletusarvoisesti käytössä. Käynnistyksen aikana laitteen näyttöön tulee automaattisen nollaustoiminnon vahvistusikkuna ja näytössä vuorottelee Zero ja????. Vahvista automaattinen nollaustoiminto painamalla tilapainiketta. Huomio: Jos tilapainiketta ei paineta, laite siirtyy normaaliin toimintatilaan 10 sekunnin kuluttua. Automaattista nollaustoimintoa ei suoriteta. Varmista, että akun varaus riittää laitteen käyttämiseen tarkistamalla varaustilan näyttö käynnistyssekvenssin aikana. Automaattisen nollaustoiminnon vahvistaminen Virran kytkeminen G-TECTA SG on suunniteltu erittäin helppokäyttöiseksi. Laite saadaan käyttövalmiiksi noudattamalla tarkasti seuraavia ohjeita: Vaihe 1 Varmista, että laite on puhtaassa ilmassa. Vaihe 2 Pidä tilapainiketta painettuna noin 3 sekunnin ajan, kunnes laitteen punaiset merkkivalot alkavat vilkkua. Näyttö valaistuu, ja laite aloittaa käynnistyssekvenssin. Ei automaattista nollausta Tilapainike (Mode)

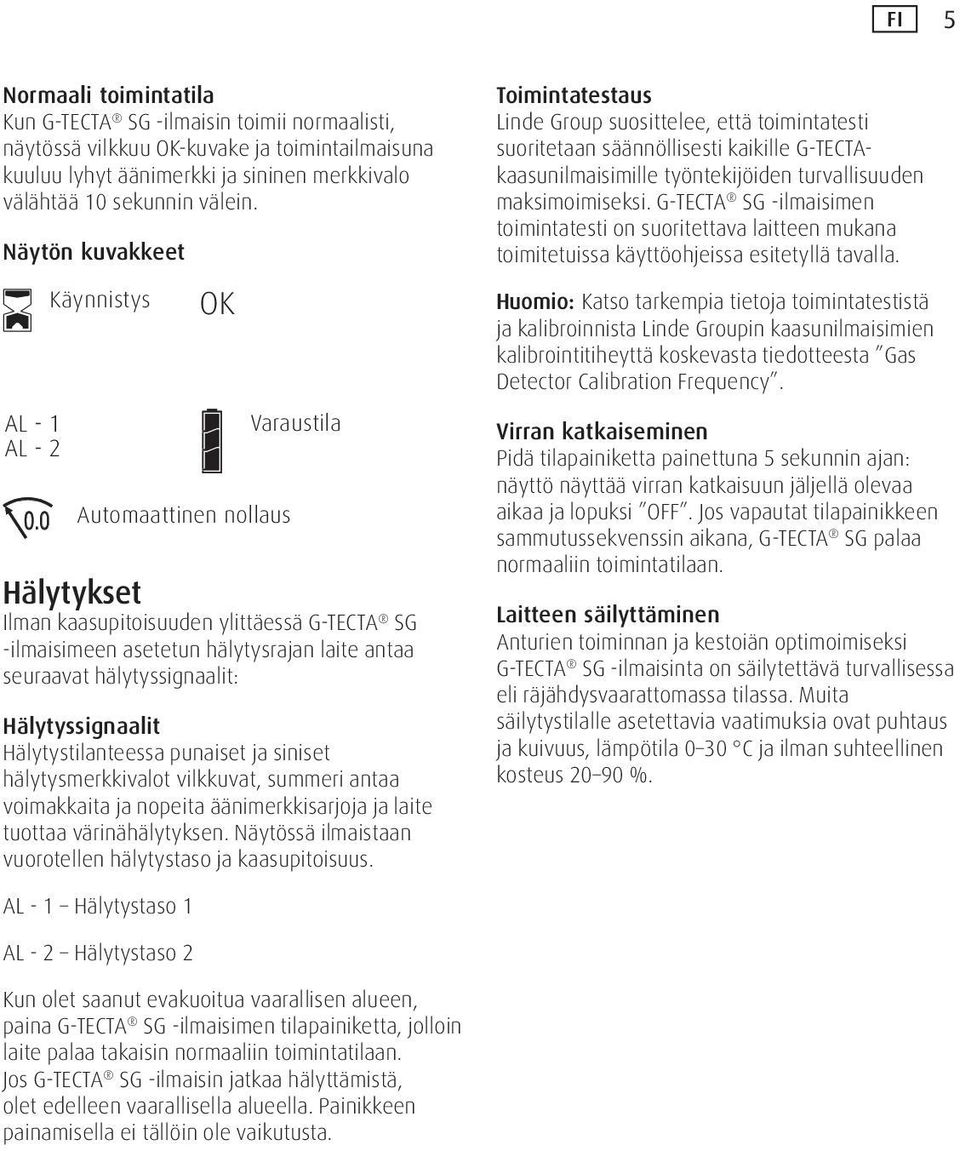

5 FI 5 Normaali toimintatila Kun G-TECTA SG -ilmaisin toimii normaalisti, näytössä vilkkuu -kuvake ja toimintailmaisuna kuuluu lyhyt äänimerkki ja sininen merkkivalo välähtää 10 sekunnin välein. Näytön kuvakkeet AL - 1 AL Käynnistys Automaattinen nollaus Varaustila! Hälytykset Ilman kaasupitoisuuden ylittäessä G-TECTA SG -ilmaisimeen asetetun hälytysrajan laite antaa seuraavat hälytyssignaalit: Hälytyssignaalit Hälytystilanteessa punaiset ja siniset hälytysmerkkivalot vilkkuvat, summeri antaa voimakkaita ja nopeita äänimerkkisarjoja ja laite tuottaa värinähälytyksen. Näytössä ilmaistaan vuorotellen hälytystaso ja kaasupitoisuus. Toimintatestaus Linde Group suosittelee, että toimintatesti suoritetaan säännöllisesti kaikille G-TECTAkaasunilmaisimille työntekijöiden turvallisuuden maksimoimiseksi. G-TECTA SG -ilmaisimen toimintatesti on suoritettava laitteen mukana toimitetuissa käyttöohjeissa esitetyllä tavalla. Huomio: Katso tarkempia tietoja toimintatestistä ja kalibroinnista Linde Groupin kaasunilmaisimien kalibrointitiheyttä koskevasta tiedotteesta Gas Detector Calibration Frequency. Virran katkaiseminen Pidä tilapainiketta painettuna 5 sekunnin ajan: näyttö näyttää virran katkaisuun jäljellä olevaa aikaa ja lopuksi OFF. Jos vapautat tilapainikkeen sammutussekvenssin aikana, G-TECTA SG palaa normaaliin toimintatilaan. Laitteen säilyttäminen Anturien toiminnan ja kestoiän optimoimiseksi G-TECTA SG -ilmaisinta on säilytettävä turvallisessa eli räjähdysvaarattomassa tilassa. Muita säilytystilalle asetettavia vaatimuksia ovat puhtaus ja kuivuus, lämpötila 0 30 C ja ilman suhteellinen kosteus %. AL - 1 Hälytystaso 1 AL - 2 Hälytystaso 2 Kun olet saanut evakuoitua vaarallisen alueen, paina G-TECTA SG -ilmaisimen tilapainiketta, jolloin laite palaa takaisin normaaliin toimintatilaan. Jos G-TECTA SG -ilmaisin jatkaa hälyttämistä, olet edelleen vaarallisella alueella. Painikkeen painamisella ei tällöin ole vaikutusta.

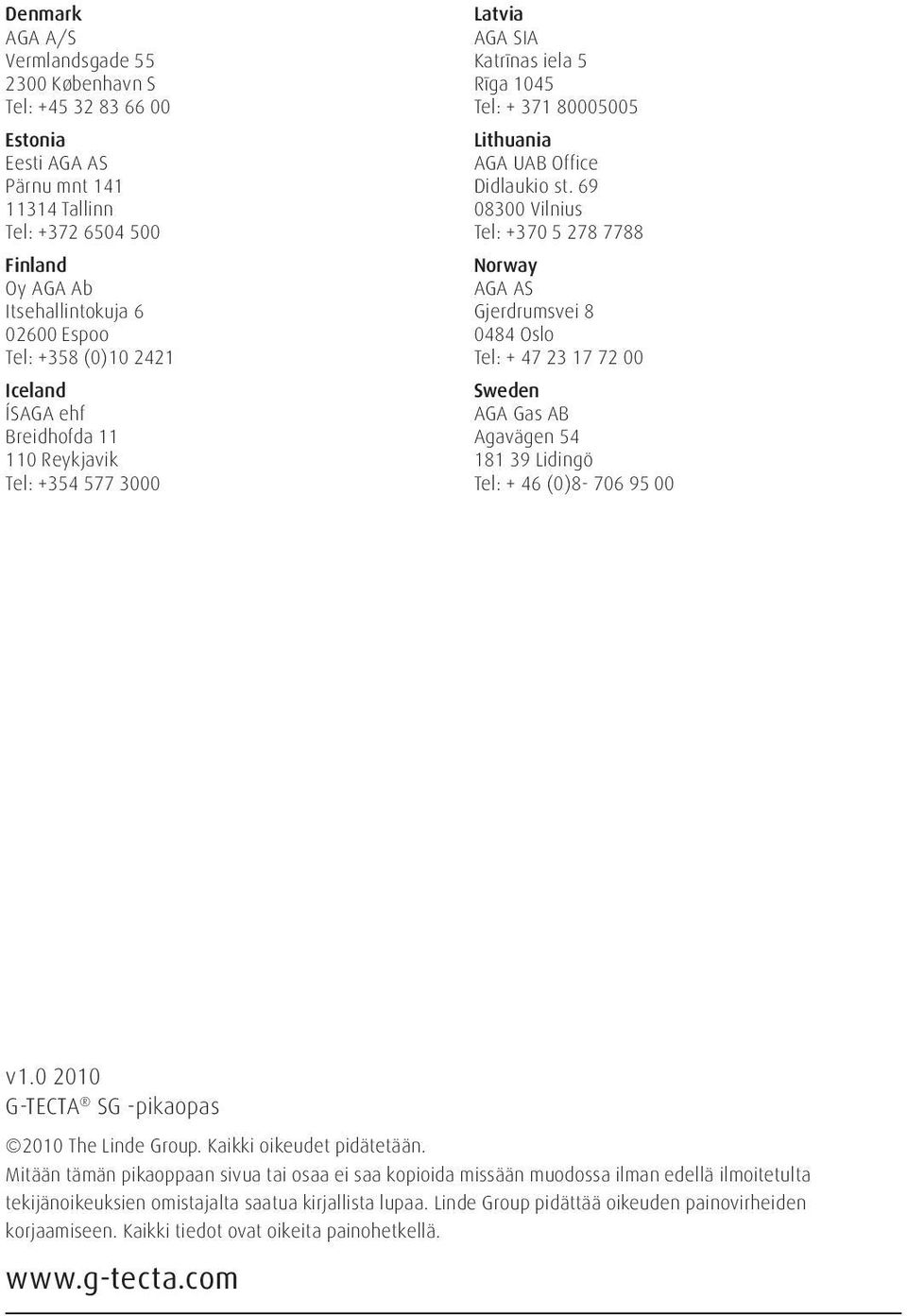

6 Denmark AGA A/S Vermlandsgade København S Tel: Estonia Eesti AGA AS Pärnu mnt Tallinn Tel: Finland Oy AGA Ab Itsehallintokuja Espoo Tel: +358 (0) Iceland ÍSAGA ehf Breidhofda Reykjavik Tel: Latvia AGA SIA Katrīnas iela 5 Rīga 1045 Tel: Lithuania AGA UAB Office Didlaukio st Vilnius Tel: Norway AGA AS Gjerdrumsvei Oslo Tel: Sweden AGA Gas AB Agavägen Lidingö Tel: + 46 (0) v G-TECTA SG -pikaopas 2010 The Linde Group. Kaikki oikeudet pidätetään. Mitään tämän pikaoppaan sivua tai osaa ei saa kopioida missään muodossa ilman edellä ilmoitetulta tekijänoikeuksien omistajalta saatua kirjallista lupaa. Linde Group pidättää oikeuden painovirheiden korjaamiseen. Kaikki tiedot ovat oikeita painohetkellä.
