1 Elisa Puhekaista Asennus- ja käyttöohje 1

2 Tervetuloa Elisa Puhekaista -asiakkaaksi Elisa Puhekaista on palvelu, jonka avulla voit käyttää Elisa Laajakaista -liittymääsi myös puhumiseen. Voit soittaa ja vastaanottaa puheluita tavalliseen tapaan ja käyttää tarvittaessa myös tietokonettasi samanaikaisesti. Elisa Puhekaistaa varten tarvitset Elisa Laajakaista -liittymän (ADSL tai Kotiportti) sekä näppäinpuhelimen. Elisa Puhekaista -palvelu sisältää analogisovittimen, jonka avulla voit käyttää puheluiden soittamiseen tavallista, kotona mahdollisesti jo olevaa näppäinpuhelinta. Palvelun käyttöönotto on helppoa - liität vain puhelimesi Elisa Laajakaista -päätelaitteeseen analogisovittimen avulla. Voit soittaa ja sinulle voidaan soittaa, vaikka tietokoneesi ei olisikaan päällä. Analogisovitin tarvitsee toimiakseen verkkovirtaa, joten sähkökatkon aikana Elisa Puhekaista -palvelu ei toimi. Elisa Puhekaistalla soittaminen on edullista. Puhelun hinta on sama kaikkialle Suomeen, soitatpa minä viikonpäivänä tai kellonaikana tahansa. Ulkomaanpuhelut sekä puhelut matkapuhelimiin ja palvelunumeroihin on hinnoiteltu erikseen. Puhekaista sisältää myös joitakin perinteisen kotipuhelimen lisäpalveluita, kuten STOP-palvelut. Palvelun avauksen yhteydessä saat käyttöösi yhden alkuisen puhelinnumeron sekä SIP-osoitteen. Elisa Puhekaista -palvelun puhelinnumerot ovat valtakunnallisia, joten Puhekaista-numeroon soitettaessa ei tarvitse valita alueen suuntanumeroa. Elisa Puhekaistasta soitettaessa tulee aina käyttää suuntanumeroa, esim. puhelu Puhekaistasta Helsingissä sijaitsevaan puhelinnumeroon , valitse Elisa Puhekaistan kuukausimaksu sekä soittamasi puhelut veloitetaan Elisa Laajakaistan laskulla. Lisätietoja Elisa Puhekaistasta saat internetistä osoitteesta tai asiakaspalvelunumerostamme Elisa Puhekaistan käyttöopastusta saat numerosta , laajakaista.tuki@elisa.fi. Elisa Puhekaistan vikatilanteissa ota yhteyttä Elisa Huoltopalveluun numeroon

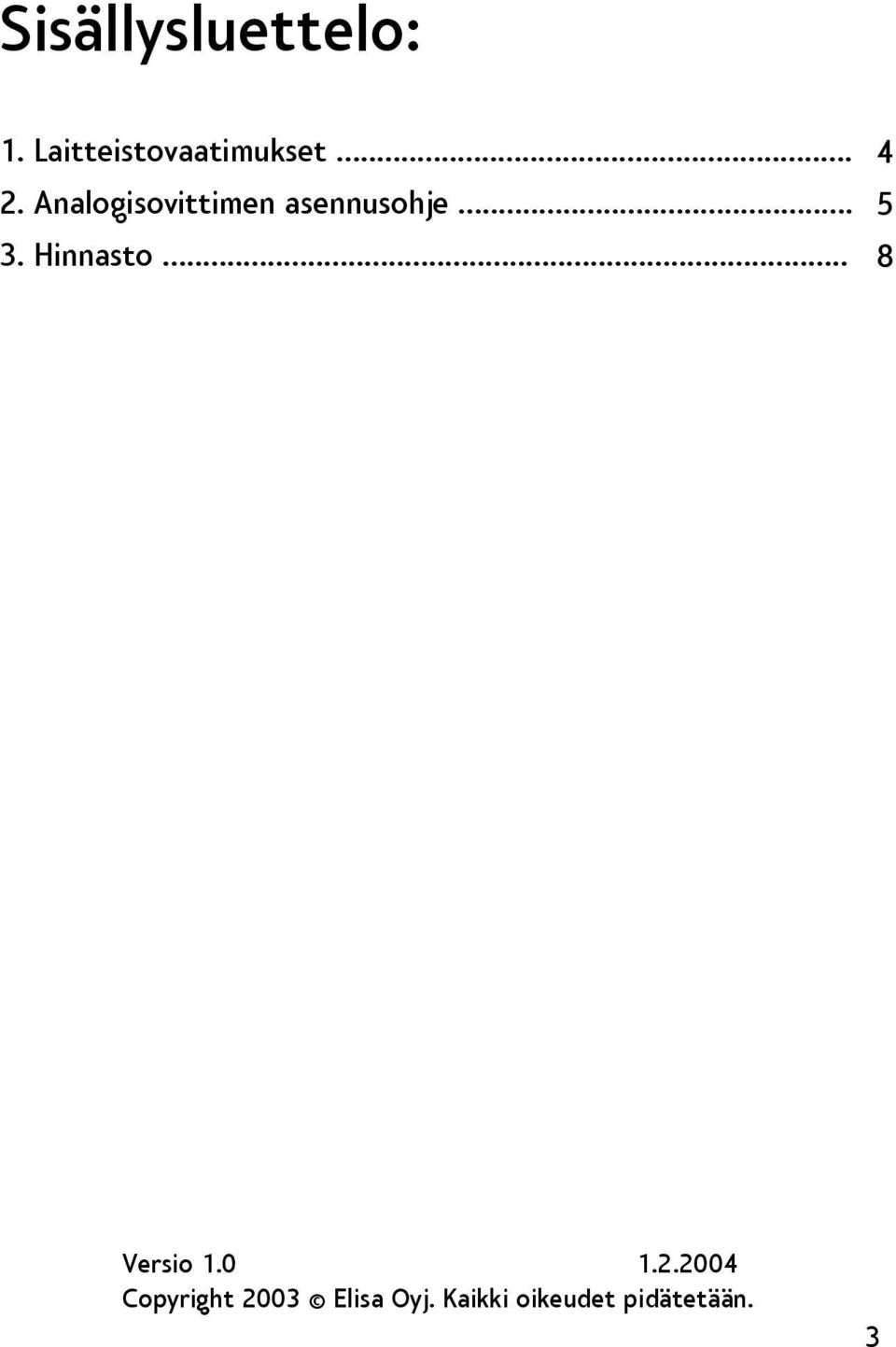

3 Sisällysluettelo: 1. Laitteistovaatimukset Analogisovittimen asennusohje Hinnasto Versio Copyright 2003 Elisa Oyj. Kaikki oikeudet pidätetään. 3

4 1. Laitteistovaatimukset Elisa Puhekaistaa käyttääksesi tarvitset Elisa Laajakaista -liittymän, näppäinpuhelimen ja analogisovittimen. 1. Elisa Laajakaista Elisa Puhekaista edellyttää Elisa Laajakaista -liittymää. Palvelu toimii Elisa ADSLja Elisa Kotiportti -liittymissä. Palvelun minimikaistavaatimus on 256 kbit/s. Elisa Puhekaista -palvelua ei voi käyttää, mikäli käytössä on sisäinen ADSL-modeemi, sisäinen HomePNA-sovitin tai ulkoinen USB-modeemi. 2. Puhelin Voit käyttää Elisa Puhekaista -palvelua analogisella äänitaajuusvalintaisella näppäinpuhelimella. Mikäli sinulla ei ole sopivaa puhelinta, kannattaa tutustua laajaan laitevalikoimaamme Elisa Shopiteissa. 3. Analogisovitin Analogisovittimen avulla liität puhelimen käyttämääsi Elisa Laajakaistaan. Tarkista käytössäsi olevan liittymätyypin mukaiset ohjeet käyttöohjeen sivuilta 6-7. Huom! Saat Elisa Puhekaista -palvelun avauksen yhteydessä käyttöösi analogisovittimen. Sovitin sisältyy palvelun kuukausimaksuun yhden (1) vuoden ajan palvelun avauksesta. Tänä aikana Elisa vastaa laitteen huollosta vaihtamalla vikaantuneen laitteen. Vuoden kuluttua palvelun avauksesta laitteen omistusoikeus siirtyy asiakkaalle ja Elisan vastuu laitteen huollosta päättyy. Sovittimella ei ole Elisan huoltovastuun päättymisen jälkeen takuuta, vaan sovittimen huollon osalta voit ottaa yhteyttä laitevalmistajan jälleenmyyjiin. Sovittimen mukana saat lisätarvikepakkauksen, jossa on lähiverkkokaapeli sovittimen liittämiseksi Elisa Laajakaistaan sekä yhdistelmäliitin, jota tarvitset vain, jos käyttämässäsi puhelimessa ei ole valmiina RJ-11 -pikaliittimiä. 4

5 2. Analogisovittimen asennusohje Cisco ATA 186 Tämä pikaopas sisältää perusohjeet Elisa Puhekaista -palvelun yhteydessä toimitettavan analogisovittimen (Cisco ATA 186) käyttöönottoon. Yksityiskohtaisemman käyttöohjeen löydät sovittimen myyntipakkauksesta sekä www-osoitteesta Pakkauksen sisältö: Analogisovitin Cisco ATA 186 Lähiverkkokaapeli Yhdistelmäliitin Cisco ATA 186 -sovitin Cisco ATA 186 -sovittimen avulla voit liittää analogisen äänitaajuusvalintaisen näppäinpuhelimen käytössäsi olevaan Elisa Laajakaista -liittymään ja sitä kautta IP-puhelinverkkoon. Cisco ATA 186 -sovitin, takapaneeli 5

6 Takapaneelin liitännät Liitäntä Phone 1 ja Phone 2 10BaseT 5V Toiminto Liitäntä analogiselle näppäinpuhelimelle (RJ-11 -liitin). HUOM! Sovittimeen voi liittää vain yhden puhelimen. Käytä Phone 1 -liitäntää. Liitäntä IP-puhelinverkkoon lähiverkkokaapelilla (RJ-45 -liitin). Liitäntä verkkoadapterille. ACT Merkkivalo, jonka palaessa laite on päällä. Valon vilkkuessa laite kommunikoi verkon kanssa. Phone 1 -liitäntä analogiselle puhelimelle Liitäntä IP-verkkoon Liitäntä virtajohdolle Sovittimen liittäminen verkkoon 1. Liitä lähiverkkokaapeli sovittimen takapaneelin 10BaseT -liitäntään. 2. Liitä lähiverkkoverkkokaapelin toinen pää IP-puhelinverkkoon seuraavasti: a. Elisa ADSL -liittymässä lähiverkkokaapeli liitetään ADSL-modeemin LANporttiin (Avaks Roadrunner 44). Portin nimi voi vaihdella laitekohtaisesti. 6

7 b. Elisa Kotiportti -liittymässä HomePNA-muunninta käytettäessä lähiverkkokaapeli kytketään suoraan HomePNA-muuntimeen tai jos käytössä on keskitin (HUB) tai kytkin (SWITCH), kytketään lähiverkkokaapeli siihen. 3. Liitä virtajohto sovittimen takapaneelissa olevaan 5V-liitäntään. Liitä verkkovirta-adapteri sähköpistorasiaan. 4. Liitä analoginen äänitaajuusvalintainen näppäinpuhelin sovittimen takapaneelissa olevaan Phone 1 -porttiin. Käytä puhelinkaapelia, jossa on RJ-11 -liittimet. Mikäli puhelimessasi ei ole valmiina RJ-11 -liittimiä, käytä pakkauksessa mukana olevaa yhdistelmäliitintä. 5. Asennuksen onnistumisen voit tarkistaa seuraavasti: a. Laitteen takana oleva vihreä valo palaa jatkuvasti. b. Laitteen päällä oleva valo pysyy sammuneena. Valo voi kytkentävaiheessa välähtää muutaman kerran. Puhelimen kuulokkeen ollessa ylhäällä valo palaa yhtäjaksoisesti. c. Nostaessasi kuulokkeen kuulet puhelimestasi valintaäänen. HUOM! Ottaessasi analogisovittimen ensi kertaa käyttöön, voi laitteen alustus kestää jonkin aikaa. 7

8 3. Hinnasto Elisa Puhekaista Avausmaksu 25 Kuukausimaksu* 5 *sisältää ATA-sovittimen 1. Puhelut Elisa Puhekaista -numerosta Puhelut toiseen Elisa Puhekaistaan Puhelut lankaliittymiin Suomessa Paikallisverkkomaksu (pvm) Ulkomaanpuhelut Puhelut matkapuhelimiin Puhelut palvelunumeroihin STOP-palvelut ulkomaanpuhelumaksu + pvm matkapuhelumaksu + pvm palvelupuhelumaksu + pvm maksuton 2. Puhelut Elisa Puhekaista -numeroon Puhelut toisesta Elisa Puhekaistasta Puhelut lankaliittymästä Puhelut matkapuhelimesta 2 Hinnat sisältävät alv 22% 8
