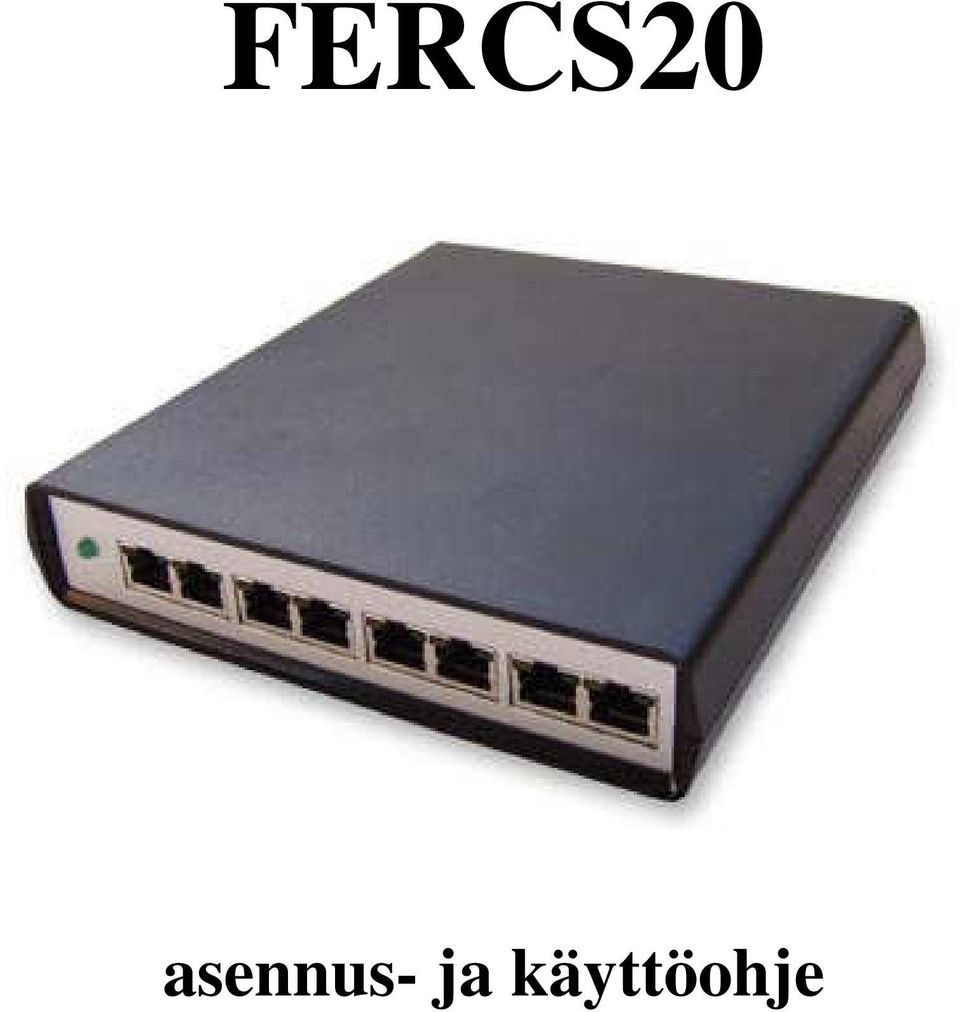

FERCS20. asennus- ja käyttöohje

Transkriptio

1 FERCS20 asennus- ja käyttöohje

2 SISÄLLYSLUETTELO 1. JOHDANTO TÄRKEÄÄ LUKEA TURVALLISUUSOHJEET VAROITUKSET MYYNTIPAKKAUKSEN SISÄLTÖ LIITÄNNÄT ETUPANEELI TAKAPANEELI ASENNUS KESKUSYKSIKÖN ASENNUS ANTUREIDEN ASENNUS Langallisten mitta-antureiden asennus Langallisten ilmaisinantureiden asennus Langattomien antureiden asennus JÄRJESTELMÄN KÄYTTÄMINEN INTERNET-SELAIMELLA TIETOKONEEN VERKKOASETUSTEN MUUTTAMINEN JÄRJESTELMÄN WWW-SIVUT Salasanakysely Etusivu Pääsivu (Main page) Asetukset (Settings) Laitteen asetukset (Device settings) Yhteysasetukset (Connection settings) Aika- ja päivämääräasetukset (Date and time settings) Turva-asetukset (Security settings) Hälytysasetukset (Alarm settings) Anturiasetukset (Sensor settings) Anturin konfigurointi (Sensor configuration) Kamera-asetukset (Camera settings) Kameran konfigurointi (Camera configuration) Diagnostiikka (Diagnostics) Anturidiagnostiikka (Sensor diagnostics) Kameradiagnostiikka (Camera diagnostics) Virranhallinta (Power control) LISÄLAITTEET OHJELMISTON PÄIVITTÄMINEN VIAN ETSINTÄ TEKNISET TIEDOT

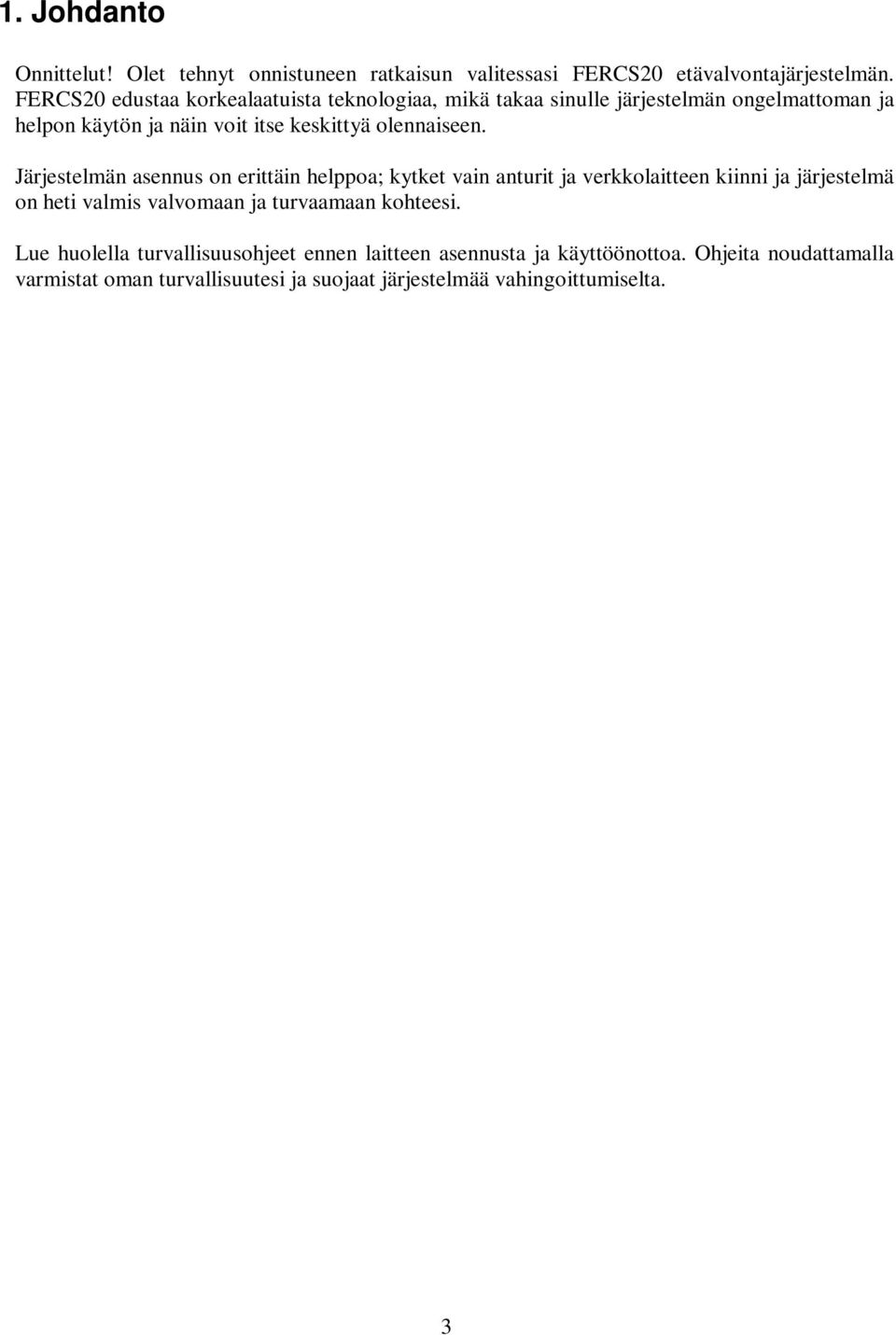

3 1. Johdanto Onnittelut! Olet tehnyt onnistuneen ratkaisun valitessasi FERCS20 etävalvontajärjestelmän. FERCS20 edustaa korkealaatuista teknologiaa, mikä takaa sinulle järjestelmän ongelmattoman ja helpon käytön ja näin voit itse keskittyä olennaiseen. Järjestelmän asennus on erittäin helppoa; kytket vain anturit ja verkkolaitteen kiinni ja järjestelmä on heti valmis valvomaan ja turvaamaan kohteesi. Lue huolella turvallisuusohjeet ennen laitteen asennusta ja käyttöönottoa. Ohjeita noudattamalla varmistat oman turvallisuutesi ja suojaat järjestelmää vahingoittumiselta. 3

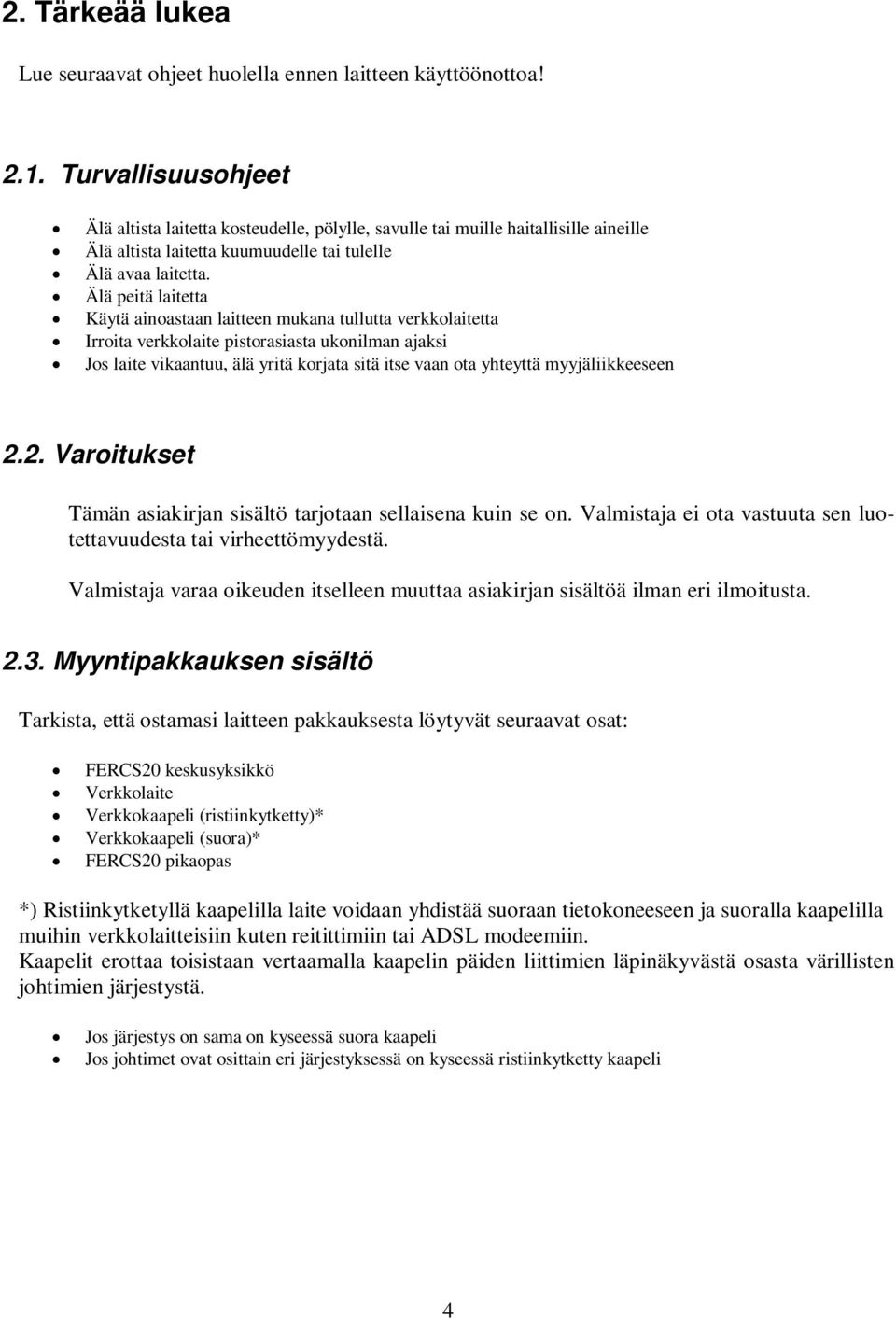

4 2. Tärkeää lukea Lue seuraavat ohjeet huolella ennen laitteen käyttöönottoa! 2.1. Turvallisuusohjeet Älä altista laitetta kosteudelle, pölylle, savulle tai muille haitallisille aineille Älä altista laitetta kuumuudelle tai tulelle Älä avaa laitetta. Älä peitä laitetta Käytä ainoastaan laitteen mukana tullutta verkkolaitetta Irroita verkkolaite pistorasiasta ukonilman ajaksi Jos laite vikaantuu, älä yritä korjata sitä itse vaan ota yhteyttä myyjäliikkeeseen 2.2. Varoitukset Tämän asiakirjan sisältö tarjotaan sellaisena kuin se on. Valmistaja ei ota vastuuta sen luotettavuudesta tai virheettömyydestä. Valmistaja varaa oikeuden itselleen muuttaa asiakirjan sisältöä ilman eri ilmoitusta Myyntipakkauksen sisältö Tarkista, että ostamasi laitteen pakkauksesta löytyvät seuraavat osat: FERCS20 keskusyksikkö Verkkolaite Verkkokaapeli (ristiinkytketty)* Verkkokaapeli (suora)* FERCS20 pikaopas *) Ristiinkytketyllä kaapelilla laite voidaan yhdistää suoraan tietokoneeseen ja suoralla kaapelilla muihin verkkolaitteisiin kuten reitittimiin tai ADSL modeemiin. Kaapelit erottaa toisistaan vertaamalla kaapelin päiden liittimien läpinäkyvästä osasta värillisten johtimien järjestystä. Jos järjestys on sama on kyseessä suora kaapeli Jos johtimet ovat osittain eri järjestyksessä on kyseessä ristiinkytketty kaapeli 4

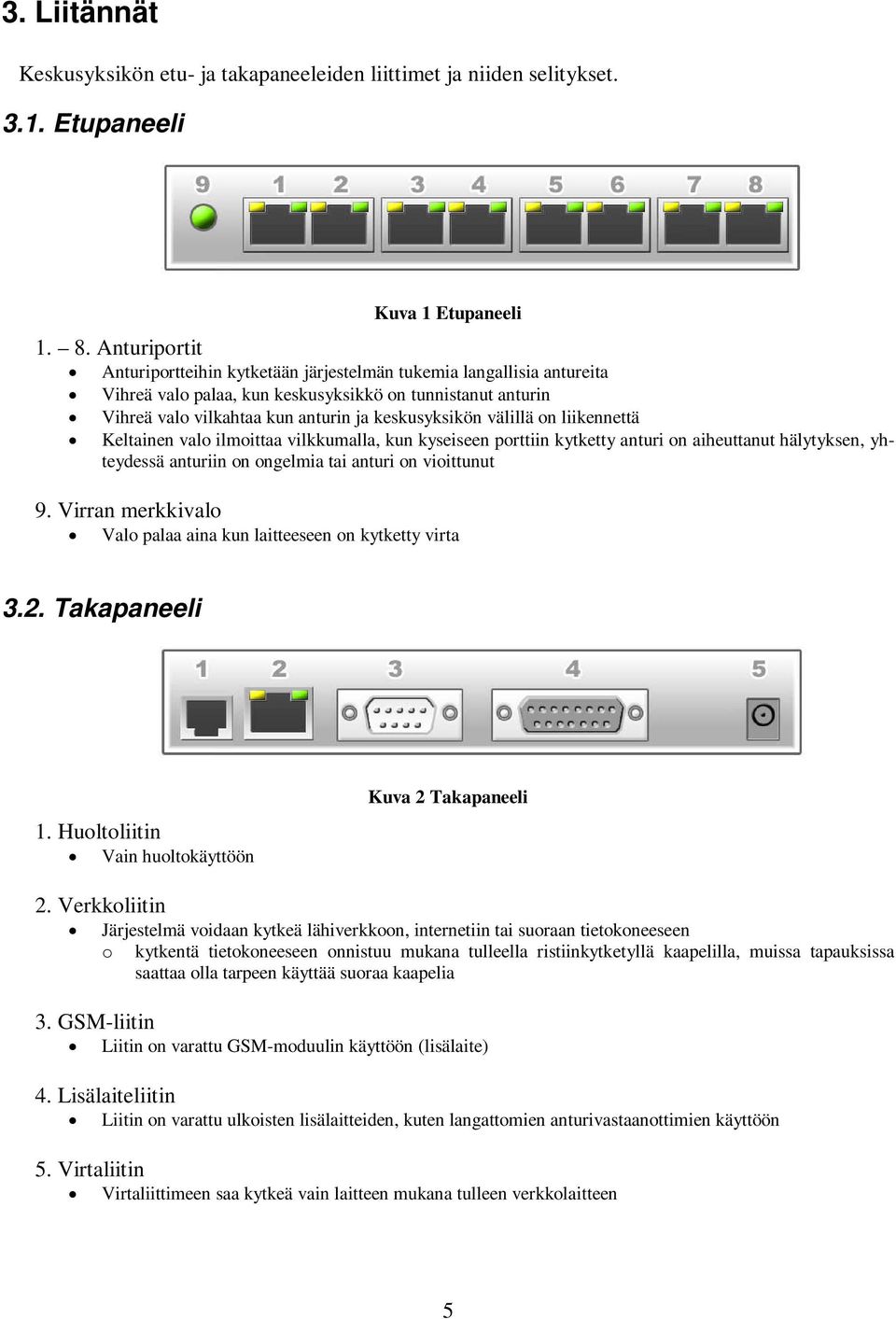

5 3. Liitännät Keskusyksikön etu- ja takapaneeleiden liittimet ja niiden selitykset Etupaneeli Kuva 1 Etupaneeli Anturiportit Anturiportteihin kytketään järjestelmän tukemia langallisia antureita Vihreä valo palaa, kun keskusyksikkö on tunnistanut anturin Vihreä valo vilkahtaa kun anturin ja keskusyksikön välillä on liikennettä Keltainen valo ilmoittaa vilkkumalla, kun kyseiseen porttiin kytketty anturi on aiheuttanut hälytyksen, yhteydessä anturiin on ongelmia tai anturi on vioittunut 9. Virran merkkivalo Valo palaa aina kun laitteeseen on kytketty virta 3.2. Takapaneeli 1. Huoltoliitin Vain huoltokäyttöön Kuva 2 Takapaneeli 2. Verkkoliitin Järjestelmä voidaan kytkeä lähiverkkoon, internetiin tai suoraan tietokoneeseen o kytkentä tietokoneeseen onnistuu mukana tulleella ristiinkytketyllä kaapelilla, muissa tapauksissa saattaa olla tarpeen käyttää suoraa kaapelia 3. GSM-liitin Liitin on varattu GSM-moduulin käyttöön (lisälaite) 4. Lisälaiteliitin Liitin on varattu ulkoisten lisälaitteiden, kuten langattomien anturivastaanottimien käyttöön 5. Virtaliitin Virtaliittimeen saa kytkeä vain laitteen mukana tulleen verkkolaitteen 5

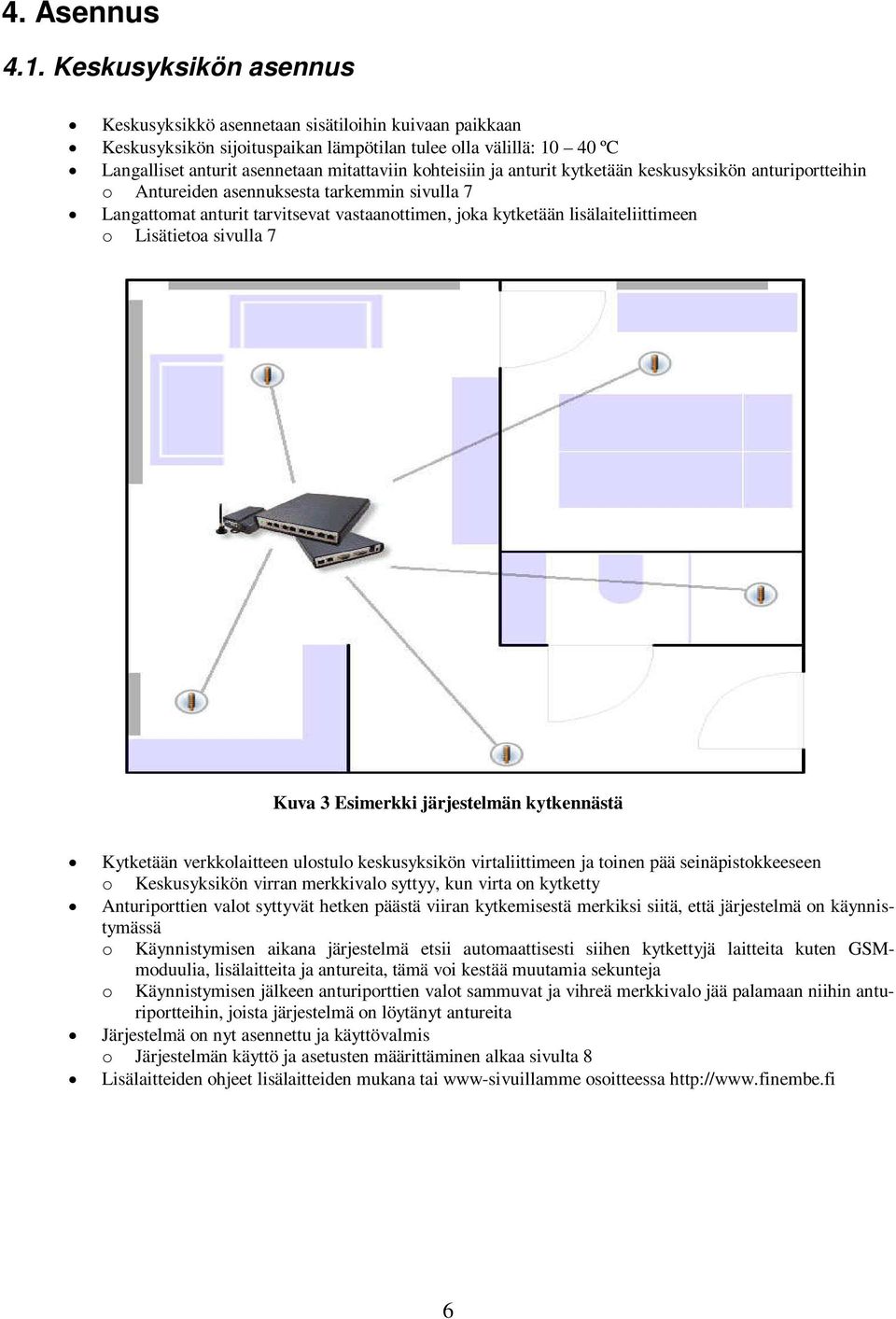

6 4. Asennus 4.1. Keskusyksikön asennus Keskusyksikkö asennetaan sisätiloihin kuivaan paikkaan Keskusyksikön sijoituspaikan lämpötilan tulee olla välillä: ºC Langalliset anturit asennetaan mitattaviin kohteisiin ja anturit kytketään keskusyksikön anturiportteihin o Antureiden asennuksesta tarkemmin sivulla 7 Langattomat anturit tarvitsevat vastaanottimen, joka kytketään lisälaiteliittimeen o Lisätietoa sivulla 7 Kuva 3 Esimerkki järjestelmän kytkennästä Kytketään verkkolaitteen ulostulo keskusyksikön virtaliittimeen ja toinen pää seinäpistokkeeseen o Keskusyksikön virran merkkivalo syttyy, kun virta on kytketty Anturiporttien valot syttyvät hetken päästä viiran kytkemisestä merkiksi siitä, että järjestelmä on käynnistymässä o Käynnistymisen aikana järjestelmä etsii automaattisesti siihen kytkettyjä laitteita kuten GSMmoduulia, lisälaitteita ja antureita, tämä voi kestää muutamia sekunteja o Käynnistymisen jälkeen anturiporttien valot sammuvat ja vihreä merkkivalo jää palamaan niihin anturiportteihin, joista järjestelmä on löytänyt antureita Järjestelmä on nyt asennettu ja käyttövalmis o Järjestelmän käyttö ja asetusten määrittäminen alkaa sivulta 8 Lisälaitteiden ohjeet lisälaitteiden mukana tai www-sivuillamme osoitteessa 6

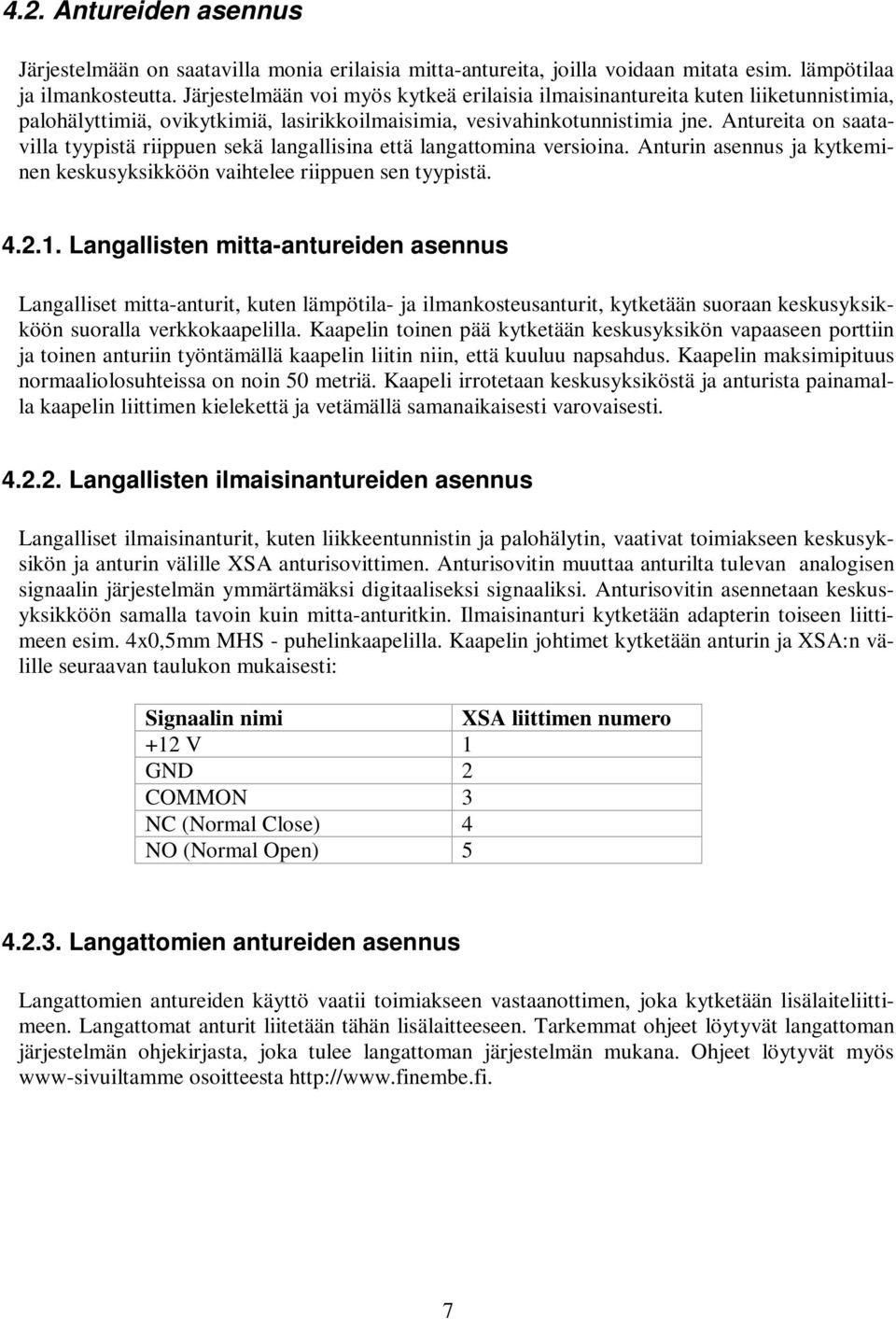

7 4.2. Antureiden asennus Järjestelmään on saatavilla monia erilaisia mitta-antureita, joilla voidaan mitata esim. lämpötilaa ja ilmankosteutta. Järjestelmään voi myös kytkeä erilaisia ilmaisinantureita kuten liiketunnistimia, palohälyttimiä, ovikytkimiä, lasirikkoilmaisimia, vesivahinkotunnistimia jne. Antureita on saatavilla tyypistä riippuen sekä langallisina että langattomina versioina. Anturin asennus ja kytkeminen keskusyksikköön vaihtelee riippuen sen tyypistä Langallisten mitta-antureiden asennus Langalliset mitta-anturit, kuten lämpötila- ja ilmankosteusanturit, kytketään suoraan keskusyksikköön suoralla verkkokaapelilla. Kaapelin toinen pää kytketään keskusyksikön vapaaseen porttiin ja toinen anturiin työntämällä kaapelin liitin niin, että kuuluu napsahdus. Kaapelin maksimipituus normaaliolosuhteissa on noin 50 metriä. Kaapeli irrotetaan keskusyksiköstä ja anturista painamalla kaapelin liittimen kielekettä ja vetämällä samanaikaisesti varovaisesti Langallisten ilmaisinantureiden asennus Langalliset ilmaisinanturit, kuten liikkeentunnistin ja palohälytin, vaativat toimiakseen keskusyksikön ja anturin välille XSA anturisovittimen. Anturisovitin muuttaa anturilta tulevan analogisen signaalin järjestelmän ymmärtämäksi digitaaliseksi signaaliksi. Anturisovitin asennetaan keskusyksikköön samalla tavoin kuin mitta-anturitkin. Ilmaisinanturi kytketään adapterin toiseen liittimeen esim. 4x0,5mm MHS - puhelinkaapelilla. Kaapelin johtimet kytketään anturin ja XSA:n välille seuraavan taulukon mukaisesti: Signaalin nimi XSA liittimen numero +12 V 1 GND 2 COMMON 3 NC (Normal Close) 4 NO (Normal Open) Langattomien antureiden asennus Langattomien antureiden käyttö vaatii toimiakseen vastaanottimen, joka kytketään lisälaiteliittimeen. Langattomat anturit liitetään tähän lisälaitteeseen. Tarkemmat ohjeet löytyvät langattoman järjestelmän ohjekirjasta, joka tulee langattoman järjestelmän mukana. Ohjeet löytyvät myös www-sivuiltamme osoitteesta 7

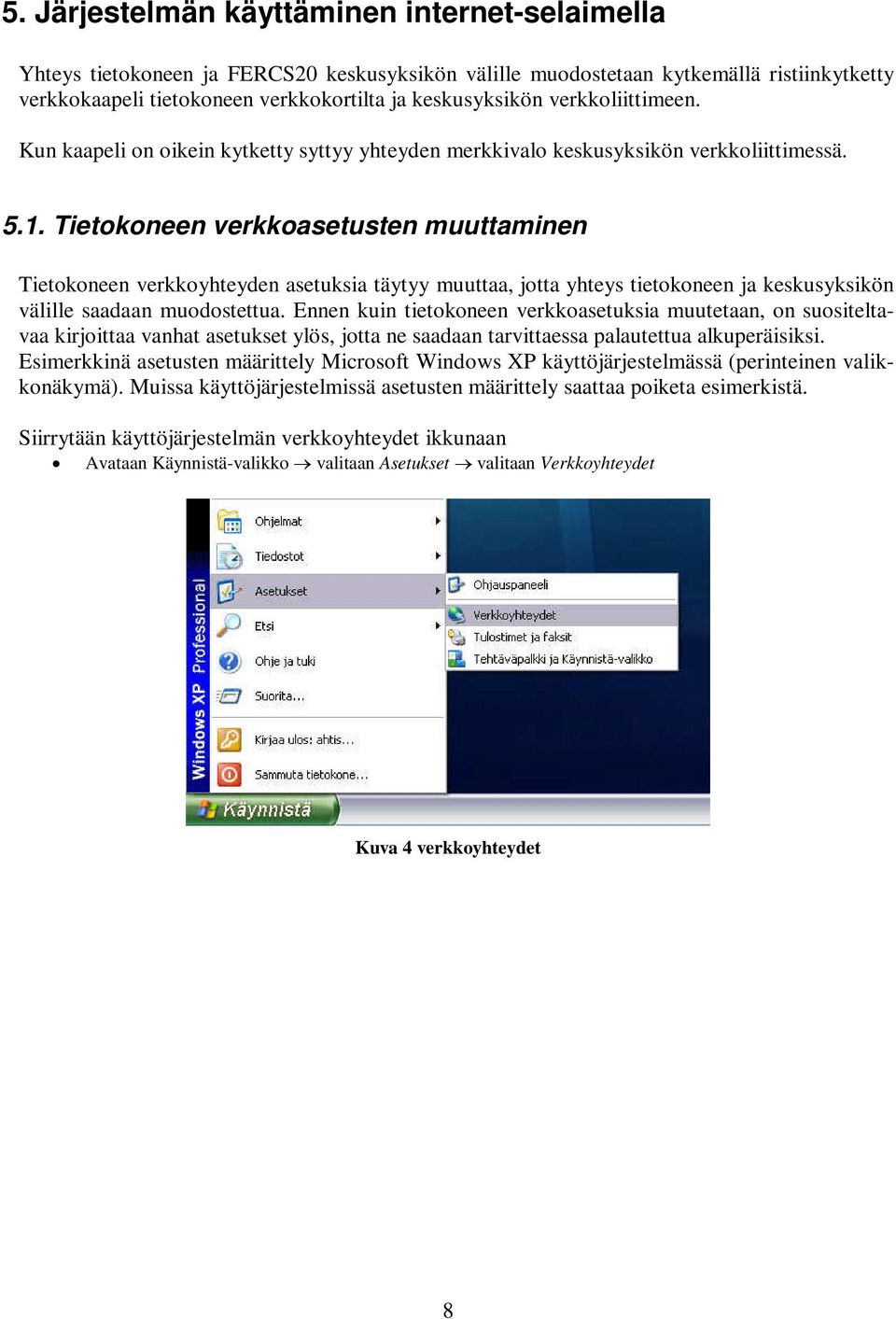

8 5. Järjestelmän käyttäminen internet-selaimella Yhteys tietokoneen ja FERCS20 keskusyksikön välille muodostetaan kytkemällä ristiinkytketty verkkokaapeli tietokoneen verkkokortilta ja keskusyksikön verkkoliittimeen. Kun kaapeli on oikein kytketty syttyy yhteyden merkkivalo keskusyksikön verkkoliittimessä Tietokoneen verkkoasetusten muuttaminen Tietokoneen verkkoyhteyden asetuksia täytyy muuttaa, jotta yhteys tietokoneen ja keskusyksikön välille saadaan muodostettua. Ennen kuin tietokoneen verkkoasetuksia muutetaan, on suositeltavaa kirjoittaa vanhat asetukset ylös, jotta ne saadaan tarvittaessa palautettua alkuperäisiksi. Esimerkkinä asetusten määrittely Microsoft Windows XP käyttöjärjestelmässä (perinteinen valikkonäkymä). Muissa käyttöjärjestelmissä asetusten määrittely saattaa poiketa esimerkistä. Siirrytään käyttöjärjestelmän verkkoyhteydet ikkunaan Avataan Käynnistä-valikko valitaan Asetukset valitaan Verkkoyhteydet Kuva 4 verkkoyhteydet 8

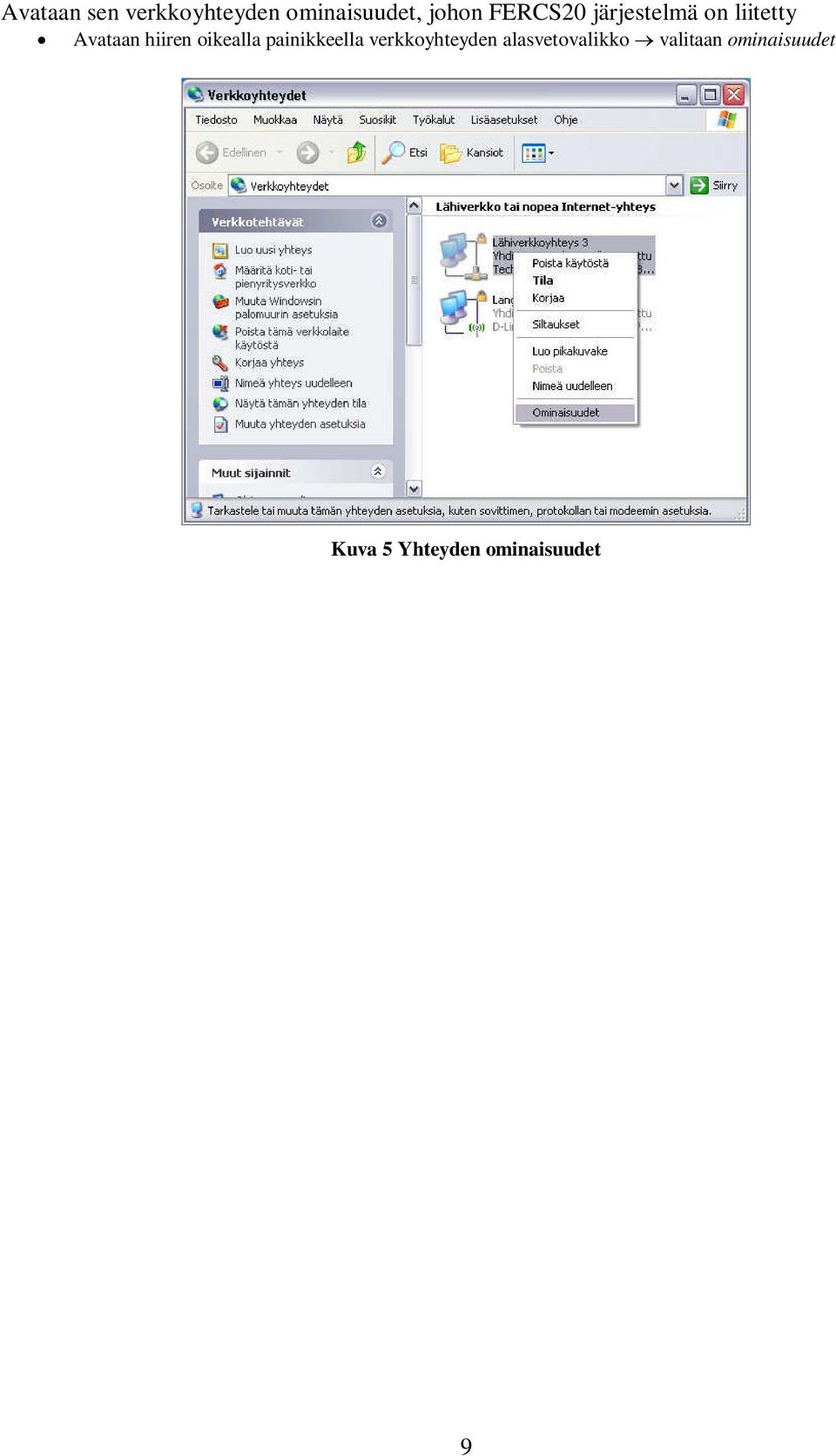

9 Avataan sen verkkoyhteyden ominaisuudet, johon FERCS20 järjestelmä on liitetty Avataan hiiren oikealla painikkeella verkkoyhteyden alasvetovalikko valitaan ominaisuudet Kuva 5 Yhteyden ominaisuudet 9

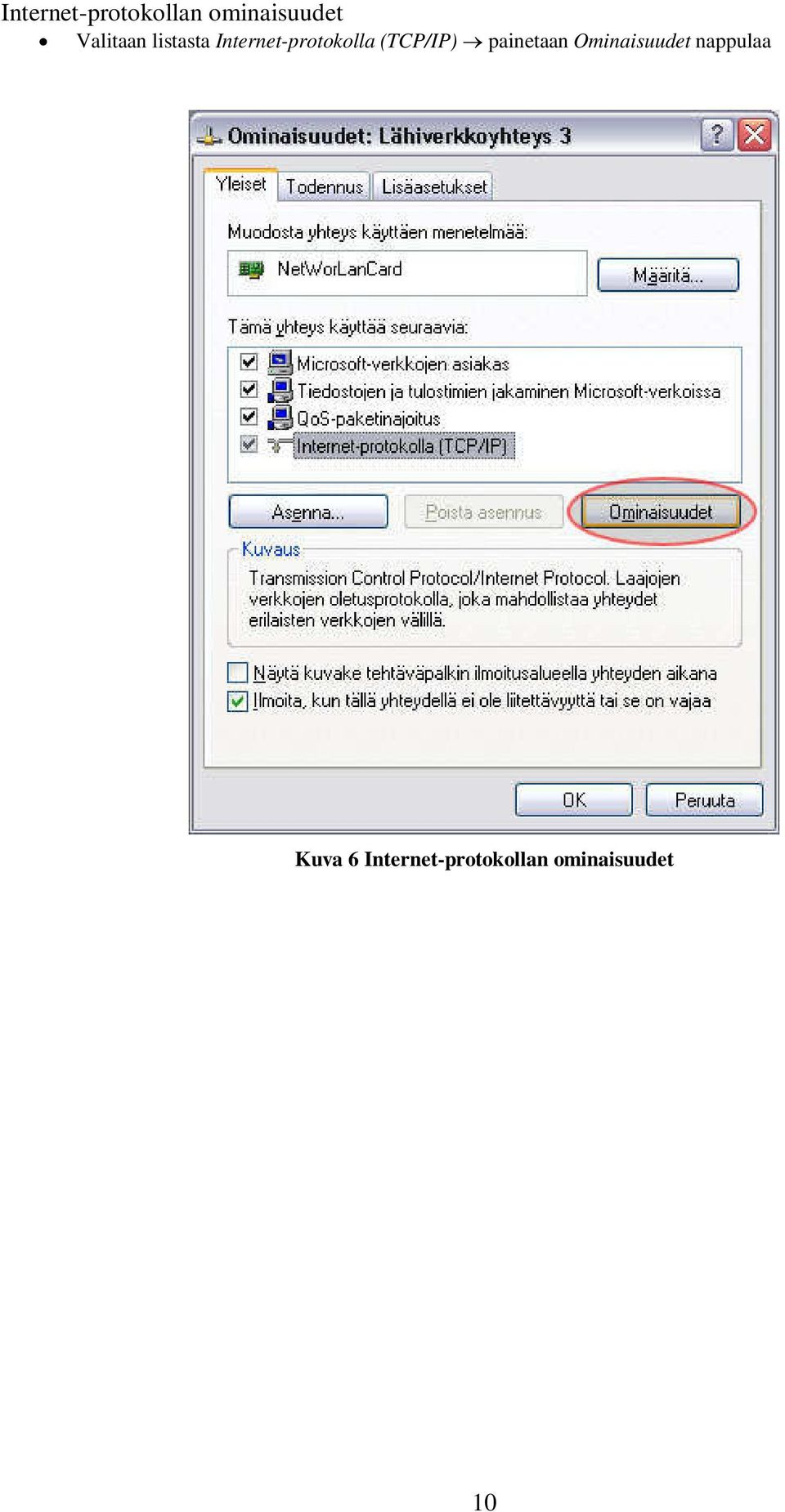

10 Internet-protokollan ominaisuudet Valitaan listasta Internet-protokolla (TCP/IP) painetaan Ominaisuudet nappulaa Kuva 6 Internet-protokollan ominaisuudet 10

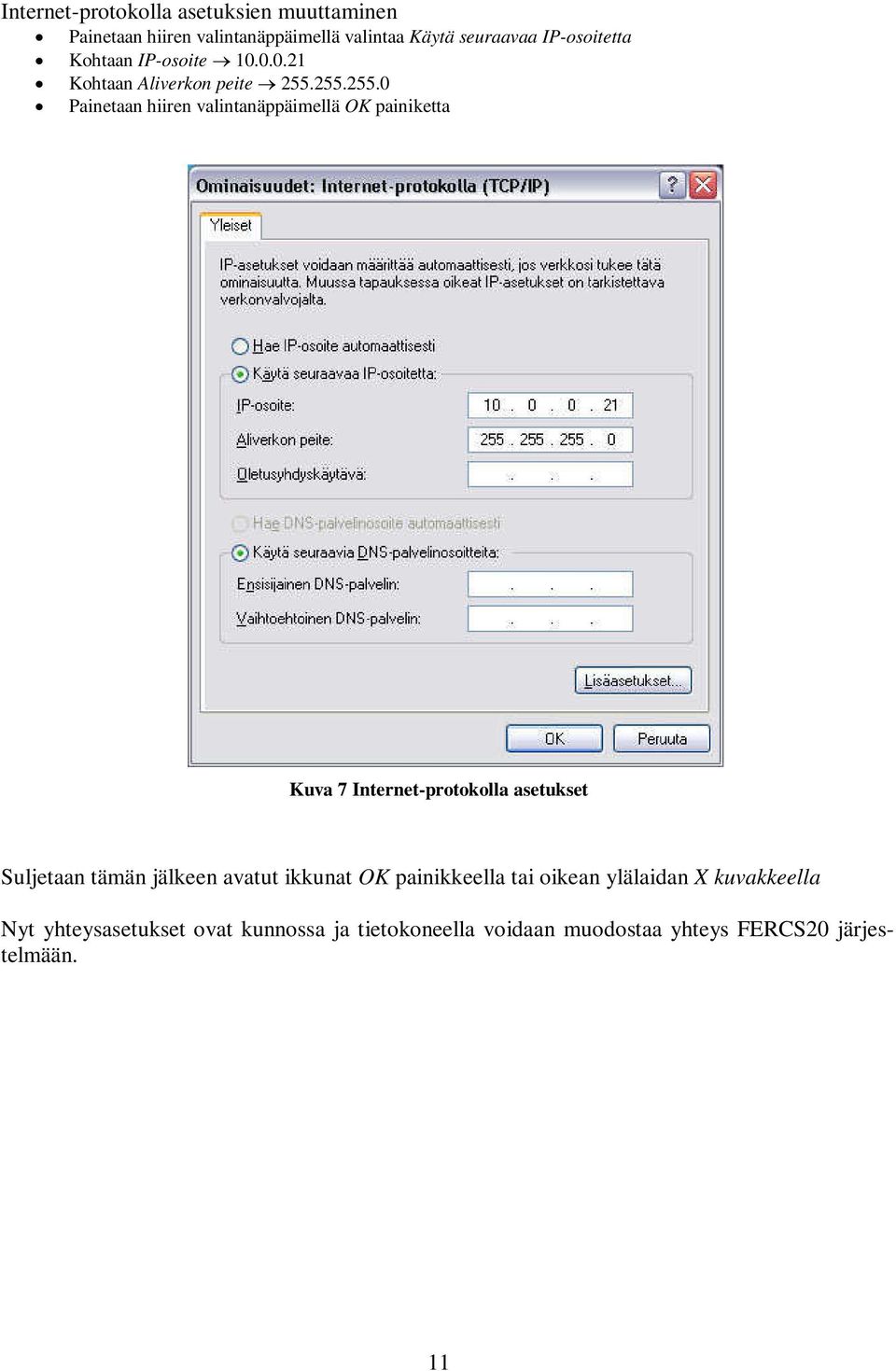

11 Internet-protokolla asetuksien muuttaminen Painetaan hiiren valintanäppäimellä valintaa Käytä seuraavaa IP-osoitetta Kohtaan IP-osoite Kohtaan Aliverkon peite Painetaan hiiren valintanäppäimellä OK painiketta Kuva 7 Internet-protokolla asetukset Suljetaan tämän jälkeen avatut ikkunat OK painikkeella tai oikean ylälaidan X kuvakkeella Nyt yhteysasetukset ovat kunnossa ja tietokoneella voidaan muodostaa yhteys FERCS20 järjestelmään. 11

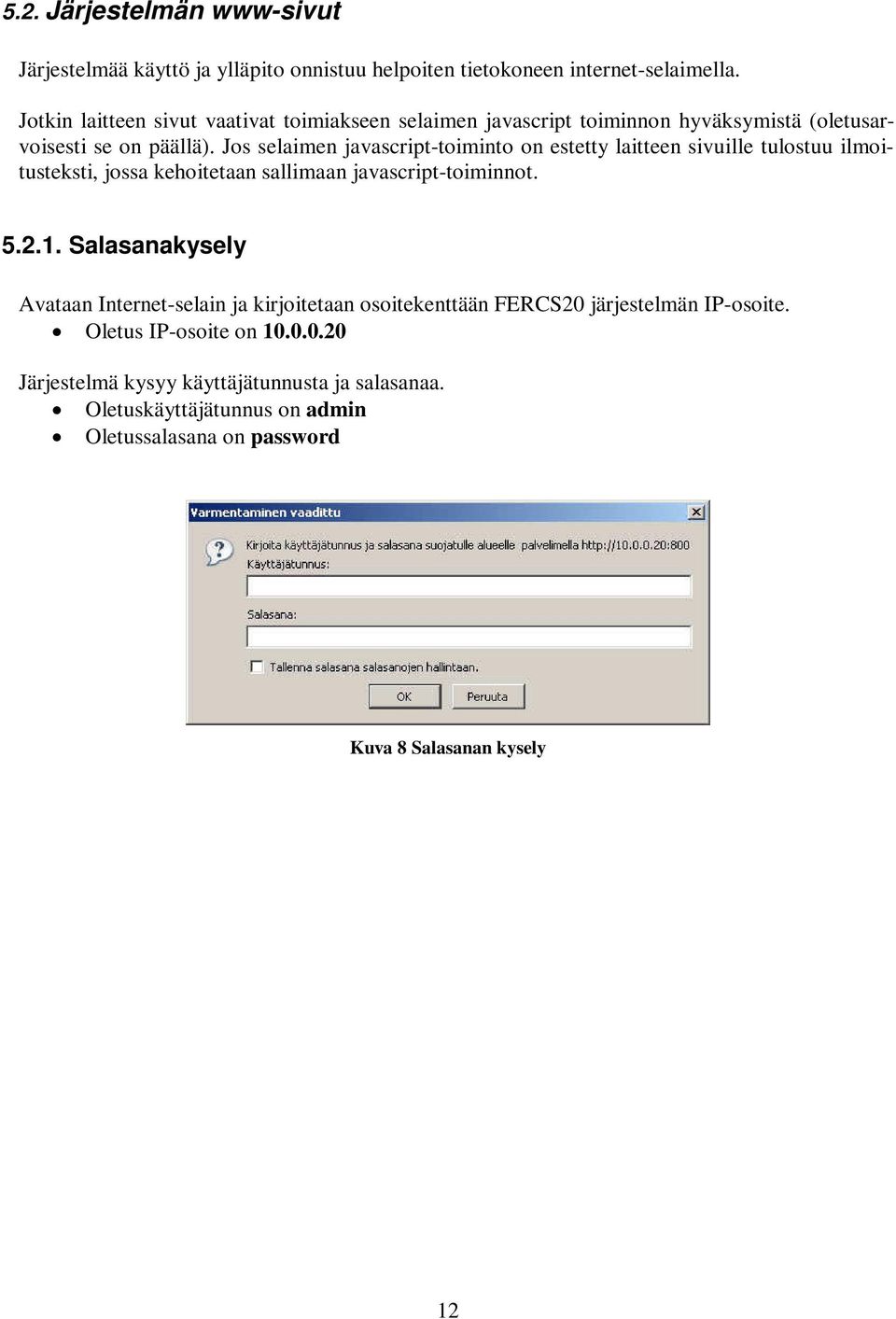

12 5.2. Järjestelmän www-sivut Järjestelmää käyttö ja ylläpito onnistuu helpoiten tietokoneen internet-selaimella. Jotkin laitteen sivut vaativat toimiakseen selaimen javascript toiminnon hyväksymistä (oletusarvoisesti se on päällä). Jos selaimen javascript-toiminto on estetty laitteen sivuille tulostuu ilmoitusteksti, jossa kehoitetaan sallimaan javascript-toiminnot Salasanakysely Avataan Internet-selain ja kirjoitetaan osoitekenttään FERCS20 järjestelmän IP-osoite. Oletus IP-osoite on Järjestelmä kysyy käyttäjätunnusta ja salasanaa. Oletuskäyttäjätunnus on admin Oletussalasana on password Kuva 8 Salasanan kysely 12

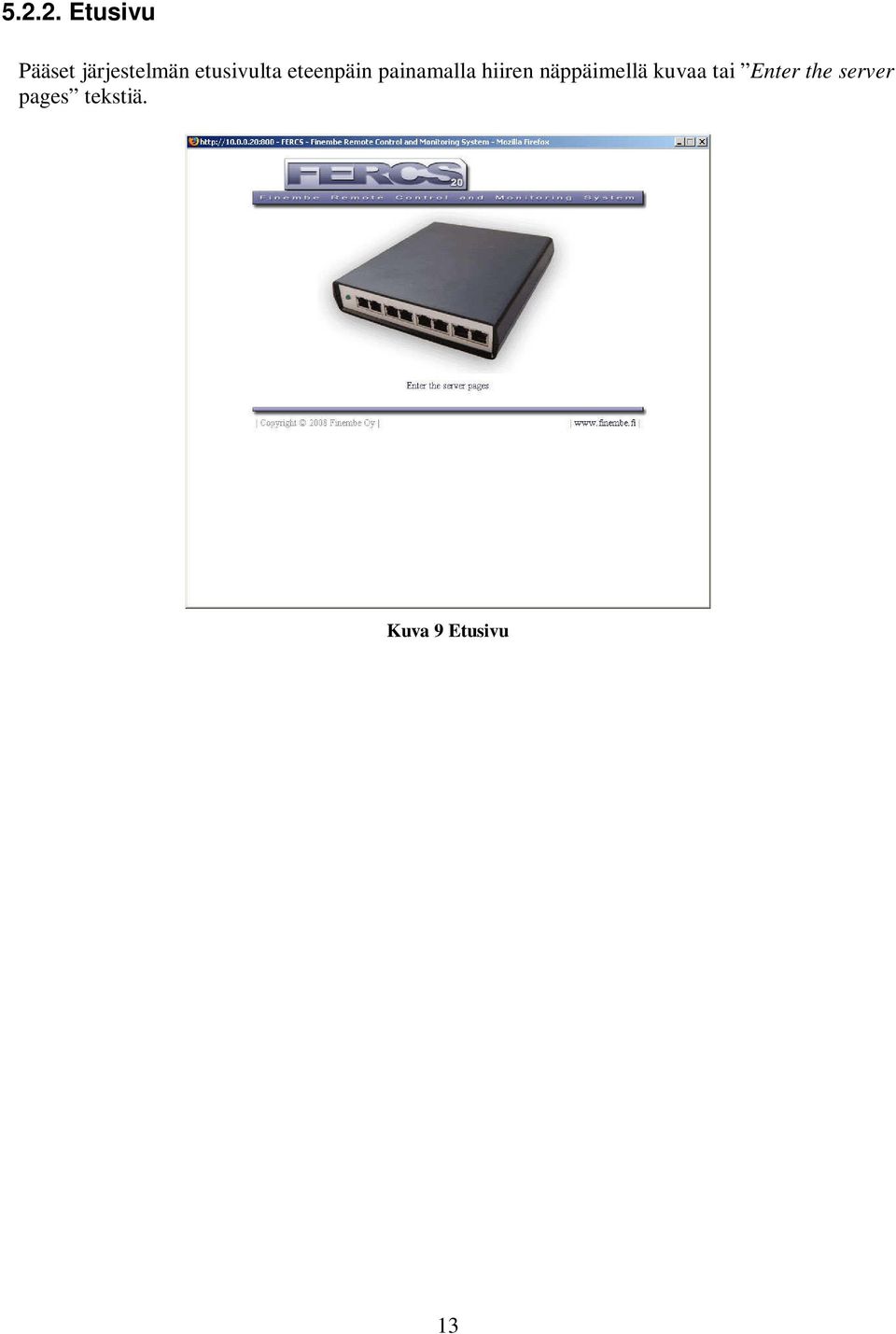

13 Etusivu Pääset järjestelmän etusivulta eteenpäin painamalla hiiren näppäimellä kuvaa tai Enter the server pages tekstiä. Kuva 9 Etusivu 13

14 Pääsivu (Main page) Pääsivulla on pikalinkit keskeisimpiin toimintoihin Asetukset (Settings) Anturidiagnostiikka (Sensor diagnostics) Kameradiagnostiikka (Camera diagnostics). Kaikkien sivujen ylälaidassa on linkit eniten käytetyille sivuille Pääsivulle Asetukset -sivu (Settings) Diagnostiikkasivu (Diagnostics) Virranhallintasivu (Power control). Kuva 10 Pääsivu (Main page) 14

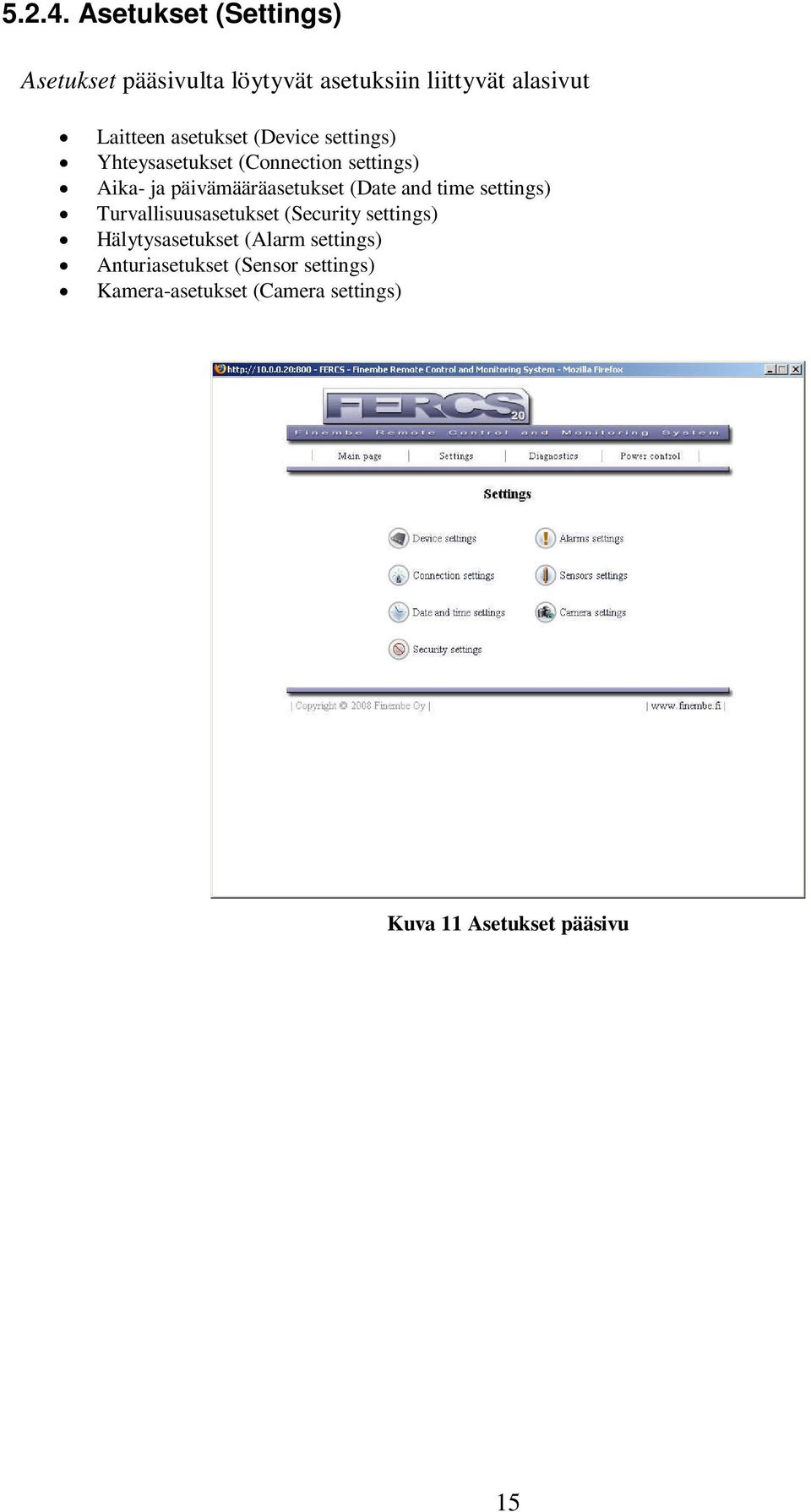

15 Asetukset (Settings) Asetukset pääsivulta löytyvät asetuksiin liittyvät alasivut Laitteen asetukset (Device settings) Yhteysasetukset (Connection settings) Aika- ja päivämääräasetukset (Date and time settings) Turvallisuusasetukset (Security settings) Hälytysasetukset (Alarm settings) Anturiasetukset (Sensor settings) Kamera-asetukset (Camera settings) Kuva 11 Asetukset pääsivu 15

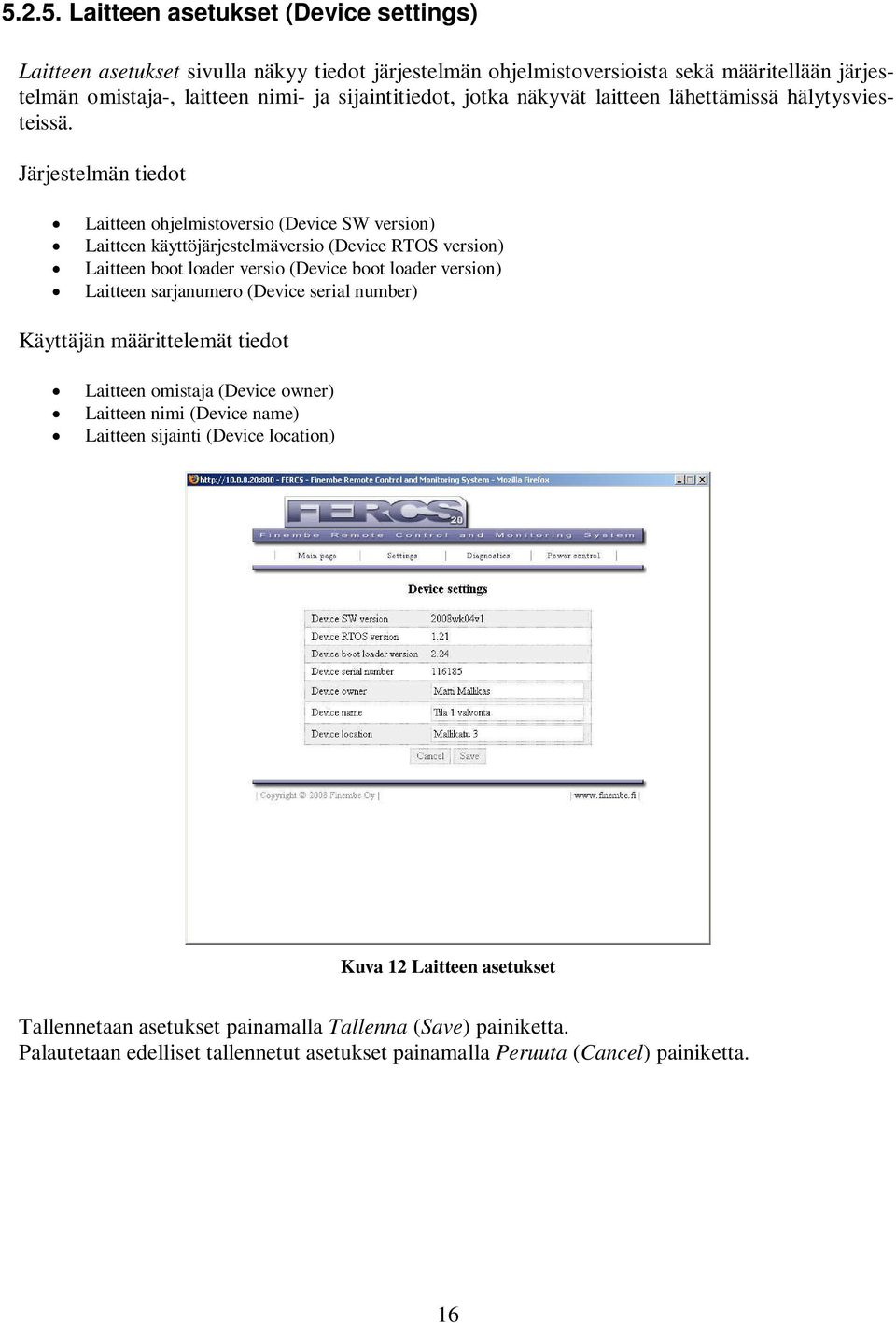

16 Laitteen asetukset (Device settings) Laitteen asetukset sivulla näkyy tiedot järjestelmän ohjelmistoversioista sekä määritellään järjestelmän omistaja-, laitteen nimi- ja sijaintitiedot, jotka näkyvät laitteen lähettämissä hälytysviesteissä. Järjestelmän tiedot Laitteen ohjelmistoversio (Device SW version) Laitteen käyttöjärjestelmäversio (Device RTOS version) Laitteen boot loader versio (Device boot loader version) Laitteen sarjanumero (Device serial number) Käyttäjän määrittelemät tiedot Laitteen omistaja (Device owner) Laitteen nimi (Device name) Laitteen sijainti (Device location) Kuva 12 Laitteen asetukset Tallennetaan asetukset painamalla Tallenna (Save) painiketta. Palautetaan edelliset tallennetut asetukset painamalla Peruuta (Cancel) painiketta. 16

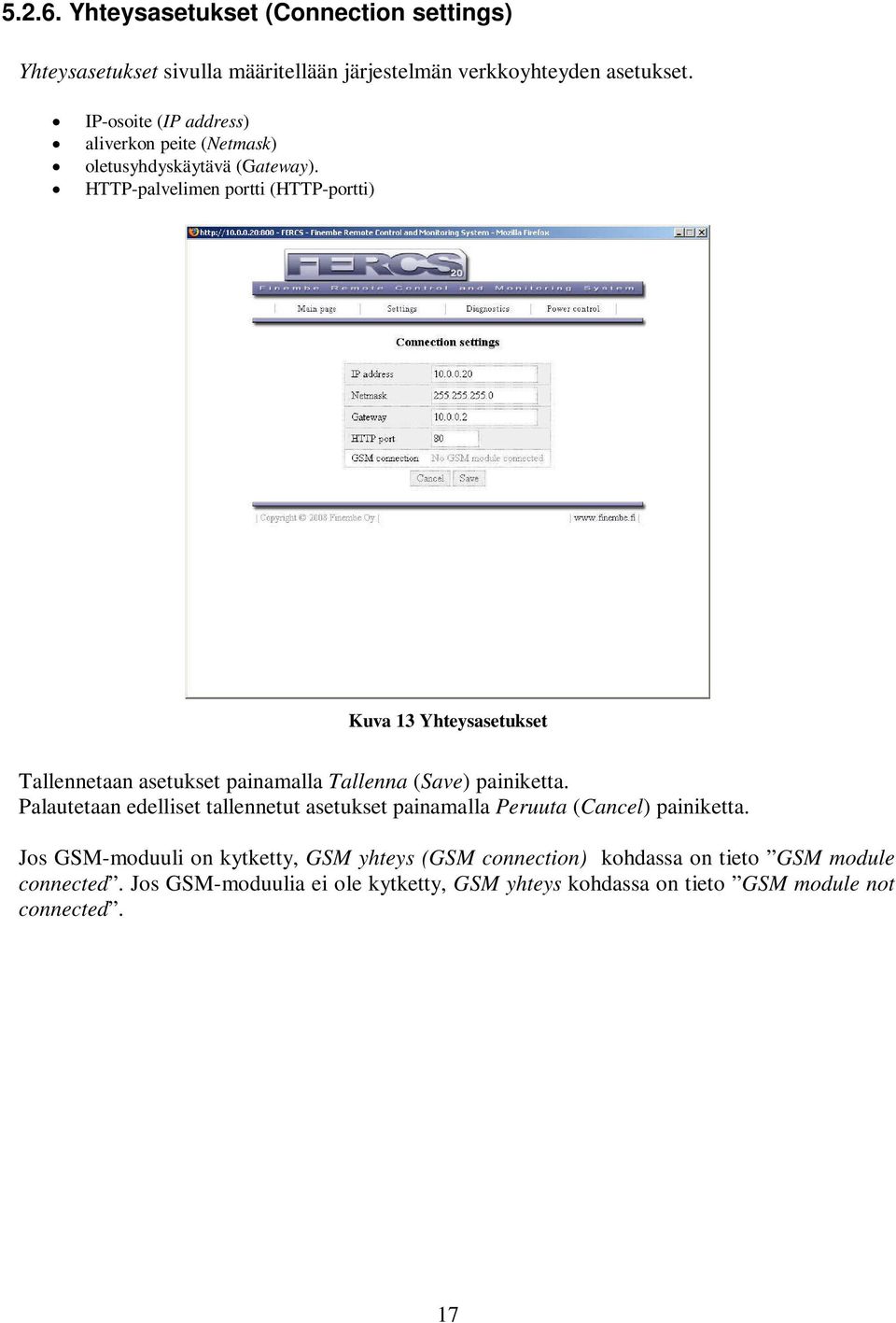

17 Yhteysasetukset (Connection settings) Yhteysasetukset sivulla määritellään järjestelmän verkkoyhteyden asetukset. IP-osoite (IP address) aliverkon peite (Netmask) oletusyhdyskäytävä (Gateway). HTTP-palvelimen portti (HTTP-portti) Kuva 13 Yhteysasetukset Tallennetaan asetukset painamalla Tallenna (Save) painiketta. Palautetaan edelliset tallennetut asetukset painamalla Peruuta (Cancel) painiketta. Jos GSM-moduuli on kytketty, GSM yhteys (GSM connection) kohdassa on tieto GSM module connected. Jos GSM-moduulia ei ole kytketty, GSM yhteys kohdassa on tieto GSM module not connected. 17

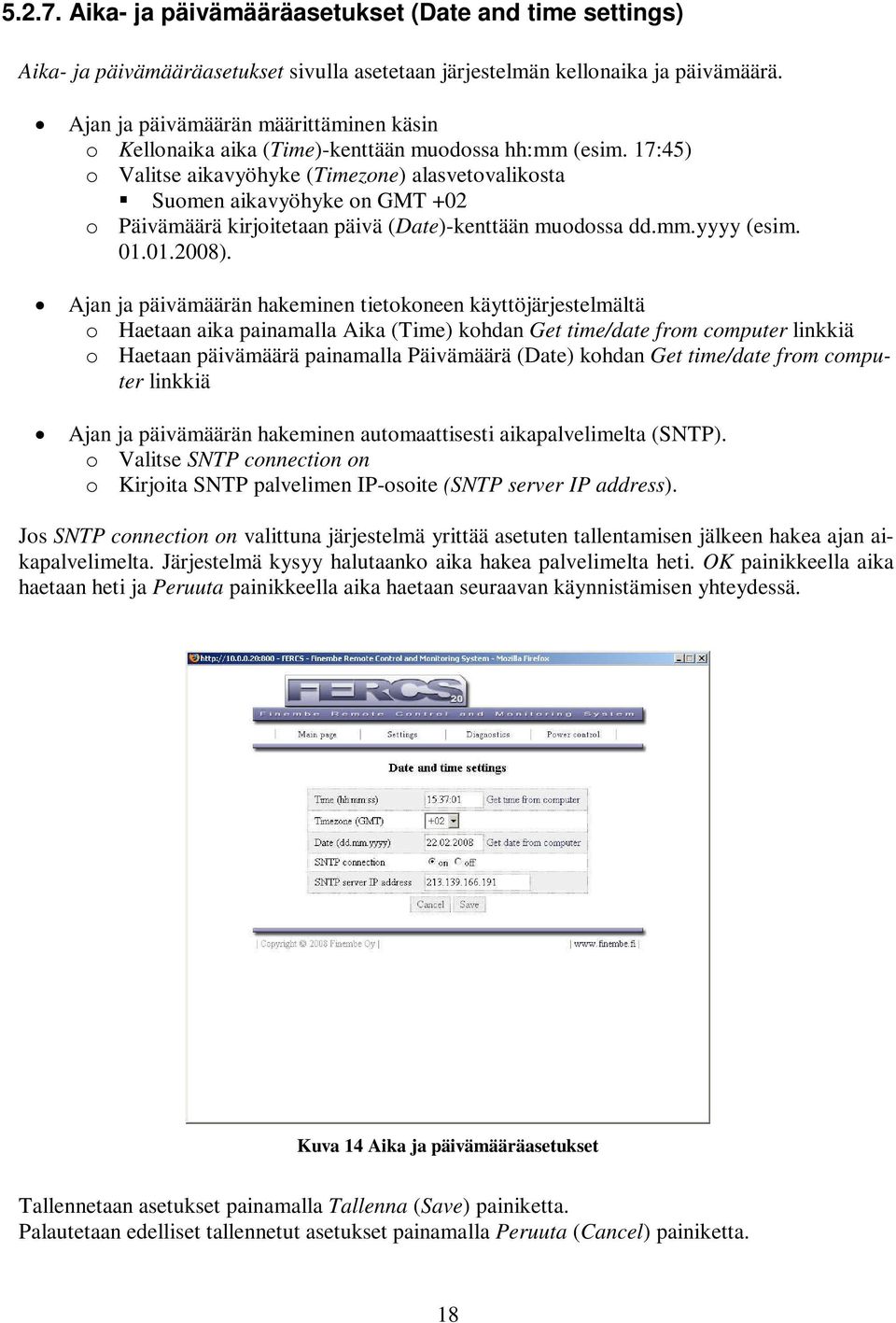

18 Aika- ja päivämääräasetukset (Date and time settings) Aika- ja päivämääräasetukset sivulla asetetaan järjestelmän kellonaika ja päivämäärä. Ajan ja päivämäärän määrittäminen käsin o Kellonaika aika (Time)-kenttään muodossa hh:mm (esim. 17:45) o Valitse aikavyöhyke (Timezone) alasvetovalikosta Suomen aikavyöhyke on GMT +02 o Päivämäärä kirjoitetaan päivä (Date)-kenttään muodossa dd.mm.yyyy (esim ). Ajan ja päivämäärän hakeminen tietokoneen käyttöjärjestelmältä o Haetaan aika painamalla Aika (Time) kohdan Get time/date from computer linkkiä o Haetaan päivämäärä painamalla Päivämäärä (Date) kohdan Get time/date from computer linkkiä Ajan ja päivämäärän hakeminen automaattisesti aikapalvelimelta (SNTP). o Valitse SNTP connection on o Kirjoita SNTP palvelimen IP-osoite (SNTP server IP address). Jos SNTP connection on valittuna järjestelmä yrittää asetuten tallentamisen jälkeen hakea ajan aikapalvelimelta. Järjestelmä kysyy halutaanko aika hakea palvelimelta heti. OK painikkeella aika haetaan heti ja Peruuta painikkeella aika haetaan seuraavan käynnistämisen yhteydessä. Kuva 14 Aika ja päivämääräasetukset Tallennetaan asetukset painamalla Tallenna (Save) painiketta. Palautetaan edelliset tallennetut asetukset painamalla Peruuta (Cancel) painiketta. 18

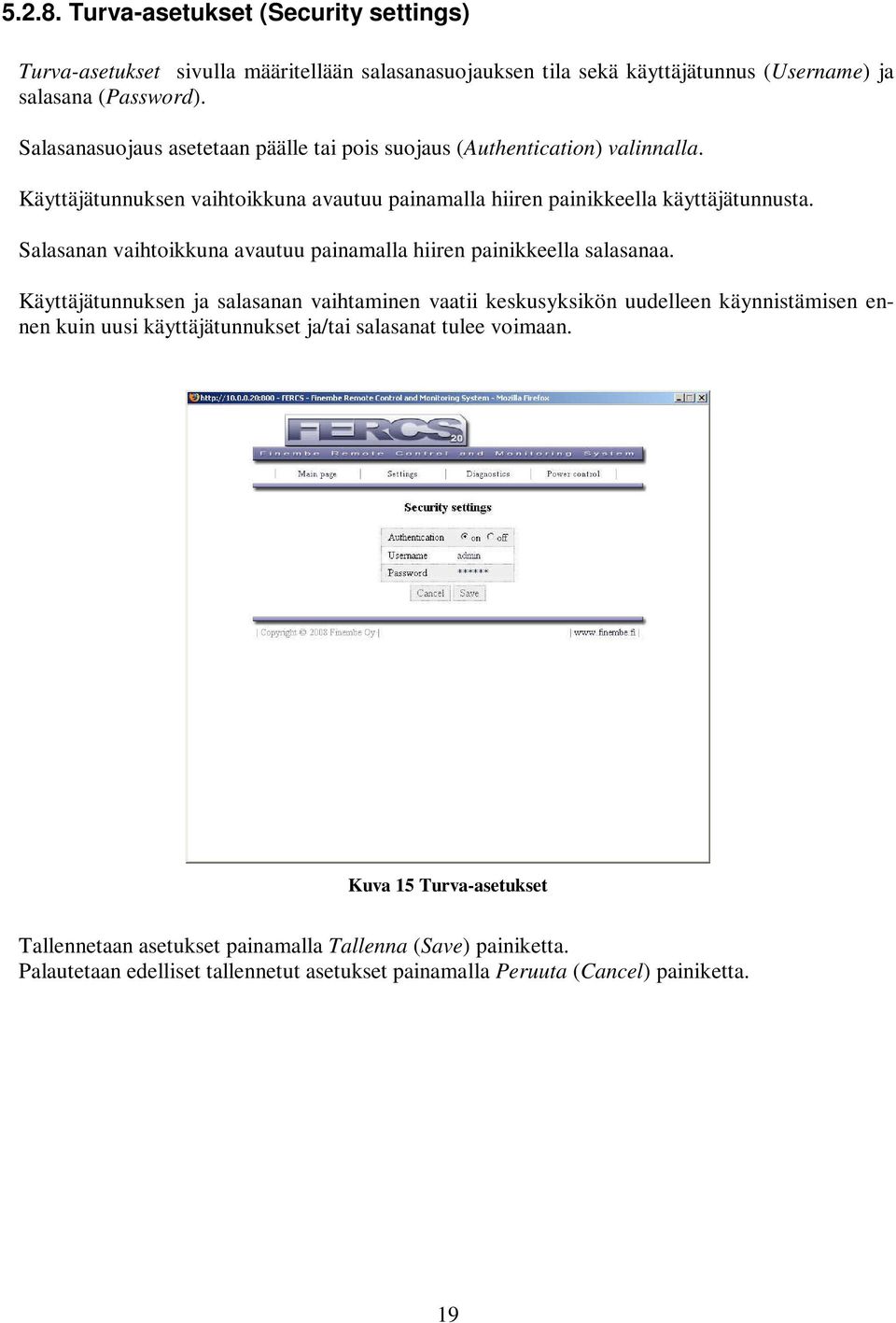

19 Turva-asetukset (Security settings) Turva-asetukset sivulla määritellään salasanasuojauksen tila sekä käyttäjätunnus (Username) ja salasana (Password). Salasanasuojaus asetetaan päälle tai pois suojaus (Authentication) valinnalla. Käyttäjätunnuksen vaihtoikkuna avautuu painamalla hiiren painikkeella käyttäjätunnusta. Salasanan vaihtoikkuna avautuu painamalla hiiren painikkeella salasanaa. Käyttäjätunnuksen ja salasanan vaihtaminen vaatii keskusyksikön uudelleen käynnistämisen ennen kuin uusi käyttäjätunnukset ja/tai salasanat tulee voimaan. Kuva 15 Turva-asetukset Tallennetaan asetukset painamalla Tallenna (Save) painiketta. Palautetaan edelliset tallennetut asetukset painamalla Peruuta (Cancel) painiketta. 19

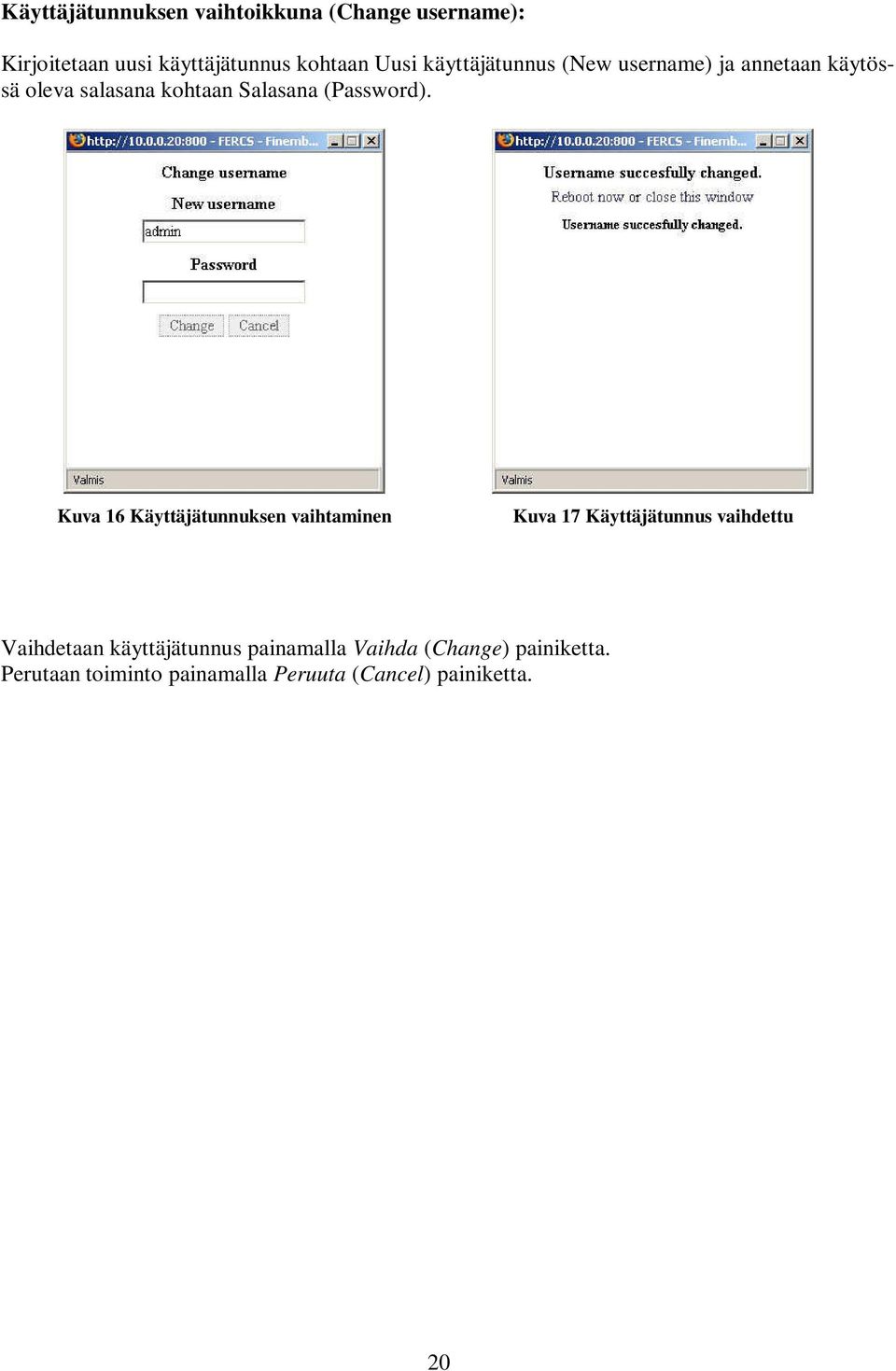

20 Käyttäjätunnuksen vaihtoikkuna (Change username): Kirjoitetaan uusi käyttäjätunnus kohtaan Uusi käyttäjätunnus (New username) ja annetaan käytössä oleva salasana kohtaan Salasana (Password). Kuva 16 Käyttäjätunnuksen vaihtaminen Kuva 17 Käyttäjätunnus vaihdettu Vaihdetaan käyttäjätunnus painamalla Vaihda (Change) painiketta. Perutaan toiminto painamalla Peruuta (Cancel) painiketta. 20

21 Salasanan vaihtoikkuna (Change password): Kirjoitetaan vanha salasana kohtaan Vanha salasana (Old password), uusi salasana kohtaan Uusi salasana (New password) ja uuden salasanan vahvistus kohtaan Vahvista uusi salasana (Confirm new password) Kuva 18 Salasanan vaihtaminen Kuva 19 Salasana vaihdettu Vaihdetaan salasana painamalla Vaihda (Change) painiketta. Perutaan toiminto painamalla Peruuta (Cancel) painiketta. 21

22 Hälytysasetukset (Alarm settings) Hälytysasetukset sivulla asetetaan hälytykset päälle tai pois sekä määritetään sähköpostiosoitteet ja/tai GSM-numerot, joihin hälytykset lähetetään. Jos GSM moduulia ei ole kytketty sivuilla näkyy Hälytysnumeroiden (Alarm GSM numbers) kohdalla teksti GSM moduulia ei ole kytketty ( No GSM module connected ). Jos GSM-moduuli on kytketty kohdassa näkyy tekstikentät kolmelle hälytysnumerolle. Kohdissa määritellyt GSM-numerot toimivat samalla numeroina, joilta laite hyväksyy käskyt. Jos numeroita ei ole määritelty ottaa järjestelmä käskyt vastaan kaikista numeroista. Kuva 20 Hälytysasetukset Hälytysten asettaminen pois tai päälle Hälytykset asetetaan päälle valitsemalla Hälytykset (Alarms) kohdan on asetus. anturihälytykset lähetetään niiltä antureilta, joissa hälytykset on asetettu päälle Hälytykset asetetaan pois päältä valitsemalla Hälytykset kohdan off asetus. anturihälytyksiä ei lähetetä vaikka anturikohtaisia hälytyksiä olisi asetettu päälle Tallennetaan asetukset painamalla Tallenna (Save) painiketta. Palautetaan edelliset tallennetut asetukset painamalla Peruuta (Cancel) painiketta. 22

23 Sähköpostihälytykset Hälytyksien sähköpostiosoitteet (Alarm address) kohtiin kirjoitetaan sähköpostiosoitteet, joihin hälytysviestit lähetetään. Sähköpostihälytysten käyttäminen vaatii lähtevän postin (SMTP) palvelimen IP osoitteen (Outgoing mail (SMTP) IP address) määrittämisen. Palvelimen nimen ja IP osoitteen saa kysymällä palveluntarjoajalta. Jos palvelimen nimi on tiedossa sen selvittäminen onnistuu esimerkiksi windows XP käyttöjärjestelmän komentokehotteen nslookup komennolla. Esim. selvitetään mail.palveluntarjoaja.fi nimen ip osoite kirjoitetaan komentokehotteeseen nslookup mail.palvelutarjoaja.fi Kuva 21 SMTP palvelimen IP numeron selvittäminen Kriittiset hälytykset, kuten antureiden rikkoutuminen, järjestelmän uudelleenkäynnistyminen yms. lähetetään kaikkiin annettuihin sähköpostiosoitteisiin hälytysasetuksen tilasta riippumatta. Tekstiviestihälytykset Hälytyksien GSM-numerot kohtiin kirjoitetaan GSM-numerot, joihin hälytysviestit lähetetään. Numerot pitää kirjoittaa kansainvälissä formaatissa eli ensimmäinen nolla korvataan suomen maatunnuksella esim. numero muutetaan muotoon

24 Anturiasetukset (Sensor settings) Anturiasetukset sivulla on lista keskusyksikköön yhdistetyistä antureista muodossa ID/nimi. Anturikohtaisen Anturin konfigurointi (Sensor configuration) sivu avataan painamalla hiiren painiketta ID/nimi kentän päällä. Kuva 22 Anturiasetukset 24

25 Anturin konfigurointi (Sensor configuration) Anturin konfigurointi sivulla määritellään anturikohtaiset nimi ja hälytysasetukset. Tunnus (ID) - järjestelmän antama tunnus anturille Nimi (Name) - käyttäjän määrittelemä anturin nimi Anturin tyyppi (Sensor type) - Esim : o TS - lämpötila-anturi o HTS - yhdistetty lämpötila- ja kosteusanturi o XSA - anturisovitin ilmaisinantureille o WSA - langaton anturivastaanotin Anturin arvo (Current value) - anturin tämänhetkinen arvo Anturin Min/Max arvot (Min/max values) - anturin minimi- ja maksimiarvot siitä lähtien kun arvot on viimeksi nollattu tai keskusyksikkö on käynnistetty Hälytyksen alaraja (Alarm low limit) - käyttäjän määrittelemä raja, minkä alituttua järjestelmä lähettää hälytyksen Hälytyksen yläraja (Alarm high limit) - käyttäjän määrittelemä raja, minkä ylityttyä järjestelmä lähettää hälytyksen Hälytykset sallittu (Alarm enable) o Sallittu (Enabled) o Estetty (Disabled) Hälytyksen tila (Alarm state) o OFF - anturin lukema on rajojen sisällä, anturi OK o ON - anturin rajat ylitetty, anturi hälyttää (näkyy punaisena) Kuva 23 Anturin asetukset Tallennetaan asetukset painamalla Tallenna (Save) painiketta. Palautetaan edelliset tallennetut asetukset painamalla Peruuta (Cancel) painiketta. 25

26 Kamera-asetukset (Camera settings) Kamera-asetukset sivulla on lista kameroista muodossa ID/nimi. Kamerakohtainen Kameran konfigurointi (Camera configuration) sivun avataan painamalla hiiren painiketta ID/nimi kentän päällä. Kuva 24 Kamera-asetukset 26

27 Kameran konfigurointi (Camera configuration) Kameran konfigurointi sivulla määritellään kameran nimi ja verkkoasetukset. Tunnus (ID) o järjestelmän antama tunnus kameralle Nimi (Name) o käyttäjän määrittelemä kameran nimi Osoite internetiin (WAN address) o IP-osoite osoite kun kameraa käytetään internetistä Osoite lähiverkkoon (LAN address) o IP-osoite osoite kun kameraa käytetään lähiverkosta Kuva 25 Kameran konfigurointi Tallennetaan asetukset painamalla Tallenna (Save) painiketta. Palautetaan edelliset tallennetut asetukset painamalla Peruuta (Cancel) painiketta. 27

28 Diagnostiikka (Diagnostics) Diagnostiikka pääsivulla on linkit diagnostiikan alasivuille Anturidiagnostiikka (Sensor diagnostics) Kameradiagnostiikka (Camera diagnostics) Kuva 26 Diagnostiikka pääsivu 28

29 Anturidiagnostiikka (Sensor diagnostics) Anturidiagnostiikkasivulla voidaan tarkastella yhteenvetona järjestelmään kytkettyjen antureiden tilaa ja lukemia. Anturilistan otsikkorivillä on listattu sarakkeiden merkitys Nimi (Name) o käyttäjän määrittelemä nimi anturille Tunnus (ID) o järjestelmän määrittelemä tunnus anturille Tyyppi (Type) o anturin tyyppi (TS, HTS, XSA, tms.) Nykyinen arvo (Value) o ilmaisinantureilla tämä kenttä on tyhjä ja tila näytetään Alarms kentässä Minimiarvo (Min) o otsikon Min kentästä tyhjennetään kaikki minimi- ja maksimiarvot o anturin Min kentästä tyhjennetään kyseisen anturin minimi- ja maksimiarvot Maksimiarvo (Max) o otsikon Max kentästä tyhjennetään kaikki minimi- ja maksimiarvot o anturin Max kentästä tyhjennetään kyseisen anturin minimi- ja maksimiarvot Hälytykset (Alarms). o otsikon Alarms kentästä kuitataan kaikki hälyttävät anturit o anturin Alarms kentästä kuitataan kyseisen anturin hälytys o jos anturikohtainen hälytys on pois päältä kentässä lukee teksti disabled o jos anturikohtainen asetus on päällä tässä kentässä näkyy hälytysrajat o hälyttävät anturit on korostettu listassa punaisella värillä o ilmaisinantureiden tila näytetään tässä kentässä anturin tila OK - kentässä lukee Sensor OK anturi hälyttää - kentässä lukee Alarm o jos järjestelmä havaitsee ongelmia anturissa tai sen yhteydessä kentässä lukee Failure Antureiden Nimi- ja Tunnuskentät toimivat linkkeinä kyseisen anturin konfigurointi-ikkunaan. Katso anturin konfiguroinnista tarkemmin sivulta 25. Kuva 27 Anturidiagnostiikka 29

30 Kameradiagnostiikka (Camera diagnostics) Kameradiagnostiikkasivulle tulostuu yhteenvetona lista kameroista. Kameralistan Nimi- ja Tunnuskentät toimivat linkkeinä kyseisen kameran konfigurointi-ikkunaan. Katso kameran konfiguroinnista tarkemmin sivulta 27. Nimi (Name) o käyttäjän määrittelemä nimi kameralle Tunnus (ID) o järjestelmän määrittelemä tunnus kameralle Internet osoite (WAN address) o käyttäjän määrittämä osoite kameralle internetiin lähiverkon osoite (LAN address) o käyttäjän määrittämä osoite kameralle lähiverkkoon Kuva 28 Kameradiagnostiikka 30

31 Virranhallinta (Power control) Virranhallintasivulla voidaan käynnistää järjestelmä uudelleen (Reboot) tai palauttaa tehdasasetukset (Factory reset). Kuva 29 Virranhallinta 31

32 Uudelleen käynnistäminen (Reboot) Jos Uudelleenkäynnistys linkkiä on painettu, järjestelmä kysyy halutaanko se varmasti käynnistää uudelleen. Kuva 30 Uudelleenkäynnistämisen varmistus Toiminto perutaan Peruuta (Cancel) linkistä. Jos laite halutaan käynnistää uudelleen painetaan hiirellä Kyllä, haluan käynnistää uudelleen (Yes, I want to reboot) linkkiä. Laite palaa automaattisesti aloitussivulle kun se on käynnistynyt. Kuva 31 Automaattinen uudelleen käynnistyminen 32

33 Tehdasasetusten palauttaminen (Factory reset) HUOM! Tämän toiminon jälkeen kaikki asetukset ovat palautettu alkuarvoihinsa. IP-osoite http portti 80 käyttäjätunnus admin salasana - password Jos Tehdasasetusten palautus linkkiä on painettu, järjestelmä kysyy halutaanko tehdasasetukset palauttaa. Kuva 32 Tehdasasetusten palauttaminen Toiminto perutaan Peruuta (Cancel) linkistä. Jos laite halutaan palauttaa tehdasasetuksiin painetaan hiirellä Kyllä, haluan palauttaa tehdasasetukset (Yes, I want to reset device (all data is reset to factory default)) linkkiä. Laite palaa automaattisesti aloitussivulle kun se on käynnistynyt. 33

34 6. Lisälaitteet Järjestelmään on saatavilla lisälaitteita, joiden avulla sen ominaisuuksia voidaan laajentaa. GSM-moduuli o mahdollistaa laitteen käytön matkapuhelinta käyttäen Langaton anturivastaanotin o langattoman anturivastaanottimen avulla saadaan lisättyä langattomia antureita IP-kamerat o järjestelmään voidaan liittää IP-pohjaisia kameroita valvonnan tehostamiseksi Katso lisää internetsivuiltamme osoitteesta 34

35 7. Ohjelmiston päivittäminen Jos laitteessa tai sen käytössä ilmenee ongelmia kannattaa tarkistaa www-sivuiltamme osoitteesta löytyykö ohjelmistosta uudempaa versiota, jossa ongelma olisi jo korjattu. Ohjeet päivittämiseen saadaan kyseisen päivityspaketin mukanan www-sivuiltamme. 35
