1 PIKA-ASENNUSOHJE

2 VAROITUS: Käytä vain tämän valvontayksikön tukemia modeemeja. Dixell S.p.a. ei voi ottaa mitään vastuuta tukemattomien modeemien käytöstä aiheutuneista vahingoista. VAROITUS: Dixell S.p.a. pidättää oikeuden asiasta ilmoittamatta muuttaa tätä ohjetta. Viimeisin saatavissa oleva versio on ladattavissa verkkosivuilta. VAROITUS: Tämä on A-luokan tuote. Kotiympäristössä tuote voi aiheuttaa radiohäiriöitä, missä tapauksessa käyttäjä voi joutua tekemään asiaan sopivia toimenpiteitä. XWEB5000 FI doc dixel 2/68

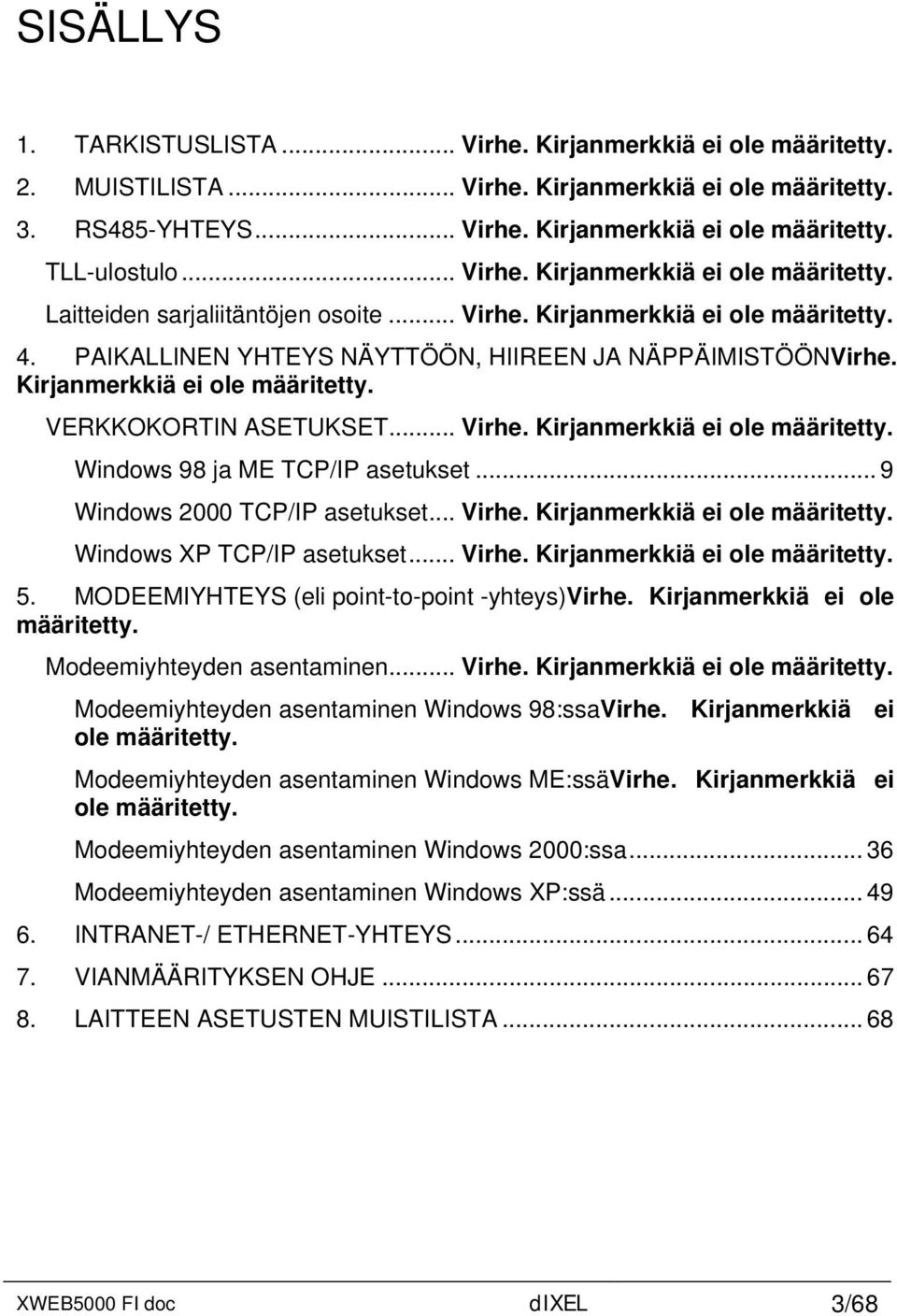

3 SISÄLLYS 1. TARKISTUSLISTA... Virhe. Kirjanmerkkiä ei ole määritetty. 2. MUISTILISTA... Virhe. Kirjanmerkkiä ei ole määritetty. 3. RS485-YHTEYS... Virhe. Kirjanmerkkiä ei ole määritetty. TLL-ulostulo... Virhe. Kirjanmerkkiä ei ole määritetty. Laitteiden sarjaliitäntöjen osoite... Virhe. Kirjanmerkkiä ei ole määritetty. 4. PAIKALLINEN YHTEYS NÄYTTÖÖN, HIIREEN JA NÄPPÄIMISTÖÖNVirhe. Kirjanmerkkiä ei ole määritetty. VERKKOKORTIN ASETUKSET... Virhe. Kirjanmerkkiä ei ole määritetty. Windows 98 ja ME TCP/IP asetukset... 9 Windows 2000 TCP/IP asetukset... Virhe. Kirjanmerkkiä ei ole määritetty. Windows XP TCP/IP asetukset... Virhe. Kirjanmerkkiä ei ole määritetty. 5. MODEEMIYHTEYS (eli point-to-point -yhteys)virhe. Kirjanmerkkiä ei ole määritetty. Modeemiyhteyden asentaminen... Virhe. Kirjanmerkkiä ei ole määritetty. Modeemiyhteyden asentaminen Windows 98:ssaVirhe. Kirjanmerkkiä ei ole määritetty. Modeemiyhteyden asentaminen Windows ME:ssäVirhe. Kirjanmerkkiä ei ole määritetty. Modeemiyhteyden asentaminen Windows 2000:ssa Modeemiyhteyden asentaminen Windows XP:ssä INTRANET-/ ETHERNET-YHTEYS VIANMÄÄRITYKSEN OHJE LAITTEEN ASETUSTEN MUISTILISTA XWEB5000 FI doc dixel 3/68

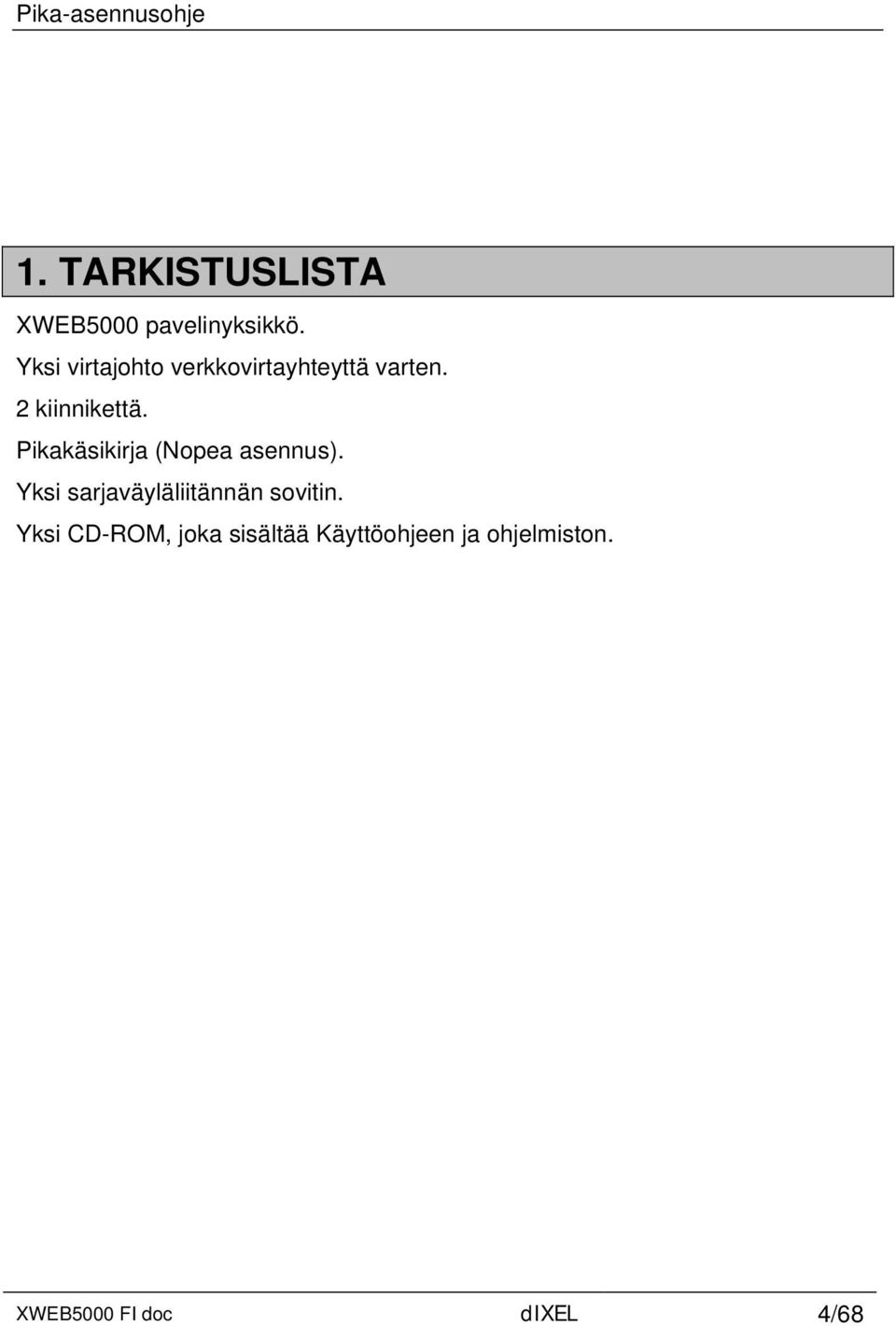

4 Pika-asennusohje 1. TARKISTUSLISTA XWEB5000 pavelinyksikkö. Yksi virtajohto verkkovirtayhteyttä varten. 2 kiinnikettä. Pikakäsikirja (Nopea asennus). Yksi sarjaväyläliitännän sovitin. Yksi CD-ROM, joka sisältää Käyttöohjeen ja ohjelmiston. XWEB5000 FI doc dixel 4/68

5 2. MUISTILISTA Tarkista, että virtajohto vastaa XWEB5000:n spesifikaatiota (90~264 VAC 50~60Hz). Yhdistä sarjaväyläliitäntä RS485 mukana toimitetulla sovittimella. Kiinnitä näyttö, näppäimistö ja hiiri (tarvittaessa) ennen kuin käynnistät yksikön. Kiinnitä RJ 45 -verkkokaapeli (ei mukana). 3. RS485-YHTEYS Sarjaväylään yhdistämistä varten kaikki Dixell Modbus -laitteet täytyy varustaa /05/2007 Pg. 5/68

6 Pika-asennusohje suorilla RS485-liitännillä tai TTL-RS485 -liitännillä (XJRS485 tai XJ485). Katso lisätietoja laitteiden käyttöoppaista. RS485-väylä perustuu pääosin kahteen polarisoituun liitäntään. Kiinnitä huomiota siihen, että kaikkien sarjaväylään kiinnitettyjen laitteiden järjestys on oikea. Seuraa näitä tärkeitä ohjeita: RS485-sarjaliitännän täytyy yltää kaikkiin laitteisiin niiden asennuspaikoilla. Varmista johtojen napaisuus kiinnittäessäsi niitä laitteiden liitäntöihin. Kaapelissa tulee olla 2 tai 3 suojattua johdinta, joiden vähimmäishalkaisija on 0,5 mm 2 (esim. BELDEN 8772). Kaapelin tulee yltää SWEB5000:n sijainnista kaikkiin laitteisiin. Älä luo piirejä tai jakoja: XWEB5000 FI doc dixel 6/68

7 Oikea yhdistämistapa: Väärä yhdistämistapa: Pidä sarjakaapeli aina etäällä virtajohdoista. Pidä sarjakaapeli aina etäällä elektromagneettisista tai taajuuslähteistä. Älä yhdistä suojattua johdinta maadoitukseen. Älä yhdistä maadoitusliitäntää (Gnd (ground)). Muista piirtää sarjaliitännästä kartta. Se auttaa sinua löytämään häiriöt, kun jokin on vialla. RS485-laitteissa on +- ja - -liitännät, joiden polariteettia tulee noudattaa. Jotta sarjaliitäntä pysyisi tasapainossa, linjan päähän tulee liittää 100 Ohm:n vastus (voit käyttää viimeisen yhdistetyn laitteen RS 485+ ja RS 485- liitäntöjä) /05/2007 Pg. 7/68

8 Pika-asennusohje TLL-ulostulo Laitteet, joissa on RS485 sisäänrakennettuna, eivät tarvitse erillistä ulkoista liitäntämoduulia. Laitteissa, joissa on ulkoinen liitäntämoduuli: pidä TTL-kaapeli etäällä virtajohdoista ja taajuuslähteistä. XJ485 ulkoinen liitäntämoduuli tulee yhdistää TTL-kaapelilla laitteeseen, jossa on TTL-yhteensopiva. Laitteiden sarjaliitäntöjen osoite Jokaista laitetta varten täytyy määrittää oma, ainutlaatuinen osoite. Syötä osoite jokaisen laitteen Adr-parametrin arvoksi. Katso laitteen omasta käyttöoppaasta miten pääset muokkaamaan ohjelmointia ja asettamaan arvon. Luokitustoimintojen kanssa on helpointa toimia niin, että asetat osoitteet asteittain laitteille, jotka ovat samankaltaisia ja joita käytetään samankaltaisiin tehtäviin. 4. PAIKALLINEN YHTEYS NÄYTTÖÖN, HIIREEN JA NÄPPÄIMISTÖÖN XWEB5000-modeemin takaosassa on liitännät näyttöä, hiirtä ja näppäimistöä varten. Kiinnitä oheislaitteet ennen virran kytkemistä laitteeseen, sillä muuten järjestelmä ei välttämättä tunnista niitä. Toisin sanoen, jos et esimerkiksi kiinnitä näytön johtoa heti, et näe näytöllä mitään myöhemmin. Laite toimii myös ilman näitä oheislaitteita, joten jos laitetta on tarkoitus käyttää pelkästään kauko-ohjaimella, ne voidaan irrottaa asennustoimenpiteiden jälkeen. XWEB5000-laitteeseen on joka tapauksessa ladattu yleisselain, joka mahdollistaa laitteen asentamisen. Katso tarpeen tullen lisätietoja kunkin XWEB5000-laitteeseen liitetyn oheislaitteen käyttöoppaasta. XWEB5000 FI doc dixel 8/68

9 Toimintatapa on sama kaikkien liitäntätapojen kanssa XWEB5000-laitteen kanssa työskenneltäessä. Laitteeseen on mahdollista ottaa yhteys yhdestä LAN-kortilla varustetusta tietokoneesta käyttämällä RJ 45 (LAN) -verkkoliitäntää. Tietokoneen vaatima PCasiakasohjelma vie paljon virtaa, joten tällainen yhteys sopii paremmin asennustoimenpiteille. HUOM: palvelimen ja tietokoneen välisen kaapelin tulee olla ristiinkytketty("siltakaapeli"). Etäyhteydenotto laitteeseen tietokoneen avulla kuvataan tässä opaassa. Voit joutua tekemään joitakin muutoksia tietokoneesi verkkokorttiin, jonka jälkeen voit ottaa yhteyden XWEB5000-laitteeseen ethernetin/internetin kautta. Kun olet muuttanut verkkokorttisi asetukset, saat yhteyden XWEB5000-laitteeseen yksinkertaisesti käynnistämällä selaimen ja kirjoittamalla osoitteeksi laitteen oletus-ip-osoitteen Ennen kuin jatkat eteenpäin, kirjoita muistiin tietokoneesi verkkoasetukset, sillä saatat joutua muuttamaan niitä. Jos oman tietokoneesi IP-osoite kuuluu jatkumoon XYZ (jossa XYZ tarkoittaa lukua 1 ja 254 välillä), voit ottaa yhteyden XWEB5000-laitteeseen yksinkertaisesti kiinnittämällä verkkokaapelin. VERKKOKORTIN ASETUKSET Windows XP TCP/IP ASETUKSET s. 17 s. 9 Windows 2000 TCP/IP ASETUKSET s. 13 Windows XP TCP/IP ASETUKSET s. 17 WINDOWS 98 JA ME TCP/IP ASETUKSET Valitse työpöydällä My Computer -> Control Panel -> Network. Mene Configuration-välilehdelle /05/2007 Pg. 9/68

10 Pika-asennusohje Valitse ethernet-korttisi TCP/IP ja valitse Properties. Tämä avaa TCP/IP Properties -ikkunan. Tee seuraavat asetukset joka välilehdellä. Mene IP Address -välilehdelle. XWEB5000 FI doc dixel 10/68

11 /05/2007 Pg. 11/68

12 Pika-asennusohje Valitse Specify an IP address ja syötä asetukset kuten yllä. Mene sitten DNS configuration -välilehdelle ja valitse Disable DNS. Mene Gateway-välilehdelle ja poista mahdolliset merkinnät, kuten alla on esitetty. XWEB5000 FI doc dixel 12/68

13 Paina Ok-painiketta, jolloin Windows pyytää käynnistämään koneen uudelleen. Paina Ok-painiketta ja odota, että järjestelmä käynnistyy uudelleen. XWEB5000 FI doc dixel 13/68

14 WINDOWS 2000 TCP/IP ASETUKSET Valitse Start -> Settings -> Network and Dial-up Connections: XWEB5000 FI doc dixel 14/68

15 Alla olevan ikkunan pitäisi avautua: Paina hiiren oikean puoleista näppäintä verkkokorttisi yhteyden kohdalla ja valitse sitten Properties /05/2007 Pg. 15/68

16 Pika-asennusohje Alla olevan ikkunan pitäisi avautua: Valitse Internet Protocol (TCP/IP) ja sitten Properties. XWEB5000 FI doc dixel 16/68

17 Alla olevan ikkunan pitäisi avautua: Valitse Use the following IP address ja syötä kenttiin yllä olevan kuvan mukaiset asetukset. Paina OK-painiketta /05/2007 Pg. 17/68

18 Pika-asennusohje WINDOWS XP TCP/IP ASETUKSET Paina Start-painiketta, valitse Control panel ja paina Network and internet connections -ikonia. Valitse sitten Network connections: Alla oleva ikkuna avautuu: Paina hiiren oikean puoleista näppäintä verkkoliitäntä-ikonin päällä ja valitse sitten Properties: XWEB5000 FI doc dixel 18/68

19 /05/2007 Pg. 19/68

20 Pika-asennusohje Alla oleva ikkuna avautuu: Valitse Internet Protocol (TCP/IP) ja sitten Properties. XWEB5000 FI doc dixel 20/68

21 Alla oleva ikkuna avautuu: /05/2007 Pg. 21/68

22 Quick Installation Guide 5. MODEEMIYHTEYS (eli point-to-point-yhteys) Modeemiyhteys on tavallisin yhteystapa silloin, kun LAN-yhteyttä (intranet / Ethernet / internet) ei ole saatavissa. Suosittelemme, että yhteydessä käytetään puhelinlinjaa, joka on tarkoitettu vain tätä yhteyttä varten. HUOM: Käytä vain Dixellin hyväksymiä modeemilaitteita. Muista, että monet modeemit eivät ole yhteensopivia Linuxin kanssa. Lista yhteensopivista modeemeista löytyy valikosta: Configuration System - Modem. Ulkoinen modeemi Liitä ulkoinen modeemi laitteen takapuolella olevaan sarjaporttiin käyttäen modeemikaapelia, joka yleensä tulee modeemipaketin mukana. XWEB5000-palvelin hallinnoi suoraan modeemin uudelleen asettamista RS232- portin kautta, kun modeemilaitteen virrat sammutetaan ja käynnistetään sitten uudelleen. Liitä modeemi puhelinlinjaan modeemipaketin mukana tulleella puhelinkaapelilla. Muista tarkistaa onko käytössä puhelinkeskus. Yhdistämistoimenpide jakautuu kahteen osaan. Ensin täytyy luoda tietokoneeseesi etäyhteys (Remote Access), jonka asetuksiin tulee sen puhelinlinjan numero, johon XWEB5000-laite on yhdistetty. Käyttäjätunnus ja salasana on dixell. Seuraavaksi seuraa yhdistämistoimenpide, jota tulet aina käyttämään: käynnistettyäsi uuden etäyhteyden, joka varaa linjan modeemin kautta, käynnistä tietokoneesi internet-selain ja kirjoita osoite Explorer/Netscape-selaimen osoiteriville. XWEB5000 FI doc dixel 22/68

23 Modeemiyhteyden asentaminen /05/2007 Pg. 23/68

24 Modeemiyhteyden asentaminen Windows XP:ssä s. 50 s. 22 XWEB5000 FI doc dixel 24/68

25 MODEEMIYHTEYDEN ASENTAMINEN WINDOWS ME:SSA s /05/2007 Pg. 25/68

26 MODEEMIYHTEYDEN ASENTAMINEN WINDOWS 2000:SSA s. 37 XWEB5000 FI doc dixel 26/68

27 Modeemiyhteyden asentaminen Windows XP:ssä s. 50 MODEEMIYHTEYDEN ASENTAMINEN WINDOWS 98:SSA 1. Paina työpöydän My Computer -ikonia ja valitse sitten Dial-Up Networking. 2. Jos tämä on ensimmäinen kerta, kun Dial-Up Networking on käytössä, näytölle avautuu Welcome-näyttö. Paina Next-painiketta ja jatka kohdasta /05/2007 Pg. 27/68

28 XWEB5000 FI doc dixel 28/68

29 3. Jos Welcome-näyttö ei avaudu, valitse Make New Connection. 4. Kirjoita ensimmäiseen kenttään "XWEB5000 DIRECT MODEM". Kun olet saanut uuden yhteyden luomisen New Connection wizardilla valmiiksi, sen ikonin nimi tulee olemaan XWEB5000 DIRECT MODEM. Valitse Digicom Botticelli Web tai joku toinen Dixellin hyväksymä modeemi. Paina Next-painiketta /05/2007 Pg. 29/68

30 5. Älä kirjoita suuntanumeroa (area code), vaan syötä puhelinnumero niin, että suuntanumero on mukana puhelinnumerossa. Esim: Jos puhelinnumero on ja suuntanumero on 099, syötä puhelinnumero: Jos käytössä on puhelinkeskus ja linjan avaaminen vaatii numeron näppäilemisen (esim. 0 tai 9 keskuksesta riippuen), syötä puhelinnumero seuraavasti: 0, tai 9, Valitse maa. Paina Next-painiketta. XWEB5000 FI doc dixel 30/68

31 Paina Finish-painiketta /05/2007 Pg. 31/68

32 XWEB5000 FI doc dixel 32/68

33 MODEEMIYHTEYDEN ASENTAMINEN WINDOWS ME:SSA 1. Valitse Start-valikosta Settings ja sitten Dial-Up Networking. 2. Paina Make New Connection -ikonia. 3. Kirjoita Type name for the computer you are dialling -kenttään XWEB 3000 DIRECT MODEM. 4. Valitse Select a device -pudotusvalikosta Digicom Botticelli Web tai joku toinen Dixellin hyväksymä modeemi. Paina Next-painiketta /05/2007 Pg. 33/68

34 6. Älä kirjoita suuntanumeroa (area code), vaan syötä puhelinnumero niin, että suuntanumero on mukana puhelinnumerossa. Esim: Jos puhelinnumero on ja suuntanumero on 099, syötä puhelinnumero: Jos käytössä on puhelinkeskus ja linjan avaaminen vaatii numeron näppäilemisen (esim. 0 tai 9 keskuksesta riippuen), syötä puhelinnumero seuraavasti: 0, tai 9, Valitse maa. Paina Next-painiketta. XWEB5000 FI doc dixel 34/68

35 8. Paina Finish-painiketta /05/2007 Pg. 35/68

36 9. Paina hiiren oikeaa näppäintä XWEB5000 DIRECT MODEM -ikonin päällä ja valitse sitten Properties. 10. Mene Networking-välilehdelle. 11. Valitse Type of Dial-Up Server -pudotusvalikosta PPP: Internet, Windows 2000/NT, Windows Me. 12. Poista valinta muista ruuduista paitsi Enable software compression ja TCP/IP. XWEB5000 FI doc dixel 36/68

37 13. Paina TCP/IP Settings... -painiketta. 14. Valitse Server assigned IP address -valinta. 15. Valitse Server assigned name server addresses -valinta. 16. Paina OK-painiketta /05/2007 Pg. 37/68

38 17. Mene Security-välilehdelle. 18. User name (käyttäjätunnus): dixell 19. Password (salasana): dixell 20. Paina OK-painiketta. XWEB5000 FI doc dixel 38/68

39 21. Paina hiiren oikeaa näppäintä XWEB5000 DIRECT MODEM -ikonin päällä ja valitse sitten Create Shortcut /05/2007 Pg. 39/68

40 22. Paina Yes-painiketta. XWEB5000 FI doc dixel 40/68

41 MODEEMIYHTEYDEN ASENTAMINEN WINDOWS 2000:SSA Valitse Start-valikosta Settings ja sitten Network and Dial-up Connections. Valitse Make a New Connection /05/2007 Pg. 41/68

42 Tämä käynnistää Network Connection Wizard -sovelluksen. Jatka painamalla Next-painiketta. XWEB5000 FI doc dixel 42/68

43 /05/2007 Pg. 43/68

44 Valitse Dial up to the Internet: XWEB5000 FI doc dixel 44/68

45 Valitse Connect using my phone line: Älä kirjoita suuntanumeroa (area code), vaan syötä puhelinnumero niin, että suuntanumero on mukana puhelinnumerossa. Esim: Jos puhelinnumero on ja suuntanumero on 099, syötä puhelinnumero: Jos käytössä on puhelinkeskus ja linjan avaaminen vaatii numeron näppäilemisen (esim. 0 tai 9 keskuksesta riippuen), syötä puhelinnumero seuraavasti: 0, tai 9, Valitse maa. Paina Next-painiketta /05/2007 Pg. 45/68

46 XWEB5000 FI doc dixel 46/68

47 Käyttäjätunnus (User name) ja salasana (Password) on dixell /05/2007 Pg. 47/68

48 Käytä yhteyden nimenä nimeä "XWEB5000 direct modem": XWEB5000 FI doc dixel 48/68

49 Ensimmäinen osa on valmis /05/2007 Pg. 49/68

50 Verkkohakemistostasi löytyy nyt uusi ikoni: XWEB5000 FI doc dixel 50/68

51 Paina hiiren oikeaa näppäintä sen päällä ja valitse Properties: /05/2007 Pg. 51/68

52 Anna General-välilehden asetusten olla kuten olet ne jo aikaisemmin tämän oppaan mukaan asettanut ja mene Networking-välilehdelle: Valitse Internet Protocol (TCP/IP) ja sitten Properties. XWEB5000 FI doc dixel 52/68

53 Aseta asetukset yllä olevan kuvan mukaisesti. Paina Ok-painiketta ja sulje kaikki ikkunat /05/2007 Pg. 53/68

54 MODEEMIYHTEYDEN ASENTAMINEN WINDOWS XP:SSÄ Windows XP:ssä luot yhteyden käyttämällä New Connection Wizard -sovellusta. 1. Valitse Start-valikosta Control Panel. XWEB5000 FI doc dixel 54/68

55 2. Jos Control Panel on asetettu Classic View -näkymälle, valitse Network Connections -ikoni /05/2007 Pg. 55/68

56 3. Jos Control Panel on asetettu Category View -näkymälle, valitse Network and Internet Connections -kategoria ja sitten Network Connections -ikoni. XWEB5000 FI doc dixel 56/68

57 /05/2007 Pg. 57/68

58 4. Valitse Network Tasks -ikkunasta Create a new connection. XWEB5000 FI doc dixel 58/68

59 5. Paina Next-painiketta. 6. Paina Next-painiketta sivun alalaidassa jatkaaksesi yhteyden luomista /05/2007 Pg. 59/68

60 7. Valitse Connect to the Internet ja paina Next-painiketta. XWEB5000 FI doc dixel 60/68

61 8. Valitse Set up my connection manually ja paina Next-painiketta /05/2007 Pg. 61/68

62 9. Valitse Connect using a dialup modem ja paina Next-painiketta. XWEB5000 FI doc dixel 62/68

63 10. Kirjoita ISP Name -kenttään "XWEB5000 DIRECT MODEM" ja paina Nextpainiketta. 11. Kirjoita puhelinnumero Phone Number -kenttään. Esim: Jos puhelinnumero on ja suuntanumero on 099, syötä puhelinnumero: Jos käytössä on puhelinkeskus ja linjan avaaminen vaatii numeron näppäilemisen (esim. 0 tai 9 keskuksesta riippuen), syötä puhelinnumero seuraavasti: 0, tai 9, Paina Next-painiketta /05/2007 Pg. 63/68

64 XWEB5000 FI doc dixel 64/68

65 12. Kirjoita käyttäjänimi dixell User Name -kenttään. Kirjoita salasana dixell Password- ja Confirm Password -kenttiin. Suosittelemme, että valitset kaksi ensimmäistä ruutua, mutta jätät kolmannen, joka käynnistää Internet Connection Firewallin, valitsematta. Paina Next-painiketta /05/2007 Pg. 65/68

66 13. Valitse ruutu luodaksesi pikakuvakkeen työpöydälle ja paina Finish-painiketta. 14. Olet nyt valmis ottamaan yhteyden XWEB5000-laitteeseesi. Jos haluat ottaa yhteyttä XWEB5000 DIRECT MODEM -yhteyteen automaattisesti, kun käynnistät Internet Explorer -selaimen, tee seuraavat toimenpiteet: Käynnistä Internet Explorer ja valitse Tools-valikosta Internet Options. Mene Connections-välilehdelle. Varmista, että XWEB5000 DIRECT MODEM on oletusyhteytesi (jos ei, valitse se ja paina Set Default -painiketta). Varmista, että Always dial my default connection -valinta on valittu. XWEB5000 FI doc dixel 66/68

67 /05/2007 Pg. 67/68

68 Quick Installation Guide 6. INTRANET-/ ETHERNET-YHTEYS Verkon ylläpitäjän tulisi alussa hallinnoida Intranet- tai Ethernet-yhteyttä ja luovuttaa yksi vapaa IP-osoite, jolla palvelimeen voidaan ottaa yhteyttä. Alla on esimerkki tällaisesta IP-osoitteesta: Kun verkon ylläpitäjä on toimittanut tämän osoitteen, XWEB5000-laite pitää asentaa käyttämään sitä. Huom: Ohjattu asennus ohjaa sinut toimenpiteiden läpi. Varmista, että sinulla on IP-osoite, jota voit käyttää kyseisessä osassa verkkoa. Käytä tavallista RJ45-verkkokaapelia yhdistäessäsi laitteesi LAN-verkkoosi. Intranet-yhdistämistapa mahdollistaa XWEB5000-laitteen käyttämisen kaikkien tietokoneiden asiakasohjelmista. Kirjoita ylläpitäjän antama verkko-osoite selaimen osoiteriville. Lisää osoite tunnistettavalla nimellä kirjanmerkkeihisi tulevia yhteydenottoja varten. Verkkoyhteys XWEB5000-laitetta varten tarvitaan STAATTINEN IP-osoite, jonka yleensä saat internet-yhteyden tarjoajaltasi (ISP). Internet-yhteys mahdollistaa yhteyden ottamisen XWEB5000-laitteeseen kaikkien XWEB5000 FI doc dixel 68/68

69 tietokoneiden asiakasohjelmista. Kirjoita ylläpitäjän antama verkko-osoite selaimen osoiteriville. Lisää osoite tunnistettavalla nimellä kirjanmerkkeihisi tulevia yhteydenottoja varten. Pyydä internet-yhteyden tarjoajaltasi lisätietoja staattisen IP-osoitteen kuluista. Alla kerrotaan järjestelmävaatimukset parhaan tuloksen saamiseksi: Laajakaistayhteys. Ainakin yksi staattinen IP-osoite XWEB5000-laitetta varten. Internet-yhteys luodaan reitittimeksi kutsutun laitteen avulla, joka vastaanottaa ja välittää tietoa intranetin ja internetin välisenä siltana. Palveluntarjoaja määrittää myös reitittimen IP WAN -osoitteeksi kutsutun osoitteen. Huomaa, että ZWEB5000-laitteen oletusarvoinen IP-osoite on: Palveluntarjoaja voi sopimuksesta riippuen toimittaa myös reitittimen, muuten käyttäjä voi ostaa sen erikseen. KYSY AINA valtuutettuja henkilöitä hoitamaan reitittimen asentamisen näitä tietoja käyttäen. LAN-puolelle asennetut käytössä olevat portit: 80 (HTTP-yhteyttä varten) 22 (SSH-yhteyttä varten) 443 (suojattua SSL-yhteyttä varten) (järjestelmän sisäisiä moduuleja varten) Kaikki yllä luoteltut portit liittyvät XWEB5000-laitteen IP-osoitteeseen WAN-puolelle asennetut käytössä olevat portit: Telnet (reitittimen etäohjelmointia varten kauko-ohjaimen tai Internetin kautta). HTTP (yhteyden ottamista XWEB5000-laitteeseen varten). Jos tarvitset reitittimen GATEWAY- tai DNS-tietoja, tarkista yksityiskohdat internet-yhteyden palvelusopimuksesta. Verkon topologiasta riippuen saatat tarvita käänteisen NAT-tyypin porttiin 80. Reitittimen portin 80 linkittäminen /05/2007 Pg. 69/69

70 intranetin porttiin 80 ei riitä. Myös jotkin palomuurit tai reitittimet voivat tarvita käänteisiä asetuksia. XWEB5000 FI doc dixel 70/70

71 7. VIANMÄÄRITYKSEN OHJE Ongelma Ratkaisu Kirjautumissivu ei avaudu. Tarkista selaimen asetukset. Salasanani ei toimi. Huomio isot kirjaimet. Onko salasanasi oikein? Selaimeni ei saa yhteyttä XWEB5000-laitteen kirjautumissivuun. Intranetin/LAN-yhteyden käyttäjä sai varoitusviestin IP-osoiteristiriidasta. Tarkista kaapelityyppi. Windows:ssa valitse Start -> Run... ping t Näkyviin pitäisi tulla juokseva tieto yhteydestä. XWEB5000-laitteen IP-osoite on sama kuin jollain intranetissä/lan-verkossa jo olemassa olevalla laitteella. Vaihda XWEB5000-laitteen IPosoite /05/2007 Pg. 71/71

72 8. LAITTEEN ASETUSTEN MUISTILISTA Käytä hetki siihen, että kirjoitat muistiin laitteen asetukset ja pidä kopio tästä sivusta lähellä XWEB5000-laitetta. HostName IP-osoite Gateway DNS 1 DNS 2 SMTP S-postiosoite Modeemin malli Puhelinnumero XWEB5000 FI doc dixel 72/72

73 Muistiinpanoja dixel S.p.a. Z.I. Via dell Industria, Pieve d Alpago (BL) ITALY tel fax dixell@dixell.com /05/2007 Pg. 73/73
