1 Jos TV:tä aiotaan katsella vain TV:n ruudulta IPTV digiboksin välityksellä, eikä taloudessa ole kuin 1 TV, se onnistuu ilman erikoisia toimenpiteitä. Digiboksin lisäksi tarvitaan vain kytkin jossa on tuleva portti ja ainakin kaksi porttia digiboksille ja tietokoneelle tai langaton tukiasema jossa on tulevan LAN portin lisäksi ainakin LAN portti digiboksille. Jos samassa taloudessa on useampi kuin 1 TV tai TV ohjelmia aiotaan katsella myös yhdellä tai useammalla tietokoneella tilanne on hieman monimutkaisempi. Kytkimellä on oltava multicast lähetysten tuki ja ohjelmien katseluun tietokoneruudulta on tehtävä sopiva aukko palomuuriin. MPY:n Timo Hopponen on tilannut tähän tarkoitukseen sopivat kytkimet. Palomuurin tilanne on sellainen että jokainen käyttäjä voi tehdä aukko oman palomuuriin. Jos käytössä on Finnet tietoturva, siinä on olemassa valmiit asetukset PCTV:lle. Jospa käytössäsi on F-Secure minulla on valmiit palomuuriasetukset ja voin neuvoa miten ne tehdään. Muuten palomuuriasetukset pitää tehdä itse. Tässä on listattu portit ja osoitteet joihin yhteys on avattava: Tämä koskee vapaita kanavia, maksullisia en ole tutkinut, koska en ostanut sellaista palvelua. Maksukanavia varten on avattava lisää yhteyksiä. UDP yhteydet IGMP yhteydet: (ilmaiskanavien katseluun) Multicast verkon IP osoitteet ovat alueella: Digiboksin ja kotiverkon asetukset: Digiboksi IP address: xy MASK: GW: DNS: Infocast kanava: :22222 Kotiverkko IP osoite: xz MASKI: Yhdyskanava: DHCP palvelin: DNS: xy, xz ovat laitekohtaiset luvut,( IP osoitteen HOST osa, verkossa ei saa olla kaksi samaa IP osoitteita) Digiboksi hakee tarvittavat asetukset automaattisesti, jos se ei käynnisty, tarkista että kaikki johdot on yhdistetty oikein. Tietokoneeseen tarvitaan selain ja sopiva VLC plugin. Internet Exploreria käyttäessä käytä VLC playerin uudempaa versiota. (myös MPY:n suositeltava versio kelpaa). Jos selaimena käytettään esim. Firefoxia sen kanssa on käytettävä em. VLC- playerin versiota Suositellen käyttämään VLC:n uusinta versiota. Jos se ei kuitenkin toimi, käytä MPY:n suositeltavaa versiotta jolla se varmasti toimi kaikilla käyttöjärjestelmillä ja kaikilla selaimilla. 1 / 11

2 PCTV:n palveluun pääset osoitteesta: palvelimen IP osoite: Tässä vapaiden kanavien lista ja IP- osoitteet IGMP- yhteyttä varten: Kanava IGMP yhteys Kanava IGMP yhteys *Listalla vain ilmaiset kanavat Jos halua katsoa lisää kanavia niiden IP osoitteet ovat alueella N A U H O I T U K S E N K A T S E L U Selain VLC versio vuus/virheilmoitus Mozilla 7.1 VLC Internet Explorer 9.0 Google chrome Mozilla 3.5 VLC 0.8.6i Internet Explorer 9,0 Google chrome Testattu Windows bittisellä käyttöjärjestelmällä. L I V E T V : N K A T S E L U (tietokoneella) Selain VLC versio vuus/virheilmoitus Mozilla 7.1 VLC Internet Explorer 9.0 Google chrome Error:cannot set property verbosity or undefined Mozilla 7.1 VLC 0.8.6i Internet Explorer 9.0 Google chrome Jos tietokoneella aiotaan katsoa TV:n lähetyksiä langattomasti, on huomioitava että se onnistu vain jos WLAN:in käytettävä radiokaista on vapaa (kukaan muu ei käytä samaa kanavaa) WLAN verkot käyttävät 2 taajuusaluetta. (802.11b/g/n verkot käyttävät aluetta 2,401 2,483 GHz, ja a verkot käyttävät 5,150 5,350 ja 5,725 5,845 GHz taajuusaluetta). Puhutaan 2,5 GHz:n ja 5 GHz:n verkoista. Euroopassa ja Suomessa käytettään enemmän 2,5 GHz:n laitteita. Harva ostaa 5 GHz:n alueella toimivat WLAN laitteet koska ne ovat kalliimpia. Itselläni on käytössä a verkon tukiasema jolla pääse PCTV:n palveluin hyvin koska 5:n GHz:n alueella ei ole muita tukiasemia eikä muita laitteita. (esim. mikroaaltouuni toimii b/g/n verkkojen käyttämällä alueella, mikä aiheuttaa kohinaa, siinä ovat monet muut radio ja radio ohjatavat laitteet). 2 / 11

3 802.11a verkkojen puolesta puhuu sekin että vapaita kanavia on enemmän ja mahdollisuus että naapurilla on a- verkon tukiasema, ja että se toimii samalla kanavalla on paljon pienempi kuin b/g/n verkkoalueella. Tässä perustietoa langattomien verkkojen toiminnasta: WLAN (Wireless Local Area Network) on IEEE b/g/n protokollan mukainen standardi paikallisille langattomille verkoille. Siirtotienä WLAN käyttää 2,4 GHz:n ISM-kaistaa (Industrial, Scientific and Medical). Tämä maksuton ja lisenssivapaa taajuuskaista on käytettävissä maailmanlaajuisesti. Siirtomenetelmänä WLAN käyttää suorasekvenssimenetelmää (DSSS Direct Sequence Spread Spectrum). Siinä käytettävissä oleva 2,401-2,483 GHz:n taajuuskaista jaetaan 13 kanavaan, joiden kanavakohtainen kaistanleveys on 22 MHz. Kaikki kanavat eivät kuitenkaan ole vapaita käytettäviksi kaikissa maissa. Euroopassa hyväksyttyjä ovat kanavat 1-13, Yhdysvalloissa ja Kanadassa kanavat 1-11ja Japanissa kanavat b/g/n verkkojen taajuudet ja kanavajako IEEE b/g/n protokollan mukaiset taajuudet ja kanavat Koska kanavat ovat limittäisiä, kaikkia kanavia ei voida käyttää samanaikaisesti ilman, että laitteet häiritsevät toisiaan. Tämän vuoksi on suositeltavaa käyttää vain kanavia Euroopassa voidaan käyttää rinnakkain myös kanavia tai tai myös kanavia ilman laitteiden välisiä häiriöitä. WLAN-tekniikan avulla voidaan toteuttaa tehokkaita langattomia verkkoja, joissa on paljon päätelaitteita. Teoriassa päätelaitteiden määrää ei ole rajoitettu. Verkossa olevien laitteiden on kuitenkin jaettava käytettävissä oleva kaistanleveys (shared medium). Siirtonopeus voi olla käyttöympäristön mukaan jopa 54 Mbit/s 2,4 GHz:n ISM-kaistan suurin sallittu lähetysteho on rajoitettu arvoon 20 dbm (100 mw), mikä mahdollistaa esteettömässä ympäristössä 200 metrin siirtoetäisyyden. Tietyissä olosuhteissa, esimerkiksi käytettäessä suunta-antenneja, voidaan saavuttaa suurempiakin siirtoetäisyyksiä. On kuitenkin otettava joka tapauksessa huomioon, että siirtoetäisyys riippuu käyttöympäristöstä. 3 / 11

4 a verkkojen taajuudet b/g/n verkkojen taajuudet a verkkojen taajuudet IEEE a/b/g/n protokollien mukaiset taajuudet ja kanavat Verkko Taajuus Max nopeus Muuta Max teho [mw] b 2,5 GHz 11 Mbps Vanha standardi, Ei enää myynnissä a 5 GHz 54 Mbps 5 GHz:n alueella toimiva WLAN. Käytössä 40 esimaakseen yritysverkoissa, Hieman kalliimpi g 2,5 GHz 54 Mbps b standardin seuraaja, nopeampi ja turvallisempi, 100 melko yleisesti käytössä n 2,5 GHz ja 5 GHz 300 Mbps WLAN verkojen uusin standardi, g:ta nopeampi, käyttää useampaa kanavaa samanaikaisesti 100 *Max nopeus on teoreettinen, todellinen nopeus on noin 2/3 osaa nimellisnopeudesta 4 / 11

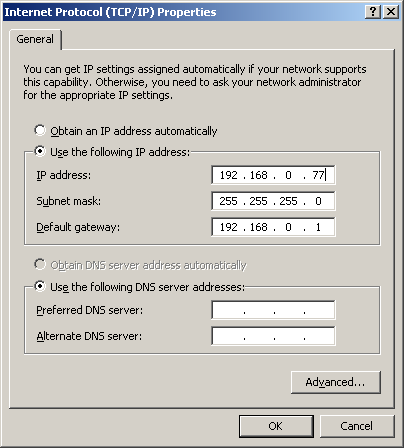

5 Kytkimen konfigurointi ohje: IGMP Snooping toiminto on oletuksena Disabled eli pois päältä ja se pitää mutaa. Tässä ohje muutoksen tekoon: Avaa koneen verkkoasetukset ja valitse: Klika painike Tee muutokset IP asetuksiin kuin kuvassa on esitetty. IP address rivillä oleva viimeinen luku voi olla luku muu kuin 77 (2-254) Hyväksy muutokset painamalla näppäintä. 5 / 11

6 Avaa selain ja kirjoita User name: kohdalle kirjota admin ja paina näppäintä, niin pääset tekemään muutokset. Tee seuraavat muutokset: Valitse: / 11

7 6. Hyväksy muutokset painamalla OK Paina OK 9. Kuita ilmoitus 10. Kytkimesi on konfiguroitu 7 / 11

8 Muista palauttaa verkkoasetukset entiselleen! Monelle on vaikea siirtyä IPTV- aikaan sen takia että TV:n ja digiboksin paikalla tai lähellä ei ole verkkopistoketta ja kaapelin tai pistoken asentaminen on kallista tai teknisesti vaikea. Ei hätää, siihenkin löytyy ratkaisu. Olen itse tutkinut ja kokeillut. Tämä toimii ja nämä tuotteet ovat oikein plug and play (kytke ja käytä) tuotteita. Nyt on markkinoilla sopivia tuotteita jotka auttavat tässä tilanteessa. Verkko on helppo tuoda television ääreen siihen sopivilla dlan tuotteilla. Tässä tapauksessa verkko tuodaan television ääreen käyttämällä talon/asunnon sähköverkkoa. Siihen tarvitaan 2 kpl dlan sovitimia. 8 / 11

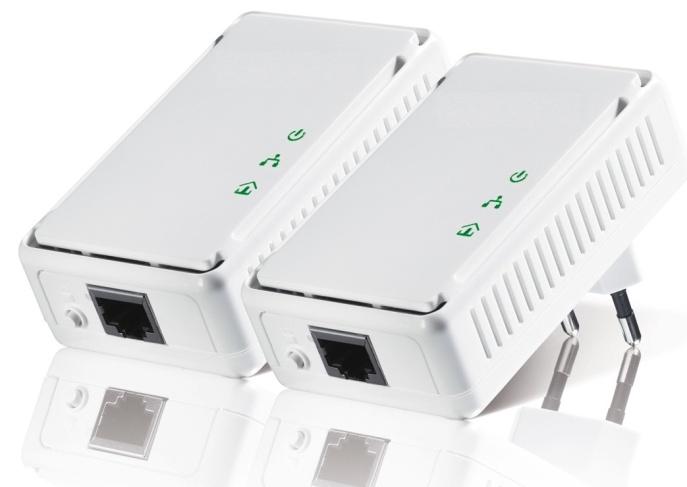

9 Samalla periaatella on mahdollista laitaa verkkoon mut verkkolaiteet kuten tietokone, verkkotulostin, IP puhelin Tämä kuva esittää dlan sovitimen periaatetoiminta. Laiteet toimivat saman sähkökeskuksen alla. Laitteiden mukaan tulevalla ohjelmistolla on mahdollista luoda ja hallitta oma dlan verkko. Sovitin kytketään pistorasiaan ja ethernet (verkko) kaapelin sovitimeen Tarvitaan ainakin 2 sovitinta 9 / 11

10 Tämä on näin yksinkertaista. Sovitin toimii kytke ja käytä periaatella. Valot ilmaisevat laiteen toimintaa. Kytke ensimmäisen sovitimen verkkokaapeli kytkimen ethernet. portiin ja toisen sovitimen verkkokaapeli IPTV digiboksiin tai toiseen leiteeseen (tietokoneeseen, verkkotulostimeen, IP puhelimeen ) Kuvassa näkyy nettvplus.fi :n tarjoama pienempi Motorola- digiboksi joka toimii myös langattomasti, kuvassa näkyvällä mustalla WLAN sovittimella. 10 / 11

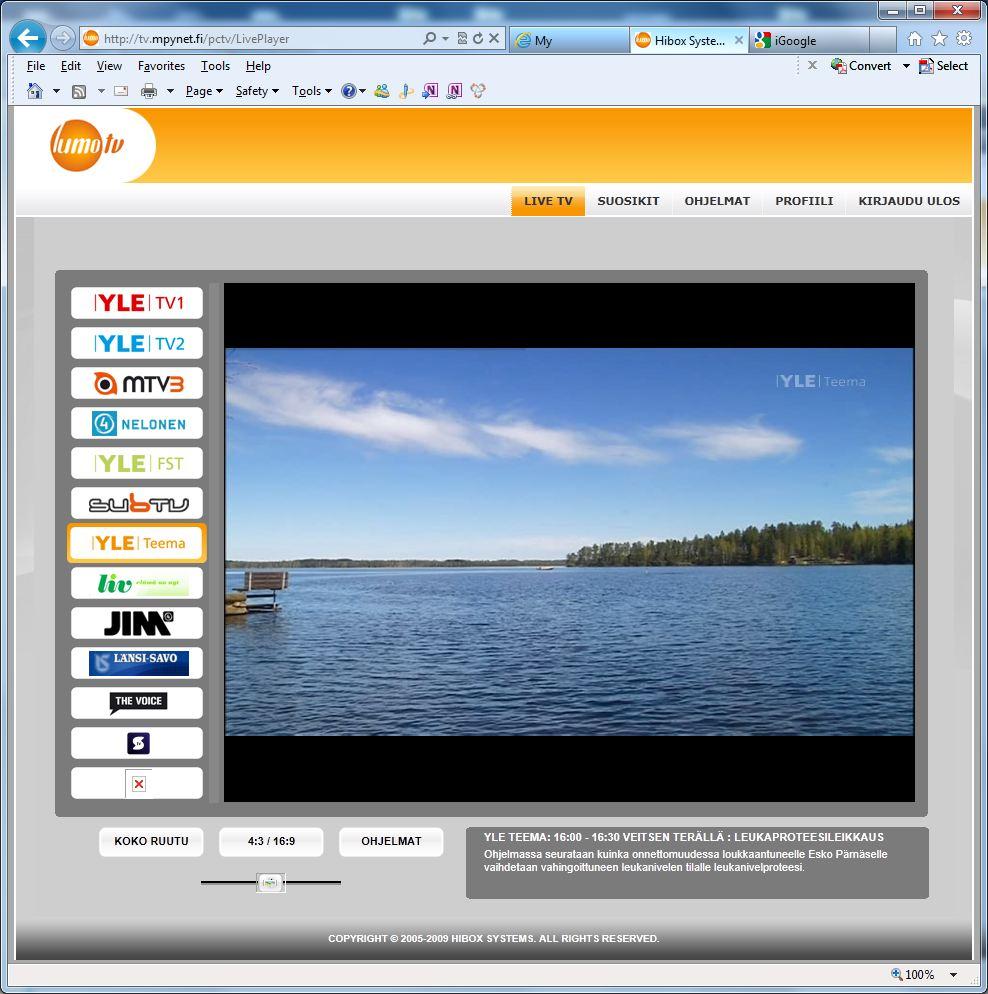

11 IPTV digiboksi kytkettuna dlna sovitimen kautta verkkoon TV ohjelmien katselu onnistu TV ruudulla tai vaikkappa PC:n monitorilla IPTV kanavat voidaan katsoa myös tietokoneellä (Testatut selaimet ovat Internet Explorer, Mozila Firefoks ja Google Chrome) 11 / 11
