Frontrow ToGo käyttöohje Frontrow ToGo äänentoistojärjestelmä KÄYTTÖOHJE

Transkriptio

1 Frontrow ToGo äänentoistojärjestelmä KÄYTTÖOHJE 1

2 SISÄLLYSLUETTELO 1. TOIMITUSPAKKAUKSEN SISÄLTÖ sivu 3 2. KÄYTTÖÖNOTTO sivu 3 3. PÄIVÄN PÄÄTTYESSÄ sivu 3 4. KYTKIMET, LIITTIMET, SÄÄDÖT JA MERKKIVALOT sivu 4, 5, 6 5. ONGELMATILANTEIDEN HOITO sivu 6 6. SEINÄASENNUS.... sivu 7 7. TEKNISET TIEDOT sivu 8 2

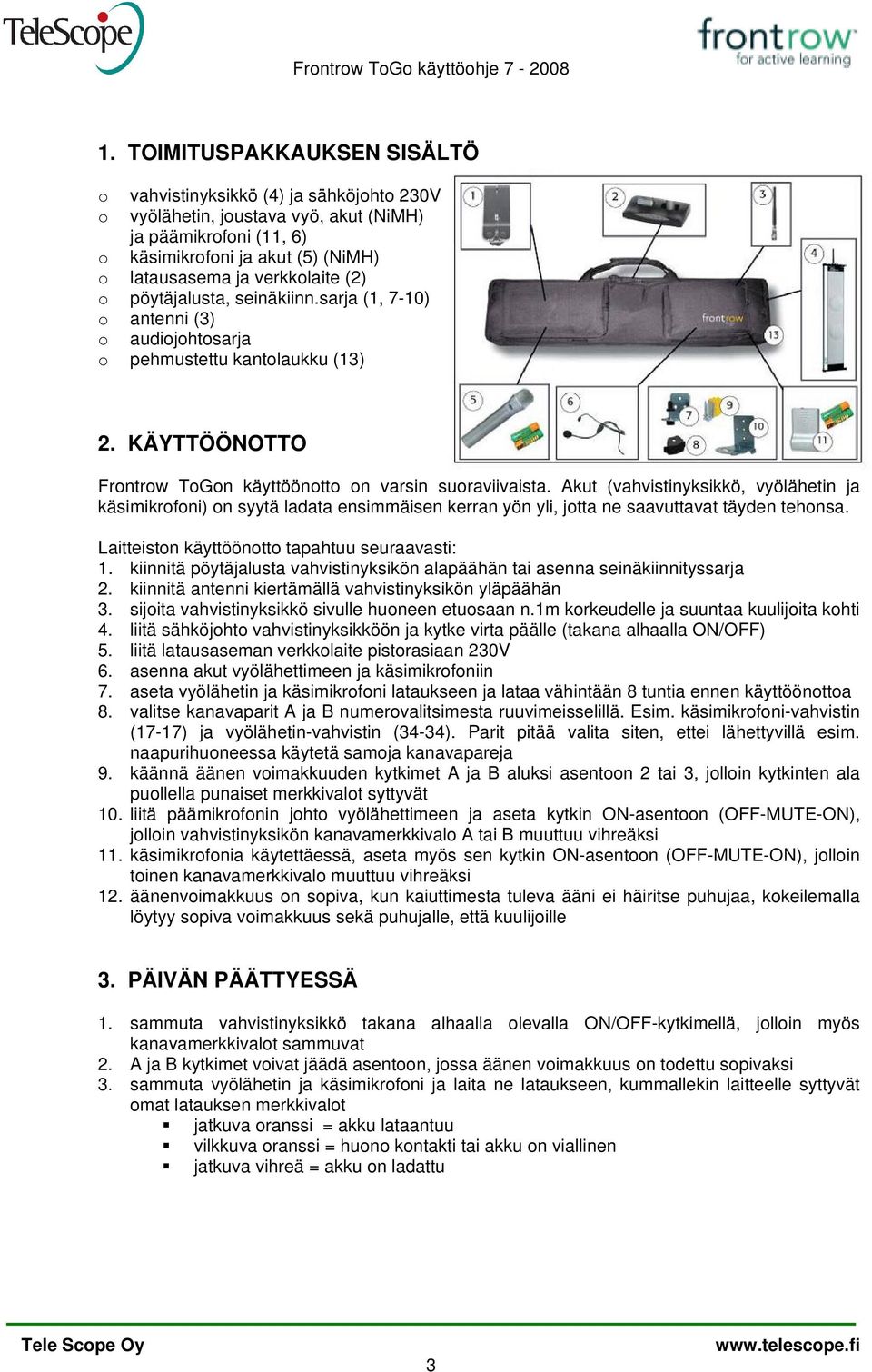

3 1. TOIMITUSPAKKAUKSEN SISÄLTÖ o vahvistinyksikkö (4) ja sähköjohto 230V o vyölähetin, joustava vyö, akut (NiMH) ja päämikrofoni (11, 6) o käsimikrofoni ja akut (5) (NiMH) o latausasema ja verkkolaite (2) o pöytäjalusta, seinäkiinn.sarja (1, 7-10) o antenni (3) o audiojohtosarja o pehmustettu kantolaukku (13) 2. KÄYTTÖÖNOTTO Frontrow ToGon käyttöönotto on varsin suoraviivaista. Akut (vahvistinyksikkö, vyölähetin ja käsimikrofoni) on syytä ladata ensimmäisen kerran yön yli, jotta ne saavuttavat täyden tehonsa. Laitteiston käyttöönotto tapahtuu seuraavasti: 1. kiinnitä pöytäjalusta vahvistinyksikön alapäähän tai asenna seinäkiinnityssarja 2. kiinnitä antenni kiertämällä vahvistinyksikön yläpäähän 3. sijoita vahvistinyksikkö sivulle huoneen etuosaan n.1m korkeudelle ja suuntaa kuulijoita kohti 4. liitä sähköjohto vahvistinyksikköön ja kytke virta päälle (takana alhaalla ON/OFF) 5. liitä latausaseman verkkolaite pistorasiaan 230V 6. asenna akut vyölähettimeen ja käsimikrofoniin 7. aseta vyölähetin ja käsimikrofoni lataukseen ja lataa vähintään 8 tuntia ennen käyttöönottoa 8. valitse kanavaparit A ja B numerovalitsimesta ruuvimeisselillä. Esim. käsimikrofoni-vahvistin (17-17) ja vyölähetin-vahvistin (34-34). Parit pitää valita siten, ettei lähettyvillä esim. naapurihuoneessa käytetä samoja kanavapareja 9. käännä äänen voimakkuuden kytkimet A ja B aluksi asentoon 2 tai 3, jolloin kytkinten ala puollella punaiset merkkivalot syttyvät 10. liitä päämikrofonin johto vyölähettimeen ja aseta kytkin ON-asentoon (OFF-MUTE-ON), jolloin vahvistinyksikön kanavamerkkivalo A tai B muuttuu vihreäksi 11. käsimikrofonia käytettäessä, aseta myös sen kytkin ON-asentoon (OFF-MUTE-ON), jolloin toinen kanavamerkkivalo muuttuu vihreäksi 12. äänenvoimakkuus on sopiva, kun kaiuttimesta tuleva ääni ei häiritse puhujaa, kokeilemalla löytyy sopiva voimakkuus sekä puhujalle, että kuulijoille 3. PÄIVÄN PÄÄTTYESSÄ 1. sammuta vahvistinyksikkö takana alhaalla olevalla ON/OFF-kytkimellä, jolloin myös kanavamerkkivalot sammuvat 2. A ja B kytkimet voivat jäädä asentoon, jossa äänen voimakkuus on todettu sopivaksi 3. sammuta vyölähetin ja käsimikrofoni ja laita ne lataukseen, kummallekin laitteelle syttyvät omat latauksen merkkivalot jatkuva oranssi = akku lataantuu vilkkuva oranssi = huono kontakti tai akku on viallinen jatkuva vihreä = akku on ladattu 3

4 4. KYTKIMET, LIITTIMET, SÄÄDÖT JA MERKKIVALOT VAHVISTINYKSIKKÖ 1. A-kanavanvalitsin 2. B-kanavanvalitsin 3. Antenni 4. A-kanavan ON/OFF- kytkin ja äänen voimakkuuden säätö 5. OptiVoice valitsin * (LOW MED HIGH) 6. Aux-in liitäntä (CD, MP3, nauhuri ym) 7. Aux-in voimakkuuden säätö 8. Aux-out liitäntä (äänitys) 9. Aux-out voimakkuuden säätö 10. A-kanavan ON/OFF- kytkin ja äänenvoimakkuuden säätö 11. Kanavamerkkivalot A ja B (pun/vihr) 12. Aukko seinäkiinnikettä varten 1. Vahvistinyksikön latausvalo 2. Virtakytkin * Patentoiduilla OptiVoice-äänenmuokkausella tehostetaan sanojen erotettavuutta taustamelultaan ja kaiultaan hankalissa tiloissa sekä tapauksissa, jossa puhujan ääni on erityisen matala tai korkea. LOW: tilan taustamelu on matala tai puhujan ääni korkeahko MED: tilan taustamelu on matala tai keskiluokkaa (~50dB) HIGH: korkean taustamelun omaavissa tiloissa tai kun puhujan ääni on erityisen matala 4

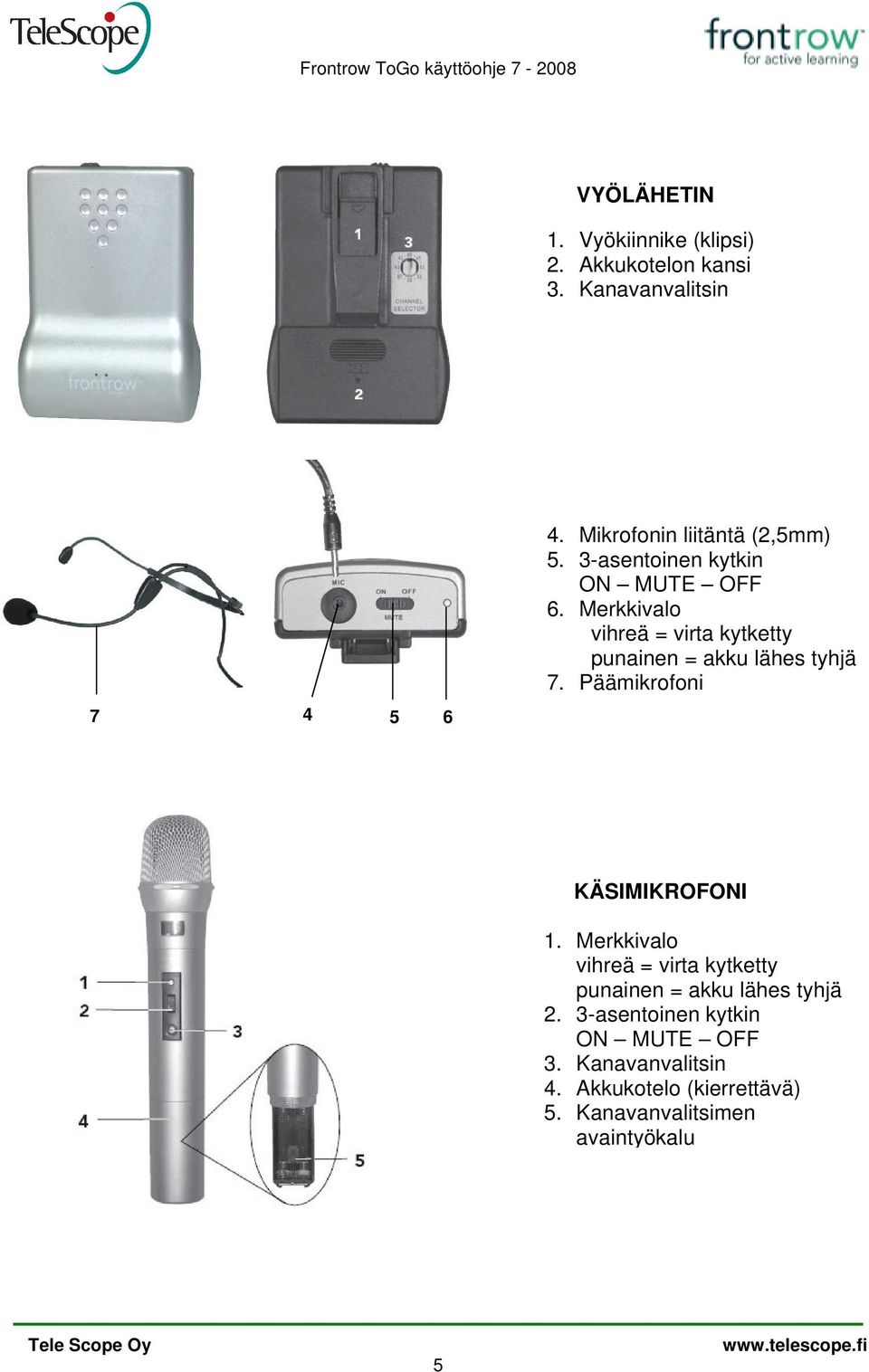

5 VYÖLÄHETIN 1. Vyökiinnike (klipsi) 2. Akkukotelon kansi 3. Kanavanvalitsin Mikrofonin liitäntä (2,5mm) 5. 3-asentoinen kytkin ON MUTE OFF 6. Merkkivalo vihreä = virta kytketty punainen = akku lähes tyhjä 7. Päämikrofoni KÄSIMIKROFONI 1. Merkkivalo vihreä = virta kytketty punainen = akku lähes tyhjä 2. 3-asentoinen kytkin ON MUTE OFF 3. Kanavanvalitsin 4. Akkukotelo (kierrettävä) 5. Kanavanvalitsimen avaintyökalu 5

6 VYÖLÄHETIN JA KÄSIMIKROFONI LATAUSASEMASSA 1. Oranssit merkkivalot jatkuva oranssi = lataus käynnissä vilkkuva oranssi = latausongelma (huono kontakti tai viallinen akku) 2. Vihreät merkkivalot = akku täynnä Huom! Vyölähetin- ja käsimikrofoni sopivat kumpaan latauspaikkaan tahansa. Käytä vain NiMH AA akkuja. Alkali- ja NiCad-paristoja ei saa ladata. 5. ONGELMATILANTEIDEN HOITO mikrofoni ei toimi, vahvistimen merkkivalot eivät pala lainkaan i. tarkista onko vahvistinyksikön pääkytkin ON asennossa (alhaalla takana) ii. tarkista onko vahvistimen sähköjohto kytketty mikrofoni ei toimi, vahvistimen merkkivalo(t) on punainen i. tarkista onko mikrofonin kytkin ON asennossa ja merkkivalo vihreä ii. tarkista onko vahvistimen kanavakytkin ON asennossa (A tai B riippuen, kumpi kanava on ko. mikrofonin käytössä) iii. tarkista ovatko kanavaparit kohdallaan (tarkemmin sivu 2, kohta 2.8) mikrofonin valo ei pala lainkaan i. tarkista onko mikrofonin kytkin ON-asennossa ii. tarkista latautuvatko akut kohdan 3.3 mukaisesti (sivu 2), jos ei, vaihda akut vahvistinyksiköstä kuuluu häiriöääniä i. varmista mikrofonien ja vahvistimen akkujen tila ja lataa tarvittaessa Tarvittaessa ota yhteyttä Teles Scope Audio Oy:n 6

7 6. SEINÄASENNUS 1. Ruuvaa alakiinnitin seinään n. metrin korkeudelle (5 ruuvia). Voit myös käyttää ruuvipaikkojen määritykseen toimituspakkauksessa mukana olevaa pahvista sabluunaa 2. Aseta vahvistinyksikkö tukevasti kiinnikkeen päälle (kolo / tappi) 3. Aseta ylemmän kiinnittimen jousitappi vastaavasti vahvistinyksikön yläpään aukkoon siten, ettei jousi kiristy ja merkkaa reikien kohta seinään kynällä huolellisesti. Ruuvaa kiinni 4. Aseta vahvistinyksikön yläpää kiinnikkeeseen, kuten kuvassa 3, nosta hieman ja aseta alapää paikoilleen. Varmista, että sekä ylä- että alapään ohjaustapit ovat koloissaan 5. Suuntaa vahvistinyksikkö ja kiristä lukitusruuvilla 7

8 7. TEKNISET TIEDOT ÄÄNENVAVISTINYKSIKKÖ 9255R Toimintataajuudet: MHz Modulaatio: FM (F3E) Ulostuloteho (max): 36W 4 Käyttöjännite: 110V/240V Ac 50-60Hz 1A Taajuusvaste: 100Hz-9kHz Harmooninen särö: 1kHz Signaali-kohinasuhde: >70db Input-liitäntä: AUX x 1, 3.5mm stereo Output-liitäntä: AUX x 1(high: 700mV/low:100mV) Kytkimet ja säädöt: kanavien A&B virta/voimakkuus, OptiVoice-valitsin, AUX in/out-säädöt, päävirtakytkin, kanavanvalitsin Mitat (LxSxK): 183 x 85 x 750mm Paino: koko laitteisto laukkuineen: 8.4Kg (kaiutinyksikkö: 5.7Kg) Latausaika: alle 8 tuntia Akun käyttöaika: ~5 tuntia jatk. käyttöä Toimintasäde: 18.5m Kaiuttimen kiinnitys: 3-jalka (tasolle) ja seinäasennussarja Jälkivaimennus: 75s Kohinasalpa (Squelch): RSSI LATAUSASEMA 923C Merkkivalot: vihreä = akku täynnä oranssi = lataus käynnissä punainen = virta kytketty vilkkuva oranssi = viallinen akku Tehonlähde: DC 12V/0.5A Latausaika: NiMH (1300mA), 4 h Mitat (LxKxS): 230 x 47 x 135mm Paino: 360g VYÖLÄHETIN 921T Toimintataajuudet: MHz Modulaatio: FM (F3E) Kokonaisharm.särö: <0.5% Taajuusvaste: 50KHz to 17.5KHz Taajuusstabilisuus: ±5 PPM (-10 C to +50 C) Max.modulaatio: ±15Hz, tasorajoituksella Peilitaajuusvaimennus (Image rejection): yli 70dB Esikorostus: 75 s Dynaaminen alue: 100dB Toimintasäde: >34m Mitat (LxKxS): 65 x 90 x 25mm Paino: 51g Kytkimet ja säädöt: off-mute-on (pois-mykistys-päällä), kanavanvalitsin Input/output: 2.5mm mikrofoni-liitin (jack) Akku: NiMH (1600mA) Toiminta-aika: NiMH tyypillisesti 12 h (Alkali-paristo 15 h) Latausaika: 6 h (NiMH akku) KÄSIMIKROFONI 922T Toimintataajuudet: MHz Mikrofoni: dynaaminen Antenni: Sisäänrakennettu Akku: NiMH tai kertakäyttöinen alkali-paristo 2AA 1.5V Toiminta-aika: NiMH tyypillisesti 12 h (Alkali-paristo 15 h) Latausaika: 4 h (NiMH akku) Mitat: (halk.x P): 54 x 237mm Paino: 230g Kytkimet ja säädöt: off-mute-on (pois-mykistys-päällä), kanavanvalitsin 8
