Tivoli Audio. Model One. Käyttäjän käsikirja

Transkriptio

1 Tivoli Audio Model One Käyttäjän käsikirja

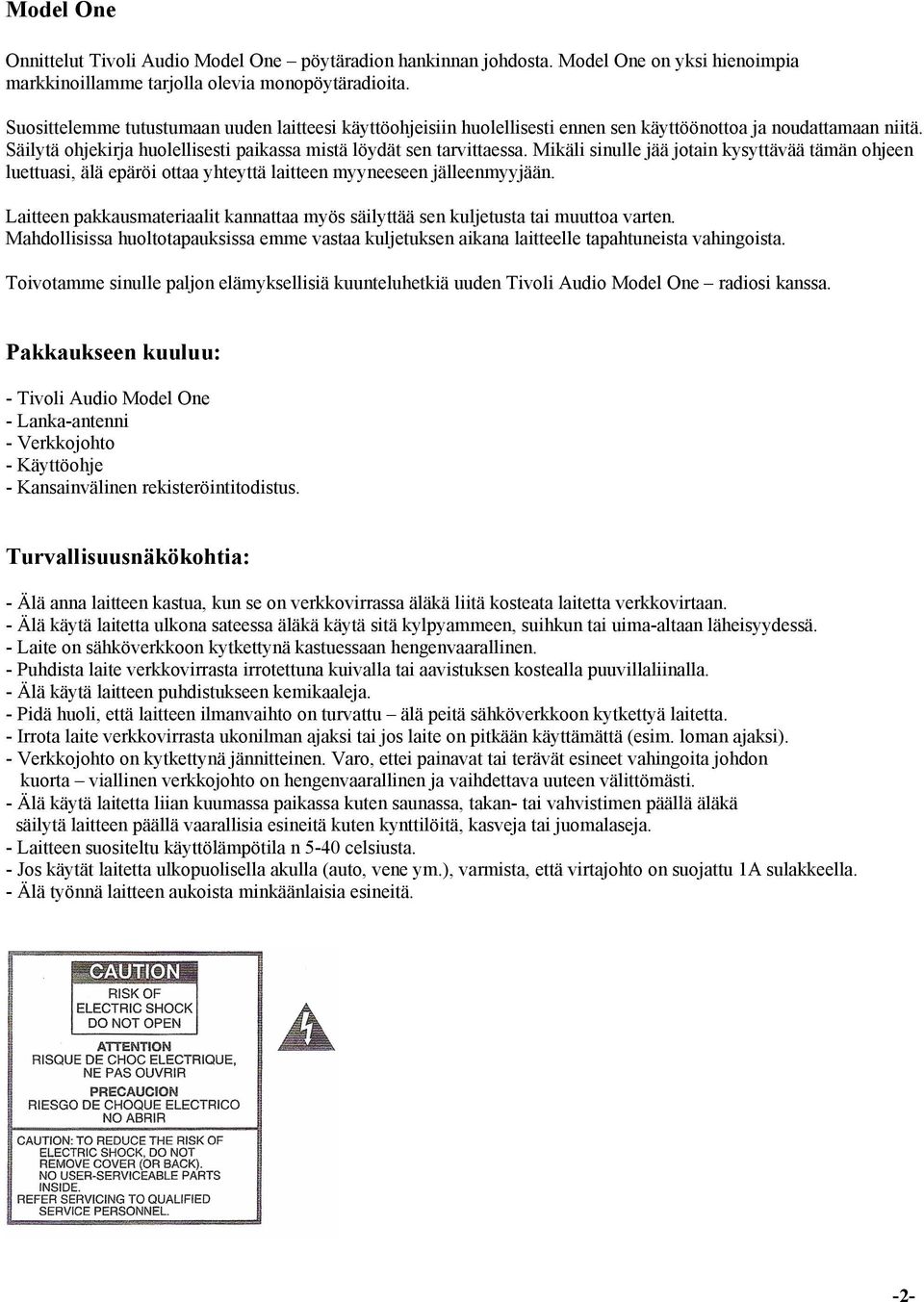

2 Model One Onnittelut Tivoli Audio Model One pöytäradion hankinnan johdosta. Model One on yksi hienoimpia markkinoillamme tarjolla olevia monopöytäradioita. Suosittelemme tutustumaan uuden laitteesi käyttöohjeisiin huolellisesti ennen sen käyttöönottoa ja noudattamaan niitä. Säilytä ohjekirja huolellisesti paikassa mistä löydät sen tarvittaessa. Mikäli sinulle jää jotain kysyttävää tämän ohjeen luettuasi, älä epäröi ottaa yhteyttä laitteen myyneeseen jälleenmyyjään. Laitteen pakkausmateriaalit kannattaa myös säilyttää sen kuljetusta tai muuttoa varten. Mahdollisissa huoltotapauksissa emme vastaa kuljetuksen aikana laitteelle tapahtuneista vahingoista. Toivotamme sinulle paljon elämyksellisiä kuunteluhetkiä uuden Tivoli Audio Model One radiosi kanssa. Pakkaukseen kuuluu: - Tivoli Audio Model One - Lanka-antenni - Verkkojohto - Käyttöohje - Kansainvälinen rekisteröintitodistus. Turvallisuusnäkökohtia: - Älä anna laitteen kastua, kun se on verkkovirrassa äläkä liitä kosteata laitetta verkkovirtaan. - Älä käytä laitetta ulkona sateessa äläkä käytä sitä kylpyammeen, suihkun tai uima-altaan läheisyydessä. - Laite on sähköverkkoon kytkettynä kastuessaan hengenvaarallinen. - Puhdista laite verkkovirrasta irrotettuna kuivalla tai aavistuksen kostealla puuvillaliinalla. - Älä käytä laitteen puhdistukseen kemikaaleja. - Pidä huoli, että laitteen ilmanvaihto on turvattu älä peitä sähköverkkoon kytkettyä laitetta. - Irrota laite verkkovirrasta ukonilman ajaksi tai jos laite on pitkään käyttämättä (esim. loman ajaksi). - Verkkojohto on kytkettynä jännitteinen. Varo, ettei painavat tai terävät esineet vahingoita johdon kuorta viallinen verkkojohto on hengenvaarallinen ja vaihdettava uuteen välittömästi. - Älä käytä laitetta liian kuumassa paikassa kuten saunassa, takan- tai vahvistimen päällä äläkä säilytä laitteen päällä vaarallisia esineitä kuten kynttilöitä, kasveja tai juomalaseja. - Laitteen suositeltu käyttölämpötila n 5-40 celsiusta. - Jos käytät laitetta ulkopuolisella akulla (auto, vene ym.), varmista, että virtajohto on suojattu 1A sulakkeella. - Älä työnnä laitteen aukoista minkäänlaisia esineitä. -2-

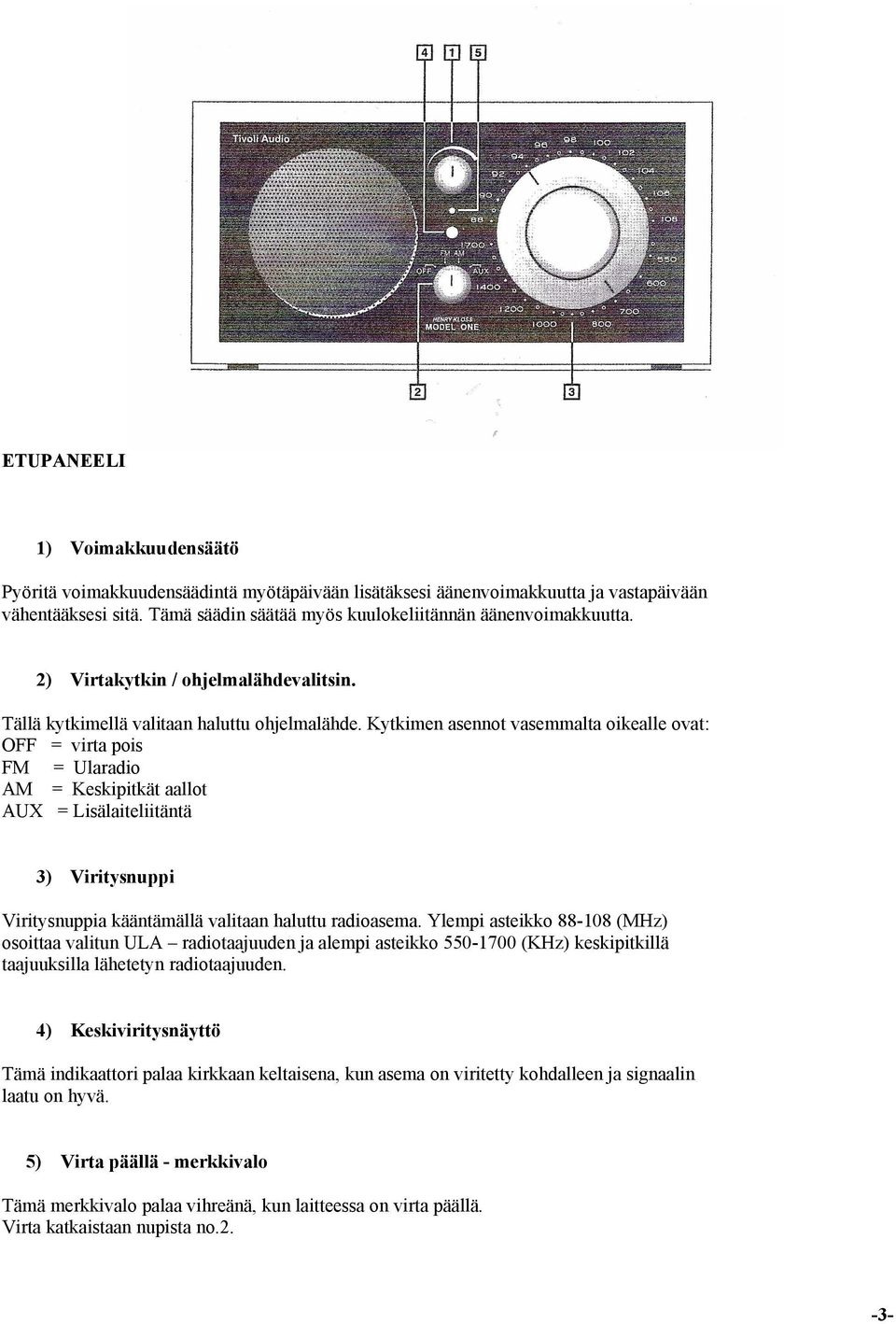

3 ETUPANEELI 1) Voimakkuudensäätö Pyöritä voimakkuudensäädintä myötäpäivään lisätäksesi äänenvoimakkuutta ja vastapäivään vähentääksesi sitä. Tämä säädin säätää myös kuulokeliitännän äänenvoimakkuutta. 2) Virtakytkin / ohjelmalähdevalitsin. Tällä kytkimellä valitaan haluttu ohjelmalähde. Kytkimen asennot vasemmalta oikealle ovat: OFF = virta pois FM = Ularadio AM = Keskipitkät aallot AUX = Lisälaiteliitäntä 3) Viritysnuppi Viritysnuppia kääntämällä valitaan haluttu radioasema. Ylempi asteikko (MHz) osoittaa valitun ULA radiotaajuuden ja alempi asteikko (KHz) keskipitkillä taajuuksilla lähetetyn radiotaajuuden. 4) Keskiviritysnäyttö Tämä indikaattori palaa kirkkaan keltaisena, kun asema on viritetty kohdalleen ja signaalin laatu on hyvä. 5) Virta päällä - merkkivalo Tämä merkkivalo palaa vihreänä, kun laitteessa on virta päällä. Virta katkaistaan nupista no

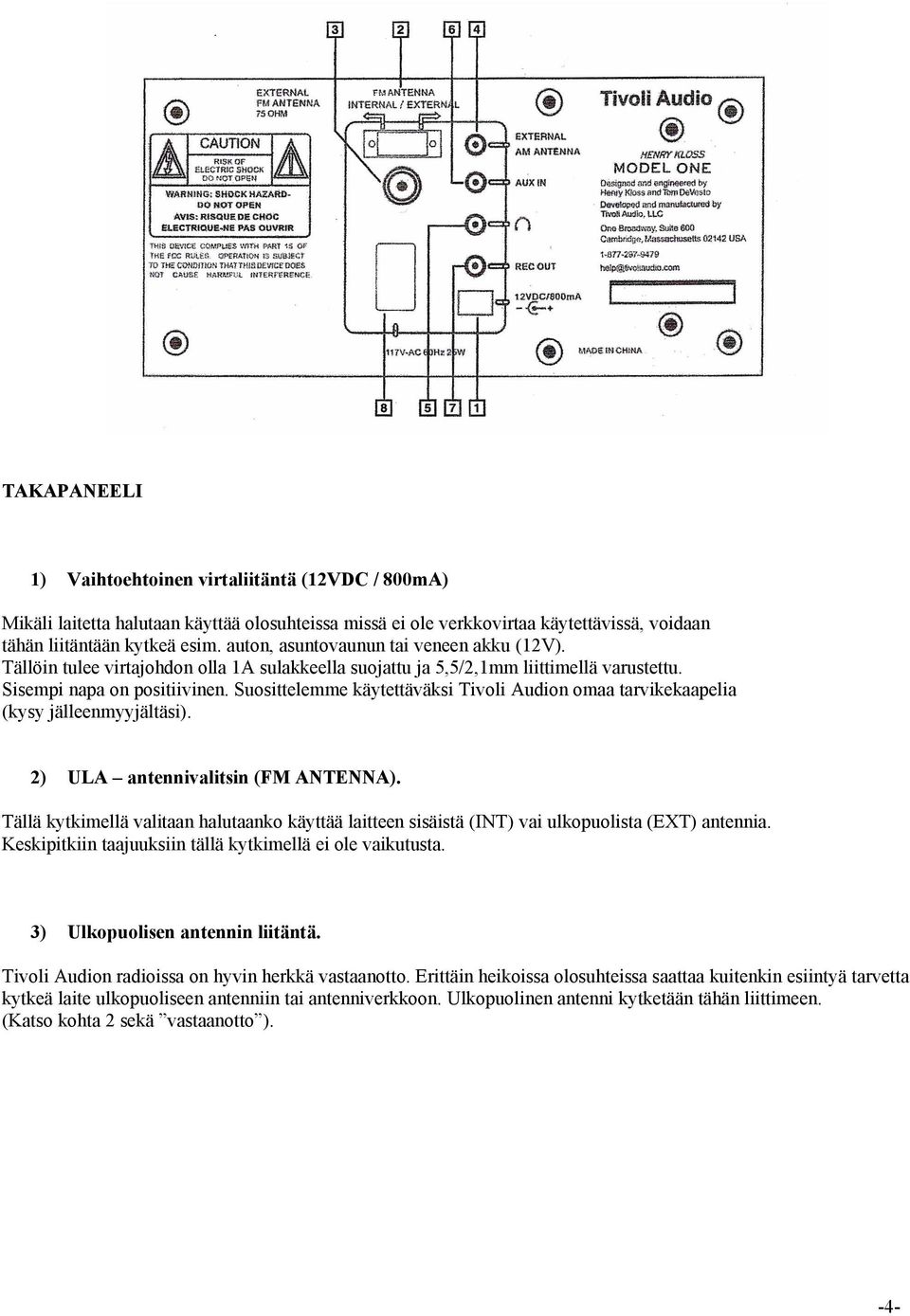

4 TAKAPANEELI 1) Vaihtoehtoinen virtaliitäntä (12VDC / 800mA) Mikäli laitetta halutaan käyttää olosuhteissa missä ei ole verkkovirtaa käytettävissä, voidaan tähän liitäntään kytkeä esim. auton, asuntovaunun tai veneen akku (12V). Tällöin tulee virtajohdon olla 1A sulakkeella suojattu ja 5,5/2,1mm liittimellä varustettu. Sisempi napa on positiivinen. Suosittelemme käytettäväksi Tivoli Audion omaa tarvikekaapelia (kysy jälleenmyyjältäsi). 2) ULA antennivalitsin (FM ANTENNA). Tällä kytkimellä valitaan halutaanko käyttää laitteen sisäistä (INT) vai ulkopuolista (EXT) antennia. Keskipitkiin taajuuksiin tällä kytkimellä ei ole vaikutusta. 3) Ulkopuolisen antennin liitäntä. Tivoli Audion radioissa on hyvin herkkä vastaanotto. Erittäin heikoissa olosuhteissa saattaa kuitenkin esiintyä tarvetta kytkeä laite ulkopuoliseen antenniin tai antenniverkkoon. Ulkopuolinen antenni kytketään tähän liittimeen. (Katso kohta 2 sekä vastaanotto ). -4-

5 4) AM antenniliitäntä (keskipitkät aallot). Tähän liitäntään voidaan kytkeä erikseen myytävä antenni joka on tarkoitettu keskipitkille radioaalloille. Huom. Suomessa ei lähetetä keskipitkillä aalloilla sellaisia radiokanavia mitä ei saisi normalista ULA verkosta. 5) Kuulokeliitäntä (Headphone out) Tähän liitäntään voit kytkeä 3,5mm liittimellä varustetut stereokuulokkeet. Tällöin radion oma kaiutin mykistyy. Kuulokkeiden äänenvoimakkuutta voit säätää normaaliin tapaan radion voimakkuuden säätimestä. Tämä liitäntä on ULA vastaanottoa kuunneltaessa stereofoninen. Vältä kuuntelemasta liian suurella voimakkuudella, jotta et vaurioittaisi kuuloasi. 6) Lisälaiteliitäntä (AUX IN) AUX liitäntään voidaan kytkeä 3,5mm plugilla varustettu linjatasoinen ohjelmalähde (CD-soitin, tietokone, MP3 soitin tai vastaava). Analogisen levysoittimen kytkemiseksi tarvitaan lisälaite (RIAA-korjain), joita myydään hyvin varustetuissa radioliikkeissä. Tätä liitäntää käytettäessä oikea ja vasen kanava summautuu monoksi. Huom. Erilaisissa ohjelmalähteissä on erilainen lähtöjännite, joten tähän kytketyt laitteet saattavat soida lujempaa tai hiljempaa kuin kuunneltaessa radiota. 7) Äänitysliitäntä / linja ulos (RECOUT). Tähän liitäntään voit kytkeä kasettinauhurin tai muun vastaavan linjatasoinen tallentimen äänittääksesi radiolähetystä. Model One -vastaanotinta voidaan käyttää myös hifitasoisena radiovirittimenä kytkemällä 3,5mm liittimellä varustettu johto tästä liitännästä hifilaitteistoon tai aktiivikaiuttimiin. Tämä liitäntä on lähtöjännitteeltään kiinteä eikä sen voimakkuus ole säädettävissä. RECOUT liitäntä on stereofoninen. 8) Verkkojohtoliitäntä (230V / 50Hz) Kytke laitteen mukana seuraava verkkojohto tähän liitäntään. Halutessasi irrottaa verkkojohdon vaikkapa laitteen puhdistuksen ajaksi, vedä liittimestä älä johdosta. -5-

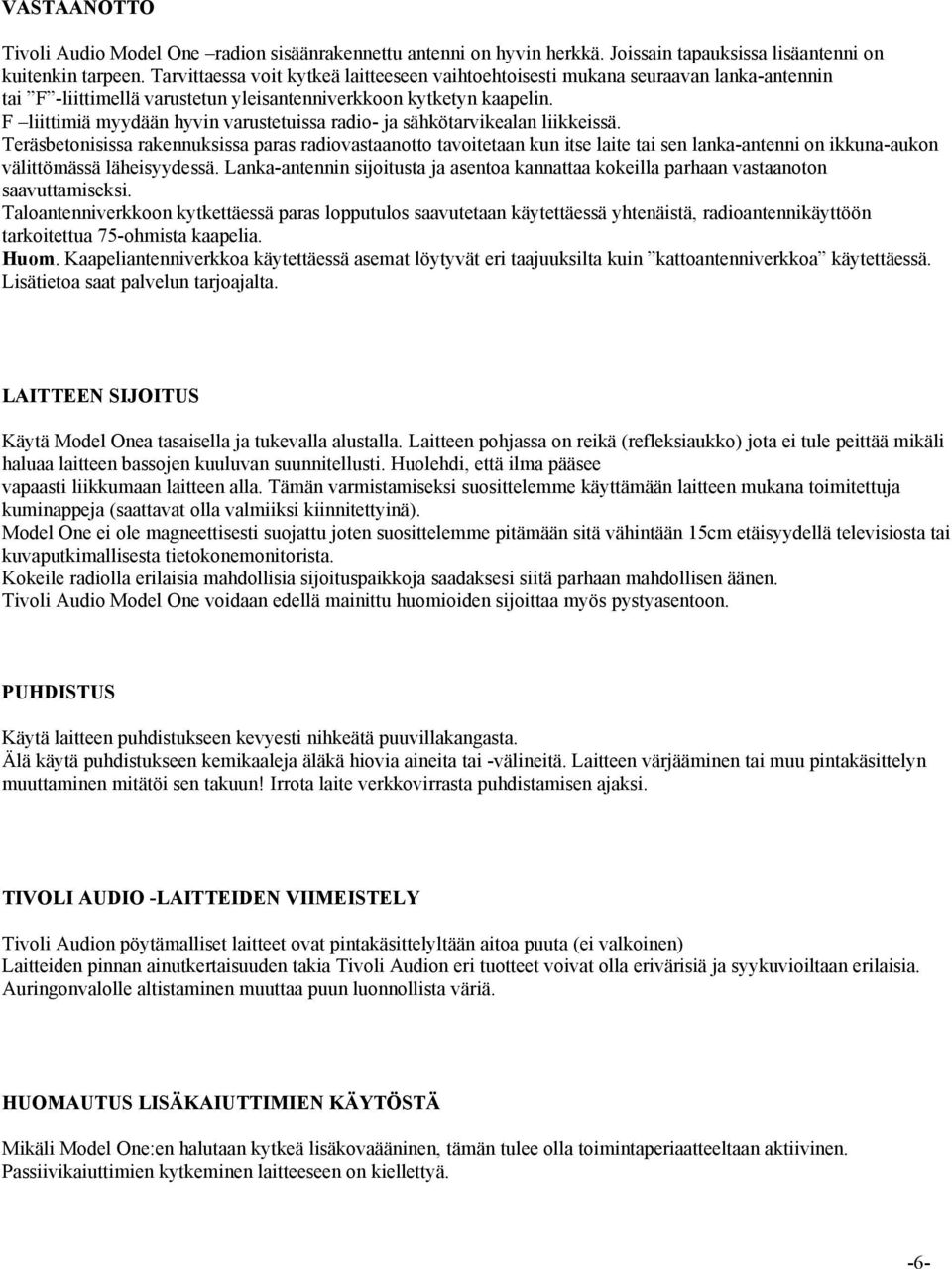

6 VASTAANOTTO Tivoli Audio Model One radion sisäänrakennettu antenni on hyvin herkkä. Joissain tapauksissa lisäantenni on kuitenkin tarpeen. Tarvittaessa voit kytkeä laitteeseen vaihtoehtoisesti mukana seuraavan lanka-antennin tai F -liittimellä varustetun yleisantenniverkkoon kytketyn kaapelin. F liittimiä myydään hyvin varustetuissa radio- ja sähkötarvikealan liikkeissä. Teräsbetonisissa rakennuksissa paras radiovastaanotto tavoitetaan kun itse laite tai sen lanka-antenni on ikkuna-aukon välittömässä läheisyydessä. Lanka-antennin sijoitusta ja asentoa kannattaa kokeilla parhaan vastaanoton saavuttamiseksi. Taloantenniverkkoon kytkettäessä paras lopputulos saavutetaan käytettäessä yhtenäistä, radioantennikäyttöön tarkoitettua 75-ohmista kaapelia. Huom. Kaapeliantenniverkkoa käytettäessä asemat löytyvät eri taajuuksilta kuin kattoantenniverkkoa käytettäessä. Lisätietoa saat palvelun tarjoajalta. LAITTEEN SIJOITUS Käytä Model Onea tasaisella ja tukevalla alustalla. Laitteen pohjassa on reikä (refleksiaukko) jota ei tule peittää mikäli haluaa laitteen bassojen kuuluvan suunnitellusti. Huolehdi, että ilma pääsee vapaasti liikkumaan laitteen alla. Tämän varmistamiseksi suosittelemme käyttämään laitteen mukana toimitettuja kuminappeja (saattavat olla valmiiksi kiinnitettyinä). Model One ei ole magneettisesti suojattu joten suosittelemme pitämään sitä vähintään 15cm etäisyydellä televisiosta tai kuvaputkimallisesta tietokonemonitorista. Kokeile radiolla erilaisia mahdollisia sijoituspaikkoja saadaksesi siitä parhaan mahdollisen äänen. Tivoli Audio Model One voidaan edellä mainittu huomioiden sijoittaa myös pystyasentoon. PUHDISTUS Käytä laitteen puhdistukseen kevyesti nihkeätä puuvillakangasta. Älä käytä puhdistukseen kemikaaleja äläkä hiovia aineita tai -välineitä. Laitteen värjääminen tai muu pintakäsittelyn muuttaminen mitätöi sen takuun! Irrota laite verkkovirrasta puhdistamisen ajaksi. TIVOLI AUDIO -LAITTEIDEN VIIMEISTELY Tivoli Audion pöytämalliset laitteet ovat pintakäsittelyltään aitoa puuta (ei valkoinen) Laitteiden pinnan ainutkertaisuuden takia Tivoli Audion eri tuotteet voivat olla erivärisiä ja syykuvioiltaan erilaisia. Auringonvalolle altistaminen muuttaa puun luonnollista väriä. HUOMAUTUS LISÄKAIUTTIMIEN KÄYTÖSTÄ Mikäli Model One:en halutaan kytkeä lisäkovaääninen, tämän tulee olla toimintaperiaatteeltaan aktiivinen. Passiivikaiuttimien kytkeminen laitteeseen on kiellettyä. -6-

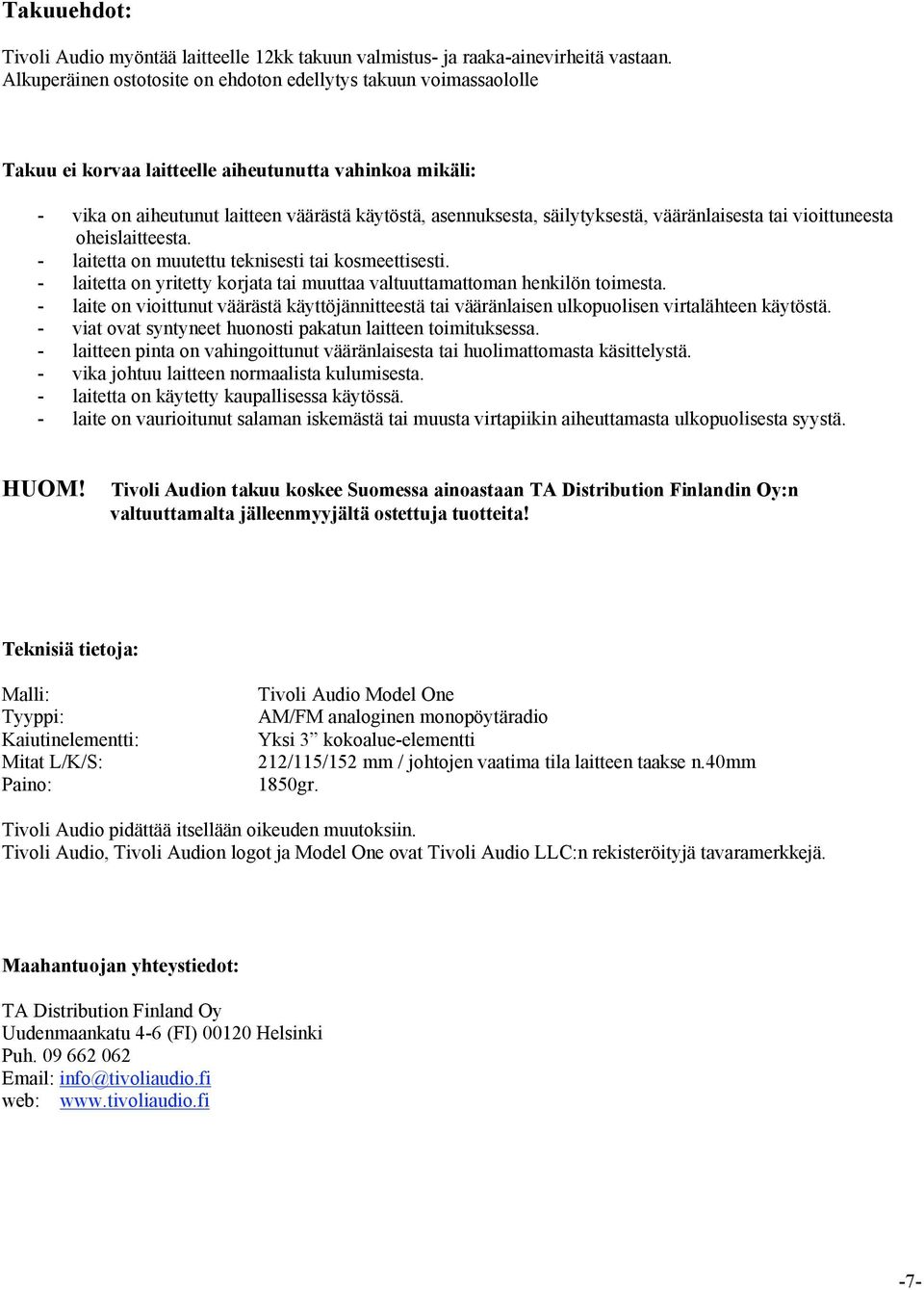

7 Takuuehdot: Tivoli Audio myöntää laitteelle 12kk takuun valmistus- ja raaka-ainevirheitä vastaan. Alkuperäinen ostotosite on ehdoton edellytys takuun voimassaololle Takuu ei korvaa laitteelle aiheutunutta vahinkoa mikäli: - vika on aiheutunut laitteen väärästä käytöstä, asennuksesta, säilytyksestä, vääränlaisesta tai vioittuneesta oheislaitteesta. - laitetta on muutettu teknisesti tai kosmeettisesti. - laitetta on yritetty korjata tai muuttaa valtuuttamattoman henkilön toimesta. - laite on vioittunut väärästä käyttöjännitteestä tai vääränlaisen ulkopuolisen virtalähteen käytöstä. - viat ovat syntyneet huonosti pakatun laitteen toimituksessa. - laitteen pinta on vahingoittunut vääränlaisesta tai huolimattomasta käsittelystä. - vika johtuu laitteen normaalista kulumisesta. - laitetta on käytetty kaupallisessa käytössä. - laite on vaurioitunut salaman iskemästä tai muusta virtapiikin aiheuttamasta ulkopuolisesta syystä. HUOM! Tivoli Audion takuu koskee Suomessa ainoastaan TA Distribution Finlandin Oy:n valtuuttamalta jälleenmyyjältä ostettuja tuotteita! Teknisiä tietoja: Malli: Tyyppi: Kaiutinelementti: Mitat L/K/S: Paino: Tivoli Audio Model One AM/FM analoginen monopöytäradio Yksi 3 kokoalue-elementti 212/115/152 mm / johtojen vaatima tila laitteen taakse n.40mm 1850gr. Tivoli Audio pidättää itsellään oikeuden muutoksiin. Tivoli Audio, Tivoli Audion logot ja Model One ovat Tivoli Audio LLC:n rekisteröityjä tavaramerkkejä. Maahantuojan yhteystiedot: TA Distribution Finland Oy Uudenmaankatu 4-6 (FI) Helsinki Puh info@tivoliaudio.fi web: -7-
