Dokumentaatio-08. Fiat Stilo MW 130. Advanced 7. Kimmo Talkkari Kolkka

Transkriptio

1 Dokumentaatio-08 Fiat Stilo MW 130 Advanced 7 Kimmo Talkkari Kolkka

2 4.1.2 Piilotetut komponentit: soittimen kondensaattori 0.33 F, liittimet suojattu lakalla - sijoitettu ylähanskakotelon taakse, nippuside/ankkuri kiinnitys Alpine PXA-H701 prosessori vahvistin kaukalon perällä -

3 Focal Utopia Be 3W2 ja Utopia Be TBE - Focal Utopia Be 6W3 -

4 DLS RW 10 peilikolmion kiinnitykset M5 kierteillä

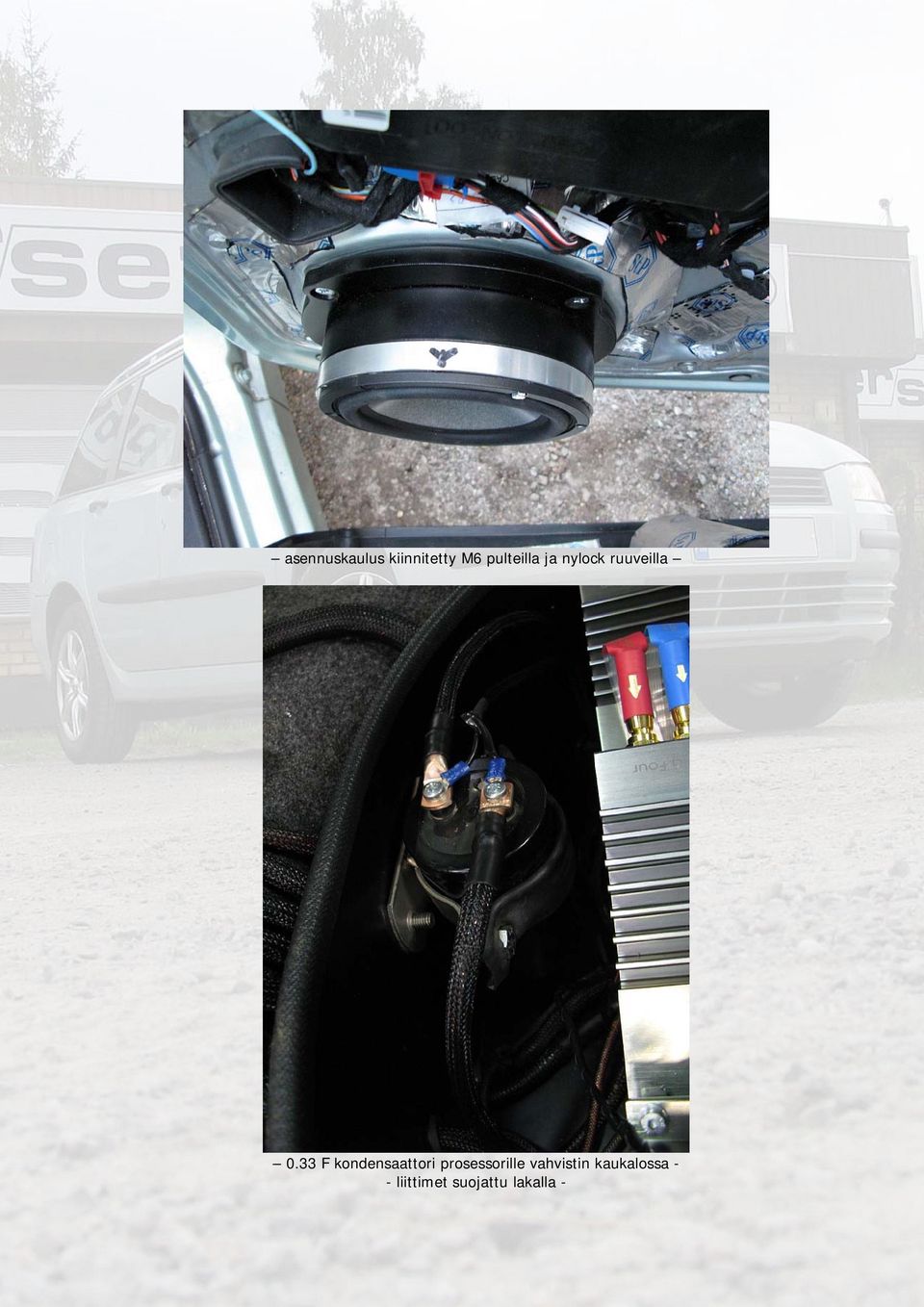

5 asennuskaulus kiinnitetty M6 pulteilla ja nylock ruuveilla 0.33 F kondensaattori prosessorille vahvistin kaukalossa - - liittimet suojattu lakalla -

6 60mm puhaltimista toinen imee ja toinen puhaltaa vahvistinlaatikon kannen alla vahvistimet ohjaavat ja antavat virran puhaltimille. Kuvassa kolmen diodin virtakytkentä vahvistinkaukalossa maaploki, suojattu lakalla

7 4.1.3 Piilotetut johdotukset: akkuna Ground Zero , päävirtajohto 70mm 2 3,4 metriä plus kaapelin kiinnitys akkukenkään, tyyliin twist lock; 16mm 2 sisäkenkä, päällä 70mm 2, välit juotettu tinalla -

8 sama toistuu maakaapelissa 70mm 2 - kiinnitys runkopalkkiin, akkutelineen alla, suojaus maali

9 päävirtakaapelin läpivientisuojaus rintapellissä, ylempi johto hälytyslaitteen kynnyskotelon vieressä lattialla

10 suojattu kokomatkaltaan nailonsukalla, penkinkannattimen kohdalla lisäksi kurkkuputkella loppumatka jakoblokille kulkee auton vakiojohdotuksia ja kiinnityksiä myötäillen.

11 virta-, maa-, valokaapeli ja ainetjohto menevät hansikaskotelon viertä pitkin, tulipellin seinämää myötäillen lattialle din liitoksesta käytetään vain virta-, maa- ja herätejohdot - kuljettajan puolelle tulevat kaiutinkaapelit kulkevat rintapellin piippu hyllyllä - - vasemmalla pyöreä läpivientikumi oveen -

12 soittimelle tulevat virtajohdot 10mm2 ja herätevirta 6mm2 lattialla - kaiutinjohdot kynnyskotelon päällä yhdessä airbag johtojen kanssa takaoven kohdalla kulkevat vierekkäin penkin alta konttiin

13 kaiutinkaapelit kulkevat originelli oviliittimien kautta ovenpuoleinen liitin - osa kaiutinkaapeleista kytkettynä rungonpuoleinen liitin- - kansi, silikonireikäkumi tiiviste ja runko -

14 abikoliitin tyyppinen kytkentä, juotettuna molemmissa ovissa - peilikolmion kaiutinjohdot 2*1,5mm 2 diskantille ja 2*2,5mm 2 keskiääni elementille - - kaikki johtojen päät hylsytetty ja molemmat puolet samanlaiset -

15 ovielementin johdot 2*1,5mm 2 ja 2*2,5mm 2 midille subwooferin kaiutinjohdot 2*1,5mm 2 ja 2*2,5mm 2 -

16 vahvistintelineeltä lähtevät johdot - - vas. cd-vaihtajan-, ainet-/valokaapeli, virrat soittimelle sekä kaiutinjohdot - - vahvistintelineelle tulevat virtajohdot sekä maajohto -

17 johtojen kiinnitykset vahvistin kaukalossa nippuside ankkureilla kuvassa vahvistimien maajohdot kiinnitetty kupariseen jakoplokiin johdoille jyrsitty suojaurat - vanerin kulmissa kiinnitysreiät alkuperäisiin (lenkki) kiinnityksiin

18 maajohdon n.1m (70mm 2 ) kiinnitys takaselkänojan tuessa, liitin lakattu virtajohdotuksen läpivientejä vahvistin kaukalossa -

19 prosessorin johdotuksia - subwooferkotelon kiinnitys, läpivienti ja johdotus -

20

21 4.2.1 Sulakkeet: 250 A päävirtasulake akkukannen alla, akun ja rintapellin välissä - virranjako ploki kuparista, suojattu lakalla valkoiset sulakkeet 80A vahvistimille (johto 21mm 2 ) keltainen 40A soittimen- ja prosessorin kondensaattoreille (10mm 2 ), punainen 20A heräte releelle (6mm 2 ) äärimmäisenä vasemmalla, yksi varalla(valk.)

22 soittimen org.10a sulake/johto 2,5mm 2 - prosessorin org. 3A sulake/johto 1,0mm 2 - CTEK laturin sulake 30 A -

23 4.2.3 Kaapeliliitännät: diskantin ja keskiäänisen liitokset päävirta-/ maajohto ja ovikaiuttimen kaiutinjohdot päätteiden hylsyjohdotus sekä soitinta ruokkivan kondensaattorin johdot

24 laturin virtajohto suojattu verkolla ja kutistesukalla / läpivientikumeilla - laturi asennettuna vapaaseen tilaan ikkunan alle - laturilta akulle menevä johto suojattuna -

25 4.3.1 Laitteiden asennus: ohjelmalähteenä Alpine IVA-W505 näyttösoitin, kiinnitettynä Blaupunktin valmistamaan 2 Din kaulukseen - Alpine PXA-H701 prosessori asennettuna vahvistinkaukalon takaseinään -

26 kiinnitys kumieristetyllä kannakkeella (M4) - Alpine CHA-S624 asennettuna 8mm vaneriin lyöntiankkureilla takaselkänojan taakse (M5) -

27 lyöntiankkureilla ja M5 pulteilla kiinnitetty hyllynkannatin pohjalevyyn - maaplokin hajotuskuva, uritettu polykarbonaattilevy, vaneri ja kuparitanko -

28 virranjaon materiaalit samat sulakekiinnikkeet kiinnitetty ruuveilla vanerilevyyn

29 sivukuva konstruktiosta - hajotuskuva virranjaosta, kupariosat lakattu

30 virranjaon fyysinen kiinnitys autossa koriniiteillä ja ruuveilla - korotus vanerit

31 kiinnityspohja, johdot kulkevat tasovanerin ja tavaratilan lattian välistä - valmis asennus, vasemmalla laitteiston heräterele

32 kaukalo vahvistimien kiinnitys kulmineen - kiinnitys 4mm ruuveilla 8mm alumiinista muotoiltuihin kannakkeisiin -

33 nippusideankkurit ovat kiinnitetty 4mm ruuveilla/pulteilla vahvistimien pohjaan johdot kiinnitettynä ankkureihin -

34 varapyöräkotelon keskelle hitsattu metallivahvike, jossa mutteri - vahvistinkaukalossa vastaavasti pultti, tavaratilanpohjaa vasten uretaani kiinnitys

35 subwooferkotelon kiinnitys toteutettu lattarautaan tehdyistä kierteistä - sekä pultti kiinnityksestä M10, väliin jäävät pohjavaneri ja subikotelon pohja

36 - auto jokapäiväisessä käytössä, varusteina talonmiehen päivittäiset työkalut -
