TiiMi 7310B. Stokerisäädin. TiiMi 7310B 4.30 Säätimen käsikirja versio 1.0
|
|
- Anne Haapasalo
- 7 vuotta sitten
- Katselukertoja:
Transkriptio

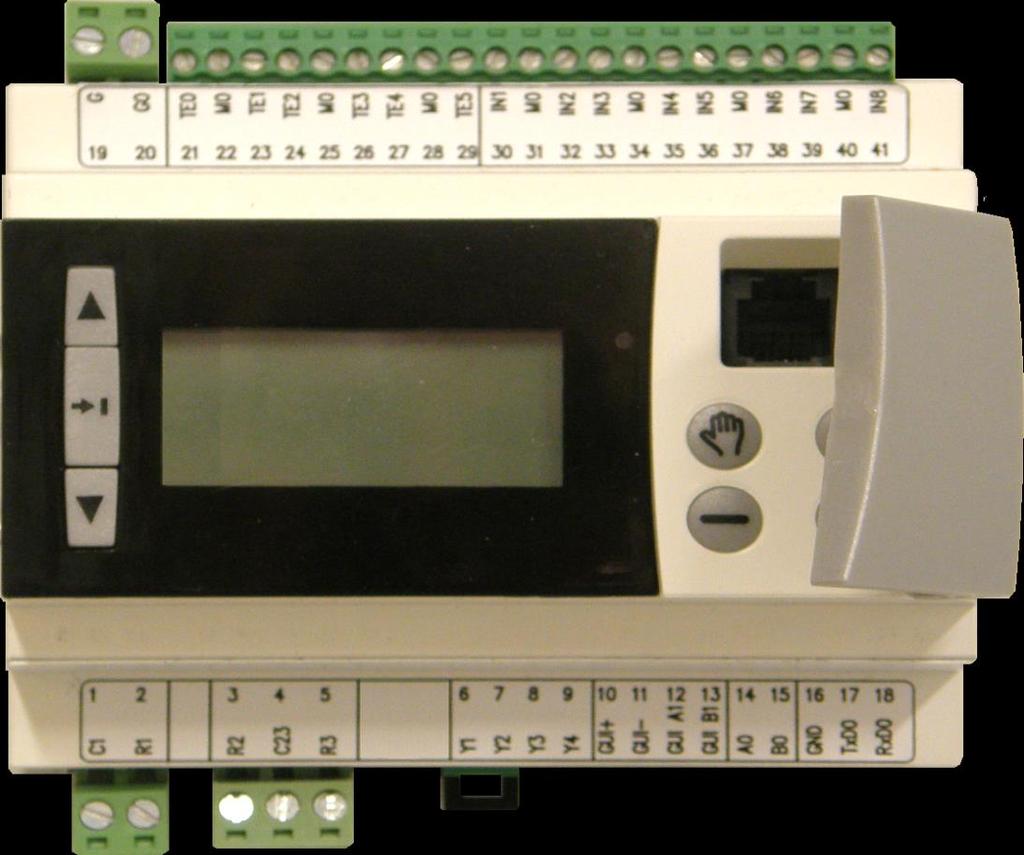

1 TiiMi 7310B TiiMi 7310B 4.30 Säätimen käsikirja versio
2 TiiMi 7310B on mikroprosessoriohjattu stokeri järjestelmän ohjaukseen tarkoitettu tehon automaattisella säädöllä varustettu säädin. Säädin ohjaa muun muassa polttoaineen siirron kattilaan, polttoprosessin, turvalaitteet ja hälytykset. Myös lämmityksen säätö ulkolämpötilan mukaisesti voidaan toteuttaa TiiMi 7310B säätimen kautta. Valikkopohjaisen kolmekielisen (suomi, ruotsi, englanti) ansiosta laitteen käyttö on helppoa. Säätimessä on monipuoliset tietoliikenneominaisuudet käyttöönottoa sekä paikallis- ja etäkäyttöä varten. TiiMi 7000 Sarjan säätimet voidaan kiinteistössä verkottaa laitteiden RS-485:lla yhteen ilman lisälaitteita. Lisävarusteena asennettava GSM-modeemi huolehtii kaikkien säätimien tietoliikenteen etäyhteyden ja hälytysten siirrot. Tässä ohjekirjassa käsitellään säätimen paikallinen käyttö. Tämä ohjekirja koskee TiiMi 7310B säätimen versiota 4.30
3 SISÄLLYSLUETTELO 1. Yleistä Ominaisuuksia Mitat Kaapelointi Tekniset tiedot Kytkentä Käyttöjännite Lämpötila-anturit Digitaalitulot Jännitelähdöt Relelähdöt Tietoliikenne Yleistä Painikkeiden käyttö valikossa Painikeyhdistelmien käyttö valikossa Käyttöönotto Säätimen valikot Perusnäyttö Stokeri valikko ST Tehokäynti ST Ylläpito ST Sytytys ST Sammutus ST Autosäätö Autosäädön toiminta ST Liekinvalvonta ST Takapalo ST Hälytykset ST muut ST manuaali Lämmitys valikko Ohjaukset valikko Kytkentäajat valikko Erikoispäivät valikko... 22
4 5.7 Asetukset valikko Aika & pvm. valikko Perusasetukset valikko Tiedonsiirtoasetukset valikko Lisäasetukset valikko Anturit valikko Tulot valikko Nimet valikko Korjaukset valikko Testaus valikko Hälytykset valikko Tietoa hälytyksistä Toimintahäiriöhälytys Liekinvalvontahälytys Ulkoinen hälytys Takapaloilmoitus Takapalohälytys... 34
5 1 TiiMi 7310B 4.30 Käsikirja YLEISTÄ 1.1 Ominaisuuksia Syöttökuljettimen ohjaus Syöttöputken lämpötilan mittaus Savukaasun lämpötilan mittaus Automaattinen tehonsäätö Syöttöputken lämpötilamittaukseen perustuva neliportainen takapalon valvonta Takapalon valvonta voidaan toteuttaa myös termostaatilla (yksiportainen valvonta) Neljä hälytystuloa jotka pysäyttävä laitoksen (toimintahäiriö 1-4, potentiaalivapaa kosketintulo) Kolme hälytystuloa jotka eivät pysäytä laitosta (ulkoinen hälytys 1-3, potentiaalivapaa kosketintulo) Menoveden lämpötilan säätö (venttiilimoottorin ohjaus 0-10VDC jännitelähdöllä) TiiMi 7000 sarjan yleiset ominaisuudet: Taustavalaistu LCD- näyttö (suomi / ruotsi / englanti) Valikkopohjainen toiminta, käyttö painikkeilla LED hälytysvalo Paristovarmennettu vuosikello Irrotettavat pistoliittimet Paikallinen RS-232 yhteys säätimen ja PC-tietokoneen välillä (käyttöönotto, kentällä tapahtuvat huoltotoimet, ohjelmistopäivitys) Etäyhteys GSM / GPRS -verkon kautta (hälytysten siirto, etäkäyttö) RS-485 Modbus

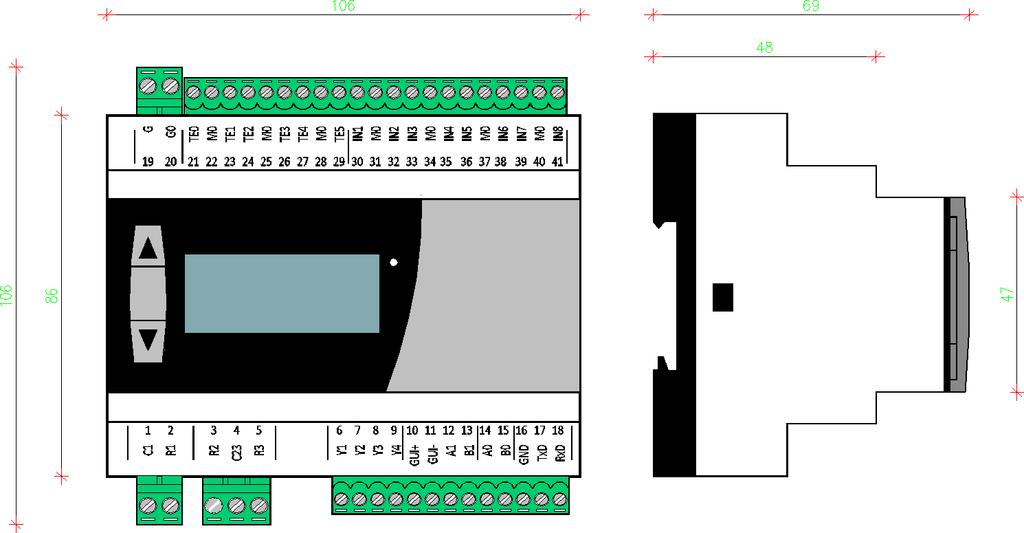

6 2 TiiMi 7310B 4.30 Käsikirja Mitat DIN kiskoon, Moduulimitoitus, 6 DIN moduulia. 1.3 Kaapelointi Järjestelmän moitteettoman toiminnan kannalta on digitaalilähtöjen, digitaalitulojen sekä anturien osalta ensiarvoisen tärkeää noudattaa valmistajan suosittamia kaapelityyppejä ja kaapelointiohjeita. Yleisohjeena pienjännitekaapeleina tulee käyttää NOMAK -kaapeleita. Kaapeleiden suojavaipat kytketään G0:aan vain säätimen puoleisesta päästä. Kytkentäkotelon sisäiset vahva- ja heikkovirtajohtimet tulisi sijoittaa mahdollisimman etäälle toisistaan ja käyttää johtimilla eri reitityksiä. Heikkovirtakaapelit eivät saa kulkea pitkiä matkoja vahvavirtakaapeleiden rinnalla, vaan kaapeleiden reitit tulisi olla erillään toisistaan. Heikkovirtakaapeleiden jatkoksia tulisi välttää. Jos jatkoksen joutuu kuitenkin tekemään, se täytyy tehdä asianmukaisella liittimellä tai liitettävät johtimet on tinattava toisiinsa. Lisäksi liitoskohta täytyy suojata hyvin lialta ja kosteudelta. Taajuusmuuttajien kytkennöissä pitää käyttää häiriösuojattuja kaapeleita sekä noudattaa muitakin taajuusmuuttajavalmistajan ohjeita.

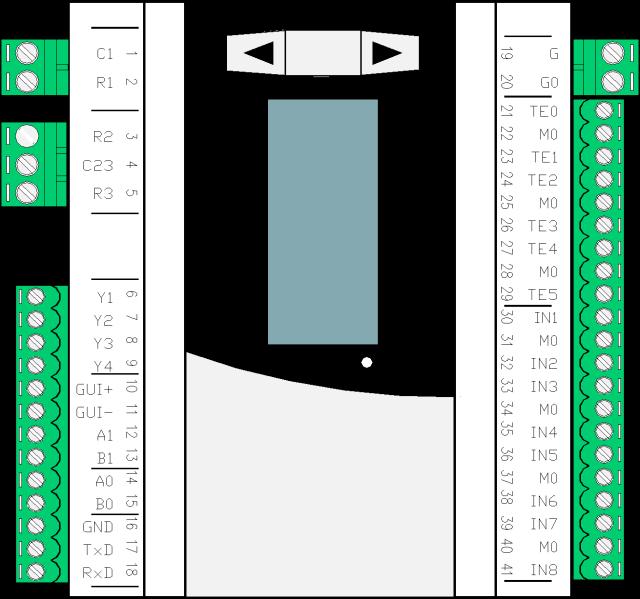

7 3 TiiMi 7310B 4.30 Käsikirja TEKNISET TIEDOT 2.1 Kytkentä R1 COM > C1 :1 Syöttökuljetin < R1 :2 Hälytys / KT < R2 :4 R2/R3 COM>C23:5 Vesitys < R3 :6 <Y1 :6 < Y2 :7 Toisioilmapuhallin < Y3 :8 Säätöventtiili < Y4 :9 Ulkoinen näyttö < GUI+ :10 Ulkoinen näyttö < GUI- :11 Ulkoinen näyttö < A1 :12 Ulkoinen näyttö < B1 :13 RS-485 Verkotus < A0 :14 RS-485 Verkotus < B0 :15 Modeemille < GND :16 Modeemille < TxD :17 Modeemille < RxD :18 19: <G 24VAC 20: <G0 24VAC 21: < TE0 Ulkoanturi 22: < M0 Mittanolla 23: < TE1 Menovesi anturi 24: < TE2 Kattila anturi 25: < M0 Mittanolla 26: < TE3 Paluuvesi anturi 27: < TE4 Takapalo anturi 28: < M0 Mittanolla 29: < TE5 Savukaasu anturi 30: < IN1 1. Toimintahäiriö 31: < M0 Mittanolla 32: < IN2 2. Toimintahäiriö 33: < IN3 2. Takapalo 34: < M0 Mittanolla 35: < IN4 3. Toimintahäiriö 36: < IN5 4. Toimintahäiriö / LV 37: < M0 Mittanolla 38: < IN6 1. Ulkoinen hälytys 39: < IN7 2. Ulkoinen hälytys 40: < M0 Mittanolla 41: < IN8 3. Ulkoinen hälytys
8 4 TiiMi 7310B 4.30 Käsikirja Käyttöjännite Nimi Liitin Selite G 19 24VAC / VDC / G G VAC / VDC / G0 2.4 Lämpötila-anturit Lämpötila-anturit TE0 TE3 ovat tehdasasetuksena tyyppiä NTC10 (curve24). Syöttöputken anturi TE4 ja savukaasuanturi TE5 ovat tehdasasetuksena tyyppiä PT1000_WIDE (katso Anturien tyypit). Kaikkien anturien toinen johdin kytketään M0 liittimeen. Nimi Liitin Anturi Asennuspaikka Mittausalue TE0 21 Ulkolämpötila Ulos pohjoisseinälle siten, että aurinko ei voi paistaa anturiin TE1 23 Menovesi Verkoston menovesiputkeen, putken pintaan tai vesitilaan mallista riippuen TE2 24 Kattilalämpö Kattilan vesitilaan upotustaskussa TE3 26 Paluuvesi Verkoston paluuvesiputkeen, putken pintaan tai vesitilaan mallista riippuen TE4 27 Syöttöputki Polttoaineen syöttöputkeen ennen palokatkoa (Takapalon mittaus) TE5 29 Savukaasu Savukaasukanava C 2.5 Digitaalitulot Digitaalitulot kytketään potentiaalivapaalla koskettimella. Tyyppinä joko NC = Normaalitilassa kiinni tai NO = Normaalitilassa auki. Toimintahäiriö-, takapalo- ja ulkoistenhälytyksien tulojen tyypit voidaan asetella valvomo-ohjelmistolla. Ulkoisten hälytyksien tyypit ovat muutettavissa myös säätimen valikosta. Nimi Liitin Toiminta Tehdasohjelmointi Tyyppi IN Toimintahäiriö Normaalitilassa kosketin on kiinni M0:aa vasten NC IN Toimintahäiriö Normaalitilassa kosketin on kiinni M0:aa vasten NC IN Takapalo Normaalitilassa kosketin on kiinni M0:aa vasten NC IN Toimintahäiriö Normaalitilassa kosketin on auki NO IN Toimintahäiriö / Liekinvalvonnan termostaatti Normaalitilassa kosketin on auki NO IN Ulkoinen hälytys Normaalitilassa kosketin on auki NO IN Ulkoinen hälytys Normaalitilassa kosketin on auki NO IN Ulkoinen hälytys Normaalitilassa kosketin on auki NO 2.6 Jännitelähdöt Nimi Liitin Toiminta Alue Y1 6 toimintaa Y2 7 toimintaa Y3 8 Toisioilmapuhallin 0 10VDC / 0 100% Y4 9 Menoveden säätöventtiili
9 5 TiiMi 7310B 4.30 Käsikirja Relelähdöt Nimi Liitin Toiminta Maksimi jännite ja virta C1 1 R1 COM R1 2 Syöttökuljetin R2 4 Hälytys / Käyntitieto C23 5 R2 ja R3 COM R3 6 Vesitys 230VAC / 3A 2.9 Tietoliikenne Nimi Liitin Toiminta Käyttö esimerkiksi GUI VDC Käyttöjännitelähtö Käyttöjännite ulkoiselle käyttöliittymälle GUI VDC Käyttöjännitteen maataso Käyttöjännite ulkoiselle käyttöliittymälle A1 12 RS485 A (Säätimen 1-portti) Paikallinen graafinen käyttöliittymä B1 13 RS485 B (Säätimen 1-portti) Paikallinen graafinen käyttöliittymä A0 14 RS485 A (Säätimen 0-portti) Säätimien verkotus / ulkoinen käyttöliittymä / Modbus B0 15 RS485 B (Säätimen 0-portti) Säätimien verkotus / ulkoinen käyttöliittymä / Modbus GND 16 Maataso Tietoliikenteen yhteinen maataso TxD 17 RS232 lähetys (Säätimen 0-portti) Modeemi RxD 18 RS232 vastaanotto (Säätimen 0-portti) Modeem RS232 Huoltoliitin RS232 (Säätimen 0- tai 1 -portti) Käytettävä säätimen portti riippuu kaapelin kytkennästä

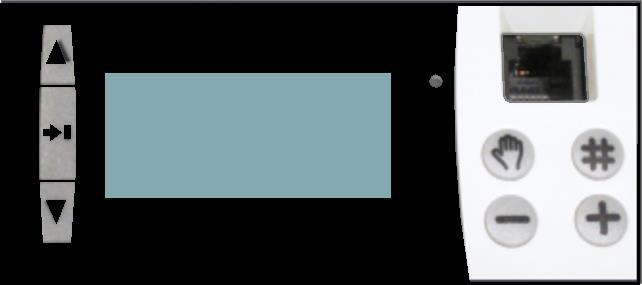

10 6 TiiMi 7310B 4.30 Käsikirja YLEISTÄ Säätimessä on vasemmalla laidalla kolme painiketta ja oikeassa laidassa luukun alla neljä painiketta. Ledin selitykset: Vihreä tasavalolla Punainen vilkkuu nopeasti Punainen tasavalolla Punainen vilkkuu hitaasti hälytyksiä Säätimellä kuittaamaton hälytys Säätimellä kuitattu hälytys Hälytykset väliaikaisesti ohitettu 3.1 Painikkeiden käyttö valikossa PIIRI Painikkeella siirrytään valikon otsikosta toiseen tai palataan valikossa taaksepäin YLÖS Painikkeella siirrytään valikossa ylöspäin ALAS Painikkeella siirrytään valikossa alaspäin MIINUS Painikkeella vähennetään asetusarvoa, valinta pois tai siirrytään alavalikkoon PLUS Painikkeella kasvatetaan asetusarvoa, valinta päälle tai siirrytään alavalikkoon KÄSI Painikkeella siirrytään perusnäytöstä manuaaliajovalikkoon SHARP Painikkeella siirrytään perusnäytöstä suojakoodin syöttöön jos se on käytössä
11 3.2 Painikeyhdistelmien käyttö valikossa 7 TiiMi 7310B 4.30 Käsikirja 1.0 Yhdistelmällä vaihdetaan perusnäytössä autoskannauksen tila Yhdistelmällä vaihdetaan valinnan tila tai näytetään perusnäytössä säätimen tunnistekoodi Yhdistelmällä vähennetään asetusarvoa kymmenellä pykälällä Yhdistelmällä lisätään asetusarvoa kymmenellä pykälällä Yhdistelmällä asetetaan asetusarvo minimiin tai merkin poisto merkkijonosta Yhdistelmällä asetetaan asetusarvo maksimiin tai merkin lisäys merkkijonoon Yhdistelmällä siirrytään valikosta suoraan perusnäyttöön Yhdistelmällä nollataan laskuri Yhdistelmällä näytetään perusnäytössä ominaisuudet 4 KÄYTTÖÖNOTTO TiiMi 7310B säätimen käyttöönotto on helpointa tehdä BaseControl valvomon avulla, mutta on mahdollista myös säätimen valikoiden kautta. Käyttöönotossa tulee muun muassa tarkastaa: Säätimen kieli Kellonaika Kytketyt lämpötila -anturit ja niiden tyypit
12 8 TiiMi 7310B 4.30 Käsikirja SÄÄTIMEN VALIKOT 5.3 Perusnäyttö Perusnäytössä näkyvät säätimen kellonaika, käyttöönotettujen säätöpiirien perustiedot, lämpötilaantureiden mittaamat lämpötilat sekä jännitetulojen mittaukset. Ma 12:00: Valikko Ma 12:00: ST Auto 1.0 (80.0 C) 80.0 C Y3 40.0% LM 50.0% ( 70.0 C) 70.0 C Ulkolämpötila 20.0 C Menovesi 70.0 C Kattilalämpö 80.0 C Paluuvesi 50.0 C Syöttöputki 40.0 C Savukaasu C Selite Säätimen nimi ja ohjelman versionumero Säätimen teksti (muutettavissa) Viikonpäivä ja kellonaika Päivämäärä Stokerin tila, Autosäätö käytössä, tehoporras 1.0 Kattilan asetusarvosuluissa ja oloarvo ilman sulkuja Toisioilmapuhaltimen ohjausviesti 40% (4.0 V) Menovesiverkoston säätöventtiilin ohjausviesti 50.0% (5.0 V) Menoveden lämpötilan asetusarvo suluissa ja oloarvo ilman sulkuja Ulkolämpötila (TE0) Menoveden lämpötila (TE1) Kattilan lämpötila (TE2) Paluuveden lämpötila (TE3) Syöttöputken lämpötila (TE4) Savukaasun lämpötila (TE5) Perusnäytön valikkoa voi selata manuaalisesti nuoli alas ja ylös painikkeilla tai sen voi asettaa skannaamaan kierrosta. Skannauksen tilan saa vaihdettua painamalla yhtä aikaa nuoli ylös ja alas painikkeita. Skannauksen tilan saa vaihdettua myös Asetukset Perusasetukset Autoskannaus -valikosta.
13 9 TiiMi 7310B 4.30 Käsikirja Stokeri valikko Valikossa ovat kaikki stokerin ohjaukseen liittyvät asetusarvot. Stokeri ST Pudot us C ST Pudotus C ST Tehopiste ST Tehokäynti ST Ylläpito ST Sytytys ST Sammutus ST Autosäätö ST Liek.valvonta ST Takapalo ST Hälytykset ST Muut ST Manuaali ST Kattila kun ulko= C C ST Kattila kun ulko= C C Kattilalämpötilan pudotuksen ohjaus käytössä, asetus 5 C Stokerin tehopiste kun autosäätö ei ole käytössä Käytettävä tehopiste 1.0 Tästä voidaan miinus painikkeella siirtyä tehokäynti -valikkoon Tästä voidaan miinus painikkeella siirtyä ylläpito -valikkoon Tästä voidaan miinus painikkeella siirtyä sytytys -valikkoon Tästä voidaan miinus painikkeella siirtyä sammutus -valikkoon Tästä voidaan miinus painikkeella siirtyä autosäätö -valikkoon Tästä voidaan miinus painikkeella siirtyä liekinvalvonta -valikkoon Tästä voidaan miinus painikkeella siirtyä takapalo -valikkoon Tästä voidaan miinus painikkeella siirtyä hälytykset -valikkoon Tästä voidaan miinus painikkeella siirtyä muut -valikkoon Tästä voidaan miinus painikkeella siirtyä manuaali -valikkoon Kattilan asetuslämpötila kun ulkolämpötila on 20.0 C Käytetään kun on ulkolämpötilan mukainen kattilalämmön ohjaus Kattilan asetuslämpötila kun ulkolämpötila on 0 C Käytetään kun on ulkolämpötilan mukainen kattilalämmön ohjaus ST Kattila kun ulko= C C Kattilan asetuslämpötila kun ulkolämpötila on -20 C Käytetään kun on ulkolämpötilan mukainen kattilalämmön ohjaus ST Kattilan asetus 90.0 C C Kattilan asetuslämpötila kun ulkolämpötilan mukainen säätö ei ole käytössä ST Differenssi 6.0 C C Stokeri siirtyy ylläpidolle kun kattilalämpö ylittää asetusarvon tämän asetuksen verran ST Kattilan minimi 70.0 C C Kattilan minimilämpötila (alituksesta annetaan hälytys) ST Kattilan maksimi 95.0 C C Kattilan maksimilämpötila (ylityksestä annetaan hälytys ja pysäytetään laitos)
14 10 TiiMi 7310B 4.30 Käsikirja 1.0 Kattilalämpötilan pudotuksen ohjaukset Asetus Toiminta - lämpötilan pudotusta Kattilalämpötilan pudotus käytössä kellolla <> Kattilalämpötilan pudotus käytössä ulkoisella kytkimellä [] Kattilalämpötilan pudotus käytössä käsin [-] Kattilalämpötilan pudotus pois käytöstä käsin [ 1 d] Kattilalämpötilan pudotus käytössä käsin vuorokauden vaihtumiseen saakka [ 62 d] Kattilalämpötilan pudotus päällä käsin 62 vuorokautta [- 1 d] Kattilalämpötilan pudotus pois käytöstä käsin vuorokauden vaihtumiseen saakka [- 62 d] Kattilalämpötilan pudotus pois käytöstä käsin 62 vuorokautta ST Tehokäynti Valikossa asetellaan kattilan tehokäyntiä ohjaavat asetusarvot. Stokeri ST Tehokäynti TK 1.0-Pulssi 2.0 s TK 1.0-Pulssi 2.0 s s Syöttökuljettimen ajopulssin pituus tehokäynnillä 1.0 tehopisteessä TK 1.0-Tauko 50.0 s s Syöttökuljettimen tauon pituus tehokäynnillä 1.0 tehopisteessä TK 1.0-Y3 29.0% % Toisioilmapuhaltimen ohjearvo tehokäynnillä 1.0 tehopisteessä TK 4.0-Pulssi 2.0 s s Syöttökuljettimen ajopulssin pituus tehokäynnillä 4.0 tehopisteessä TK 4.0-Tauko 10.0 s s Syöttökuljettimen tauon pituus tehokäynnillä 4.0 tehopisteessä TK 4.0-Y3 50.0% % Toisioilmapuhaltimen ohjearvo tehokäynnillä 4.0 tehopisteessä TK Y3-Käynnistys Tehoportaan piste, jossa toisioilmapuhallin käynnistetään TK Minimi TK Maksimi Pienin sallittu tehoporras jolla laitos voi käydä (sekä automaatti-, että manuaalisäädöllä) Suurin sallittu tehoporras jolla laitos voi käydä (sekä automaatti-, että manuaalisäädöllä) TK Kost.pulssi Kostutuspulssin pituus tehokäynnillä 0.0 s s Kostutus tehokäynnillä ei ole käytössä kun asetus on 0.0 s TK Kost.tauko 30 s s Kostutuspulssien välinen tauko tehokäynnillä Säätimessä on tehokäynnille neljä aseteltavaa tehopistettä (1.0, 2.0, 3.0 ja 4.0). Suurin teho on pisteellä 4.0. Säädin jakaa tehopisteiden välit 10:llä joten tehoportaita on käytössä yhteensä 30. Kullekin aseteltavalle tehopisteelle voidaan asetella syöttökuljettimen ajopulssin pituus ja tauko.
15 5.4.2 ST Ylläpito Valikossa asetellaan ylläpitoa ohjaavat asetusarvot. 11 TiiMi 7310B 4.30 Käsikirja 1.0 Stokeri ST Ylläpito YP Pulssi 2.0 s YP Pulssi YP Tauko YP Y3 2.0 s 0.0/ s Syöttökuljettimen pulssin pituus ylläpidolla 4.0 min min Syöttökuljettimen tauon pituus ylläpidolla 0.0% % Toisioilmapuhaltimen ohjausviesti ylläpidolla YP Y-Pulssitus / On Valinta siitä, ovatko jännitelähdöt Y1 Y5 päällä vain syöttökuljettimen ylläpitopulssin aikana YP Käyntitieto / On Valinta siitä, annetaanko syöttökuljettimen ylläpitopulssin aikana myös käyntitieto (R8) YP Pakotus / On Valinta siitä, pakotetaanko laitos ylläpidolle riippumatta kattilan lämpötilasta ( = ei pakotusta) YP Kost.pulssi Kostutuspulssin pituus ylläpidolla 0.0 s s Kostutus ylläpidolla ei ole käytössä kun asetus on 0.0 s YP Kost.tauko 30 s s Kostutuspulssien välinen tauko ylläpidolla ST Sytytys Valikossa asetellaan sytytystä ohjaavat asetusarvot. Stokeri ST Sytytys SY Pulssi 2.0 s SY Pulssi SY Tauko SY Y3 SY Aika 2.0 s s Syöttökuljettimen pulssin pituus sytytysjakson aikana 20.0 s s Syöttökuljettimen tauon pituus sytytysjakson aikana 29.0% % Toisioilmapuhaltimen ohjausviesti sytytysjakson aikana 10.0 min min Sytytysjakson pituus SY Kost.pulssi Kostutuspulssin pituus sytytyksessä 0.0 s s Kostutus sytytyksessä ei ole käytössä kun asetus on 0.0 s SY Kost.tauko 30 s s Kostutuspulssien välinen tauko sytytyksessä
16 12 TiiMi 7310B 4.30 Käsikirja ST Sammutus Valikossa asetellaan sammutusta ohjaavat asetusarvot. Stokeri ST Sammutus SA Kost.pulssi 1.0 s SA Kost.pulssi 1.0 s S Kostutuspulssin pituus sammutuksessa SA Kost.tauko 10 s s Kostutustauon pituus sammutuksessa SA Aika 10.0 min min Sammutusaika SA Tyhj.pulssi 60 s s Sammutusajan jälkeisen syöttökuljettimen tyhjennyspulssin pituus SA Vesit.pulssi 10.0 s s Sammutusajan jälkeisen vesityspulssin pituus SA Hälytyksessä / On Valinta siitä, laitetaanko laitoksen pysäyttävän hälytyksen tullessa sammutus toimintaan
17 13 TiiMi 7310B 4.30 Käsikirja ST Autosäätö Valikossa asetellaan automaattista tehonsäätöä ohjaavat asetusarvot. Stokeri ST Autosäätö AS Käytössä AS Käytössä / On Valinta siitä, onko autosäätö käytössä AS Alle P-alue Suhdealue, jolla määritetään autosäädön reagoinnin suuruus kattilalämmön muutokseen 12.0 C C kattilalämmön ollessa alle asetuksen AS Alle I-aika 5.0 min min Integrointiaika, jonka välein I-tehopistettä muutetaan kattilalämmön ollessa alle asetuksen AS Yli P-alue Suhdealue, jolla määritetään autosäädön reagoinnin suuruus kattilalämmön muutokseen 12.0 C C kattilalämmön ollessa yli asetuksen AS Yli I-aika 5.0 min min Integrointiaika, jonka välein I-tehopistettä muutetaan kattilalämmön ollessa yli asetuksen AS Käyn.tehop Tehopiste, josta säätö aloitetaan sähkökatkon, sytytyksen, hälytystilanteen yms. jälkeen AS P-Säätö / On Valinta siitä, toimiiko tehonsäätö pelkkänä P-säätönä ilman I-aikaa Autosäädön toiminta Automaattisäädön ollessa käytössä pyrkii säädin pitämään kattilalämpötilan jatkuvasti asetusarvossaan säätämällä tehoa ennalta aseteltujen tehopisteiden mukaisesti. Kattilalämpötilan ollessa alle asetusarvon säädin kasvattaa tehoa ST Alle P-alue ja ST Alle I-aika asetusarvojen mukaisesti. Kattilalämpötilan ollessa yli asetusarvon tehoa pienennetään ST Yli P-alue ja ST Yli I-aika asetusarvojen mukaisesti. P- alue asetuksella asetellaan se, miten voimakkaasti säädin reagoi muuttuneeseen kattilan lämpötilaan. Mitä pienempi arvo, sitä enemmän säädin muuttaa tehoa. Asetuksia ei saa laittaa liian pieniksi koska silloin säätö voi ruveta huojumaan. I-aika asetuksilla säädetään aikaa, jolla säädin pyrkii löytämään sopivan tehotason niin että kattilan lämpötila pysyy asetuksessaan. Jos kattilan lämpötila poikkeaa asetellusta niin säädin joko lisää tai vähentää tehonsäädön I-pistettä 0.1:llä asetellun I-ajan välein ja laskee P-vaikutuksen asetellun P-alueen mukaisesti. P- vaikutus lasketaan kaavalla (ST Kattilan asetus TE2 Kattilalämpö) / ST Alle tai Yli P-alue * 3. Kerroin 3 tulee käytettävästä tehon säätöalueesta ( = 3.0). Lopullinen prosessissa käytettävä tehon säätöpiste saadaan kun I- piste ja P- vaikutus lasketaan yhteen. Säädin siirtyy ylläpidolle jos kattilalämpötila säädöstä huolimatta nousee vähintään ST Differenssi asetusarvon verran yli asetuksen. Säädin siirtyy takaisin tehokäynnille lämpötilan laskiessa 1/4 differenssin verran yli asetuksen. Esimerkiksi jos asetus on 90.0 C ja differenssi on 6.0 C niin säädin siirtyy ylläpidolta tehokäynnille 91.5 C:ssa. Ylläpidolta tehokäynnille siirryttäessä tehonsäädön I- piste jatkaa säätöä yhtä pykälää pienemmältä teholta kuin se ylläpidolle mentäessä oli.
18 14 TiiMi 7310B 4.30 Käsikirja ST Liekinvalvonta Valikossa asetellaan liekinvalvonnan asetusarvot. Stokeri ST Liek.valvonta LV SK-Yl.raja 0.0 C LV SK-Yl.raja 0.0 C C Savukaasujen lämpötilan alaraja ylläpidolla LV SK-Teh.raja C C Savukaasujen lämpötilan alaraja tehokäynnillä 1.0-teholla LV SK-Teh.raja C C Savukaasujen lämpötilan alaraja tehokäynnillä 2.0-teholla LV SK-Teh.raja C C Savukaasujen lämpötilan alaraja tehokäynnillä 3.0-teholla LV SK-Teh.raja C C Savukaasujen lämpötilan alaraja tehokäynnillä 4.0-teholla LV SK-Teh.raja kas.viive 30 s 0/ 255 s LV Termostaatti Viive, jonka jälkeen savukaasun valvontapistettä nostetaan yhdellä asteella, siirryttäessä isommalle tehoportaalle. / On Valitaan, käytetäänkö IN5 tuloa liekinvalvontatermostaatin tulona LV Hälytysviive 10 s s Liekinvalvonnan hälytysviive LV Tilanvaihtoviive 15 min min Aika jona liekkiä ei valvota siirryttäessä ylläpidolta tehokäynnille LV Sytytysviive 30 min min Aika jona liekkiä ei valvota sytytys toiminnan päätyttyä
19 15 TiiMi 7310B 4.30 Käsikirja ST Takapalo Valikossa asetellaan syöttöputken takapalon asetusarvot. Stokeri ST Takapalo TP1 Vesit.raja 50.0 C TP1 Vesit.raja 50.0 C TP1 Vesit.hyst. 2.0 C TP1 Vesit.viive 1 s TP1 Vesit.pulssi 5.0 s TP1 Vesit.tauko 5 s C Syöttöputken lämpötila, jonka ylittyessä hystereesin verran käynnistyy vesitys C Vesityksen käynnistyksen ja pysäytyksen hystereesi s Vesityksen käynnistysviive s Vesityspulssin pituus s Vesitystauon pituus TP1 Ajoraja 70.0 C C Syöttöputken lämpötila jonka ylittyessä hystereesin verran, ajetaan syöttökuljetinta TP1 ajopulssin ajan TP1 Ajohyst. 2.0 C C TP1 Ajon ja palautumisen hystereesi TP1 Ajoviive 1 s s TP1 Ajon käynnistysviive TP1 Ajopulssi 30 s s Syöttökuljettimen ajopulssin pituus TP1 ajossa TP1 Ajotauko 0/ 3600 s Syöttökuljettimen tauon pituus TP1 ajossa (Jos, niin ajetaan vain yksi pulssi) TP1 Ilm.raja 80.0 C C Syöttöputken lämpötila, jonka ylittyessä hystereesin verran annetaan 1.Takapalovaarailmoitus TP1 Ilm.hyst. 5.0 C C 1.Takapalovaarailmoituksen ja palautumisen hystereesi TP1 Ilm.viive 5 s s 1.Takapalovaarailmoituksen viive TP1 Hälytysraja 90.0 C TP1 Hälytysviive 10 s TP2 Hälytysviive 1 s Ajopulssi hälytyksessä 60 s C Syöttöputken lämpötila, jonka ylittyessä pysäytetään laitos ja annetaan 1.Takapalohälytys s 1.Takapalohälytyksen viive s 2.Takapalohälytyksen viive s Syöttökuljettimen ajopulssin pituus takapalohälytyksessä
20 16 TiiMi 7310B 4.30 Käsikirja ST Hälytykset Valikossa asetellaan hälytyksien asetusarvot. Stokeri ST Hälytykset Kat.alilämpöraja 65.0 C Kat.alilämpöraja 65.0 C Kat.alilämpöhäl. viive 30.0 min Kat.ylilämpöraja 95.0 C Kat.ylilämpöhäl. viive 20 s C Kattilan lämpötila, jonka alittuessa annetaan alilämpöhälytys min Kattilan alilämpöhälytyksen viive C Kattilan lämpötila, jonka ylittyessä annetaan ylilämpöhälytys s Kattilan ylilämpöhälytyksen viive Sav.ylilämpöraja C Sav.ylilämpöhäl. viive 60 s SKH Pysäyttävä TH1 Hälytysviive 1 s TH2 Hälytysviive 30 s TH3 Hälytysviive 5 s TH4 Hälytysviive 5 s C Savukaasujen lämpötila, jonka ylittyessä annetaan ylilämpöhälytys s Savukaasujen ylilämpöhälytyksen viive / On Valitaan, pysäyttääkö savukaasujen ylilämpöhälytys laitoksen s 1.Toimintahäiriötulon hälytysviive s 2.Toimintahäiriötulon hälytysviive s 3.Toimintahäiriötulon hälytysviive s 4.Toimintahäiriötulon hälytysviive
21 17 TiiMi 7310B 4.30 Käsikirja ST muut Valikossa asetellaan muut stokerin ohjauksen asetusarvot. Stokeri ST Muut TP Pien.hidastus 0.2 s TP Pien.hidastus 0.2 s TP Kasv.hidastus 1.0 s s Tehopisteiden vaihtumisen hidastus tehon pienentyessä s Tehopisteiden vaihtumisen hidastus tehon kasvaessa Ulk.mukainen / On Valinta siitä, onko kattilan asetuslämpötila riippuvainen ulkolämpötilasta K-Pien.hidastus 1.0 min K-Kasv.hidastus 1.0 min K-Pudotus 10.0 C Muutosmoodi 1 dt-minimi 20.0 C dt-maksimi 40.0 C dt-pienennys 10.0 C Käyntitietolähtö min Kattila-asetuksen muuttumisen hidastus asetuksen pienentyessä min Kattila-asetuksen muuttumisen hidastus asetuksen kasvaessa C Kattilalämpötilan pudotuksen suuruus 0 3 Valinta siitä, miten kattilan lämpötila vaikuttaa asetuksen muutoksiin (Kts. Muutosmoodit) C Lämmityspiirin menon ja paluu ero, jossa kattila-asetuksen pienennys on maksimissaan C Lämmityspiirin menon ja paluu ero, jossa kattila-asetuksen pienennys poistuu C Kattila-asetuksen pienennys kun menon ja paluun ero on minimissä tai alle Valinta siitä, käytetäänkö R2 relettä käyntitietoreleenä Muutosmoodit Asetus Toiminta /0 vaikutusta 1 Asetuksen pienentyessä mennään suoraan todelliseen kattilan lämpötilaan jos se on pienempi kuin sen hetkinen asetus 2 Asetuksen kasvaessa mennään suoraan todelliseen kattilan lämpötilaan jos se on suurempi kuin sen hetkinen asetus Asetuksen pienentyessä mennään suoraan todelliseen kattilan lämpötilaan jos se on pienempi kuin sen hetkinen asetus ja 3 asetuksen kasvaessa mennään suoraan kattilan lämpötilaan jos se on suurempi kuin sen hetkinen asetus
22 18 TiiMi 7310B 4.30 Käsikirja ST manuaali Valikossa säätimen lähtöjä voidaan ohjata manuaalisesti. Stokeri ST Manuaali MAN Sytytys MAN Sytytys / On Sytytys pois / päälle miinus ja plus painikkeilla MAN Sammutus On / On Sammutus pois / päälle miinus ja plus painikkeilla MAN Käyntitieto MAN Y3 0.0% MAN Syöttökulj. - MAN Vesitys - / On Käyntitietolähtö pois / päälle miinus ja plus painikkeilla % Toisioilmapuhallinlähdön manuaaliohjaus - / Syöttökuljettimen manuaaliajo plus painikkeella - / Vesityksen manuaaliajo plus painikkeella
23 19 TiiMi 7310B 4.30 Käsikirja Lämmitys valikko Valikossa asetellaan lämmityspiirin menoveden lämpötilaa ohjaavat asetusarvot. Lämmitys LM Pudot us C LM Pudotus C Menoveden lämpötilanpudotuksen ohjaus (pudotus ei, asetusarvo 5.0 C) LM Asetus 70.0 C C Menoveden lämpötilan asetusarvo kun ulkoanturia ei ole LM Meno kun ulko= C LM Meno kun ulko= C LM Meno kun ulko= C LM Minimi 70.0 C LM Maksimi 80.0 C LM P-Alue 50.0 C LM I-Aika 60 s LM Minimihäl. raja 10.0 C LM Minimihäl. viive 20.0 min LM Maksimihäl. raja 85.0 C LM Maksimihäl. viive 120 s C Menoveden asetuslämpötila kun ulkolämpötila on 20 C C Menoveden asetuslämpötila kun ulkolämpötila on 0 C C Menoveden asetuslämpötila kun ulkolämpötila on -20 C C Menoveden minimilämpötila C Menoveden maksimilämpötila C Menoveden säädön suhdealue s Menoveden säädön integrointiaika C Menoveden lämpötila, jonka alittuessa annetaan minimihälytys min Menoveden minimihälytyksen viive C Menoveden lämpötila, jonka ylittyessä annetaan maksimihälytys s Menoveden maksimihälytyksen viive Säätöventtiilin (Y6) ohjausviestin suuruus jossa annetaan lisälämpöilmoitus LM Lisälämpöraja 100.0% % (ilmoitus siitä, että vaaditaan lisälämpölaitteen käynnistys halutun lämpötilan saavuttamiseksi) LM Lisälämpöviive 5.0 min min Lisälämpöilmoituksen viive LM Pudotus 5.0 C LM Sytytys 60.0 C LM Kat.alaraja 60.0 C LM Kat.alar. P-alue 20.0 C LM M-Ajo 50.0% ( 70.0 C) 70.0 C C Menoveden lämpötilan pudotuksen suuruus C Menoveden asetuslämpötila sytytyksessä C Kattilalämmön raja, jonka alittuessa menoveden asetuslämpötilaa rajoitetaan C Menoveden asetuslämpötilan rajoituksen suhdealue Lämmityspiirin toimilaitteen manuaaliajo miinus ja plus -painikkeilla
24 20 TiiMi 7310B 4.30 Käsikirja 1.0 Menoveden lämpötilanpudotuksen ohjaukset Asetus Toiminta - lämpötilan pudotusta Lämpötilan pudotus päällä kellolla <> Lämpötilan pudotus päällä ulkoisella kytkimellä [] Lämpötilan pudotus päällä käsin [-] Lämpötilan pudotus pois käsin [ 1 d] Lämpötilan pudotus päällä käsin vuorokauden vaihtumiseen saakka [ 62 d] Lämpötilan pudotus päällä käsin 62 vuorokautta [- 1 d] Lämpötilan pudotus pois käsin vuorokauden vaihtumiseen saakka [- 62 d] Lämpötilan pudotus pois käsin 62 vuorokautta 5.6 Ohjaukset valikko Valikossa asetellaan kello-ohjelmiin liittyvät asetukset. Ohjaukse t Kytkentä ajat Kytkentäajat Tästä pääsee miinus painikkeella siirtymään kytkentäajat -valikkoon Erikoispäivät Tästä pääsee miinus painikkeella siirtymään erikoispäivät -valikkoon
25 21 TiiMi 7310B 4.30 Käsikirja Kytkentäajat valikko Valikossa asetellaan 30 kappaletta viikkokellon kytkentäaikaa 10 min tarkkuudella. Ohjaukset Kytkentäajat 1.Kytkentäaika - Valikko 1.Kytkentäaika - 30.Kytkentäaika - Selite Ensimmäinen aseteltava kytkentäaika Viimeinen aseteltava kytkentäaika Kytkentäajan viikonpäivät Asetus Toiminta - Kytkentäaika ei ole käytössä Ma Kytkentäaika käytössä maanantaina Su Kytkentäaika käytössä sunnuntaina Ma-Su Kytkentäaika käytössä joka päivä Ma-Pe Kytkentäaika käytössä maanantaista perjantaihin La-Su Kytkentäaika käytössä lauantaina ja sunnuntaina Kytkentäajan kytkennät Asetus ST - ST LM - LM Toiminta Kattilalämpötilan pudotus pois Kattilalämpötilan pudotus päälle Menoveden lämpötilanpudotus pois Menoveden lämpötilanpudotus päälle Esimerkkejä Valikko 1.Kytkentäaika - 2.Kytkentäaika Ma 12:00 ST 3.Kytkentäaika Ma 13:00 ST - 4.Kytkentäaika Ma-Su 23:00 LM 5.Kytkentäaika Ma-Su 05:00 LM - Selite Kytkentäaika ei ole käytössä Kattilalämpötilan pudotus päälle maanantaisin kello 12:00 Kattilalämpötilan pudotus pois maanantaisin kello 13:00 Menoveden lämpötilanpudotus päälle joka päivä kello 23:00 Menoveden lämpötilanpudotus pois joka päivä kello 5:00
26 22 TiiMi 7310B 4.30 Käsikirja Erikoispäivät valikko Valikossa asetellaan vuoden erikoispäivät jolloin noudatetaan viikonpäivästä poikkeavaa ohjelmointia. Ohjaukset Erikoispäivät Erikoispäivät käytössä Erikoispäivät käytössä 1.Erikoispäivä Su 2.Erikoispäivä Su 3.Erikoispäivä Su 4.Erikoispäivä Su 5.Erikoispäivä Su 6.Erikoispäivä Su 20.Erikoispäivä - / On Valitaan, onko erikoispäivät käytössä 1.Erikoispäivä asetus 2.Erikoispäivä asetus 3.Erikoispäivä asetus 4.Erikoispäivä asetus 5.Erikoispäivä asetus 6.Erikoispäivä asetus 20.Erikoispäivä asetus Erikoispäivän päivä Asetus Toiminta - Erikoispäivä ei ole käytössä Ma Aseteltuna päivänä toimitaan kuten olisi maanantai Su Aseteltuna päivänä toimitaan kuten olisi sunnuntai - Ma Asetellusta päivästä alkaen seuraavaan erikoispäivään asti toimitaan kuten olisi maanantai - Su Asetellusta päivästä alkaen seuraavaan erikoispäivään asti toimitaan kuten olisi sunnuntai Esimerkkejä Valikko 1.Erikoispäivä Su 7.Erikoispäivä Su 8.Erikoispäivä Su Selite Tammikuun 1 päivänä toimitaan kuten olisi sunnuntai Heinäkuun 1 päivästä alkaa jaksotoiminta jolloin seuraavaan erikoispäivään asti toimitaan kuten olisi sunnuntai Heinäkuun 31 päivänä jaksotoiminta lopetetaan ja tämä päivä toimitaan vielä kuten olisi sunnuntai
27 23 TiiMi 7310B 4.30 Käsikirja Asetukset valikko Valikossa asetellaan muun muassa säätimen tulot ja lähdöt. Asetukse t Aika & p vm. Aika & pvm. Tästä pääsee miinus painikkeella siirtymään ajanmuutos -valikkoon Perusasetukset Tästä pääsee miinus painikkeella siirtymään perusasetukset -valikkoon Tiedonsiirtoasetukset Tästä pääsee miinus painikkeella siirtymään tiedonsiirtoasetukset -valikkoon Anturit Tästä pääsee miinus painikkeella siirtymään anturit -valikkoon Tulot Tästä pääsee miinus painikkeella siirtymään tulot -valikkoon Nimet Tästä pääsee miinus painikkeella siirtymään nimet -valikkoon Korjaukset Tästä pääsee miinus painikkeella siirtymään korjaukset -valikkoon Testaus Tästä pääsee miinus painikkeella siirtymään testaus -valikkoon Aika & pvm. valikko Valikossa asetellaan säätimen kellonaika ja päivämäärä. Asetukset Aika & pvm. Ma 12:00: Kun siirrytään muuttamaan aikaa, alkavat tunnit vilkkua. Kellonajan ja päivämäärän saa muutettua PLUS ja MIINUS -painikkeilla. Kohtien välillä voi siirtyä YLÖS ja ALAS -painikkeilla. Jos säätimen kello edistää tai jää jälkeen, katso kohta Korjaukset valikko. Säädin laskee kalenterin mukaisen viikonpäivän automaattisesti. Säätimessä on vaihdettava kellovarmistus paristo (Lithium CR1220). Pariston vaihto vaatii säätimen irrottamisen ja kotelon avaamisen, joten vaihtotyö kannattaa jättää ammattimiehen tehtäväksi. Paristoa vaihdettaessa tulee kiinnittää huomiota napaisuuteen (+ ylöspäin). Pariston käyttöikä on noin 10 vuotta.
28 24 TiiMi 7310B 4.30 Käsikirja Perusasetukset valikko Valikossa asetellaan säätimen yleiseen toimintaa liittyvät asetukset. Asetukset Perusasetukset Kieli/Language Suomi Kieli/Language Suomi Teksti Autoskannaus Nimitiedot Suomi / Ruotsi / Englanti Valitaan säätimen valikon kieli Säätimen teksti Valitaan, perusnäytön automaattisen skannauksen tila / On Näytetäänkö perusnäytössä vuorotellen säätimen eri oloarvoja ja mittauksia Valitaan, tuleeko säätimen nimitiedot näyttöön 15 min kuluttua viimeisestä näppäinpainalluksesta / On (Esim. ) Taustavalo aina / On Valinta siitä, sammutetaanko taustavalo 15 min kuluttua viimeisestä näppäinpainalluksesta Aut.kesäaika On / On Valinta siitä, siirtyykö säädin automaattisesti kesä- ja talviaikaan Häl.ääni On / On Valinta siitä, ilmoittaako myös summeri hälytyksestä Häl.ohitus / On Valinta siitä,, voidaanko hälytys väliaikaisesti ohittaa (Jos ohitus on käytössä, niin PIIRI-painikkeella voidaan ohittaa hälytys väliaikaisesti jolloin merkkivalo vilkkuu hitaasti) Erikoisvalikot On / On Valinta siitä, ovatko säätimen erikoisvalikot näkyvissä Suojakoodi käytössä / On Valinta siitä, käytetäänkö suojakoodia valikon suojaamiseen Suojakoodi Nelinumeroinen suojakoodi, jota käytetään esimerkiksi tiedonsiirrossa
29 5.7.3 Tiedonsiirtoasetukset valikko Valikossa asetellaan säätimen tiedonsiirtoon liittyvät asetukset. 25 TiiMi 7310B 4.30 Käsikirja 1.0 Asetukset Tiedonsiirtoasetukset Kohde - Kohde - Säädinosoite Tekstiviestilähetyksiin lisättävä kohdeteksti Säätimen osoite Hälytyksien numero/ip 1 Loggauksen numero/ip 1.Numero/IP Numero/IP Numero/IP /7 4.Numero/IP /7 5.Numero/IP 7777, Numero/IP 7778, SMS-Testaus On SMS-Tasatunnein SMS-Käynnistys SMS-Viive 30 s SMS-Väli 20 s Mod.portti 0 Mod.ohjaus Mod.alustus ~+++~ATH ~AT#GPR Mod.per.alustus ~+++~ATH ~AT#GPR Läh.per.alustus Lisäasetukset 0/ 8/1-3 Hälytysviestien lähetyksissä käytettävä numero tai IP-osoite 0/ 6 Loggauksien lähetyksissä käytettävä numero tai IP-osoite 1.Numero tai IP-osoite 2.Numero tai IP-osoite 3.Numero tai IP-osoite 4.Numero tai IP-osoite 5.Numero tai IP-osoite 6.Numero tai IP-osoite / On Valinta siitä, lähetetäänkö Ok viesti kuukauden 1.päivä kello 12:00 / On Valinta siitä, lähetetäänkö kuittaamattomat hälytysviestit uudelleen tasatunnein / On Valinta siitä, lähetetäänkö käynnistyessä Ok-viesti s Aika, jonka säädin odottaa tiedonsiirtoliikennöinnin jälkeen ennen kuin lähettää hälytysviestin s Peräkkäisten hälytysviestien välinen aika 0 / 1 Valitaan portti johon modeemikomennot lähetetään / On Valinta siitä, ohjaako säädin modeemia Modeemin alustuskomento (Lähetetään käynnistyksessä jos säädin ohjaa modemia) Modeemin perusalustuskomento / On Perusalustuskomennon lähetys modeemille Tästä pääsee miinus painikkeella siirtymään lisäasetukset -valikkoon
30 26 TiiMi 7310B 4.30 Käsikirja 1.0 Hälytyksien numero/ip Asetus Selite 0/ Viestien lähetys ei ole käytössä 1 Viestit lähetetään 1.numero/IP muistipaikassa olevaan 2 Viestit lähetetään 2.numero/IP muistipaikassa olevaan 3 Viestit lähetetään 3.numero/IP muistipaikassa olevaan 4 Viestit lähetetään 4.numero/IP muistipaikassa olevaan 5 Viestit lähetetään 5.numero/IP muistipaikassa olevaan 6 Viestit lähetetään 6.numero/IP muistipaikassa olevaan 7/1-2 Viestit lähetetään 1 2.numero/IP muistipaikoissa oleviin 8/1-3 Viestit lähetetään 1 3.numero/IP muistipaikoissa oleviin Loggauksien numero/ip Asetus Selite 0/ Loggauksien lähetys ei ole käytössä 1 Loggaukset lähetetään 1.numero/IP muistipaikassa olevaan 2 Loggaukset lähetetään 2.numero/IP muistipaikassa olevaan 3 Loggaukset lähetetään 3.numero/IP muistipaikassa olevaan 4 Loggaukset lähetetään 4.numero/IP muistipaikassa olevaan 5 Loggaukset lähetetään 5.numero/IP muistipaikassa olevaan 6 Loggaukset lähetetään 6.numero/IP muistipaikassa olevaan
31 27 TiiMi 7310B 4.30 Käsikirja Lisäasetukset valikko Valikossa asetellaan tiedonsiirron lisäasetukset. Sarjaporttien asetuksien muutokset tulevat voimaan seuraavassa säätimen käynnistyksessä. Älä muuta porttien asetuksia jos et ole täysin varma siitä mitä teet. Asetukset Tiedonsiirtoasetukset Lisäasetukset 0.Portti 19200,N,8,2 0.Portti 19200,N,8,2 1.Portti 19200,N,8,2 0.Sarjaportin asetukset 1.Sarjaportin asetukset Suoraan 0:aan Suoraan 1:een Avaus 0:aan Avaus 1:een Tavuja 3 Loggauksen viive 0.0 s Molempiin / On 1.Porttiin tullut merkki suoraan 0.porttiin / On 0.Porttiin tullut merkki suoraan 1.porttiin / On 0.Porttiin lähetetään ensin avauskomento / On 1.Porttiin lähetetään ensin avauskomento Ohjelmakierrolla läpilähetettäviä tavuja s Loggauslähetyksen pakettien välinen viive / On Molempiin portteihin lähetys Sarjaporttien asetukset Asetus 1200,N,8,1 2400,N,8,1 4800,N,8,1 9600,N,8, ,N,8, ,N,8, ,N,8,1 1200,E,8,1 2400,E,8,1 4800,E,8,1 9600,E,8, ,E,8, ,E,8, ,E,8,1 1200,O,8,1 2400,O,8,1 4800,O,8,1 9600,O,8, ,O,8, ,O,8, ,O,8,1 Selite Nopeus 1200 bps, ei pariteettia, 8 databittiä, 1 stop bitti Nopeus 2400 bps, ei pariteettia, 8 databittiä, 1 stop bitti Nopeus 4800 bps, ei pariteettia, 8 databittiä, 1 stop bitti Nopeus 9600 bps, ei pariteettia, 8 databittiä, 1 stop bitti Nopeus bps, ei pariteettia, 8 databittiä, 1 stop bitti Nopeus bps, ei pariteettia, 8 databittiä, 1 stop bitti Nopeus bps, ei pariteettia, 8 databittiä, 1 stop bitti Nopeus 1200 bps, parillinen pariteetti, 8 databittiä, 1 stop bitti Nopeus 2400 bps, parillinen pariteetti, 8 databittiä, 1 stop bitti Nopeus 4800 bps, parillinen pariteetti, 8 databittiä, 1 stop bitti Nopeus 9600 bps, parillinen pariteetti, 8 databittiä, 1 stop bitti Nopeus bps, parillinen pariteetti, 8 databittiä, 1 stop bitti Nopeus bps, parillinen pariteetti, 8 databittiä, 1 stop bitti Nopeus bps, parillinen pariteetti, 8 databittiä, 1 stop bitti Nopeus 1200 bps, pariton pariteetti, 8 databittiä, 1 stop bitti Nopeus 2400 bps, pariton pariteetti, 8 databittiä, 1 stop bitti Nopeus 4800 bps, pariton pariteetti, 8 databittiä, 1 stop bitti Nopeus 9600 bps, pariton pariteetti, 8 databittiä, 1 stop bitti Nopeus bps, pariton pariteetti, 8 databittiä, 1 stop bitti Nopeus bps, pariton pariteetti, 8 databittiä, 1 stop bitti Nopeus bps, pariton pariteetti, 8 databittiä, 1 stop bitti
32 28 TiiMi 7310B 4.30 Käsikirja 1.0 Asetus 1200,N,8,2 2400,N,8,2 4800,N,8,2 9600,N,8, ,N,8, ,N,8, ,N,8,2 Selite Nopeus 1200 bps, ei pariteettia, 8 databittiä, 1 stop bitti Nopeus 2400 bps, ei pariteettia, 8 databittiä, 2 stop bittiä Nopeus 4800 bps, ei pariteettia, 8 databittiä, 2 stop bittiä Nopeus 9600 bps, ei pariteettia, 8 databittiä, 2 stop bittiä Nopeus bps, ei pariteettia, 8 databittiä, 2 stop bittiä (Tehdasasetus) Nopeus bps, ei pariteettia, 8 databittiä, 2 stop bittiä Nopeus bps, ei pariteettia, 8 databittiä, 2 stop bittiä Anturit valikko Valikossa valitaan käytössä olevat lämpötila-anturit, vastusantureiden tyypit ja suodatukset. Asetukset Anturit Antureiden haku Antureiden haku Ulkolämpötila TE0 On Menovesi TE1 On Kattilalämpö TE2 On Paluuvesi TE3 Syöttöputki TE4 Savukaasu TE5 / On / On / On / On / On Antureiden automaattisen käytössä olon tunnistuksen käynnistys plus -painikkeella Valinta siitä, onko anturi TE0 käytössä Valinta siitä, onko anturi TE1 käytössä Valinta siitä, onko anturi TE2 käytössä Valinta siitä, onko anturi TE3 käytössä Valinta siitä, onko anturi TE4 käytössä / On Valinta siitä, onko anturi TE5 käytössä TE0 Tyyppi TE5 Tyyppi 0 0 TE0 Suodatus 0.50 TE5 Suodatus Anturin TE0 tyyppi 0 6 Anturin TE5 tyyppi 0.00/ 1.00 Anturin TE0 suodatus 0.00/ 1.00 Anturin TE5 suodatus Anturien tyypit Tyyppi Anturi Vastusarvo Ω / C (Tyypillinen) 0 Ni Ω / 0 C 1 Ni1000LG 1000 Ω / 0 C 2 NTC10 (curve 24) Ω / 25 C 3 KTY81/ Ω / 25 C 4 KTY81/ Ω / 25 C 5 KTY81/ Ω / 25 C 6 PT Ω / 0 C 7 PT Ω / 0 C 8 PT1000_WIDE 1000 Ω / 0 C / Laaja lämpötila-alue 9 PT500_WIDE 500 Ω / 0 C / Laaja lämpötila-alue
33 29 TiiMi 7310B 4.30 Käsikirja 1.0 Säätimessä on automaattinen kytkettyjen lämpötila-anturien tunnistustoiminto. Toiminnon avulla säädin tunnistaa anturityyppivalinnan mukaiset kytketyt anturit TE0 TE5 Suodatuksella vaimennetaan anturimittauksiin kohdistuvia ulkopuolisia häiriöitä. Vaimennus on sitä suurempi mitä pienempi luku on. Anturikohtainen suodatus on poissa käytöstä kun luku on 0.00/ tai Tulot valikko Valikossa asetellaan ulkoisien hälytystulojen asetukset. Asetukset Tulot 1.Ulk.häl.tyyppi 1 1.Ulk.häl.tyyppi 1 2.Ulk.häl.tyyppi 1 3.Ulk.häl.tyyppi 1 1.Ulk.häl.viive 5 s 2.Ulk.häl.viive 5 s 3.Ulk.häl.viive 5 s 0/ 4 Tulon IN6 tyypin valinta 0/ 4 Tulon IN7 tyypin valinta 0/ 4 Tulon IN8 tyypin valinta s Viive jonka kuluttua hälytys aktivoituu s Viive jonka kuluttua hälytys aktivoituu s Viive jonka kuluttua hälytys aktivoituu Ulkoisien hälytyksien tyypit Tyyppi Toiminta /0 käytössä 1 Sulkeutuva hälytystulo 2 Automaattisesti kuittaantuva sulkeutuva hälytystulo (Hälytys kuittaantuu automaattisesti kun tulo palaa normaalitilaan) 3 Avautuva hälytystulo 4 Automaattisesti kuittaantuva avautuva hälytystulo (Hälytys kuittaantuu automaattisesti kun tulo palaa normaalitilaan)
34 30 TiiMi 7310B 4.30 Käsikirja Nimet valikko Valikossa voidaan muuttaa lämpötila-antureiden nimiä. Asetukset Nimet TE0 Nimi Ulkolämpötila Valikko TE0 Nimi Ulkolämpötila TE1 Nimi Menovesi TE2 Nimi Kattilalämpö TE3 Nimi Paluuvesi TE4 Nimi Syöttöputki TE5 Nimi Savukaasu Selite Anturin TE0 nimen muutos Anturin TE1 nimen muutos Anturin TE2 nimen muutos Anturin TE3 nimen muutos Anturin TE4 nimen muutos Anturin TE5 nimen muutos Korjaukset valikko Valikossa voidaan kalibroida reaaliaikakello sekä lämpötila-antureiden ja jännitetulojen mittauksia. Lisäksi valikossa voidaan lämpötila-antureille TE0 TE2 asetella siirtotoiminnot. Asetukset Korjaukset Kellonajan korjaus 0 s Kellonajan korjaus 0 s TE0 Korjaus 0.0 C TE5 Korjaus 0.0 C s Kellonaikaa korjataan keskiviikkoisin vähän ennen keskipäivää tämän asetuksen verran C Anturin TE0 mittauksen korjaus C Anturin TE5 mittauksen korjaus TE0-Siirto TE1-Siirto TE2-Siirto 0/ 23 Analogiatulon, TE0 TE5 arvon tai simulaatioarvon siirto TE0 anturin arvoksi 0/ 23 Analogiatulon, TE0 TE5 arvon tai simulaatioarvon siirto TE1 anturin arvoksi 0/ 23 Analogiatulon, TE0 TE5 arvon tai simulaatioarvon siirto TE2 anturin arvoksi
35 31 TiiMi 7310B 4.30 Käsikirja 1.0 Anturien siirtojen valinnat Asetus Siirto 0/ Siirto ei käytössä 1 14 Älä käytä 15 Anturin arvoksi siirretään TE0:n arvo 16 Anturin arvoksi siirretään TE1:n arvo 17 Anturin arvoksi siirretään TE2:n arvo 18 Anturin arvoksi siirretään TE3:n arvo 19 Anturin arvoksi siirretään TE4:n arvo 20 Anturin arvoksi siirretään TE5:n arvo Älä käytä 23 Anturin arvoksi siirretään simulointiarvo (Käytetään esimerkiksi säätimen toimintojen testauksessa) Testaus valikko Valikossa voidaan seurata digitaalitulojen tiloja sekä asettaa säädin lähettämään testaus tekstiviestejä. Asetukset Testaus In In Out SMS-Läh.viesti SMS-Läh.kaikki 0 65/ / On In0 digitaalitulojen tilat Out0 digitaalilähtöjen tilat Yhden tekstiviestin lähetys Kaikkien tekstiviestien lähetyksen käynnistys Bittien merkitykset (In0) Bitti I/O Selite _ X IN1 1.Toimintahäiriö X _ IN2 2.Toimintahäiriö _ X IN3 2.Takapalo X _ IN4 3.Toimintahäiriö _ X IN5 4.Toimintahäiriö / Liekinvalvontatermostaatti X _ IN6 1.Ulkoinen hälytys _ X IN7 2.Ulkoinen hälytys X _ IN8 3.Ulkoinen hälytys
36 32 TiiMi 7310B 4.30 Käsikirja 1.0 Bittien merkitykset (Out0) Bitti I/O Selite _ X R1 Syöttökuljetin X _ R2 Hälytys / Käyntitieto _ X R3 Vesitys X _ BL Taustavalo _ X BZ Summeri X _ LD Ledi Yhden tekstiviestin lähetys Asetus Selite 0 OK Viestin lähetys 1 1.Toimintahäiriö hälytys viestin lähetys 32 LM Lisälämpö ilmoitus viestin lähetys 33 Ulkolämpötila TE0 anturivika viestin lähetys 38 Savukaasu TE5 anturivika viestin lähetys 40 1.Vastaanotettu hälytys viestin lähetys Vastaanotettu hälytys viestin lähetys 65/ viestin lähetystä
37 33 TiiMi 7310B 4.30 Käsikirja Hälytykset valikko Valikossa näkee säätimellä aktiivisina olevat hälytykset, ilmoitukset ja anturiviat. Hälytykset valikkoa ei ole jos yhtään hälytystä, ilmoitusta tai anturivikaa ei ole. Hälytyks et 1.Toimin tahäiriö hälytys Valikko 1.Toimintahäiriö hälytys 2.Toimintahäiriö hälytys SK-Liekinvalv. hälytys Term.liekinvalv. hälytys 1.Takapalo hälytys 2.Takapalo hälytys Kattil.alilämpö hälytys Kattil.ylilämpö hälytys Savuk.ylilämpö hälytys 1.Ulkoinen hälytys 2.Ulkoinen hälytys 3.Ulkoinen hälytys LM Minimi hälytys LM Maksimi hälytys 3.Toimintahäiriö hälytys 4.Toimintahäiriö hälytys 1.Takapalovaara ilmoitus LM Lisälämpö ilmoitus Ulkolämpötila TE0 Anturivika Menovesi TE1 Anturivika Kattilalämpö TE2 Anturivika Paluuvesi TE3 Anturivika Syöttöputki TE4 Anturivika Savukaasu TE5 anturivika Selite Tulon IN1 toimintahäiriöhälytys Tulon IN2 toimintahäiriöhälytys Savukaasuanturin antama liekinvalvontahälytys Termostaatin liekinvalvontahälytys Syöttöputken lämpötilan mukainen takapalohälytys Tulon IN3 takapalohälytys Kattilan lämpötilan alilämpöhälytys Kattilan lämpötilan ylilämpöhälytys Savukaasujen lämpötilan ylärajahälytys Tulon IN6 ulkoinen hälytys Tulon IN7 ulkoinen hälytys Tulon IN8 ulkoinen hälytys Menoveden lämpötilan minimihälytys Menoveden lämpötilan maksimihälytys Tulon IN4 toimintahäiriöhälytys Tulon IN5 toimintahäiriöhälytys Syöttöputken lämpötilan mukainen takapalovaarailmoitus Lämmityspiirin venttiilin asento yli asetellun rajan (Kattilan lämpö ei mahdollisesti riitä) Anturin TE0 vikahälytys Anturin TE1 vikahälytys Anturin TE2 vikahälytys Anturin TE3 vikahälytys Anturin TE4 vikahälytys Anturin TE5 vikahälytys
38 34 TiiMi 7310B 4.30 Käsikirja Tietoa hälytyksistä Toimintahäiriöhälytys Toimintahäiriötuloihin kytketään esimerkiksi turvalaitteet ja moottorinsuojakatkaisijat. Toimintahäiriöhälytyksessä pysäytetään puhallin syöttökuljetin. Säädin jatkaa normaalia toimintaa kun hälytyksen aiheuttaja on poistunut ja hälytys on kuitattu Liekinvalvontahälytys Liekinvalvontahälytyksessä pysäytetään puhallin syöttökuljetin. Säädin jatkaa normaalia toimintaa kun hälytyksen aiheuttaja on poistunut ja hälytys on kuitattu Ulkoinen hälytys Ulkoisiin hälytystuloihin kytketään sellaiset hälytykset jotka eivät aiheuta muutoksia säätöprosessiin Takapaloilmoitus Takapaloilmoituksessa ajetaan syöttökuljetinta aseteltu aika ja annetaan tekstiviesti-ilmoitus. Laitos jatkaa toimintaansa normaalisti Takapalohälytys Takapalohälytyksessä ajetaan syöttökuljetinta aseteltu aika ja annetaan tekstiviestihälytys. Puhallin ja syöttökuljetin pysäytetään. Säädin jatkaa normaalia toimintaa kun hälytyksen aiheuttaja on poistunut ja hälytys on kuitattu.
TiiMi Stokerisäädin. TiiMi
TiiMi 7310 TiiMi 7310 4.30 1.4.2015 TiiMi 7310 on mikroprosessoriohjattu stokerijärjestelmän ohjaukseen tarkoitettu tehon automaattisella säädöllä varustettu säädin. Säädin ohjaa muun muassa polttoaineen
TiiMi 7210B. Lämmityksen säädin. TiiMi 7210B V.4.20 Säätimen käsikirja
TiiMi 7210B Lämmityksen säädin TiiMi 7210B V.4.20 Säätimen käsikirja 1.09.2016 TiiMi 7210B on mikroprosessoriohjattu lämmitys järjestelmän säädin. Lisäksi säädin sisältää kahdeksan silmukkaisen hälytyskeskuksen.
TiiMi Hälytys- / ohjausmoduuli. Versio 4.20
TiiMi 7610 Hälytys- / ohjausmoduuli Versio 4.20 17.11.2016 TiiMi 7610 on mikroprosessoriohjattu hälytys-/ohjausmoduuli. Moduuli voidaan asettaa ohjaamaan eri kohteita, kuten autonlämmitystä, valaistusta
TiiMi Lämmönsäädin. TiiMi Säätimen käsikirja versio 1.0
TiiMi 7210 TiiMi 7210 4.20 Säätimen käsikirja versio 1.0 18.5.2017 TiiMi 7210 on mikroprosessoriohjattu, kolmepiirinen (L1, L2, LKV) lämmitysjärjestelmän säädin. Lisäksi säädin sisältää mm. kahdeksan ohjelmoitavaa
TiiMi 5500 Perunavaraston ilmastoinnin säätöjärjestelmä Käyttäjän käsikirja
TiiMi 5500 Perunavaraston ilmastoinnin säätöjärjestelmä Käyttäjän käsikirja V1.1 25.04.2008 25.04.2008 TiiMi 5500ohjekirja v1.1 1/ 4 TiiMi 5500 järjestelmä on kehitetty erityisesti perunan varastoinnin
JOHNSON CONTROLS. Maalämpösäädin KÄYTTÖOHJE
JOHNSON CONTROLS Maalämpösäädin KÄYTTÖOHJE Ohjekirjassa perehdytään tarkemmin maalämpökoneen toimintaan ja asetuksiin. Noudattamalla ohjekirjan ohjeita saatte parhaimman hyödyn laitteestanne, sekä varmistatte
TiiMi 2211 Jäätymisvaaratermostaatti
TiiMi 2211 on mikroprosessoriohjattu jäätymisvaaratermostaatti, joka on tarkoitettu IV-laitoksen vesilämmityspatterin paluuveden valvontaan. Laite toimii järjestelmässä ennakoivana jäätymisvaaratermostaattina,
TiiMi Ilmanvaihdon säädin. Versio 4.50
TiiMi 7120 Ilmanvaihdon säädin Versio 4.50 01.05.2017 TiiMi 7120 on mikroprosessori ohjattu monipuolinen ilmanvaihtojärjestelmän säädin. Säädin huolehtii koko ilmanvaihtojärjestelmän säädöstä ohjaten
ERISTYSTASON VALVONTARELE MEV-7 (LC-7 ja Kosketusnäyttö)
ERISTYSTASON VALVONTARELE MEV-7 (LC-7 ja Kosketusnäyttö) MEV-7 on tarkoitettu suojaerotusmuuntajan jälkeisen ns. Kelluvan verkon eristystilan- ja muuntajan ylikuormituksen-valvontaan. KYTKENTÄOHJE APUJÄNNITE:
Pamemetrilista ADAP-KOOL. EKC 201 ja EKC 301
Pamemetrilista ADAP-KOOL EKC 201 ja EKC 301 RC.8A.D1.02 RC.8A.D2.02 08-1999 DANFOSS EKC201/301-SÄÄTIMiEN OHJELMOINTI Danfossin elektronista ohjauskeskusta (elektronista termostaattia) malli EKC:tä toimitetaan
ERISTYSTASON VALVONTARELE MEV-7 (LC-7/6)
ERISTYSTASON VALVONTARELE MEV-7 (LC-7/6) MEV-7 on tarkoitettu suojaerotusmuuntajan jälkeisen ns. Kelluvan verkon eristystilan- ja muuntajan ylikuormituksen-valvontaan. KYTKENTÄOHJE APUJÄNNITE: Liitin N:
SAVUKAASUJEN VALVONTAKESKUS 1/6 HYDROSET ER - O2
SAVUKAASUJEN VALVONTAKESKUS /6 ER-O2- valvontakeskus on tarkoitettu höyry- ja vesikattiloiden savukaasujen valvontaan ja säätöön. Keskus tunnustelee savukaasuja Lambda-anturin ja Pt - anturin välityksellä.
TiiMi Talotekniikka. LATTIALÄMMITYS- TERMOSTAATTI TiiMi 7250TL. v. 1.0
TiiMi Talotekniikka LATTIALÄMMITYS- TERMOSTAATTI TiiMi 7250TL v. 1.0 TiiMi Lattialämmitys on monipuolinen vesikiertoisen lattialämmityksen säätöjärjestelmä jota voidaan soveltaa myös sähköiseen lattialämmitykseen.
m2 ja Micromon erot Sami Tikkanen 0400 779591 sami.tikkanen@combicool.fi Micromon Ei laajennettavissa Laajennettavissa 99 pisteeseen m2 + yksiköllä
Micromon käyttöohje Sami Tikkanen 0400 779591 sami.tikkanen@combicool.fi Oy Combi Cool Ab 1 m2 ja Micromon erot m2 Laajennettavissa 99 pisteeseen m2 + yksiköllä Ohjelmointi valikoista Micromon Ei laajennettavissa
ASENNUS- JA KÄYTTÖOHJE. Imuriohjain
ASENNUS- JA KÄYTTÖOHJE Imuriohjain IMURIOHJAIN v091210a Yleistä Ariterm 25+ ja 35+-kattilaan on asennettu vakiovarusteena savukaasupuhallin. Puhallintoimitukseen kuuluu ohjainyksikkö, joka ajaa imuria
TiiMi 7120B. Ilmanvaihdon säädin. Versio 4.20
TiiMi 7120B Ilmanvaihdon säädin Versio 4.20 01.05.2013 TiiMi 7120B on mikroprosessori ohjattu monipuolinen ilmanvaihtojärjestelmän säädin. Säädin huolehtii koko ilmanvaihtojärjestelmän säädöstä ohjaten
OPTYMA Control Kylmäjärjestelmän ohjauskeskus
OPTYMA Control Kylmäjärjestelmän ohjauskeskus Käyttöopas Sisällysluettelo Tuotteet & Sovellukset... 3 Käyttöliittymä... 4 Näyttö... 5 Ohjelmointi... 6 Asetusarvon asettaminen... 6 Hälytykset... 6 Perusasetukset...
IMURIOHJAIN ASENNUS- JA KÄYTTÖOHJEET
IMURIOHJAIN ASENNUS- JA KÄYTTÖOHJEET IMURIOHJAIN v091210a Yleistä Ariterm 35+ ja 60 -kattilaan on asennettu vakiovarusteena savukaasupuhallin. Puhallintoimitukseen kuuluu ohjainyksikkö, joka ajaa imuria
Maalämpösäädin KÄYTTÖOHJE
Maalämpösäädin KÄYTTÖOHJE MAALÄMPÖSÄÄDIN Mikroprosessoriohjattu TiiMi 522 on maalämpöjärjestelmien säädin. Säädin huolehtii koko järjestelmän säädöstä, ohjaten maapumpun ja kompressorin toimintaa ja lisäksi
ERISTYSTASON VALVONTARELE MEV-7 ver.2.3.3
ERISTYSTASON VALVONTARELE MEV-7 ver.2.3.3 HUOM! 500 V Eristysvastus mittaus MEV-7 valvomissa piireissä kielletty! MEV-7 mittausjohtimet irrotettava mittauksen ajaksi. LC-7 jatkuvuusmittauksen ajaksi valvottavien
Versio Fidelix Oy
Versio 1.96 2014 Fidelix Oy Sisällysluettelo 1 Yleistä... 4 1.1 Esittely... 4 1.1 Toimintaperiaate... 5 1.2 Käyttöönotto... 6 2 Käyttöliittymä... 7 2.1 Päävalikko ja käyttö yleisesti... 7 2.2 Säätimen
Modbus-tiedonsiirtoväylän käyttöönotto
Modbus-tiedonsiirtoväylän käyttöönotto Qi, T 2 - ja Gemini -sarjojen lämpöpumput Lämmöntuotto: Modbus-väylän avulla lämpöpumppulaitteiston voi kytkeä automaatiojärjestelmään. Lämpöpumppusäädin tukee kolmea
system 2.0 KODIN OHJAUSLAITE
system 2.0 KODIN OHJAUSLAITE KÄYTTÖ- JA OHJEKIRJA YLEISTÄ Lue tämä ohjekirja huolellisesti ennen ohjausyksikön käytön aloittamista, käytä ainoastaan tämän kirjan ohjeiden ja annettujen opastusten mukaisesti.
Sähkökeskus kylmä- ja pakastehuoneisiin
25.4.2011 SS Sähkökeskus kylmä- ja pakastehuoneisiin Sähkökeskus soveltuu kylmä- ja pakastehuoneisiin. Sähkökeskusta on 2 mallia. Sähkökeskus EKC301 säätimelllä (SAHKO186501) Sähkökeskus ilman säädintä
GSM OHJAIN FF KÄYTTÖOHJE PLC MAX S03
GSM OHJAIN FF KÄYTTÖOHJE PLC MAX S03 TRIFITEK FINLAND OY 2012 V1.0 1. OHJELMISTO; ASENTAMINEN, KÄYTTÖ 1.1 Ohjelmiston asentaminen tietokoneeseen, Ajurin asentaminen Laitteen mukana toimitetaan muistitikulla
Jäspi Ecowatin huoneyksikkö
Jäspi Ecowatin huoneyksikkö Digitaalinen näyttö, lisävaruste Jäspi Ecowatille M02281 Jäspi Ecowattiin on mahdollista liittää yhteensä kaksi huoneyksikköä (lisävaruste). Yksiköitä käytetään huonelämpötilan
HYDROSET EN 8-4 F PINNANSÄÄTÖ- JA VALVONTAJÄRJESTELMÄ
KESKUSYKSIKKÖ Keskusyksikkö on laitekotelon sisään työnnettävää mallia ja laitetta voidaan käyttää seinä- tai paneeliasenteisena. Keskusyksikkö sisältää virransyötön, toimintojen viiveet, releet, merkkivalot,
Huonesäädin STRA-04. Sovellusesimerkki
Huonesäädin STRA-04 STRA-04 on valmiiksi ohjelmoitu kommunikoiva huonesäädin lämmityksen ja jäähdytyksen ohjaukseen jälkikäsittelyjärjestelmissä. Se soveltuu toimistoihin, kouluihin, sairaaloihin, hotelleihin,
TiiMi Lämmitysöljyvahti Sivu 1/7. Lämmitysöljyvahti on tarkoitettu lämmitysöljyn määrän seurantaan.
Lämmitysöljyvahti Sivu 1/7 Lämmitysöljyvahti on tarkoitettu lämmitysöljyn määrän seurantaan. Laitteessa on 4-numeroinen näyttö ja kaksi näppäintä, joilla käyttäjä asettelee laitteeseen öljysäiliön tilavuuden,
Elco elektroninen termostaatti ELTH
Keskus Lämpötilasäätimet ja -anturit Elco elektroninen termostaatti ELTH Elektroninen termostaatti DIN-kiskoon On-off säätö digitaalinäytöllä NTC-anturi, säätöalue -35 C...+99 C Yksi tai kaksi relelähtöä
SELAMATIC OY Laajalammintie 10 50160 MIKKELI
AUTOMAATIO,- VIESTINTÄ,- JA TURVAJÄRJESTELMÄT SELAMATIC OY Laajalammintie 10 50160 MIKKELI puh. 0201 550 730 fax. 0201 550 737 e-mail: selamatic@selamatic.fi internet: www.selamatic.fi MIKROPROSESSORIPOHJAISET
Nokeval No 280701. Käyttöohje. Tekstinäyttö 580-ALF
Nokeval No 28070 Käyttöohje Tekstinäyttö 580-ALF Nokeval Oy Yrittäjäkatu 2 3700 NOKIA Puh. 03-342 4800 Fax. 03-342 2066 2 Kenttänäytttösarja 580 sarjaviesteille 5820 580 Sarjaviesti RS-232 tai RS-485 PC
ESBE CRD122. Käyttöohje. Esbe CRD122 lämmönsäädin langattomalla ohjaimella. Kompakti lämmönsäädin paketti
Esbe CRD122 lämmönsäädin langattomalla ohjaimella ESBE CRD122 Callidus koodi 211702 Käyttöohje Kompakti lämmönsäädin paketti säädin ja langaton huoneyksikkö LCD näyttö ja yksi käyttöpainike moottoriosassa
Maalämpösäädin KÄYTTÖOHJE
Maalämpösäädin KÄYTTÖOHJE MAALÄMPÖSÄÄDIN Mikroprosessoriohjattu TiiMi 522 on maalämpöjärjestelmien säädin. Säädin huolehtii koko järjestelmän säädöstä, ohjaten maapumpun ja kompressorin toimintaa ja lisäksi
Käyttöönotto-ohje. Laajennuspaketti EH-800-sarjan säätimille. www.ouman.fi EXP-800
Käyttöönotto-ohje Laajennuspaketti EH-800-sarjan säätimille EXP-800 www.ouman.fi Laajennuspaketti EH-800-sarjan säätimille MUISTIINPANOJA 2 SISÄLTÖ EXP-800 toisen lämmönlähteen rinnakkaisohjaukseen sivu
EXP-800. Käyttöönotto-ohje. Laajennuspaketti EH-800-sarjan säätimille. www.ouman.fi EXP-800 EXP-800. Laajennuspaketti EH-800-sarjan säätimille
Laajennuspaketti EH-800-sarjan säätimille www.ouman.fi Käyttöönotto-ohje Laajennuspaketti EH-800-sarjan säätimille Käyttöönotto-ohje www.ouman.fi SISÄLTÖ toisen lämmönlähteen rinnakkaisohjaukseen...4 toisen
Säätökeskus RVA36.531
Säätökeskus Asennusohje 1. Johdanto Tämä ohje koskee säätökeskusta joka on tarkoitettu lämmönsäätöön pientaloissa jossa on vesikiertoinen lämmitysjärjestelmä.ohje tulee säilyttää lähellä säädintä.. Säätökeskus
KÄYTTÖOHJE TEHR LU / TEHR-M
V1.0.7 (31.10.2013) 1 (5) YHTEENSOPIVT TUOTTEET TEHR LU TEHR LU-PU TEHR- TEHR--PU TEKNISET TIEOT Käyttöjännite Virrankulutus ittausalue (valitaan jumppereilla) Toiminnot Optiot Lähdöt Tiedonsiirto Tarkkuus
Kauko-ohjauslaite GSM rele 2011 v 24.10.2010
Kauko-ohjauslaite GSM rele 2011 v 24.10.2010 Gsmreleen päätoiminnat Etälaiteiden kauko-ohjaus vanhan GSM-puhelimen avulla Laitteessa on neljä releettä ja kaksi lisäohjausta. Yhteensä kuusi ohjausta. Releiden
Asennusohje. EasyLine GSM
Asennusohje EasyLine GSM Laitteen kuvaus EasyLine GSM on puhelinlijasimulaattori, joka simuloi analogista PSTN linjaa GSM verkossa ja sitä voidaan käyttää ContactID protokollan lähettämiseen hälytinjärjestelmiltä.
Käyttöohje. Aura Remote App v1.6.0
Käyttöohje Aura Remote App v0 Kirjautuminen Applikaation version numero Mahdollisuus testata sovelluksen Demo versiota. Tähän voit syöttää koodin, jonka löydät Aura Remoten keskusyksikön takaa. Valitse
Jokin ulkopuolisen valmistajan 24V tai 230V jännitetasolla toimiva säädin
Sivu 1/6 PEMCO PMFC- puhallinpattereiden ohjaus Pemcon puhallinpattereiden ohjaus on toteutettu sekä suunnittelija, että käyttäjän kannalta mahdollisimman helpoilla ja tehokkailla ratkaisuilla. Pemco tarjoaa
WehoFloor RF LCD 868MHz & laajennusmoduuli 4 tai 6 kanavalle
WehoFloor RF LCD 868MHz & laajennusmoduuli 4 tai 6 kanavalle KÄYTTÖOHJE WehoFloor RF LCD langaton kytkentäyksikkö (6 kanavalle) & laajennusmoduuli (4 tai 6 kanavalle) 868 MHz 2-6 1. KÄYTTÖOHJE WFHC langaton
Älykäs huoneyksikkö. Tekniset tiedot: Mittaustarkkuus Mittauselementti Näyttö Käyttöjännite Virrankulutus Tiiveysluokka Mitat
Tekniset tiedot: Mittaustarkkuus Mittauselementti Näyttö Käyttöjännite Virrankulutus Tiiveysluokka Mitat +0.5 C NTC-10 LCD 24 VAC +10%, 50 Hz / 60 Hz 1 VA IP 20 (kuivat tilat) K = 86 mm S = 23 mm L = 86
PIKAKÄYTTÖOHJE V S&A Matintupa
PIKAKÄYTTÖOHJE V1.0 2007 S&A Matintupa MITTALAITE; PAINIKKEET, PORTIT, OSAT PAIKALLINEN portti (local, L) PÄÄPORTTI (master, M) LCD NÄYTTÖ PÄÄTETUNNISTIN VIRTAKYTKIN FUNKTIONÄPPÄIN Jännitteen syöttö VAHVISTUS/
VERSA. monipuolinen hälytinkeskus. Versa
VERSA monipuolinen hälytinkeskus VERSA on nykyaikainen hälytinkeskus. Edullinen VERSA soveltuu suurenkin kohteen järjestelmäksi. Keskukseen sopii laaja valikoiman langattomia ilmaisimia. Hälytyksensiirto
Pikaohje Aplisens APIS type 1X0 ja 2XO
Pikaohje Aplisens APIS type 1X0 ja 2XO Koivupuistontie 26, 01510, Vantaa www.saato.fi, sales@saato.fi, 09-759 7850 Sisällys 1. Yleistä...3 2. Parametritilan toiminnot...4 3. Käyttöönotto pikaohje...5 1.
