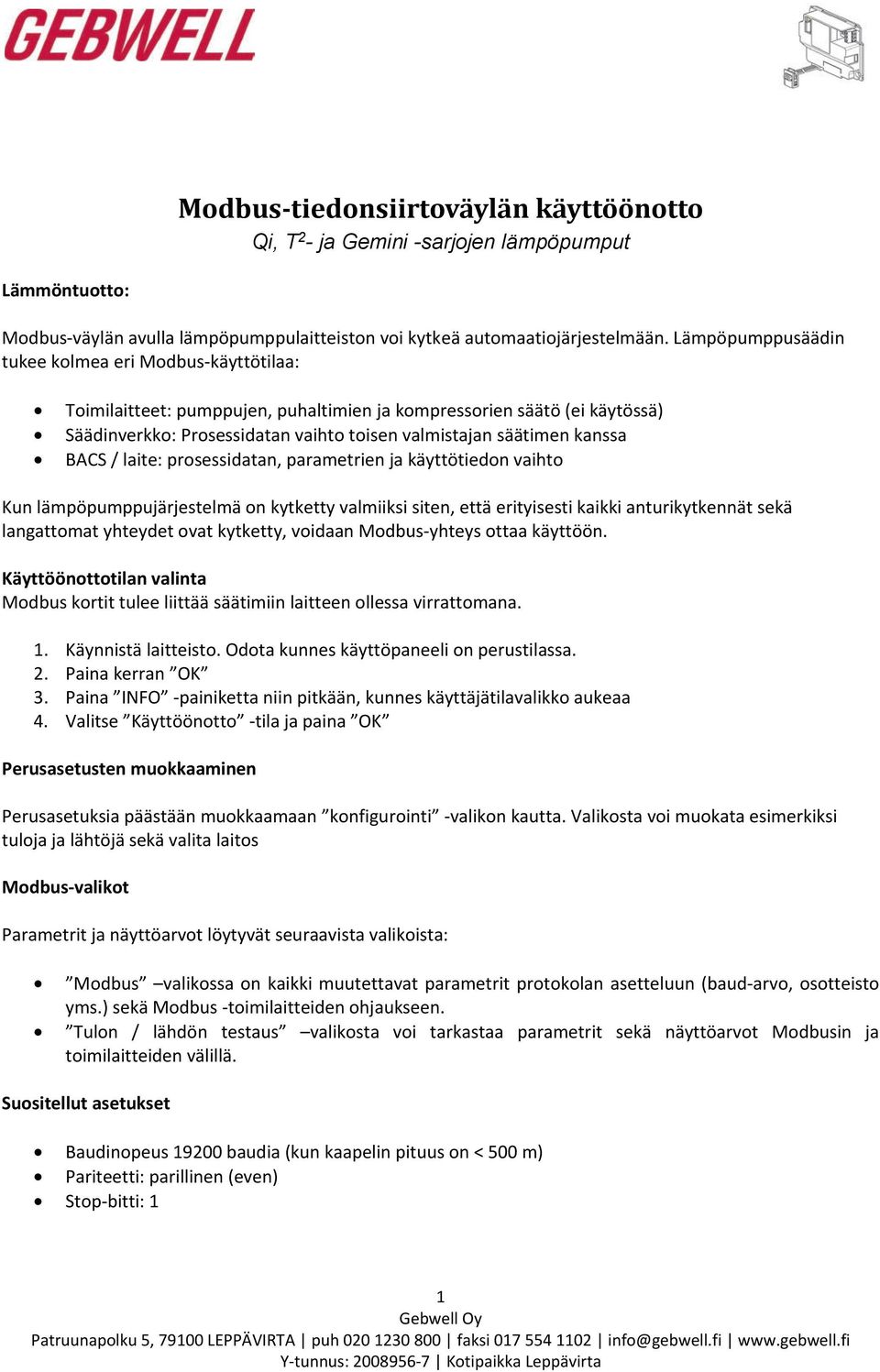

1 Modbus-tiedonsiirtoväylän käyttöönotto Qi, T 2 - ja Gemini -sarjojen lämpöpumput Lämmöntuotto: Modbus-väylän avulla lämpöpumppulaitteiston voi kytkeä automaatiojärjestelmään. Lämpöpumppusäädin tukee kolmea eri Modbus-käyttötilaa: Toimilaitteet: pumppujen, puhaltimien ja kompressorien säätö (ei käytössä) Säädinverkko: Prosessidatan vaihto toisen valmistajan säätimen kanssa BACS / laite: prosessidatan, parametrien ja käyttötiedon vaihto Kun lämpöpumppujärjestelmä on kytketty valmiiksi siten, että erityisesti kaikki anturikytkennät sekä langattomat yhteydet ovat kytketty, voidaan Modbus-yhteys ottaa käyttöön. Käyttöönottotilan valinta Modbus kortit tulee liittää säätimiin laitteen ollessa virrattomana. 1. Käynnistä laitteisto. Odota kunnes käyttöpaneeli on perustilassa. 2. Paina kerran OK 3. Paina INFO -painiketta niin pitkään, kunnes käyttäjätilavalikko aukeaa 4. Valitse Käyttöönotto -tila ja paina OK Perusasetusten muokkaaminen Perusasetuksia päästään muokkaamaan konfigurointi -valikon kautta. Valikosta voi muokata esimerkiksi tuloja ja lähtöjä sekä valita laitos Modbus-valikot Parametrit ja näyttöarvot löytyvät seuraavista valikoista: Modbus valikossa on kaikki muutettavat parametrit protokolan asetteluun (baud-arvo, osotteisto yms.) sekä Modbus -toimilaitteiden ohjaukseen. Tulon / lähdön testaus valikosta voi tarkastaa parametrit sekä näyttöarvot Modbusin ja toimilaitteiden välillä. Suositellut asetukset Baudinopeus baudia (kun kaapelin pituus on < 500 m) Pariteetti: parillinen (even) Stop-bitti: 1 1

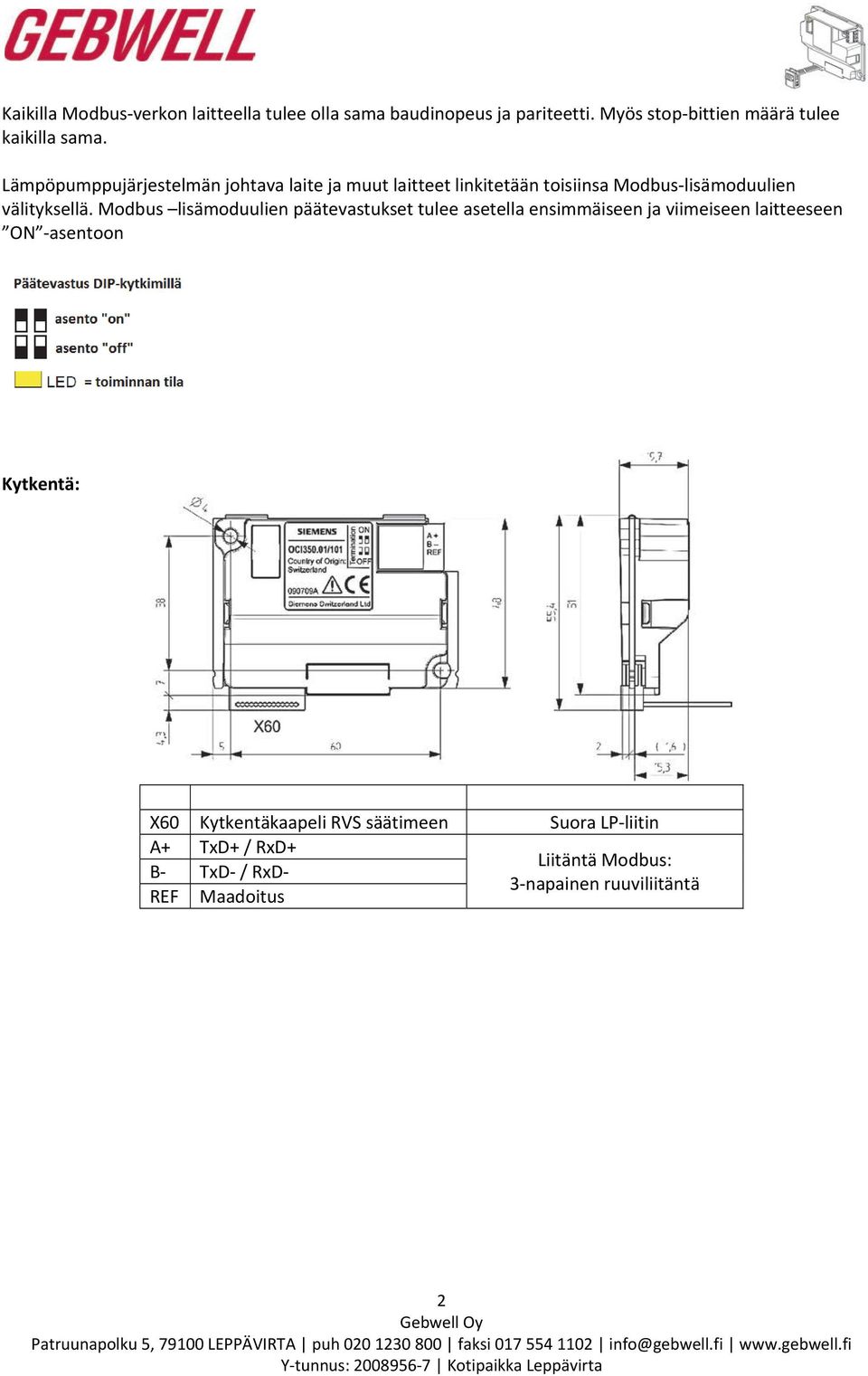

2 Kaikilla Modbus-verkon laitteella tulee olla sama baudinopeus ja pariteetti. Myös stop-bittien määrä tulee kaikilla sama. Lämpöpumppujärjestelmän johtava laite ja muut laitteet linkitetään toisiinsa Modbus-lisämoduulien välityksellä. Modbus lisämoduulien päätevastukset tulee asetella ensimmäiseen ja viimeiseen laitteeseen ON -asentoon Kytkentä: X60 Kytkentäkaapeli RVS säätimeen Suora LP-liitin A+ TxD+ / RxD+ Liitäntä Modbus: B- TxD- / RxD- 3-napainen ruuviliitäntä REF Maadoitus 2

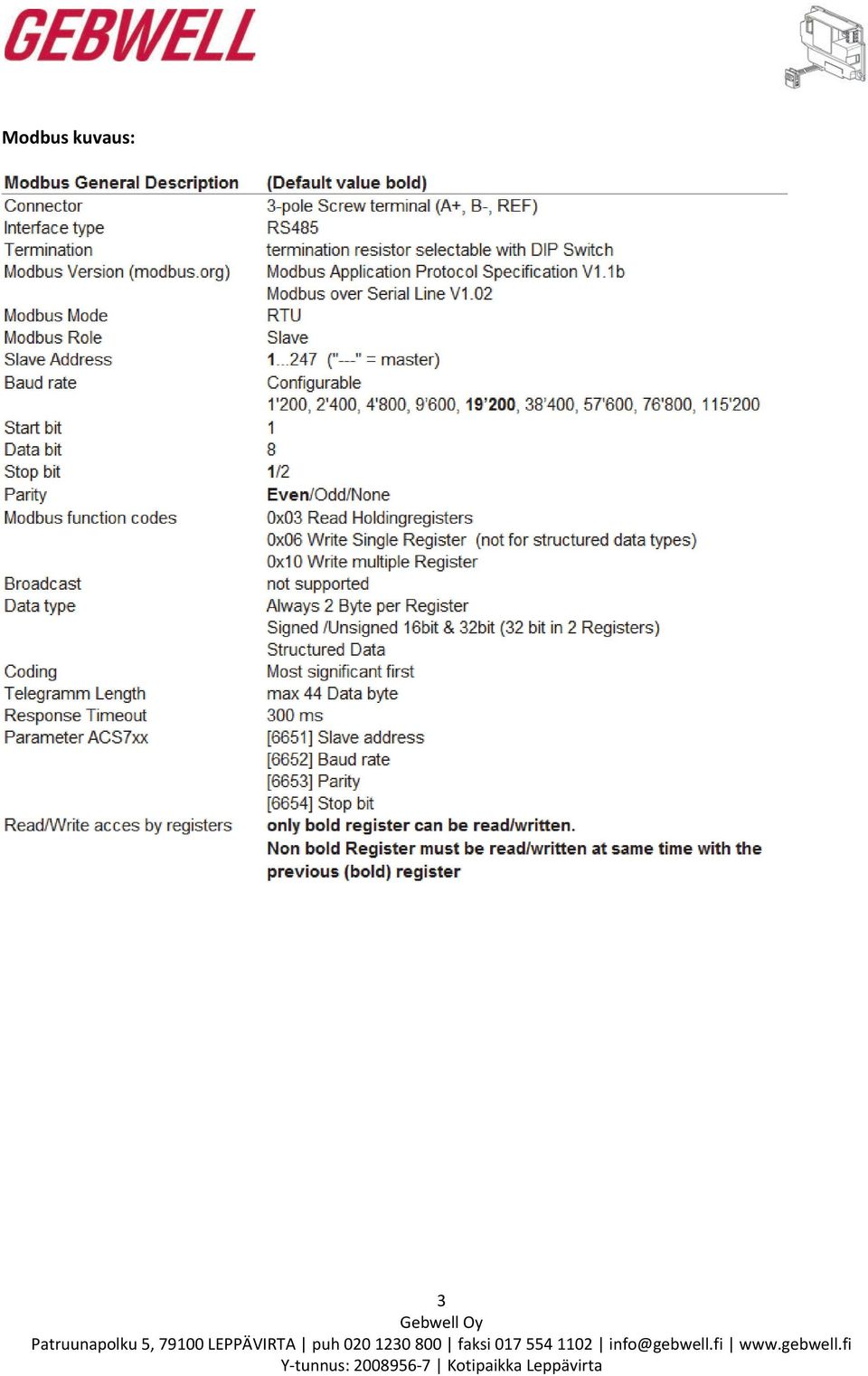

3 Modbus kuvaus: 3

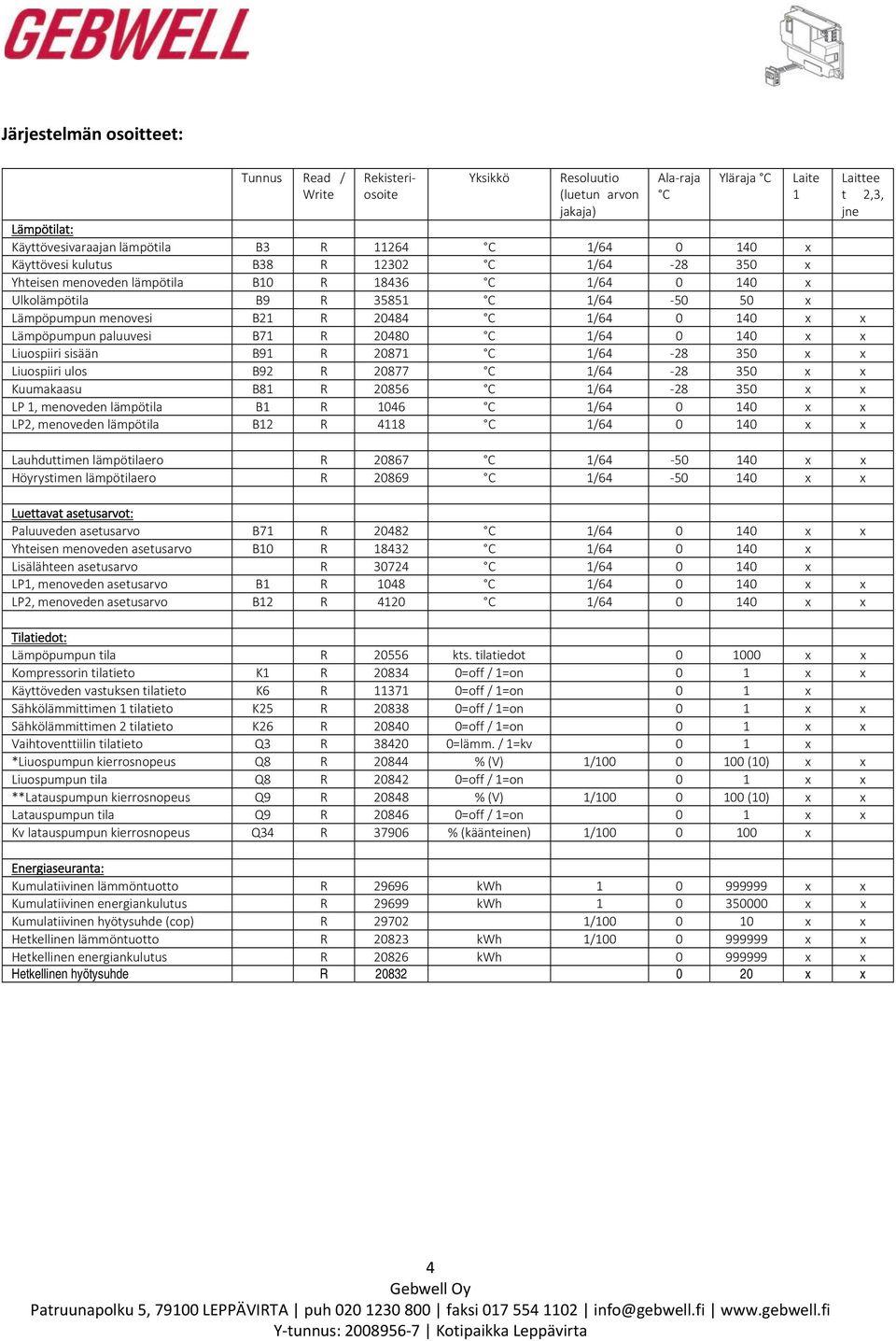

4 Järjestelmän osoitteet: Tunnus Read / Write Rekisteriosoite Yksikkö Resoluutio (luetun arvon jakaja) Ala-raja C Yläraja C Lämpötilat: Käyttövesivaraajan lämpötila B3 R C 1/ x Käyttövesi kulutus B38 R C 1/ x Yhteisen menoveden lämpötila B10 R C 1/ x Ulkolämpötila B9 R C 1/ x Lämpöpumpun menovesi B21 R C 1/ x x Lämpöpumpun paluuvesi B71 R C 1/ x x Liuospiiri sisään B91 R C 1/ x x Liuospiiri ulos B92 R C 1/ x x Kuumakaasu B81 R C 1/ x x LP 1, menoveden lämpötila B1 R 1046 C 1/ x x LP2, menoveden lämpötila B12 R 4118 C 1/ x x Lauhduttimen lämpötilaero R C 1/ x x Höyrystimen lämpötilaero R C 1/ x x Luettavat asetusarvot: Paluuveden asetusarvo B71 R C 1/ x x Yhteisen menoveden asetusarvo B10 R C 1/ x Lisälähteen asetusarvo R C 1/ x LP1, menoveden asetusarvo B1 R 1048 C 1/ x x LP2, menoveden asetusarvo B12 R 4120 C 1/ x x Tilatiedot: Lämpöpumpun tila R kts. tilatiedot x x Kompressorin tilatieto K1 R =off / 1=on 0 1 x x Käyttöveden vastuksen tilatieto K6 R =off / 1=on 0 1 x Sähkölämmittimen 1 tilatieto K25 R =off / 1=on 0 1 x x Sähkölämmittimen 2 tilatieto K26 R =off / 1=on 0 1 x x Vaihtoventtiilin tilatieto Q3 R =lämm. / 1=kv 0 1 x *Liuospumpun kierrosnopeus Q8 R % (V) 1/ (10) x x Liuospumpun tila Q8 R =off / 1=on 0 1 x x **Latauspumpun kierrosnopeus Q9 R % (V) 1/ (10) x x Latauspumpun tila Q9 R =off / 1=on 0 1 x x Kv latauspumpun kierrosnopeus Q34 R % (käänteinen) 1/ x Energiaseuranta: Kumulatiivinen lämmöntuotto R kwh x x Kumulatiivinen energiankulutus R kwh x x Kumulatiivinen hyötysuhde (cop) R / x x Hetkellinen lämmöntuotto R kwh 1/ x x Hetkellinen energiankulutus R kwh x x Hetkellinen hyötysuhde R x x Laite 1 Laittee t 2,3, jne 4

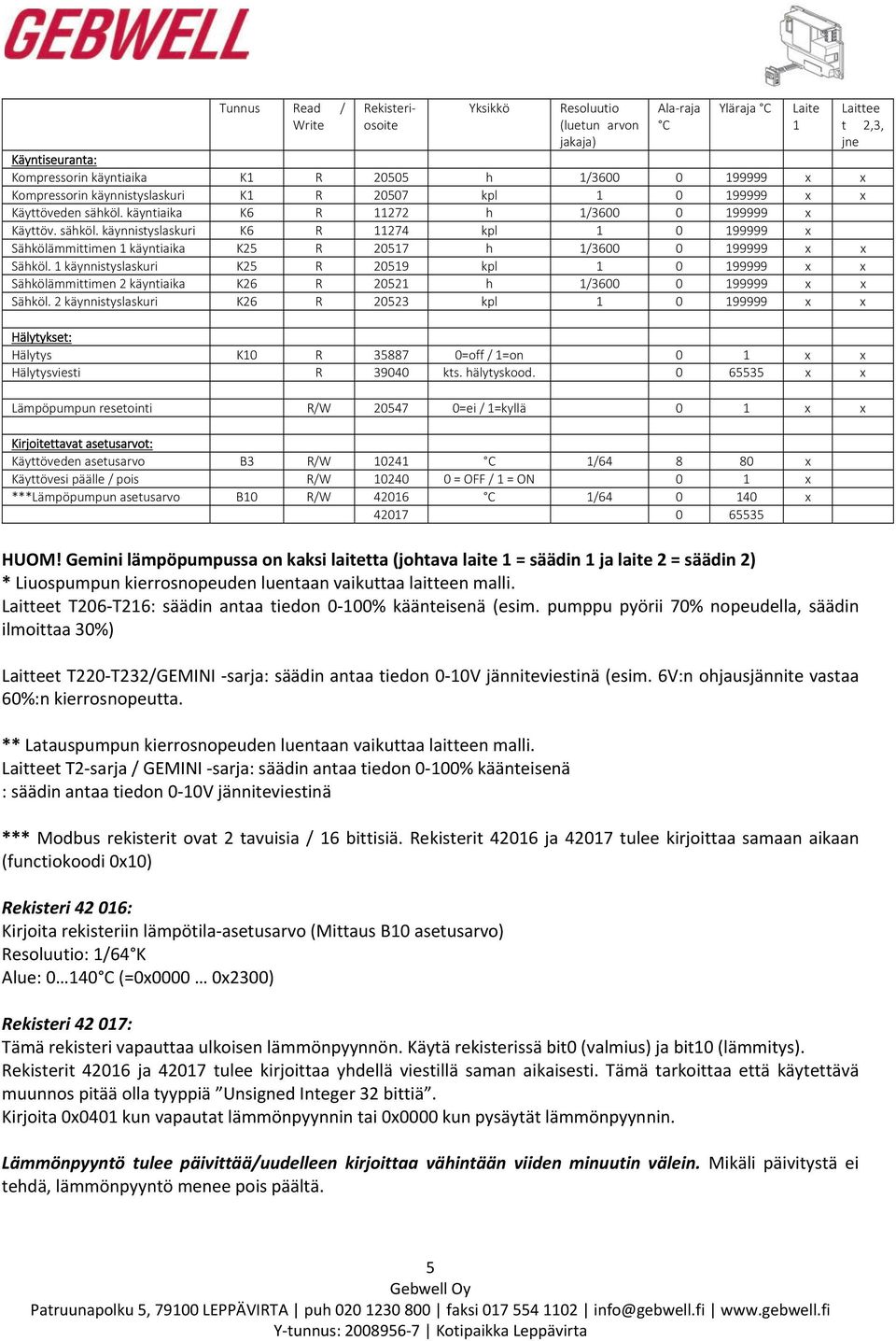

5 Tunnus Read / Write Rekisteriosoite Yksikkö Resoluutio (luetun arvon jakaja) Ala-raja C Yläraja C Käyntiseuranta: Kompressorin käyntiaika K1 R h 1/ x x Kompressorin käynnistyslaskuri K1 R kpl x x Käyttöveden sähköl. käyntiaika K6 R h 1/ x Käyttöv. sähköl. käynnistyslaskuri K6 R kpl x Sähkölämmittimen 1 käyntiaika K25 R h 1/ x x Sähköl. 1 käynnistyslaskuri K25 R kpl x x Sähkölämmittimen 2 käyntiaika K26 R h 1/ x x Sähköl. 2 käynnistyslaskuri K26 R kpl x x Hälytykset: Hälytys K10 R =off / 1=on 0 1 x x Hälytysviesti R kts. hälytyskood x x Lämpöpumpun resetointi R/W =ei / 1=kyllä 0 1 x x Kirjoitettavat asetusarvot: Käyttöveden asetusarvo B3 R/W C 1/ x Käyttövesi päälle / pois R/W = OFF / 1 = ON 0 1 x ***Lämpöpumpun asetusarvo B10 R/W C 1/ x Laite 1 Laittee t 2,3, jne HUOM! Gemini lämpöpumpussa on kaksi laitetta (johtava laite 1 = säädin 1 ja laite 2 = säädin 2) * Liuospumpun kierrosnopeuden luentaan vaikuttaa laitteen malli. Laitteet T206-T216: säädin antaa tiedon 0-100% käänteisenä (esim. pumppu pyörii 70% nopeudella, säädin ilmoittaa 30%) Laitteet T220-T232/GEMINI -sarja: säädin antaa tiedon 0-10V jänniteviestinä (esim. 6V:n ohjausjännite vastaa 60%:n kierrosnopeutta. ** Latauspumpun kierrosnopeuden luentaan vaikuttaa laitteen malli. Laitteet T2-sarja / GEMINI -sarja: säädin antaa tiedon 0-100% käänteisenä : säädin antaa tiedon 0-10V jänniteviestinä *** Modbus rekisterit ovat 2 tavuisia / 16 bittisiä. Rekisterit ja tulee kirjoittaa samaan aikaan (functiokoodi 0x10) Rekisteri : Kirjoita rekisteriin lämpötila-asetusarvo (Mittaus B10 asetusarvo) Resoluutio: 1/64 K Alue: C (=0x0000 0x2300) Rekisteri : Tämä rekisteri vapauttaa ulkoisen lämmönpyynnön. Käytä rekisterissä bit0 (valmius) ja bit10 (lämmitys). Rekisterit ja tulee kirjoittaa yhdellä viestillä saman aikaisesti. Tämä tarkoittaa että käytettävä muunnos pitää olla tyyppiä Unsigned Integer 32 bittiä. Kirjoita 0x0401 kun vapautat lämmönpyynnin tai 0x0000 kun pysäytät lämmönpyynnin. Lämmönpyyntö tulee päivittää/uudelleen kirjoittaa vähintään viiden minuutin välein. Mikäli päivitystä ei tehdä, lämmönpyyntö menee pois päältä. 5

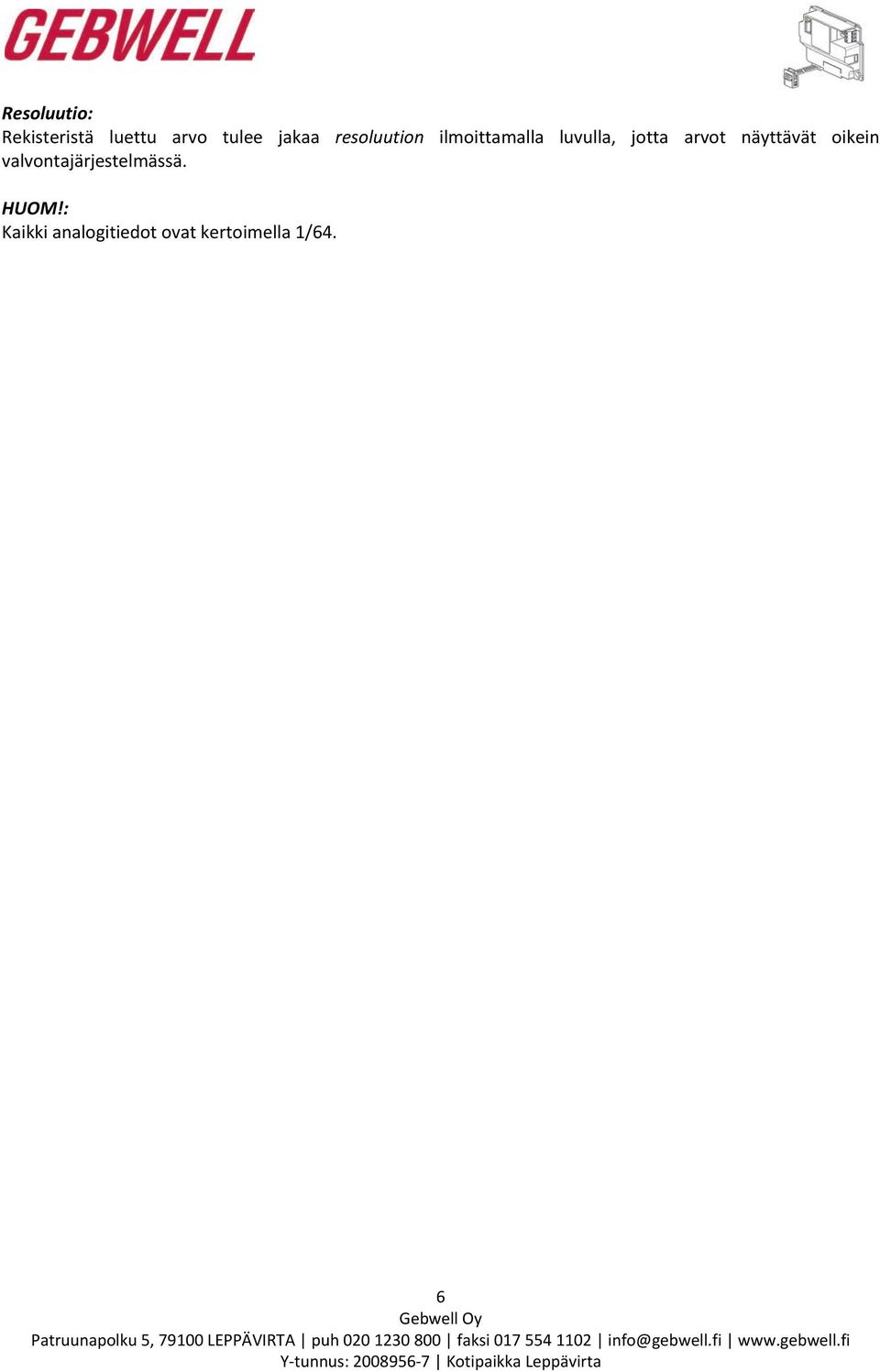

6 Resoluutio: Rekisteristä luettu arvo tulee jakaa resoluution ilmoittamalla luvulla, jotta arvot näyttävät oikein valvontajärjestelmässä. HUOM!: Kaikki analogitiedot ovat kertoimella 1/64. 6

7 Hälytyskoodit: Häiriökoodi: Häiriö: 0 Ei häiriöitä 10 Ulkoanturi 26 Yht. menovesianturi 30 Menovesianturi 1 31 Jäähd. Menovesianturi 32 Menovesianturi 2 33 Lämpöpumpun menovesianturi 35 Maaliuos sisääntuloanturi 36 Kuumakaasuanturi 44 Lämpöpumpun paluuvesianturi 45 Maaliuos ulosmenoanturi 50 Käyttövesianturi 70 Lisävaraajan anturi 1 71 Lisävaraajan anturi 2 72 Lisävaraajan anturi 3 81 LPB:n oikosulku 82 LPB osoitteiden törmäys 98 Lisämoduuli 1 99 Lisämoduuli kellonajan isäntää 102 Ei kellon varakäyntiä 105 Huoltoilmoitus 106 Maaliuospiirin lämpötila liian alhainen 107 Kuumakaasu 117 Vedenpaine liian korkea 118 Vedenpaine liian matala 121 Menovesilämpötila LP1 126 Käyttöveden latauslämpötila 127 Legionellanestolämpötila 134 Lämpöpumpun yhteyshäiriö 138: Ei lämpöpumpun säätöanturia 171 Hälytyskosketin 1 aktiivinen 201 Jäätymishälytys 222 Lämpöpumpun käytön ylipaine 223 Lämmityspiirin käynnistyksen ylipaine 224 Käyttöveden käynnistyksen ylipaine 225 Alipaine 226 Kompressorin ylikuorma 229 Maapiirin painekytkin 230 Maaliuospumpun ylikuorma 321 Käyttöveden menovesianturi 358 Pehmokäynnistin 7

8 Lämpöpumpun tilatiedot: Koodi nro: Tilatieto 2 Häiriö 10 Estetty 17 Jälkikäynti aktiivinen 25 Seis 26 Hätäkäyttö 27 Esto, ulkoinen 29 Lämpöpumpun käytön korkeapaine 30 Lämmönlähteen virtausvahti 31 Lämmönlähteen painevahti 32 Kuumankaasun rajoitus 34 Poiskytkentälämpötilan maksimirajoitus 35 Kompressorin minimi seisonta-aika aktiivinen 37 Rajoitusaika aktiivinen 38 Kompressorin minimi ajoaika aktiivinen 46 Kompressori ON 49 Menovesi aktiivinen 50 Valmiustila 51 Ei pyyntöä 128 Passiivinen jäähdytyskäyttö 139 Poiskytkentälämpötilan minimirajoitus 176 Estetty, ulkolämpötilarajoitus 180 Epäsymmetrinen 3-vaihevirta 181 Alipaine 183 Kompressorin ylikuorma 185 Liuospumpun ylikuorma 189 Liuoslämpötilan minimi raja-arvo (PILP) 190 Liuoslämpötilan minimi raja-arvo (maalämpö) 191 Liuoslämpötilan maksimi raja-arvo 8
