Synco TM 700 säätimen peruskäyttöohjeet

Transkriptio

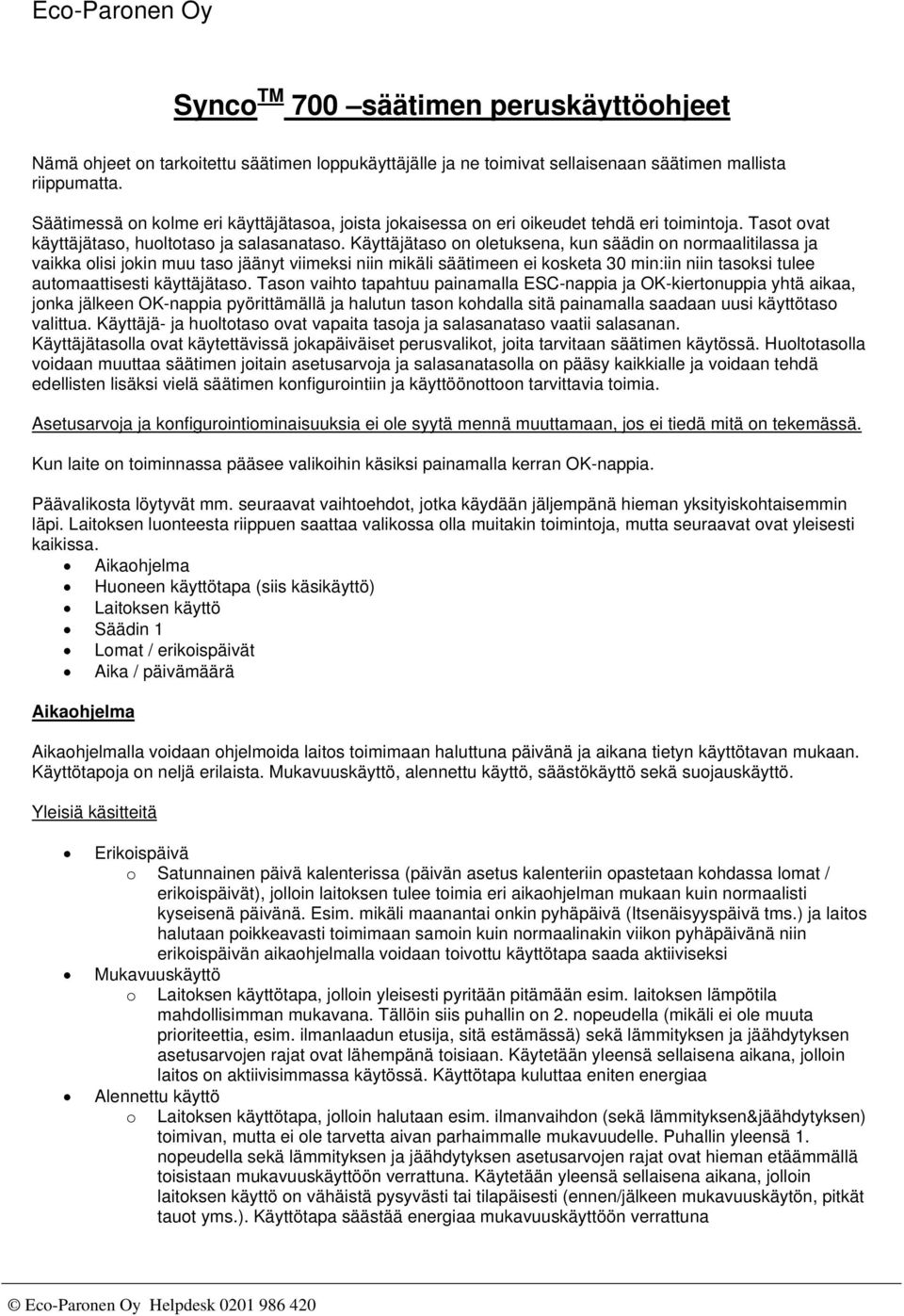

1 Synco TM 700 säätimen peruskäyttöohjeet Nämä ohjeet on tarkoitettu säätimen loppukäyttäjälle ja ne toimivat sellaisenaan säätimen mallista riippumatta. Säätimessä on kolme eri käyttäjätasoa, joista jokaisessa on eri oikeudet tehdä eri toimintoja. Tasot ovat käyttäjätaso, huoltotaso ja salasanataso. Käyttäjätaso on oletuksena, kun säädin on normaalitilassa ja vaikka olisi jokin muu taso jäänyt viimeksi niin mikäli säätimeen ei kosketa 30 min:iin niin tasoksi tulee automaattisesti käyttäjätaso. Tason vaihto tapahtuu painamalla ESC-nappia ja OK-kiertonuppia yhtä aikaa, jonka jälkeen OK-nappia pyörittämällä ja halutun tason kohdalla sitä painamalla saadaan uusi käyttötaso valittua. Käyttäjä- ja huoltotaso ovat vapaita tasoja ja salasanataso vaatii salasanan. Käyttäjätasolla ovat käytettävissä jokapäiväiset perusvalikot, joita tarvitaan säätimen käytössä. Huoltotasolla voidaan muuttaa säätimen joitain asetusarvoja ja salasanatasolla on pääsy kaikkialle ja voidaan tehdä edellisten lisäksi vielä säätimen konfigurointiin ja käyttöönottoon tarvittavia toimia. Asetusarvoja ja konfigurointiominaisuuksia ei ole syytä mennä muuttamaan, jos ei tiedä mitä on tekemässä. Kun laite on toiminnassa pääsee valikoihin käsiksi painamalla kerran OK-nappia. Päävalikosta löytyvät mm. seuraavat vaihtoehdot, jotka käydään jäljempänä hieman yksityiskohtaisemmin läpi. Laitoksen luonteesta riippuen saattaa valikossa olla muitakin toimintoja, mutta seuraavat ovat yleisesti kaikissa. Aikaohjelma Huoneen käyttötapa (siis käsikäyttö) Laitoksen käyttö Säädin 1 Lomat / erikoispäivät Aika / päivämäärä Aikaohjelma Aikaohjelmalla voidaan ohjelmoida laitos toimimaan haluttuna päivänä ja aikana tietyn käyttötavan mukaan. Käyttötapoja on neljä erilaista. Mukavuuskäyttö, alennettu käyttö, säästökäyttö sekä suojauskäyttö. Yleisiä käsitteitä Erikoispäivä o Satunnainen päivä kalenterissa (päivän asetus kalenteriin opastetaan kohdassa lomat / erikoispäivät), jolloin laitoksen tulee toimia eri aikaohjelman mukaan kuin normaalisti kyseisenä päivänä. Esim. mikäli maanantai onkin pyhäpäivä (Itsenäisyyspäivä tms.) ja laitos halutaan poikkeavasti toimimaan samoin kuin normaalinakin viikon pyhäpäivänä niin erikoispäivän aikaohjelmalla voidaan toivottu käyttötapa saada aktiiviseksi Mukavuuskäyttö o Laitoksen käyttötapa, jolloin yleisesti pyritään pitämään esim. laitoksen lämpötila mahdollisimman mukavana. Tällöin siis puhallin on 2. nopeudella (mikäli ei ole muuta prioriteettia, esim. ilmanlaadun etusija, sitä estämässä) sekä lämmityksen ja jäähdytyksen asetusarvojen rajat ovat lähempänä toisiaan. Käytetään yleensä sellaisena aikana, jolloin laitos on aktiivisimmassa käytössä. Käyttötapa kuluttaa eniten energiaa Alennettu käyttö o Laitoksen käyttötapa, jolloin halutaan esim. ilmanvaihdon (sekä lämmityksen&jäähdytyksen) toimivan, mutta ei ole tarvetta aivan parhaimmalle mukavuudelle. Puhallin yleensä 1. nopeudella sekä lämmityksen ja jäähdytyksen asetusarvojen rajat ovat hieman etäämmällä toisistaan mukavuuskäyttöön verrattuna. Käytetään yleensä sellaisena aikana, jolloin laitoksen käyttö on vähäistä pysyvästi tai tilapäisesti (ennen/jälkeen mukavuuskäytön, pitkät tauot yms.). Käyttötapa säästää energiaa mukavuuskäyttöön verrattuna

2 Säästökäyttö o Laitoksen käyttötapa, jolloin ei ole yleensä tarvetta ilmanvaihdolle. Tällä käyttötavalla voidaan tosin käynnistää laitos, mikäli tiettyjä ehtoja toteutuu. Tällaisia voivat olla mm. yötuuletus, jäätymissuojaus tai mikäli laitos jäähtyy tai lämpenee liikaa eli tukikäyttö. Käytetään yleensä esim. öiseen aikaan, jolloin ei tarvita ilmanvaihtoa, mutta halutaan laitoksen pysyvän tietyn lämpötila-alueen sisäpuolella, jolloin mahdollisesti ei seuraavana päivänä tarvitse lämmittää/jäähdyttää erityisen paljon laitosta. Käyttötapa säästää energiaa Suojauskäyttö o Laitoksen käyttötapa, jolloin ei ole aktiivisena mitään muuta kuin jäätymissuojaus. Käytetään yleensä esim. lomien aikaan, jolloin ei tarvita mitään peruslämpöä, mutta valvotaan, että laitos pysyy ehjänä Aikaohjelma voidaan tehdä jokaiselle viikonpäivälle erikseen tai se voidaan mm. kopioida samaksi useammalle päivälle. Yhtä päivää kohden voidaan ohjelmoida kuusi ajankohtaa, jolloin käyttötapa muuttuu. Ohjelman tekeminen tapahtuu seuraavasti. Huom. Arvojen ja valikoiden hyväksyminen suoritetaan joka kohdassa OK-kiertonuppia painamalla sekä eri vaihtoehdot haetaan ja uusi arvo muutetaan OK-kiertonuppia kiertämällä. Mikäli arvo menee väärin tai halutaan taaksepäin valikoissa, tulee painaa ESC-nappia. Paina kerran OK-kiertonuppia, päästäksesi päävalikkoon ja valitse aikaohjelma Valitse ohjelmoitava päivä Mikäli päivällä on jo ohjelma, jolla on eri käyttötilojen alkuaikoja niin voit muokata aikoja valitsemalla ko. ajan. Ohjelmilla ei siis ole periaatteessa loppuaikoja, edellinen ohjelma loppuu siihen, mistä seuraava alkaa Kun on valittu mikä aika muutetaan niin uusi aika voidaan asettaa Kun uusi aika on hyväksytty, tarvitsee seuraavaksi valita ko. ajasta alkava käyttötapa. Tämän jälkeen ohjelman graafinen kuva päivittyy ohjelmaa vastaavaksi Näkymä tiistaipäivän aikaohjelmasta (engl.). Klo 7.00 säästökäyttö muuttuu mukavuuskäytöksi ja klo on voimassa alennettu käyttö. Tästä puoleen yöhön on käytössä mukavuuskäyttö, jonka jälkeen vaihdetaan taas säästökäytölle. Aikaohjelmaan voidaan myös lisätä aikoja jo olemassa olevien aikojen väliin kääntämällä OKkiertonuppia, kunnes ei näy enää aikaa vaan pelkät viivat. Kun tämä kohta valitaan niin voidaan uusi aika ja käyttötapa asettaa mille ajankohdalle tahansa Viimeisimpänä aikaohjelman valinnoista on kopiointimahdollisuus. Kun tämä kohta valitaan tulee tulee kyseisen päivän ohjelman kopiointimahdollisuudet esille, joista voidaan valita mieleinen Huoneen käyttötavan valinta (laitoksen käsikäyttö) Huoneen käyttötavan valinnalla voidaan muuttaa nopeasti laitoksen käyttötapaa. Eri käyttötavat ja niiden tarkoituksen voi katsoa aikaohjelman kohdasta, yleisiä käsitteitä. Normaalisti säädin toimii automaattitoiminnolla, jolloin noudatetaan aikaohjelman mukaisia laitoksen käyttötapoja. Mikäli kuitenkin sellaiseen aikaan, jolloin mm. tuuletus ei ole päällä tai halutaan nykyinen käyttötapa pitää päällä, voidaan laitos asettaa tiettyyn käyttötapaan seuraavanlaisesti. Valitse päävalikosta kohta huoneen käyttötapa Valitse kohta esiasetus, jolloin näkyviin tulevat kaikki käyttötapavaihtoehdot ja se mikä on valittuna Asetettu käyttötapa on käytössä niin kauan kunnes valitaan toinen käyttötapa tai automaattiasento, jolloin käyttötavan määrää aikaohjelma Huoneen käyttötapa Esiasetus: Auto Tila: Mukav Syy: Aikaohjelma Kuvassa näkymä huoneen käyttötavan -valikosta

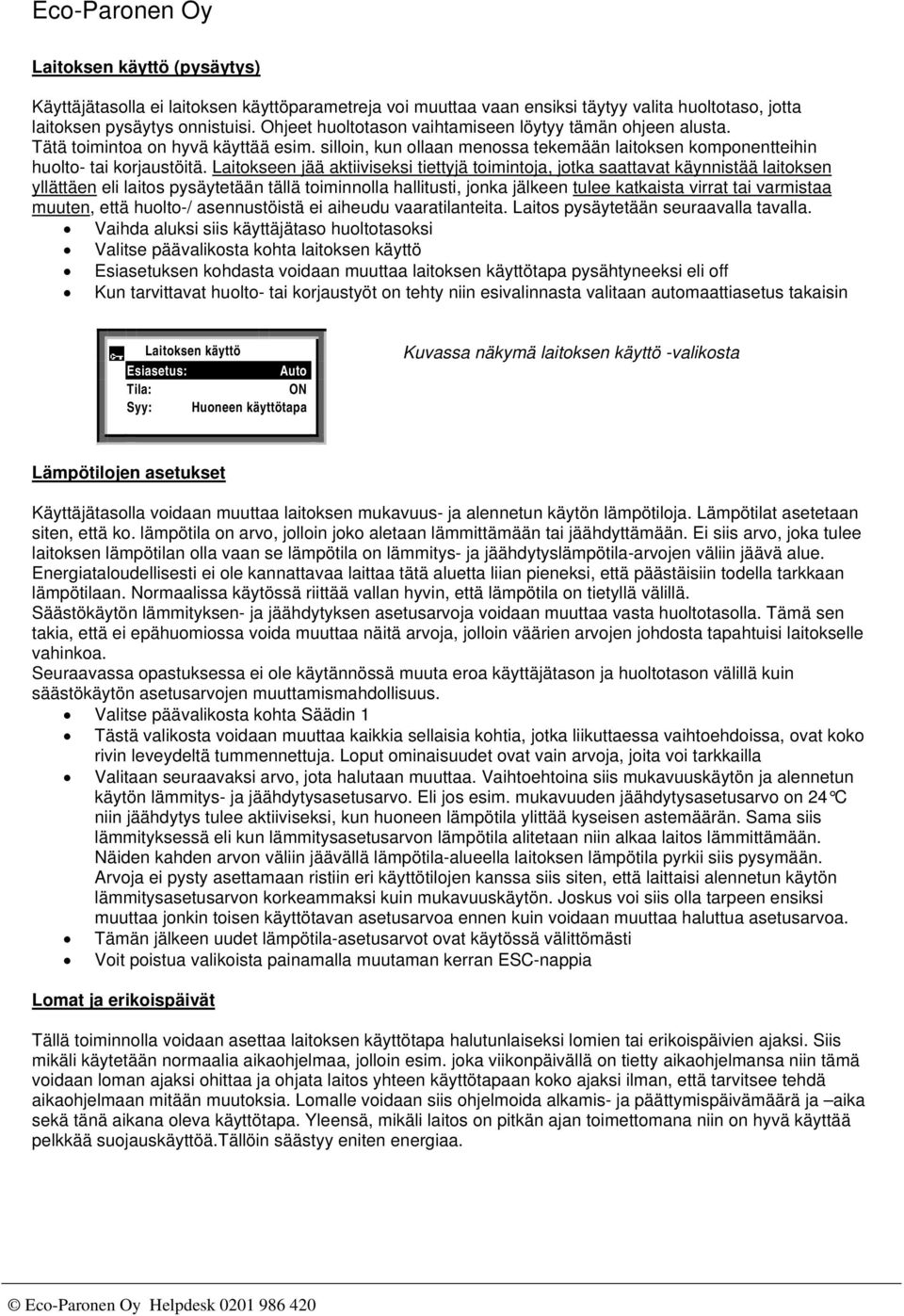

3 Laitoksen käyttö (pysäytys) Käyttäjätasolla ei laitoksen käyttöparametreja voi muuttaa vaan ensiksi täytyy valita huoltotaso, jotta laitoksen pysäytys onnistuisi. Ohjeet huoltotason vaihtamiseen löytyy tämän ohjeen alusta. Tätä toimintoa on hyvä käyttää esim. silloin, kun ollaan menossa tekemään laitoksen komponentteihin huolto- tai korjaustöitä. Laitokseen jää aktiiviseksi tiettyjä toimintoja, jotka saattavat käynnistää laitoksen yllättäen eli laitos pysäytetään tällä toiminnolla hallitusti, jonka jälkeen tulee katkaista virrat tai varmistaa muuten, että huolto-/ asennustöistä ei aiheudu vaaratilanteita. Laitos pysäytetään seuraavalla tavalla. Vaihda aluksi siis käyttäjätaso huoltotasoksi Valitse päävalikosta kohta laitoksen käyttö Esiasetuksen kohdasta voidaan muuttaa laitoksen käyttötapa pysähtyneeksi eli off Kun tarvittavat huolto- tai korjaustyöt on tehty niin esivalinnasta valitaan automaattiasetus takaisin Laitoksen käyttö Esiasetus: Auto Tila: ON Syy: Huoneen käyttötapa Kuvassa näkymä laitoksen käyttö -valikosta Lämpötilojen asetukset Käyttäjätasolla voidaan muuttaa laitoksen mukavuus- ja alennetun käytön lämpötiloja. Lämpötilat asetetaan siten, että ko. lämpötila on arvo, jolloin joko aletaan lämmittämään tai jäähdyttämään. Ei siis arvo, joka tulee laitoksen lämpötilan olla vaan se lämpötila on lämmitys- ja jäähdytyslämpötila-arvojen väliin jäävä alue. Energiataloudellisesti ei ole kannattavaa laittaa tätä aluetta liian pieneksi, että päästäisiin todella tarkkaan lämpötilaan. Normaalissa käytössä riittää vallan hyvin, että lämpötila on tietyllä välillä. Säästökäytön lämmityksen- ja jäähdytyksen asetusarvoja voidaan muuttaa vasta huoltotasolla. Tämä sen takia, että ei epähuomiossa voida muuttaa näitä arvoja, jolloin väärien arvojen johdosta tapahtuisi laitokselle vahinkoa. Seuraavassa opastuksessa ei ole käytännössä muuta eroa käyttäjätason ja huoltotason välillä kuin säästökäytön asetusarvojen muuttamismahdollisuus. Valitse päävalikosta kohta Säädin 1 Tästä valikosta voidaan muuttaa kaikkia sellaisia kohtia, jotka liikuttaessa vaihtoehdoissa, ovat koko rivin leveydeltä tummennettuja. Loput ominaisuudet ovat vain arvoja, joita voi tarkkailla Valitaan seuraavaksi arvo, jota halutaan muuttaa. Vaihtoehtoina siis mukavuuskäytön ja alennetun käytön lämmitys- ja jäähdytysasetusarvo. Eli jos esim. mukavuuden jäähdytysasetusarvo on 24 C niin jäähdytys tulee aktiiviseksi, kun huoneen lämpötila ylittää kyseisen astemäärän. Sama siis lämmityksessä eli kun lämmitysasetusarvon lämpötila alitetaan niin alkaa laitos lämmittämään. Näiden kahden arvon väliin jäävällä lämpötila-alueella laitoksen lämpötila pyrkii siis pysymään. Arvoja ei pysty asettamaan ristiin eri käyttötilojen kanssa siis siten, että laittaisi alennetun käytön lämmitysasetusarvon korkeammaksi kuin mukavuuskäytön. Joskus voi siis olla tarpeen ensiksi muuttaa jonkin toisen käyttötavan asetusarvoa ennen kuin voidaan muuttaa haluttua asetusarvoa. Tämän jälkeen uudet lämpötila-asetusarvot ovat käytössä välittömästi Voit poistua valikoista painamalla muutaman kerran ESC-nappia Lomat ja erikoispäivät Tällä toiminnolla voidaan asettaa laitoksen käyttötapa halutunlaiseksi lomien tai erikoispäivien ajaksi. Siis mikäli käytetään normaalia aikaohjelmaa, jolloin esim. joka viikonpäivällä on tietty aikaohjelmansa niin tämä voidaan loman ajaksi ohittaa ja ohjata laitos yhteen käyttötapaan koko ajaksi ilman, että tarvitsee tehdä aikaohjelmaan mitään muutoksia. Lomalle voidaan siis ohjelmoida alkamis- ja päättymispäivämäärä ja aika sekä tänä aikana oleva käyttötapa. Yleensä, mikäli laitos on pitkän ajan toimettomana niin on hyvä käyttää pelkkää suojauskäyttöä.tällöin säästyy eniten energiaa.

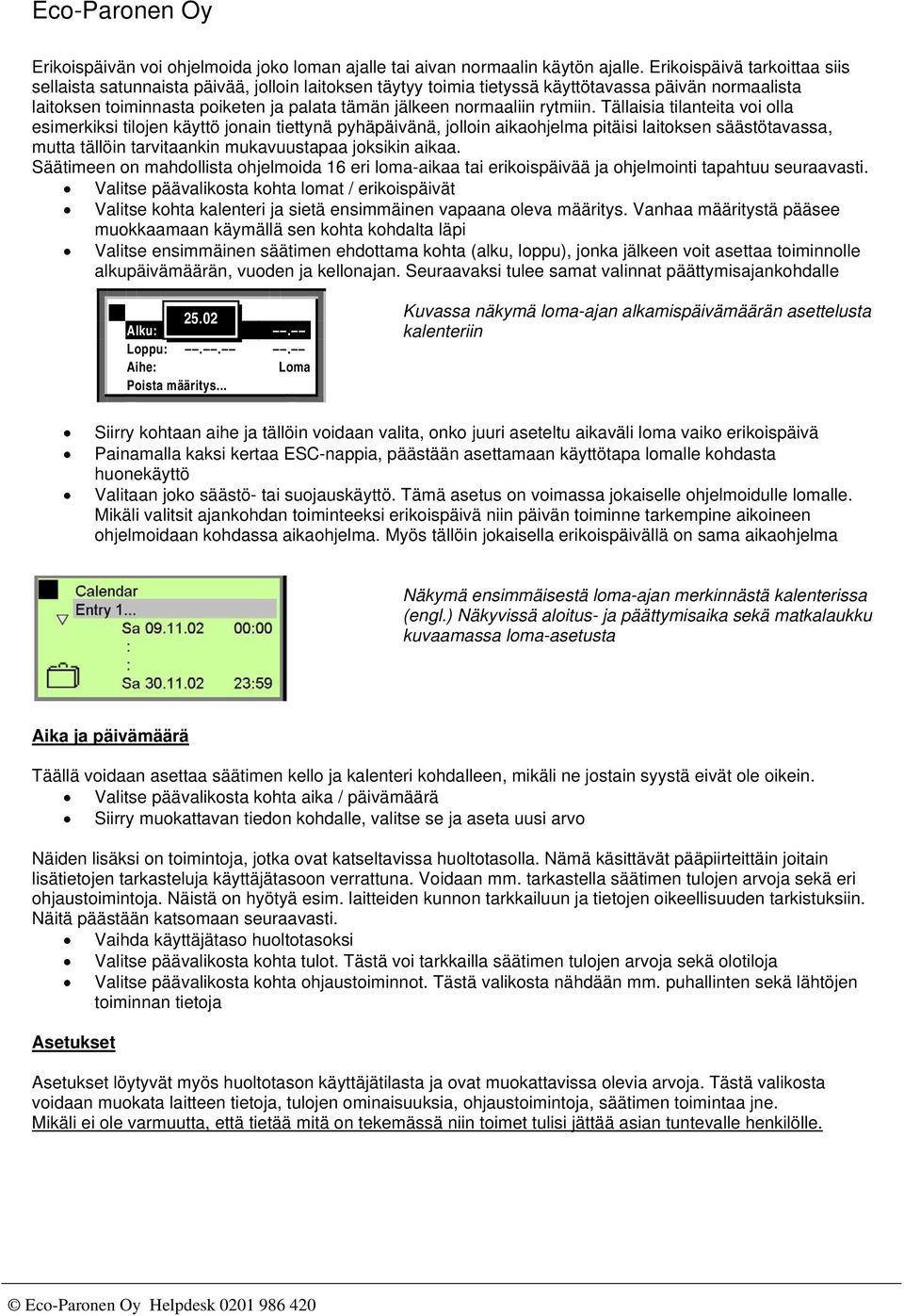

4 Erikoispäivän voi ohjelmoida joko loman ajalle tai aivan normaalin käytön ajalle. Erikoispäivä tarkoittaa siis sellaista satunnaista päivää, jolloin laitoksen täytyy toimia tietyssä käyttötavassa päivän normaalista laitoksen toiminnasta poiketen ja palata tämän jälkeen normaaliin rytmiin. Tällaisia tilanteita voi olla esimerkiksi tilojen käyttö jonain tiettynä pyhäpäivänä, jolloin aikaohjelma pitäisi laitoksen säästötavassa, mutta tällöin tarvitaankin mukavuustapaa joksikin aikaa. Säätimeen on mahdollista ohjelmoida 16 eri loma-aikaa tai erikoispäivää ja ohjelmointi tapahtuu seuraavasti. Valitse päävalikosta kohta lomat / erikoispäivät Valitse kohta kalenteri ja sietä ensimmäinen vapaana oleva määritys. Vanhaa määritystä pääsee muokkaamaan käymällä sen kohta kohdalta läpi Valitse ensimmäinen säätimen ehdottama kohta (alku, loppu), jonka jälkeen voit asettaa toiminnolle alkupäivämäärän, vuoden ja kellonajan. Seuraavaksi tulee samat valinnat päättymisajankohdalle Eintrag Alku:... Loppu:... Aihe: Loma Poista määritys... Kuvassa näkymä loma-ajan alkamispäivämäärän asettelusta kalenteriin Siirry kohtaan aihe ja tällöin voidaan valita, onko juuri aseteltu aikaväli loma vaiko erikoispäivä Painamalla kaksi kertaa ESC-nappia, päästään asettamaan käyttötapa lomalle kohdasta huonekäyttö Valitaan joko säästö- tai suojauskäyttö. Tämä asetus on voimassa jokaiselle ohjelmoidulle lomalle. Mikäli valitsit ajankohdan toiminteeksi erikoispäivä niin päivän toiminne tarkempine aikoineen ohjelmoidaan kohdassa aikaohjelma. Myös tällöin jokaisella erikoispäivällä on sama aikaohjelma Näkymä ensimmäisestä loma-ajan merkinnästä kalenterissa (engl.) Näkyvissä aloitus- ja päättymisaika sekä matkalaukku kuvaamassa loma-asetusta Aika ja päivämäärä Täällä voidaan asettaa säätimen kello ja kalenteri kohdalleen, mikäli ne jostain syystä eivät ole oikein. Valitse päävalikosta kohta aika / päivämäärä Siirry muokattavan tiedon kohdalle, valitse se ja aseta uusi arvo Näiden lisäksi on toimintoja, jotka ovat katseltavissa huoltotasolla. Nämä käsittävät pääpiirteittäin joitain lisätietojen tarkasteluja käyttäjätasoon verrattuna. Voidaan mm. tarkastella säätimen tulojen arvoja sekä eri ohjaustoimintoja. Näistä on hyötyä esim. laitteiden kunnon tarkkailuun ja tietojen oikeellisuuden tarkistuksiin. Näitä päästään katsomaan seuraavasti. Vaihda käyttäjätaso huoltotasoksi Valitse päävalikosta kohta tulot. Tästä voi tarkkailla säätimen tulojen arvoja sekä olotiloja Valitse päävalikosta kohta ohjaustoiminnot. Tästä valikosta nähdään mm. puhallinten sekä lähtöjen toiminnan tietoja Asetukset Asetukset löytyvät myös huoltotason käyttäjätilasta ja ovat muokattavissa olevia arvoja. Tästä valikosta voidaan muokata laitteen tietoja, tulojen ominaisuuksia, ohjaustoimintoja, säätimen toimintaa jne. Mikäli ei ole varmuutta, että tietää mitä on tekemässä niin toimet tulisi jättää asian tuntevalle henkilölle.

5 Jäätymissuojaus Asetukset löytyvät huoltotilan käyttäjätilasta ja ovat muokattavissa olevia arvoja. Valitse asetukset paina OK, valitse pyörittämällä OK painiketta jäätymissuojaus ja paina OK. Arvot ovat nyt muutettavissa. Jäätymisvaararaja on yleisesti 8 C:tta. P-Suhdealue XP on yleisesti 5K = ennakoinnin asetus jolloin venttiili moottoria ajetaan pakolla auki. Mikäli ei ole varmuutta, että tietää mitä on tekemässä niin toimet tulisi jättää asian tuntevalle henkilölle.
