1 0 outokumpu mining ANNMINES OKME/A. Hattula Raportti 090/ /AH/90 Jakelu: ~KVI/Vihannin kaivos OKME/Outokumpu VIHANNIN KAIVOKSEN JATEALUEEN POHJOISPUOLISEN AEROSÄHKOISEN ANOMALIAN TARKISTUS Vihanti, Lampinsaari Sijainti 1: AVAINSANAT: Malmitiedot: Sinkkimalmi Geologia: Karsikivet Geafysiikkka: SBhköinen tutkimus Muut avainsanat: Ymparistötutkimus

2 Raportti 090/ /AH/90 VIHANNIN KAIVOKSEN JÄTEALUEEN POHJOISPUOLISEN AEROSÄHKOISEN ANOMALIAN TARKISTUS JOHDANTO TULOKSET Vihannin alueen matalalentotuloksissa jateallas näkyy aerosäköisenä anomaliana. Tämän lisäksi saman anomalian pohjoisreunasta erkanee noin 700 m pohjoiseen ulottuva kapea haara. Aerosahköinen indikaatio voisi aiheutua maa/kallioperassa esiintyvastä johtavuudesta, jolloin aihettajaksi voisi epäillä myös jatealueen valumaa. Toinen mahdollisuus on, että anomalian syynä on maadoitettu sahkölinja. Asian tarkistamiseksi päätettiin mitata muutama slingram-magneettinen maanpintaprofiili kohteen yli. Matalalentomittausten aikainen sahkölinja alueelta on purettu, mutta siellä sijaitsee nyt uusi sakölinja likimain entisen paikalla. Lisäksi luoteiskulmassa kulkee valaistun ladun sahkökaapeli. Aerosahköisen anomalian poikki mitattiin 3 profiilia protonimagnetometrilla ja viidellä taajuudella Gefinex 303 EM sligramilla. Työn urakoi Suomen Malmi Oy. Mittaukset onnistuivat teknisesti hyvin ja sähkölinjat eivät aiheuttaneet mainittavaa häiriötä slingramtuloksiin. Mittausprofiilien paikat on esitetty 1:10000 topografikartalla liitteessä 1. Tulokset osoittavat, etta alueella ei ole pohjoisetelasuuntaista jatealueeseen paattyvaa johdevyöhykettä (profiilikartat liitteina 2-12). Aerosahköinen anomalia on aiheutunut sähkölinjasta. Se on ollut mittauksen aikana todennäköisesti purkuvaiheessa, jolloin johtimet ovat voineet olla jätealtaan luona ja siitä 600 m pohjoiseen maassa tai maadoitettuja muodostaen induktiivisen silmukan. Pohjoisimmalla profiililla on sähköinen ja magneettinen anomalia. Se sijaitsee kohdassa, jossa profiili ylittää vinosti tien. Seka magneettinen että sahköinen anomalia viittaa siihen, että aiheuttajana on tielle ajettu pintamateriaali tai jokin siltarumpu. Se on tarkistettavissa esim. Gefinex 200 paljastumaharavalla.

3 ttula JOHTOPMTOS Tuloksissa ei ole mitään merkkiä jatealtaan pintavalumasta tai vuodosta kallioperassä olevaan ruh j eeseen.

4 Raportti 090/ /AH/90.- OKME/A. Hattula 5~--12_.19_9_0 LIITELUETTELO Liite 1. Mittauslinjojen sijainti 1:10000 topografikartalla Liite 2. Mittauslinjat 1:10000 aerosahköisellä kartalla Liite 3. Magneettinen profiilikartta 1:4000, sähkölinjojen sijainti Liite 4. Slingramprofiilikartta 1:4000, Z-komp., Re-komp., f=9524 Hz Liite 5. II II II II, f=3663 Hz Liite 6. II II 11 II f=1623 Hz Liite 7. II I I II II f= 523 Hz Liite 8. II II 11 11, f= 224 Hz Liite 9. II II II Im-komp., f=9524 Hz Liite 10. II II II II f=3663 Hz Liite 11. II II II II f=1623 Hz Liite 12. II II II II f= 523 Hz Liite 13. II II II II, f= 224 Hz

5

6 GEOPHYSICS SHEET VIHANTI 401 RIRBORNE - EM R E A t GRID M 1983 H = A = F = CONTOURS (Ol-+100 PPnrl DATE SCALE 1: Q Q ~N TINEsOExPLo K VaTIoN MPU

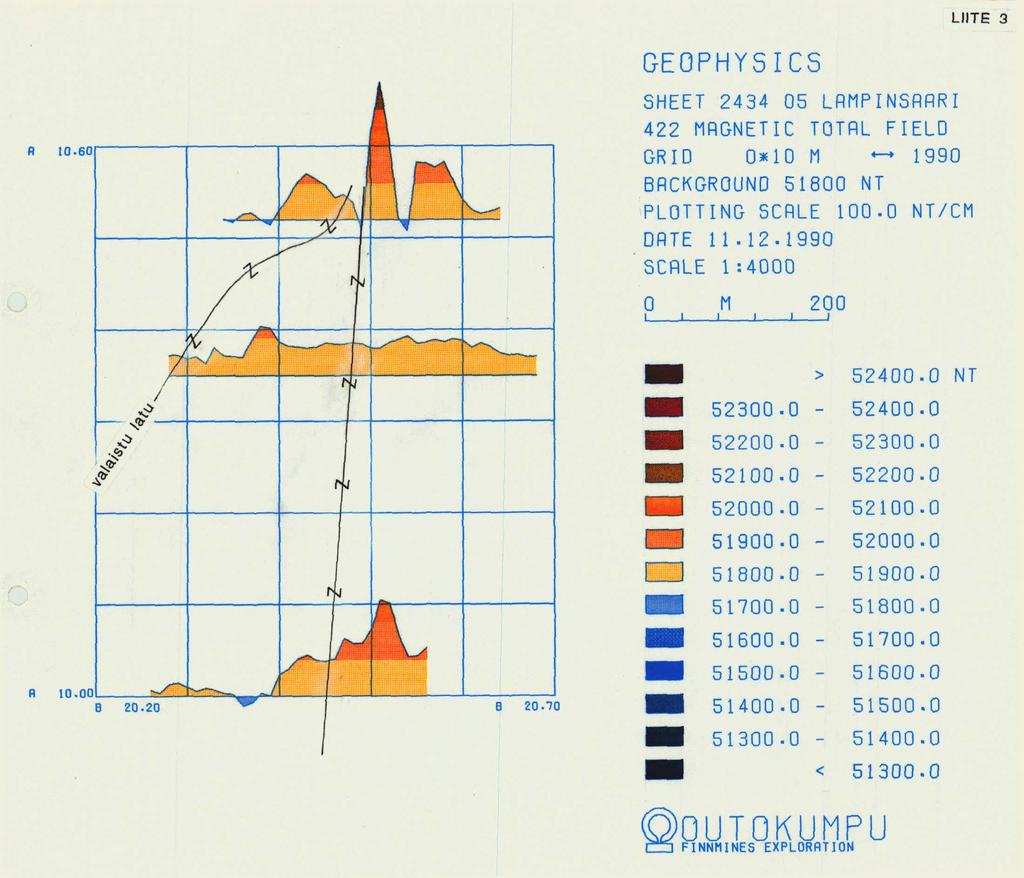

7 GEOPHYSICS I SHEET LRMPINSRBRI I MRGNETIC TOTAL FIELD 1) GRID Oslo M 1990 BACKGROUND NT *!, - /.s 4 1 4PLOTTING SCRLE NTICM 1 1 DRTE SCRLE 1:4000 rrl 13.\e! > 0 1 fl NT ~ ,@* r J 521OOa l v" - t I I m n is B W.Z i) w QQATOK~MPU Ies ExPL WIon

8 GEOPHYSICS SHEET LAMPINSARRI SLINGRRH Z-COMP. RERL GRID 0% 20 M 1990 A = 60 M F = 9524 HZ BACKGROUND o % PLOTTING SCRLE 10.0 %/CM DATE SCRLE 1:4000 Qoy TOKVMPU FIN ~INES EXPLO ITION

9 GEOPHYSICS SHEET LRMPINSRARI SLINGRAM Z-COMP. RERL GRID 0% 20 M 1990 A = 60 M F = 3663 HZ BRCKGROUND 0 % PLOTTING SCRLE 10.0 %/CM DRTE SCALE 1:4000 Q~UTOKVMPU INNnIiiEs ExPLo ation

10 LIITE E GEOPHYSICS SHEET LRHPINSRARI SLINGRRH Z-COHP* RERL GRIO Or 20 M 1990 A = 60 il F = 1623 HZ BRCKGROUND 0 % PLOTTING SCALE 10.0 %/CM DRTE SCALE 1:4000

11 R GEOPHYSICS SHEET LAHPINSAARI 430 SLINGRAM Z-COMP- REAL GR 10 O= 20 H I Fi= 60M F = 523 HL! l BACKGROUNO 0 % PLOTTING SCRLE 10.0 z/cn ORTE , SCRLE 1: H g>&, dl )l > 50.0 % I m l ii m m D QR~TOK$IMPU IWES PXPL AT1O1l

12 GEOPHYSICS SHEET LRtlPINSRRRI SLINGRRM Z-COMP- RERL GRID O* 20 M 1990 R = 60M F = 224 HZ BRCKGROUND 0 % PLOTTING SCRLE 10.0 %/CH DATE 11.12*1990 SCALE 1 :4000 Q~UTOK~MPU wtiiws ExPL ATIom

13 GEOPHYSICS SHEET LRMPINSRRRI SLINGRAM Z-COMP- IMRGINRRY GRIO 0% 20 M 1990 fi = 60 M F = 9524 HZ BRCKGROUND 0 % PLOTTING SCRLE 10.0 %/CM DRTE SCALE 1 : H 200 I QQITOKVMPU NN INEs EXPLO RTION

14 GEOPHYSICS SHEET LAMPINSRARI 431 SLINGRAM Z-COMP- IHAGINARY GR 10 O* 20 H A 60 H F = 3663 HZ BACKGROUND 0 % PLOTTING SCALE 10.0 %/CM DATE SCALE 1: H QO~TOKVMPU FINN ImEs ExPLo RTIoN

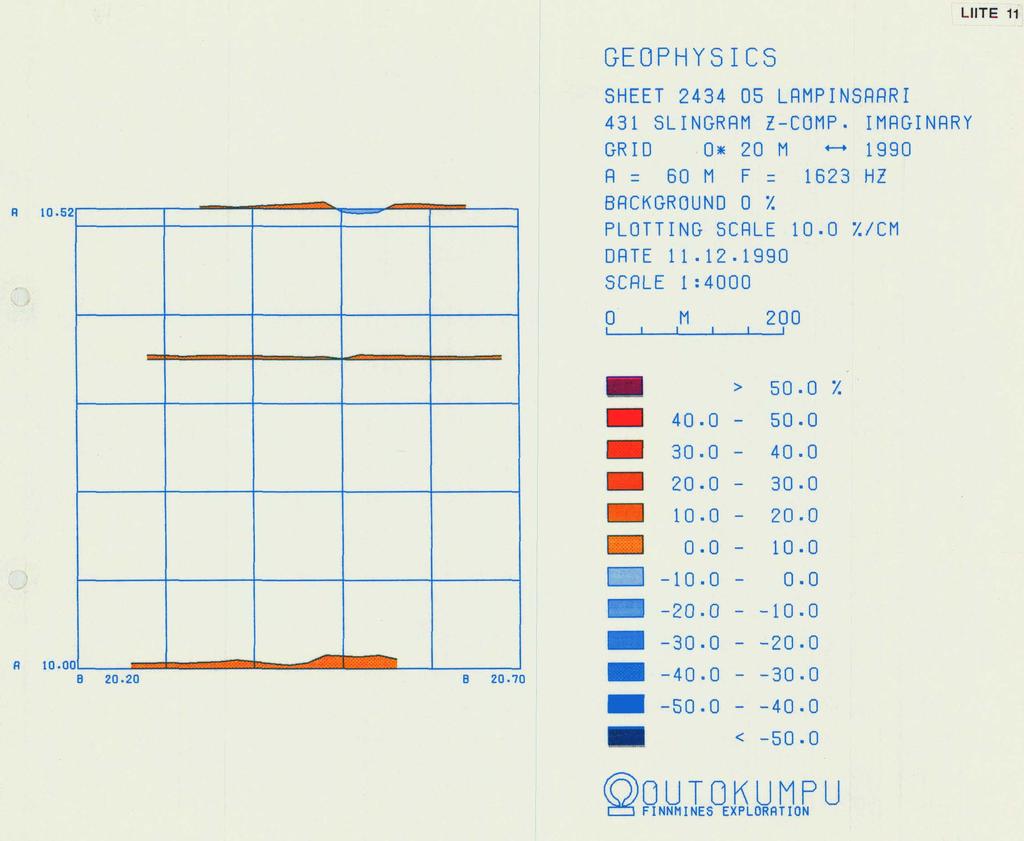

15 GEOPHYSICS SHEET LRtlPINSfiURI SLINGRAM Z-COMP. ItlAGINARY GRID OE 20 M 1990 R = 60 M F = 1623 HZ BACKGROUND 0 % PLOTTING SCALE 10.0 %/CM DRTE SCALE 1:4000 Q ~ w ~ rms T ExPL O RTIoN K ~ M P U
