1 Laitteet ja lähiverkko Tiedon hallinnan tekniikkaa

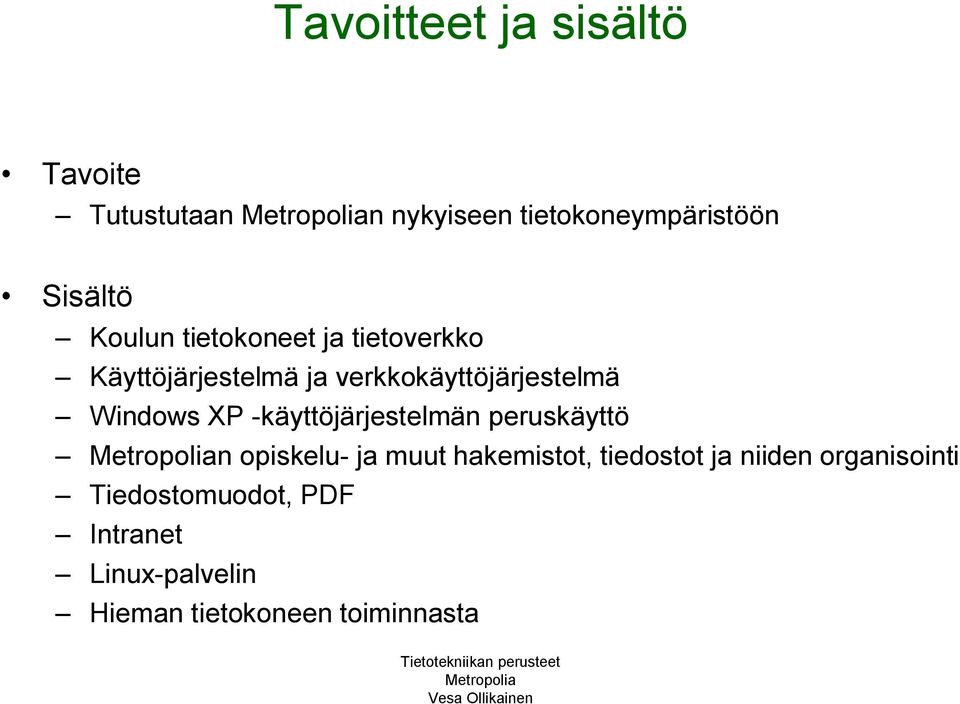

2 Tavoitteet ja sisältö Tavoite Tutustutaan n nykyiseen tietokoneympäristöön Sisältö Koulun tietokoneet ja tietoverkko Käyttöjärjestelmä ja verkkokäyttöjärjestelmä Windows XP -käyttöjärjestelmän peruskäyttö n opiskelu- ja muut hakemistot, tiedostot ja niiden organisointi Tiedostomuodot, PDF Intranet Linux-palvelin Hieman tietokoneen toiminnasta

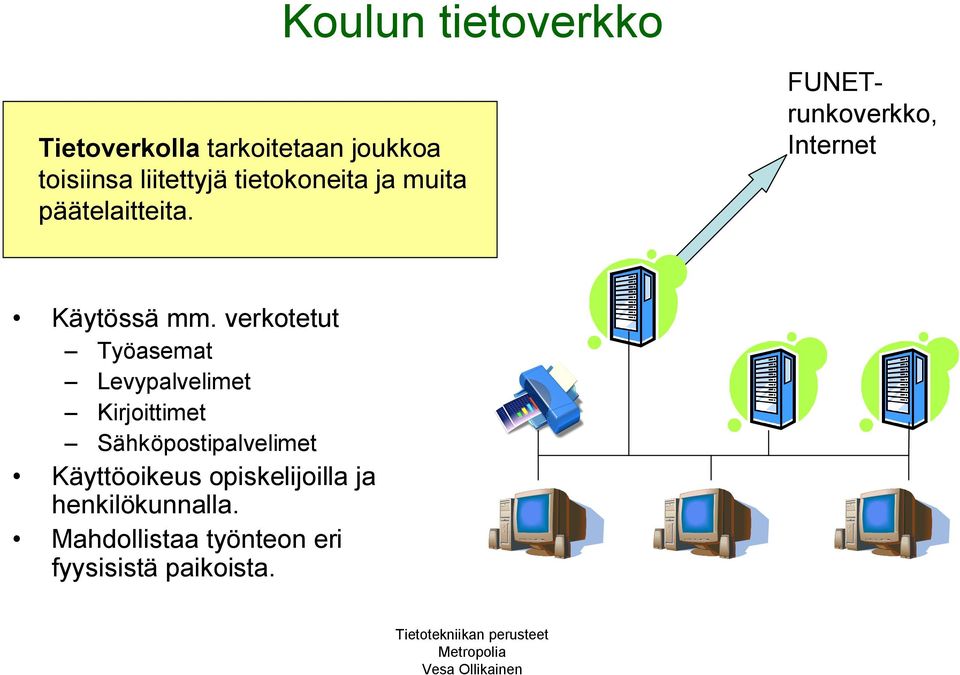

3 Tietoverkolla tarkoitetaan joukkoa toisiinsa liitettyjä tietokoneita ja muita päätelaitteita. Koulun tietoverkko FUNETrunkoverkko, Internet Käytössä mm. verkotetut Työasemat Levypalvelimet Kirjoittimet Sähköpostipalvelimet Käyttöoikeus opiskelijoilla ja henkilökunnalla. Mahdollistaa työnteon eri fyysisistä paikoista.

4 Käyttöjärjestelmä Tietojenkäsittelyssä käyttöjärjestelmällä tarkoitetaan järjestelmäohjelmistoa, joka vastaa laitteistojen ja järjestelmän perusoperaatioiden suorasta valvonnasta ja hallinnasta. Lisäksi se tarjoaa alustan, jolla sovellusohjelmia kuten tekstinkäsittelyohjelmia ja verkkoselaimia voi ajaa. Määritelmä: Wikipedia, Käyttöjärjestelmä tarjoaa rajapinnan tietokoneen, sovellusten ja käyttäjien välille. ssa käytetään pääosin Microsoft Windows XP- ja Linux-käyttöjärjestelmiä. Muita käyttöjärjestelmiä: Unix/Linux Mac OS AIX MS-DOS, CP/M, AmigaOS,

5 Verkkokäyttöjärjestelmä Verkkokäyttöjärjestelmällä tarkoitetaan ohjelmistoa, joka 1. Ohjaa verkkoa ja sen (esim. pakettipohjaista) viestiliikennettä ja jonoja. 2. Hallinnoi eri käyttäjien pääsyä verkon resursseihin, esimerkiksi tiedostoihin. 3. Tarjoaa ylläpidollisia palveluita kuten tietoturvaa. Määritelmä: Wikipedia, Verkkokäyttöjärjestelmänä Novell Netware. Keskeisenä ytimenä on NDS (Novell Directory Services) tietokanta, joka sisältää tiedot kaikista resursseista (käyttäjät, koneet ja laitteet). Työasemilla käynnistetään Novell Client -asiakasohjelma, joka toimii käyttöjärjestelmää (Windows XP) ylempänä tasona ja tarjoaa verkkoon liittyvää lisätoiminnallisuutta. Novell-verkkoon kirjauduttaessa kirjaudutaan automaattisesti myös Windows XP - käyttöjärjestelmään henkilökohtaisella käyttäjätunnuksella ja salasanalla. Lisätietoja n verkosta Tuubissa (Helpdesk tukisivut).

6 Novell-verkkoon kirjautuminen

7 Otsikkorivi Valikkorivi Työpöytä Työkalurivi Vierityspalkki Käynnistäpainike Kuvake Ikkuna Tilarivi Vieritysruutu

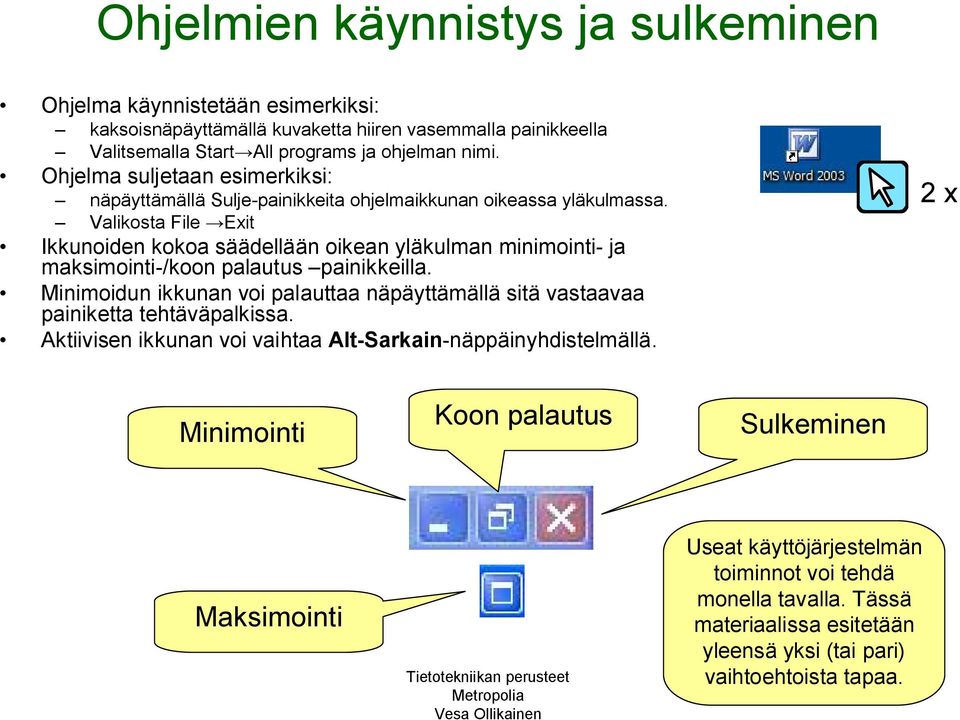

8 Ohjelmien käynnistys ja sulkeminen Ohjelma käynnistetään esimerkiksi: kaksoisnäpäyttämällä kuvaketta hiiren vasemmalla painikkeella Valitsemalla Start All programs ja ohjelman nimi. Ohjelma suljetaan esimerkiksi: näpäyttämällä Sulje-painikkeita ohjelmaikkunan oikeassa yläkulmassa. Valikosta File Exit Ikkunoiden kokoa säädellään oikean yläkulman minimointi- ja maksimointi-/koon palautus painikkeilla. Minimoidun ikkunan voi palauttaa näpäyttämällä sitä vastaavaa painiketta tehtäväpalkissa. Aktiivisen ikkunan voi vaihtaa Alt-Sarkain-näppäinyhdistelmällä. 2 x Minimointi Koon palautus Sulkeminen Maksimointi Useat käyttöjärjestelmän toiminnot voi tehdä monella tavalla. Tässä materiaalissa esitetään yleensä yksi (tai pari) vaihtoehtoista tapaa.

9 Käynnistä-valikko Hiljattain avatut tiedostot Ohjelman haku Oma tietokone: asemien sisällön selaaminen Tiedostojen ja hakemistojen etsintä Uloskirjautuminen

10 Tiedostojärjestelmä Windowsin tiedostojärjestelmä koostuu Asemista, joita merkitään kirjaimella ja kaksoispisteellä (esim. C:) Hakemistoista eli kansioista Tiedostoista C:\Program Files\GIMP-2.2\README.txt Oma kotihakemisto näkyy (loogisena) Z:-asemana, joka kuvautuu oikeaan (fyysiseen) hakemistoon levypalvelimella. Kursseihin liittyvää materiaalia jaetaan Moodlen kautta. Opettajien alihakemistot löytyvät myös omasta asemastaan lähiverkossa Oma kotihakemisto kannattaa alusta alkaen organisoida sisäkkäisistä hakemistoista koostuvaksi hierarkiaksi. Esim. eri oppiaineille kannattaa tehdä omat alihakemistonsa. Oman kotisivun voi perustaa laatimalla kotihakemistoon alihakemiston public_html ja sinne HTML-tiedoston nimeltä index.html. Tämän jälkeen kotisivu näkyy omassa osoitteessaan internetissä..

11 Esimerkki hakemistohierarkiasta Kurssit Z: Projektit Tietotekniikan perusteet Sovellusohjelmat Projektitaulukko Harjoitukset Muut Ohje Harjoitukset Muut Ohje H1 H2 H3 H1 H2 H3 T1 T2 T3

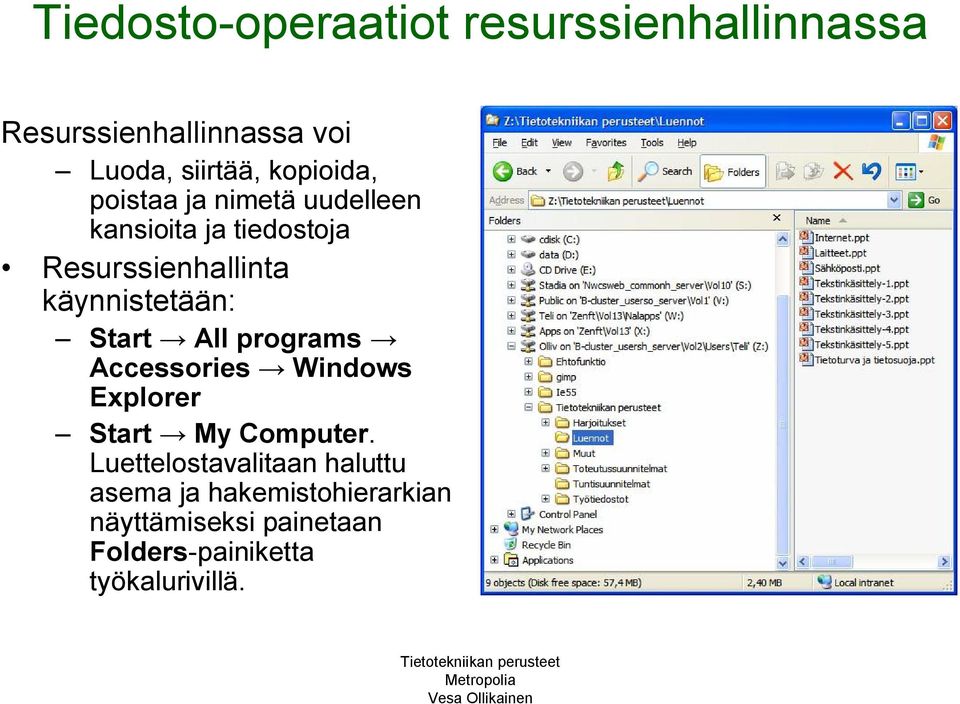

12 Tiedosto-operaatiot resurssienhallinnassa Resurssienhallinnassa voi Luoda, siirtää, kopioida, poistaa ja nimetä uudelleen kansioita ja tiedostoja Resurssienhallinta käynnistetään: Start All programs Accessories Windows Explorer Start My Computer. Luettelostavalitaan haluttu asema ja hakemistohierarkian näyttämiseksi painetaan Folders-painiketta työkalurivillä.

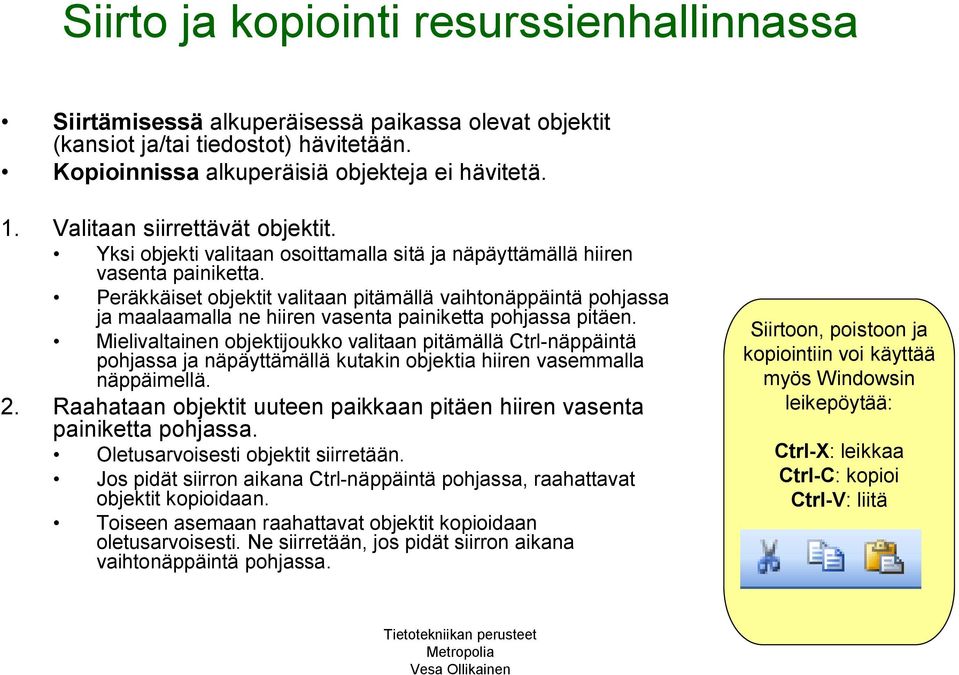

13 Siirto ja kopiointi resurssienhallinnassa Siirtämisessä alkuperäisessä paikassa olevat objektit (kansiot ja/tai tiedostot) hävitetään. Kopioinnissa alkuperäisiä objekteja ei hävitetä. 1. Valitaan siirrettävät objektit. Yksi objekti valitaan osoittamalla sitä ja näpäyttämällä hiiren vasenta painiketta. Peräkkäiset objektit valitaan pitämällä vaihtonäppäintä pohjassa ja maalaamalla ne hiiren vasenta painiketta pohjassa pitäen. Mielivaltainen objektijoukko valitaan pitämällä Ctrl-näppäintä pohjassa ja näpäyttämällä kutakin objektia hiiren vasemmalla näppäimellä. 2. Raahataan objektit uuteen paikkaan pitäen hiiren vasenta painiketta pohjassa. Oletusarvoisesti objektit siirretään. Jos pidät siirron aikana Ctrl-näppäintä pohjassa, raahattavat objektit kopioidaan. Toiseen asemaan raahattavat objektit kopioidaan oletusarvoisesti. Ne siirretään, jos pidät siirron aikana vaihtonäppäintä pohjassa. Siirtoon, poistoon ja kopiointiin voi käyttää myös Windowsin leikepöytää: Ctrl-X: leikkaa Ctrl-C: kopioi Ctrl-V: liitä

14 Muut tiedosto-operaatiot resurssienhallinnassa Objekti(t) poistetaan valitsemalla objekti(t) ja painamalla sen jälkeen Delete-näppäintä. Objekti nimetään uudelleen valitsemalla objekti ja näpäyttämällä sen jälkeen objektin nimeä uudelleen hiiren vasemmanpuoleisella näppäimellä. Nyt objektin nimeä voi editoida. Uusi nimi hyväksytään painamalla Enternäppäintä. Kansio luodaan hiiren oikeanpuoleisella näppäimellä ja valitaan New Folder. Työhakemistoon ilmestyy tällöin kansio nimeltä New Folder. Windows tarjoaa sen heti uudelleennimettäväksi.

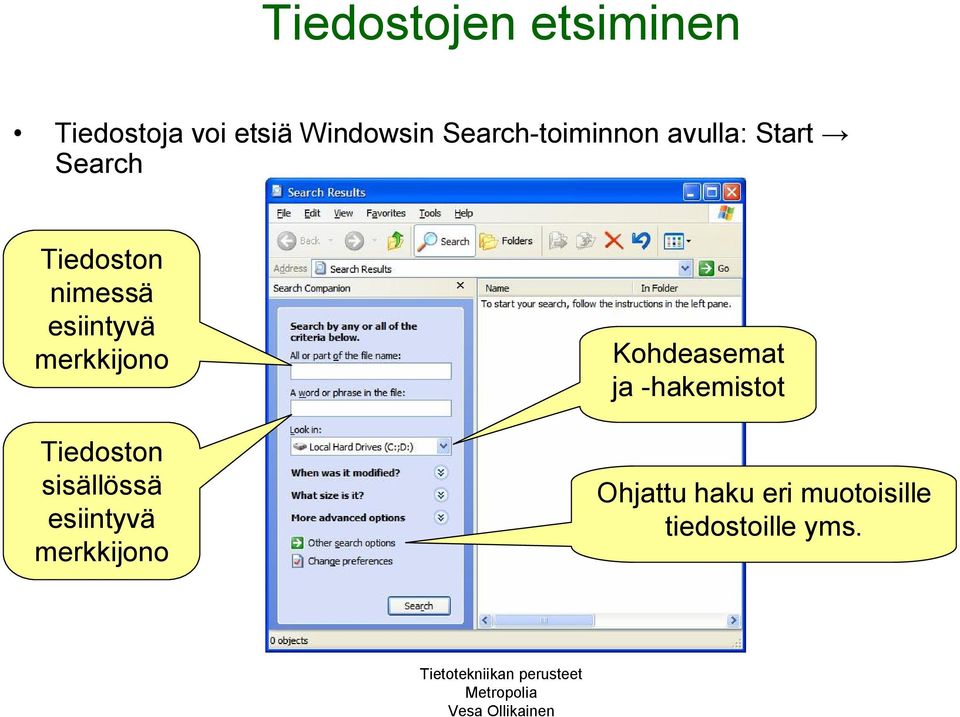

15 Tiedostojen etsiminen Tiedostoja voi etsiä Windowsin Search-toiminnon avulla: Start Search Tiedoston nimessä esiintyvä merkkijono Tiedoston sisällössä esiintyvä merkkijono Kohdeasemat ja -hakemistot Ohjattu haku eri muotoisille tiedostoille yms.

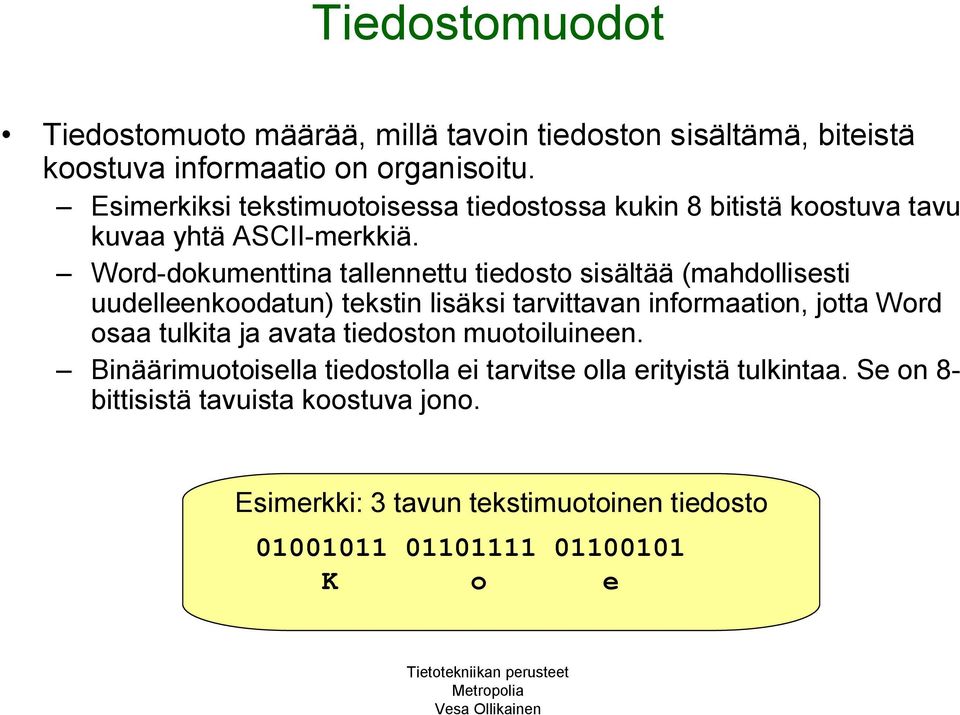

16 Tiedostomuodot Tiedostomuoto määrää, millä tavoin tiedoston sisältämä, biteistä koostuva informaatio on organisoitu. Esimerkiksi tekstimuotoisessa tiedostossa kukin 8 bitistä koostuva tavu kuvaa yhtä ASCII-merkkiä. Word-dokumenttina tallennettu tiedosto sisältää (mahdollisesti uudelleenkoodatun) tekstin lisäksi tarvittavan informaation, jotta Word osaa tulkita ja avata tiedoston muotoiluineen. Binäärimuotoisella tiedostolla ei tarvitse olla erityistä tulkintaa. Se on 8- bittisistä tavuista koostuva jono. Esimerkki: 3 tavun tekstimuotoinen tiedosto K o e

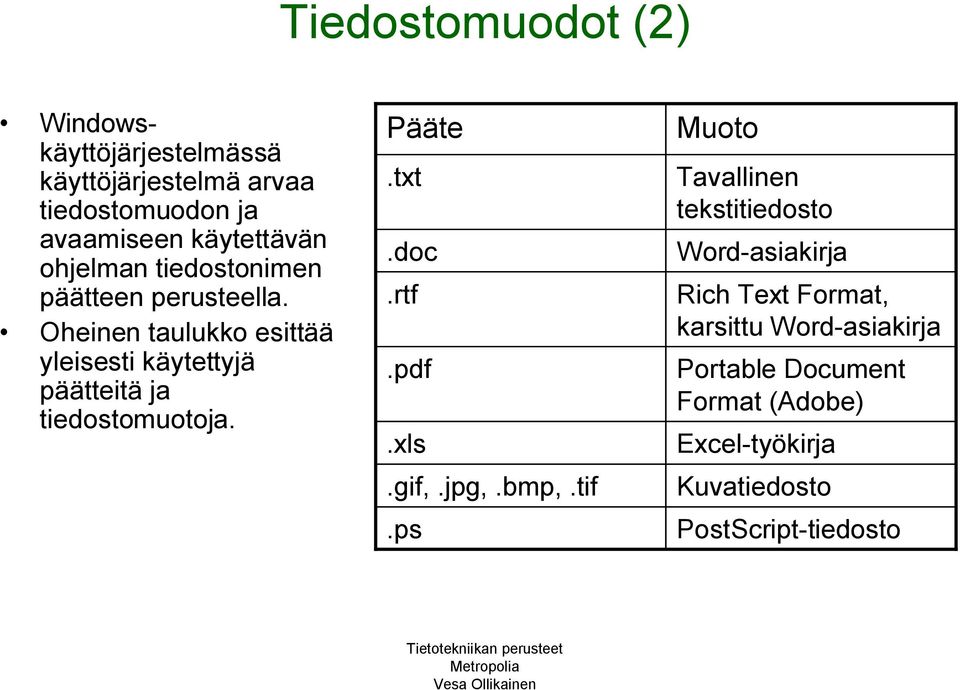

17 Tiedostomuodot (2) Windowskäyttöjärjestelmässä käyttöjärjestelmä arvaa tiedostomuodon ja avaamiseen käytettävän ohjelman tiedostonimen päätteen perusteella. Oheinen taulukko esittää yleisesti käytettyjä päätteitä ja tiedostomuotoja. Pääte.txt.doc.rtf.pdf.xls.gif,.jpg,.bmp,.tif.ps Muoto Tavallinen tekstitiedosto Word-asiakirja Rich Text Format, karsittu Word-asiakirja Portable Document Format (Adobe) Excel-työkirja Kuvatiedosto PostScript-tiedosto

18 Portable Document Format (pdf) Adoben tiedostomuoto elektronisten asiakirjojen vaihtoon. Pakattu versio PostScripttulostusformaatista. Säilyttää alkuperäisen asiakirjan muotoilut, grafiikan ja fontit. Sallii tekstihaut. Dokumenttien katselu onnistuu ilmaisella Adobe Reader ohjelmalla. Ladattavissa verkosta: Dokumenttien tuottaminen vaatii eri sovelluksen. ssa on lisenssi PDF-XChange 3.0 ohjelmistoon. Se näkyy virtuaalisena tulostimena.

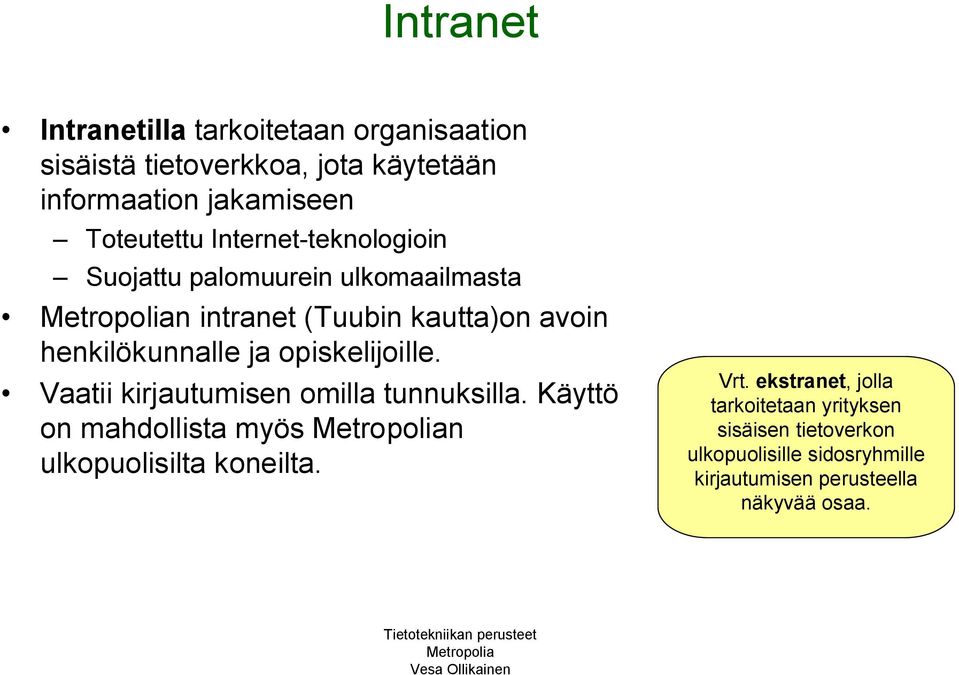

19 Intranet Intranetilla tarkoitetaan organisaation sisäistä tietoverkkoa, jota käytetään informaation jakamiseen Toteutettu Internet-teknologioin Suojattu palomuurein ulkomaailmasta n intranet (Tuubin kautta)on avoin henkilökunnalle ja opiskelijoille. Vaatii kirjautumisen omilla tunnuksilla. Käyttö on mahdollista myös n ulkopuolisilta koneilta. Vrt. ekstranet, jolla tarkoitetaan yrityksen sisäisen tietoverkon ulkopuolisille sidosryhmille kirjautumisen perusteella näkyvää osaa.

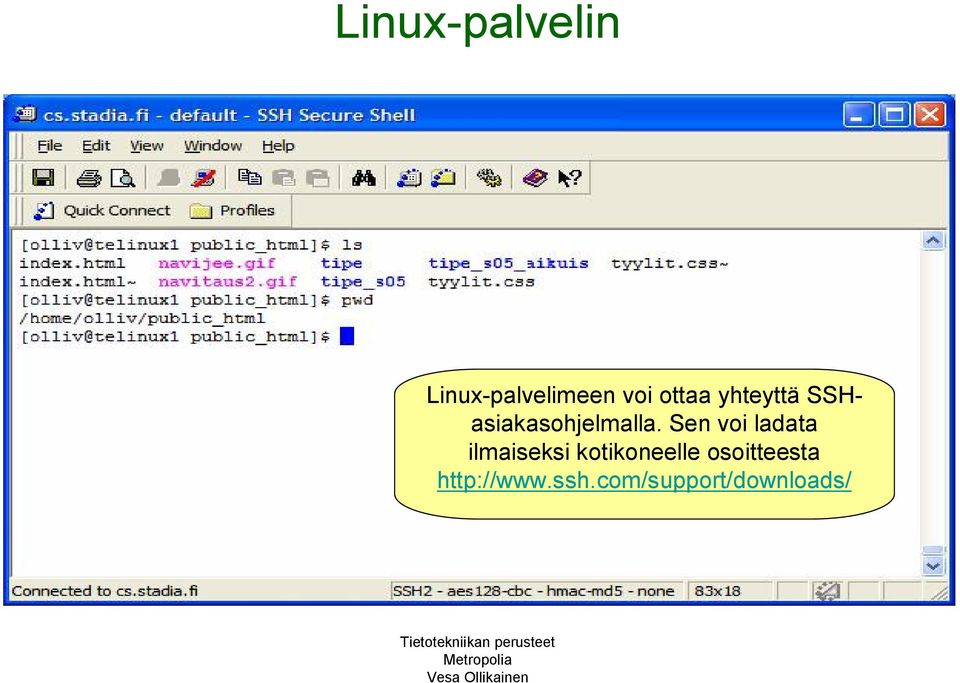

20 Linux-palvelin Linux-palvelimeen voi ottaa yhteyttä SSHasiakasohjelmalla. Sen voi ladata ilmaiseksi kotikoneelle osoitteesta

21 Tietokoneen toiminnasta Tietokone koostuu mm.: Suorittimesta ymmärtää joukon konekielisiä käskyjä, esim. Intelin IA-32- käskykantaa Ohjausyksikkö ja aritmeettis-looginen yksikkö Muistista Keskusmuisti (RAM-muisti) Pitkäkestoinen muisti Kiintolevy, CD-ROM Oheislaitteista Syöttölaitteet Näppäimistö, hiiri, mikrofoni, web-kamera, ratti, peliohjain Tulostuslaitteet Monitori, Tulostin Emolevystä Laitteiston perusta Tiedonsiirto väyliä pitkin Jäähdytys, virransyöttö, liitännät Laiteohjaimista Näytönohjain, äänikortti

22 Tietokoneen toiminnasta (2) Suoritin operoi bittijonoilla ja muistiin tallennetaan bittijonoja. Tietokoneohjelmat laaditaan lähdekielellä Java, C, C++, Perl, Scheme, Fortran, Pascal, Basic, Lähdekielinen ohjelma on muunnettava ykkösistä ja nollista koostuvalle konekielelle. Kääntäjä kääntää koko ohjelman konekielelle ennen suoritusta Tulkki kääntää lähdekielen käskyjä konekielisiksi ajonaikaisesti. #include <stdio.h> int main() { printf ("Hello, World!\n"); }
