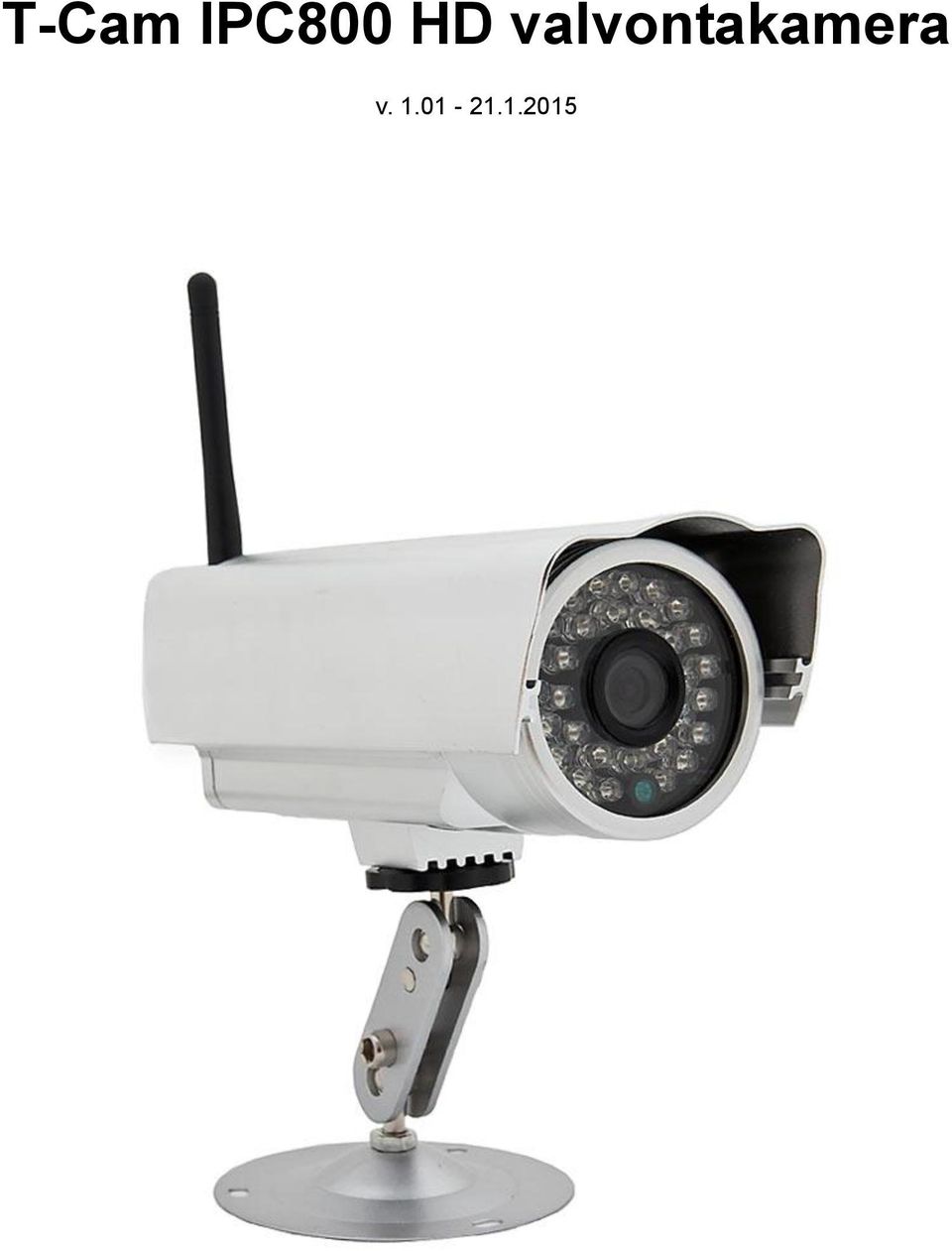

1 T-Cam IPC800 HD valvontakamera v

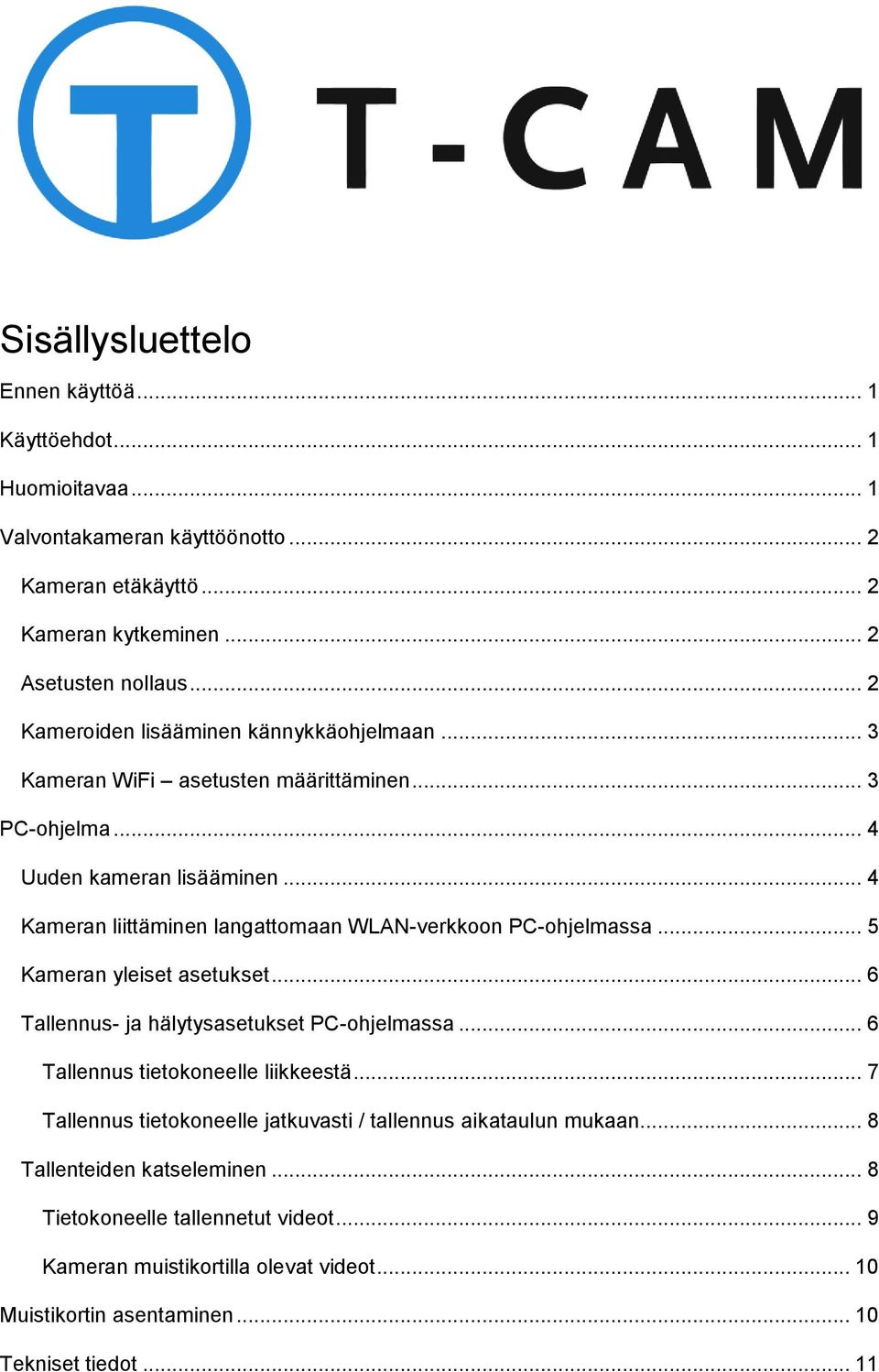

2 Sisällysluettelo Ennen käyttöä... 1 Käyttöehdot... 1 Huomioitavaa... 1 Valvontakameran käyttöönotto... 2 Kameran etäkäyttö... 2 Kameran kytkeminen... 2 Asetusten nollaus... 2 Kameroiden lisääminen kännykkäohjelmaan... 3 Kameran WiFi asetusten määrittäminen... 3 PC-ohjelma... 4 Uuden kameran lisääminen... 4 Kameran liittäminen langattomaan WLAN-verkkoon PC-ohjelmassa... 5 Kameran yleiset asetukset... 6 Tallennus- ja hälytysasetukset PC-ohjelmassa... 6 Tallennus tietokoneelle liikkeestä... 7 Tallennus tietokoneelle jatkuvasti / tallennus aikataulun mukaan... 8 Tallenteiden katseleminen... 8 Tietokoneelle tallennetut videot... 9 Kameran muistikortilla olevat videot Muistikortin asentaminen Tekniset tiedot... 11

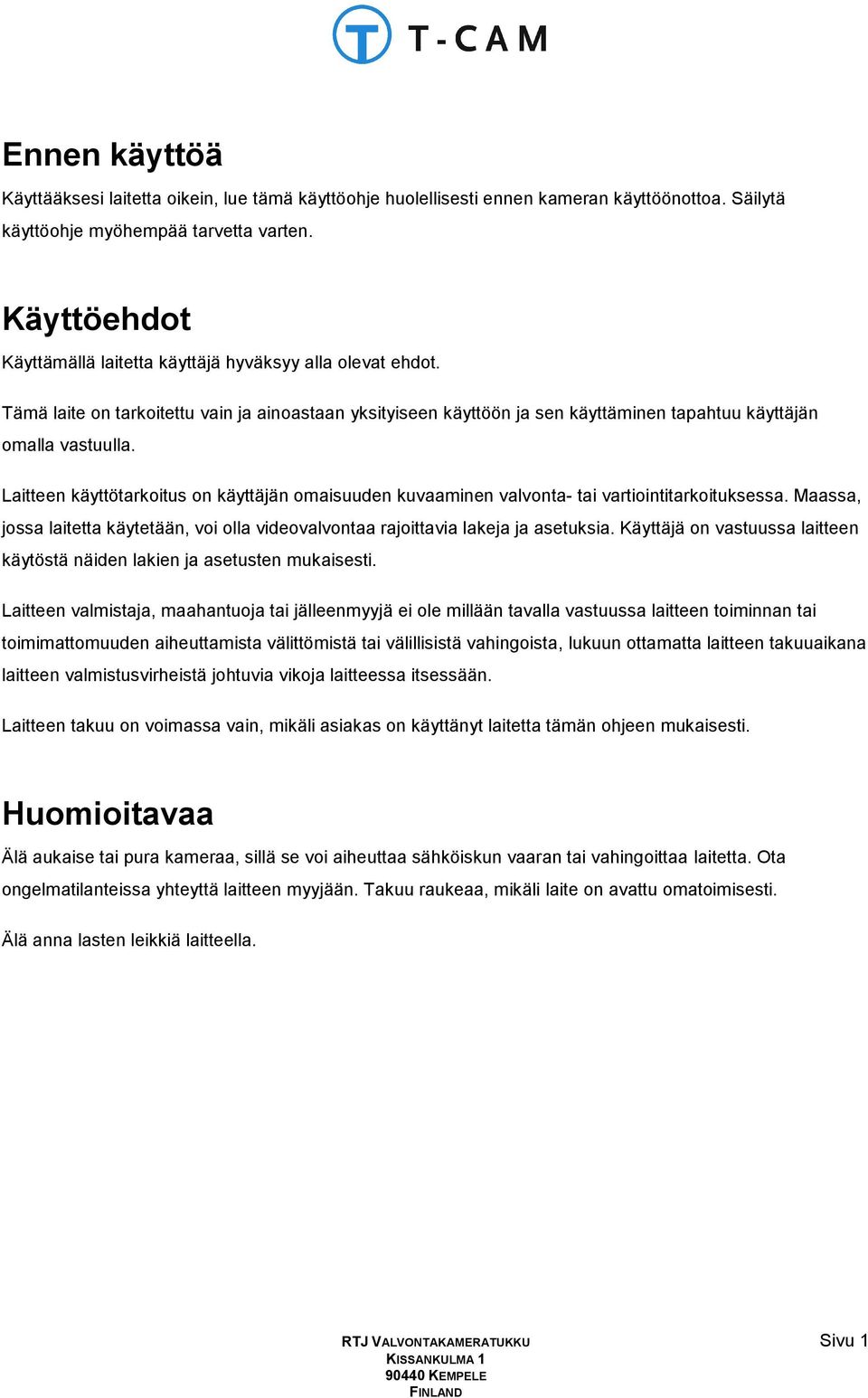

3 Ennen käyttöä Käyttääksesi laitetta oikein, lue tämä käyttöohje huolellisesti ennen kameran käyttöönottoa. Säilytä käyttöohje myöhempää tarvetta varten. Käyttöehdot Käyttämällä laitetta käyttäjä hyväksyy alla olevat ehdot. Tämä laite on tarkoitettu vain ja ainoastaan yksityiseen käyttöön ja sen käyttäminen tapahtuu käyttäjän omalla vastuulla. Laitteen käyttötarkoitus on käyttäjän omaisuuden kuvaaminen valvonta- tai vartiointitarkoituksessa. Maassa, jossa laitetta käytetään, voi olla videovalvontaa rajoittavia lakeja ja asetuksia. Käyttäjä on vastuussa laitteen käytöstä näiden lakien ja asetusten mukaisesti. Laitteen valmistaja, maahantuoja tai jälleenmyyjä ei ole millään tavalla vastuussa laitteen toiminnan tai toimimattomuuden aiheuttamista välittömistä tai välillisistä vahingoista, lukuun ottamatta laitteen takuuaikana laitteen valmistusvirheistä johtuvia vikoja laitteessa itsessään. Laitteen takuu on voimassa vain, mikäli asiakas on käyttänyt laitetta tämän ohjeen mukaisesti. Huomioitavaa Älä aukaise tai pura kameraa, sillä se voi aiheuttaa sähköiskun vaaran tai vahingoittaa laitetta. Ota ongelmatilanteissa yhteyttä laitteen myyjään. Takuu raukeaa, mikäli laite on avattu omatoimisesti. Älä anna lasten leikkiä laitteella. RTJ VALVONTAKAMERATUKKU Sivu 1

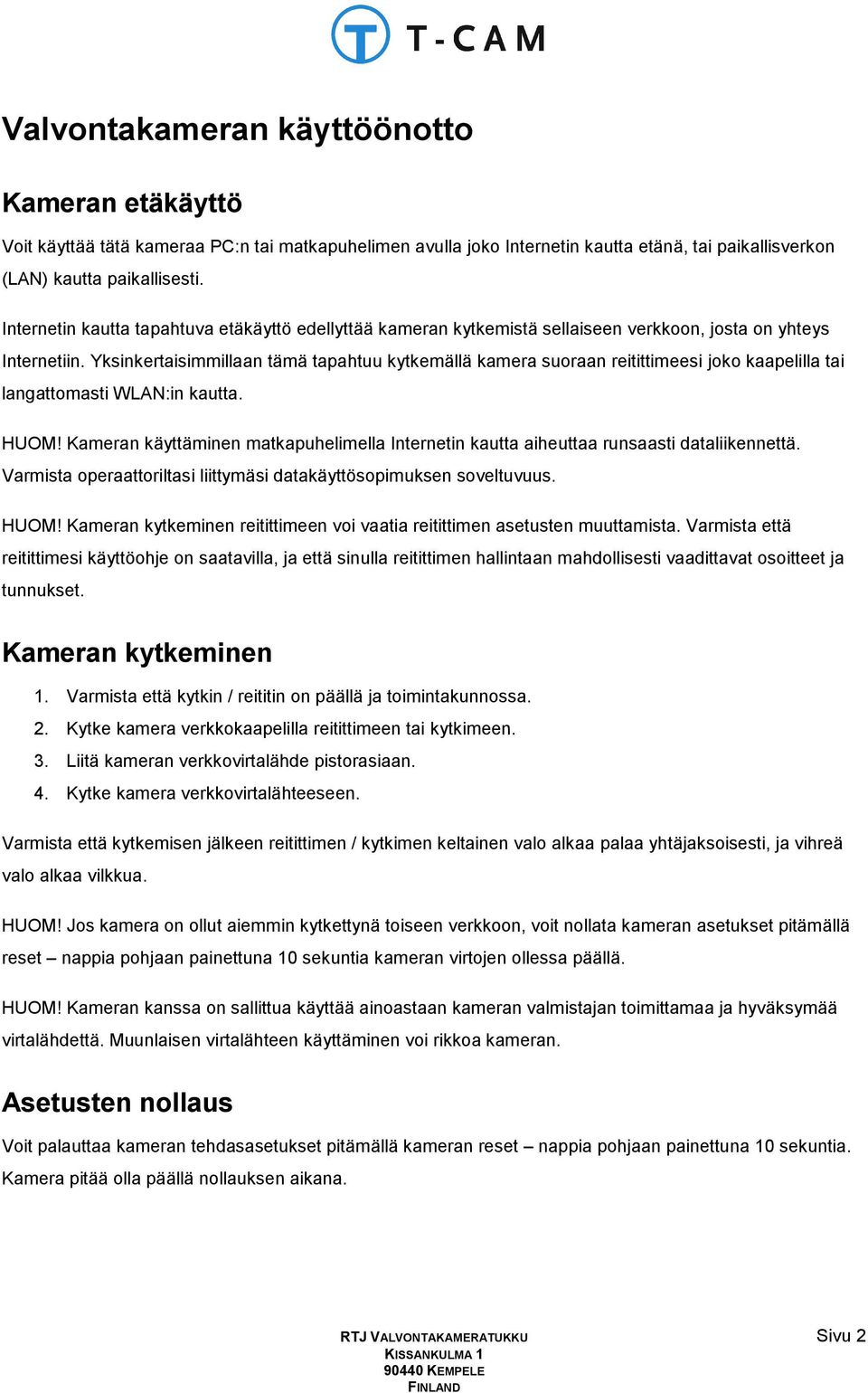

4 Valvontakameran käyttöönotto Kameran etäkäyttö Voit käyttää tätä kameraa PC:n tai matkapuhelimen avulla joko Internetin kautta etänä, tai paikallisverkon (LAN) kautta paikallisesti. Internetin kautta tapahtuva etäkäyttö edellyttää kameran kytkemistä sellaiseen verkkoon, josta on yhteys Internetiin. Yksinkertaisimmillaan tämä tapahtuu kytkemällä kamera suoraan reitittimeesi joko kaapelilla tai langattomasti WLAN:in kautta. HUOM! Kameran käyttäminen matkapuhelimella Internetin kautta aiheuttaa runsaasti dataliikennettä. Varmista operaattoriltasi liittymäsi datakäyttösopimuksen soveltuvuus. HUOM! Kameran kytkeminen reitittimeen voi vaatia reitittimen asetusten muuttamista. Varmista että reitittimesi käyttöohje on saatavilla, ja että sinulla reitittimen hallintaan mahdollisesti vaadittavat osoitteet ja tunnukset. Kameran kytkeminen 1. Varmista että kytkin / reititin on päällä ja toimintakunnossa. 2. Kytke kamera verkkokaapelilla reitittimeen tai kytkimeen. 3. Liitä kameran verkkovirtalähde pistorasiaan. 4. Kytke kamera verkkovirtalähteeseen. Varmista että kytkemisen jälkeen reitittimen / kytkimen keltainen valo alkaa palaa yhtäjaksoisesti, ja vihreä valo alkaa vilkkua. HUOM! Jos kamera on ollut aiemmin kytkettynä toiseen verkkoon, voit nollata kameran asetukset pitämällä reset nappia pohjaan painettuna 10 sekuntia kameran virtojen ollessa päällä. HUOM! Kameran kanssa on sallittua käyttää ainoastaan kameran valmistajan toimittamaa ja hyväksymää virtalähdettä. Muunlaisen virtalähteen käyttäminen voi rikkoa kameran. Asetusten nollaus Voit palauttaa kameran tehdasasetukset pitämällä kameran reset nappia pohjaan painettuna 10 sekuntia. Kamera pitää olla päällä nollauksen aikana. RTJ VALVONTAKAMERATUKKU Sivu 2

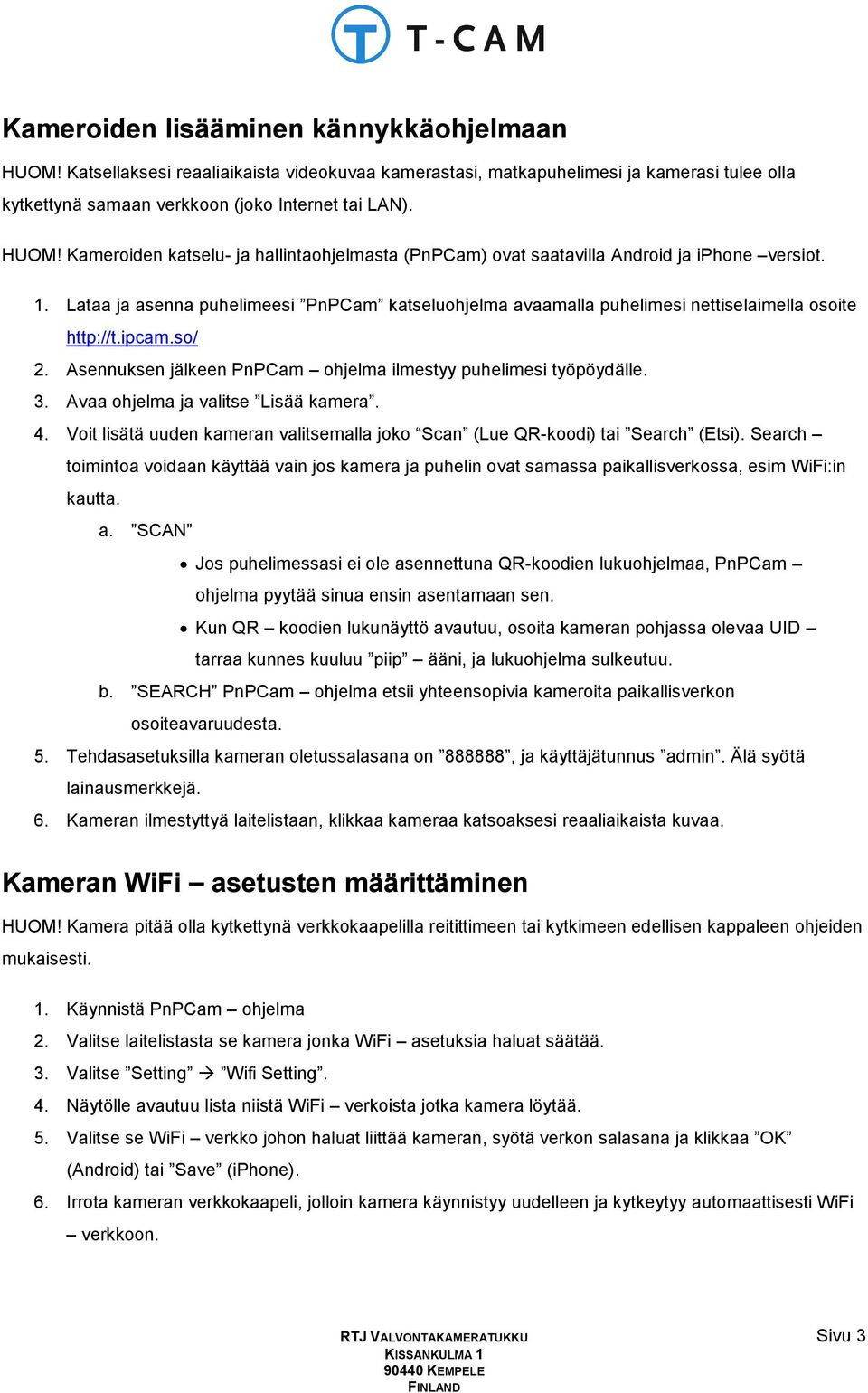

5 Kameroiden lisääminen kännykkäohjelmaan HUOM! Katsellaksesi reaaliaikaista videokuvaa kamerastasi, matkapuhelimesi ja kamerasi tulee olla kytkettynä samaan verkkoon (joko Internet tai LAN). HUOM! Kameroiden katselu- ja hallintaohjelmasta (PnPCam) ovat saatavilla Android ja iphone versiot. 1. Lataa ja asenna puhelimeesi PnPCam katseluohjelma avaamalla puhelimesi nettiselaimella osoite 2. Asennuksen jälkeen PnPCam ohjelma ilmestyy puhelimesi työpöydälle. 3. Avaa ohjelma ja valitse Lisää kamera. 4. Voit lisätä uuden kameran valitsemalla joko Scan (Lue QR-koodi) tai Search (Etsi). Search toimintoa voidaan käyttää vain jos kamera ja puhelin ovat samassa paikallisverkossa, esim WiFi:in kautta. a. SCAN Jos puhelimessasi ei ole asennettuna QR-koodien lukuohjelmaa, PnPCam ohjelma pyytää sinua ensin asentamaan sen. Kun QR koodien lukunäyttö avautuu, osoita kameran pohjassa olevaa UID tarraa kunnes kuuluu piip ääni, ja lukuohjelma sulkeutuu. b. SEARCH PnPCam ohjelma etsii yhteensopivia kameroita paikallisverkon osoiteavaruudesta. 5. Tehdasasetuksilla kameran oletussalasana on , ja käyttäjätunnus admin. Älä syötä lainausmerkkejä. 6. Kameran ilmestyttyä laitelistaan, klikkaa kameraa katsoaksesi reaaliaikaista kuvaa. Kameran WiFi asetusten määrittäminen HUOM! Kamera pitää olla kytkettynä verkkokaapelilla reitittimeen tai kytkimeen edellisen kappaleen ohjeiden mukaisesti. 1. Käynnistä PnPCam ohjelma 2. Valitse laitelistasta se kamera jonka WiFi asetuksia haluat säätää. 3. Valitse Setting Wifi Setting. 4. Näytölle avautuu lista niistä WiFi verkoista jotka kamera löytää. 5. Valitse se WiFi verkko johon haluat liittää kameran, syötä verkon salasana ja klikkaa OK (Android) tai Save (iphone). 6. Irrota kameran verkkokaapeli, jolloin kamera käynnistyy uudelleen ja kytkeytyy automaattisesti WiFi verkkoon. RTJ VALVONTAKAMERATUKKU Sivu 3

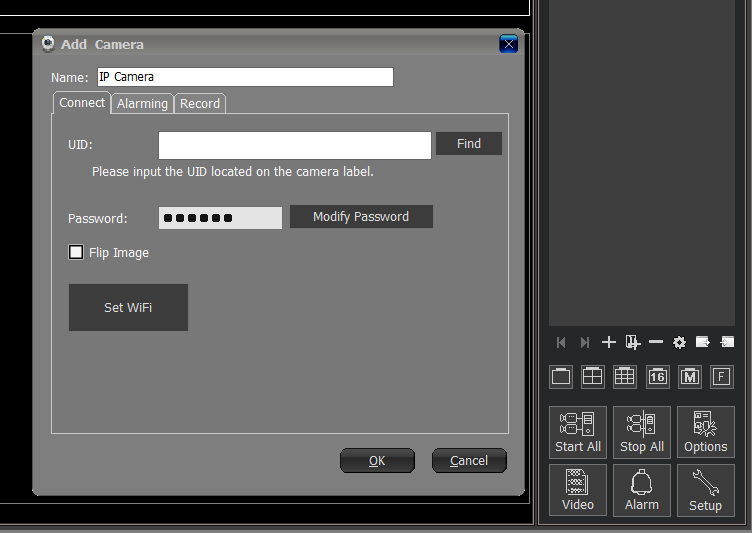

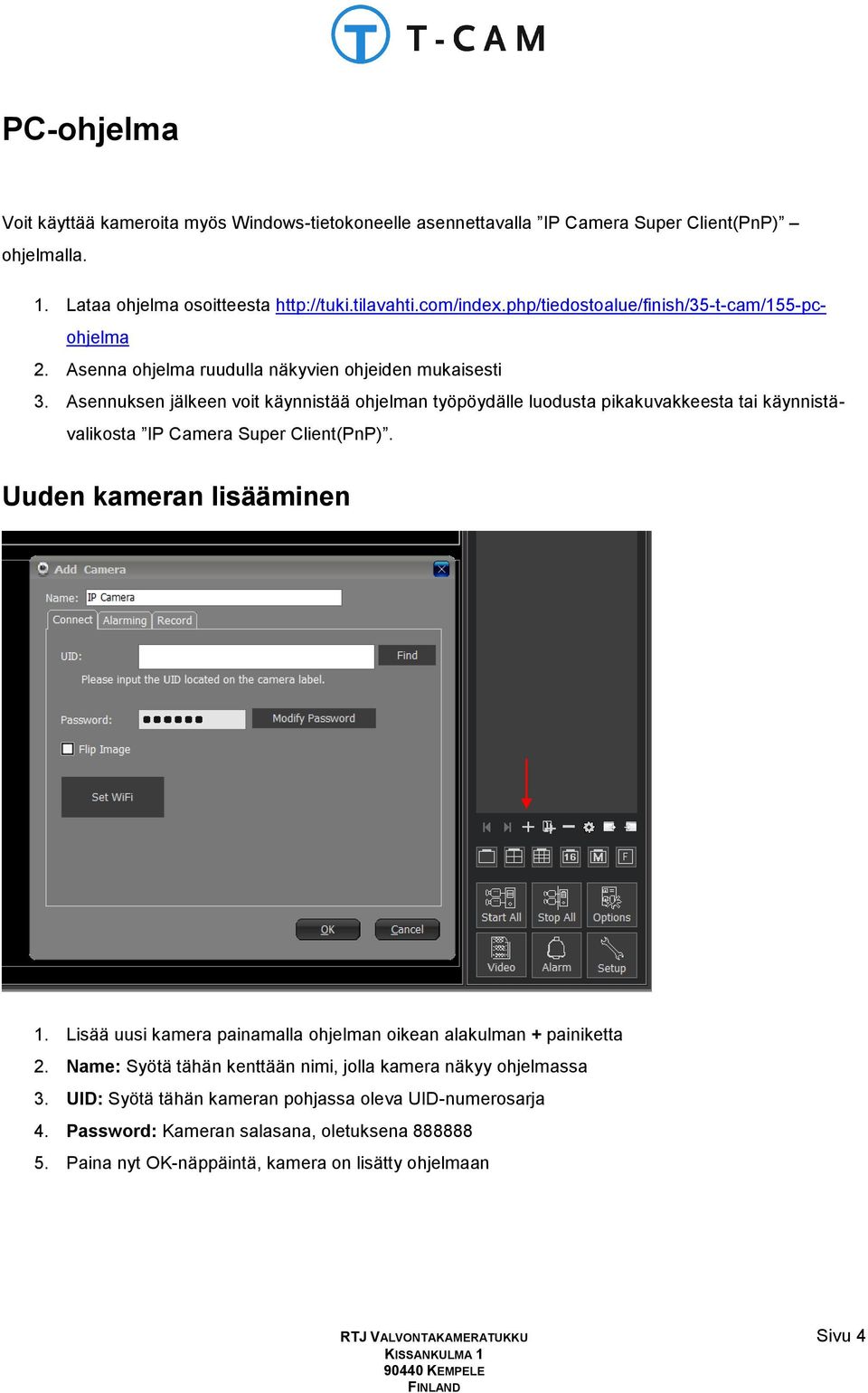

6 PC-ohjelma Voit käyttää kameroita myös Windows-tietokoneelle asennettavalla IP Camera Super Client(PnP) ohjelmalla. 1. Lataa ohjelma osoitteesta 2. Asenna ohjelma ruudulla näkyvien ohjeiden mukaisesti 3. Asennuksen jälkeen voit käynnistää ohjelman työpöydälle luodusta pikakuvakkeesta tai käynnistävalikosta IP Camera Super Client(PnP). Uuden kameran lisääminen 1. Lisää uusi kamera painamalla ohjelman oikean alakulman + painiketta 2. Name: Syötä tähän kenttään nimi, jolla kamera näkyy ohjelmassa 3. UID: Syötä tähän kameran pohjassa oleva UID-numerosarja 4. Password: Kameran salasana, oletuksena Paina nyt OK-näppäintä, kamera on lisätty ohjelmaan RTJ VALVONTAKAMERATUKKU Sivu 4

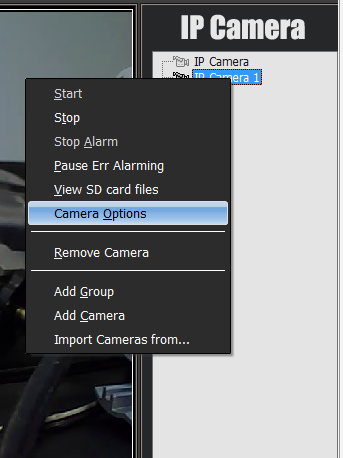

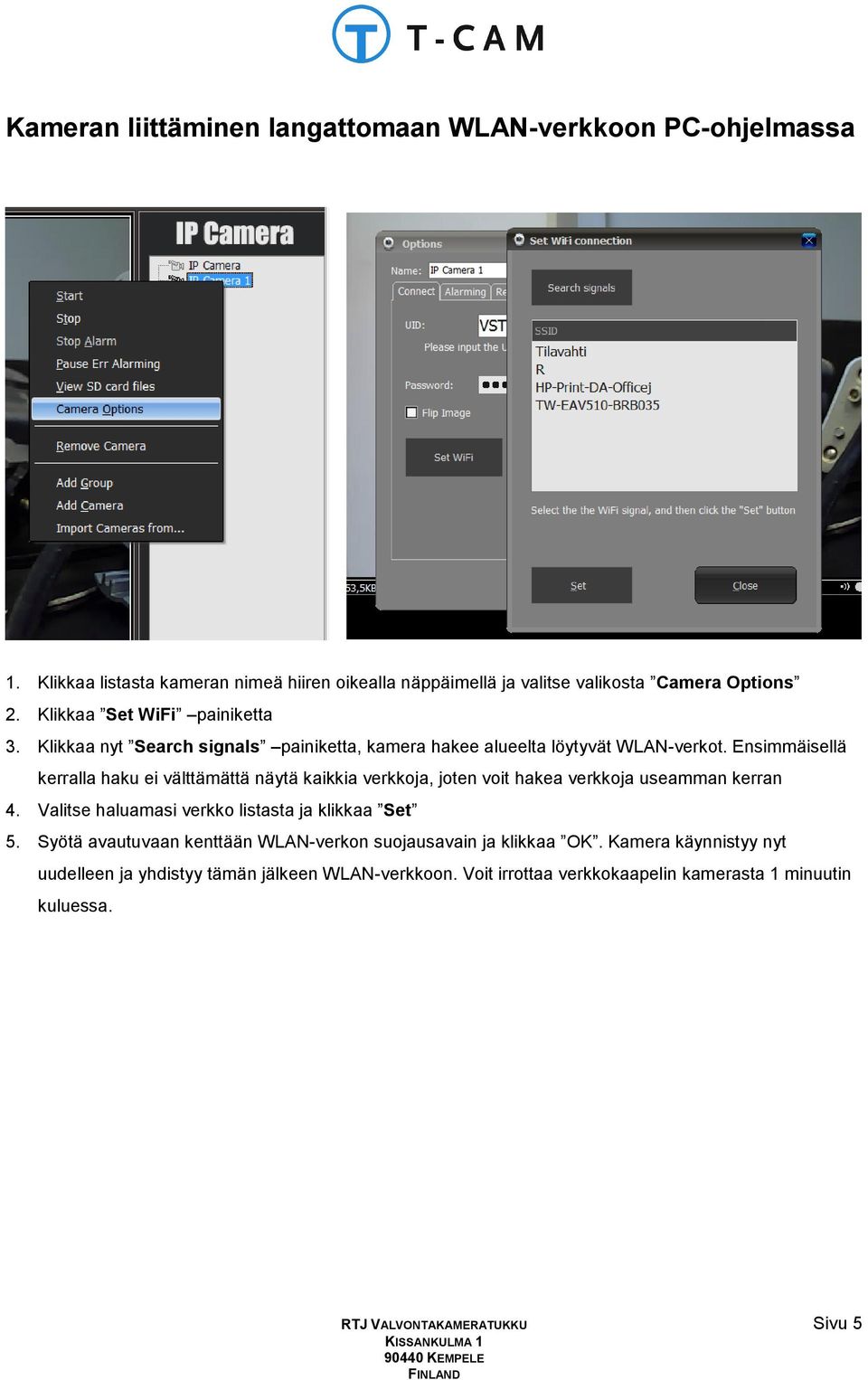

7 Kameran liittäminen langattomaan WLAN-verkkoon PC-ohjelmassa 1. Klikkaa listasta kameran nimeä hiiren oikealla näppäimellä ja valitse valikosta Camera Options 2. Klikkaa Set WiFi painiketta 3. Klikkaa nyt Search signals painiketta, kamera hakee alueelta löytyvät WLAN-verkot. Ensimmäisellä kerralla haku ei välttämättä näytä kaikkia verkkoja, joten voit hakea verkkoja useamman kerran 4. Valitse haluamasi verkko listasta ja klikkaa Set 5. Syötä avautuvaan kenttään WLAN-verkon suojausavain ja klikkaa OK. Kamera käynnistyy nyt uudelleen ja yhdistyy tämän jälkeen WLAN-verkkoon. Voit irrottaa verkkokaapelin kamerasta 1 minuutin kuluessa. RTJ VALVONTAKAMERATUKKU Sivu 5

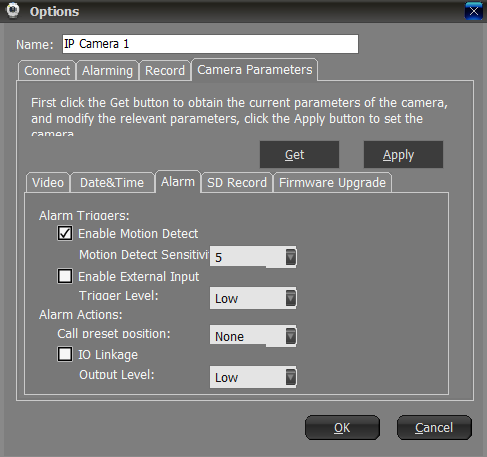

8 Kameran yleiset asetukset Voit säätää kameran yleisiä asetuksia suoraan PC-ohjelmasta. 1. Siirry kameran asetuksissa Camera Parameters välilehdelle 2. Hae kamerasta sen nykyiset asetukset klikkaamalla Get painiketta 3. Video välilehdellä voit säätää kameran videoasetuksia, kuten resoluution ja bitraten 4. Date&Time välilehdeltä voit valita kameran aikavyöhykkeen. Suositeltavaa on käyttää Sync with NTP server valintaa 5. Alarm välilehdeltä voit aktivoida kameran liikkeentunnistuksen valitsemalla Enable Motion Detect 6. Mikäli kamerassasi on muistikortti, voit määritellä sen asetukset SD Record -välilehdeltä (jatkuva tallennus laitteen muistikortille) Huom! Vahvista asetukset aina klikkaamalla Apply painiketta, jolloin ne lähetetään kameraan. Paina tämän jälkeen OK. Tallennus- ja hälytysasetukset PC-ohjelmassa Halutessasi kameran tallentavan videota liikkeestä tai jatkuvasti, noudata seuraavia ohjeita. Kamera voi tallentaa videota itsenäisesti kameran muistikortille tai suoraan tietokoneelle ohjelman avulla. RTJ VALVONTAKAMERATUKKU Sivu 6

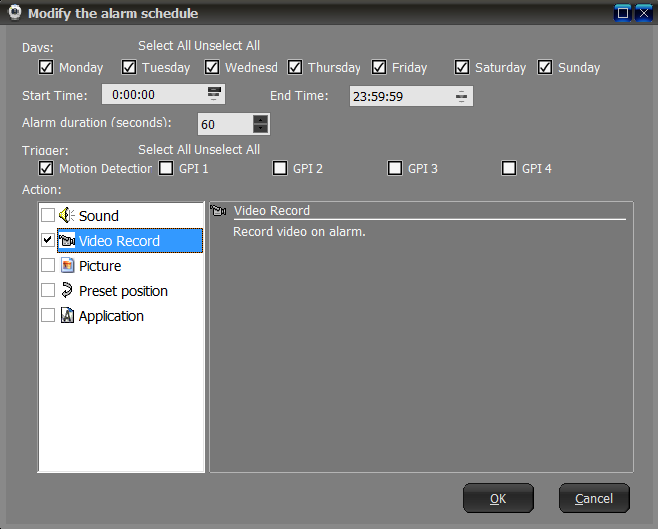

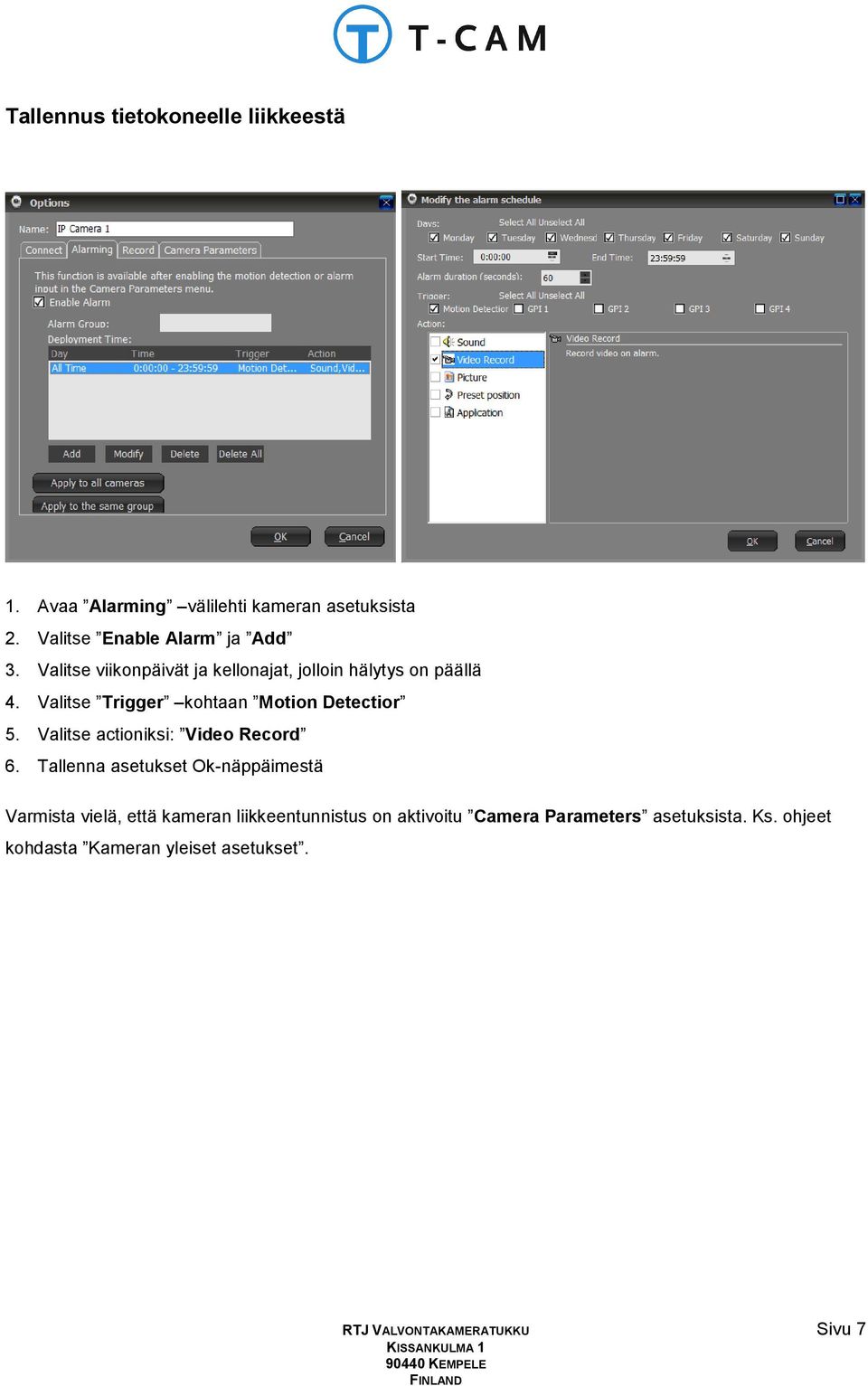

9 Tallennus tietokoneelle liikkeestä 1. Avaa Alarming välilehti kameran asetuksista 2. Valitse Enable Alarm ja Add 3. Valitse viikonpäivät ja kellonajat, jolloin hälytys on päällä 4. Valitse Trigger kohtaan Motion Detectior 5. Valitse actioniksi: Video Record 6. Tallenna asetukset Ok-näppäimestä Varmista vielä, että kameran liikkeentunnistus on aktivoitu Camera Parameters asetuksista. Ks. ohjeet kohdasta Kameran yleiset asetukset. RTJ VALVONTAKAMERATUKKU Sivu 7

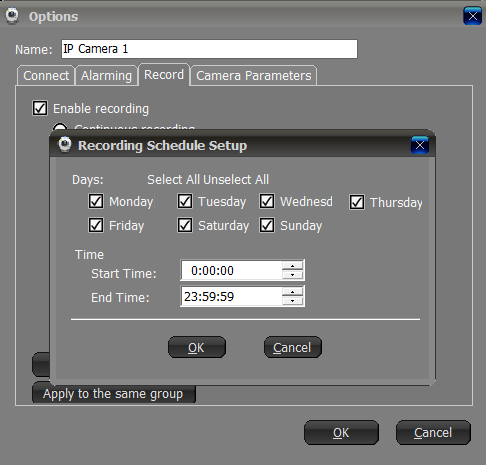

10 Tallennus tietokoneelle jatkuvasti / tallennus aikataulun mukaan 1. Valitse kameran asetuksista Record välilehti ja valitse Enable recording 2. Mikäli haluat jatkuvan tallennuksen, valitse Continuous recording 3. Mikäli haluat ajastaa tallennuksen valitse Scheduled recording a. Lisää uusi ajastus klikkaamalla Add b. Valitse viikonpäivä, aloitus- ja lopetusaika ja klikkaa OK c. Voit lisätä useita ajastuksia, jokaiselle viikonpäivälle oman tai kaikille yhteisen Tallenteiden katseleminen Voit katsella kameran tallentamia videoita suoraan PC-ohjelmasta. RTJ VALVONTAKAMERATUKKU Sivu 8

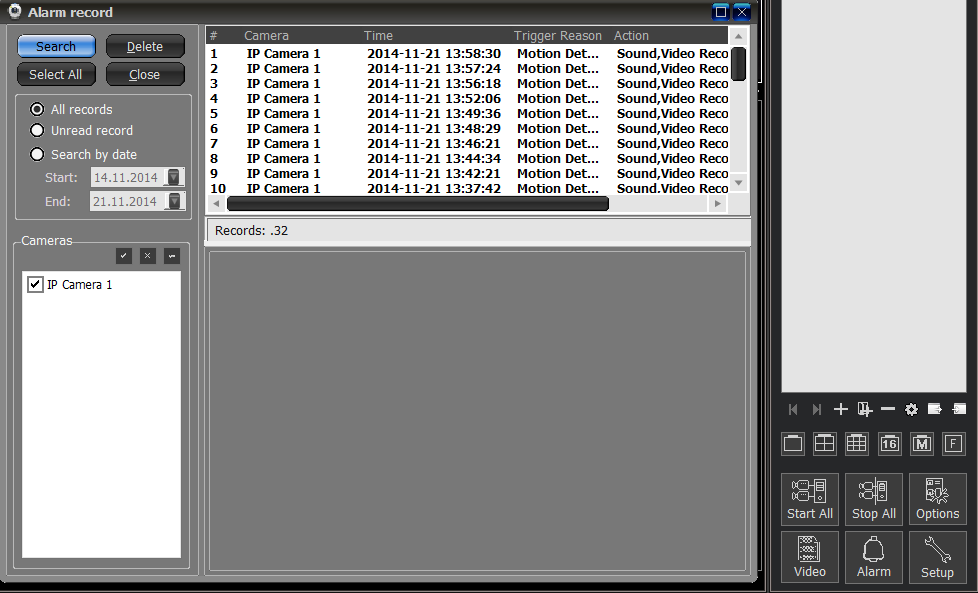

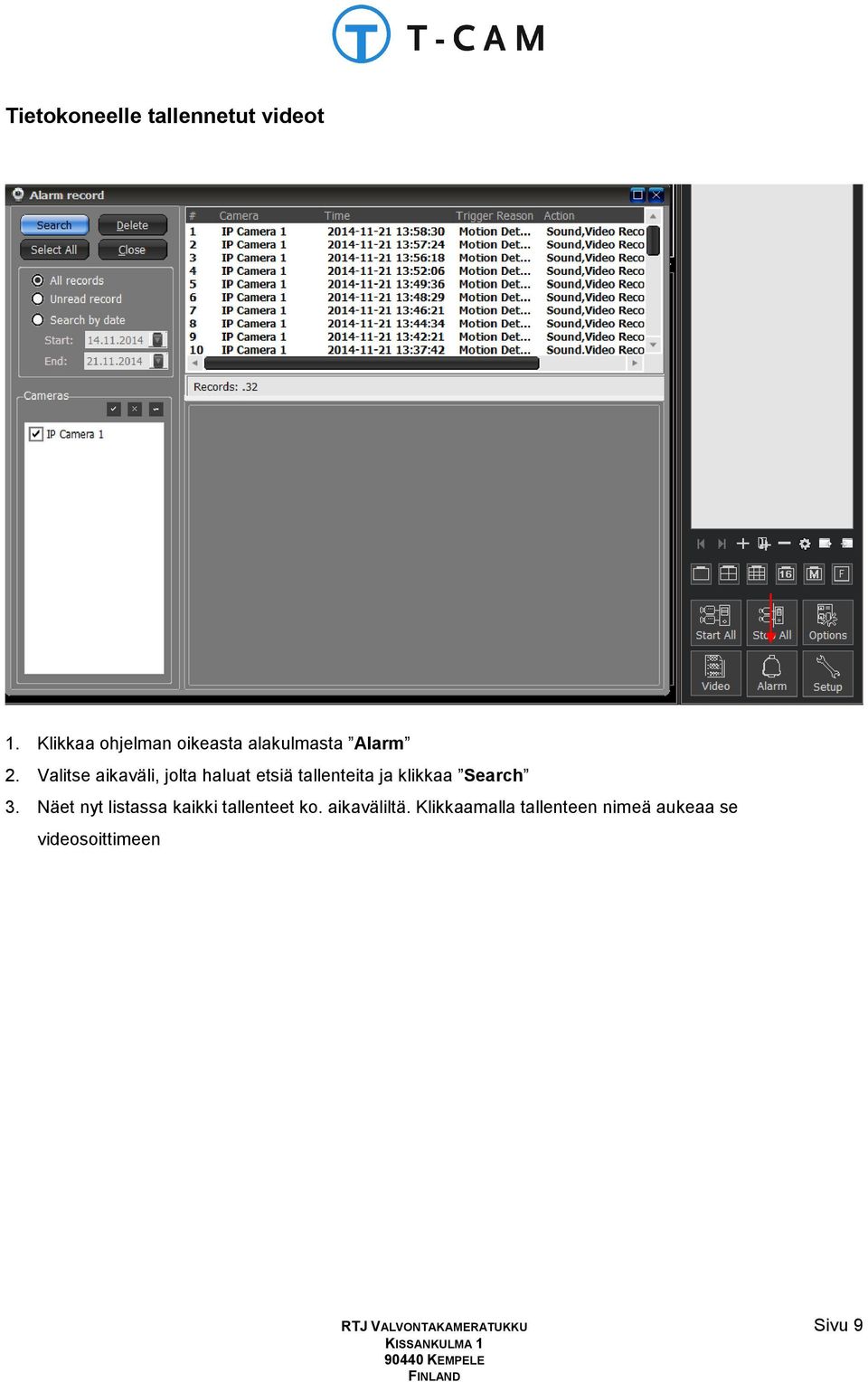

11 Tietokoneelle tallennetut videot 1. Klikkaa ohjelman oikeasta alakulmasta Alarm 2. Valitse aikaväli, jolta haluat etsiä tallenteita ja klikkaa Search 3. Näet nyt listassa kaikki tallenteet ko. aikaväliltä. Klikkaamalla tallenteen nimeä aukeaa se videosoittimeen RTJ VALVONTAKAMERATUKKU Sivu 9

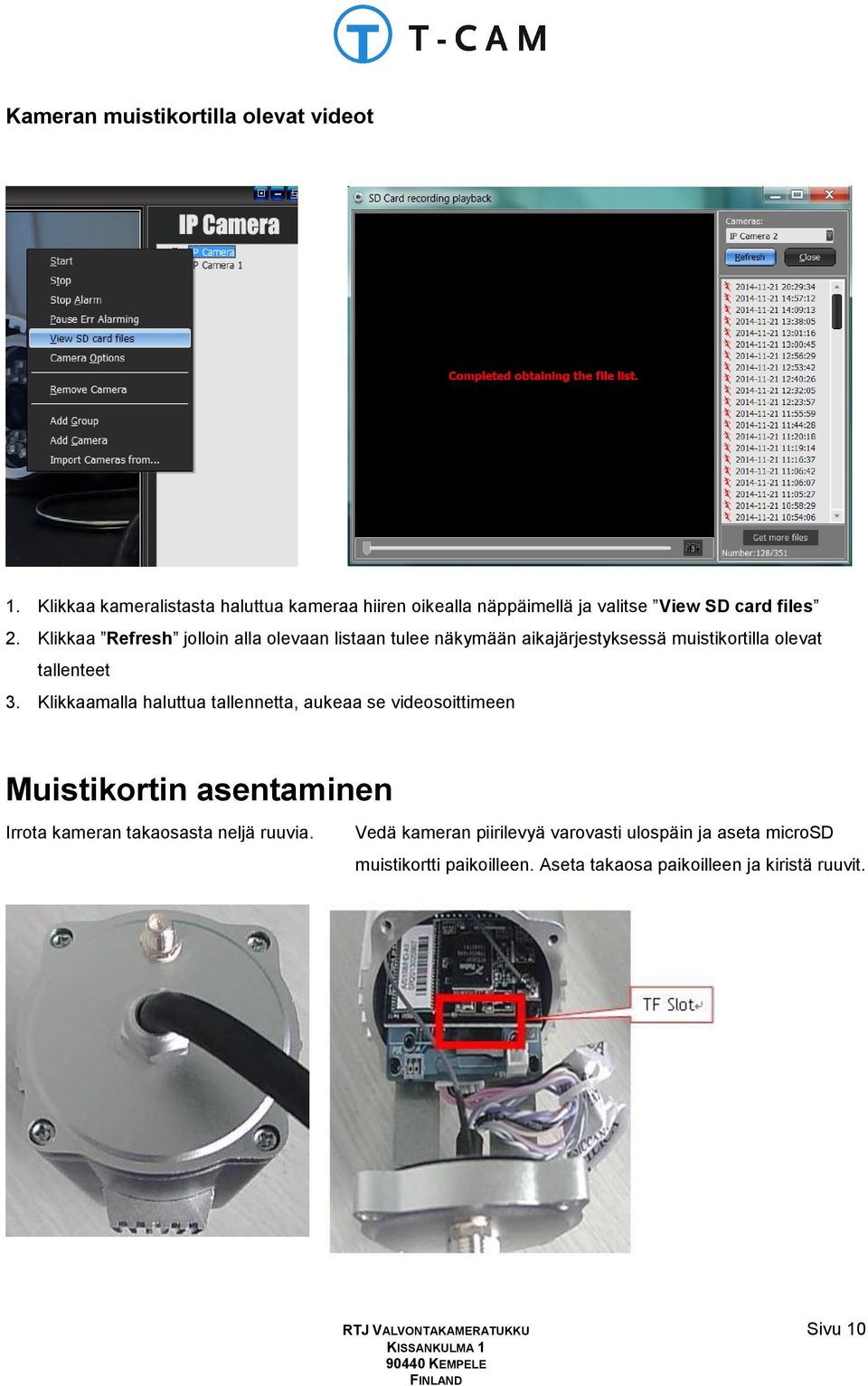

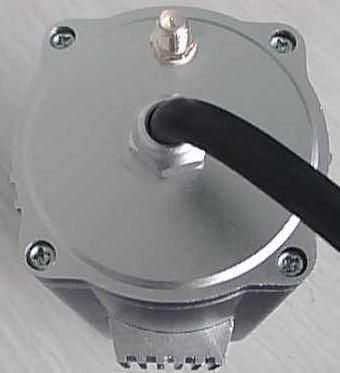

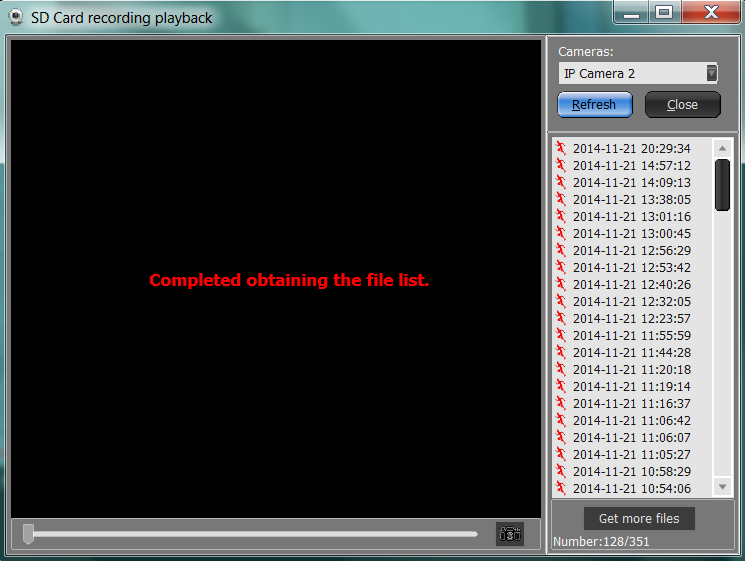

12 Kameran muistikortilla olevat videot 1. Klikkaa kameralistasta haluttua kameraa hiiren oikealla näppäimellä ja valitse View SD card files 2. Klikkaa Refresh jolloin alla olevaan listaan tulee näkymään aikajärjestyksessä muistikortilla olevat tallenteet 3. Klikkaamalla haluttua tallennetta, aukeaa se videosoittimeen Muistikortin asentaminen Irrota kameran takaosasta neljä ruuvia. Vedä kameran piirilevyä varovasti ulospäin ja aseta microsd muistikortti paikoilleen. Aseta takaosa paikoilleen ja kiristä ruuvit. RTJ VALVONTAKAMERATUKKU Sivu 10

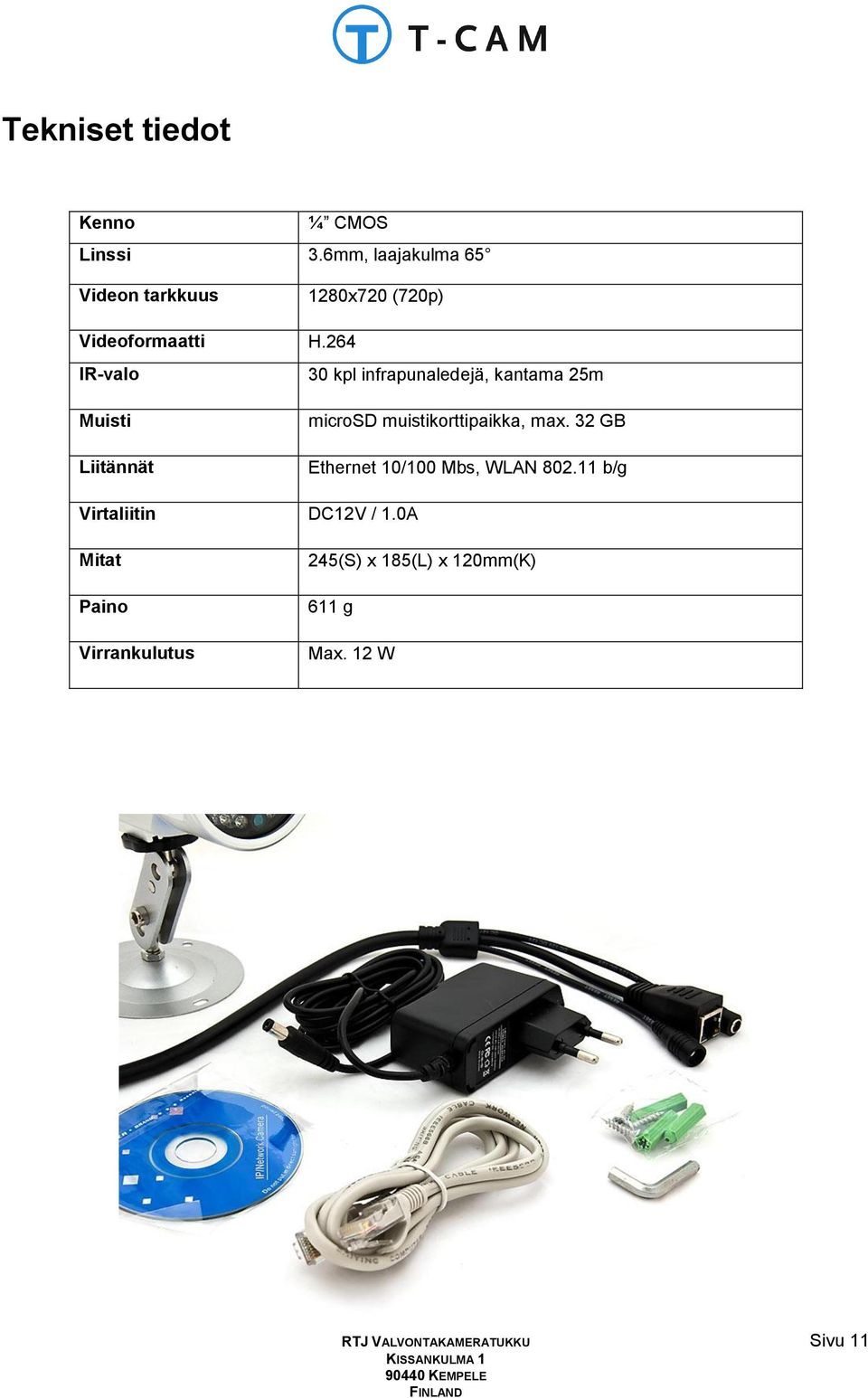

13 Tekniset tiedot Kenno ¼ CMOS Linssi 3.6mm, laajakulma 65 Videon tarkkuus 1280x720 (720p) Videoformaatti H.264 IR-valo 30 kpl infrapunaledejä, kantama 25m Muisti Liitännät microsd muistikorttipaikka, max. 32 GB Ethernet 10/100 Mbs, WLAN b/g Virtaliitin DC12V / 1.0A Mitat Paino Virrankulutus 245(S) x 185(L) x 120mm(K) 611 g Max. 12 W RTJ VALVONTAKAMERATUKKU Sivu 11
