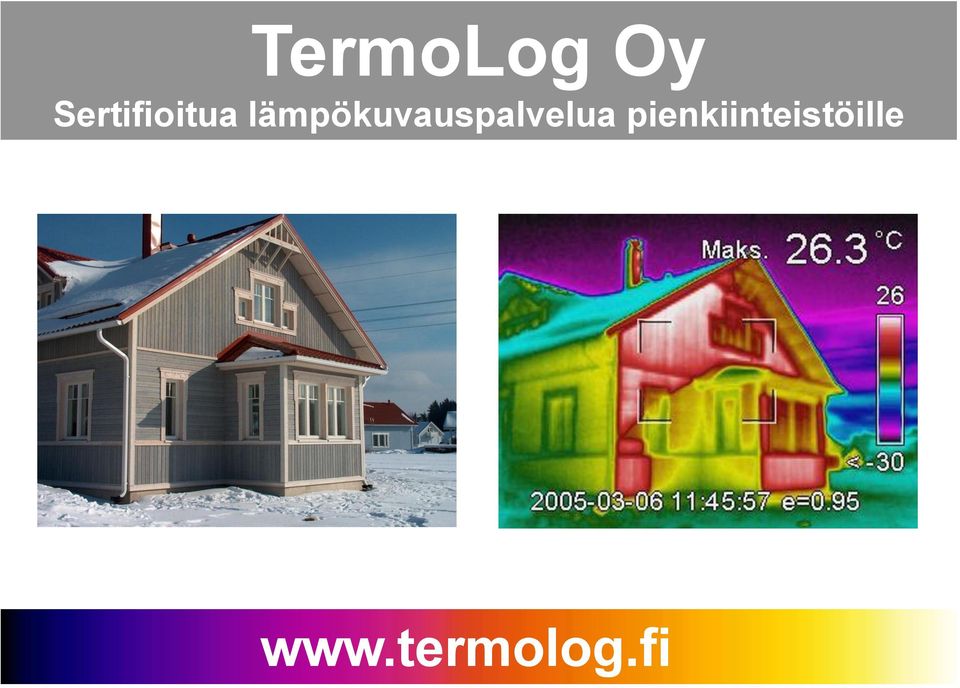

1 TermoLog Oy Sertifioitua lämpökuvauspalvelua pienkiinteistöille

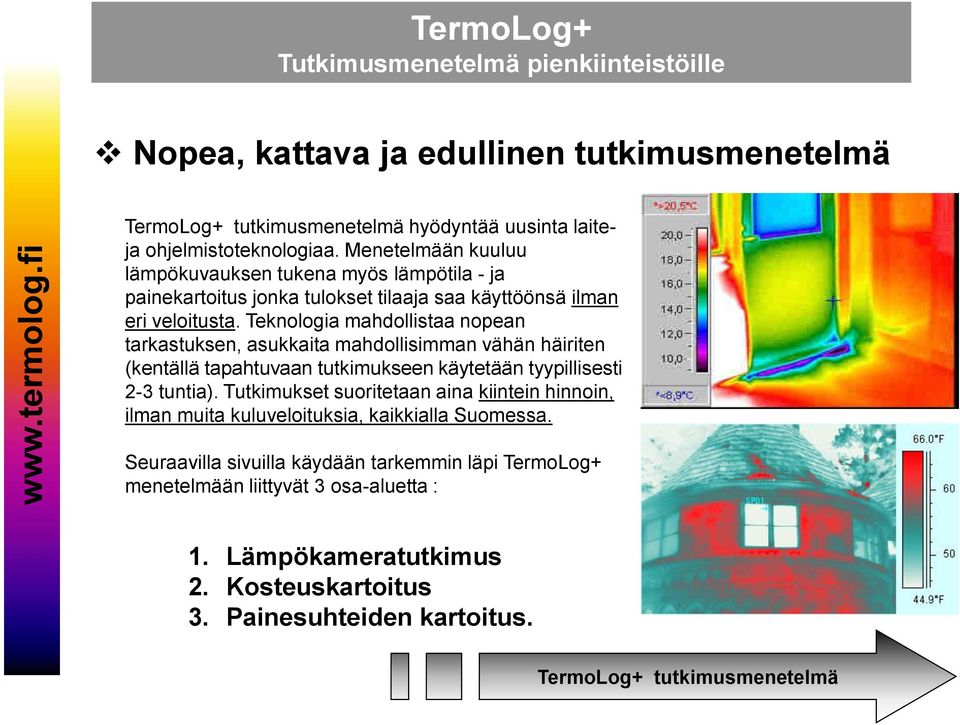

2 Nopea, kattava ja edullinen tutkimusmenetelmä tutkimusmenetelmä hyödyntää uusinta laiteja ohjelmistoteknologiaa. Menetelmään kuuluu lämpökuvauksen tukena myös lämpötila - ja painekartoitus jonka tulokset tilaaja saa käyttöönsä ilman eri veloitusta. Teknologia mahdollistaa nopean tarkastuksen, asukkaita mahdollisimman vähän häiriten (kentällä tapahtuvaan tutkimukseen käytetään tyypillisesti 2-3 tuntia). Tutkimukset suoritetaan aina kiintein hinnoin, ilman muita kuluveloituksia, kaikkialla Suomessa. Seuraavilla sivuilla käydään tarkemmin läpi menetelmään liittyvät 3 osa-aluetta : 1. Lämpökameratutkimus 2. Kosteuskartoitus 3. Painesuhteiden kartoitus. tutkimusmenetelmä

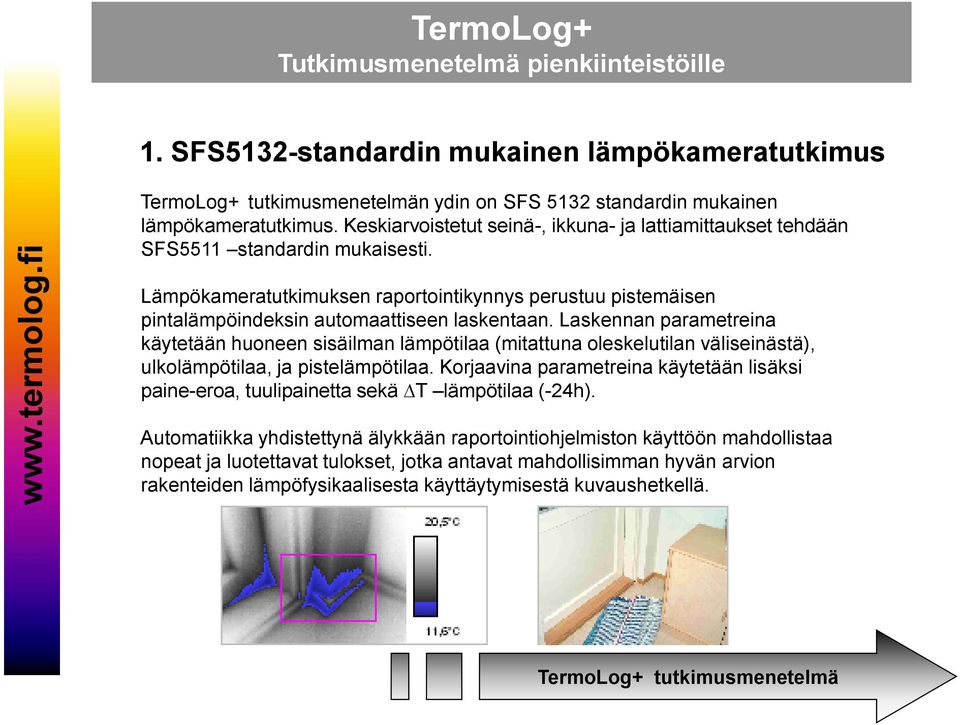

3 1. SFS5132-standardin mukainen lämpökameratutkimus tutkimusmenetelmän ydin on SFS 5132 standardin mukainen lämpökameratutkimus. Keskiarvoistetut seinä-, ikkuna- ja lattiamittaukset tehdään SFS5511 standardin mukaisesti. Lämpökameratutkimuksen raportointikynnys perustuu pistemäisen pintalämpöindeksin automaattiseen laskentaan. Laskennan parametreina käytetään huoneen sisäilman lämpötilaa (mitattuna oleskelutilan väliseinästä), ulkolämpötilaa, ja pistelämpötilaa. Korjaavina parametreina käytetään lisäksi paine-eroa, tuulipainetta sekä T lämpötilaa (-24h). Automatiikka yhdistettynä älykkään raportointiohjelmiston käyttöön mahdollistaa nopeat ja luotettavat tulokset, jotka antavat mahdollisimman hyvän arvion rakenteiden lämpöfysikaalisesta käyttäytymisestä kuvaushetkellä. tutkimusmenetelmä

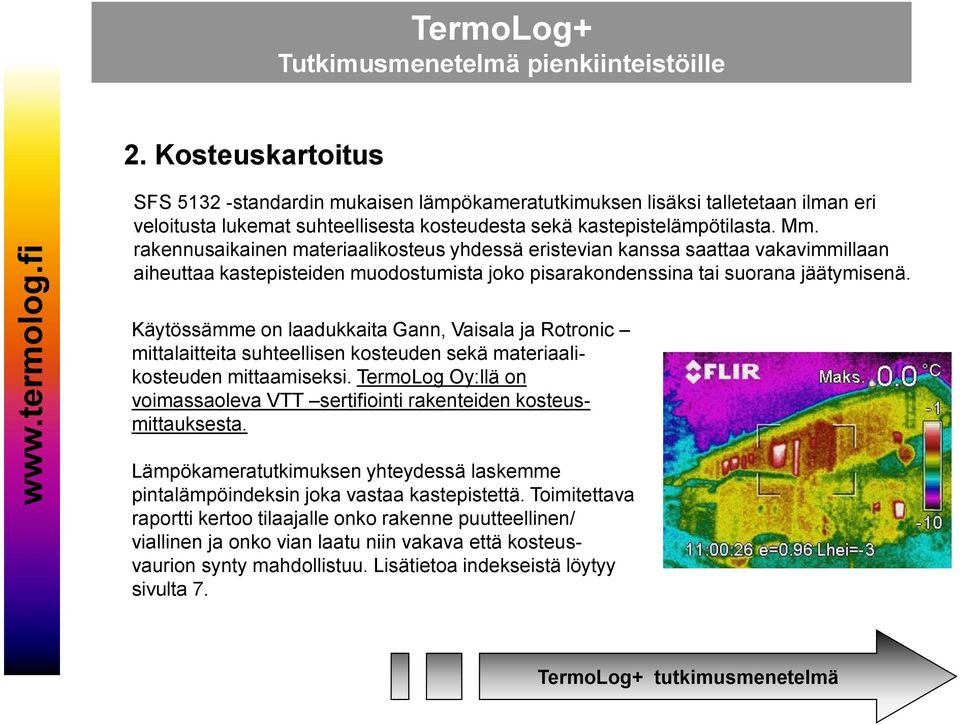

4 2. Kosteuskartoitus SFS standardin mukaisen lämpökameratutkimuksen lisäksi talletetaan ilman eri veloitusta lukemat suhteellisesta kosteudesta sekä kastepistelämpötilasta. Mm. rakennusaikainen materiaalikosteus yhdessä eristevian kanssa saattaa vakavimmillaan aiheuttaa kastepisteiden muodostumista joko pisarakondenssina tai suorana jäätymisenä. Käytössämme on laadukkaita Gann, Vaisala ja Rotronic mittalaitteita suhteellisen kosteuden sekä materiaalikosteuden mittaamiseksi. TermoLog Oy:llä on voimassaoleva VTT sertifiointi rakenteiden kosteusmittauksesta. Lämpökameratutkimuksen yhteydessä laskemme pintalämpöindeksin joka vastaa kastepistettä. Toimitettava raportti kertoo tilaajalle onko rakenne puutteellinen/ viallinen ja onko vian laatu niin vakava että kosteusvaurion synty mahdollistuu. Lisätietoa indekseistä löytyy sivulta 7. tutkimusmenetelmä

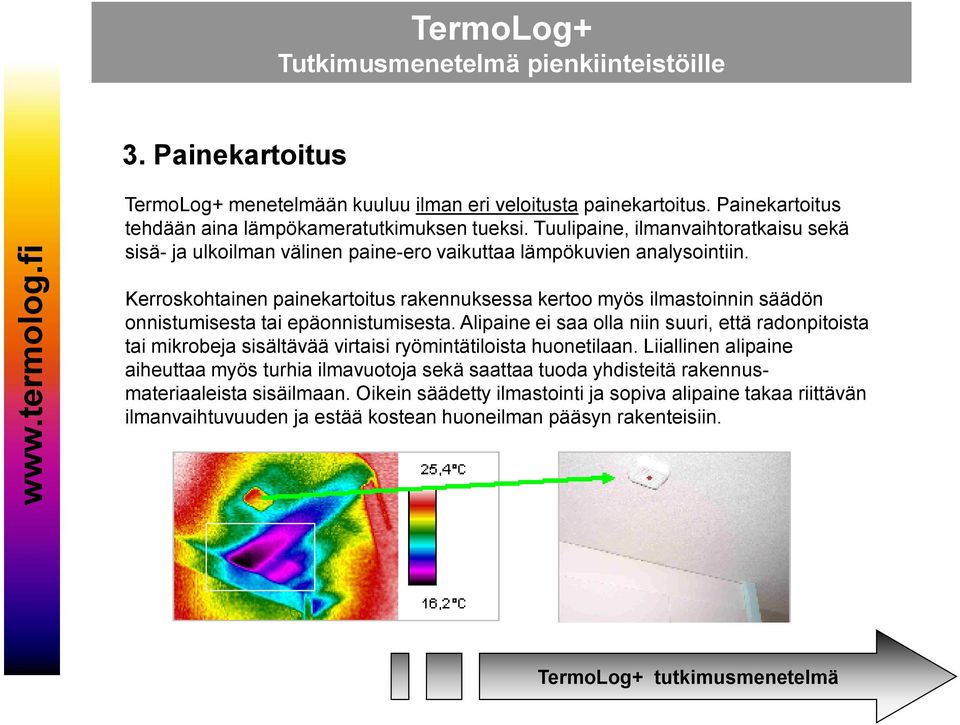

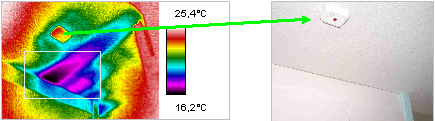

5 3. Painekartoitus menetelmään kuuluu ilman eri veloitusta painekartoitus. Painekartoitus tehdään aina lämpökameratutkimuksen tueksi. Tuulipaine, ilmanvaihtoratkaisu sekä sisä- ja ulkoilman välinen paine-ero vaikuttaa lämpökuvien analysointiin. Kerroskohtainen painekartoitus rakennuksessa kertoo myös ilmastoinnin säädön onnistumisesta tai epäonnistumisesta. Alipaine ei saa olla niin suuri, että radonpitoista tai mikrobeja sisältävää virtaisi ryömintätiloista huonetilaan. Liiallinen alipaine aiheuttaa myös turhia ilmavuotoja sekä saattaa tuoda yhdisteitä rakennusmateriaaleista sisäilmaan. Oikein säädetty ilmastointi ja sopiva alipaine takaa riittävän ilmanvaihtuvuuden ja estää kostean huoneilman pääsyn rakenteisiin. tutkimusmenetelmä

6 raportointi Tarkastuksen jälkeen laitteistojen tallettamat tiedot sekä äänikommentit syötetään raportointiohjelmistoon. Raportti toimitetaan tilaajalle aina kattavana ja standardimuotoisena. Raportti toimitetaan sähköisellä medialla tai haluttaessa paperitulosteena. Raportti halutussa muodossa sisältyy aina veloituksetta pakettiin.

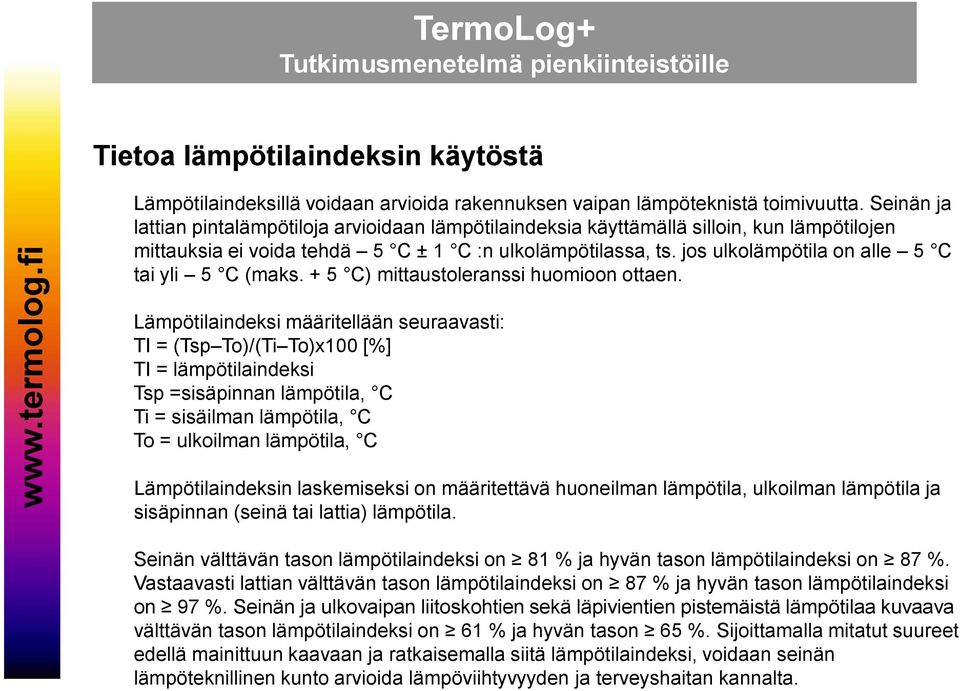

7 Tietoa lämpötilaindeksin käytöstä Lämpötilaindeksillä voidaan arvioida rakennuksen vaipan lämpöteknistä toimivuutta. Seinän ja lattian pintalämpötiloja arvioidaan lämpötilaindeksia käyttämällä silloin, kun lämpötilojen mittauksia ei voida tehdä 5 C ± 1 C :n ulkolämpötilassa, ts. jos ulkolämpötila on alle 5 C tai yli 5 C (maks. + 5 C) mittaustoleranssi huomioon ottaen. Lämpötilaindeksi määritellään seuraavasti: TI = (Tsp To)/(Ti To)x100 [%] TI = lämpötilaindeksi Tsp =sisäpinnan lämpötila, C Ti = sisäilman lämpötila, C To = ulkoilman lämpötila, C Lämpötilaindeksin laskemiseksi on määritettävä huoneilman lämpötila, ulkoilman lämpötila ja sisäpinnan (seinä tai lattia) lämpötila. Seinän välttävän tason lämpötilaindeksi on 81 % ja hyvän tason lämpötilaindeksi on 87 %. Vastaavasti lattian välttävän tason lämpötilaindeksi on 87 % ja hyvän tason lämpötilaindeksi on 97 %. Seinän ja ulkovaipan liitoskohtien sekä läpivientien pistemäistä lämpötilaa kuvaava välttävän tason lämpötilaindeksi on 61 % ja hyvän tason 65 %. Sijoittamalla mitatut suureet edellä mainittuun kaavaan ja ratkaisemalla siitä lämpötilaindeksi, voidaan seinän lämpöteknillinen kunto arvioida lämpöviihtyvyyden ja terveyshaitan kannalta.

8 TermoLog Oy tuottaa sertifioituja palveluja TermoLog Oy:n lämpökamerakuvaajilla ja rakennekosteusmittaajilla on Valtion teknisen tutkimuslaitoksen (VTT) henkilösertifiointi sekä American Society for Non-destructive Testing (ASNT) sertifiointi. Sertifiointi on voimaa myös tulkintaa vaativissa tilanteissa : kuvaajan puolueettomuus ja todennettu osaaminen, kaluston ajanmukaisuus sekä kalibrointitodistus yhdessä SFS standardin mukaisesti laaditun raportin kanssa on painava kokonaisuus missä tahansa tilanteessa. Lämpökuvaustutkimuksen tekijällä on kannettavanaan suuri vastuu. TermoLog Oy kantaa vastuun ja vastaa haasteeseen. Kiitos mielenkiinnostasi! TermoLog Oy Pekka Toivonen Puh info@termolog.fi Internet : TermoLog Oy Pekka Silvennoinen Puh termolog@live.fi Internet :
