Fysiikan laboratorio LÄMPÖKUVAUSRAPORTTI Tammirinteen vastaanottokoti Tammirinteentie VANTAA

Transkriptio

1 Fysiikan laboratorio LÄMPÖKUVAUSRAPORTTI Tammirinteen vastaanottokoti Tammirinteentie VANTAA

2 Fysiikan laboratorio Sisällys 1 Kohteen yleistiedot Kohde ja osoite Tutkimuksen tilaaja Tutkimuksen tavoite Tutkimuksen tekijä Tutkimusajankohta Lähtöarvot Mittausmenetelmät Lämpökuvaus Ilman olosuhteet Ulko- ja sisäilman olosuhteet Ohjeet ja määräykset Terveydelliset määräykset ja ohjeet Rakenteelliset määräykset ja ohjeet Raja-arvot Lämpökuvaus Sisäilma Lämpötila Paine-ero Lämpökuvien ja mittausraportin tulkinta Mittausraportti Lämpökuvauksen tulokset ja johtopäätökset... 7 Yhteenveto...12 Liitteet...13 Liite 1: Mittausraportti...13 Liite 2: Pohjapiirrostus...13 Hannu Turunen Vanha maantie Espoo 2 / 13

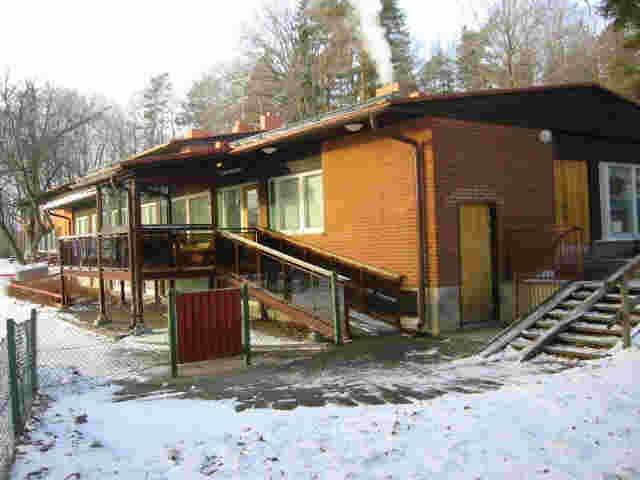

3 Fysiikan laboratorio Kohteen yleistiedot 1.1 Kohde ja osoite Tammirinteen vastaanottokoti Tammirinteentie Vantaa Alue: <-,0 C -9,0 C Piste: -14,7 C ,4 C 1.2 Tutkimuksen tilaaja Vantaan Kaupungin Tilakeskus, Talonsuunnittelu Arto Alanko, kaupunginarkkitehti 1.3 Tutkimuksen tavoite Tutkimuksen tavoitteena oli selvittää rakennuksen kuntoa otosmaisesti lämpökuvaamalla. Erikoisesti tutkittiin yläpohjan, ikkunoiden ja nurkkahuoneiden tilanne. 1.4 Tutkimuksen tekijä Fysiikan laboratorio Hannu Turunen Vanha maantie Espoo puh gsm fax Tutkimusajankohta Lämpökuvaus suoritettiin tiistaina aamupäivällä kello välisenä aikana. Hannu Turunen Vanha maantie Espoo 3 / 13

4 Fysiikan laboratorio Lähtöarvot 2.1 Mittausmenetelmät Lämpökuvaus Lämpökuvaus suoritettiin ThermaCam B2 lämpökameralla (Sarjanumero: ). Kamera on kalibroitu FLIR systems AB:llä Ruotsissa. Kameran mittaustarkkuus huoneenlämpötilan ympäristössä on ± 1 C. Lämpökuvaus suoritettiin sisäpuolelta otosmaisesti siten, että kuvattiin ne tilat, joissa on esiintynyt lämpötilapoikkeamia. Lämpökuva tallennettiin kohteista, joiden laskennallinen lämpöindeksi oli alle 70 sekä niistä kohteista, joista muutoin epäiltiin rakenteen Ilman olosuhteet Ulkoilman ja sisäilman lämpötila mitattiin Fluke 53II lämpötilamittarilla. Mittarin lämpötilan mittaustarkkuus on ± 0,2 C. Ulkoilman lämpötilan muuttuminen Vantaalla ennen kuvaus ajankohtaa tarkastettiin ilmatieteen laitoksen sääpalvelusta internetosoitteesta (kuva 1). Paine-ero rakennuksen vaipan yli mitattiin Veloci Calc Plus 8386A mittarilla (Sarjanumero: ). Mittalaite on kalibroitu lokakuussa 06. Paine-eromittauksen tarkkuus on ±1 Pa. Kuva 1: Ulkoilman lämpötilan muutokset 24 h ennen kuvausta. 2.2 Ulko- ja sisäilman olosuhteet Lämpökuvauksen aikana mitatut ulko- ja sisäilman lämpötilat sekä kuvaushetkellä vallinnut paine-ero on esitetty taulukossa 1. Taulukko 1: Kuvaushetkellä vallinneet sisä- ja ulkoilman olosuhteet. Kello Ulkolämpötila ( C) ( C) Lämpötilaero ( C) Paine-ero (Pa) 09: ,4,5 22,3 24,0 27,2 Kellari: ei mitattu 1. kerros: kerros: -9 Hannu Turunen Vanha maantie Espoo 4 / 13

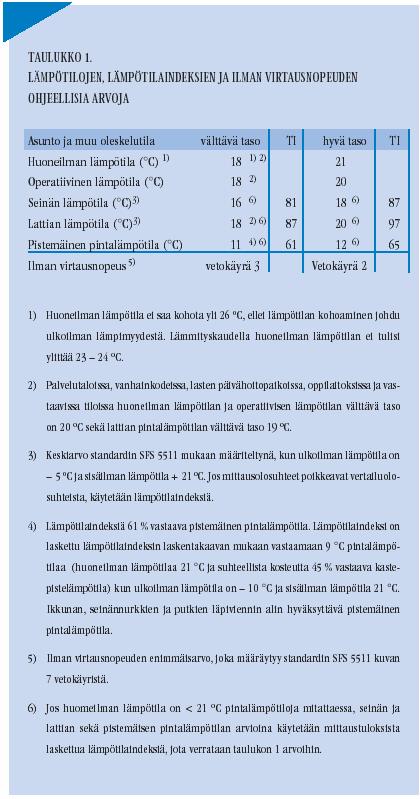

5 Fysiikan laboratorio Ohjeet ja määräykset 3.1 Terveydelliset määräykset ja ohjeet Terveydensuojelulaki(763/94) Luku 7 Asunnon ja muun oleskelutilan sekä yleisten alueiden terveydelliset vaatimukset 26 Asunnon ja muun oleskelutilan terveydelliset vaatimukset Asunnon ja muun sisätilan sisäilman puhtauden, lämpötilan, kosteuden, melun, ilmanvaihdon, valon, säteilyn ja muiden vastaavien olosuhteiden tulee olla sellaiset, ettei niistä aiheudu asunnossa tai sisätilassa oleskeleville terveyshaittaa. Terveydensuojeluasetus(1280/94) Luku 5 Asunnon ja muun oleskelutilan terveydelliset vaatimukset 15 Asunnon ja muun oleskelutilan terveellisyyden valvonta on kiinnitettävä huomiota, että rakennus on ottaen huomioon sen käyttötarkoitus riittävän tiivis ja siinä on riittävä lämmöneristys. Sosiaali- ja terveysministeriön opas 1:03 Asumisterveysohje (kts. sivun 6 taulukko) Sisäilmayhdistyksen julkaisu 5: Sisäilmastoluokitus 00 Hannu Turunen Vanha maantie Espoo 5 / 13

6 Fysiikan laboratorio Taulukko 2: Asumisterveysohje 1:03, Sosiaali- ja terveysministeriö, Helsinki 03, sivu 17. Hannu Turunen Vanha maantie Espoo 6 / 13

7 Fysiikan laboratorio Rakenteelliset määräykset ja ohjeet RakMK C3 Lämmöneristys Määräykset 03 Rakennuksen vaipan lämpötekniset vaatimukset RakMK D2 Rakennusten sisäilmasto ja ilmanvaihto Määräykset ja ohjeet 03 Lämpöolot, ilmanvaihto, melu ohjearvot RakMK D3 Rakennuksen energiatalous Määräykset ja ohjeet 1978 Sisäilman suunnittelun ohjeistus RT Rakennuksen sisäilmasto Sisäilman lämpöolot ja lämpökuormat 4 Raja-arvot 4.1 Lämpökuvaus Raja-arvoina käytetään Asumisterveysohjeessa 1:03 (edellisen sivun taulukko) esitettyjä ohjeellisia lämpötilaindeksilukemia (TI). Lämpötilaindeksillä arvioidaan rakenteen vaipan lämpöteknistä toimivuutta. Lämpötilaindeksi määritetään seinän ja lattian pintalämpötilalle, sekä pistemäiselle lämpötilalle seuraavasti: TSP TO TI = 0 [%], jossa Ti TO TI = lämpötilaindeksi T SP = sisäpinnan lämpötila, C T i = sisäilman lämpötila, C T O = ulkoilman lämpötila, C Pintalämpötilavaatimuksissa annetaan lattialle ja seinälle niiden keskimääräiset lämpötilavaatimukset. Keskimääräinen pintalämpötila määritetään standardin SFS 5511 mukaisesti. Hannu Turunen Vanha maantie Espoo 7 / 13

8 Fysiikan laboratorio Sisäilma Lämpötila Taulukossa 3 on esitetty sisäilmastoluokitus 00 mukaiset ilman laadun tavoitearvot sisäilmastoluokittain lämpötilan osalta. Taulukko 3: Sisäilmaluokituksen tavoitearvot lämpötiloille. S1 S2 S3 Huoneilman talvi lämpötila ( C) kesä Taulukossa S1 = yksilöllinen sisäilmasto, S2=hyvä sisäilmasto ja S3=tyydyttävä sisäilmasto Paine-ero Sisäilman ja ulkoilman välinen paine-ero aiheutuu kolmesta tekijästä: 1. Savupiippuilmiö, jonka aiheuttaman paine-eron suuruus riippuu, lämpötilaerosta ja rakennuksen korkeudesta. ( OC asteen lämpötilaero ja 2 kerroksinen rakennus = 3 Pa) 2. Ilmanvaihdon tasapainotuksesta. 3. Tuulen suunnasta ja voimakkuudesta. Sisäilman ja ulkoilman väliselle paine-erolle ei ole annettu selkeitä raja-arvoja. Ilmanvaihdon tasapainotus pyritään tekemään siten, että rakennukseen muodostuu noin Pa alipaine. Ylipaine aiheuttaa rakennuksen vaipassa kosteusvaurioriskin, etenkin puurakenteisissa taloissa. Ylipaineisessa talossa kosteaa sisäilmaa kulkeutuu esim. höyrynsulun epätiiviyskohdista rakenteisiin, jolloin sisäilmankosteus tiivistyy niihin. Liian suuri alipaine aiheuttaa korvausilmareittien muodostumisen rakennuksen vaipassa niihin kohtiin mihin sitä ei ole tarkoitettu. Tyypillisiä korvausilmareittejä ovat esim. valokatkaisijat, pistorasiat ja lattianrajat. Tämä aiheuttaa vedontunnetta. Hannu Turunen Vanha maantie Espoo 8 / 13

9 Fysiikan laboratorio Lämpökuvien ja mittausraportin tulkinta 5.1 Lämpökamera tallentaa kohteen pintalämpötilatiedot värikoodattuna. Kuvassa 1 on esitetty esimerkki lämpökuvasta. Eri värit kuvaavat pinnan lämpötilajakaumaa. Kuvan oikeassa reunassa oleva väripalkki ja lämpötila-asteikko esittävät lämpökuvassa esiintyvien värien ja pintalämpötilan välisen yhteyden. Erilaisilla työkaluilla on mahdollista määrittää kuvasta tai sen alueesta minimi-, maksimi-, keskiarvo- ja pistelämpötiloja. Mittausraportissa esitettävissä lämpökuvissa pyritään pitämään eri kuvien lämpötila-alue samana. Tällöin kuvat ovat keskenään vertailukelpoisia. Kaikissa tapauksissa tämä ei ole mahdollista mutta poikkeava lämpötila-alue ilmoitetaan erikseen. Laatikkotyökalulla mitattu alueen min. lämpötila 15,0 C Väriasteikon ylin lämpötila,0 C Pistetyökalulla tehty pinnan lämpötilamittaus 17,4 C Väriasteikon alin lämpötila,0 C Kuva 1: Lämpökuvan tulkintaan liittyvät asiat. 5.2 Mittausraportti Lämpökuvauksella havaitut vikakohdat on luokiteltu mittausraportissa seuraavasti: 1. Korjattava ilmavuoto tai eristevika, joka ei täytä Asumisterveysohjeen välttävää tasoa ja luokitellaan siten terveyshaitaksi. Vika heikentää oleellisesti rakenteiden 2. Korjaustarve on erikseen harkittava ja jätettävä tekemättä jos sen työn toteutus ei ole kohtuullisin kustannuksin toteutettavissa. Täyttää Asumisterveysohjeen välttävän tason mutta ei täytä hyvää tasoa. 3. Täyttää Asumisterveysohjeen hyvän tason vaatimukset, mutta piilee tilan käyttötarkoitus huomioiden kosteus- ja lämpöteknisen toiminnan riski. On tarkasteltava rakenteen kosteustekninen toiminta tai tehtävä lisätutkimuksia. 4. Ei toimenpiteitä. Hannu Turunen Vanha maantie Espoo 9 / 13

10 Fysiikan laboratorio Lämpökuvauksen tulokset ja johtopäätökset Seuraavassa taulukoissa (Taulukot 4 ja 5) on esitetty pintalämpötilapoikkeamat, lämpötilaindeksit ja korjausluokat niistä rakennuksen kohdista, jotka eivät täytä 70 %:in lämpötilaindeksi vaatimusta tai joissa muutoin epäillään rakenteen rakennusfysikaalista toimintaa. Taulukko 4: Havaittujen vikakohtien pintalämpötilapoikkeamat, lämpötilaindeksit (TI) ja korjausluokat. Nro. Huone Ulkolämpötila Vikalämpötila TI Sijainti Korjausluokkasuositus ( C) ( C) ( C) 1. kerros 1. Hoitajanh ,4 19,9 1,4 49 Avattavan ikkunan 2 sarana 2. Hoitajanh ,4 19,9 1,3 49 Avattavan ikkunan 2 alanurkka 3. Hoitajanh ,4 19,9 2,7 53 Avattava ikkuna 2 keskeltä 4. Hoitajanh ,4 19,9-2,5 38 Iso ikkuna keskeltä 2 5. Tk 45-16,4 19,6-13,3 9 Ulko-oven oik. 1 alanurkka 6. Tk 45-16,4 19,6-9,9 18 Ulko-ovi ylhäältä 1 7. Tk 45-16,4 19,6-5,9 29 Ulko-ovi oik. keskeltä 1 8. Tk 38-16,4 18,0-11,5 14 Ulko-ovi alhaalta 1 9. Tk 38-16,4 18,0-11,7 14 Ulko-ovi oik. keskeltä 1. Tk 38-16,4 18,0-12,8 11 Ulko-ovi ylhäältä Tk 31-16,4,5-14,1 9 Ulko-ovi alhaalta Tk 31-16,4,5-9,5 26 Ulko-ovi ylhäältä Olohuone 26-16,4 19,4-3,5 36 Ikkunan oik. alanurkka Hoitajanh ,4 19,4-2,5 39 Ikkunan oik. ylänurkka Hoitajanh ,4 19,4-2,5 39 Iso ikkuna keskeltä Käytävä -16,4 19,0-2,8 38 Tuloilmaventtiili Käytävä -16,4 19,0 1,2 50 Tuloilmaventtiili Käytävä -16,4 19,0-0,2 46 Tuloilmaventtiili Ruokasali 28-16,4 18,8-5,1 32 Korvausilmaritilä 2. Ruokasali 28-16,4 18,8 2,0 52 Lattia 2 korvausilmaritilän alla 21. Tk 1-16,4 16,0-9,7 21 Ulko-ovi ylhäältä Tk 1-16,4 16,0-9,7 21 Ulko-ovi alhaalta Tk 1-16,4 16,0-1,5 46 Ikkuna vas Lastenlepoh. 9-16,4 21,4-2,8 38 Ikkuna alhaalta Lastenlepoh. 9-16,4 21,4 5,9 59 Ikkuna alhaalta Lastenlepoh. -16,4 19,9-0,8 43 Ikkuna oik Lastenlepoh. -16,4 19,9 1,5 49 Ikkuna keskeltä Lastenlepoh. -16,4 19,9 1,5 49 Ikkuna keskeltä 2 Hannu Turunen Vanha maantie Espoo / 13

11 Fysiikan laboratorio Taulukko 5: Havaittujen vikakohtien pintalämpötilapoikkeamat, lämpötilaindeksit (TI) ja korjausluokat. Nro. Huone Ulkolämpötila Vikalämpötila TI Sijainti Korjausluokkasuositus ( C) ( C) ( C) 2. kerros 29. Mh 99-16,4 22,3 1,9 47 Ikkunan vas. ylänurkka Mh 99-16,4 22,3 2,0 48 Ikkunan vas. alanurkka Mh 99-16,4 22,3 5,8 57 Ikkunan oik. ylänurkka Mh 99-16,4 22,3-11,5 13 Ikkunan oik. alanurkka Mh 99-16,4 22,3-13,2 8 Ikkunan 2 korvausilmaraot 34. Mh 99-16,4 22,3-2,7 35 Ikkunan keskeltä Tk 0-16,4,5-12,9 9 Ulko-ovi ylhäältä Tk 0-16,4,5-2,5 38 Ulko-ovi alhaalta Sk 91-16,4 17,8-7,7 25 Ikkuna ylhäältä Sk 91-16,4 17,8-5,4 32 Ikkuna ylhäältä Tk 88-16,4,7-11,7 13 Ulko-ovi alhaalta Tk 88-16,4,7-13,0 9 Ulko-ovi ylhäältä Tk 79-16,4,0-8,0 23 Ulko-ovi alhaalta Tk 79-16,4,0-11,7 13 Ulko-ovi ylhäältä Vierash ,4 19,2 9,9 74 Ylänurkka Vierash ,4 19,2 3,1 55 Ylänurkka Kt ,4 19,2-7,6 25 Poistoilmaventtiili Neuvottelut ,4,5-8,0 25 Ikkunan oik. alanurkka 2 pohj. 47. Neuvottelut ,4,5 4,6 57 Ikkunan oik. keskeltä 2 pohj. 48. Neuvottelut ,4,5-0,7 43 Ikkunan oik. keskeltä 2 pohj. 49. Neuvottelut. 61 et. -16,4,8-2,6 37 Ikkunan oik. alhaalta Neuvottelut. 61 et. -16,4,8 4,1 55 Ikkunan keskeltä Neuvottelut. 61 et. -16,4,8 8,5 67 Ikkunan vas. ylhäältä Neuvottelut. 61 et. -16,4,8 13,7 81 Ylänurkka Sos.työnt. tila 64-16,4,8 7,6 65 Seinä oven yläpuolelta Sos.työnt. tila 64-16,4,8 12,1 77 Seinä oik. ylänurkka Sos.työnt. tila 64-16,4,8-8,3 22 Ikkunan 2 korvausilmaraot Kellari 56. Toimintaterapia -16,4 25,0 11,3 67 Putkiläpivienti 3 Neuvottelut. 61 et. -16,4,8 13,7 81 Ylänurkka 3 Hannu Turunen Vanha maantie Espoo 11 / 13

12 Fysiikan laboratorio Yhteenveto Lämpökuvauksen perusteella havaittiin korjausluokka 1:n vikakohtia 16 lämpökuvassa. Korjausluokka 2:n vikakohtia löytyi yhteensä 34:ssä ja korjausluokka 3:n vikakohtia yhteensä 6:ssa lämpökuvassa (Taulukot 4 ja 5). On kuitenkin huomioitava, että samasta vikakohdasta on poikkeuksetta otettu useita lämpökuvia. 1. kerros Ensimmäisessä kerroksessa havaitut lämpötilapoikkeamat löytyivät pääasiassa ulkoovista. Kaikista kuvatuista ulko-ovista löytyi kohtia, jossa lämpötila oli lähes ulkolämpötilassa. Lämpövuodot johtuivat tiivisteiden huonoudesta ja jossakin tapauksessa niiden puuttumisesta. Ensimmäisessä kerroksessa selkeitä lämpötilapoikkeamia havaittiin järjestelmällisesti myös ikkunoista (Erityisesti avattavissa ikkunoista.). Ikkunoissa lämpötilapoikkeamat olivat kuitenkin pienempiä (muutamaa poikkeusta lukuun ottamatta) ulko-ovien poikkeamiin verrattuna. Myös ikkunoiden lämpövuodot johtuvat pääosin tiivisteiden huonoudesta. Tuloilma oli muutamissa kohdin huomattavan kylmää, johtuen todennäköisesti ilmanvaihtokanavien eristysten puutteista. Paine-ero oli ensimmäisessä kerroksessa 15 Pa, joka on hieman suurehko. Kaksikerroksisen rakennuksen 1.kerroksessa ei ole kuitenkaan kovin paljon varaa säätää paine-ero pienemmäksi, koska tällöin 2. kerroksen paine-ero häviää. 2. kerros Toisen kerroksen vikakohdat löytyivät vastaavista kohdista kuin ensimmäisessäkin kerroksessa; ulko-ovista ja ikkunoista. Paine-ero toisessa kerroksessa oli -9 Pa, joka on normaalin ylärajalla. Muutaman paskalin pienennysvara paine-erossa kuitenkin on. Pienimmät poikkeamat saattavat korjaantua paine-eron korjauksella, mutta suuremmat vaativat muitakin toimenpiteitä. Kellari Kellarikerroksen paine-eroa ei voitu mitata, mutta voidaan päätellä, että sen on oltava suurempi kuin 1. kerroksen paine-ero (-15 Pa). Kellarikerroksesta löytyi kuitenkin vain yksi vikakohta. Espoossa Hannu Turunen Laboratoriopäällikkö Fysiikan laboratorio Hannu Turunen Vanha maantie Espoo 12 / 13

13 Fysiikan laboratorio Liitteet Liite 1: Mittausraportti Liite 2: Pohjapiirrustus Hannu Turunen Vanha maantie Espoo 13 / 13

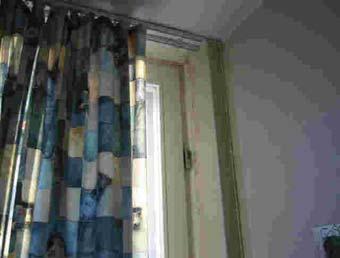

14 Lämpökuvasivu 1 1. kerros: Hoitajanhuone 46 25,0 C Alue: 1,4 C Piste: 7,5 C 5,0 C 7,5 C 1,4 C 17,5 C 19,9 C 19,9 C 19,9 C Kommentit: Avattavan ikkunan tiivisteessä ilmavuotokohta. Korjausluokkasuositus: 2

15 Lämpökuvasivu 2 1. kerros: Hoitajanhuone 46 Alue: 1,3 C Piste: 5,1 C,0 C 0 0,0 C 5,1 C 1,3 C 18,7 C 19,9 C 19,9 C 19,9 C Kommentit: Avattavan ikkunan tiivisteessä ilmavuotokohta. Korjausluokkasuositus: 2

16 Lämpökuvasivu 3 1. kerros: Hoitajanhuone 46 Alue: 2,7 C,0 C Piste: 3,7 C 0 0,0 C 3,7 C 2,7 C 19,2 C 19,9 C 19,9 C 19,9 C Kommentit:Avattavan ikkunan tiivisteessä ilmavuotokohta. Korjausluokkasuositus: 2

17 Lämpökuvasivu 4 1. kerros: Hoitajanhuone 46 Alue: -2,5 C 25,0 C Piste: 4,1 C 5,0 C 4,1 C -2,5 C 21,2 C 19,9 C 19,9 C 19,9 C Kommentit: Avattavan ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

18 Lämpökuvasivu 5 1. kerros: Tk 45 Piste: 0,2 C Alue: -13,3 C,0 C 0-5,0 C 0,2 C -13,3 C 12,3 C 19,6 C 19,6 C 19,6 C 9 46 Kommentit: Ulko-oven tiivisteet vuotavat. Korjausluokkasuositus: 1

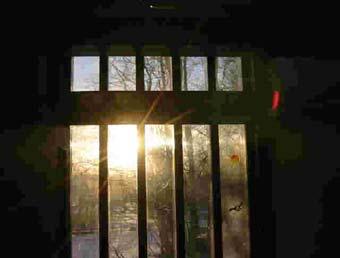

19 Lämpökuvasivu 6 1. kerros: Tk 45 Alue: -9,9 C,0 C Piste: 11,5 C 0-5,0 C 11,5 C -9,9 C 16,2 C 19,6 C 19,6 C 19,6 C Kommentit: Ulko-oven tiivisteet vuotavat. Korjausluokkasuositus: 1

20 Lämpökuvasivu 7 1. kerros: Tk 45 Alue: -5,9 C,0 C Piste: 5,5 C 0-4,7 C 5,5 C -5,9 C 13,7 C 19,6 C 19,6 C 19,6 C Kommentit:Ulko-oven tiivisteet vuotavat. Korjausluokkasuositus: 1

21 Lämpökuvasivu 8 1. kerros: Tk 38 Alue: -11,5 C 15,0 C Piste: -1,9 C 0-5,0 C -1,9 C -11,5 C,2 C 18,0 C 18,0 C 18,0 C Kommentit: Oven tiivisteet vuotavat. Korjausluokkasuositus: 1

22 Lämpökuvasivu 9 1. kerros: Tk 38 Alue: -11,7 C,0 C 0 Piste: -4,4 C -5,0 C -4,4 C -11,7 C 21,1 C 18,0 C 18,0 C 18,0 C Kommentit: Oven tiivisteet vuotavat. Korjausluokkasuositus: 1

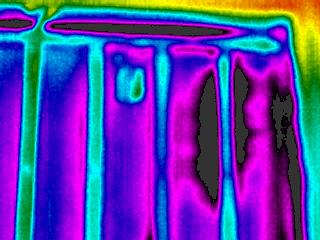

23 Lämpökuvasivu 1. kerros: Tk 38 Alue: -12,8 C,0 C Piste: 9,2 C 0-5,0 C 9,2 C -12,8 C 16,1 C 18,0 C 18,0 C 18,0 C Kommentit: Oven tiivisteet vuotavat. Korjausluokkasuositus: 1

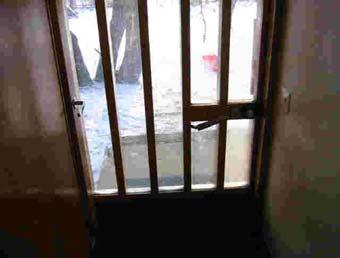

24 Lämpökuvasivu kerros: Tk 31 Alue: -14,1 C 15,0 C Piste: 0,2 C 0-5,0 C 0,2 C -14,1 C 7,8 C,5 C,5 C,5 C 9 62 Kommentit: Oven tiivisteet vuotavat. Korjausluokkasuositus: 1

25 Lämpökuvasivu kerros: Tk 31 Alue: -9,5 C 15,0 C Piste: 1,1 C 0-5,0 C 1,1 C -9,5 C 11,1 C,5 C,5 C,5 C Kommentit: Oven tiivisteet vuotavat. Korjausluokkasuositus: 1

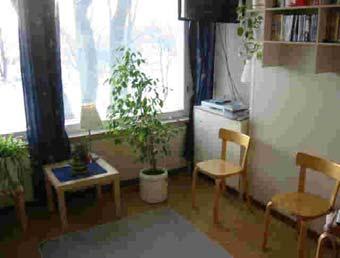

26 Lämpökuvasivu kerros: Olohuone 26 Alue: -3,5 C 25,0 C Piste: 7,0 C 5,0 C 7,0 C -3,5 C 24,1 C 19,4 C 19,4 C 19,4 C Kommentit: Ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

27 Lämpökuvasivu kerros: Hoitajanhuone 32 Alue: -2,5 C 22,0 C 15 Piste: 9,2 C 5 5,0 C 9,2 C -2,5 C 18,9 C 19,4 C 19,4 C 19,4 C Kommentit: Ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

28 Lämpökuvasivu kerros: Hoitajanhuone 32 25,0 C Alue: -0,9 C Piste: 8,3 C 5,0 C 8,3 C -0,9 C 25,3 C 19,4 C 19,4 C 19,4 C Kommentit: Ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

29 Lämpökuvasivu kerros: Käytävä Alue: -2,8 C,0 C Piste: 7,0 C 0 0,0 C 7,0 C -2,8 C 14,1 C 19,0 C 19,0 C 19,0 C Kommentit: Tuloilma kylmää! Korjausluokkasuositus: 2

30 Lämpökuvasivu kerros: Käytävä Piste: 11,2 C Alue: 1,2 C 22,0 C 3,0 C 11,2 C 1,2 C 19,1 C 19,0 C 19,0 C 19,0 C Kommentit: Tuloilma kylmää! Korjausluokkasuositus: 2

31 Lämpökuvasivu kerros: Käytävä Alue: -0,2 C 21,0 C Piste: 8,2 C 0 0,0 C 8,2 C -0,2 C 14,6 C 19,0 C 19,0 C 19,0 C Kommentit: Tuloilma kylmää! Korjausluokkasuositus: 2

32 Lämpökuvasivu kerros: Ruokasali 28 Alue: -5,1 C 22,0 C 15 Piste: 8,3 C 5 5,0 C 8,3 C -5,1 C 16,9 C 18,8 C 18,8 C 18,8 C Kommentit: Tuloilma kylmää! Korjausluokkasuositus: 2

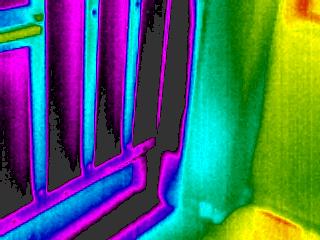

33 Lämpökuvasivu 1. kerros: Ruokasali 28,0 C Alue: 2,0 C Piste: 8,8 C ,0 C 8,8 C 2,0 C 16,5 C 18,8 C 18,8 C 18,8 C Kommentit: Kylmä korvausilma jäähdyttää seinää ja lattiaa. Korjausluokkasuositus: 2

34 Lämpökuvasivu kerros: Tk 1 Alue: -9,7 C,0 C Piste: 3,9 C 0 0,0 C 3,9 C -9,7 C 18,1 C 16,0 C 16,0 C 16,0 C Kommentit: Oven tiivisteet vuotavat. Korjausluokkasuositus: 1

35 Lämpökuvasivu kerros: Tk 1 Alue: -11,9 C,0 C Piste: 2,9 C 0 0,0 C 2,9 C -11,9 C 12,9 C 16,0 C 16,0 C 16,0 C Kommentit: Oven tiivisteet vuotavat. Korjausluokkasuositus: 1

36 Lämpökuvasivu kerros: Tk 1 Alue: -1,5 C 25,0 C Piste: 6,8 C 0 0,0 C 6,8 C -1,5 C 57,0 C 16,0 C 16,0 C 16,0 C Kommentit: Oven tiivisteet vuotavat. Korjausluokkasuositus: 2

37 Lämpökuvasivu kerros: Lasten lepohuone 9 25,0 C Alue: -4,6 C Piste: 5,9 C 0 0,0 C 5,9 C -4,6 C 19,3 C 21,4 C 21,4 C 21,4 C Kommentit: Ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

38 Lämpökuvasivu kerros: Lasten lepohuone 9 23,0 C Alue: 5,9 C Piste: 14,1 C ,0 C 14,1 C 5,9 C,0 C 21,4 C 21,4 C 21,4 C Kommentit: Ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

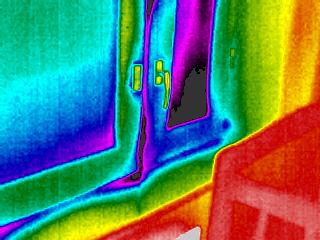

39 Lämpökuvasivu kerros: Lasten lepohuone Alue: -0,8 C,0 C 15 Piste: 9,4 C 5 5,0 C 9,4 C -0,8 C 18,3 C 19,9 C 19,9 C 19,9 C Kommentit: Ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

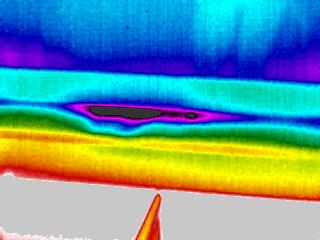

40 Lämpökuvasivu kerros: Lasten lepohuone 25,0 C Alue: 1,5 C Piste: 8,7 C 5,0 C 8,7 C 1,5 C 17,9 C 19,9 C 19,9 C 19,9 C Kommentit: Ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

41 Lämpökuvasivu kerros: Lasten lepohuone Alue: -1,7 C Piste: 6,2 C,0 C ,0 C 6,2 C -1,7 C 18,0 C 19,9 C 19,9 C 19,9 C Kommentit: Ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

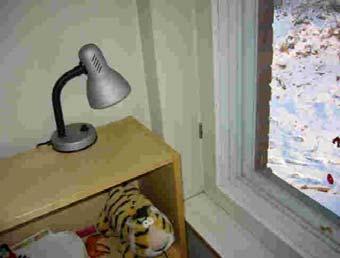

42 Lämpökuvasivu kerros: Mh 99 Alue: 1,9 C,0 C Piste:,9 C 15,0 C,9 C 1,9 C 19,3 C 22,3 C 22,3 C 22,3 C Kommentit: Ikkunan tiivisteet vuotavat. Korjausluokkasuositus: 2

43 Lämpökuvasivu kerros: Mh 99,0 C Piste: 2,9 C Alue: 2,0 C ,0 C 2,9 C 2,0 C 14,7 C 22,3 C 22,3 C 22,3 C Kommentit: Ikkunan tiivisteet vuotavat. Korjausluokkasuositus: 2

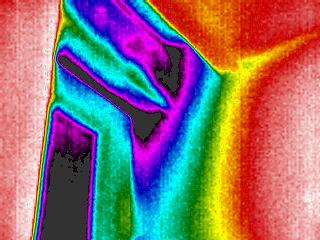

44 Lämpökuvasivu kerros: Mh 99 Alue: 5,8 C Piste: 9,8 C,0 C 15,0 C 9,8 C 5,8 C,3 C 22,3 C 22,3 C 22,3 C Kommentit: Avattavan ikkunan tiivisteet vuotavat. Korjausluokkasuositus: 2

45 Lämpökuvasivu kerros: Mh 99 Alue: -11,5 C 25,0 C Piste: 4,1 C 0 0,0 C 4,1 C -11,5 C 16,0 C 22,3 C 22,3 C 22,3 C Kommentit: Ikkunan korvausilmamekanismi lähes ulkoilman lämpötilassa. Korjausluokkasuositus: 2

46 Lämpökuvasivu kerros: Mh 99 Alue: -13,2 C 28,0 C Piste: 3,2 C 0-7,7 C 3,2 C -13,2 C 19,4 C 22,3 C 22,3 C 22,3 C 8 51 Kommentit: Ikkunan korvausilmamekanismi lähes ulkoilman lämpötilassa. Korjausluokkasuositus: 2

47 Lämpökuvasivu kerros: Mh 99 25,0 C Alue: -2,7 C Piste: -1,5 C 0 0,0 C -1,5 C -2,7 C 25,4 C 22,3 C 22,3 C 22,3 C Kommentit: Ikkunanan tiiviste vuotaa. Korjausluokkasuositus: 2

48 Lämpökuvasivu kerros: Tk 0 Alue: -12,9 C Piste: 5,3 C,0 C 0 0,0 C 5,3 C -12,9 C 21,7 C,5 C,5 C,5 C 9 59 Kommentit: Oven tiivisteet vuotavat. Korjausluokkasuositus: 1

49 Lämpökuvasivu kerros: Tk 0 Alue: -2,5 C,0 C Piste: 5,1 C 0 0,0 C 5,1 C -2,5 C 22,2 C,5 C,5 C,5 C Kommentit: Oven tiivisteet vuotavat. Korjausluokkasuositus: 1

50 Lämpökuvasivu kerros: Sk 91 Alue: -7,7 C,0 C Piste: -1,6 C 0 0,0 C -1,6 C -7,7 C 17,0 C 17,8 C 17,8 C 17,8 C Kommentit: Ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

51 Lämpökuvasivu kerros: Sk 91 Alue: -5,4 C Piste: 3,2 C,0 C 0 0,0 C 3,2 C -5,4 C 13,0 C 17,8 C 17,8 C 17,8 C Kommentit: Ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

52 Lämpökuvasivu kerros: Tk 88 Alue: -11,7 C,0 C Piste: 9,5 C 0 0,0 C 9,5 C -11,7 C 18,4 C,7 C,7 C,7 C Kommentit: Oven tiivisteet vuotavat. Korjausluokkasuositus: 1

53 Lämpökuvasivu kerros: Tk 88 Alue: -13,0 C Piste: 1,8 C,0 C 0 0,0 C 1,8 C -13,0 C 23,1 C,7 C,7 C,7 C 9 49 Kommentit: Oven tiivisteet vuotavat. Korjausluokkasuositus: 1

54 Lämpökuvasivu kerros: Tk 79 Alue: -8,0 C Piste: 5,8 C,0 C 0 0,0 C 5,8 C -8,0 C 17,0 C,0 C,0 C,0 C Kommentit: Oven tiivisteet vuotavat. Korjausluokkasuositus: 1

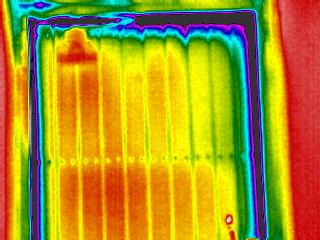

55 Lämpökuvasivu kerros: Tk 79 Alue: -11,7 C Piste: 5,9 C,0 C 0 0,0 C 5,9 C -11,7 C 21,1 C,0 C,0 C,0 C Kommentit: Oven tiivisteet vuotavat. Korjausluokkasuositus: 1

56 Lämpökuvasivu kerros: Vierashuone 66 Alue: 9,9 C,0 C Piste: 16,3 C 15,0 C 16,3 C 9,9 C 18,8 C 19,2 C 19,2 C 19,2 C Kommentit: Muuta ympäristöä kylmempi alue. Korjausluokkasuositus: 3

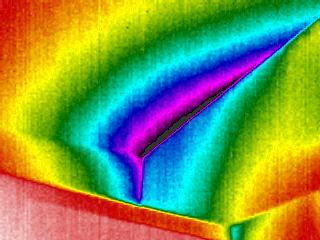

57 Lämpökuvasivu kerros: Vierashuone 66 Alue: 3,1 C,0 C 15 Piste: 4,5 C 5 5,0 C 4,5 C 3,1 C 18,8 C 19,2 C 19,2 C 19,2 C Kommentit: Muuta ympäristöä kylmempi alue. Korjausluokkasuositus: 3

58 Lämpökuvasivu kerros: Kt 67 Alue: -7,6 C Piste: -0,2 C 15,0 C 0-5,0 C -0,2 C -7,6 C 13,8 C 19,2 C 19,2 C 19,2 C Kommentit: Tuloilma kylmää. Korjausluokkasuositus: 2

59 Lämpökuvasivu kerros: Neuvottelutila 61 (Pohjoispuoli) 25,0 C Alue: -8,0 C Piste: 2,6 C 0 0,0 C 2,6 C -8,0 C 24,8 C,5 C,5 C,5 C Kommentit: Ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

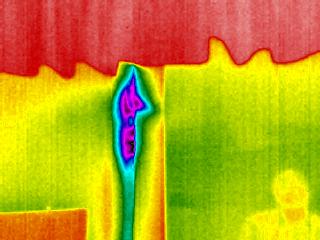

60 Lämpökuvasivu kerros: Neuvottelutila 61 (Pohjoispuoli) 25,0 C Alue: 4,6 C Piste: 14,7 C 5,0 C 14,7 C 4,6 C 22,9 C,5 C,5 C,5 C Kommentit: Ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

61 Lämpökuvasivu kerros: Neuvottelutila 61 (Pohjoispuoli) Alue: -0,7 C,0 C 15 Piste: 7,3 C 5 5,0 C 7,3 C -0,7 C 18,8 C,5 C,5 C,5 C Kommentit: Ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

62 Lämpökuvasivu kerros: Neuvottelutila 61 (Eteläpuoli) Alue: -2,6 C 25,0 C Piste: 7,3 C 5,0 C 7,3 C -2,6 C 23,8 C,8 C,8 C,8 C Kommentit: Ikkunan tiiviste vuotaa. Korjausluokkasuositus: 2

63 Lämpökuvasivu kerros: Neuvottelutila 61 (Eteläpuoli) 23,0 C Piste: 7,4 C Alue: 4,1 C ,0 C 7,4 C 4,1 C 27,6 C,8 C,8 C,8 C Kommentit: Ikkunan tiivisteet vuotavat. Korjausluokkasuositus: 2

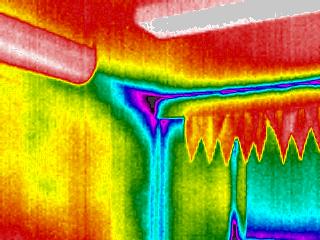

64 Lämpökuvasivu kerros: Neuvottelutila 61 (Eteläpuoli) 22,0 C Alue: 8,5 C Piste: 11,2 C 15,0 C 11,2 C 8,5 C 19,1 C,8 C,8 C,8 C Kommentit: Nurkassa kylmä kohta. Korjausluokkasuositus: 2

65 Lämpökuvasivu kerros: Neuvottelutila 61 (Eteläpuoli) 22,0 C Alue: 13,7 C Piste: 17,4 C 15,0 C 17,4 C 13,7 C,8 C,8 C,8 C,8 C Kommentit: Seinässä muuta ympäristöä kylmempi alue. Korjausluokkasuositus: 3

66 Lämpökuvasivu kerros: Sos.työnt. tila 64 21,0 C Piste: 11,8 C Alue: 7,6 C 15,0 C 11,8 C 7,6 C 19,0 C,8 C,8 C,8 C Kommentit: Seinässä muuta ympäristöä kylmempi alue. Korjausluokkasuositus: 3

67 Lämpökuvasivu kerros: Sos.työnt. tila 64 Alue: 12,1 C 22,0 C Piste: 15,0 C 15,0 C 15,0 C 12,1 C,4 C,8 C,8 C,8 C Kommentit: Seinässä muuta ympäristöä kylmempi alue. Korjausluokkasuositus: 3

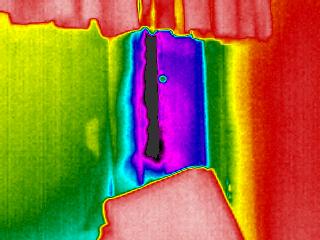

68 Lämpökuvasivu kerros: Sos.työnt. tila 64 Alue: -8,3 C 23,0 C Piste: 5,2 C 0 0,0 C 5,2 C -8,3 C 21,8 C,8 C,8 C,8 C Kommentit: Ikkunan korvausilmamekanismi lähes ulkoilman lämpötilassa. Korjausluokkasuositus: 2

69 Lämpökuvasivu 56 Kellari: Toimintaterapia ,0 C Alue: 11,3 C 25 Piste: 18,1 C 15,0 C 18,1 C 11,3 C 25,0 C 25,0 C 25,0 C 25,0 C Kommentit: Putkenläpivienti tiivistetty huonosti. Korjausluokkasuositus: 3
