Lämpökuvauksen mittausraportti

Transkriptio

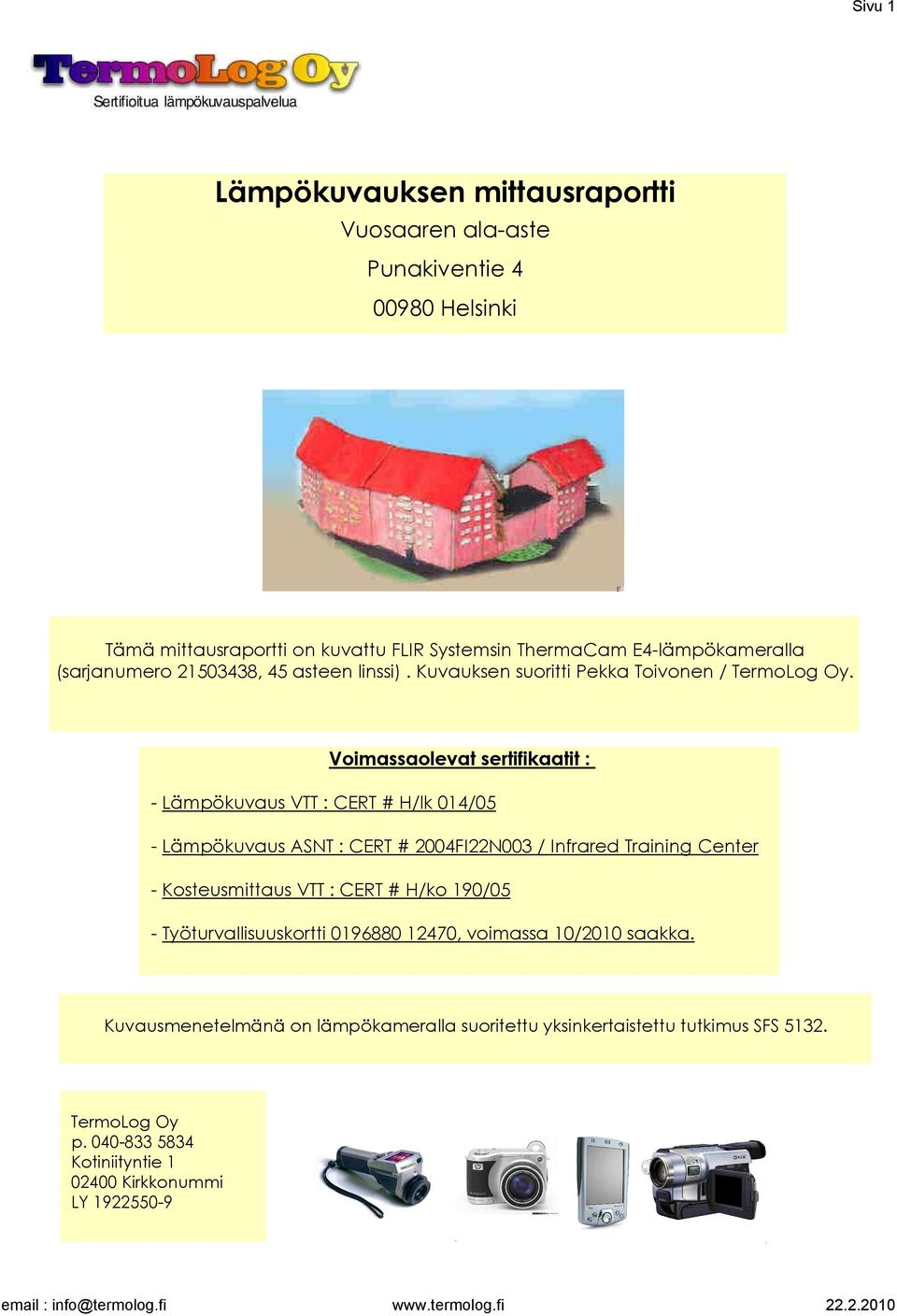

1 Sivu 1 Lämpökuvauksen mittausraportti Punakiventie Helsinki Tämä mittausraportti on kuvattu FLIR Systemsin ThermaCam E4-lämpökameralla (sarjanumero , 45 asteen linssi). Kuvauksen suoritti Pekka Toivonen / TermoLog Oy. Voimassaolevat sertifikaatit : - Lämpökuvaus VTT : CERT # H/lk 014/05 - Lämpökuvaus ASNT : CERT # 2004FI22N003 / Infrared Training Center - Kosteusmittaus VTT : CERT # H/ko 190/05 - Työturvallisuuskortti , voimassa 10/2010 saakka. Kuvausmenetelmänä on lämpökameralla suoritettu yksinkertaistettu tutkimus SFS TermoLog Oy p Kotiniityntie Kirkkonummi LY

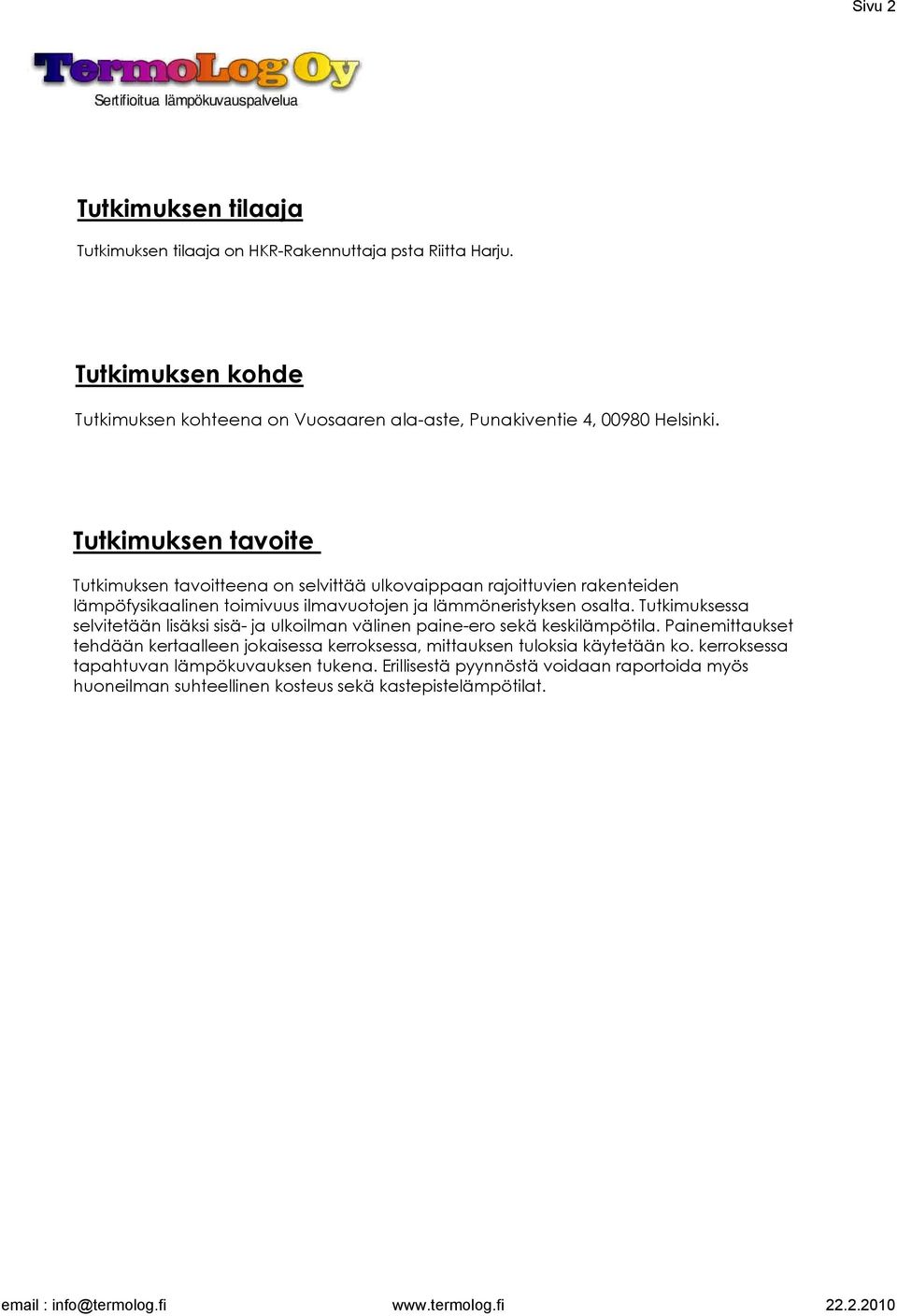

2 Sivu 2 Tutkimuksen tilaaja Tutkimuksen tilaaja on HKR-Rakennuttaja psta Riitta Harju. Tutkimuksen kohde Tutkimuksen kohteena on, Punakiventie 4, Helsinki. Tutkimuksen tavoite Tutkimuksen tavoitteena on selvittää ulkovaippaan rajoittuvien rakenteiden lämpöfysikaalinen toimivuus ilmavuotojen ja lämmöneristyksen osalta. Tutkimuksessa selvitetään lisäksi sisä- ja ulkoilman välinen paine-ero sekä keskilämpötila. Painemittaukset tehdään kertaalleen jokaisessa kerroksessa, mittauksen tuloksia käytetään ko. kerroksessa tapahtuvan lämpökuvauksen tukena. Erillisestä pyynnöstä voidaan raportoida myös huoneilman suhteellinen kosteus sekä kastepistelämpötilat.

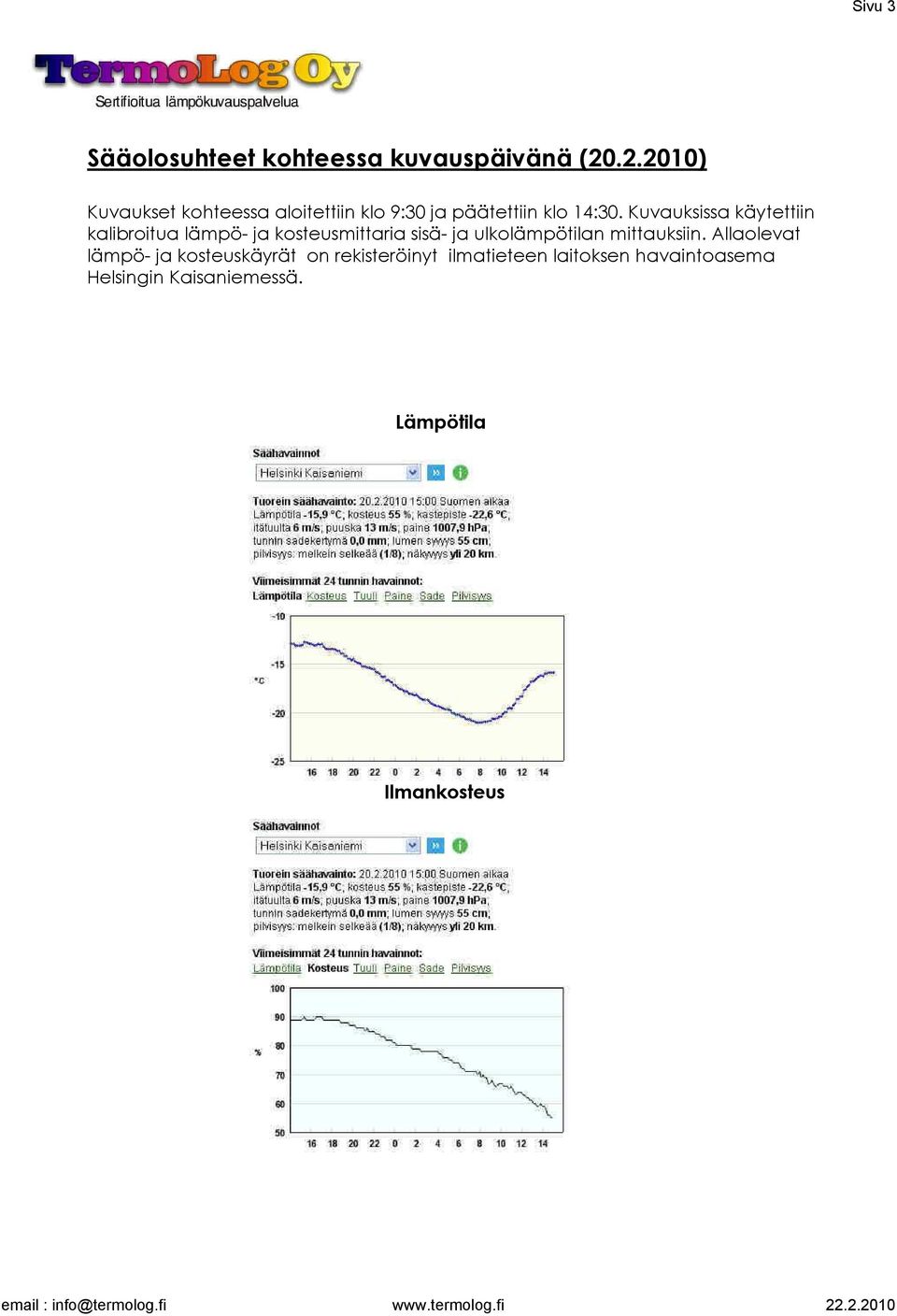

3 Sivu 3 Sääolosuhteet kohteessa kuvauspäivänä ( ) Kuvaukset kohteessa aloitettiin klo 9:30 ja päätettiin klo 14:30. Kuvauksissa käytettiin kalibroitua lämpö- ja kosteusmittaria sisä- ja ulkolämpötilan mittauksiin. Allaolevat lämpö- ja kosteuskäyrät on rekisteröinyt ilmatieteen laitoksen havaintoasema Helsingin Kaisaniemessä. Lämpötila Ilmankosteus

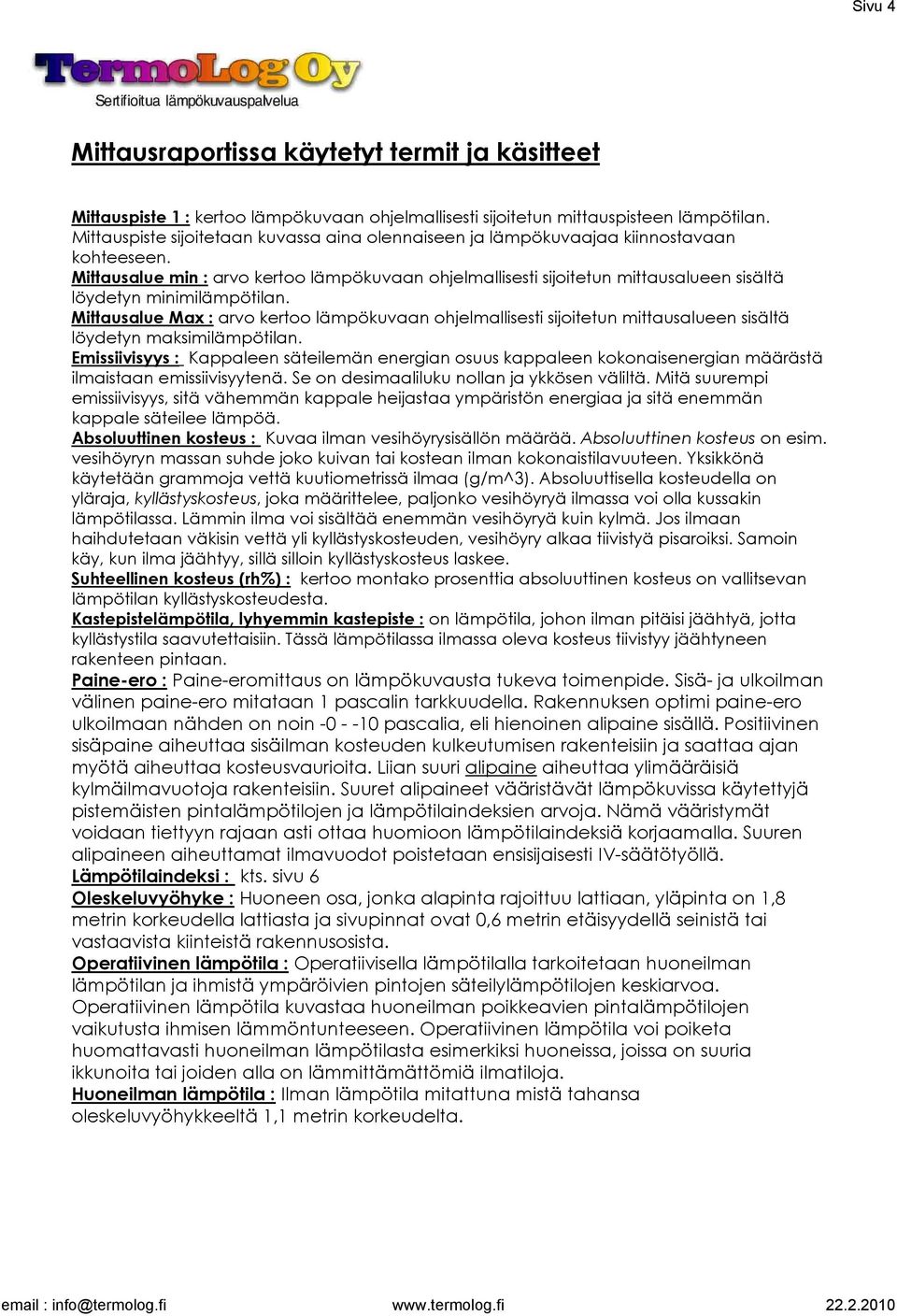

4 Sivu 4 Mittausraportissa käytetyt termit ja käsitteet Mittauspiste 1 : kertoo lämpökuvaan ohjelmallisesti sijoitetun mittauspisteen lämpötilan. Mittauspiste sijoitetaan kuvassa aina olennaiseen ja lämpökuvaajaa kiinnostavaan kohteeseen. Mittausalue min : arvo kertoo lämpökuvaan ohjelmallisesti sijoitetun mittausalueen sisältä löydetyn minimilämpötilan. Mittausalue Max : arvo kertoo lämpökuvaan ohjelmallisesti sijoitetun mittausalueen sisältä löydetyn maksimilämpötilan. Emissiivisyys : Kappaleen säteilemän energian osuus kappaleen kokonaisenergian määrästä ilmaistaan emissiivisyytenä. Se on desimaaliluku nollan ja ykkösen väliltä. Mitä suurempi emissiivisyys, sitä vähemmän kappale heijastaa ympäristön energiaa ja sitä enemmän kappale säteilee lämpöä. Absoluuttinen kosteus : Kuvaa ilman vesihöyrysisällön määrää. Absoluuttinen kosteus on esim. vesihöyryn massan suhde joko kuivan tai kostean ilman kokonaistilavuuteen. Yksikkönä käytetään grammoja vettä kuutiometrissä ilmaa (g/m^3). Absoluuttisella kosteudella on yläraja, kyllästyskosteus, joka määrittelee, paljonko vesihöyryä ilmassa voi olla kussakin lämpötilassa. Lämmin ilma voi sisältää enemmän vesihöyryä kuin kylmä. Jos ilmaan haihdutetaan väkisin vettä yli kyllästyskosteuden, vesihöyry alkaa tiivistyä pisaroiksi. Samoin käy, kun ilma jäähtyy, sillä silloin kyllästyskosteus laskee. Suhteellinen kosteus (rh%) : kertoo montako prosenttia absoluuttinen kosteus on vallitsevan lämpötilan kyllästyskosteudesta. Kastepistelämpötila, lyhyemmin kastepiste : on lämpötila, johon ilman pitäisi jäähtyä, jotta kyllästystila saavutettaisiin. Tässä lämpötilassa ilmassa oleva kosteus tiivistyy jäähtyneen rakenteen pintaan. Paine-ero : Paine-eromittaus on lämpökuvausta tukeva toimenpide. Sisä- ja ulkoilman välinen paine-ero mitataan 1 pascalin tarkkuudella. Rakennuksen optimi paine-ero ulkoilmaan nähden on noin pascalia, eli hienoinen alipaine sisällä. Positiivinen sisäpaine aiheuttaa sisäilman kosteuden kulkeutumisen rakenteisiin ja saattaa ajan myötä aiheuttaa kosteusvaurioita. Liian suuri alipaine aiheuttaa ylimääräisiä kylmäilmavuotoja rakenteisiin. Suuret alipaineet vääristävät lämpökuvissa käytettyjä pistemäisten pintalämpötilojen ja lämpötilaindeksien arvoja. Nämä vääristymät voidaan tiettyyn rajaan asti ottaa huomioon lämpötilaindeksiä korjaamalla. Suuren alipaineen aiheuttamat ilmavuodot poistetaan ensisijaisesti IV-säätötyöllä. Lämpötilaindeksi : kts. sivu 6 Oleskeluvyöhyke : Huoneen osa, jonka alapinta rajoittuu lattiaan, yläpinta on 1,8 metrin korkeudella lattiasta ja sivupinnat ovat 0,6 metrin etäisyydellä seinistä tai vastaavista kiinteistä rakennusosista. Operatiivinen lämpötila : Operatiivisella lämpötilalla tarkoitetaan huoneilman lämpötilan ja ihmistä ympäröivien pintojen säteilylämpötilojen keskiarvoa. Operatiivinen lämpötila kuvastaa huoneilman poikkeavien pintalämpötilojen vaikutusta ihmisen lämmöntunteeseen. Operatiivinen lämpötila voi poiketa huomattavasti huoneilman lämpötilasta esimerkiksi huoneissa, joissa on suuria ikkunoita tai joiden alla on lämmittämättömiä ilmatiloja. Huoneilman lämpötila : Ilman lämpötila mitattuna mistä tahansa oleskeluvyöhykkeeltä 1,1 metrin korkeudelta.

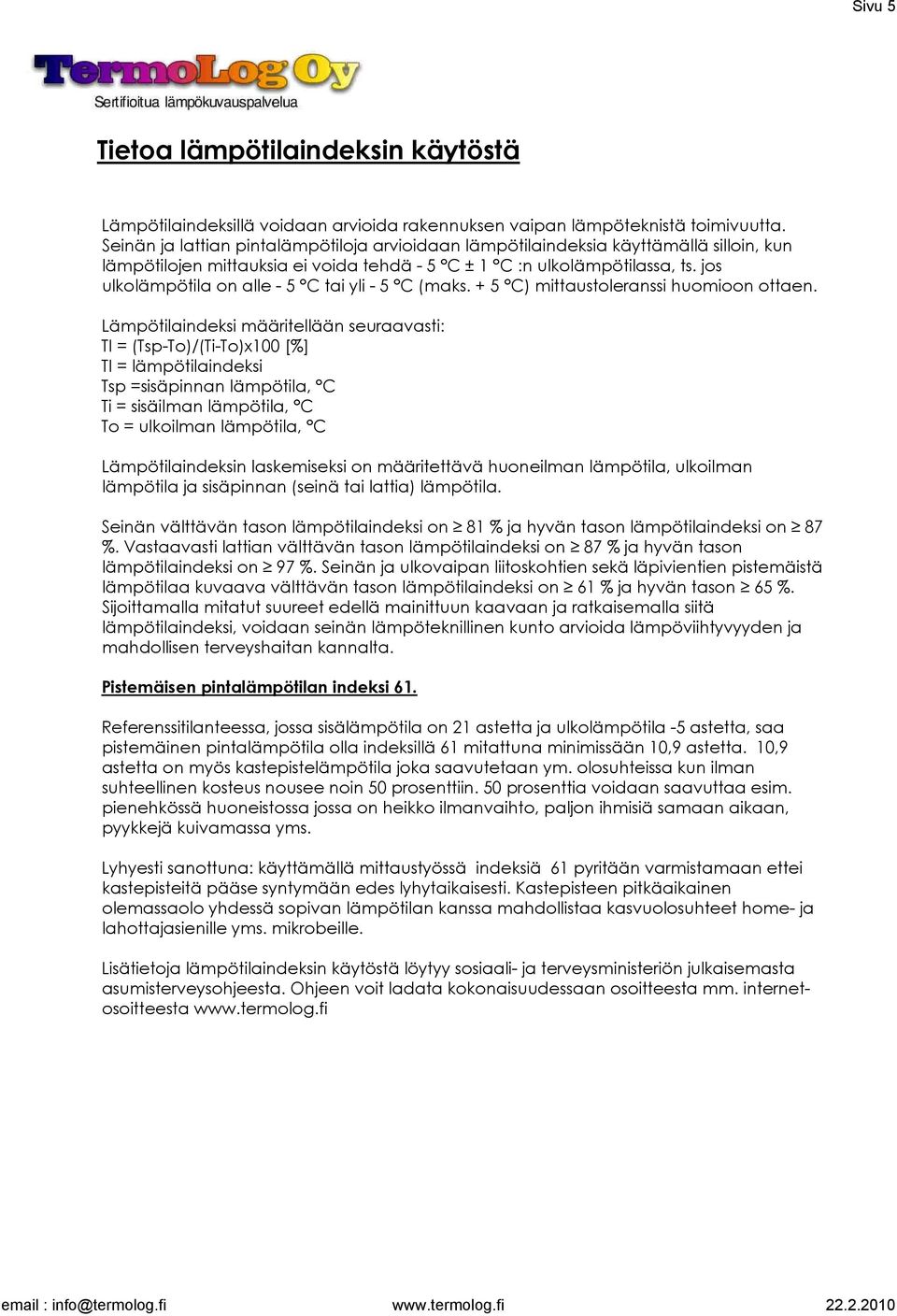

5 Sivu 5 Tietoa lämpötilaindeksin käytöstä Lämpötilaindeksillä voidaan arvioida rakennuksen vaipan lämpöteknistä toimivuutta. Seinän ja lattian pintalämpötiloja arvioidaan lämpötilaindeksia käyttämällä silloin, kun lämpötilojen mittauksia ei voida tehdä - 5 C ± 1 C :n ulkolämpötilassa, ts. jos ulkolämpötila on alle - 5 C tai yli - 5 C (maks. + 5 C) mittaustoleranssi huomioon ottaen. Lämpötilaindeksi määritellään seuraavasti: TI = (Tsp-To)/(Ti-To)x100 [%] TI = lämpötilaindeksi Tsp =sisäpinnan lämpötila, C Ti = sisäilman lämpötila, C To = ulkoilman lämpötila, C Lämpötilaindeksin laskemiseksi on määritettävä huoneilman lämpötila, ulkoilman lämpötila ja sisäpinnan (seinä tai lattia) lämpötila. Seinän välttävän tason lämpötilaindeksi on 81 % ja hyvän tason lämpötilaindeksi on 87 %. Vastaavasti lattian välttävän tason lämpötilaindeksi on 87 % ja hyvän tason lämpötilaindeksi on 97 %. Seinän ja ulkovaipan liitoskohtien sekä läpivientien pistemäistä lämpötilaa kuvaava välttävän tason lämpötilaindeksi on 61 % ja hyvän tason 65 %. Sijoittamalla mitatut suureet edellä mainittuun kaavaan ja ratkaisemalla siitä lämpötilaindeksi, voidaan seinän lämpöteknillinen kunto arvioida lämpöviihtyvyyden ja mahdollisen terveyshaitan kannalta. Pistemäisen pintalämpötilan indeksi 61. Referenssitilanteessa, jossa sisälämpötila on 21 astetta ja ulkolämpötila -5 astetta, saa pistemäinen pintalämpötila olla indeksillä 61 mitattuna minimissään 10,9 astetta. 10,9 astetta on myös kastepistelämpötila joka saavutetaan ym. olosuhteissa kun ilman suhteellinen kosteus nousee noin 50 prosenttiin. 50 prosenttia voidaan saavuttaa esim. pienehkössä huoneistossa jossa on heikko ilmanvaihto, paljon ihmisiä samaan aikaan, pyykkejä kuivamassa yms. Lyhyesti sanottuna: käyttämällä mittaustyössä indeksiä 61 pyritään varmistamaan ettei kastepisteitä pääse syntymään edes lyhytaikaisesti. Kastepisteen pitkäaikainen olemassaolo yhdessä sopivan lämpötilan kanssa mahdollistaa kasvuolosuhteet home- ja lahottajasienille yms. mikrobeille. Lisätietoja lämpötilaindeksin käytöstä löytyy sosiaali- ja terveysministeriön julkaisemasta asumisterveysohjeesta. Ohjeen voit ladata kokonaisuudessaan osoitteesta mm. internetosoitteesta

6 Sivu 6 Tietoa lämpötilaindeksin käytöstä Taulukon lähde : Sauli Paloniitty : Rakennuksen lämpökuvaus (ISBN ) Määritelmä Heikko taso Välttävä taso Hyvä taso Sovelletaan : Korjausrakentamisessa Uudisrakentamisessa Indeksi seinän lämpötilalle Indeksi lattian lämpötilalle Indeksi pistemäisille vioille Lattia ja seinät kuvataan SFS5511 standardin mukaisesti, indeksi määritetään usean mittauspisteen keskiarvon perusteella.

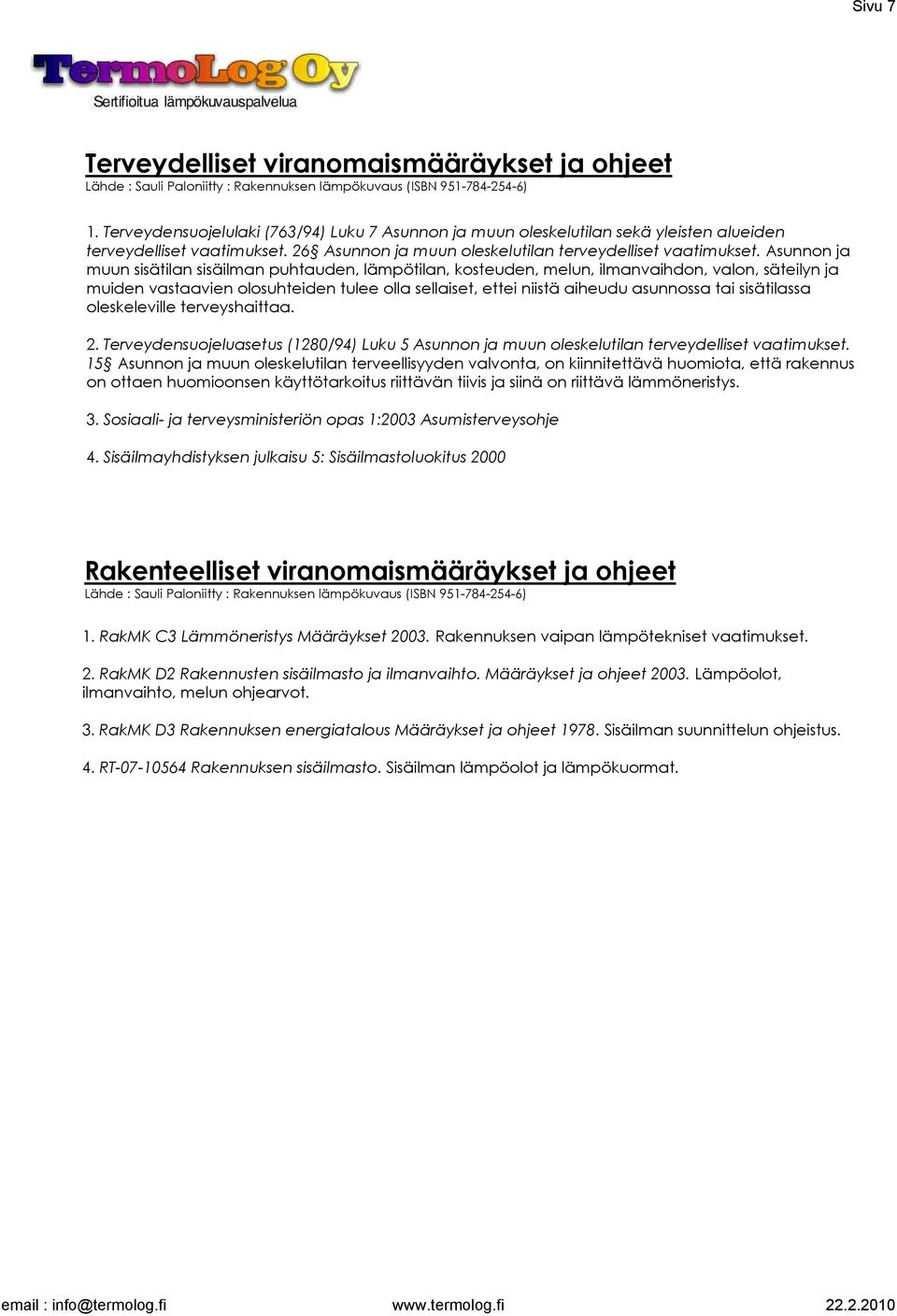

7 Sivu 7 Terveydelliset viranomaismääräykset ja ohjeet Lähde : Sauli Paloniitty : Rakennuksen lämpökuvaus (ISBN ) 1. Terveydensuojelulaki (763/94) Luku 7 Asunnon ja muun oleskelutilan sekä yleisten alueiden terveydelliset vaatimukset. 26 Asunnon ja muun oleskelutilan terveydelliset vaatimukset. Asunnon ja muun sisätilan sisäilman puhtauden, lämpötilan, kosteuden, melun, ilmanvaihdon, valon, säteilyn ja muiden vastaavien olosuhteiden tulee olla sellaiset, ettei niistä aiheudu asunnossa tai sisätilassa oleskeleville terveyshaittaa. 2. Terveydensuojeluasetus (1280/94) Luku 5 Asunnon ja muun oleskelutilan terveydelliset vaatimukset. 15 Asunnon ja muun oleskelutilan terveellisyyden valvonta, on kiinnitettävä huomiota, että rakennus on ottaen huomioonsen käyttötarkoitus riittävän tiivis ja siinä on riittävä lämmöneristys. 3. Sosiaali- ja terveysministeriön opas 1:2003 Asumisterveysohje 4. Sisäilmayhdistyksen julkaisu 5: Sisäilmastoluokitus 2000 Rakenteelliset viranomaismääräykset ja ohjeet Lähde : Sauli Paloniitty : Rakennuksen lämpökuvaus (ISBN ) 1. RakMK C3 Lämmöneristys Määräykset Rakennuksen vaipan lämpötekniset vaatimukset. 2. RakMK D2 Rakennusten sisäilmasto ja ilmanvaihto. Määräykset ja ohjeet Lämpöolot, ilmanvaihto, melun ohjearvot. 3. RakMK D3 Rakennuksen energiatalous Määräykset ja ohjeet Sisäilman suunnittelun ohjeistus. 4. RT Rakennuksen sisäilmasto. Sisäilman lämpöolot ja lämpökuormat.

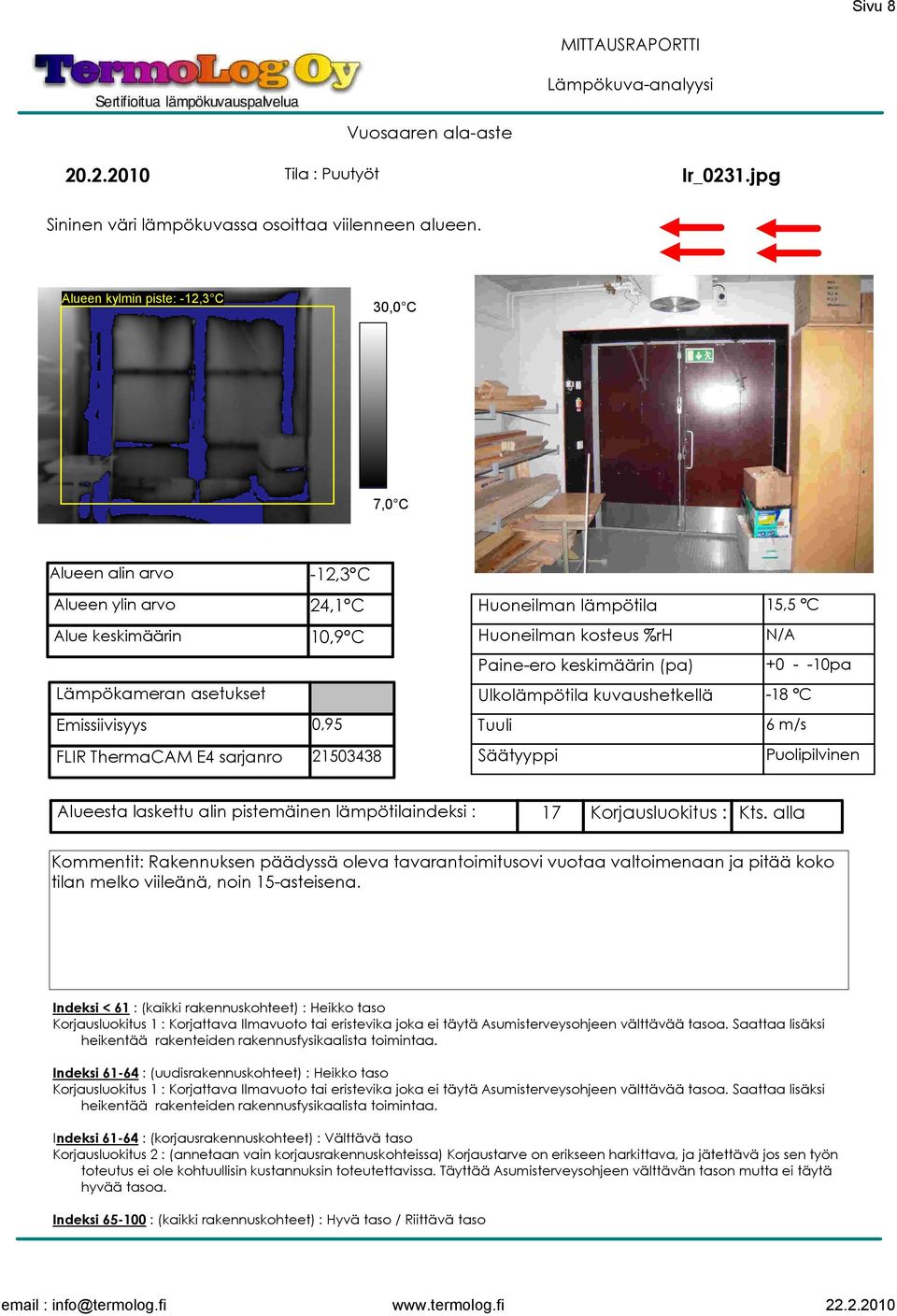

8 Sivu Tila : Puutyöt Ir_0231.jpg Alueen kylmin piste: -12,3 C 30,0 C 7,0 C -12,3 C 24,1 C 10,9 C Huoneilman lämpötila 15,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 17 Korjausluokitus : Kts. alla Kommentit: Rakennuksen päädyssä oleva tavarantoimitusovi vuotaa valtoimenaan ja pitää koko tilan melko viileänä, noin 15-asteisena.

9 Sivu Tila : Puutyö (Puuntyöstökoneet) Ir_0232.jpg Alueen kylmin piste: -4,4 C 30,0 C 7,0 C -4,4 C 19,0 C 8,6 C Huoneilman lämpötila 15,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 41 Korjausluokitus : Kts. alla Kommentit: Ikkunanpuitteessa on kovaa tiivistevuotoa vasemmassa alasyrjässä. Lasien pinta jää myös hyvin viileäksi, ikkunassa on 2 puitetta, puitteissa vain 1 lasi. Kittausten pettäessä lasin ja puitteen välistä purkautuu kylmää vuotoilmaa (kuten tässä kuvassa).

10 Sivu Tila : Puutyö (Puuntyöstökoneet) Ir_0233.jpg Alueen kylmin piste: -2,9 C 30,0 C 7,0 C -2,9 C 25,1 C 12,5 C Huoneilman lämpötila 15,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 45 Korjausluokitus : Kts. alla Kommentit: Kittaus on murtunut ja irronnut, lasin ja puitteen välistä purkautuu kylmää vuotoilmaa.

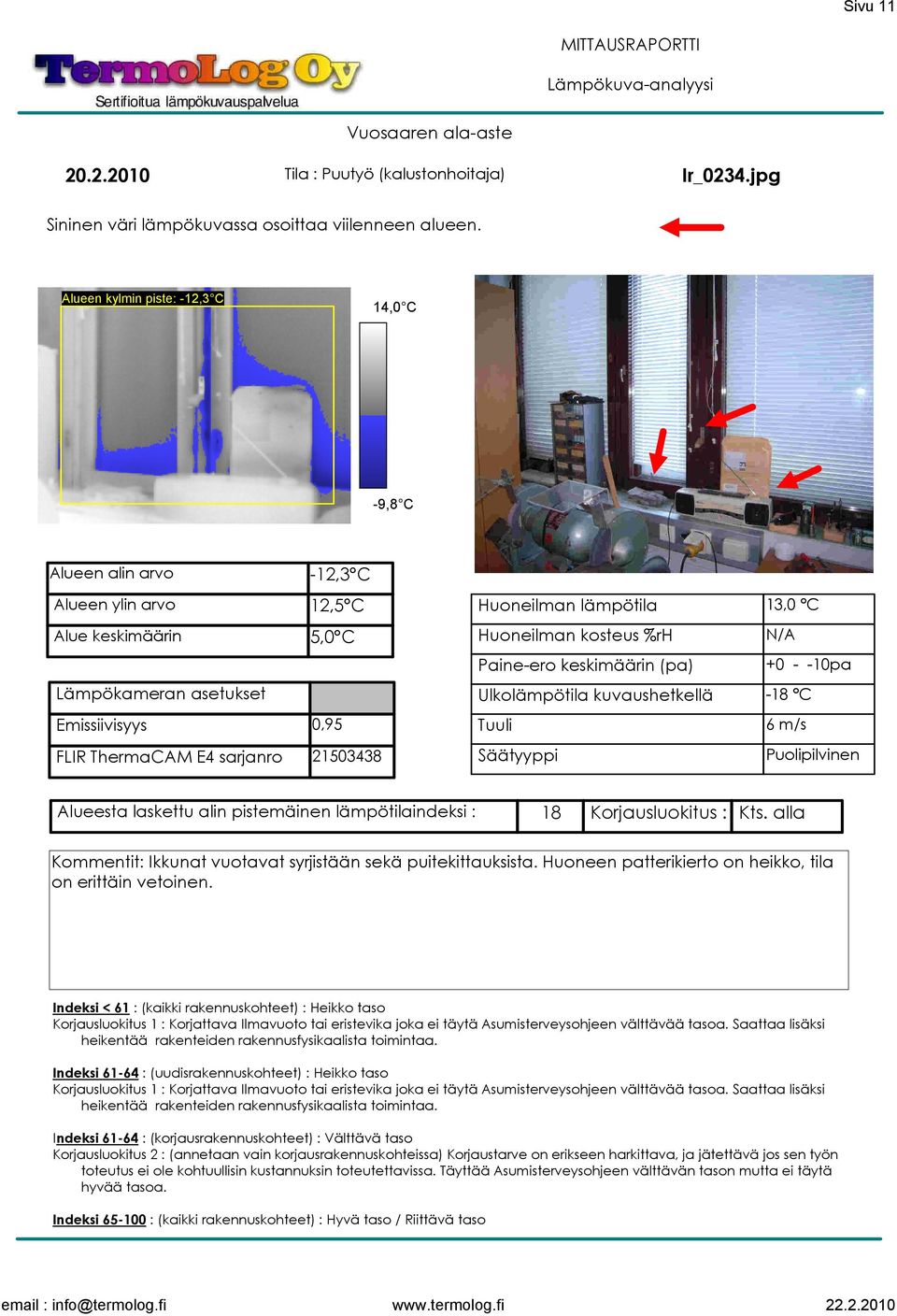

11 Sivu Tila : Puutyö (kalustonhoitaja) Ir_0234.jpg Alueen kylmin piste: -12,3 C 14,0 C -9,8 C -12,3 C 12,5 C 5,0 C Huoneilman lämpötila 13,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 18 Korjausluokitus : Kts. alla Kommentit: Ikkunat vuotavat syrjistään sekä puitekittauksista. Huoneen patterikierto on heikko, tila on erittäin vetoinen.

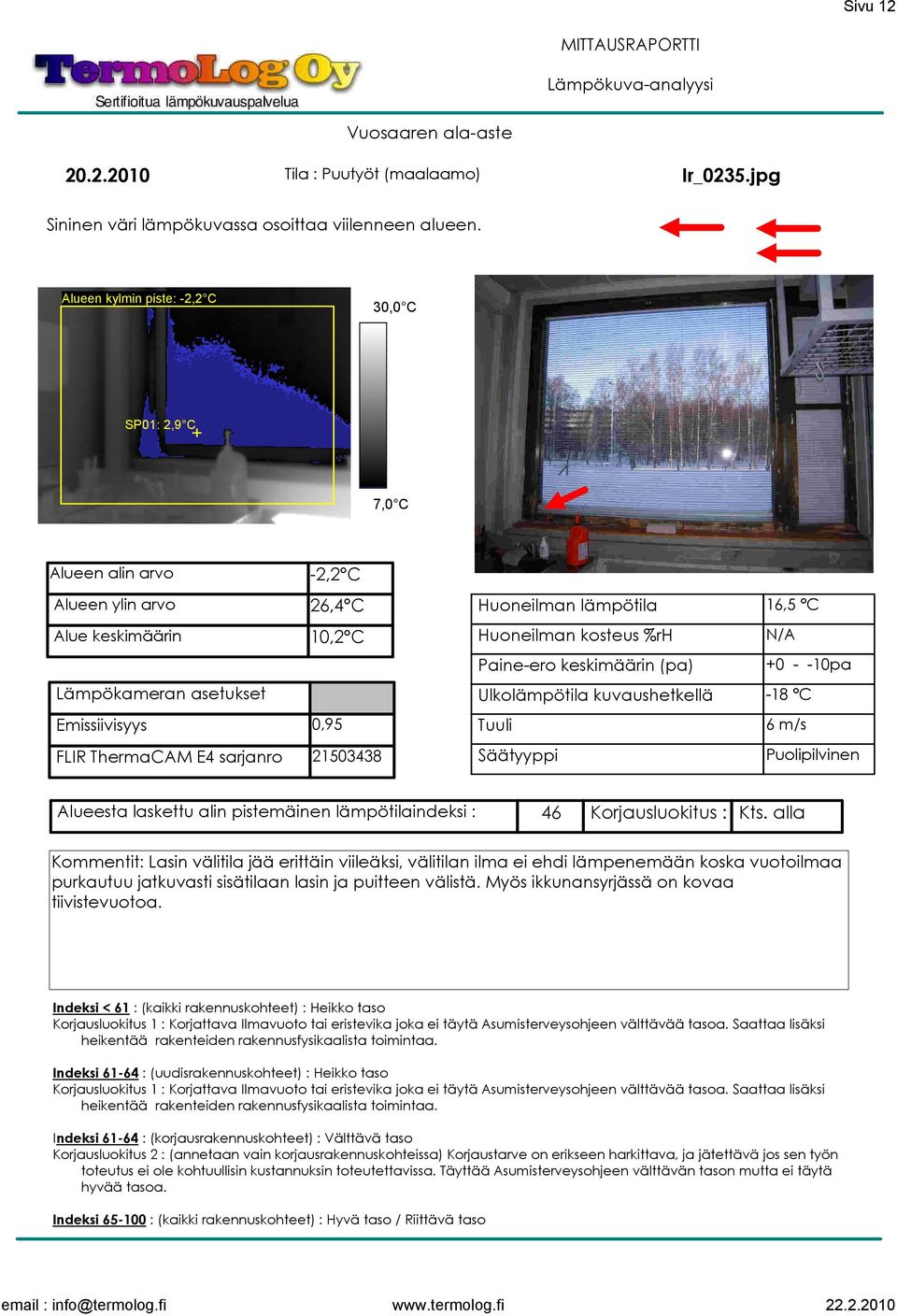

12 Sivu Tila : Puutyöt (maalaamo) Ir_0235.jpg Alueen kylmin piste: -2,2 C 30,0 C SP01: 2,9 C 7,0 C -2,2 C 26,4 C 10,2 C Huoneilman lämpötila 16,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 46 Korjausluokitus : Kts. alla Kommentit: Lasin välitila jää erittäin viileäksi, välitilan ilma ei ehdi lämpenemään koska vuotoilmaa purkautuu jatkuvasti sisätilaan lasin ja puitteen välistä. Myös ikkunansyrjässä on kovaa tiivistevuotoa.

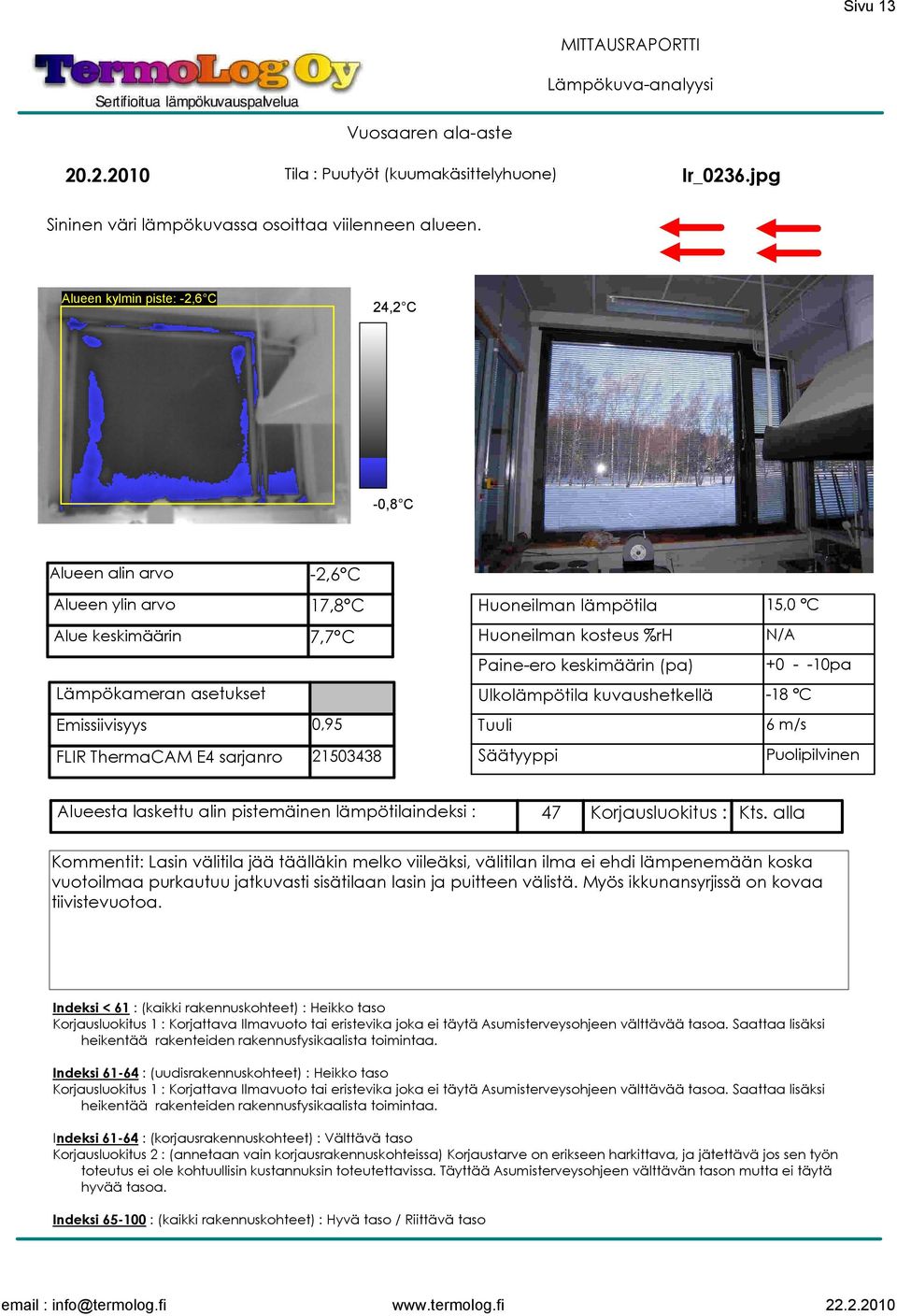

13 Sivu Tila : Puutyöt (kuumakäsittelyhuone) Ir_0236.jpg Alueen kylmin piste: -2,6 C 24,2 C -0,8 C -2,6 C 17,8 C 7,7 C Huoneilman lämpötila 15,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 47 Korjausluokitus : Kts. alla Kommentit: Lasin välitila jää täälläkin melko viileäksi, välitilan ilma ei ehdi lämpenemään koska vuotoilmaa purkautuu jatkuvasti sisätilaan lasin ja puitteen välistä. Myös ikkunansyrjissä on kovaa tiivistevuotoa.

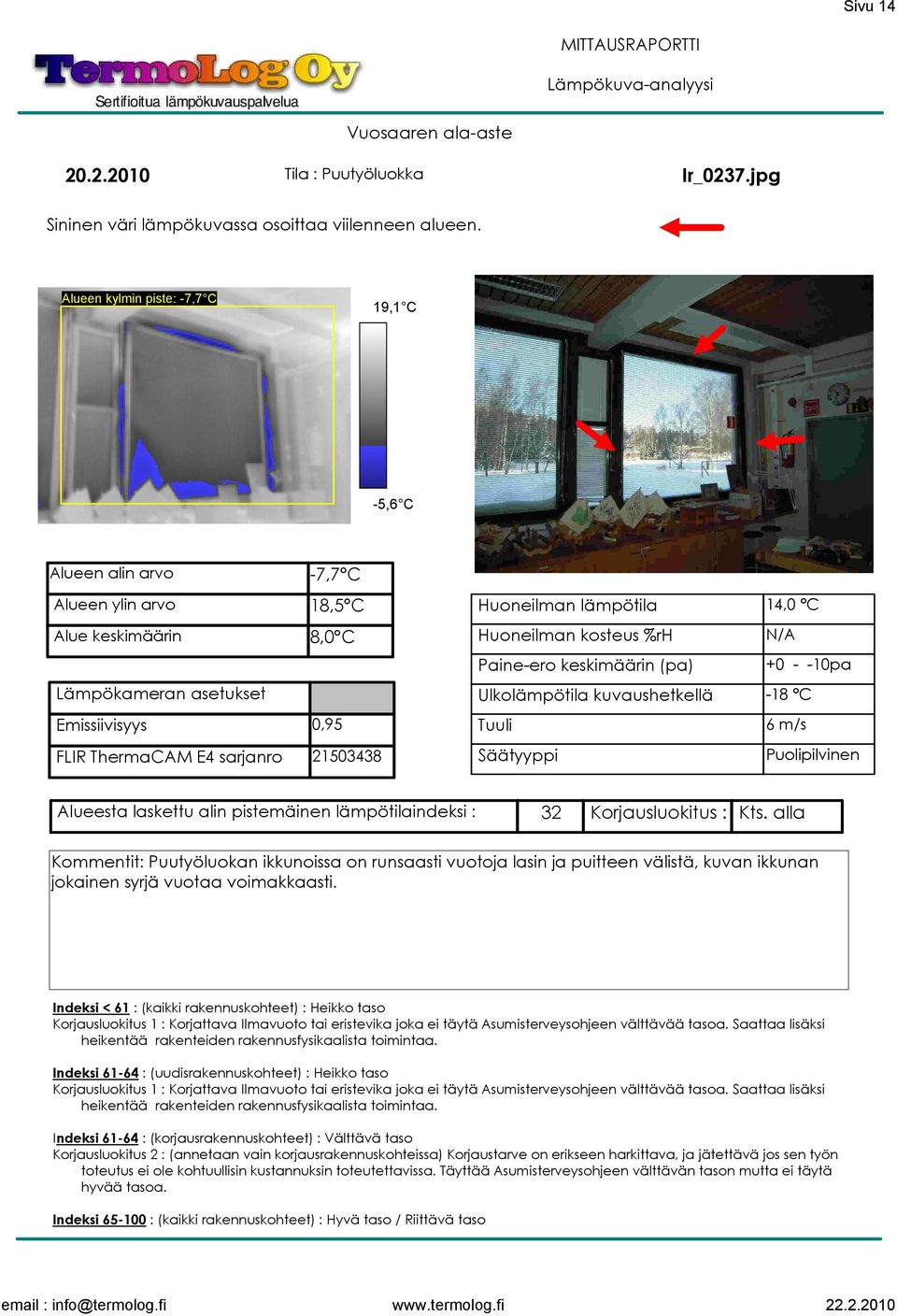

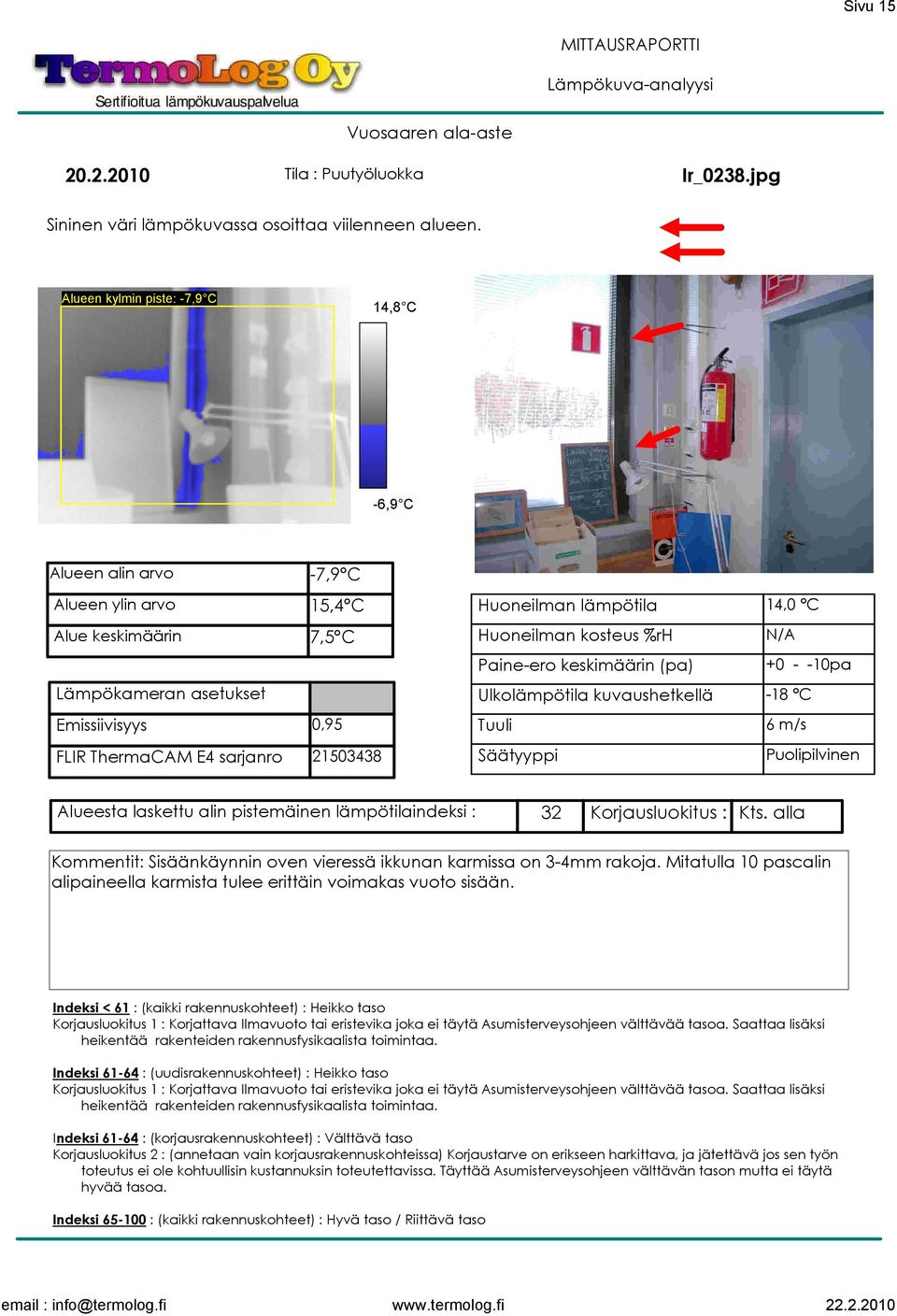

14 Sivu Tila : Puutyöluokka Ir_0237.jpg Alueen kylmin piste: -7,7 C 19,1 C -5,6 C -7,7 C 18,5 C 8,0 C Huoneilman lämpötila 14,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 32 Korjausluokitus : Kts. alla Kommentit: Puutyöluokan ikkunoissa on runsaasti vuotoja lasin ja puitteen välistä, kuvan ikkunan jokainen syrjä vuotaa voimakkaasti.

15 Sivu Tila : Puutyöluokka Ir_0238.jpg Alueen kylmin piste: -7,9 C 14,8 C -6,9 C -7,9 C 15,4 C 7,5 C Huoneilman lämpötila 14,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 32 Korjausluokitus : Kts. alla Kommentit: Sisäänkäynnin oven vieressä ikkunan karmissa on 3-4mm rakoja. Mitatulla 10 pascalin alipaineella karmista tulee erittäin voimakas vuoto sisään.

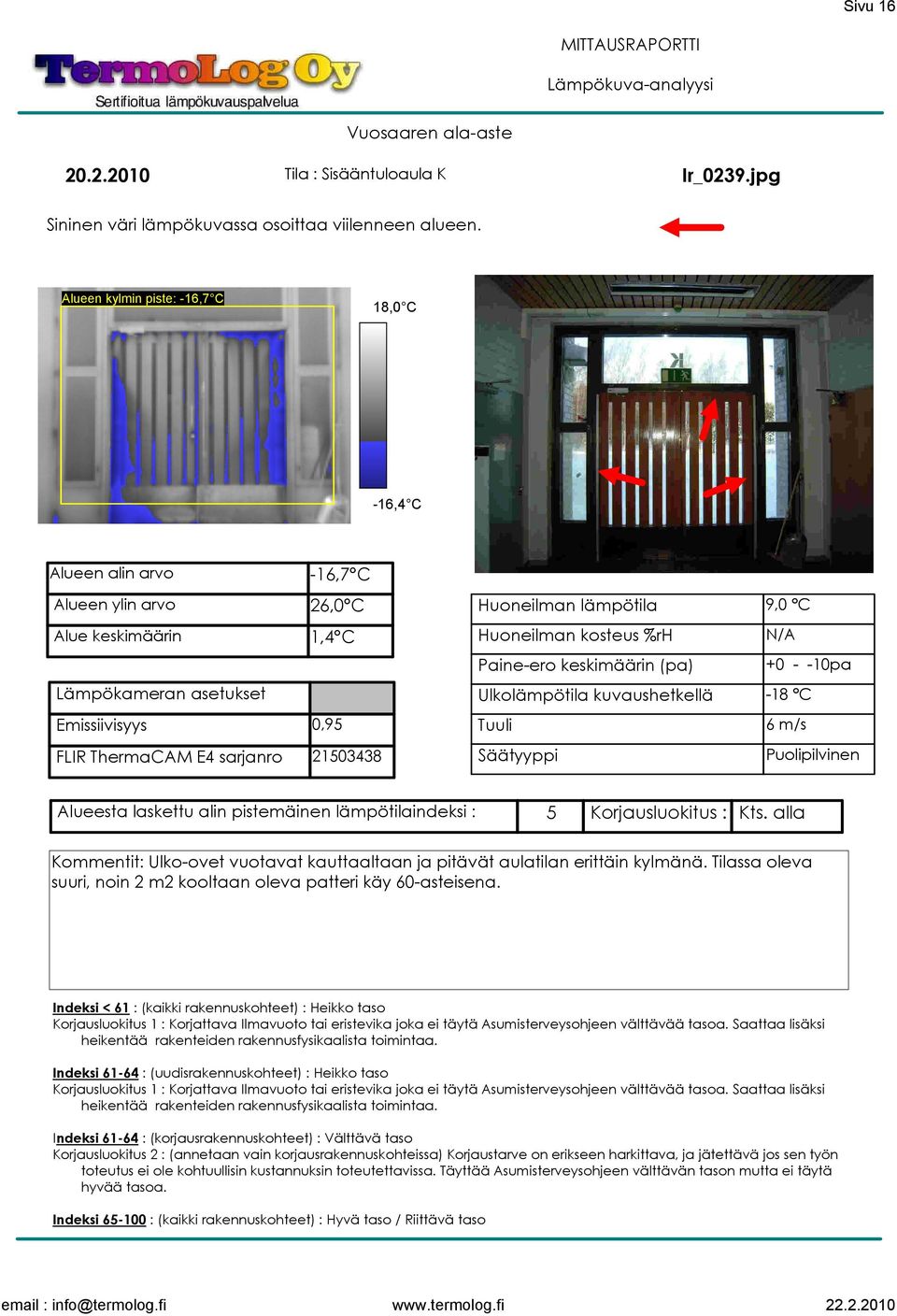

16 Sivu Tila : Sisääntuloaula K Ir_0239.jpg Alueen kylmin piste: -16,7 C 18,0 C -16,4 C -16,7 C 26,0 C 1,4 C Huoneilman lämpötila 9,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 5 Korjausluokitus : Kts. alla Kommentit: Ulko-ovet vuotavat kauttaaltaan ja pitävät aulatilan erittäin kylmänä. Tilassa oleva suuri, noin 2 m2 kooltaan oleva patteri käy 60-asteisena.

17 Sivu Tila : 17 OPV Ir_0240.jpg Alueen kylmin piste: -9,2 C 30,0 C 7,0 C -9,2 C 29,1 C 15,3 C Huoneilman lämpötila 22,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 22 Korjausluokitus : Kts. alla Kommentit: Ikkunoiden alasyrjien tiivistevuotoja.

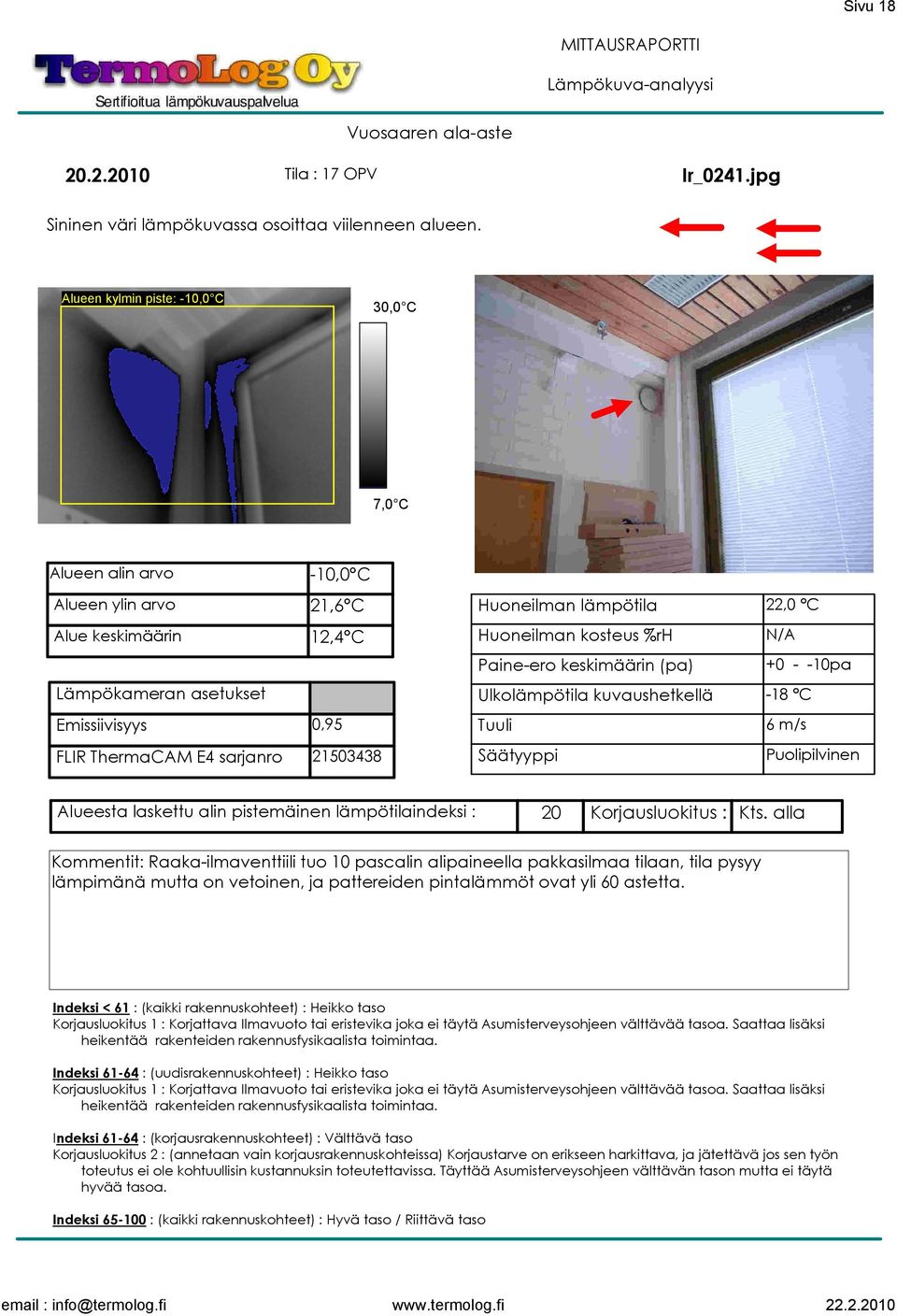

18 Sivu Tila : 17 OPV Ir_0241.jpg Alueen kylmin piste: -10,0 C 30,0 C 7,0 C -10,0 C 21,6 C 12,4 C Huoneilman lämpötila 22,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 20 Korjausluokitus : Kts. alla Kommentit: Raaka-ilmaventtiili tuo 10 pascalin alipaineella pakkasilmaa tilaan, tila pysyy lämpimänä mutta on vetoinen, ja pattereiden pintalämmöt ovat yli 60 astetta.

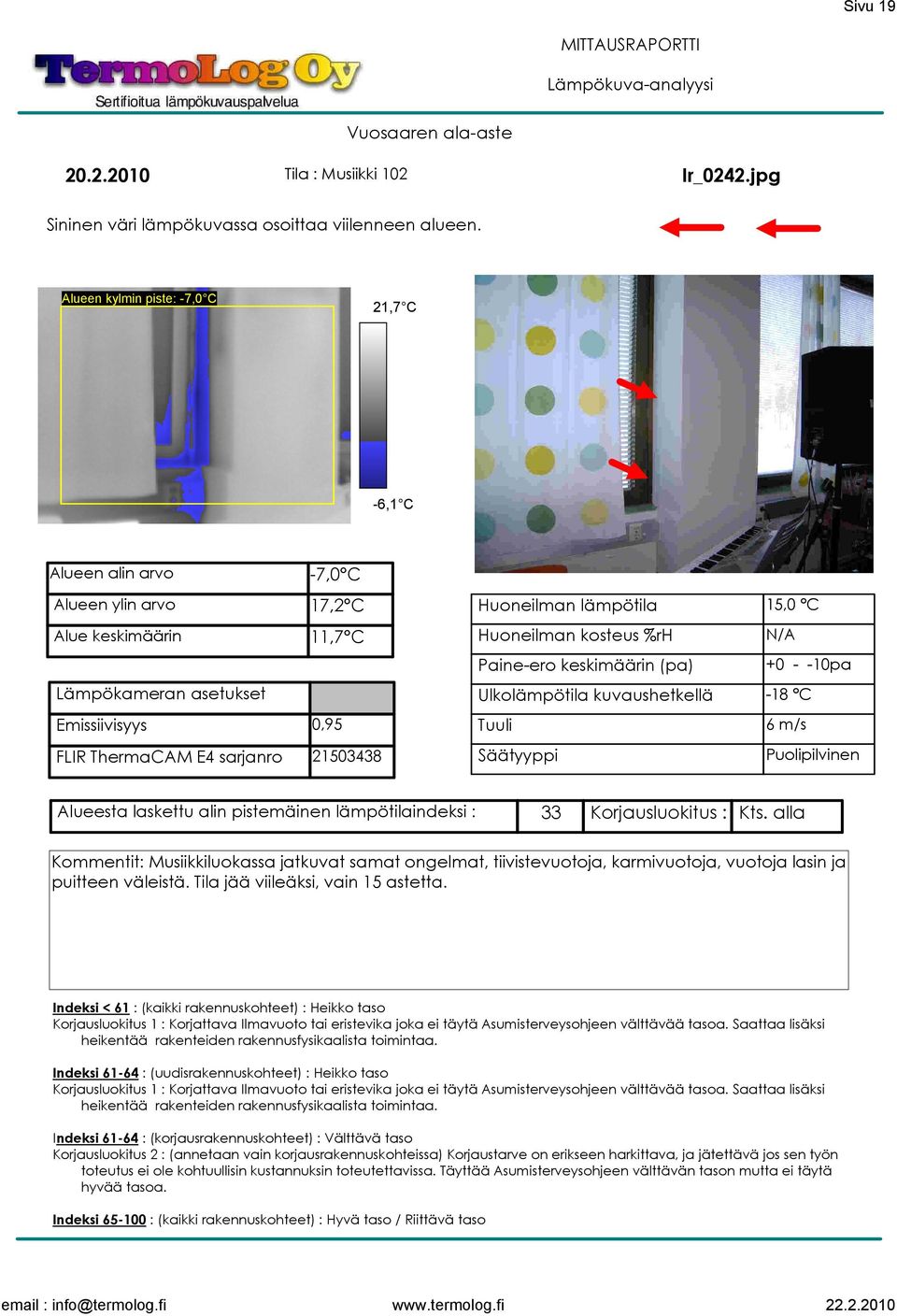

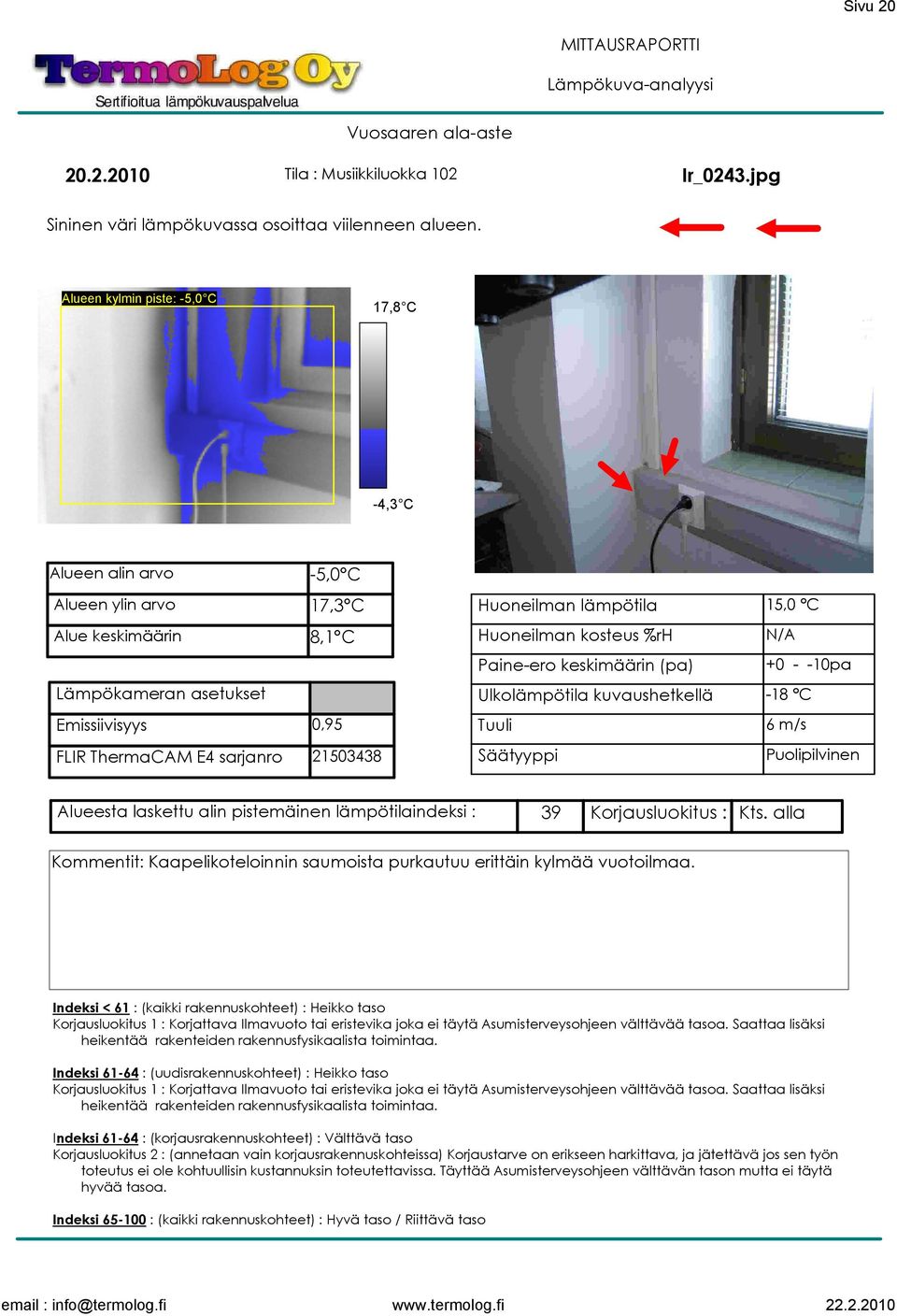

19 Sivu Tila : Musiikki 102 Ir_0242.jpg Alueen kylmin piste: -7,0 C 21,7 C -6,1 C -7,0 C 17,2 C 11,7 C Huoneilman lämpötila 15,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 33 Korjausluokitus : Kts. alla Kommentit: Musiikkiluokassa jatkuvat samat ongelmat, tiivistevuotoja, karmivuotoja, vuotoja lasin ja puitteen väleistä. Tila jää viileäksi, vain 15 astetta.

20 Sivu Tila : Musiikkiluokka 102 Ir_0243.jpg Alueen kylmin piste: -5,0 C 17,8 C -4,3 C -5,0 C 17,3 C 8,1 C Huoneilman lämpötila 15,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 39 Korjausluokitus : Kts. alla Kommentit: Kaapelikoteloinnin saumoista purkautuu erittäin kylmää vuotoilmaa.

21 Sivu Tila : Musiikkiluokka 102 Ir_0244.jpg Alueen kylmin piste: -3,5 C 19,5 C -2,7 C -3,5 C 19,0 C 10,6 C Huoneilman lämpötila 15,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 44 Korjausluokitus : Kts. alla Kommentit: Musiikkiluokan ongelmia, mm: tiivistevuotoja (kuvassa), karmivuotoja, vuotoja lasin ja puitteen väleistä. Tila jää viileäksi, vain 15 astetta.

22 Sivu Tila : Aula (Musiikki-Tekstiilityö) Ir_0245.jpg Alueen kylmin piste: -12,6 C 19,7 C -11,9 C -12,6 C 21,0 C 4,1 C Huoneilman lämpötila 16,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 16 Korjausluokitus : Kts. alla Kommentit: Ulko-ovet vuotavat kauttaaltaan ja pitävät aulatilan erittäin kylmänä.

23 Sivu Tila : Tekstiilityö 99 Ir_0246.jpg Alueen kylmin piste: -0,3 C 30,0 C 7,0 C -0,3 C 24,7 C 12,5 C Huoneilman lämpötila 20,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 47 Korjausluokitus : Kts. alla Kommentit: Tekstiilityön luokan tilanne on parempi, tilassa ei ole juurikaan tiivistevuotoja/karmivuotoja. Myös patterikierto on hyvä. Kuvassa ilmavuotoa lasin ja puitteen välistä (kittaus pettänyt).

24 Sivu Tila : Sisääntuloaula (opett. - rehtori) Ir_0247.jpg Alueen kylmin piste: -16,6 C 56,6 C -15,9 C -16,6 C 56,7 C 13,5 C Huoneilman lämpötila 17,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 4 Korjausluokitus : Kts. alla Kommentit: Ulko-oven vasemmassa syrjässä on erittäin kovia tiivistevuotoja.

25 Sivu Tila : Kouluisäntä Ir_0248.jpg Alueen kylmin piste: -17,1 C 14,1 C -16,7 C -17,1 C 13,9 C 8,9 C Huoneilman lämpötila 13,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 3 Korjausluokitus : Kts. alla Kommentit: Kouluisännän huoneessa oleva raakailmaventtiili vuotaa 10 pascalin paineella pakkasta sisään. Huone oli mittaushetkellä vain 13-asteinen.

26 Sivu Tila : Kouluisäntä Ir_0249.jpg Alueen kylmin piste: -2,1 C 16,9 C -1,6 C -2,1 C 17,2 C 10,1 C Huoneilman lämpötila 13,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 51 Korjausluokitus : Kts. alla Kommentit: Kouluisännän huoneessa yläpuite vuotaa voimakkaasti, myös lasin ja puitteen väleistä purkautuu vuotoilmaa, lasin pinta jää hyvin viileäksi.

27 Sivu Tila : Kanslisti Ir_0250.jpg Alueen kylmin piste: -2,8 C 19,0 C -2,5 C -2,8 C 17,6 C 8,4 C Huoneilman lämpötila 17,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 43 Korjausluokitus : Kts. alla Kommentit: Kanslistin huone kouluisännän huoneen vieressä. Huoneen ikkunoissa on tiivistevuotoja sekä vuotoja lasin ja puitteen välistä.

28 Sivu Tila : Koulusihteeri Ir_0251.jpg Alueen kylmin piste: -7,0 C 18,4 C -6,4 C -7,0 C 17,9 C 7,2 C Huoneilman lämpötila 17,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 31 Korjausluokitus : Kts. alla Kommentit: Lasin pinnat jäävät viileiksi (kittaukset pettäneet). Myös karmiliitokset ovat avonaisia ja vuotavat. Ikkunoiden alasyrjissä on lisäksi tiivistevuotoja.

29 Sivu Tila : Opettajainhuone Ir_0252.jpg Alueen kylmin piste: -9,1 C 19,5 C -8,6 C -9,1 C 19,6 C 10,8 C Huoneilman lämpötila 18,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 24 Korjausluokitus : Kts. alla Kommentit: Opettajainhuoneen tilanne on hieman parempi, tuuletusikkunoissa on kuitenkin melkoisesti tiivistevuotoja. Lasien pintalämpö on täälläkin alentunut kittausten petettyä.

30 Sivu Tila : Opettajainhuone Ir_0253.jpg Alueen kylmin piste: -13,5 C 19,6 C -11,5 C -13,5 C 19,3 C 11,1 C Huoneilman lämpötila 18,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 12 Korjausluokitus : Kts. alla Kommentit: Osa korkeista tuuletusikkunoista on kieroja, niitä ei saa enää suljettua tiiviisti ja ne jäävät vuotamaan ala- ja yläsyrjistään.

31 Sivu Tila : Luokka 2H (op. huoneen vieressä) Ir_0254.jpg Alueen kylmin piste: -3,2 C 30,0 C 7,0 C -3,2 C 26,7 C 13,3 C Huoneilman lämpötila 20,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 39 Korjausluokitus : Kts. alla Kommentit: Luokka on kohtalaisen lämmin, vuotoja kuitenkin löytyy mm. lasin ja puitteen völistä sekä tiivisteissä.

32 Sivu Tila : Luokka 3T (op. huoneen vieressä) Ir_0255.jpg Alueen kylmin piste: -7,4 C 20,7 C -6,2 C -7,4 C 21,2 C 11,3 C Huoneilman lämpötila 18,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 29 Korjausluokitus : Kts. alla Kommentit: Suuren puitteen yläkulma vuotaa, mahdollisesti myös ylälukko auki. Myös tässä luokassa ovat kittaukset murtuneet ja lasien pintalämpötila jää alhaiseksi.

33 Sivu Tila : Sisääntuloaula C Ir_0256.jpg Alueen kylmin piste: -13,7 C 57,0 C -12,0 C -13,7 C 17,5 C 4,6 C Huoneilman lämpötila 14,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 13 Korjausluokitus : Kts. alla Kommentit: Ulko-ovet vuotavat kauttaaltaan ja pitävät aulatilan erittäin kylmänä. Tilassa oleva suuri patteri on pintalämmöltään 60-asteinen.

34 Sivu Tila : 1113 Ir_0257.jpg Alueen kylmin piste: -8,5 C 17,0 C -6,9 C -8,5 C 17,2 C 10,8 C Huoneilman lämpötila 16,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 28 Korjausluokitus : Kts. alla Kommentit: Voimakas tiivistevuoto ikkunan yläpuitteessa. Tuuletusikkunan kittaukset ovat pettäneet ja jättävät lasin pintalämmön alhaiseksi.

35 Sivu Tila : 1112 Ir_0258.jpg Alueen kylmin piste: 1,1 C 30,0 C 7,0 C 1,1 C 27,9 C 17,9 C Huoneilman lämpötila 21,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 48 Korjausluokitus : Kts. alla Kommentit: Tila 1112 on lähes ongelmaton, oikeanpuoleisessa ikkunassa on kuitenkin tiivistevuotoja.

36 Sivu Tila : Sisääntuloaula ( ) Ir_0259.jpg Alueen kylmin piste: -17,2 C 14,5 C -16,9 C -17,2 C 16,1 C 1,2 C Huoneilman lämpötila 14,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 2 Korjausluokitus : Kts. alla Kommentit: Vasemman ulko-oven alatiiviste ja vasen syrjä vuotavat voimakkaasti, tuuli luo lunta aulatilaan.

37 Sivu Tila : 1110 Ir_0260.jpg Alueen kylmin piste: -7,3 C 30,0 C 7,0 C -7,3 C 29,4 C 13,3 C Huoneilman lämpötila 21,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 27 Korjausluokitus : Kts. alla Kommentit: Luokan 1110 tilanne on melko hyvä, vain luokan edessä olevassa tuuletusikkunassa on tiivistevuotoja sekä vuotoja lasin ja puitteen välistä.

38 Sivu Tila : 1. kerros ip-kerho Ir_0261.jpg Alueen kylmin piste: -7,4 C 20,4 C -6,5 C -7,4 C 20,5 C 11,4 C Huoneilman lämpötila 20,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 28 Korjausluokitus : Kts. alla Kommentit: Iltapäiväkerho, tilan perällä oleva tuuletusikkuna on syrjistään melko vuotoinen.

39 Sivu Tila : 1. kerros ip-kerho Ir_0262.jpg Alueen kylmin piste: 7,8 C 30,0 C 7,0 C 7,8 C 22,9 C 17,7 C Huoneilman lämpötila 20,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 68 Korjausluokitus : Kts. alla Kommentit: Iltapäiväkerhon tiloissa on jonkinlainen IV-laite, ritilän alaosasta tulee lattialle melko viileää ilmaa, alle 8 asteista.

40 Sivu Tila : 1. kerros ip-kerhon keittiö Ir_0263.jpg Alueen kylmin piste: 1,5 C 35,1 C 2,1 C 1,5 C 24,0 C 11,8 C Huoneilman lämpötila 17,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 55 Korjausluokitus : Kts. alla Kommentit: Keittiön patterikierto on hieman heikko, tila on vain 17-asteinen. Kittaukset ikkunassa ovat pettäneet ja lasin pinta jää viileäksi.

41 Sivu Tila : Ip-kerhon sisääntulo, ulko-ovi Ir_0264.jpg Alueen kylmin piste: -16,2 C 20,6 C -15,1 C -16,2 C 20,9 C 3,2 C Huoneilman lämpötila 7,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 7 Korjausluokitus : Kts. alla Kommentit: Eteisaula/porraskäytävä on hyvin kylmä, vain 7 asteinen. Ulko-ovi vuotaa kauttaaltaan.

42 Sivu Tila : 1202 Ir_0265.jpg Alueen kylmin piste: -3,0 C 30,0 C 7,0 C -3,0 C 21,3 C 11,5 C Huoneilman lämpötila 18,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 41 Korjausluokitus : Kts. alla Kommentit: Luokka 1202, vuotoa ikkunan alapuitteessa. Myös lasin ja puitteen välistä purkautuu kylmää ilmavuotoa. Muuten tilanne tässä luokassa on kohtuullinen. HUOM! "Välikerroksessa" paine-ero on jo pienempi, noin -2 pascalia. Tämä hillitsee vuotoja selvästi, ikkunat ja tiivisteet eivät välttämättä ole sen parempikuntoisia kuin 1. kerroksessakaan.

43 Sivu Tila : 1206 Ir_0266.jpg Alueen kylmin piste: -0,4 C 30,0 C 7,0 C -0,4 C 14,8 C 9,9 C Huoneilman lämpötila 15,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 53 Korjausluokitus : Kts. alla Kommentit: Patterikierto luokassa on heikko, lisäksi ikkunoissa on vuotoja lasien ja puitteiden väleistä. Digikuvassa taaempana ikkuna vuotaa ylätiiviisteestään.

44 Sivu Tila : 1206 Ir_0267.jpg Alueen kylmin piste: -3,8 C 15,3 C -2,5 C -3,8 C 14,8 C 8,4 C Huoneilman lämpötila 15,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 43 Korjausluokitus : Kts. alla Kommentit: Luokan perällä olevassa korkeassa tuuletusikkunassa on kovia tiivistevuotoja sekä vuotoa lasin ja puitteen välistä.

45 Sivu Tila : 2207 ATK Ir_0268.jpg Alueen kylmin piste: 1,9 C 17,9 C 2,1 C 1,9 C 18,1 C 11,1 C Huoneilman lämpötila 16,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 58 Korjausluokitus : Kts. alla Kommentit: Tilan perimmäinen tuuletusikkuna, vuotoja lasin ja puitteen välistä. Myös pientä tiivistevuotoa ikkunoiden alakulmissa.

46 Sivu Tila : 4203 Ir_0269.jpg Alueen kylmin piste: -0,9 C 14,6 C 0,2 C -0,9 C 14,3 C 10,0 C Huoneilman lämpötila 16,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 50 Korjausluokitus : Kts. alla Kommentit: Ikkunan karmivuotoa luokan perällä.

47 Sivu Tila : 4210 Ir_0270.jpg Alueen kylmin piste: -2,0 C 20,3 C -1,7 C -2,0 C 19,4 C 9,5 C Huoneilman lämpötila 18,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 44 Korjausluokitus : Kts. alla Kommentit: Suuri puite vuotaa vasemmasta alasyrjästään. Ikkunoissa on jälleen vuotoja lasin ja puitteen välistä.

48 Sivu Tila : 4210 Ir_0271.jpg Alueen kylmin piste: 11,6 C 30,0 C 7,0 C 11,6 C 25,2 C 17,4 C Huoneilman lämpötila 18,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 82 Korjausluokitus : Kts. alla Kommentit: Koulurakennuksen päätyseinä luokassa 4210 jää hieman viileäksi, rakenteissa on kylmäsiltoja.

49 Sivu Tila : 4208 Ir_0272.jpg Alueen kylmin piste: 2,6 C 30,0 C 7,0 C 2,6 C 19,8 C 10,0 C Huoneilman lämpötila 20,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 54 Korjausluokitus : Kts. alla Kommentit: Luokan perällä on pesuallas jonka takana kulkee mm. viemärilinja. Pinnat jäähtyvät vaarallisen kylmiksi pesualtaan alla.

50 Sivu Tila : 3212 Ir_0273.jpg Alueen kylmin piste: -4,9 C 30,0 C 7,0 C -4,9 C 17,3 C 11,9 C Huoneilman lämpötila 20,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 34 Korjausluokitus : Kts. alla Kommentit: Luokan perällä on pesuallas jonka takana kulkee mm. viemärilinja. Pinnat jäähtyvät reilusti pakkasellei pesualtaan alla.

51 Sivu Tila : 3208 Ir_0274.jpg 31,4 C Alueen kylmin piste: 13,0 C 4,1 C 13,0 C 60,8 C 23,9 C Huoneilman lämpötila -- C Alueesta laskettu alin pistemäinen lämpötilaindeksi : -- Korjausluokitus : Kts. alla Kommentit: Patterikierto luokan 3208 edessä on vajavainen.

52 Sivu Tila : Ruokala Ir_0275.jpg Alueen kylmin piste: 7,9 C 30,0 C 7,0 C 7,9 C 21,3 C 16,3 C Huoneilman lämpötila 20,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 67 Korjausluokitus : Kts. alla Kommentit: Ruokalan kattoikkunoissa ei havaittu mitään erikoisempia vuotoja, pintalämpötiloja tms. Pintalämpö tässä (indeksi 67) on jopa yllättävän hyvä.

53 Sivu Tila : Ruokala Ir_0276.jpg Alueen kylmin piste: 11,0 C 30,0 C 7,0 C 11,0 C 36,0 C 17,9 C Huoneilman lämpötila 20,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 75 Korjausluokitus : Kts. alla Kommentit: Portaikon seinän eristävyys on epätasainen, pinnassa on kylmäsiltoja. Lämpöindeksi on kuitenkin hyvää tasoa, mutta kovalla pakkasella seinäpinta laskee alimmillaan 10 asteiseksi.

54 Sivu Tila : 22 verstas Ir_0277.jpg Alueen kylmin piste: -12,7 C 53,1 C -11,9 C -12,7 C 53,4 C 9,4 C Huoneilman lämpötila 16,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 16 Korjausluokitus : Kts. alla Kommentit: Ulko-ovi tilan 22 (verstas) edessä. Ovi on kauttaaltaan melko vuotoinen, käytävän lämpötila jää 16 asteiseksi.

55 Sivu Tila : 1. krs keittiö Ir_0278.jpg Alueen kylmin piste: -14,0 C 17,7 C -13,1 C -14,0 C 17,5 C 9,2 C Huoneilman lämpötila 17,5 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 11 Korjausluokitus : Kts. alla Kommentit: Erittäin kovaa ilmavuotoa puitteen vasemmassa alasyrjässä.

56 Sivu Tila : Voimistelusali Ir_0279.jpg Alueen kylmin piste: 14,2 C 30,0 C 7,0 C 14,2 C 30,0 C 17,8 C Huoneilman lämpötila 17,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 92 Korjausluokitus : Kts. alla Kommentit: Voimistelusali, yläpohjan eristävyys on tasainen, hyvä. Vuotoja ei havaittu, myöskään ikkunoissa. Toisaalta tila katonrajassa on jo ylipaineinen, joten mahdolliset vuodot suuntaavat sisätiloista ulkoilmaan päin.

57 Sivu Tila : Sisäänkäynti H Ir_0280.jpg Alueen kylmin piste: -12,3 C 23,4 C -11,2 C -12,3 C 22,7 C 8,6 C Huoneilman lämpötila 18,0 C Alueesta laskettu alin pistemäinen lämpötilaindeksi : 16 Korjausluokitus : Kts. alla Kommentit: Ulko-ovet ovat erittäin vetoisia. Lämpökuvassa näkyy lisäksi vuotoa seinän saumasta, nuolen osoittamasta kohdasta.

58 Sivu 58 Tärkeää! Paine-eron vaikutus mittaustuloksiin (lähde : Sauli Paloniitty - Rakennuksen lämpökuvaus, 2004) Lämpökuvausta tehtäessä on tärkeää että tilassa vallitsee normaali painesuhde. SFS5132-standardin mukainen, lämpökuvauksen aikana tavoiteltava paine-ero on -5 pascalia, jolloin tila on lievästi alipaineinen. Paine-erolla on suora yhteys ilman liikkeeseen ja näin ollen myös ilmavuotopisteen pintalämpötilaan. Alipaineen suuruudella on yleensä melko suoraviivainen vaikutus vikakohtien pintalämpötiloihin silloin kun alipaine on vielä kohtuullinen (0 pascal pascal). Alipaineen kasvaessa yli -30 pascalin ei vuodon aiheuttamaa pintalämpötilan muutosta enää voi hallita. Tällöin on syytä tarkastella lähemmin alipaineen aiheuttavia tekijöitä ja harkita lämpökuvauksen keskeyttämistä sekä ehdottaa mahdollista ilmanvaihdon tasapainotusta. Huoneisto saattaa olla myös ylipaineinen, jolloin lämmin ja kostea huoneilma pääsee ylipaineisena rakenteisiin. Ylipaine aiheuttaa rakenteiden kostumista ja huoneilman vesihöyryn kondensoitumista rakenteisiin. Pitkällä aikajänteellä ylipaine aiheuttaa kosteusvauroita. Ylipaineista huoneistoa ei voida lämpökuvata sisältä käsin. Ulosvuotava huoneilma lämmittää mennessään vuotokohdat huoneilman lämpötilaan jolloin lämpökamerakaan ei havaitse vuotavassa pisteessä mitään poikkeamaa verrattuna vuotamattomaan rakenteeseen. Rakennukset, joissa on koneellinen poisto tai koneellinen tulo-poisto ilmanvaihtojärjestelmä, ovat lähtökohtaisesti oikein mitoitettuja korvausilman tulo- ja poistomäärien suhteen. Kun lähtökohtaisesti oikein suunniteltu ilmanvaihtojärjestelmä otetaan käyttöön, tulevat sattumatekijät mukaan peliin : ikkunat joissa on ns. korvausilmaventtiili ovat väärin käytettyinä (ja väärin mitoitettuina) suurin yksittäinen alipaineen aiheuttaja. Korvausilmaventtiiliit koetaan "vetoisiksi" ja usein asukas sulkee ne täysin, usein korvausilmaventtiilit tukitaan rievuilla, joskus ne jopa teipataan umpeen. Näissä tapauksissa alipaine huoneistossa kasvaa kohtuuttomaksi ja korvausilma etsii uusia reittejä. Uudet korvausilmareitit ovat tyypillisesti ikkunoiden ja ovien puitteissa sekä karmiliitospisteissä, ja varsinkin saunojen korvausilmaventtiileissä : Suuri osa kylmiksi raportoiduista pesuhuoneista ovat seurausta korvausilman väärälle reitille. Kun asunnon muut korvausilmareitit on tukittu, tulee huoneiston lähes kaikki korvausilma saunan "raakailmaventtiilistä" jäähdyttäen samalla saunan ja kylpyhuoneen kohtuuttoman kylmäksi. Jos lämpökuvauksen yhteydessä huoneistossa havaitaan yli -5 pascalin alipaine, tulee painevaikutuksen huomioiva korjauskerroin ottaa käyttöön. Vuotopisteestä mitatusta lämpötilasta lasketaan lämpötilaindeksi, jonka jälkeen indeksi tulee korjata painekertoimella. Painesuhteen tavoitetila on -5 pascalia. Esimerkiksi, jos huoneistossa on suurempi alipaine kuin -5 pascalia, esim. -12 pascalia, tulee lämpötilaindeksiä nostaa seitsemällä pisteellä (mitattu -12pa - -tavoitetila -5pa). Esim. jos kohteesta on mitattu lämpötilaindeksi 57 ja alipaine on -12 pascalia, on lopullinen lämpötilaindeksi 64. Korjausrakentamisen ollessa kyseessä on indeksi 64 jo hyväksytyllä tasolla! Uudisrakennuskohteissa indeksi 64 jää vielä hieman alle hyväksytyn tason.
