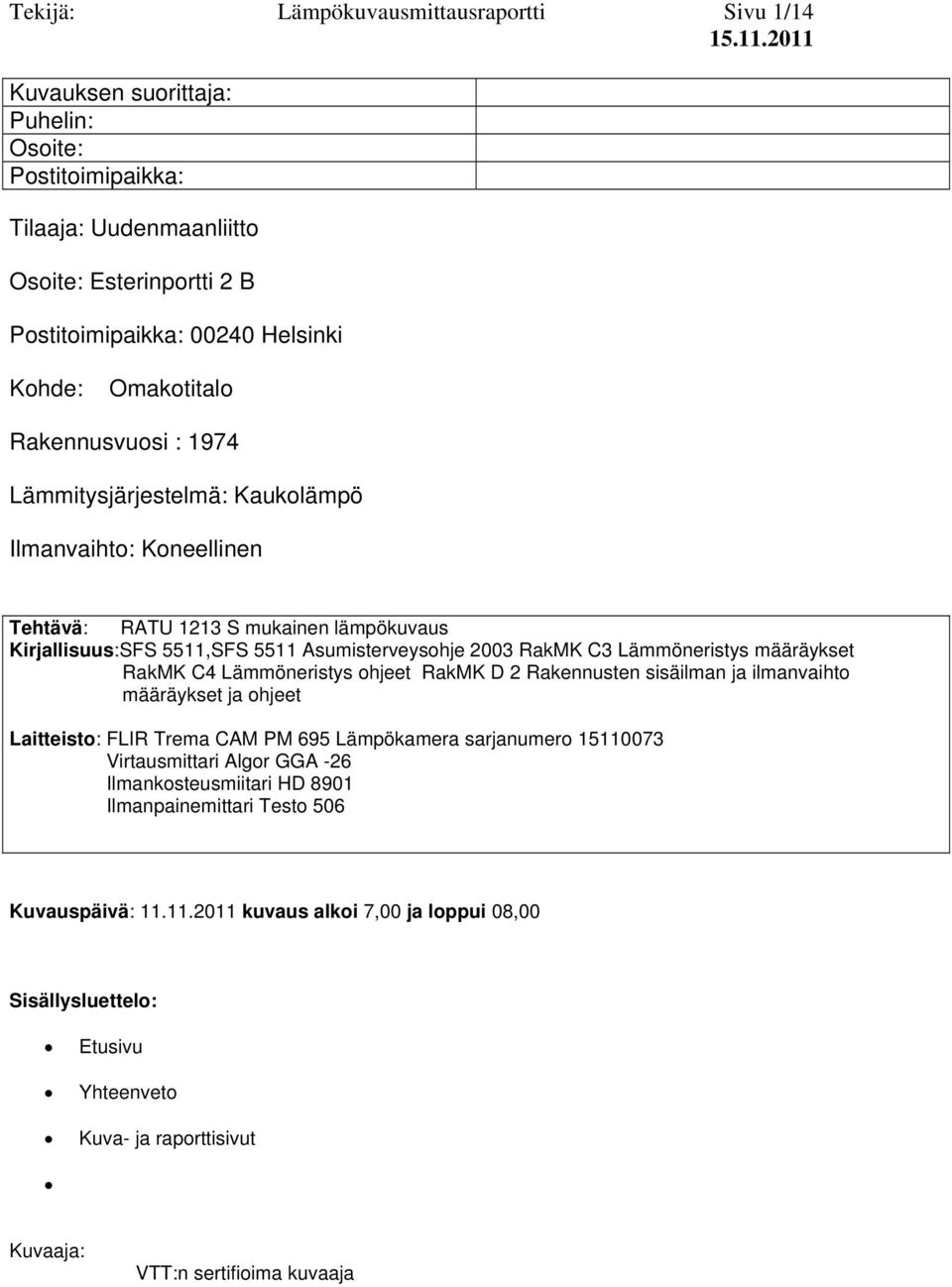

1 Tekijä: Lämpökuvausmittausraportti Sivu 1/14 Kuvauksen suorittaja: Puhelin: Osoite: Postitoimipaikka: Tilaaja: Uudenmaanliitto Osoite: Esterinportti 2 B Postitoimipaikka: Helsinki Kohde: Omakotitalo Rakennusvuosi : 1974 Lämmitysjärjestelmä: Kaukolämpö Ilmanvaihto: Koneellinen Tehtävä: RATU 1213 S mukainen lämpökuvaus Kirjallisuus:SFS 5511,SFS 5511 Asumisterveysohje 03 RakMK C3 Lämmöneristys määräykset RakMK C4 Lämmöneristys ohjeet RakMK D 2 Rakennusten sisäilman ja ilmanvaihto määräykset ja ohjeet Laitteisto: FLIR Trema CAM PM 695 Lämpökamera Virtausmittari Algor GGA -26 Ilmankosteusmiitari HD 8901 Ilmanpainemittari Testo 506 Kuvauspäivä: kuvaus alkoi 7,00 ja loppui 08,00 Sisällysluettelo: Etusivu Yhteenveto Kuva- ja raporttisivut Kuvaaja: VTT:n sertifioima kuvaaja

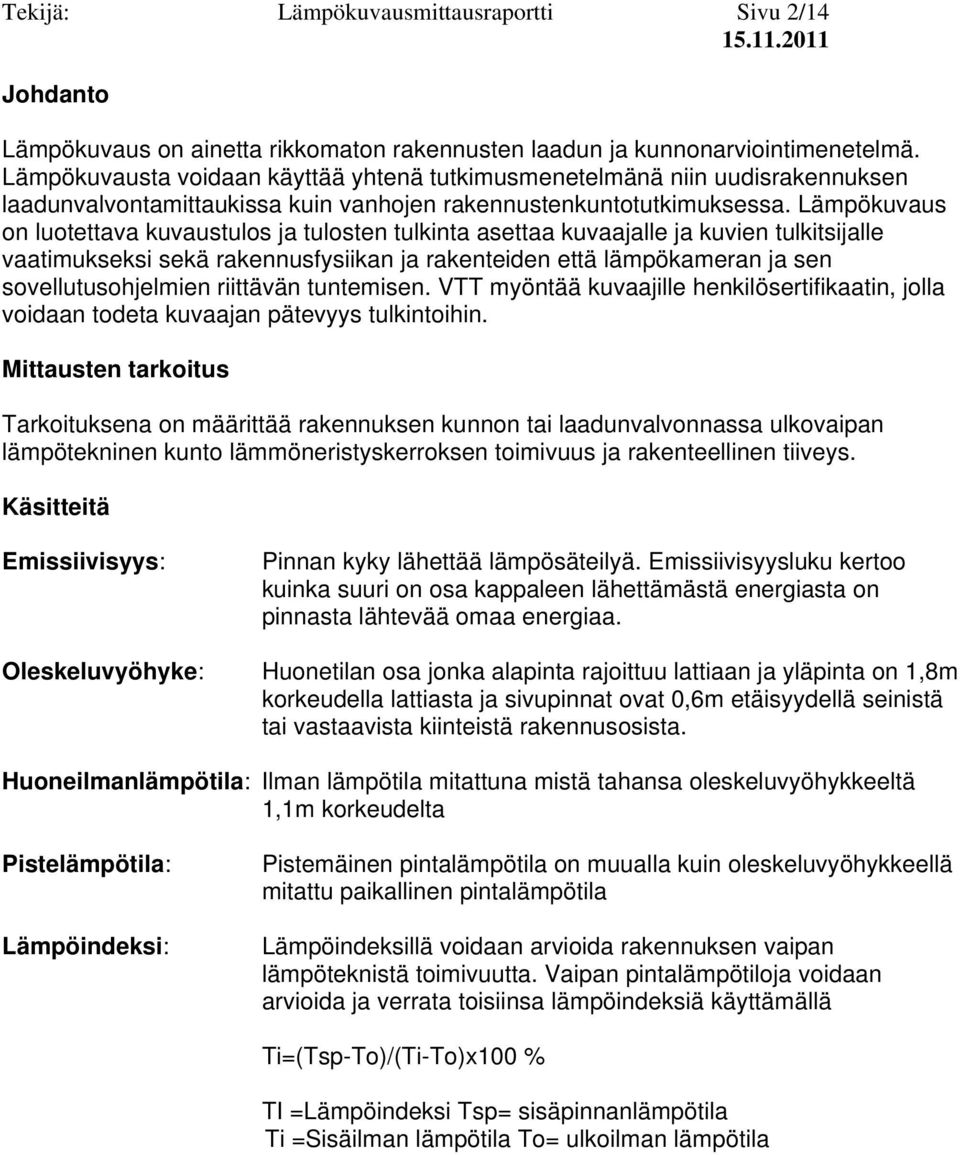

2 Tekijä: Lämpökuvausmittausraportti Sivu 2/14 Johdanto Lämpökuvaus on ainetta rikkomaton rakennusten laadun ja kunnonarviointimenetelmä. Lämpökuvausta voidaan käyttää yhtenä tutkimusmenetelmänä niin uudisrakennuksen laadunvalvontamittaukissa kuin vanhojen rakennustenkuntotutkimuksessa. Lämpökuvaus on luotettava kuvaustulos ja tulosten tulkinta asettaa kuvaajalle ja kuvien tulkitsijalle vaatimukseksi sekä rakennusfysiikan ja rakenteiden että lämpökameran ja sen sovellutusohjelmien riittävän tuntemisen. VTT myöntää kuvaajille henkilösertifikaatin, jolla voidaan todeta kuvaajan pätevyys tulkintoihin. Mittausten tarkoitus Tarkoituksena on määrittää rakennuksen kunnon tai laadunvalvonnassa ulkovaipan lämpötekninen kunto lämmöneristyskerroksen toimivuus ja rakenteellinen tiiveys. Käsitteitä Emissiivisyys: Pinnan kyky lähettää lämpösäteilyä. Emissiivisyysluku kertoo kuinka suuri on osa kappaleen lähettämästä energiasta on pinnasta lähtevää omaa energiaa. Oleskeluvyöhyke: Huonetilan osa jonka alapinta rajoittuu lattiaan ja yläpinta on 1,8m korkeudella lattiasta ja sivupinnat ovat 0,6m etäisyydellä seinistä tai vastaavista kiinteistä rakennusosista. Huoneilmanlämpötila: Ilman lämpötila mitattuna mistä tahansa oleskeluvyöhykkeeltä 1,1m korkeudelta Pistelämpötila: Lämpöindeksi: Pistemäinen pintalämpötila on muualla kuin oleskeluvyöhykkeellä mitattu paikallinen pintalämpötila Lämpöindeksillä voidaan arvioida rakennuksen vaipan lämpöteknistä toimivuutta. Vaipan pintalämpötiloja voidaan arvioida ja verrata toisiinsa lämpöindeksiä käyttämällä Ti=(Tsp-To)/(Ti-To)x100 % TI =Lämpöindeksi Tsp= sisäpinnanlämpötila Ti = To= ulkoilman lämpötila

3 Tekijä: Lämpökuvausmittausraportti Sivu 3/14 Yhteenveto: - Tuuli: Luoteistuuli 3m/s - Ulkolämpötila: +5C - Sisälämpötila: +21C-+22C - Sisä- ja ulkoilman lämpöero: +16C-+18C - Paine-ero keskimäärin -3Pa - Sisäilman suhteellinen kosteus: 30% Havaintoasema: Paikalliset säähavainnot Vantaa Helsinki-Vantaan lentoasema» Tuorein säähavainto: : Suomen aikaa Lämpötila 4,8 C Kosteus 94 % Kastepiste 3,9 C Puuska 4 m/s Luoteistuulta Paine 1034,4 hpa Tunnin sadekertymä 0,0 mm (9:00) Pilvistä (8/8) Näkyvyys 19 km

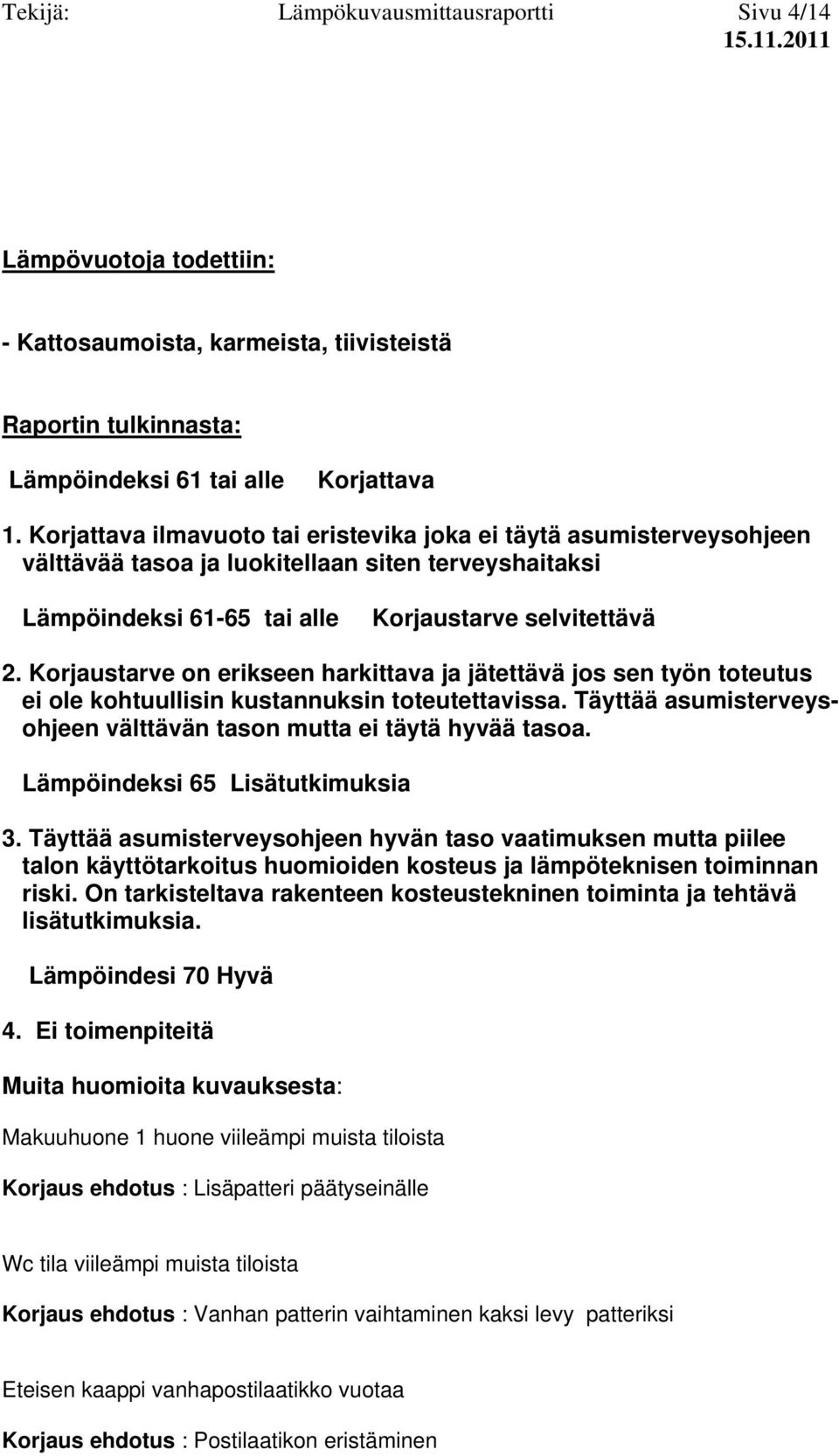

4 Tekijä: Lämpökuvausmittausraportti Sivu 4/14 Lämpövuotoja todettiin: - Kattosaumoista, karmeista, tiivisteistä Raportin tulkinnasta: Lämpöindeksi 61 tai alle Korjattava 1. Korjattava ilmavuoto tai eristevika joka ei täytä asumisterveysohjeen välttävää tasoa ja luokitellaan siten terveyshaitaksi Lämpöindeksi tai alle Korjaustarve selvitettävä 2. Korjaustarve on erikseen harkittava ja jätettävä jos sen työn toteutus ei ole kohtuullisin kustannuksin toteutettavissa. Täyttää asumisterveysohjeen välttävän tason mutta ei täytä hyvää tasoa. Lämpöindeksi 65 Lisätutkimuksia 3. Täyttää asumisterveysohjeen hyvän taso vaatimuksen mutta piilee talon käyttötarkoitus huomioiden kosteus ja lämpöteknisen toiminnan riski. On tarkisteltava rakenteen kosteustekninen toiminta ja tehtävä lisätutkimuksia. Lämpöindesi 70 Hyvä 4. Ei toimenpiteitä Muita huomioita kuvauksesta: Makuuhuone 1 huone viileämpi muista tiloista Korjaus ehdotus : Lisäpatteri päätyseinälle Wc tila viileämpi muista tiloista Korjaus ehdotus : Vanhan patterin vaihtaminen kaksi levy patteriksi Eteisen kaappi vanhapostilaatikko vuotaa Korjaus ehdotus : Postilaatikon eristäminen

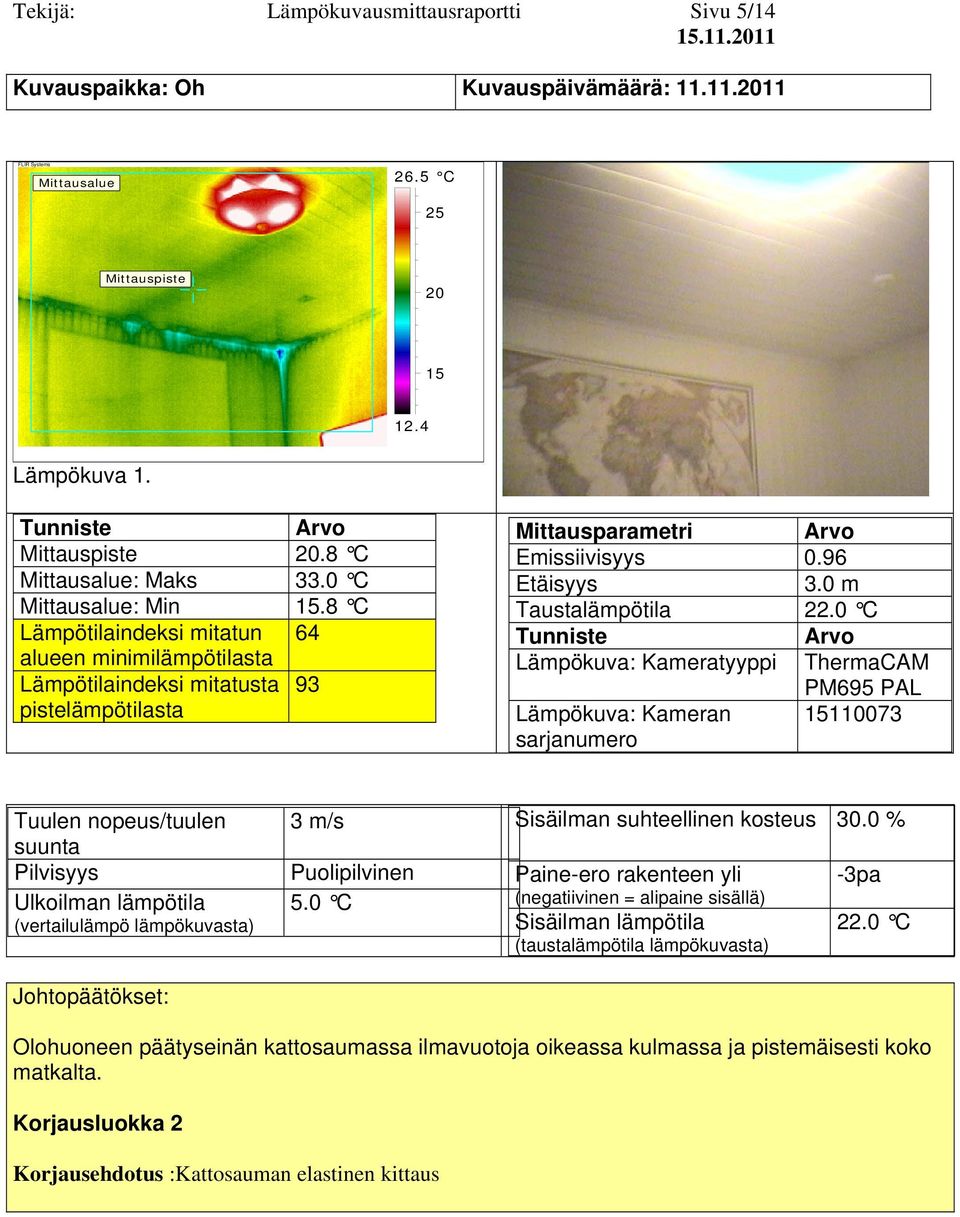

5 Tekijä: Lämpökuvausmittausraportti Sivu 5/14 Kuvauspaikka: Oh Kuvauspäivämäärä: C Lämpökuva 1..8 C : Maks 33.0 C : Min.8 C Lämpötilaindeksi mitatun 64 Lämpötilaindeksi mitatusta 93 Olohuoneen päätyseinän kattosaumassa ilmavuotoja oikeassa kulmassa ja pistemäisesti koko matkalta. Korjausluokka 2 Korjausehdotus :Kattosauman elastinen kittaus

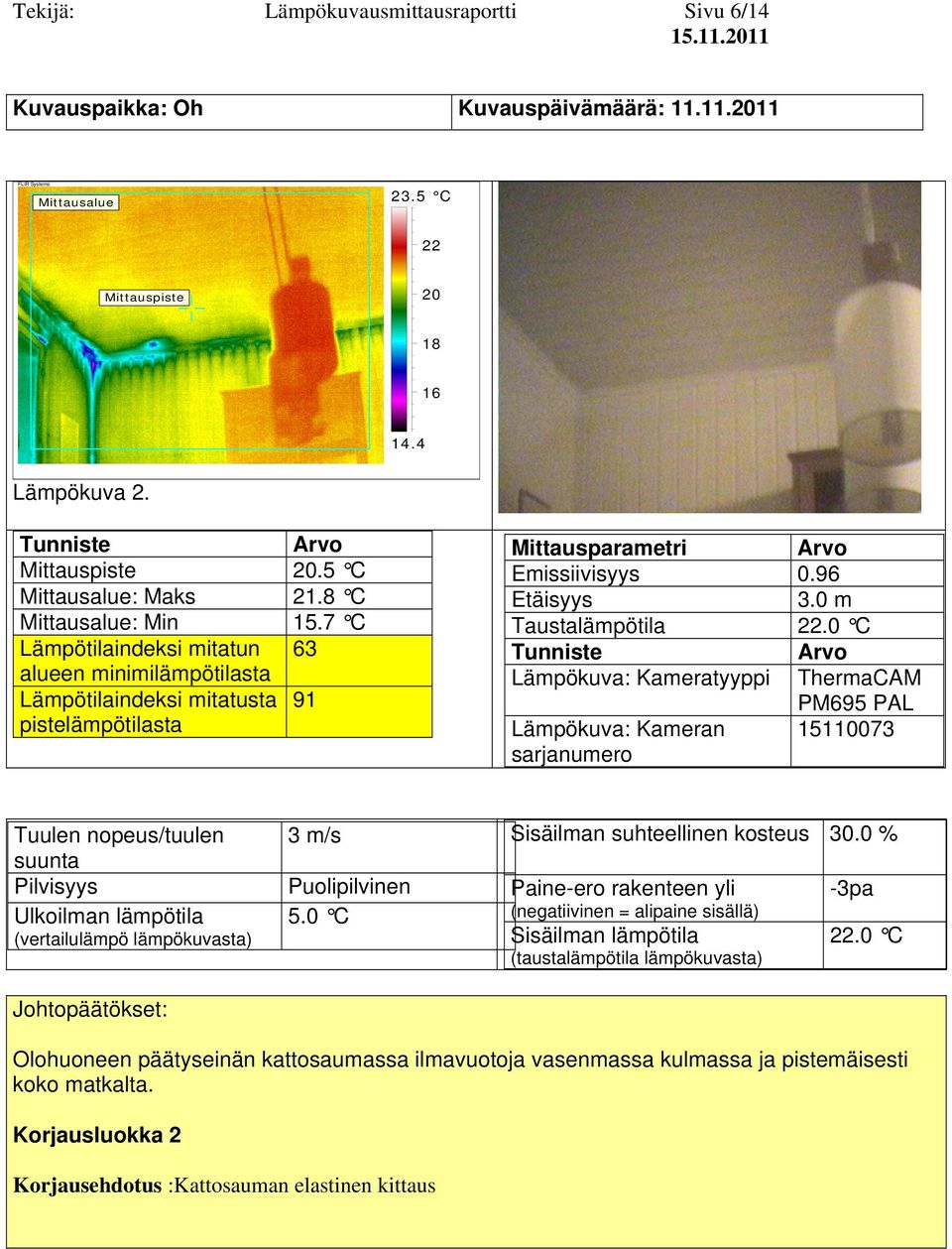

6 Tekijä: Lämpökuvausmittausraportti Sivu 6/14 Kuvauspaikka: Oh Kuvauspäivämäärä: C Lämpökuva 2..5 C : Maks 21.8 C : Min.7 C Lämpötilaindeksi mitatun 63 Lämpötilaindeksi mitatusta 91 Olohuoneen päätyseinän kattosaumassa ilmavuotoja vasenmassa kulmassa ja pistemäisesti koko matkalta. Korjausluokka 2 Korjausehdotus :Kattosauman elastinen kittaus

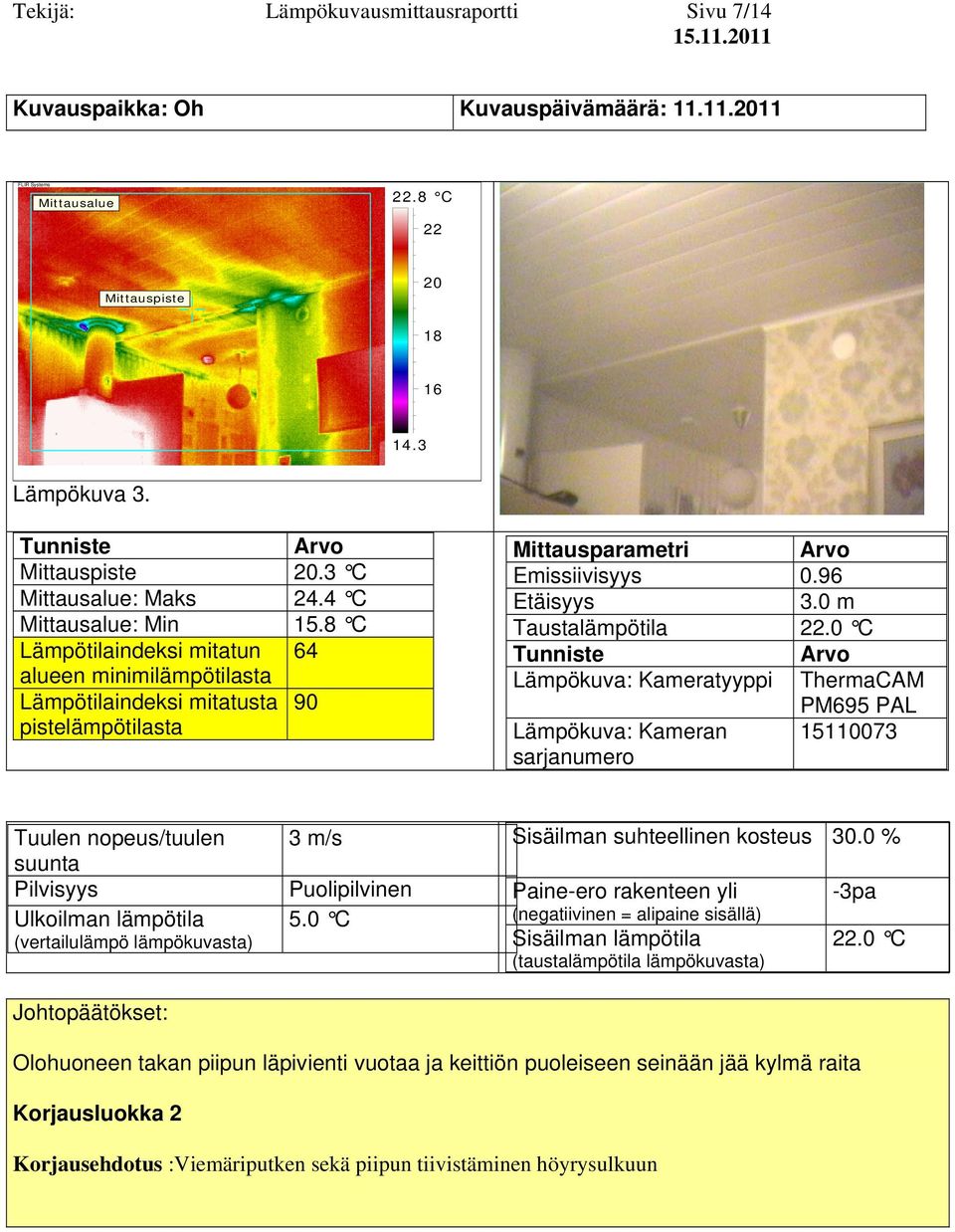

7 Tekijä: Lämpökuvausmittausraportti Sivu 7/14 Kuvauspaikka: Oh Kuvauspäivämäärä: C Lämpökuva 3..3 C : Maks 24.4 C : Min.8 C Lämpötilaindeksi mitatun 64 Lämpötilaindeksi mitatusta 90 Olohuoneen takan piipun läpivienti vuotaa ja keittiön puoleiseen seinään jää kylmä raita Korjausluokka 2 Korjausehdotus :Viemäriputken sekä piipun tiivistäminen höyrysulkuun

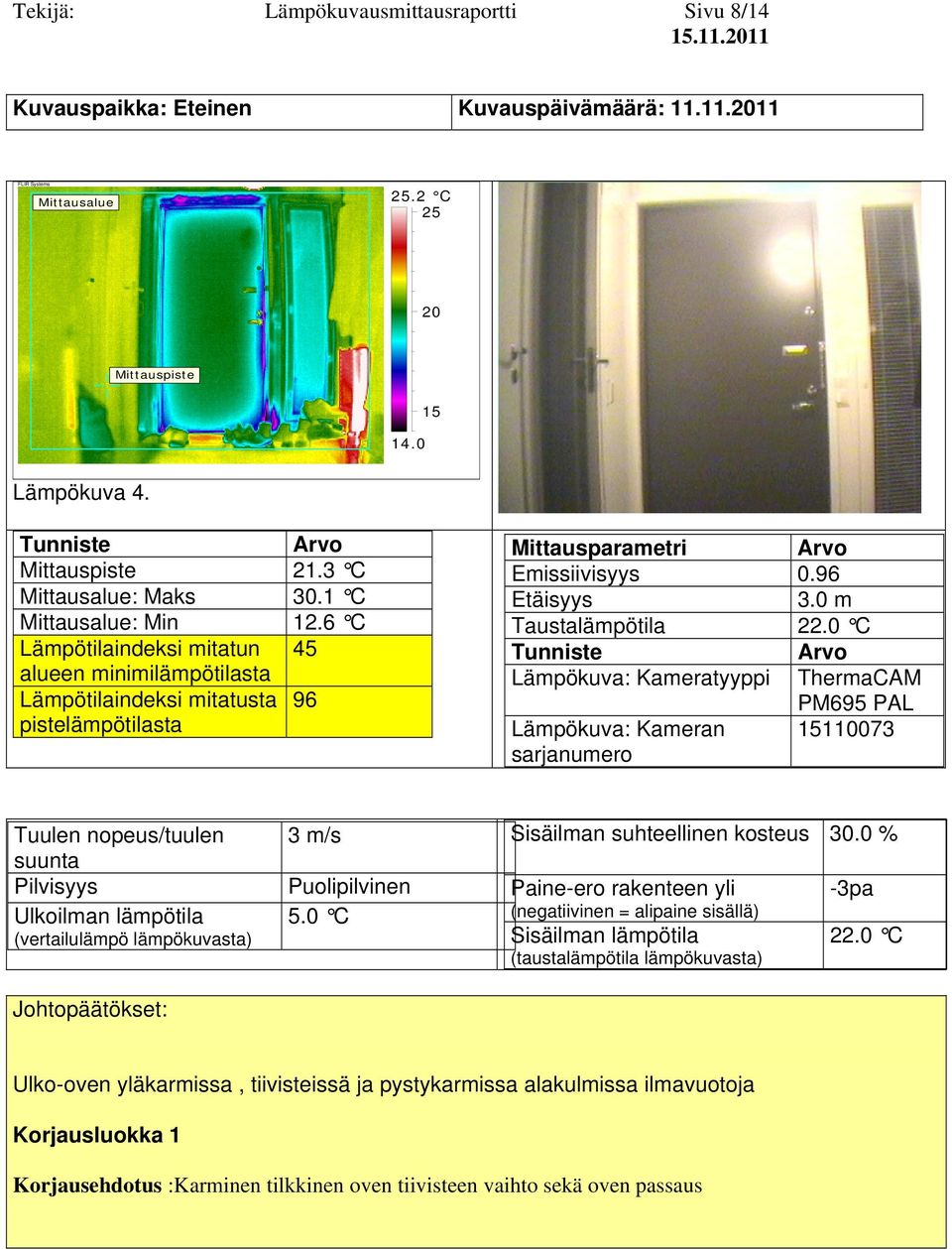

8 Tekijä: Lämpökuvausmittausraportti Sivu 8/14 Kuvauspaikka: Eteinen Kuvauspäivämäärä: C Lämpökuva C : Maks 30.1 C : Min 12.6 C Lämpötilaindeksi mitatun 45 Lämpötilaindeksi mitatusta 96 Ulko-oven yläkarmissa, tiivisteissä ja pystykarmissa alakulmissa ilmavuotoja Korjausluokka 1 Korjausehdotus :Karminen tilkkinen oven tiivisteen vaihto sekä oven passaus

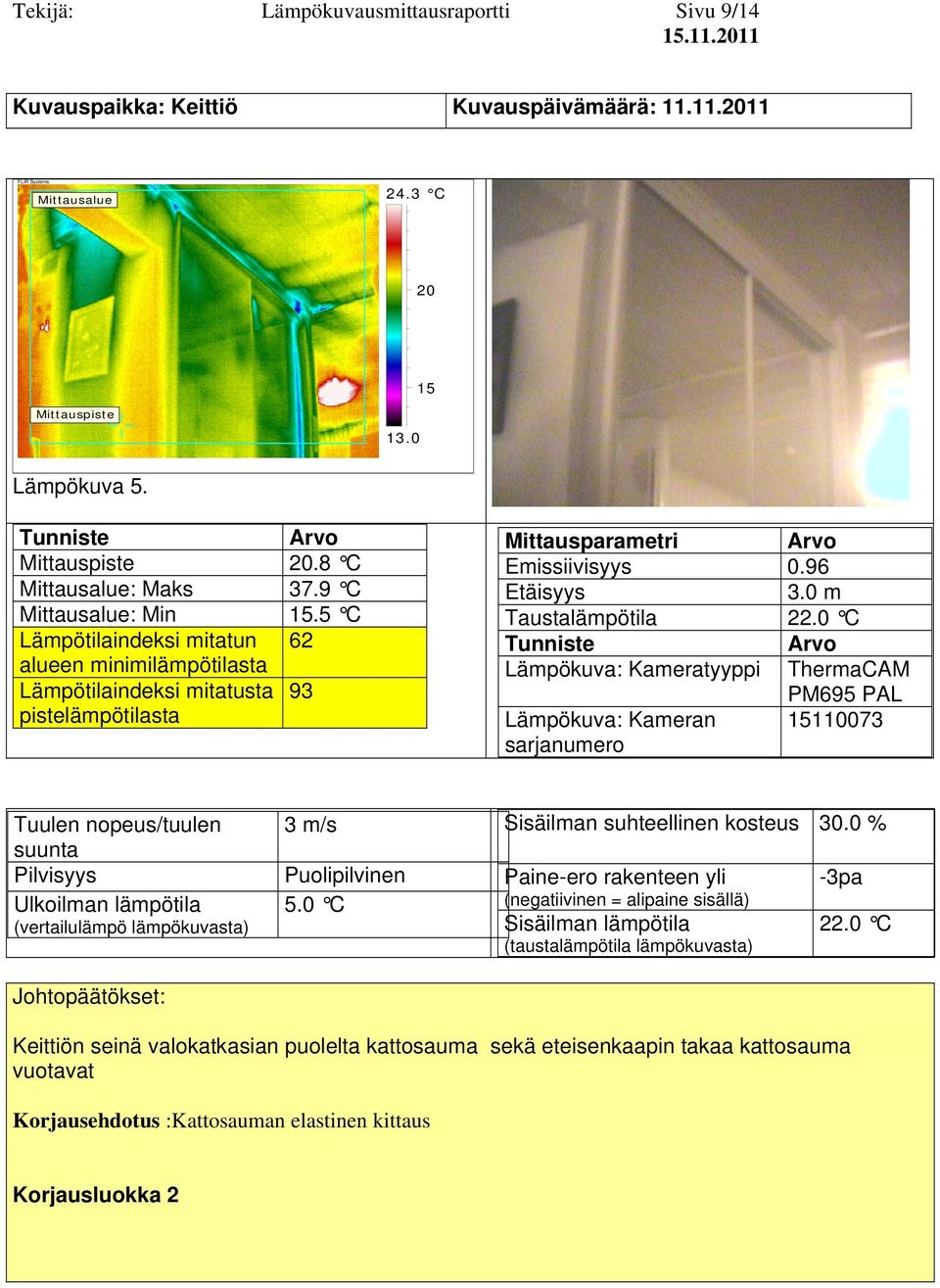

9 Tekijä: Lämpökuvausmittausraportti Sivu 9/14 Kuvauspaikka: Keittiö Kuvauspäivämäärä: C 13.0 Lämpökuva 5..8 C : Maks 37.9 C : Min.5 C Lämpötilaindeksi mitatun 62 Lämpötilaindeksi mitatusta 93 Keittiön seinä valokatkasian puolelta kattosauma sekä eteisenkaapin takaa kattosauma vuotavat Korjausehdotus :Kattosauman elastinen kittaus Korjausluokka 2

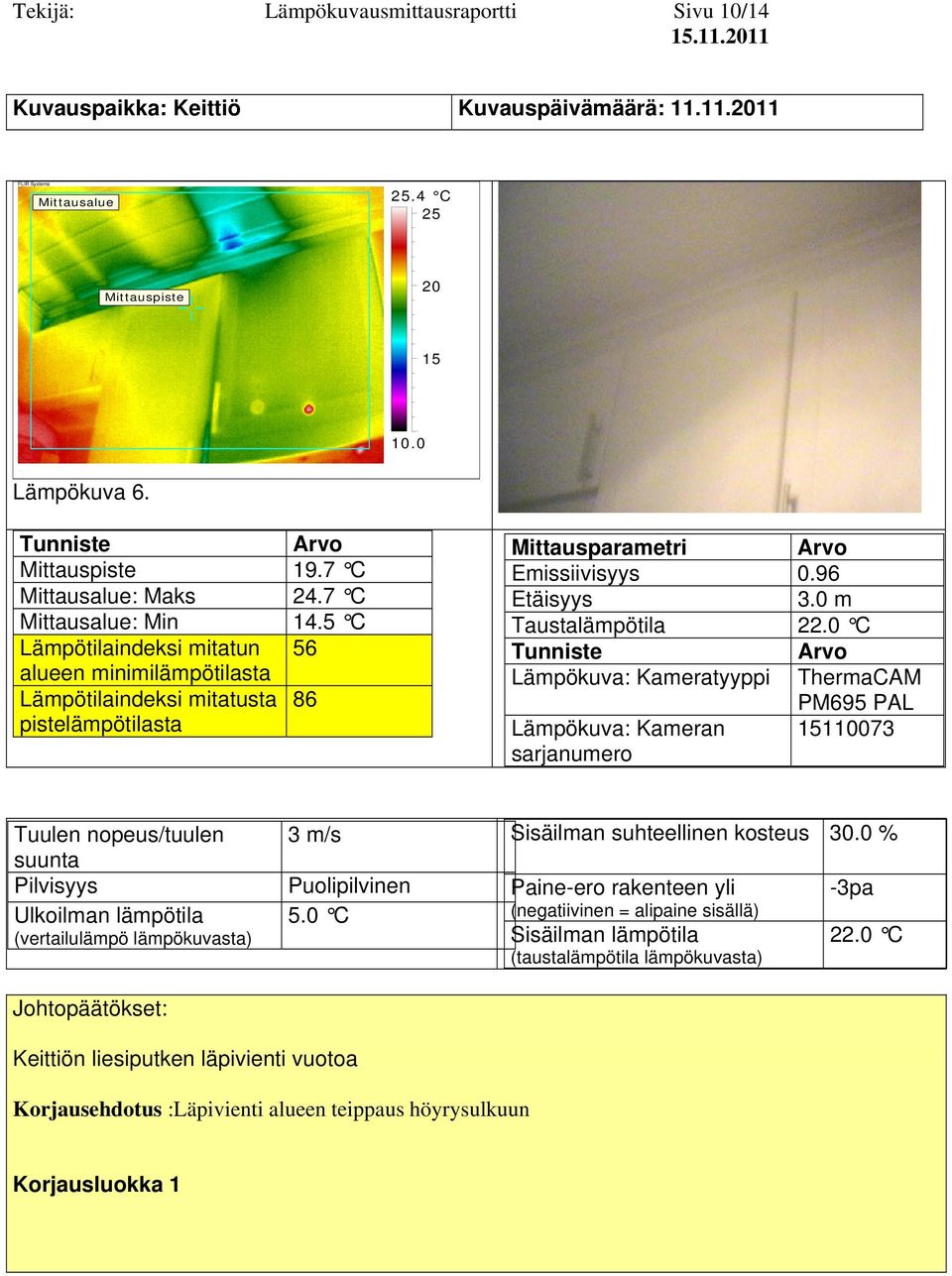

10 Tekijä: Lämpökuvausmittausraportti Sivu 10/14 Kuvauspaikka: Keittiö Kuvauspäivämäärä: C Lämpökuva C : Maks 24.7 C : Min 14.5 C Lämpötilaindeksi mitatun 56 Lämpötilaindeksi mitatusta 86 Keittiön liesiputken läpivienti vuotoa Korjausehdotus :Läpivienti alueen teippaus höyrysulkuun Korjausluokka 1

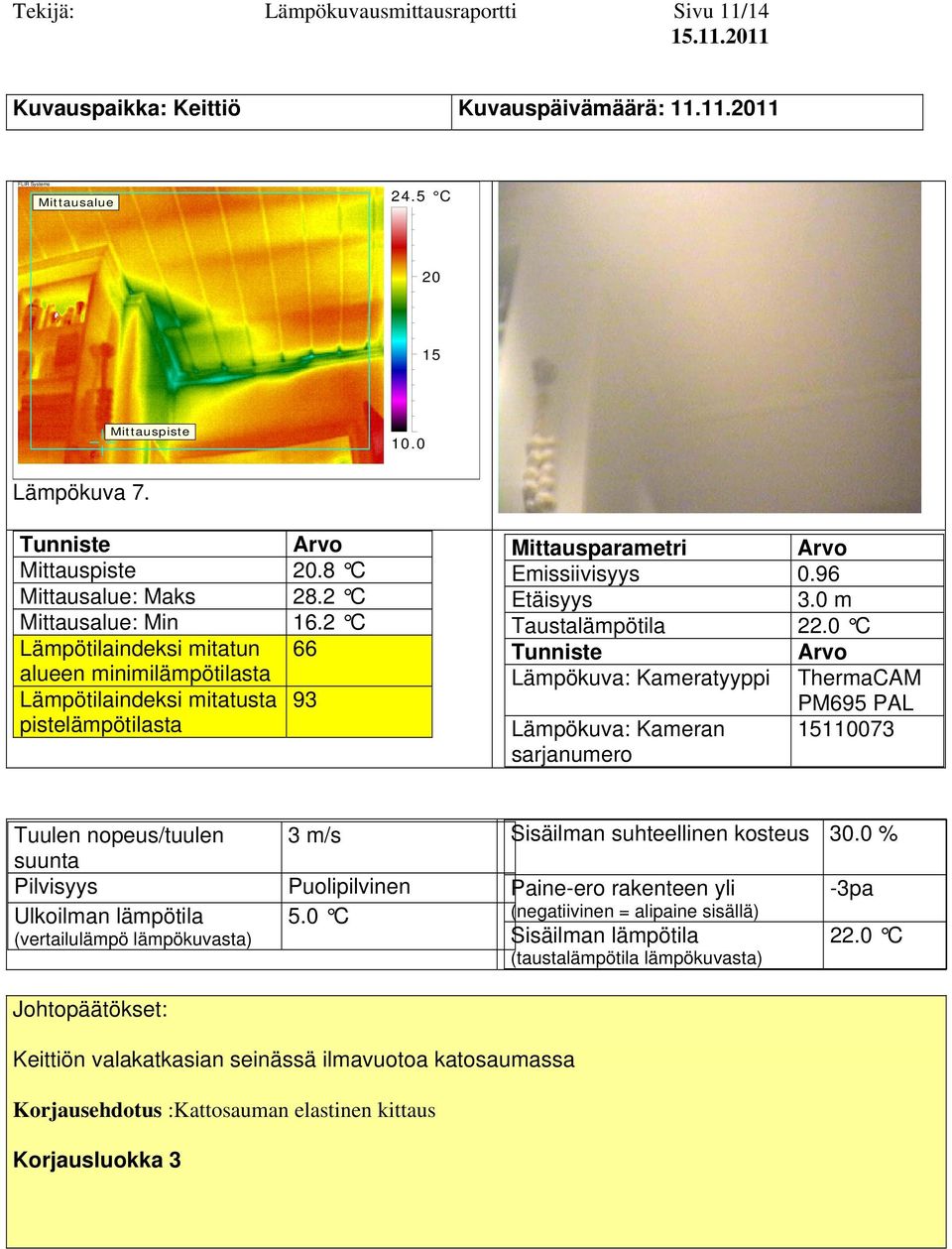

11 Tekijä: Lämpökuvausmittausraportti Sivu 11/14 Kuvauspaikka: Keittiö Kuvauspäivämäärä: C 10.0 Lämpökuva 7..8 C : Maks 28.2 C : Min 16.2 C Lämpötilaindeksi mitatun 66 Lämpötilaindeksi mitatusta 93 Keittiön valakatkasian seinässä ilmavuotoa katosaumassa Korjausehdotus :Kattosauman elastinen kittaus Korjausluokka 3

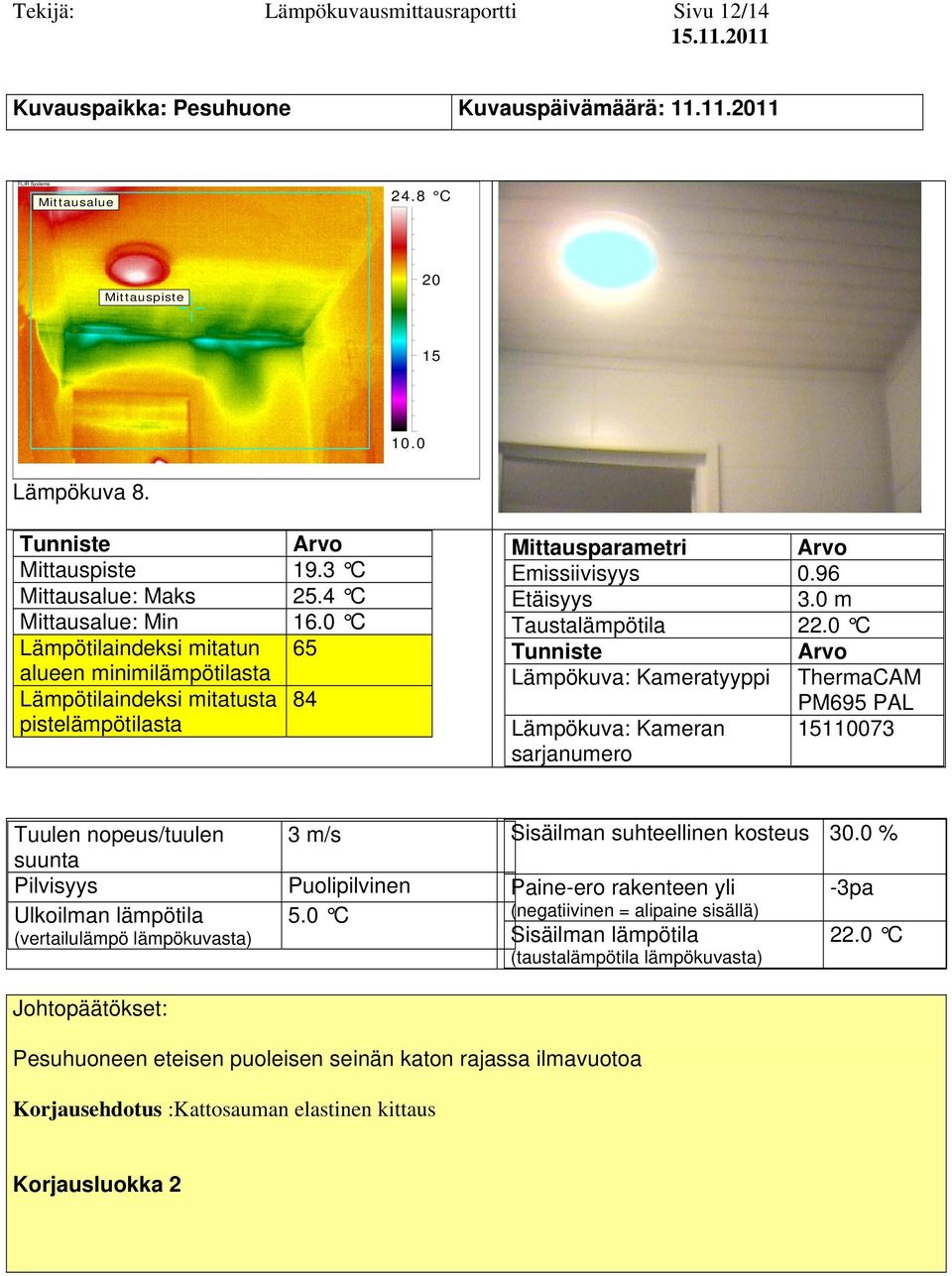

12 Tekijä: Lämpökuvausmittausraportti Sivu 12/14 Kuvauspaikka: Pesuhuone Kuvauspäivämäärä: C 10.0 Lämpökuva C : Maks 25.4 C : Min 16.0 C Lämpötilaindeksi mitatun 65 Lämpötilaindeksi mitatusta 84 Pesuhuoneen eteisen puoleisen seinän katon rajassa ilmavuotoa Korjausehdotus :Kattosauman elastinen kittaus Korjausluokka 2

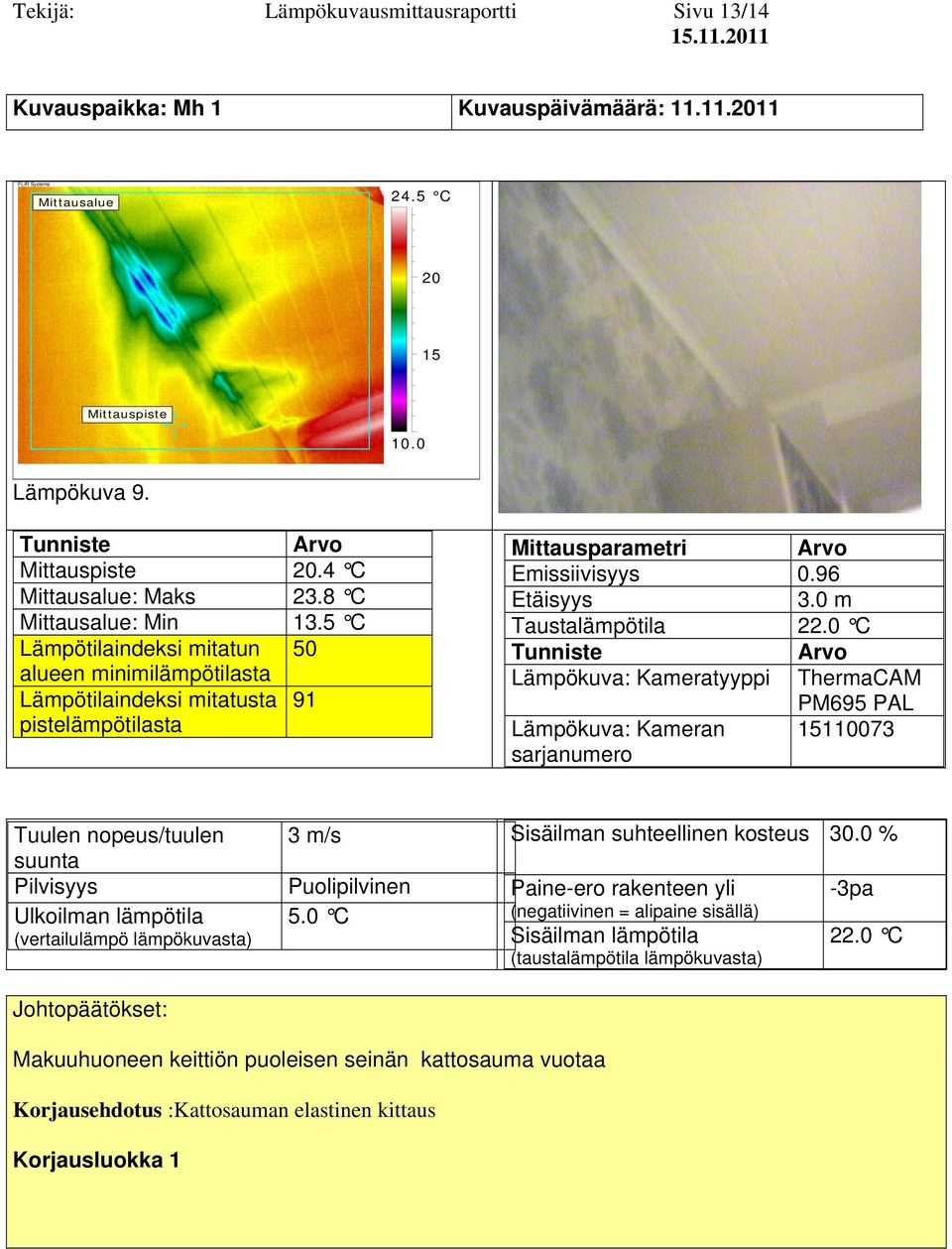

13 Tekijä: Lämpökuvausmittausraportti Sivu 13/14 Kuvauspaikka: Mh 1 Kuvauspäivämäärä: C 10.0 Lämpökuva 9..4 C : Maks 23.8 C : Min 13.5 C Lämpötilaindeksi mitatun 50 Lämpötilaindeksi mitatusta 91 Makuuhuoneen keittiön puoleisen seinän kattosauma vuotaa Korjausehdotus :Kattosauman elastinen kittaus Korjausluokka 1

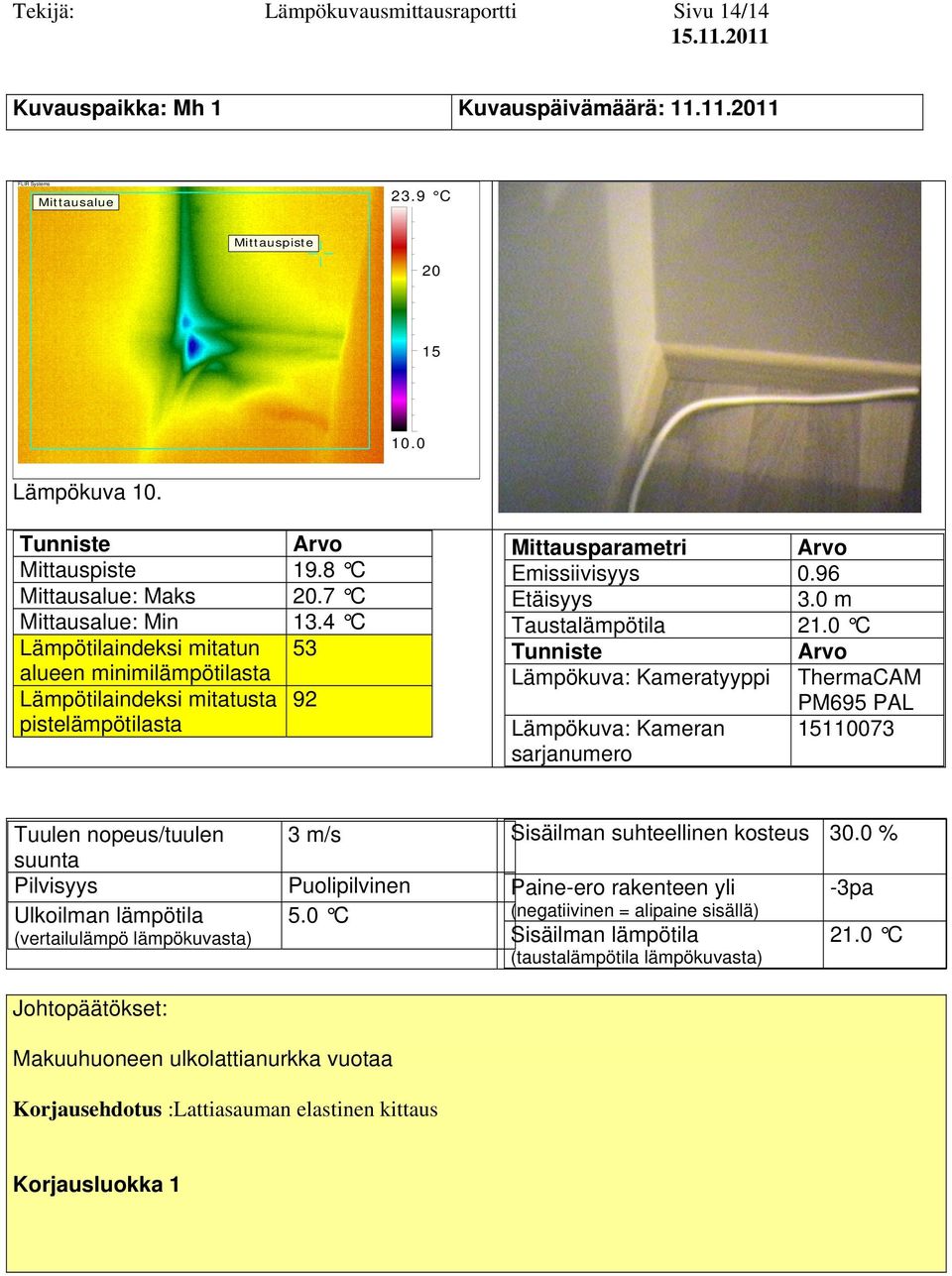

14 Tekijä: Lämpökuvausmittausraportti Sivu 14/14 Kuvauspaikka: Mh 1 Kuvauspäivämäärä: C 10.0 Lämpökuva C : Maks.7 C : Min 13.4 C Lämpötilaindeksi mitatun 53 Lämpötilaindeksi mitatusta 92 Taustalämpötila 21.0 C 21.0 C Makuuhuoneen ulkolattianurkka vuotaa Korjausehdotus :Lattiasauman elastinen kittaus Korjausluokka 1
