SISÄLTÖ. Orica Räjäytysprosessin tiedonkeruu Blast IQ Case Kevitsa. Jari Näsi Technical Services Lead. Orica Limited Group

Transkriptio

1

2 SISÄLTÖ Orica Räjäytysprosessin tiedonkeruu Blast IQ Case Kevitsa Jari Näsi Technical Services Lead 2

3 ORICA NUMEROINA 3

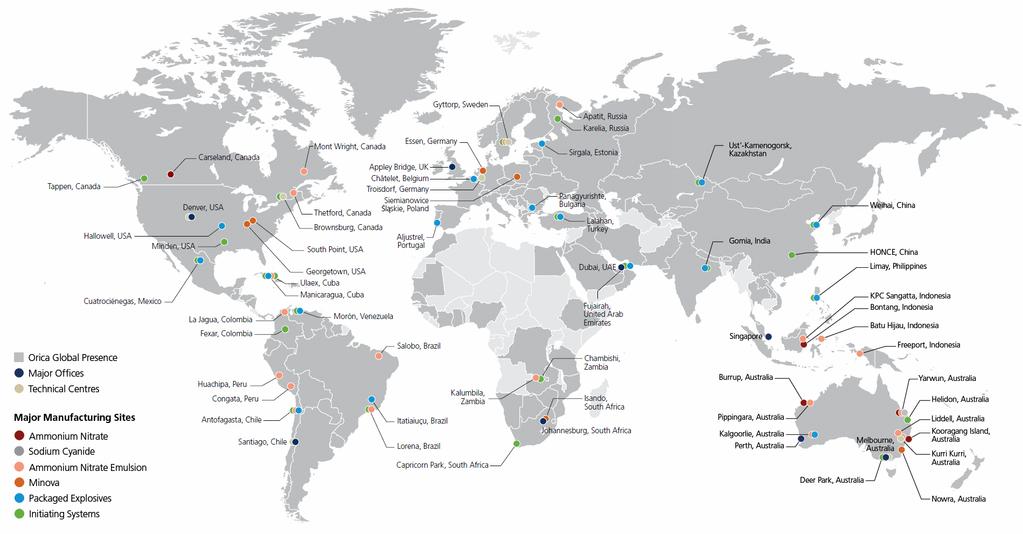

4 GLOBAALI KATTAVUUS 4

5 RÄJÄYTYSTYÖN JATKUVA PARANTAMINEN 5

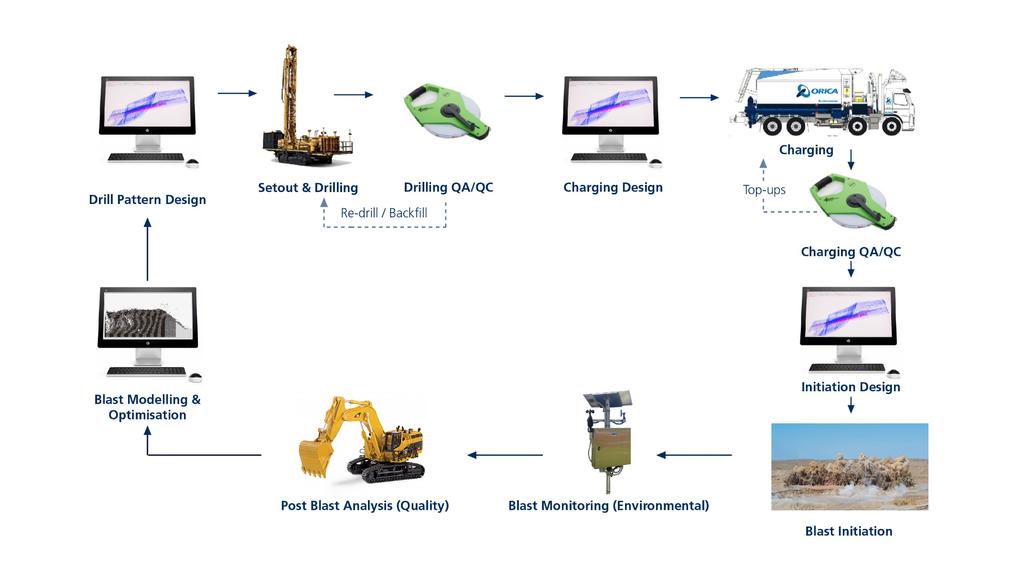

6 SUUNNITTELU- JA RÄJÄYTYSPROSESSI 6

7 RÄJÄYTYSTIEDON KERÄÄMINEN - BLAST IQ 7

8 RÄJÄYTYSPROSESSIN TIEDONHALLINTA TEHOKAS RÄJÄYTYSTIEDON YLLÄPITO Yksi lähde kaikille räjäytykseen liittyville dokumenteille;; tiedot käytettävissä missä vain ja milloin vain Tehokas tiedonvaihto poraus- & räjäytystyön eri osapuolien välillä Yhteistyö eri osapuolien välillä saadaan hoidettua keskitetysti Saavavilla modulaarisina osina ja räätälöityinä eri käyttäjien tarpeisiin 8

9 Käyttäjien määrittelemä dokumenttien 9 Orica Limited Group hallinta ja hyväksymisprosessi, joka voidaan muokata käyttäjien erilaisiin tarpeisiin Dokumenttihistoria täysin jäljitettävissä Turvallinen ja suojattu nettisivu dokumenttien jakamiseen Tietokantaan tallentuva tieto luo mahdollisuudet kehittää räjäytyksien suunnittelua ja parantaa räjäytystuloksia

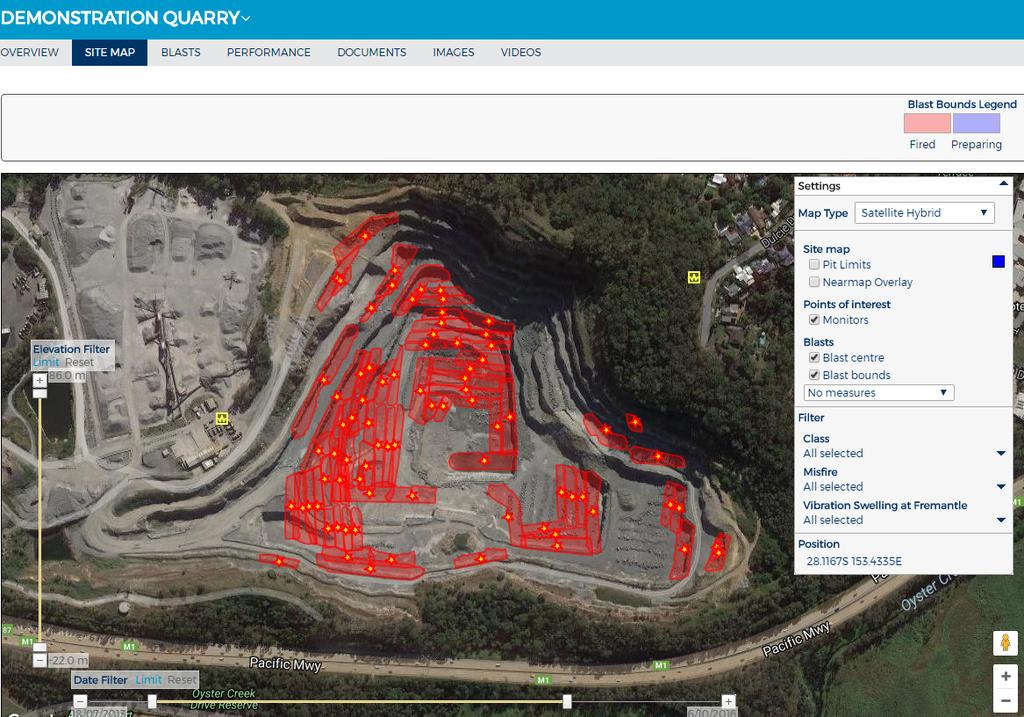

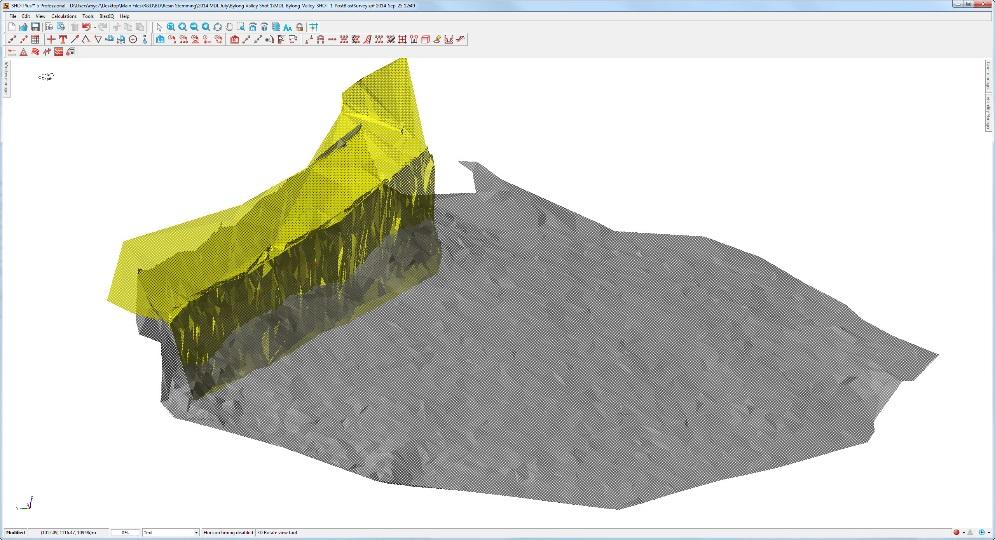

10 RÄJÄYTYSSUUNNITTELU RÄJÄYTYSSUUNNITTELUN OPTIMOINNILLA PAREMPILAATUISIA RÄJÄYTYSTULOKSIA PIENEMMILLÄ KUSTANNUKSILLA Tärkein osa Blast IQ järjestelmää Räjäytysten suunnitteluhistoria digitaalisessa muodossa Kehittynyt 3D suunnitteluohjelmisto Suunnittele, analysoi ja optimoi jokainen räjäytyskenttä Arvioi räjäytyksen vaikutuksia ympäristöön sekä seuraaviin porakenttiin 10

11 Soveltuu pintalouhintoihin, avolouhoksiin, maanalaiseen louhintaan sekä siviilirakennuskohteisiin Pitkistä välimatkoista huolimatta mahdollisuus tehokkaaseen yhteistyöhön räjäytyssuunnittelussa ja toteutuksessa Ohjelmisto sisältää tehokkaat työkalut elektronisilla ja pyroteknisillä hidastuksilla tehtävään ajastussuunnitteluun 11

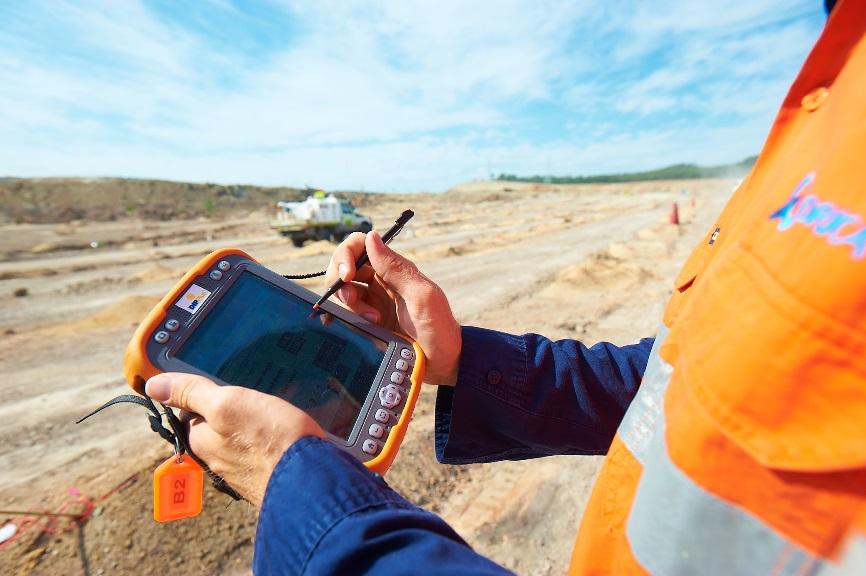

12 KENTÄLLÄ TAPAHTUVA LAADUNVALVONTA PORAUS- JA PANOSTUSTYÖN LAADUN TARKKA JA KUSTANNUSTEHOKAS SEURANTA Parantaa porakentällä tehtävän työn seurantaa ja läpinäkyvyyttä * Panostuskentällä työskentelevillä pääsy suunnittelutiedostoihin ja panostussuunnitelmiin Saumaton tiedonvaihto suunnittelijoiden ja toteutuksen välillä minimoi potentiaaliset virheet Tehokas tapa tallentaa poranreikätietoa 12

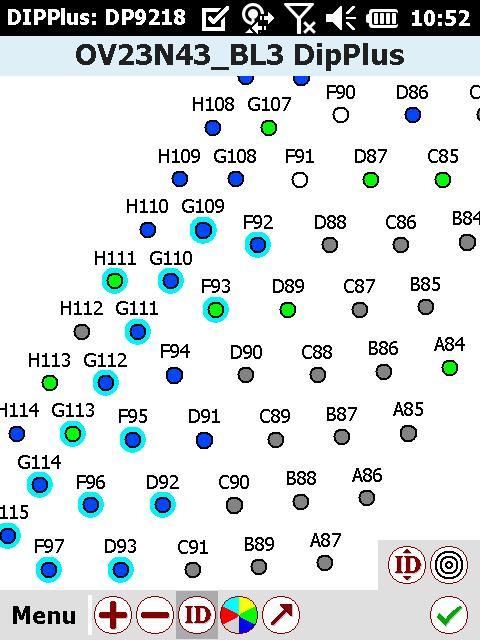

13 Poraustyön laadun varmistus reikäkohtaisesti Tarkka ja tehokas tallennusmenetelmä Kenttäsuunnitelmat ladataan suoran SHOTPlus tiedostoina ja muutokset saadaan kirjattua tietokantaan lennosta Porareikätietojen sähköinen käsittely Panostusajoneuvoissa käytettäessä tallentaa tarkat reikäkohtaiset kilomäärät 13

14 YMPÄRISTÖ MINIMOIDAAN RÄJÄYTYKSIEN VAIKUTUS YMPÄRISTÖÖN Mittalaitteiden antamat tulokset saadaan yhdistettyä suoraan jokaiseen räjäytykseen Laaja valikoima erilaisia sensoreita mittaamaan haluttuja tietoja Tukee ympäristönäkökohdat huomioivaa ja kestävää kehitystä Turvallinen tietojen siirto ja käsittely Blast IQtietokantaan Mahdollistaa tietojen hyödyntämisen seuraavien räjäytysten suunnittelussa 14

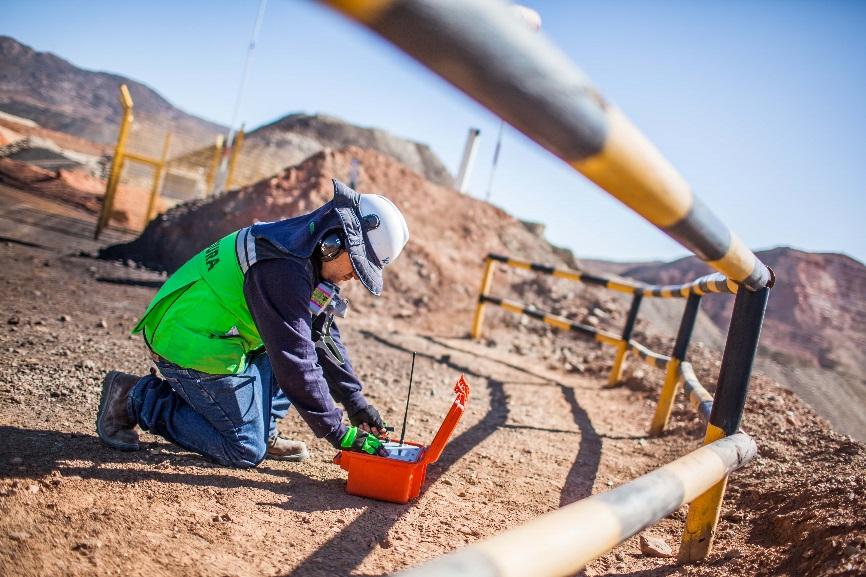

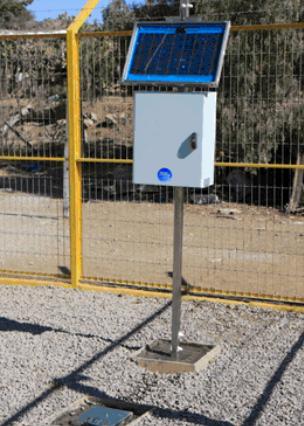

15 Jatkuvatoiminen mittaus Sensorit mittaavat tärinöitä, melua, ilmanpaineaaltoja, kosteutta, tuulta ja pölyä Helpottaa ympäristöä huomioivaa räjäytyssuunnittelua 15

16 TÄRINÄHALLINTA KRIITTISTEN KOHTEIDEN ONNISTUNUT TÄRINÄNHALLINTA Räjäytyskentän optimointi poranreikätasolla Tärinöiden mallintaminen Muutosten aktiivinen seuranta ja niihin reagoiminen todellisten tulosten perusteella Tärinätietojen tallentaminen ja hyödyntäminen tulevaisuudessa Mallinnustyökalujen online versioiden käyttö 16

17 RAEKOKOJAKAUMAN MITTAUS POTENTIAALISET VAIKUTUKSET SEURAAVIIN PROSESSIVAIHEISIIN Yhdistää jakaumatiedon ja kenttäsuunnittelun toisiinsa tuottamalla selkeää mittausaineistoa Mahdollisuus muuttaa fragmentaatiota haluttuun suuntaan Vaikutetaan seuraaviin prosessivaiheisiin ja parannetaan tuotannon tehokkuutta Tukee kenttäsuunnittelun mahdollisuutta vaikuttaa tehtyyn taloudelliseen tulokseen 17

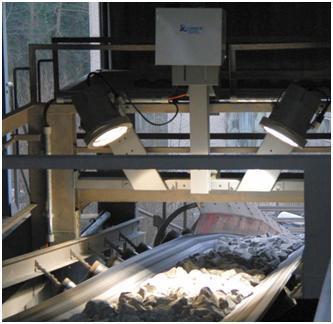

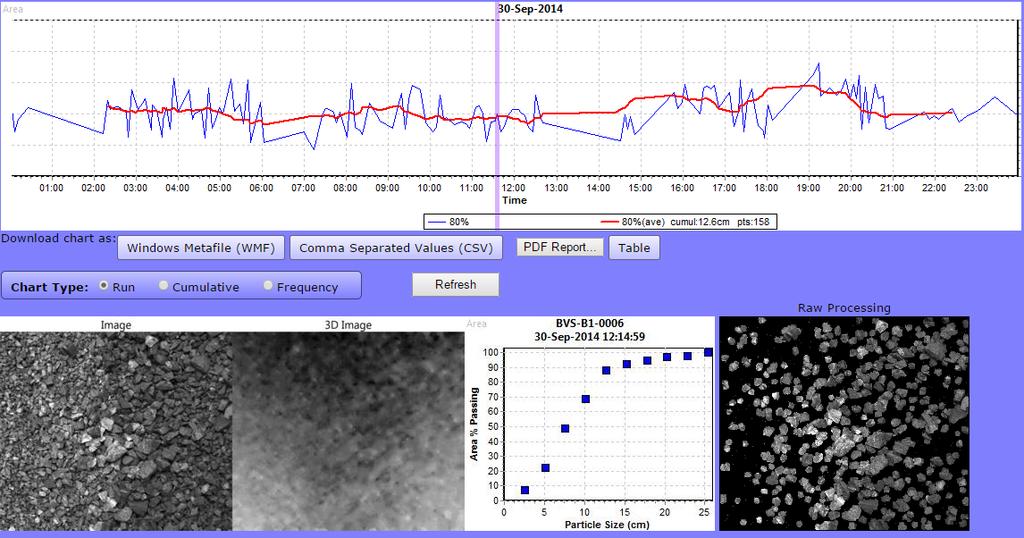

18 Raekokojakauman mittaus kamerajärjestelmällä Kaksikamerainen 3Dkuvausjärjestelmä Raekokojakaumatiedon automaattinen analysointi Data voidaan yhdistää kenttäsuunnitteluun ja lastaustietoihin ja näin optimoida haluttuja osia Saatavilla lastauskoneeseen sekä hihnakuljettimen yläpuolelle asennettavana versiona 18

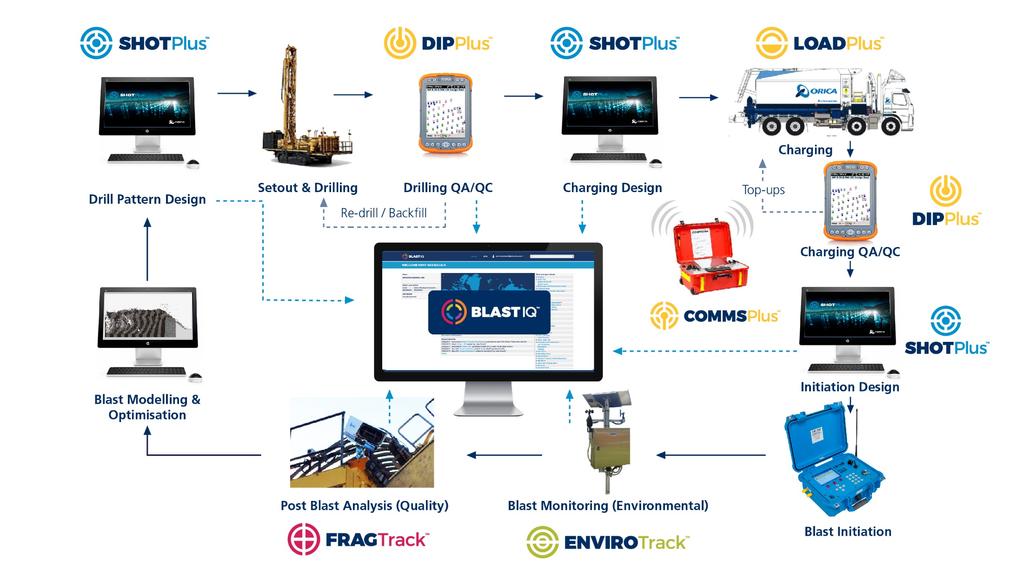

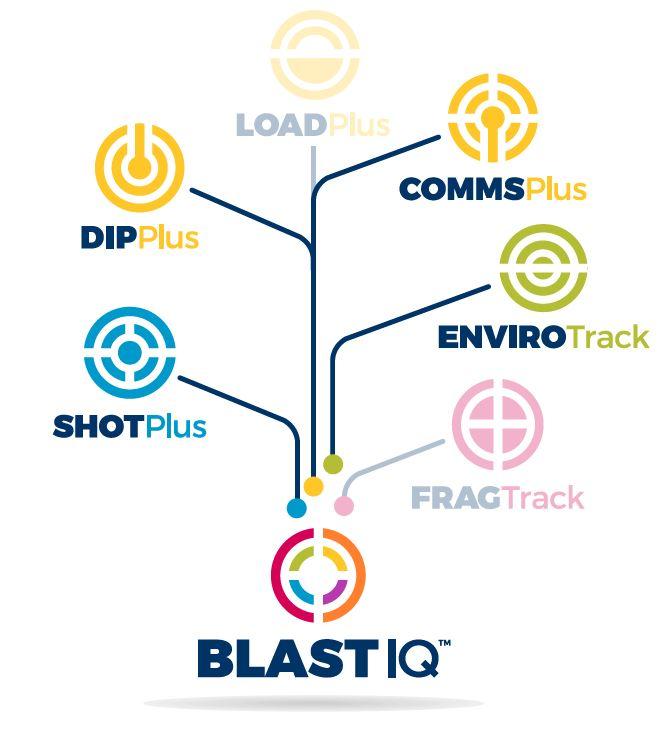

19 BLAST IQ-JÄRJESTELMÄ 19

20 CASE KEVITSA

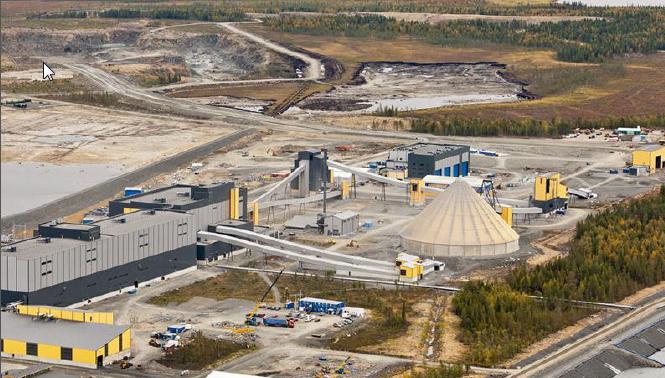

21 RÄJÄYTYSPROSESSI BLAST IQ Boliden Kevitsa Pohjoissuomalainen kaivos, joka tuottaa nikkeliä, kuparia, kultaa, platinaa ja palladiumia

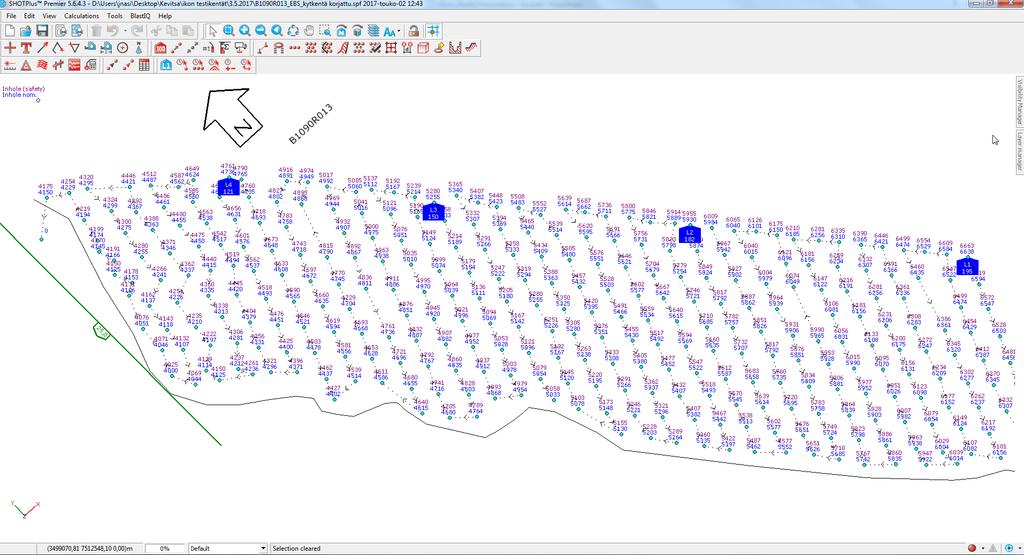

22 SHOTPLUS 5 22

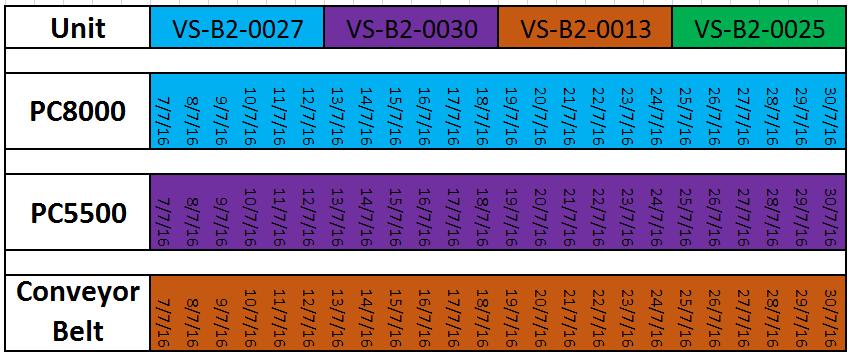

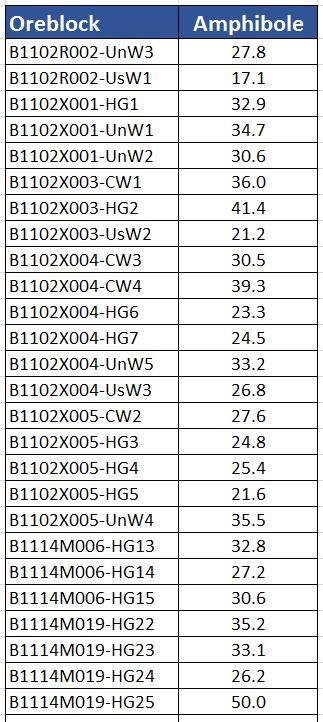

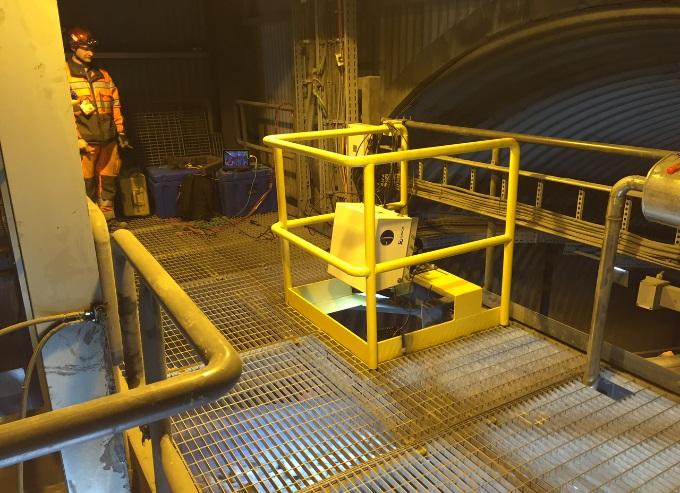

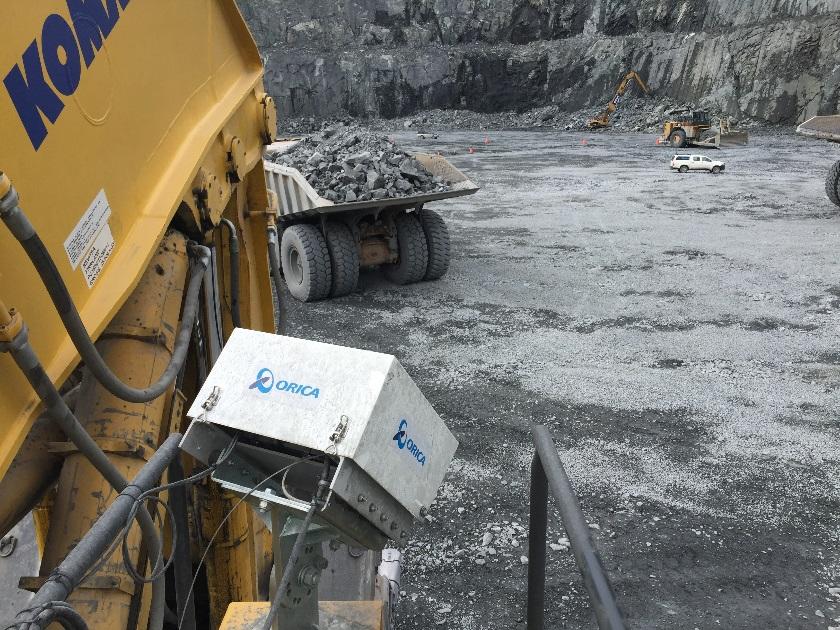

23 FRAGTRACK Jauhatuksen tuotantokapasiteetti laskee kun malmi sisältää huomattavia määriä amfibolia Kaivoksella suoritettiin Site Scoping Study ja aloitettiin Fortis Extra testit. Testeihin kuului FRAGTrack yksiköiden asentaminen lastauskoneisiin (Komatsu PC5500 ja PC8000) sekä kuljetinhihnalle - Raakku à Ruutukoon kasvattaminen kustannusneutraaliksi - Malmi à 11% kasvu räjähdysenergiassa (MJ/bcm) 23

24 FRAGTRACK

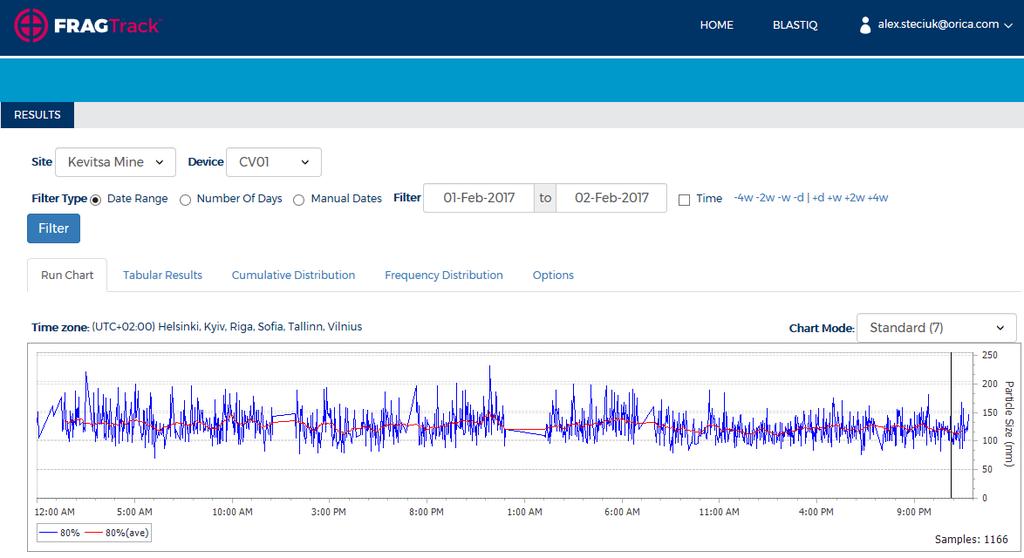

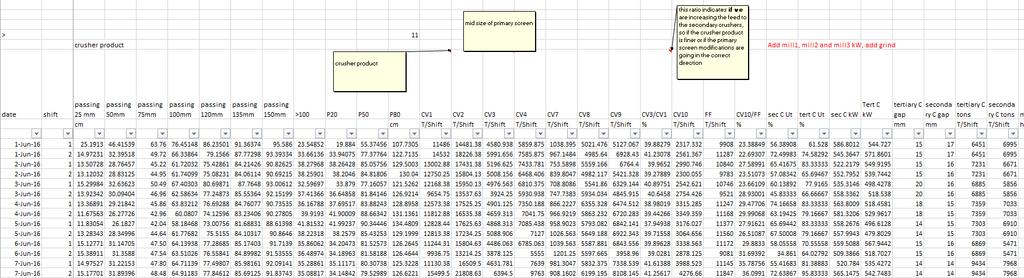

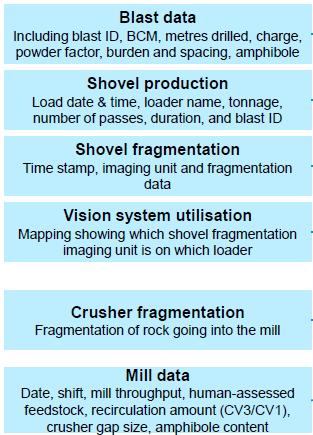

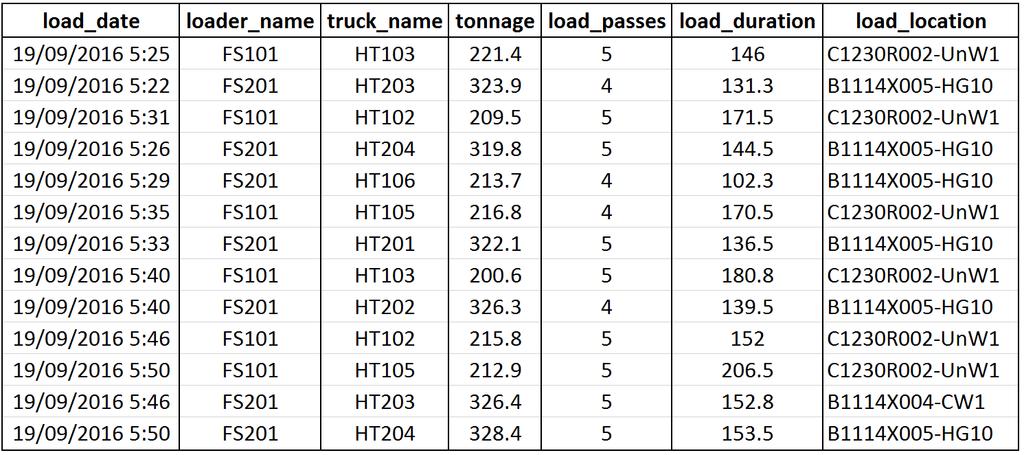

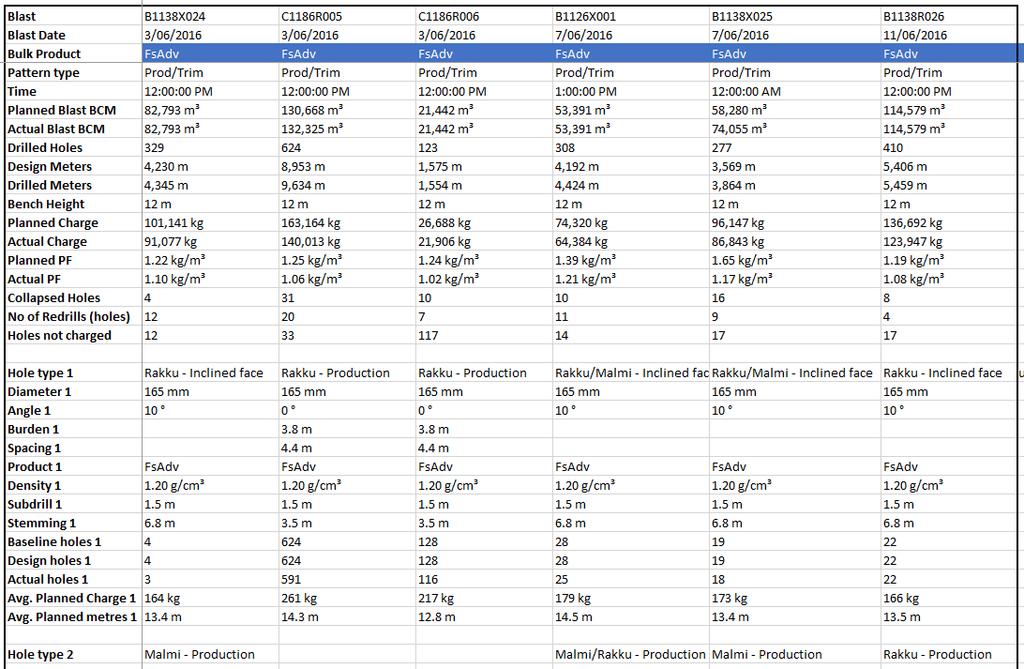

25 TIETOJEN ANALYSOINTI Example: Boliden Kevitsa images/day Date and load end time Vuorokohtaiset 156,000+ jakaumatulokset images Blast B1114X traces High Grade 10 Blast summary data 25

26 TIETOJEN ANALYSOINTI Percentage passing Ø165mm: 3.3m x 3.8m vs. 3.3m x 3.9m FsAdv-3.3 x 3.8 FsEx-3.3 x Passing size (cm) Instantaneous Dig Rate (t/loadhr) Ø165mm: 3.3m x 3.8m vs. 3.3m x 3.9m Fortis Advantage Fortis Extra Bulk Product Percentage passing Ø225mm: 4.5m x 5.0m vs. 4.4m x 5.2m FsAdv-4.5 x 5.0 FsEx-4.4 x Passing size (cm) Instantaneous Dig Rate (t/loadhr) Ø225mm: 4.5m x 5.0m vs. 4.4m x 5.2m Fortis Advantage Fortis Extra Bulk Product 26

27 BLAST IQ:N TUOTTAMA LISÄARVO Boliden Kevitsa FRAGTrack järjestelmä jakaumakuvaa lastauskoneelta & kuljetinhihnalta Lisäarvo asiakkaalle 11% ruutukoon kasvattaminen raakussa kustannusneutraalisti 6% muutos malmin raekokojakaumassa Hyödyt Orica Onnistunut Fortis Extran testaus selkeästi mitattavin tuloksin Menestyksekäs yhteistyö Bolidenin ja Orican välillä jatkuu ainakin vuoden 2020 loppuun saakka 27

28 LISÄTIETOJA Saadaksesi lisää tietoa Blast IQ järjestelmästä: Ota yhteys Orican paikalliseen edustajaan;; Sähköpostitse: Tai verkossa Orica.com/blastIQ 28

29 KIITOS 29
