MPCC-työkalua voidaan käyttää yhden laitteen valvontaan ja yhden tai useamman laitteen konfigurointiin (Modbus broadcast, osoite 0).

Transkriptio

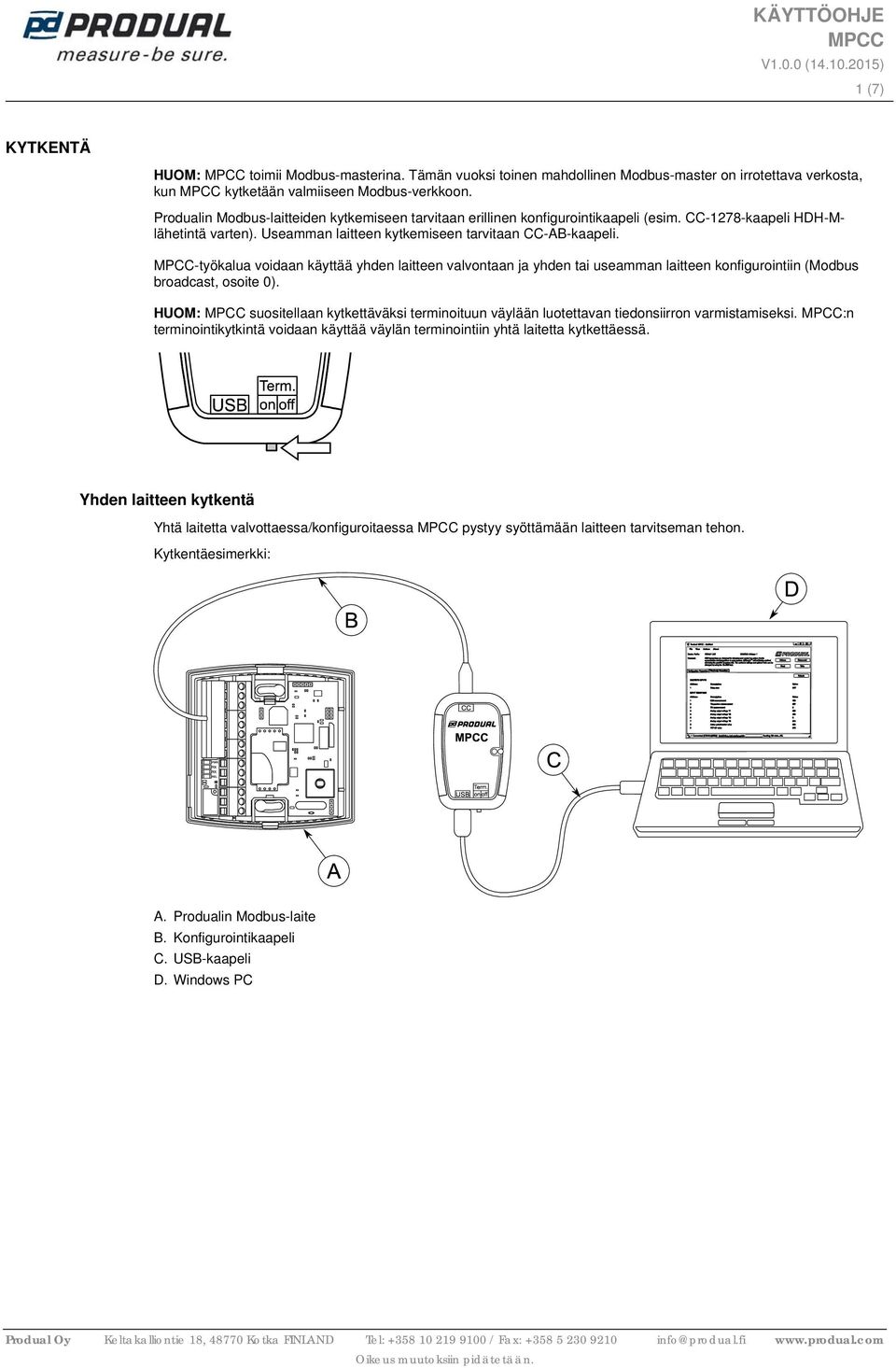

1 V1.0.0 ( ) 1 (7) KYTKENTÄ HUOM: toimii Modbus-masterina. Tämän vuoksi toinen mahdollinen Modbus-master on irrotettava verkosta, kun kytketään valmiiseen Modbus-verkkoon. Produalin Modbus-laitteiden kytkemiseen tarvitaan erillinen konfigurointikaapeli (esim. CC-1278-kaapeli HDH-Mlähetintä varten). Useamman laitteen kytkemiseen tarvitaan CC-AB-kaapeli. -työkalua voidaan käyttää yhden laitteen valvontaan ja yhden tai useamman laitteen konfigurointiin (Modbus broadcast, osoite 0). HUOM: suositellaan kytkettäväksi terminoituun väylään luotettavan tiedonsiirron varmistamiseksi. :n terminointikytkintä voidaan käyttää väylän terminointiin yhtä laitetta kytkettäessä. Yhden laitteen kytkentä Yhtä laitetta valvottaessa/konfiguroitaessa pystyy syöttämään laitteen tarvitseman tehon. Kytkentäesimerkki: A. Produalin Modbus-laite B. Konfigurointikaapeli C. USB-kaapeli D. Windows PC

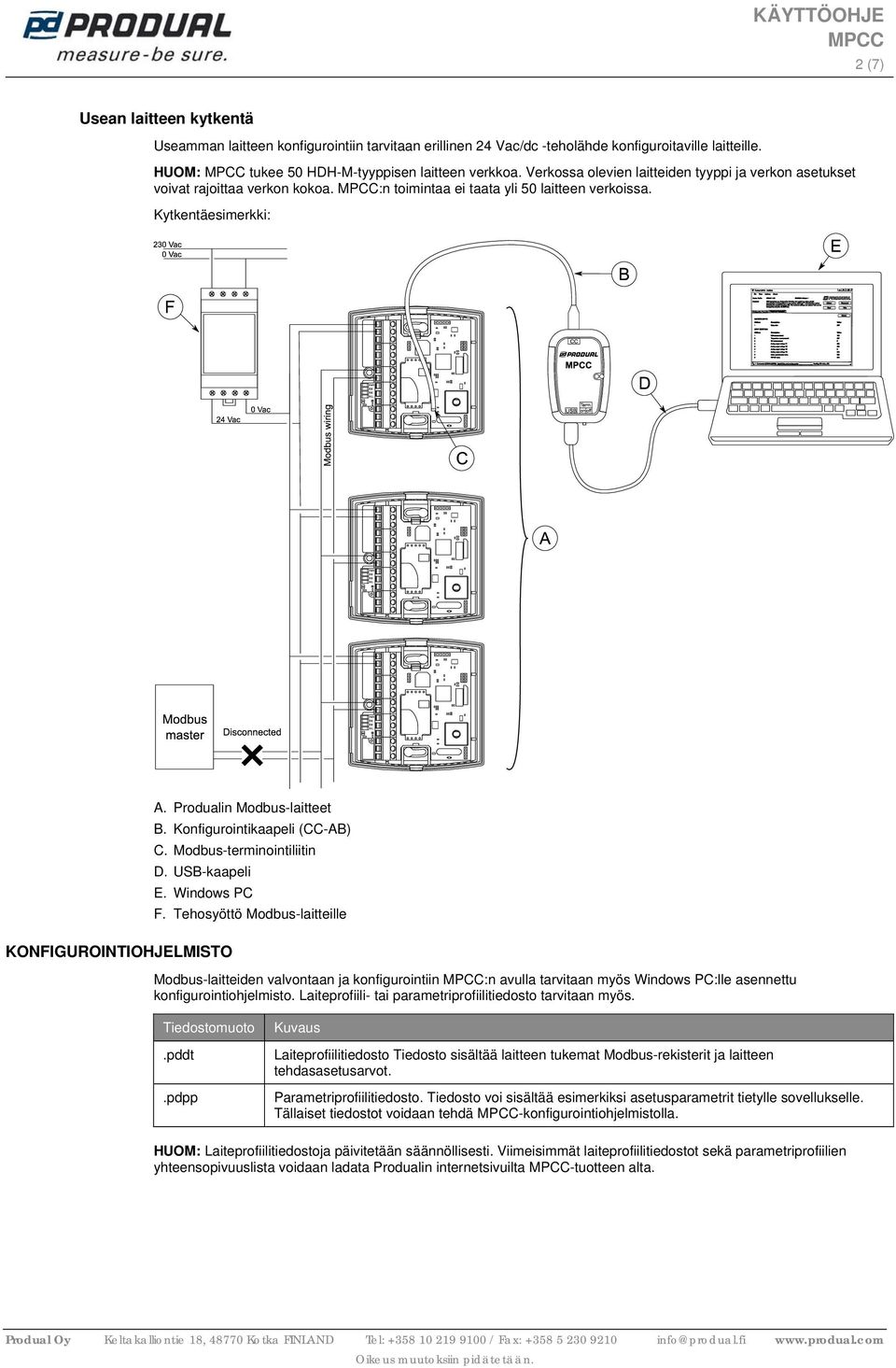

2 2 (7) Usean laitteen kytkentä Useamman laitteen konfigurointiin tarvitaan erillinen 24 Vac/dc -teholähde konfiguroitaville laitteille. HUOM: tukee 50 HDH-M-tyyppisen laitteen verkkoa. Verkossa olevien laitteiden tyyppi ja verkon asetukset voivat rajoittaa verkon kokoa. :n toimintaa ei taata yli 50 laitteen verkoissa. Kytkentäesimerkki: KONFIGUROINTIOHJELMISTO A. Produalin Modbus-laitteet B. Konfigurointikaapeli (CC-AB) C. Modbus-terminointiliitin D. USB-kaapeli E. Windows PC F. Tehosyöttö Modbus-laitteille Modbus-laitteiden valvontaan ja konfigurointiin :n avulla tarvitaan myös Windows PC:lle asennettu konfigurointiohjelmisto. Laiteprofiili- tai parametriprofiilitiedosto tarvitaan myös. Tiedostomuoto.pddt.pdpp Kuvaus Laiteprofiilitiedosto Tiedosto sisältää laitteen tukemat Modbus-rekisterit ja laitteen tehdasasetusarvot. Parametriprofiilitiedosto. Tiedosto voi sisältää esimerkiksi asetusparametrit tietylle sovellukselle. Tällaiset tiedostot voidaan tehdä -konfigurointiohjelmistolla. HUOM: Laiteprofiilitiedostoja päivitetään säännöllisesti. Viimeisimmät laiteprofiilitiedostot sekä parametriprofiilien yhteensopivuuslista voidaan ladata Produalin internetsivuilta -tuotteen alta.

3 3 (7) Konfigurointiohjelmiston asentaminen 1. Liitä USB-muisti Windows PC:n USB-porttiin. 2. Asenna :n laiteajuri USB-muistista. Ajuri on tallennettu USB driver -hakemistoon. 3. Asenna -ohjelmisto käynnistämällä asennusohjelmisto (Setup.exe). Seuraa näytön ohjeita asennuksen loppuunsaattamiseksi. Yhdistäminen Produalin Modbus-laitteeseen 1. Liitä :n USB-kaapeli tietokoneen USB-porttiin. 2. Liitä -konfigurointikaapeli Modbus-laitteeseen. 3. Käynnistä -ohjelmisto. Ohjelmiston pääikkuna avautuu. 4. Aseta Modbus-tiedonsiirron sekä käyttöliittymän asetukset valitsemalla View -> Settings.

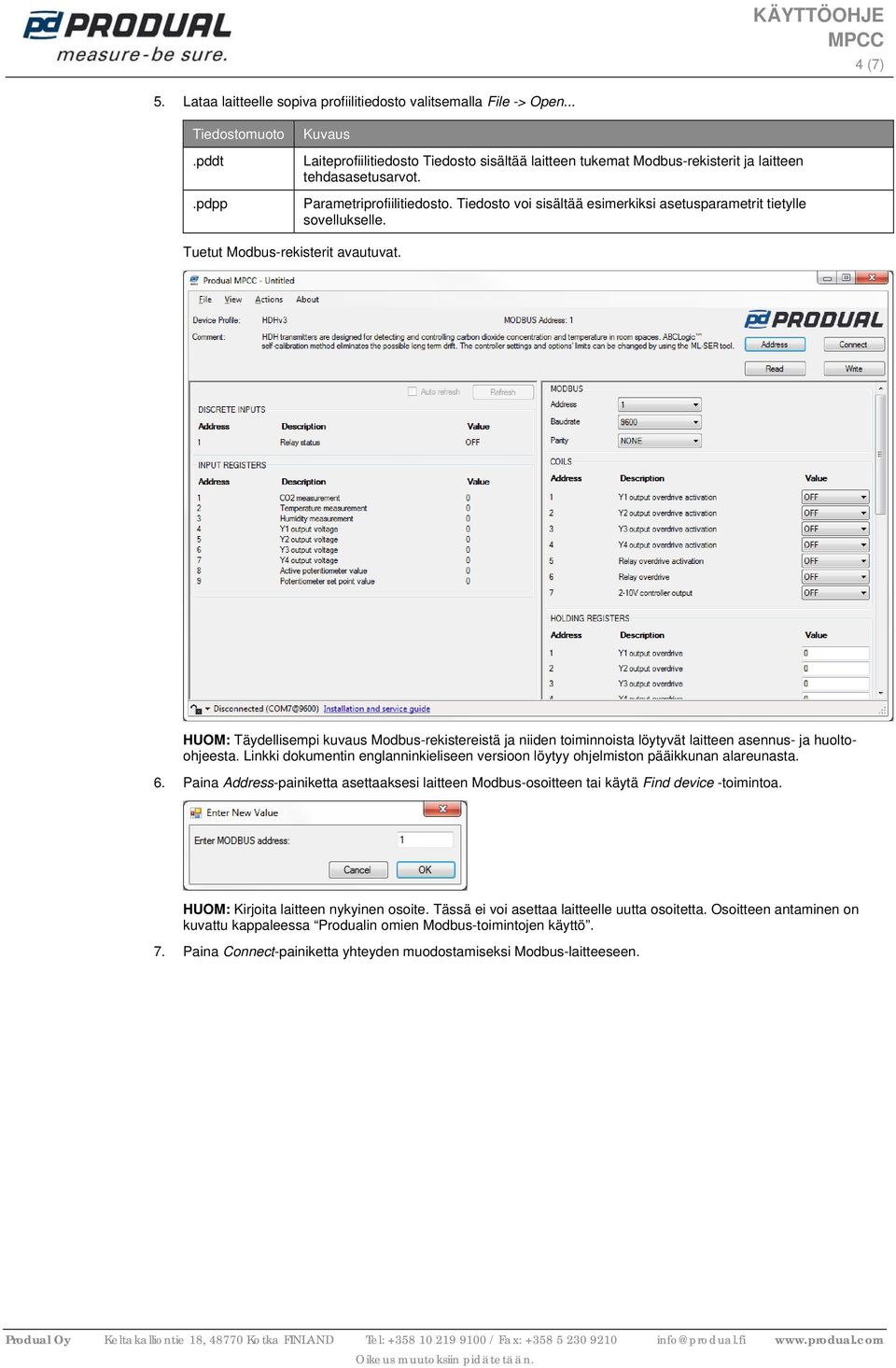

4 4 (7) 5. Lataa laitteelle sopiva profiilitiedosto valitsemalla File -> Open... Tiedostomuoto.pddt.pdpp Kuvaus Laiteprofiilitiedosto Tiedosto sisältää laitteen tukemat Modbus-rekisterit ja laitteen tehdasasetusarvot. Parametriprofiilitiedosto. Tiedosto voi sisältää esimerkiksi asetusparametrit tietylle sovellukselle. Tuetut Modbus-rekisterit avautuvat. HUOM: Täydellisempi kuvaus Modbus-rekistereistä ja niiden toiminnoista löytyvät laitteen asennus- ja huoltoohjeesta. Linkki dokumentin englanninkieliseen versioon löytyy ohjelmiston pääikkunan alareunasta. 6. Paina Address-painiketta asettaaksesi laitteen Modbus-osoitteen tai käytä Find device -toimintoa. HUOM: Kirjoita laitteen nykyinen osoite. Tässä ei voi asettaa laitteelle uutta osoitetta. Osoitteen antaminen on kuvattu kappaleessa Produalin omien Modbus-toimintojen käyttö. 7. Paina Connect-painiketta yhteyden muodostamiseksi Modbus-laitteeseen.

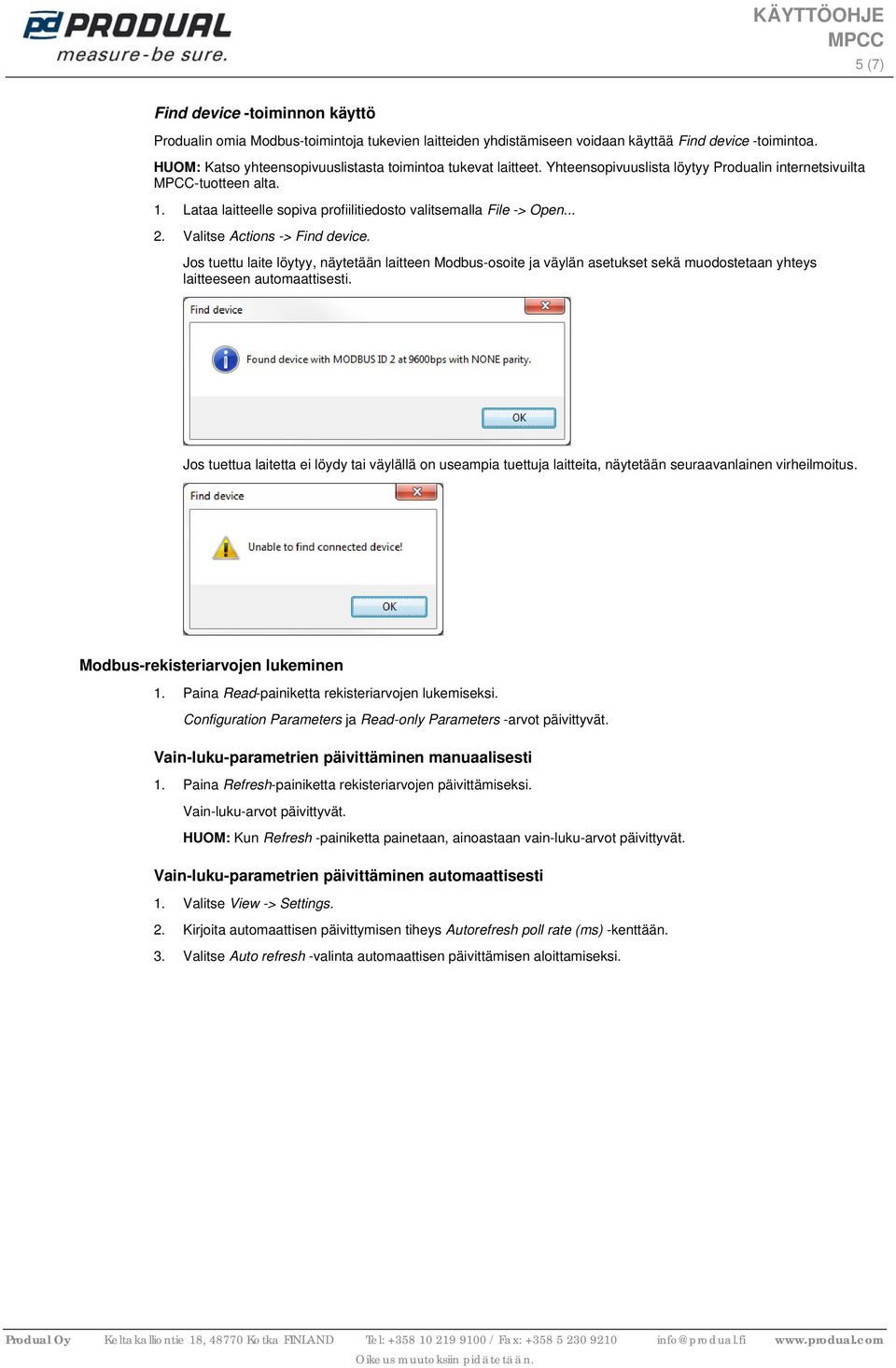

5 5 (7) Find device -toiminnon käyttö Produalin omia Modbus-toimintoja tukevien laitteiden yhdistämiseen voidaan käyttää Find device -toimintoa. HUOM: Katso yhteensopivuuslistasta toimintoa tukevat laitteet. Yhteensopivuuslista löytyy Produalin internetsivuilta -tuotteen alta. 1. Lataa laitteelle sopiva profiilitiedosto valitsemalla File -> Open Valitse Actions -> Find device. Jos tuettu laite löytyy, näytetään laitteen Modbus-osoite ja väylän asetukset sekä muodostetaan yhteys laitteeseen automaattisesti. Jos tuettua laitetta ei löydy tai väylällä on useampia tuettuja laitteita, näytetään seuraavanlainen virheilmoitus. Modbus-rekisteriarvojen lukeminen 1. Paina Read-painiketta rekisteriarvojen lukemiseksi. Configuration Parameters ja Read-only Parameters -arvot päivittyvät. Vain-luku-parametrien päivittäminen manuaalisesti 1. Paina Refresh-painiketta rekisteriarvojen päivittämiseksi. Vain-luku-arvot päivittyvät. HUOM: Kun Refresh -painiketta painetaan, ainoastaan vain-luku-arvot päivittyvät. Vain-luku-parametrien päivittäminen automaattisesti 1. Valitse View -> Settings. 2. Kirjoita automaattisen päivittymisen tiheys Autorefresh poll rate (ms) -kenttään. 3. Valitse Auto refresh -valinta automaattisen päivittämisen aloittamiseksi.

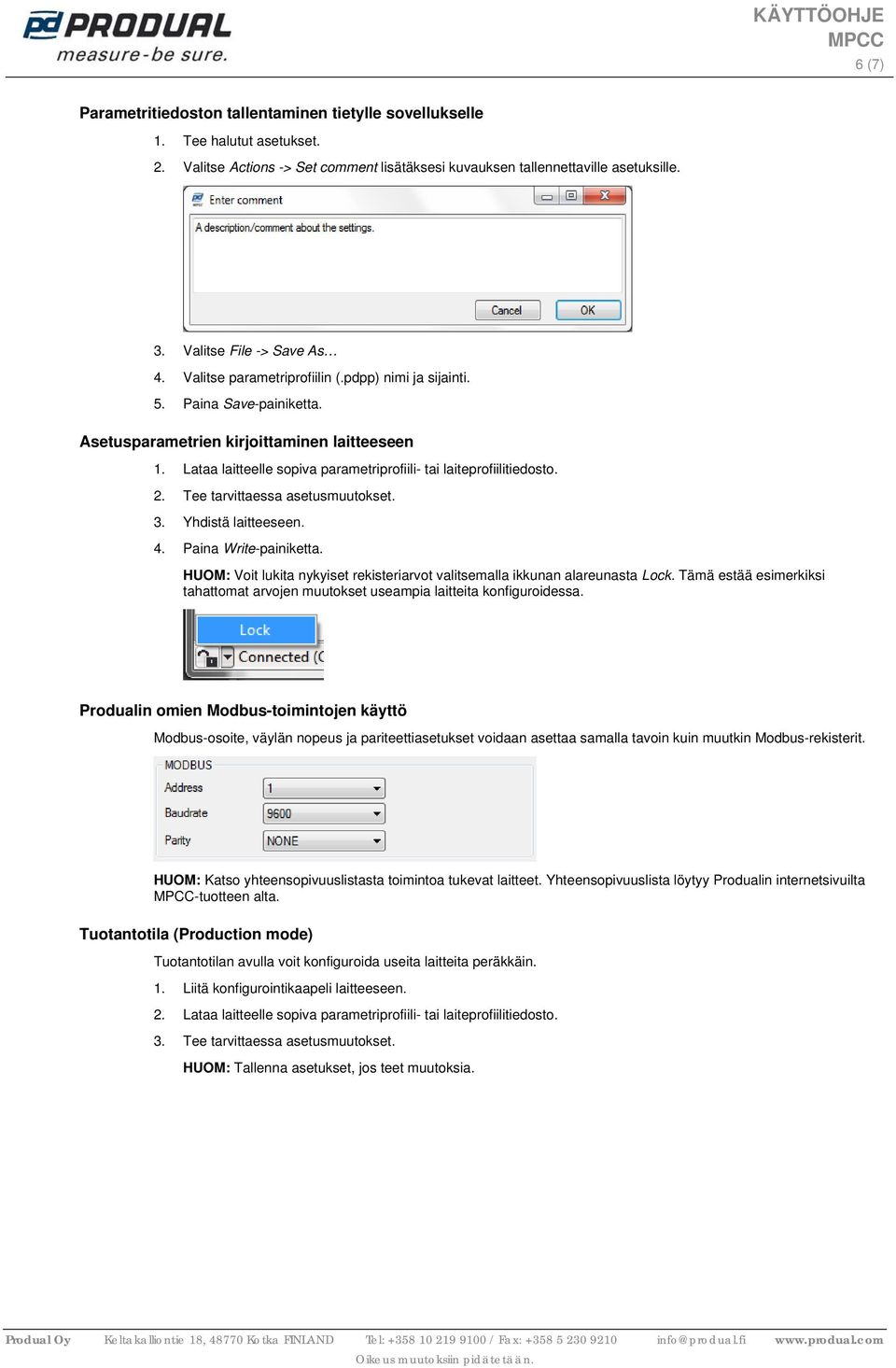

6 6 (7) Parametritiedoston tallentaminen tietylle sovellukselle 1. Tee halutut asetukset. 2. Valitse Actions -> Set comment lisätäksesi kuvauksen tallennettaville asetuksille. 3. Valitse File -> Save As 4. Valitse parametriprofiilin (.pdpp) nimi ja sijainti. 5. Paina Save-painiketta. Asetusparametrien kirjoittaminen laitteeseen 1. Lataa laitteelle sopiva parametriprofiili- tai laiteprofiilitiedosto. 2. Tee tarvittaessa asetusmuutokset. 3. Yhdistä laitteeseen. 4. Paina Write-painiketta. HUOM: Voit lukita nykyiset rekisteriarvot valitsemalla ikkunan alareunasta Lock. Tämä estää esimerkiksi tahattomat arvojen muutokset useampia laitteita konfiguroidessa. Produalin omien Modbus-toimintojen käyttö Modbus-osoite, väylän nopeus ja pariteettiasetukset voidaan asettaa samalla tavoin kuin muutkin Modbus-rekisterit. HUOM: Katso yhteensopivuuslistasta toimintoa tukevat laitteet. Yhteensopivuuslista löytyy Produalin internetsivuilta -tuotteen alta. Tuotantotila (Production mode) Tuotantotilan avulla voit konfiguroida useita laitteita peräkkäin. 1. Liitä konfigurointikaapeli laitteeseen. 2. Lataa laitteelle sopiva parametriprofiili- tai laiteprofiilitiedosto. 3. Tee tarvittaessa asetusmuutokset. HUOM: Tallenna asetukset, jos teet muutoksia.

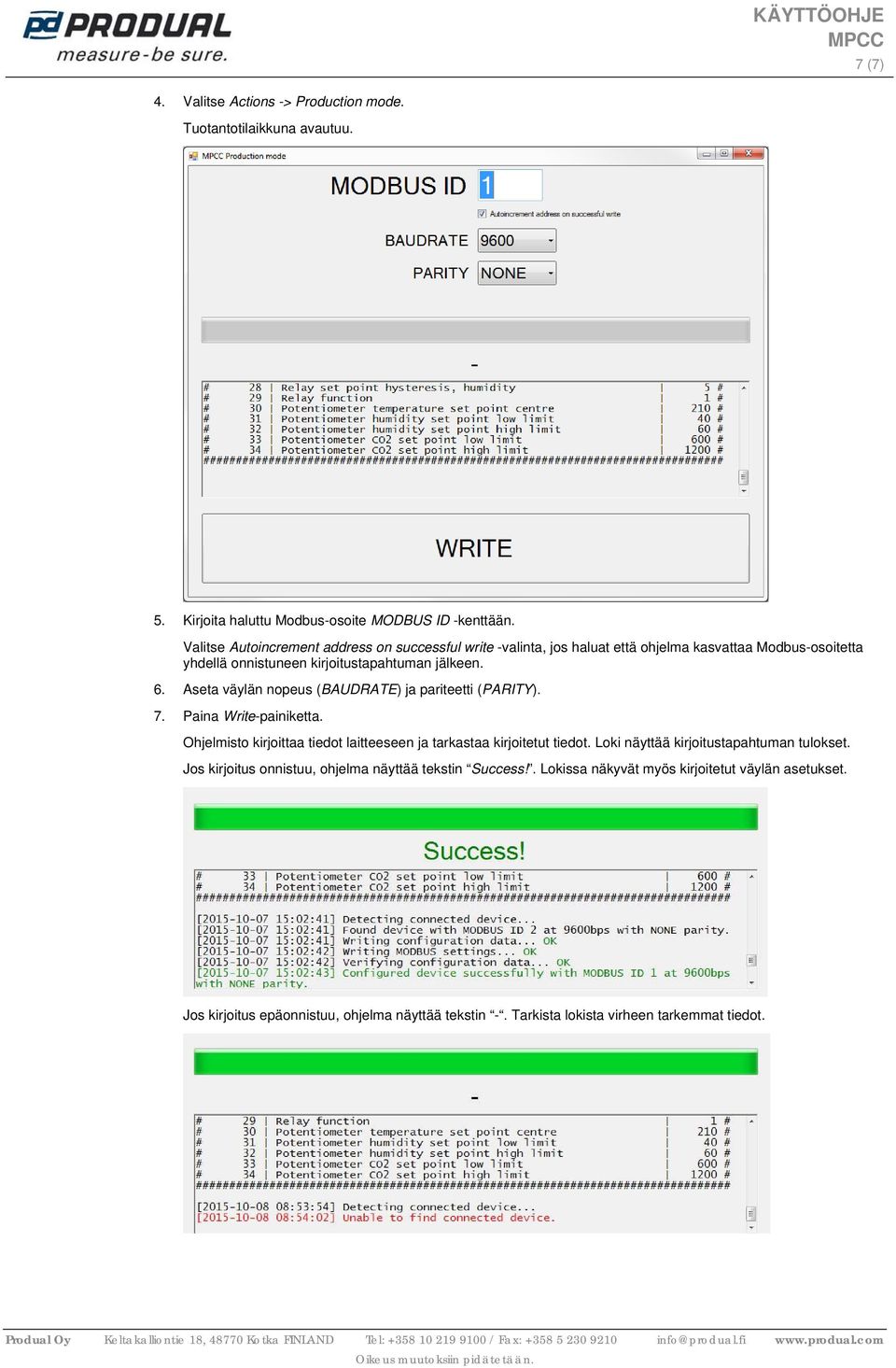

7 7 (7) 4. Valitse Actions -> Production mode. Tuotantotilaikkuna avautuu. 5. Kirjoita haluttu Modbus-osoite MODBUS ID -kenttään. Valitse Autoincrement address on successful write -valinta, jos haluat että ohjelma kasvattaa Modbus-osoitetta yhdellä onnistuneen kirjoitustapahtuman jälkeen. 6. Aseta väylän nopeus (BAUDRATE) ja pariteetti (PARITY). 7. Paina Write-painiketta. Ohjelmisto kirjoittaa tiedot laitteeseen ja tarkastaa kirjoitetut tiedot. Loki näyttää kirjoitustapahtuman tulokset. Jos kirjoitus onnistuu, ohjelma näyttää tekstin Success!. Lokissa näkyvät myös kirjoitetut väylän asetukset. Jos kirjoitus epäonnistuu, ohjelma näyttää tekstin -. Tarkista lokista virheen tarkemmat tiedot.
