1 Talvivaara alusta alkaen Kuva: Vihreät, De Gröna

2 Talvivaaran lupaukset Ympäristöystävällinen uusi bioliuotus, jossa Kainuulaiset bakteerit toimivat veden kanssa Ei tule mitään päästöjä kaivospiirin ulkopuolelle

3 KAIVOSPIIRITOIMITUS

4

5

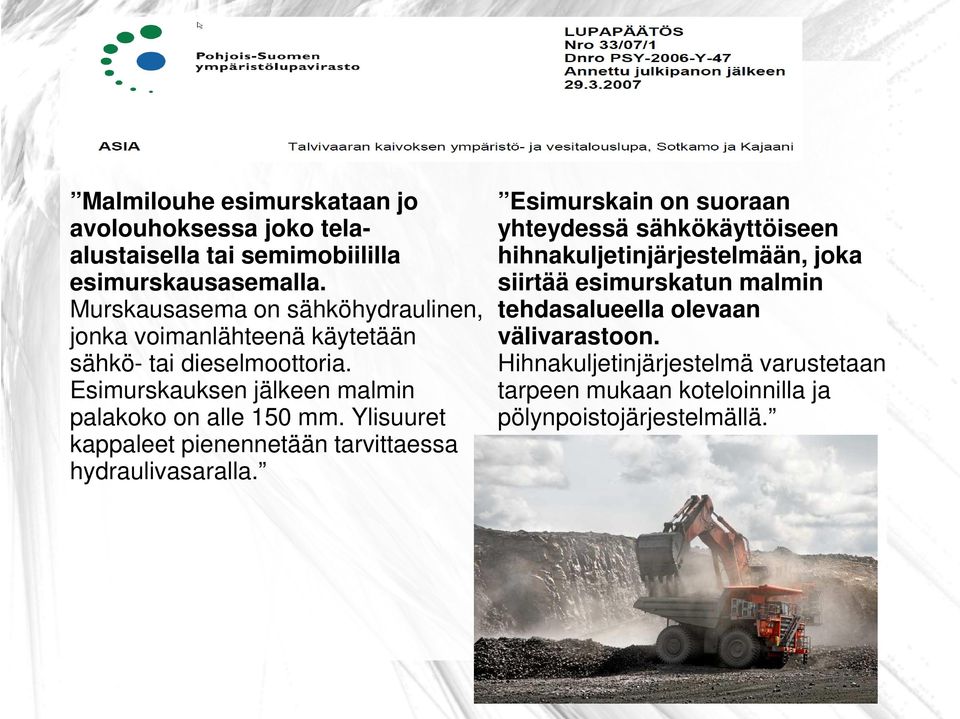

6 Malmilouhe esimurskataan jo avolouhoksessa joko telaalustaisella tai semimobiililla esimurskausasemalla. Murskausasema on sähköhydraulinen, jonka voimanlähteenä käytetään sähkö- tai dieselmoottoria. Esimurskauksen jälkeen malmin palakoko on alle 150 mm. Ylisuuret kappaleet pienennetään tarvittaessa hydraulivasaralla. Esimurskain on suoraan yhteydessä sähkökäyttöiseen hihnakuljetinjärjestelmään, joka siirtää esimurskatun malmin tehdasalueella olevaan välivarastoon. Hihnakuljetinjärjestelmä varustetaan tarpeen mukaan koteloinnilla ja pölynpoistojärjestelmällä.

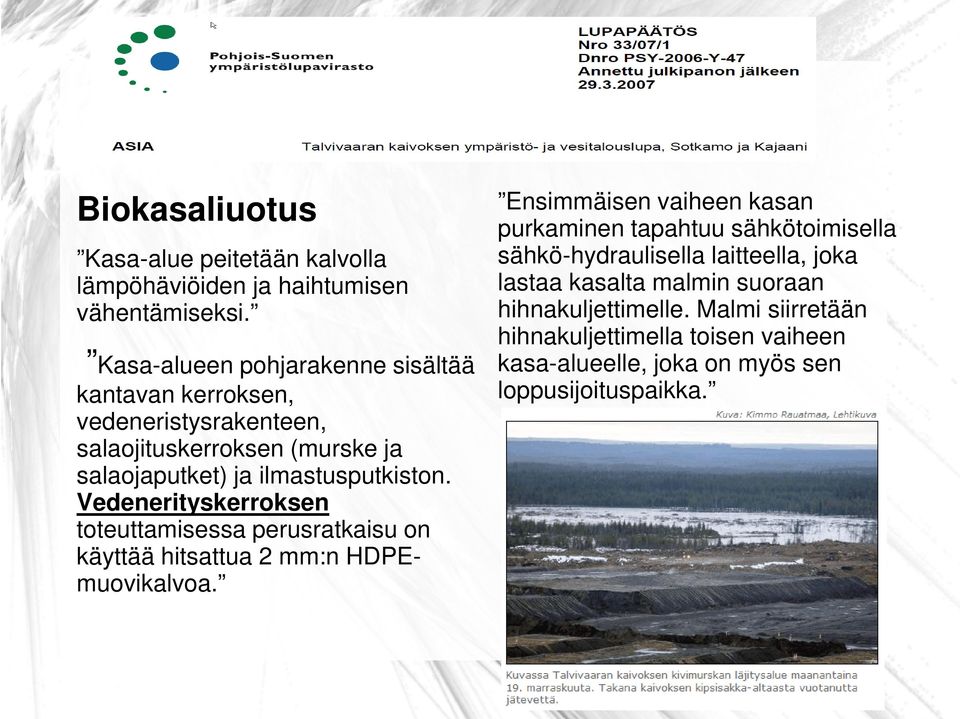

7 Biokasaliuotus Kasa-alue peitetään kalvolla lämpöhäviöiden ja haihtumisen vähentämiseksi. Kasa-alueen pohjarakenne sisältää kantavan kerroksen, vedeneristysrakenteen, salaojituskerroksen (murske ja salaojaputket) ja ilmastusputkiston. Vedenerityskerroksen toteuttamisessa perusratkaisu on käyttää hitsattua 2 mm:n HDPEmuovikalvoa. Ensimmäisen vaiheen kasan purkaminen tapahtuu sähkötoimisella sähkö-hydraulisella laitteella, joka lastaa kasalta malmin suoraan hihnakuljettimelle. Malmi siirretään hihnakuljettimella toisen vaiheen kasa-alueelle, joka on myös sen loppusijoituspaikka.

8 Liuottajabakteerit tarvitsevat kosteutta, happea ja hiilidioksidia, joista happi on usein rajoittava tekijä. Bakteerien elinolosuhteet turvataan kastelun ja ilmastuksen avulla. 1. vaiheen liuotuskasassa tarvittava kasteluveden määrä on 5 10 l/m 2 /h ja 2. vaiheen liuotuksessa 2 l/m 2 /h. PLS-keräysaltaat ja kasteluvesialtaat rakennetaan maa- tai kallioaltaina. Keräysaltaat katetaan esimerkiksi kelluvalla katteella haihdunnan ja lämpöhäviöiden pienentämiseksi. Tiivisterakenteet toteutetaan 1,5 mm:n ja 1 mm:n vahvuisilla päällekkäisillä HDPE-kalvoilla, joiden väliin asennetaan tarkkailuputket mahdollisten vuotojen toteamiseksi.

9 Teollisessa toiminnassa on todennäköistä, että toiminnan jossain vaiheessa syntyy jakeita, joiden hyödyntäminen tuotteena tai palauttaminen prosessiin ei ole mahdollista eikä jaetta ole mahdollista loppusijoittaa minkään muun jakeen kanssa. Tällaisen tilanteen voidaan kuvitella syntyvän esimerkiksi merkittävän prosessihäiriön tai vastaavan tapahtuman myötä. Lisäksi tuotannossa muodostuu voimalaitoksen ja kalkinpolton tuhkaa ja karstaa, joiden loppusijoittaminen edellyttää tarkoitukseen suunniteltua aluetta.

10 Nämä materiaalit sijoitetaan kipsisakka-altaan ensimmäisen lohkon pohjoisnurkkaan. Kipsisakka-altaan rakenteiden valmistuttua rakennetaan varsinaisesta altaasta moreenipenkereellä erotettu noin 1 ha:n laajuinen sijoituspaikka. Penkereellä estetään sijoitettujen materiaalien ja kipsin sisältämän veden sekoittuminen. Sijoituspaikka eristetään muusta altaasta joka puolelta 1,5 mm:n HDPE-kalvolla.

11 Päästöjen määrät vesiin, ilmaan, maahan ja pohjaveteen on minimoitu kaivoksen toimintaperiaatteiden mukaisesti. Tuotantoliuotuskasojen eristysra-kenteet estävät maaperään ja pohjaveteen tulevat päästöt. Sen ansiosta, että kaivoshankkeen kokonaisuus on suunniteltu kestävällä tavalla, päästöt pintavesiin eivät ole ympäristölle haitallisia tai myrkyllisiä. Pölyn ja melun päästöjä on voimakkaasti rajoitettu kaivoksen suunnittelulla, jossa 1. vaiheen murskauslaitos on louhoksessa ja 2. vaiheen laitos on sijoitettu halliin. Melua vähentää todennäköisesti valittava malmin hihnakuljetus kuorma-autojen käytön sijasta.

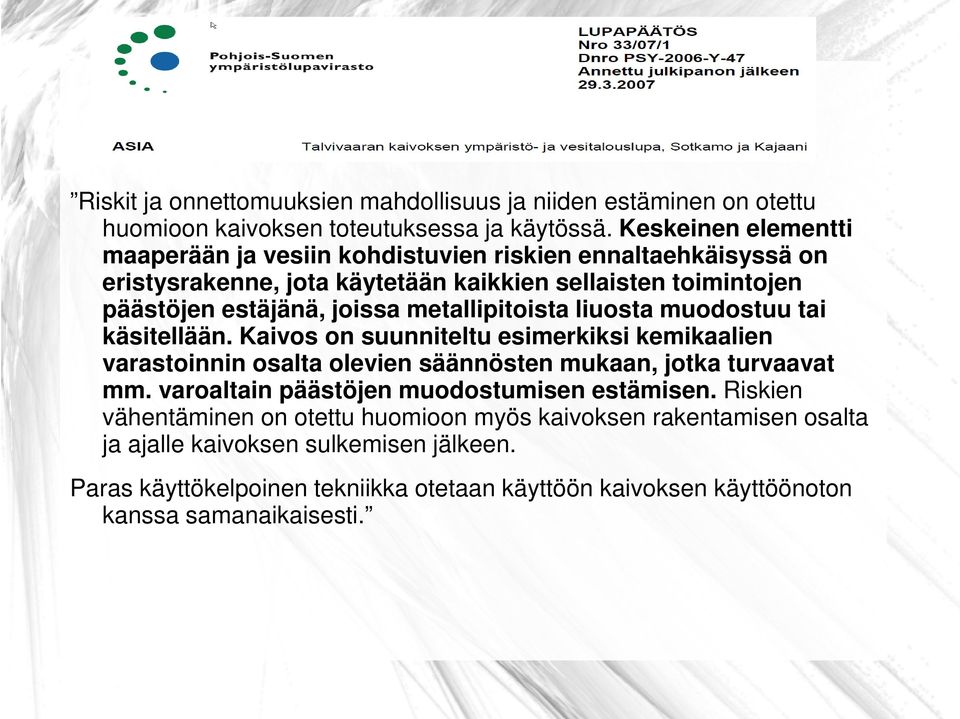

12 Riskit ja onnettomuuksien mahdollisuus ja niiden estäminen on otettu huomioon kaivoksen toteutuksessa ja käytössä. Keskeinen elementti maaperään ja vesiin kohdistuvien riskien ennaltaehkäisyssä on eristysrakenne, jota käytetään kaikkien sellaisten toimintojen päästöjen estäjänä, joissa metallipitoista liuosta muodostuu tai käsitellään. Kaivos on suunniteltu esimerkiksi kemikaalien varastoinnin osalta olevien säännösten mukaan, jotka turvaavat mm. varoaltain päästöjen muodostumisen estämisen. Riskien vähentäminen on otettu huomioon myös kaivoksen rakentamisen osalta ja ajalle kaivoksen sulkemisen jälkeen. Paras käyttökelpoinen tekniikka otetaan käyttöön kaivoksen käyttöönoton kanssa samanaikaisesti.

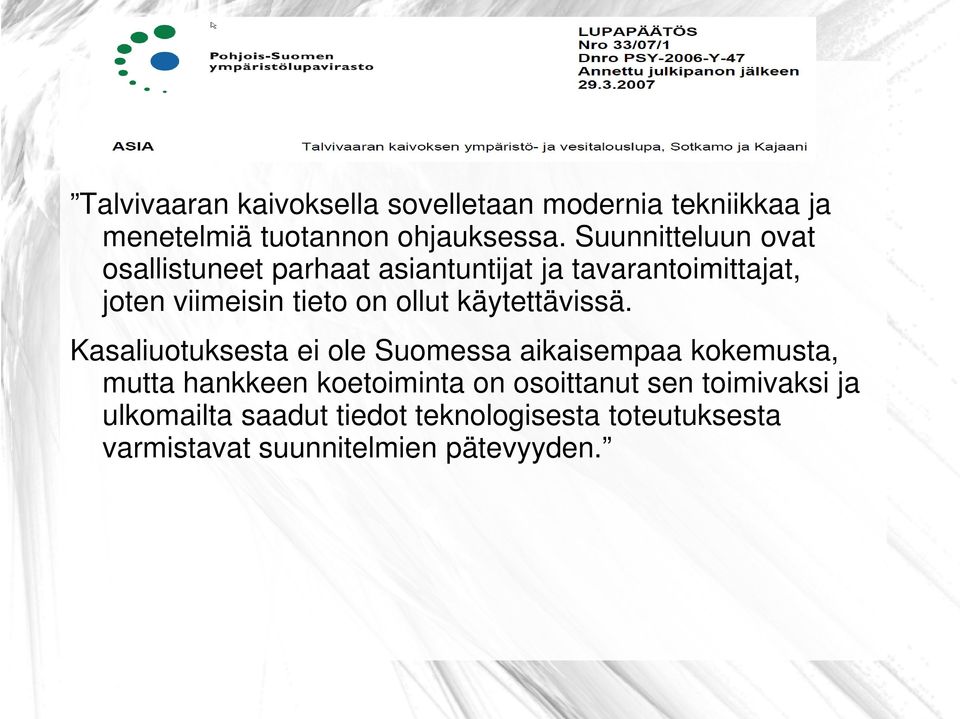

13 Talvivaaran kaivoksella sovelletaan modernia tekniikkaa ja menetelmiä tuotannon ohjauksessa. Suunnitteluun ovat osallistuneet parhaat asiantuntijat ja tavarantoimittajat, joten viimeisin tieto on ollut käytettävissä. Kasaliuotuksesta ei ole Suomessa aikaisempaa kokemusta, mutta hankkeen koetoiminta on osoittanut sen toimivaksi ja ulkomailta saadut tiedot teknologisesta toteutuksesta varmistavat suunnitelmien pätevyyden.

14 Kiitos! Ari Kananen
