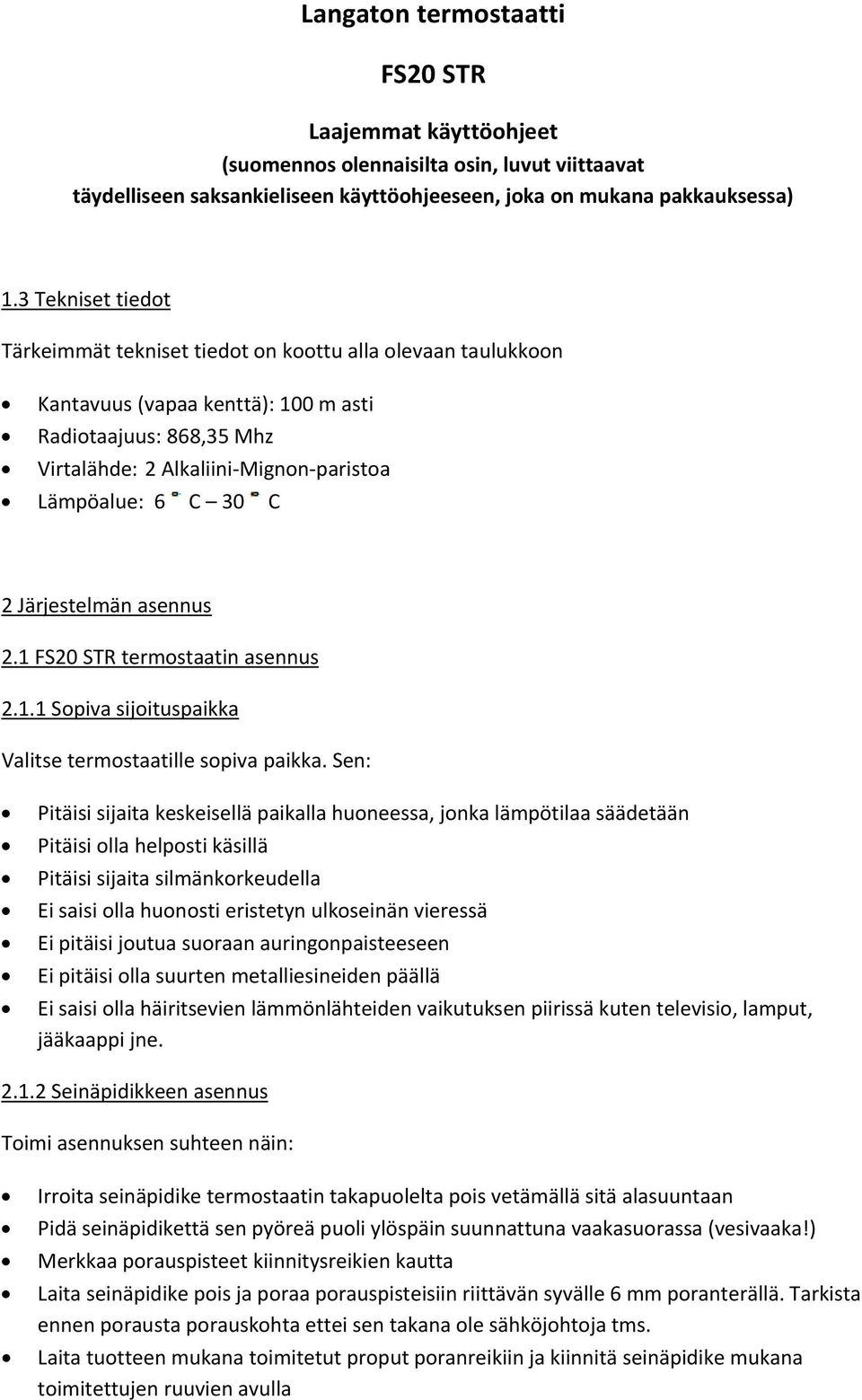

1 Langaton termostaatti FS20 STR Laajemmat käyttöohjeet (suomennos olennaisilta osin, luvut viittaavat täydelliseen saksankieliseen käyttöohjeeseen, joka on mukana pakkauksessa) 1.3 Tekniset tiedot Tärkeimmät tekniset tiedot on koottu alla olevaan taulukkoon Kantavuus (vapaa kenttä): 100 m asti Radiotaajuus: 868,35 Mhz Virtalähde: 2 Alkaliini Mignon paristoa Lämpöalue: 6 C 30 C 2 Järjestelmän asennus 2.1 FS20 STR termostaatin asennus Sopiva sijoituspaikka Valitse termostaatille sopiva paikka. Sen: Pitäisi sijaita keskeisellä paikalla huoneessa, jonka lämpötilaa säädetään Pitäisi olla helposti käsillä Pitäisi sijaita silmänkorkeudella Ei saisi olla huonosti eristetyn ulkoseinän vieressä Ei pitäisi joutua suoraan auringonpaisteeseen Ei pitäisi olla suurten metalliesineiden päällä Ei saisi olla häiritsevien lämmönlähteiden vaikutuksen piirissä kuten televisio, lamput, jääkaappi jne Seinäpidikkeen asennus Toimi asennuksen suhteen näin: Irroita seinäpidike termostaatin takapuolelta pois vetämällä sitä alasuuntaan Pidä seinäpidikettä sen pyöreä puoli ylöspäin suunnattuna vaakasuorassa (vesivaaka!) Merkkaa porauspisteet kiinnitysreikien kautta Laita seinäpidike pois ja poraa porauspisteisiin riittävän syvälle 6 mm poranterällä. Tarkista ennen porausta porauskohta ettei sen takana ole sähköjohtoja tms. Laita tuotteen mukana toimitetut proput poranreikiin ja kiinnitä seinäpidike mukana toimitettujen ruuvien avulla

2 2.1.3 Paristojen asettaminen termostaattiin Avaa paristokotelon kansi ja sijoita paristot oikeapoolisesti. Huom: Huomioi ehdottomasti että laitat paristot sen mukaan kuin paristokotelossa olevat polaarisuusmerkit osoittavat, koska muutoin laitteen elektroniikka saattaa häiriytyä Sulje paristokotelo HUOM. Seuraa tässä välissä mukana toimitetun suomenkielisen PIKAOHJEEN (Käyttöohjeet, langaton Termostaatti FS20 STR) ohjeita kohdasta Perusohjelmointi eteenpäin aina tuon ohjeen loppuun. Sen jälkeen jatka tämän ohjeen lukemista tästä kohdasta eteenpäin. 3. Järjestelmän ohjelmointi Tehtaaltakäsin on tehty kaikki tarvittavat asetukset vakio ohjelmaa varten: Mukavuuslämpötila 21 C klo Peruslämpötila 17 C klo Kaikkia mainittuja asetuksia voi muuttaa ja sovittaa yksilöllisiä tarpeita vastaavaksi. 3.1 Mukavuus ja peruslämpötilan asetus Kun käytetään automaatti moodia (jossa siirtyminen perus ja mukavuuslämpötilan välillä tapahtuu itsenäisesti), näytön alaraeunassa olevan asteikon ja siihen liittyvän pistejanan avulla näytetään, minä aikana säädetään mukavuuslämpötilan mukaisesti. Aurinkomerkki näytössä kertoo mukavuuslämpötilan olevan menossa, kuumerkki kertoo peruslämpötilan olevan menossa. Mukavuus ja peruslämpötilan muuttaminen: Paina kuu/aurinko painiketta yli 3 sekuntia Näyttöön ilmaantuu muuttamista ennen voimassa ollut mukavuuslämpötila Valitse uusi mukavuuslämpötila kääntämällä kiertonuppia Paina kuu/aurinko painiketta lyhyesti Näyttöön ilmaantuu muuttamista ennen voimassa ollut peruslämpötila Valitse uusi peruslämpötila kääntämällä kiertonuppia Kun painat kuu/aurinko painiketta vielä kerran lyhyesti, termostaatti palaa normaaliin käyttötilaan 3.2 Viikkoasetukset Siirtymäajat perus ja mukavuuslämpötilan välillä voidaan asetaa kullekin viikonpäivälle erikseen henkilökohtaisen päivärytmiä vastaavaksi. Paina PROG painiketta lyhyesti kerran Näyttön yläreunaan ilmaantuu viikonpäivät ma, ti, ke, to, pe, la, su (saksaksi MA DI MI DO FR SA SO) ja MO:n alla on pieni nuoli. Näytön keskellä lukee Prog Kiertonuppia kääntämällä voit nyt valita sen päivän, jonka aikaohjelmointia haluat muuttaa. Voit muuttaa jokaisen viikonpäivän ohjelmointia erikseen tai myös ryhmittäin:

3 a) Arkipäivät (ma pe) (näytössä: MO FR) b) Viikonloppu (la su) (näytössä: SA SO) c) Viikon kaikki päivät (ma su) (näytössä: MO SO) Vahvista valittu päivä tai päiväryhmä painamalla PROG painiketta Näyttöön ilmestyy ensimmäisen muuttamista ennen voimassa ollut mukavuuslämpötilan aloitusaika Valitse uusi mukavuuslämpötilan aloitusaika kääntämällä kiertonuppia kunnes haluttu aika näkyy näytössä Vahvista valittu aloitusaika painamalla PROG painiketta Näyttöön ilmestyy ensimmäisen muuttamista ennen voimassa ollut peruslämpötilan aloitusaika Valitse uusi peruslämpötilan aloitusaika kääntämällä kiertonuppia kunnes haluttu aika näkyy näytössä Vahvista valittu aloitusaika painamalla PROG painiketta Edelläesitetyllä tavalla aseteaan myös 2. mukavuus ja peruslämpötilan aloitusaikapari. Jos et tarvitse tätä mahdollisuutta, käännä kiertonuppia oikealle, kunnes näyttön alareunaan ilmaantuu pistejana Kaikki asetukset vahvistetaan aina painamalla PROG painiketta. Kun painat sitä asetusten jälkeen viimeisen kerran lyhyesti, termostaatti palaa normaaliin käyttötilaan. 3.3 Käyttötavat Käyttötavan vaihto tapahtuu FUNKTION painikkeen avulla. Painamalla tätä painiketta voidaan vaihtaa Automaattikäyttö Käsikäyttö Loma /Juhla toiminne Automaattikäyttö jne Automaattikäyttö Automaattikäytössä (näytössä Auto ) huonetilan lämpötila seuraa viikkoasetuksia. Menossa olevan viikonpäivän aika asetus näkyy alareunassa pistejanana. Aurinko/Kuu merkki näyttää onko menossa mukavuuslämpötila vai peruslämpötila. Voit muuttaa lämpötilaa väliaikaisesti yksinkertaisesti kääntämällä kiertonuppia haluttuun lämpötilaan. Termostaatti palaa noudattamaan asetettua viikkoasetuksia ja lämpötiloja kun seuraava säännönmukainen lämpötilamuutos tapahtuu Käsikäyttö Käsikäytössä (näytössä Manu ) termostaatti ohjaa asetetun lämpötilan mukaisesti. Lämpötila ei vaihdu automaattista aikaohjauksella. Tämä tapa vastaa tavallisen termostaatin toimintatapaa Loma /Juhlatoiminne Tässä käyttötavassa (näytössä matkalaukku merkki) lämpötila pysyy määritellyn ajan vakiona (esim. juhlan ajan tai loman ajan). Sen jälkeen termostaatti palaa automaattikäyttöön.

4 Kun olet valinnut tämän käyttötavan (näytössä matkalaukku merkki) asetat ensin ajan, milloin termostaatti palaa noudattamaan normaaleja viikkoasetuksia. Tuon ajan voi asettaa puolen tunnin tarkkuudella asetushetkeä seuraavien 24 h aikana (Juhlatoiminne). Sitä myöhemmät aika asetukset (Lomatoiminne) tehdään päivän tarkkuudella. Ajaksi asetetaan se lomalta paluupäivä. Termostaatti palaa noudattamaan viikkoasetuksia tuona päivänä klo 0:00. Vahvista valittu aika painamalla PROG painiketta Valitse haluttu lämpötila kääntämällä kiertonuppia (sen jälkeen toiminne on aktivoitu) Jos painat FUNKTION painiketta, termostaatti poistuu Loma /Juhlatoiminteesta valittuun käyttötapaan 3.4 Painikkeiden lukinta Jotta voit estää termostaattien asetusten tahattomat muutokset (esim. lasten kokeiluilta!), voit lukita painikkeet ja kiertonupin. Lukinta aktivoituu painamalla FUNKTION ja PROG painikkeita yhtäaikaa Näyttöön ilmaantuu LOC ja kaikki asetustoiminteet lukittuvat Lukitus poistetaan painamalla FUNKTION ja PROG painikkeita niin kauan yhtäaikaa kunnes LOC poistuu näytöltä. 3.5 Siirtyminen mukavuuslämpötilasta peruslämpötilaan Jos huoneen käyttö poikkeaa väliaikaisesti viikkoasetuksista, voidaan lämpötilaa muuttaa, niinkuin yllä on kerrottu, kääntämällä yksinkertaisesti kiertonupista. On myös mahdollista vaihdella suoraan mukavuus ja peruslämpötilan välillä painamalla lyhyesti aurinko/kuu painiketta. 3.6 Erikoistoiminteet 1. HYSt Hystereesin asetus 2. dat Päivämäärän ja kellonajan asetus 3. CodE FS20 koodauksen muutto ja välitys 4. CooL Valinta lämmityksen ja viilennyksen välillä 5. StAt Termostaatin tilan selvitys Hystereesin asetus Hystereesi estää pienten lämpötilamuutosten aiheuttamaa toistuvaa pois ja päälle kytkemistä. Päällekytkentälämpötila on alempi kuin asetuslämpötila, poiskytkentälämpötila on ylempi kuin asetuslämpötila. Päällekytkentälämpötilan ja poiskytkentälämpötilan välistä eroa kutsutaan hystereesiksi. Jotta lämpötilan säätö voidaan sopeuttaa ympäristöolosuhteisiin, hystereesiä voidaan säätää. Kun hystereesiä kasvatetaan, kytkemisiä tapahtuu harvemmin, ja lisää lämpötilavaihtelua asetuslämpötilasta. Kun hystereesiä pienentää, lämpötilavaihtelu vähenee, mutta kytkemisiä tapahtuu useammin. Hystereesin säädetään näin:

5 Paina PROG painiketta kunnes näyttöön ilmestyy Sond Valitse kiertonuppia kääntämällä HYSt erikoistoiminne Näytössä näkyy tällä hetkellä voimassa oleva hystereesiarvo Voit säätää arvoa kiertonuppia kääntämällä 0,2 C ja 2,0 C välillä Päivämäärän ja kellonajan asetus Paina PROG painiketta kunnes näyttöön ilmestyy Sond Valitse kiertonuppia kääntämällä dat erikoistoiminne Vuosi asetus: valitse kiertonuppia kääntämällä oikea vuosi ja vahvista valintasi painamalla PROG painiketta Kuukausi asetus: valitse kiertonuppia kääntämällä oikea kuukausi ja vahvista valintasi painamalla PROG painiketta Päivämäärä asetus: valitse kiertonuppia kääntämällä oikea päivämäärä ja vahvista valintasi painamalla PROG painiketta Kellonajan tuntiasetus: valitse kiertonuppia kääntämällä oikea tunti ja vahvista valintasi painamalla PROG painiketta Kellonajan minuuttiasetus: valitse kiertonuppia kääntämällä oikea minuutti ja vahvista valintasi painamalla PROG painiketta. Termostaatti palaa normaaliin käyttötilaan CodE osoitteen asetus ja välitys Tätä erikoistoiminnetta ei normaalisti tarvita (sen käyttö on esitetty saksankielisessä käyttöohjeessa). Tarvittaessa ota yhteyttä laitteen myyjään Valinta lämmityksen ja viilennyksen välillä CooL FS20 STR termostaatti voidaan asettaa kytkemään joko lämmittäviä laitteita (esim. IRohutlämmittimiä) tai viilentäviä laitteita (esim. tuulettimia tai ilmastointilaitteita). Käytettäessä lämmitysmoodia laite kytkeytyy päälle kun huoneen lämpötila on asetettua lämpötilaa alempi. Käytettäessä viilennysmoodia laite kytkeytyy päälle kun huoneen lämpötila on asetettua lämpötilaa korkeampi. Tehtaalta lähtiessä termostaatti on asetettu lämmitystä varten. Valinta tehdään näin: Paina PROG painiketta kunnes näyttöön ilmestyy Sond Valitse kiertonuppia kääntämällä CooL erikoistoiminne Kiertonuppia kääntämällä haluttu moodi voidaan valita: CooL An = Viilennysmoodi, CooL AUS = Lämmitysmoodi ja termostaatti palaa normaaliin käyttötilaan

6 3.6.5 StAt tilan näyttö Näytössä näkyy oikealla mitattu huonelämpötila, ylhäällä vasemmalla kytkentätila: An = päällä, Aus = pois päältä. Tilanäyttö valitaan näin: Paina PROG painiketta kunnes näyttöön ilmestyy Sond Valitse kiertonuppia kääntämällä StAt erikoistoiminne Näytössä näkyy tila Tilanäytöstä poistuminen ja normaali käyttötilaan vaihtaminen tapahtuu painamalla PROG painiketta 4 Paristojen vaihto Pattereiden ollessa lopussa näyttöön ilmestyy patteri merkki, joka ilmaisee vajavaista latausta. Ota termostaatti seinäkiinnityksestä ja avaa paristokotelon kansi työntämällä sitä alaspäin Poista kuluneet paristot paristokotelosta ja hävitä ne ympäristöystävällisesti Laita 2 uutta alkaliini paristoa (koko Mignon, AA) paristokoteloon merkityllä tavalla oikein päin, ja sulje kotelon kansi Samoin kuin laitteen käyttöönotossa päivämäärä ja kellonaika asetetaan uudestaan Viikkoasetukset, mukavuus ja peruslämpötila asetukset jne pysyvät tallennettuina
