1 MAKING MODERN LIVING POSSIBLE living connect Asennus ja käyttö Danfoss Heating Solutions

2 2 living connect

3 Onnittelut Danfoss tuotteen hankinnasta Danfoss Heating Solutions 3

4 Sisältö 1. Järjestelmän yleiskuvaus Näytön ja ohjauspainikkeiden yleiskuvaus Asennus - vaihe vaiheelta Valmistelu Asenna living connect Konfiguroi Danfoss Link CC Yhdistä Danfoss Link CC iin Tekniset asetukset Uudelleenasennus Yhteyden testaaminen Säätäminen pattereiden ja huoneen mukaan Palauta tehdasasetukset Tekniset tiedot Turvatoimet Irrota living connect Hävittäminen...15 living connect - käyttöopas living connect

1 Uudelleenasennus....11 4.2 Yhteyden testaaminen....11 4.3 Säätäminen pattereiden ja huoneen mukaan....12 4.4 Palauta tehdasasetukset...12 4.5 Tekniset tiedot.

5 1. Järjestelmän yleiskatsaus 1. Järjestelmän yleiskatsaus living connect on elektroninen patteritermostaatti koteihin. Sitä ohjataan Danfoss Link CC säätölaitteella. Danfoss Link CC laitteella voidaan ohjata myös lattialämmitystä ja muita järjestelmän laitteita. Danfoss Link CC Danfoss Link RS living connect Katso lisätietoja erillisistä Danfoss Link CCin ja huoneanturin käyttöohjeista. 2. Näytön ja ohjauspainikkeiden yleiskuvaus Katso sivu 16. Danfoss Heating Solutions 5

Danfoss Link CC laitteella voidaan ohjata myös lattialämmitystä ja muita järjestelmän laitteita.

6 3. Asennus - vaihe vaiheelta 3.1 Valmistelu living connect -termostaatin mukana toimitetaan sovittimet Danfossin RA-venttiileille, ja M30 x 1.5-liitännöillä (014G0002) venttiileille ja kaksi AA-alkaliparistoa ja 2 mm:n kuusiokoloavain. Paristojen asentaminen Poista paristokotelon kansi ja aseta koteloon kaksi paristoa. Varmista, että paristot asetetaan oikein päin. M pitää vilkkua näytössä. 3.2 Asenna living connect 1. Aloita asentamalla sovitin. RA K 2. Kiristä RA-sovitin kuusiokoloavaimella. Kiristä K-sovitin käsin (maks. 5 Nm). 3. Ruuvaa termostaatti kiinni sovittimeen ja kiristä käsin (maks. 5 Nm). 4. Kiinnitä termostaatti ja paina -painiketta noin 3 sekunnin ajan. Termostaatti lukittuu venttiilin runkoon. 6 living connect

Varmista, että paristot asetetaan oikein päin. M pitää vilkkua näytössä. 3.2 Asenna living connect 1. Aloita asentamalla sovitin. RA K 2. Kiristä RA-sovitin kuusiokoloavaimella.

7 3. Asennus - vaihe vaiheelta 3.3 Konfiguroi Danfoss Link CC Käytännön syistä suosittelemme kytkemään Danfoss Link CC -laitteen -paristovirtalähteeseen (014G0262). Tällöin järjestelmän käyttöönottovaiheessa keskusyksikkö Danfoss Link CC on helppo siirtää 1.5 m päähän liitettävistä patteritermostaateista ym. laitteista. Irrota Danfoss Link CC in etukansi varovasti. Aloita alakulmista. Paina ja pidä setup painiketta pohjassa kuulakärkikynän avulla noin kolmen sekunnin ajan asennusvalikon avaamiseksi (käynnistysvaihe voi kestää useita minuutteja). Jos tarvitset ohjeita, paina? oikeassa alakulmassa. Katso lisätietoja asennuksesta ilman paristovirtalähdettä osoitteesta Danfoss Heating Solutions 7

Irrota Danfoss Link CC in etukansi varovasti. Aloita alakulmista.

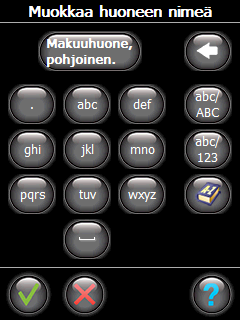

8 3. Asennus - vaihe vaiheelta 1. Konfiguroi huoneet joihin patteritermostaatit on asennettu. 2. Lisää uusi huone. 3. Muokkaa huoneen nimeä tai syötä nimi. Vahvista painamalla. Huomautus! Katso luettelo tavallisista huoneen nimistä painamalla painiketta 8 living connect

Lisää uusi huone. 3. Muokkaa huoneen nimeä tai syötä nimi.

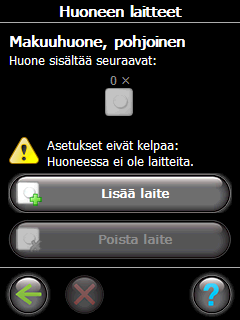

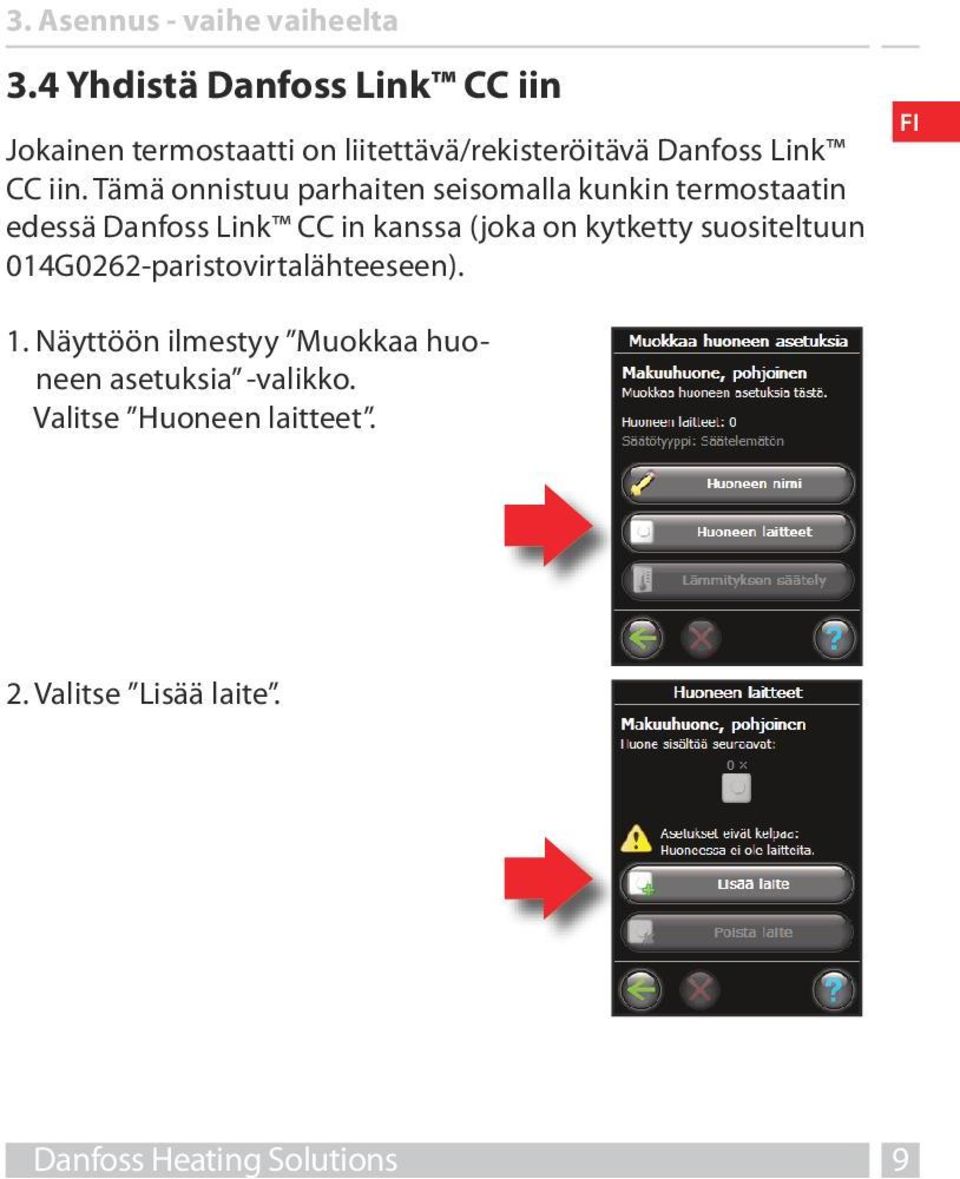

9 3. Asennus - vaihe vaiheelta 3.4 Yhdistä Danfoss Link CC iin Jokainen termostaatti on liitettävä/rekisteröitävä Danfoss Link CC iin. Tämä onnistuu parhaiten seisomalla kunkin termostaatin edessä Danfoss Link CC in kanssa (joka on kytketty suositeltuun 014G0262-paristovirtalähteeseen). 1. Näyttöön ilmestyy Muokkaa huoneen asetuksia -valikko. Valitse Huoneen laitteet. 2. Valitse Lisää laite. Danfoss Heating Solutions 9

Tämä onnistuu parhaiten seisomalla kunkin termostaatin edessä Danfoss Link CC in kanssa (joka on

3. Asennus - vaihe vaiheelta 3. Paina Aloita rekisteröinti ja paina lyhyesti rekisteröitävästä laitteesta. 4. Tee samoin jokaiselle laitteelle. 5.

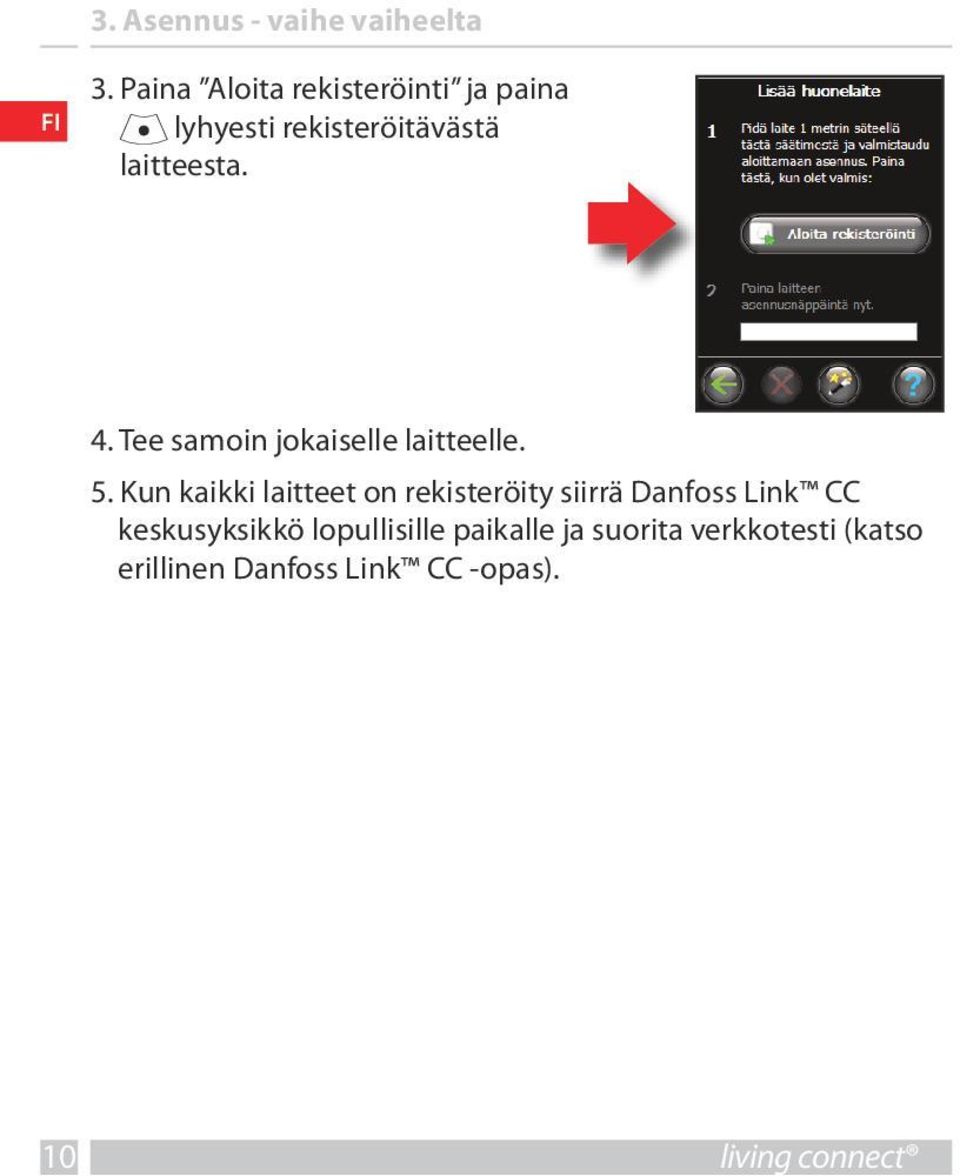

10 3. Asennus - vaihe vaiheelta 3. Paina Aloita rekisteröinti ja paina lyhyesti rekisteröitävästä laitteesta. 4. Tee samoin jokaiselle laitteelle. 5. Kun kaikki laitteet on rekisteröity siirrä Danfoss Link CC keskusyksikkö lopullisille paikalle ja suorita verkkotesti (katso erillinen Danfoss Link CC -opas). 10 living connect

11 4. Tekniset asetukset 4.1 Uudelleenasennus Jos termostaatti on irrotettu patterista ja se asennetaan uudelleen paikalleen (käytön jälkeen) asennustila on aktivoitava, jotta termostaatti ei vaurioidu. Siirry asennustilaan: Paina kunnes M ilmestyy näyttöön. Paina jotta termostaatti avautuu täysin M vilkkuu. Uudelleen asenna termostaatti venttiiliin. Poistu painamalla noin 3 sekunnin ajan. Katso myös osio 6, jossa on ohjeet termostaatin irrottamiseen patterin venttiilistä. 4.2 Yhteyden testaaminen Paina vähintään 3 sekunnin ajan, kunnes M ilmestyy näyttöön. Paina, kunnes LI ilmestyy näyttöön. Muodosta yhteys painamalla. LI katoaa, kun yhteys on muodostettu. Jos yhteys ei muodostu, sekä hälytys- että antennisymbolit vilkkuvat. Katso Miksi kannattaa ostaa living-tuotteita osoitteesta Danfoss Heating Solutions 11

Katso myös osio 6, jossa on ohjeet termostaatin irrottamiseen patterin venttiilistä. 4.2 Yhteyden testaaminen Paina vähintään 3 sekunnin ajan, kunnes M ilmestyy näyttöön.

12 4. Tekniset asetukset 4.3 Säätäminen pattereiden ja huoneen mukaan Tehdasasetus on P2. Valitse P1, jos patteri on ylimitoitettu huoneeseen nähden. Valitse P3, jos patteri on alimitoitettu.* Paina vähintään 3 sekunnin ajan, kunnes M ilmestyy näyttöön. Paina kunnes Pb ilmestyy näyttöön. Paina. Valitse P1, P2 tai P3 nuolipainikkeilla ja poistu painamalla. * P1, P2 ja P3 säätötaajuus vaihtelee patterin liian yli/alimitoitettu koon kompensoimisen mukaan. Pb P2 4.4 Palauta tehdasasetukset Poista paristokotelon kansi ja ota pois yksi paristo. Paina -painiketta noin 5 sekunnin ajan ja aseta samalla paristo takaisin paikalleen. Danfoss Link CC näyttää tekstin laite poistettu. Paina OK. Huomautus! Jos termostaatti on siirretty toiseen huoneeseen, palauta tehdasasetukset edellä mainitulla tavalla. Termostaatti nollautuu ja yhteys Dan foss Link CC iin katkeaa. 12 living connect

* P1, P2 ja P3 säätötaajuus vaihtelee patterin liian yli/alimitoitettu koon kompensoimisen mukaan. Pb P2 4.4 Palauta tehdasasetukset Poista paristokotelon kansi ja ota pois yksi paristo.

13 4. Tekniset asetukset 4.5 Tekniset tiedot Toimilaite Ohjelmistoluokitus Turvaluokitus Tyyppi 1 Suositeltu käyttö Avoin ikkuna -toiminto Synkronointi Mekaaninen voima Suurin sallittu veden lämpötila Liikkeen tyyppi Pariston kesto Karan liike Suurin sallittu Taajuus Säätönopeus Virransyöttö Virrankulutus Elektromekaaninen A Kotikäyttö Kyllä Joka 5 minuutti 70 N (suurin sallittu paine venttiilistä) 90 C Lineaarinen 2 vuotta 2 3 mm venttiilissä 4,5 mm Mittaa lämpötilan joka minuutti 1 mm/s 2 kpl 1,5 V AA-alkaliparistoa, luokka III (SELV) 3 μw valmiustilassa 1,2 W aktiivitilassa Danfoss Heating Solutions 13

sallittu veden lämpötila Liikkeen tyyppi Pariston kesto Karan liike Suurin sallittu Taajuus Säätönopeus Virransyöttö Virrankulutus Elektromekaaninen A

14 4. Tekniset asetukset Käyttölämpötila 0 40 C Kuljetuslämpötila C Lämpötilan säätöalue 4-28 C Koko (mm) L: 91 Ø: 51 (RA) Lämpötesti 75 C Paino 177 g Lähetystaajuus MHZ IP luokka* 20 * Termostaattia ei saa käyttää vaarallisissa asennuksissa eikä paikoissa, joissa se altistuu vedelle. 14 living connect

Älä yritä purkaa termostaattia, sillä se ei sisällä osia, joita käyttäjä voi huoltaa. Palauta viallinen termostaatti jälleenmyyjälle. 6.

15 5. Turvatoimet Termostaatti ei ole lelu, eikä se sovi lasten käyttöön. Hävitä pakkausmateriaalit paikallisten säädösten mukaisesti, ja pidä pakkaukset poissa lasten ulottuvilta vahinkojen välttämiseksi. Älä yritä purkaa termostaattia, sillä se ei sisällä osia, joita käyttäjä voi huoltaa. Palauta viallinen termostaatti jälleenmyyjälle. 6. Irrota living connect Aloita termostaatin irrottaminen poistamalla paristot. Työnnä sopiva työkalu paristokotelossa olevan mustan lukitusrenkaan läpi. Käännä termostaattia vastapäivään kunnes se irtoaa. Katso asennustilaa koskevat ohjeet osiosta Hävittäminen Termostaatti on hävitettävä elektroniikkajätteenä. Danfoss Heating Solutions 15

16 living connect - käyttöopas Sisältö 1. Järjestelmän yleiskuvaus Näytön ja ohjauspainikkeiden yleiskuvaus Paristojen vaihtaminen Lämpötilan säätäminen Vianmääritys Järjestelmän yleiskatsaus Katso sivu Näytön ja ohjauspainikkeiden yleiskuvaus Pariston symbooli Verkkoyhteys Lukko Lämpötilan asetusarvo Hälytys Jäätymissuoja Liiku valikossa ja säädä lämpötilaa näillä painikkeilla. Valitse valikko ja vahvista valinnat tällä painikkeella. 16 living connect

Näytön ja ohjauspainikkeiden yleiskuvaus Pariston symbooli Verkkoyhteys Lukko Lämpötilan asetusarvo Hälytys Jäätymissuoja

17 living connect - käyttöopas 3. Paristojen vaihtaminen Kun paristojen lataus on alhainen, hälytyskello ja paristokuvake vilkkuvat samanaikaisesti. Jos paristot tyhjenevät kokonaan, järjestelmä siirtyy automaattisesti jäätymissuojatilaan. Poista paristokotelon kansi ja aseta koteloon kaksi paristoa. Varmista, että paristot asetetaan oikein päin. Huomautus! Ladattavia paristoja ei saa käyttää. Käytä vain 1,5 V AA-alkaliparistoja. 4. Lämpötilan säätäminen Lämpötilaa ohjataan yleensä Danfoss Link CC -laitteella, mutta lämpötilaa voi muuttaa milloin tahansa myös termostaatin painikkeilla. Jos näin toimitaan, termostaatti lähettää viestin Danfoss Link CC ille myös huoneen muiden termostaattien synkroni-miseksi. Muutos pysyy voimassa vain seuraavaan ohjelmoituun jaksoon saakka Muuta lämpötilaa painamalla. Danfoss Heating Solutions 17

Huomautus! Ladattavia paristoja ei saa käyttää. Käytä vain 1,5 V AA-alkaliparistoja. 4.

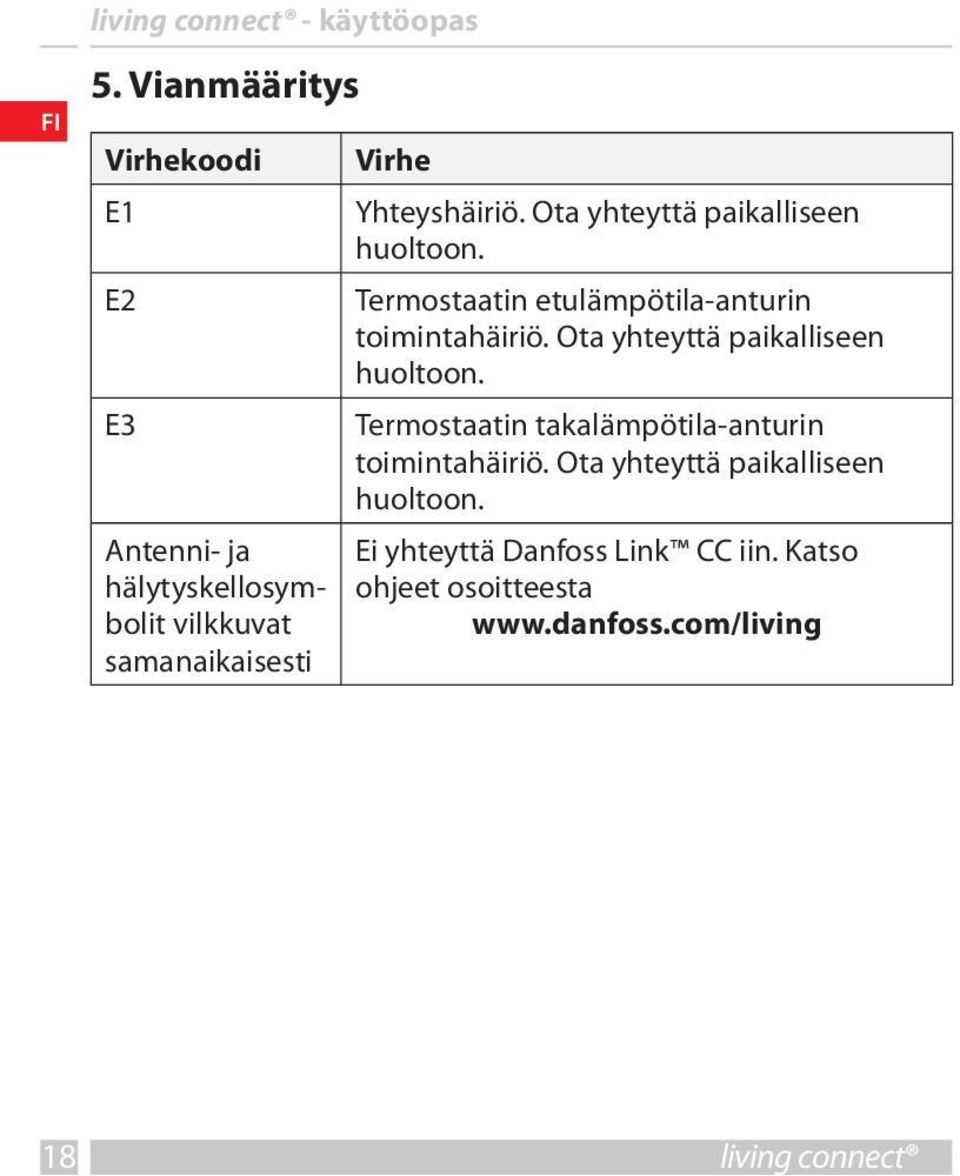

18 living connect - käyttöopas 5. Vianmääritys Virhekoodi E1 E2 E3 Antenni- ja hälytyskellosymbolit vilkkuvat samanaikaisesti Virhe Yhteyshäiriö. Ota yhteyttä paikalliseen huoltoon. Termostaatin etulämpötila-anturin toimintahäiriö. Ota yhteyttä paikalliseen huoltoon. Termostaatin takalämpötila-anturin toimintahäiriö. Ota yhteyttä paikalliseen huoltoon. Ei yhteyttä Danfoss Link CC iin. Katso ohjeet osoitteesta 18 living connect

Ota yhteyttä paikalliseen huoltoon. Termostaatin etulämpötila-anturin toimintahäiriö.

19 Danfoss Heating Solutions 19

20 Oy Danfoss Ab Kivenlahdentie Espoo Puh: Faksi: Sähköposti: lvi@danfoss.fi Danfoss ei vastaa luetteloissa, esitteissä tai painotuotteissa mahdollisesti esiintyvistä virheistä. Danfoss pidättää itselleen oikeuden tehdä ennalta ilmoittamatta tuotteisiinsa muutoksia, myös jo tilattuihin, mikäli tämä voi tapahtua muuttamatta jo sovittuja suoritusarvoja. Kaikki tässä materiaalissa esiintyvät tavaramerkit ovat asianomaisten yritysten omaisuutta. Danfoss ja Danfoss logo ovat Danfoss A/S:n tavaramerkkejä. Kaikki oikeudet pidätetään. VIFNE320

Danfoss pidättää itselleen oikeuden tehdä ennalta ilmoittamatta tuotteisiinsa muutoksia, myös jo tilattuihin, mikäli tämä voi tapahtua muuttamatta
