1 luontolaakso Aamu aurinko sarastaa, linnut laulavat. Iäkäs pariskunta kuuntelee penkillä luonnon ääniä. Joukko lapsia leikkii puistossa. Jalkapallo peli on juuri alkamassa. Kuntoilulaitteetkin ovat jo lenkkeilijöiden ahkerassa käytössä. Kaikki tämä tapahtuu samassa puistossa. Leikin riemussa oleva lapsi, urheileva nuori sekä luonnosta nauttiva vanhus, iloa, surua, kehitystä, terveyttä, ketteryyttä ja nautintoa. Luontolaakso on elämys. Luontolaakso sai muotonsa linnusta, jonka pohjalta muodostui myös alueen identiteetti. Luonto ja eläimet ovat vahvasti esillä. Identiteettiä voidaan vahvistaa esimerkiksi aitaan kiinnitettävillä eläinkuvioilla, kuitenkin tekemällä sen Suomessa oleilevista eläimistä. Kuin huomaamatta leikkiessä eläintietous kasvaa. Suunnittelussa yksi tärkeimpiä pohdintoja oli, miten saada lapset nauttimaan taas ulkoilmasta elektroniikan sijaan? Nykyaikaiset liikuntavälineet, luonnonläheisyys ja vapaus luovuuden käyttöön nousevat vahvasti esiin luontolaaksossa. Välineissä korostuu motoriikan sekä kehon hallinnallinen puoli. Puistossa on myös mahdollisuus istuskella, nauttia luonnon äänistä tai seurustella ohikulkevien kanssa, kesät talvet. Kasvillisuus luo visuaalista eloa puistoon. Pensaat kukkivat. Puut luovat varjoa ja suojaa puiston ylle. Erilaiset lehtien pinnat houkuttelevat tunnusteluun. Kasvillisuus luo visuaalisen taideteoksen jokaisena vuodenaikana. Alueen historia painottuu Hyrylän varuskunnan tapahtumiin. Alueella olevien punatiilisten rakennusten väriä on havaittavissa turva-alustassa. Varuskunnan alueen kasvillisuus on runsasta ja metsäisen luonnollista. Myös luontolaaksossa on havaittavissa samanlaista tunnelmaa. Historian esiin tuominen myös erilaisen taiteen keinoin on mahdollista. Esimerkiksi tykinkuulataideteos, jossa erikokoisia kuulia on maassa. Taiteen ei tarvitse suoranaisesti viitata tapahtumiin. Se voi liittyä ympäristöönsä ja vasta tarkempi tarkastelu yhdistää historian ja taiteen toisiinsa. Luontolaakson laitteet/välineet ovat ehdotuksia. Käyttäjien aktivointi puiston suunnitteluvaiheessa on tärkeää, että puistosta tulee mieluinen. Äänestämällä esimerkiksi annetuista vaihtoehdoista olisi yksi toimiva ratkaisu. Niin kuin aiemmin kerroin, Luontolaakso on elämys. Olen vahvasti sitä mieltä, että sinäkin tahdot olla osa tuota elämystä. Olit sitten vauva tai vaari, tule luontolaaksoon, jokaiselle on jotakin!

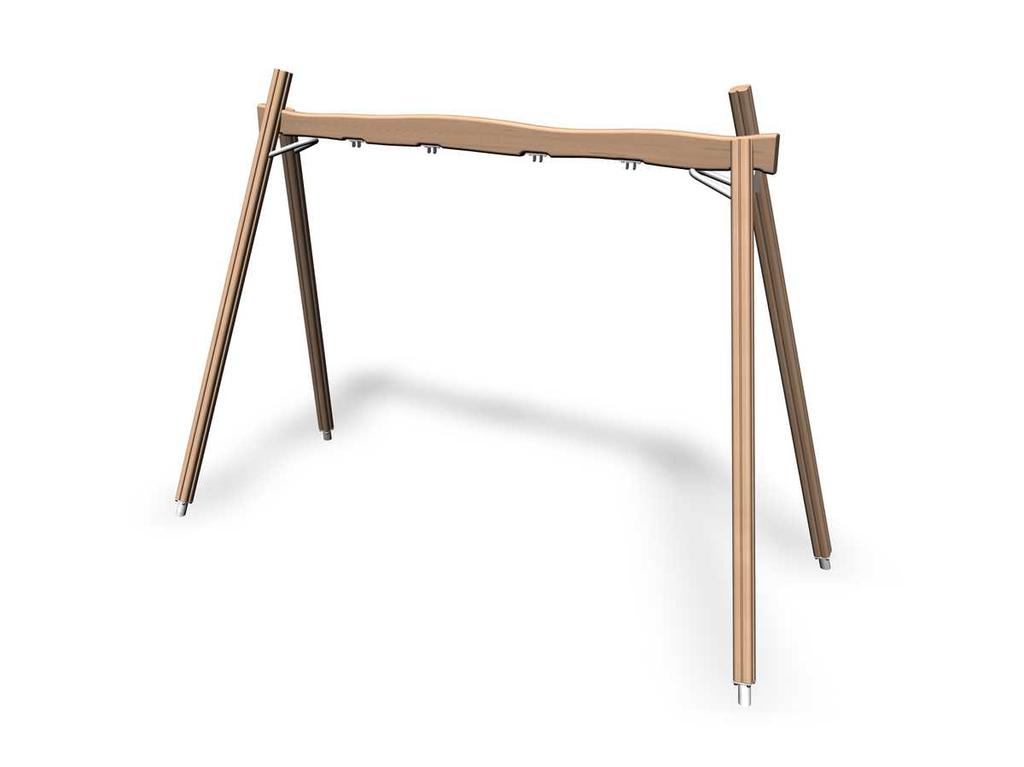

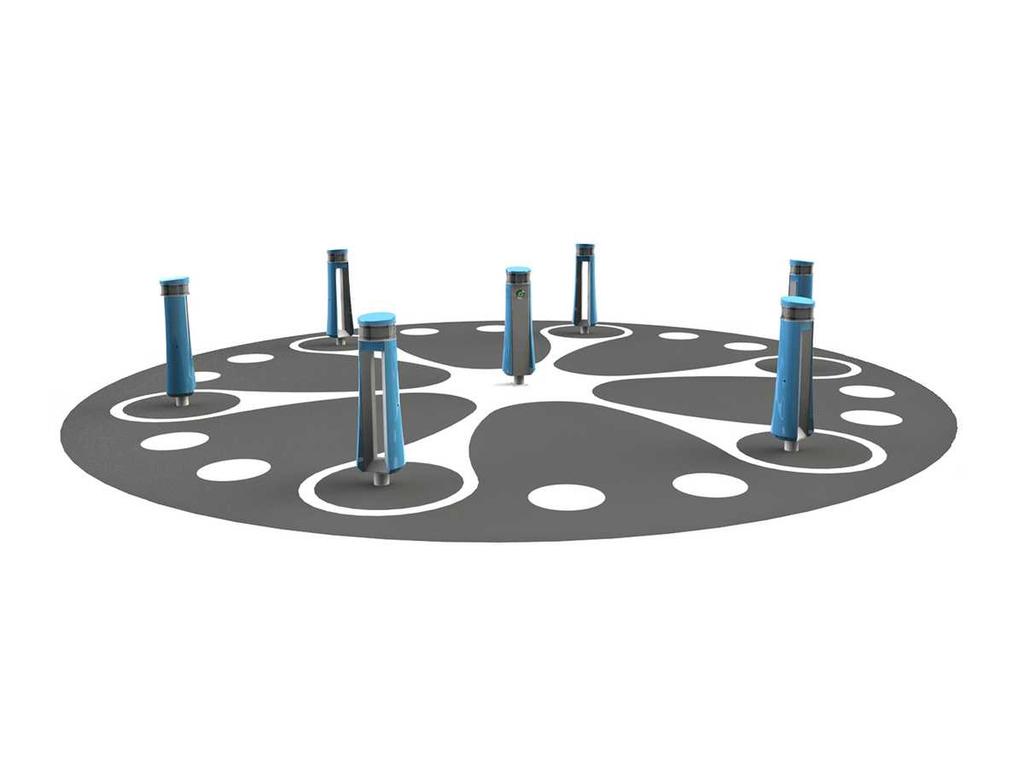

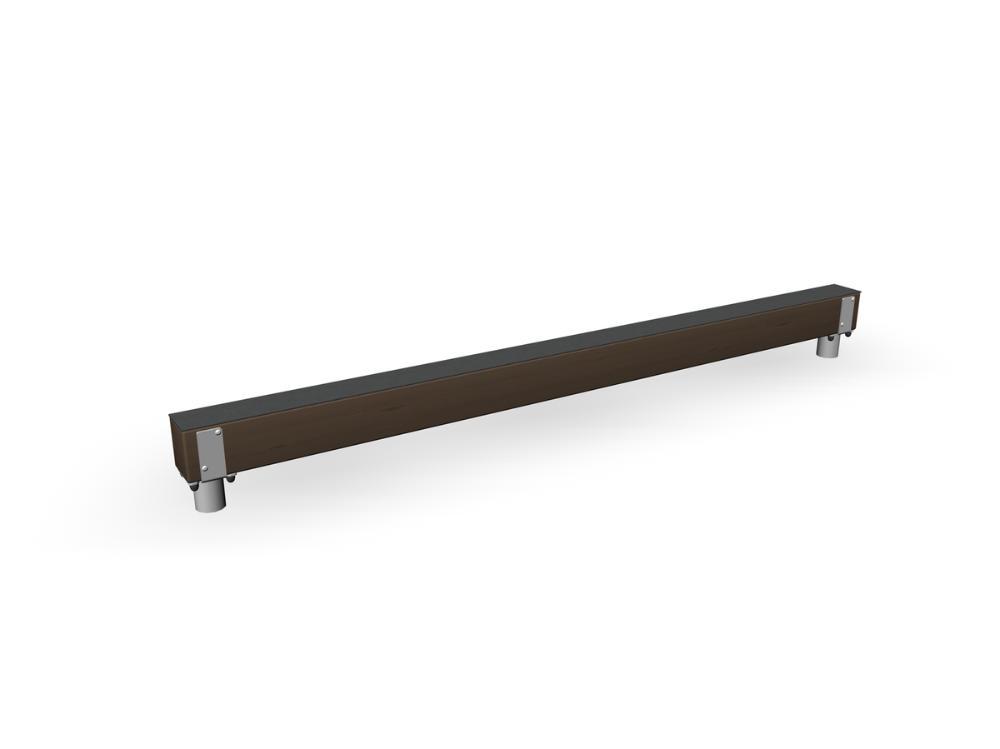

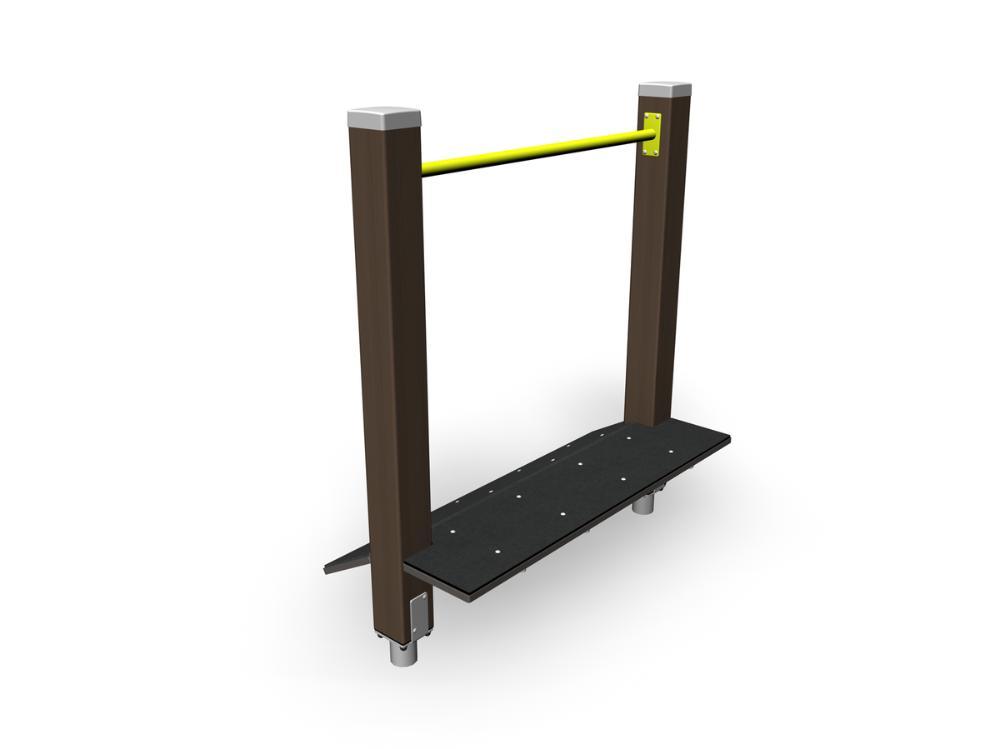

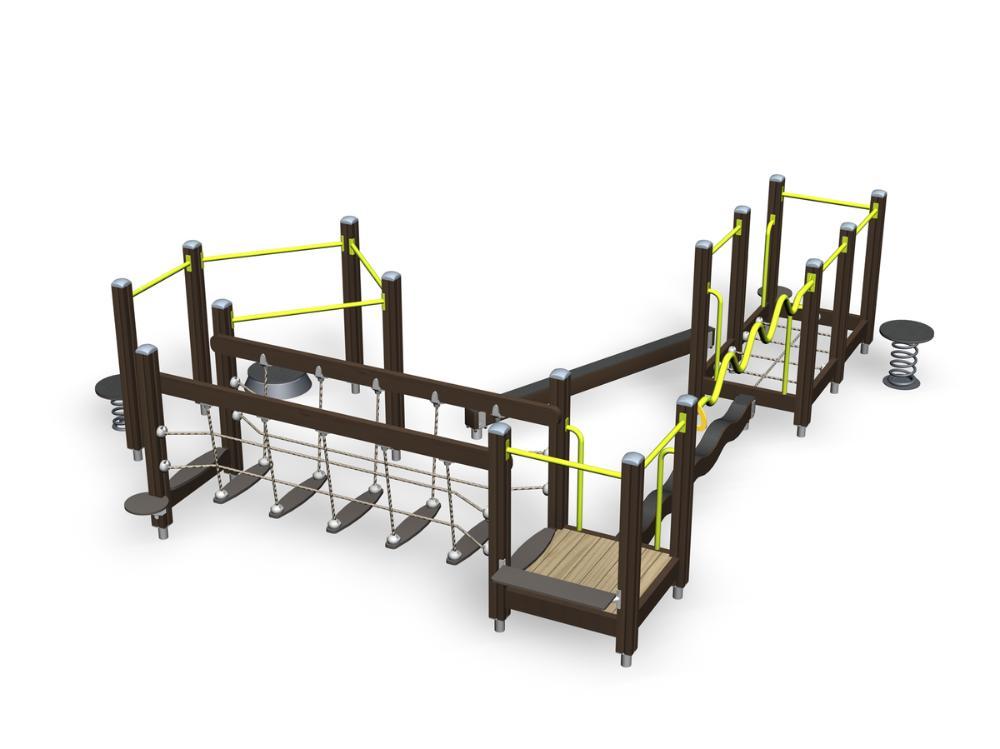

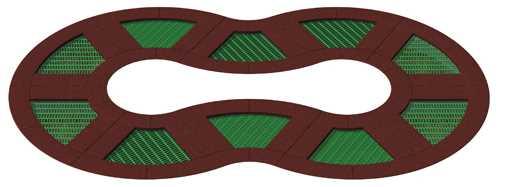

2 luontolaakso Kustannusarvio perustuu arvioon sekä valmistajien sivuilta löytyviin hintoihin. Suurimmassa osassa on esimerkiksi verot mukana. Kuljetuskustannuksia ei ole huomioitu. Arviossa on eriteltynä hintoja, jotta epäkohdat on helppo havaita. Lopullinen hinta muodostuu kuitenkin tarjousten pohjalta. valmistaja tuote tuotenumero määrä hinta/yks. hinta huom. puuhagroup trampoliini pyöreä eläinkuvio puuhagroup trampoliini kehä Lappset MEMO YA Lappset TORO YA Lappset leppäkerttu Lappset leppismökki M Lappset leikkipiha Lappset keinuteline M Lappset keinu, Hugo ja Ines Puuhagroup sienet Puuhagroup minisiili Puuhagroup minimehiläinen Puuhagroup minileppäkerttu Lappset Ladders M väri slow Lappset Push-up M väri slow Lappset Dead lift M väri slow Lappset Box S M väri slow Lappset Box M M väri slow Lappset Street workout L M väri slow Lappset Pull up M väri slow Lappset Barbell L M väri slow Lappset Barbell M M väri slow Lappset Barbell S M väri slow Lappset Back n abs M väri slow Lappset Battling ropes M väri slow Lappset tasapainopuomi M väri slow Lappset astinlauta M väri slow Lappset kaaritreeni, oikea M väri slow Lappset kaaritreeni, vasen M väri slow Lappset kahvapenkki M väri slow Lappset classic M väri slow

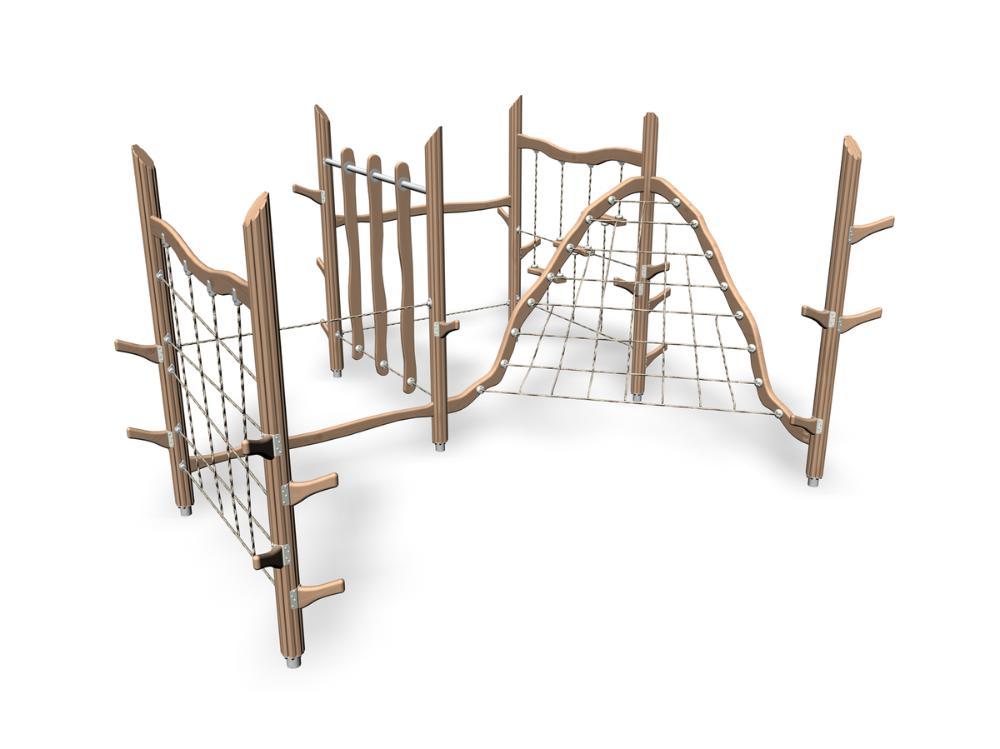

3 luontolaakso Lappset keijun karuselli Lappset kiipeilyteline Lappset menninkäisen kiipeily Lappset maahisen kiipeilymetsä Lappset menninkäisen rata Lappset metsätontun keinu Lappset kumilautaistuin Lappset peikon maja Lappset peikon tasapainopuomi Lappset ryhmäkeinu Karlux Led-valaisin Lappset boulevard puistonpenkki Lappset urban a pyöräteline yksipuoleinen NF7660A Lappset roskakori 60 harmaa CT Lappset roskakorin betoniperustus CT-C Lappset roskakorin pylväs CT-P musta (RAL 9005) Rudus L-tukimuuri 68m murskeen määrä ei tiedossa kasvillisuus puut 50kpl pensaat 600m köynnökset 15kpl 5 75 turva-alusta 631 m pohjat tekonurmi 23m pohjat kivituhka, 2000 m2 133m pohjat 40cm murske m metalliaita 160 jm vihreä perustukset 80kpl laineri-reunakivi, Rudus 533jm 12, punamusta

4 luontolaakso turvahiekka 750m2, 40 cm 397m kasvualusta 890m istutusallas 230m3 puut 50 m3 pensaat 600m3 köynnökset 10m3 kuorikate 880 m2, 7 cm 62m nurmi 4300m2, kasvualusta 30 cm 1290m RAKENNUS/ASENNUS laitteet asennus 350 h pohjatyöt 200h YHTEENSÄ YLLÄPITO kertaa/vuosi tuntia/vuosi /vuosi ruohon leikkaus kevät kunnostus 16-> 1000 talvi kunnostus 16-> 1000 välineiden tarkastus/huolto 1 8-> 1000 talvi kunnossapito?? 2000 sähkökulut 5000 yhteensä 14000

5 Training Space 3.8 m2 Area of Movement 14.3 m M EN Falling space 17.6 m2 EN Falling space 64.2 m2 EN Falling space 16.9 m2 YLEISSUUNNITELMA Training Space 3.6 m2 Impact Area 21.5 m2 Area of Movement 21.5 m M M Area of Movement 16.2 m2 Training Space 10.5 m M Area of Movement 15.6 m2 Impact Area 15.6 m2 Training Space 1.5 m M Area of Movement 15.4 m2 Impact Area 11.8 m2 Training Space 3.1 m M Area of Movement 14.8 m2 Training Space 1.4 m M Area of Movement 12 m2 Training Space 5.3 m M Area of Movement 12.3 m2 Training Space 5.3 m M EN/AS Impact Area / Area of movement 51.4 m2 Training Space Area 45.8 m2 Training Space 3.8 m2 Area of Movement 14.3 m M Training Space 3.8 m2 Area of Movement 14.3 m M YA EN Impact Area 54.5 m2 Falling Space 54.5 m EN Impact Area 25.5 m2 EN Falling Space 25.5 m2 Training Space 3.1 m2 Area of Movement M YA EN Impact Area 25.5 m2 EN Falling Space 25.5 m2 EN Falling Space 25.5 m2 EN Impact Area 25.5 m EN Impact Area 34.1 m M Area of Movement 14.1 m2 Training Space 3.1 m2 Training Space 5.3 m2 Impact Area 10.7 m2 Area of Movement 12.7 m M EN Impact Area 17.6 m EN/AS Impact Area 17.6 m2 EN Falling space 17.6 m EN Impact Area 15 m EN Impact Area 64.2 m M Area of Movement 14.1 m2 Training Space 3.1 m2 EN falling Space 48.5 m2 EN Impact Area 10.3 m M M EN Area of Movement 14.8 m2 Training Space 7.9 m M Area of Movement 13.4 m2 Training Space 7.9 m EN Impact Area 16.9 m2 EN Falling space 31.1 m2 EN Impact Area 29.7 m :500

6 ALUELEIKKAUS JA PINNANMUODOT Pinnanmuodot tehdään mahdollisimman tasaisiksi ja jo olemassa olevan maanpinnan mukaan. Näin vältetään ylimääräinen maansiirto. Kaadot suunnataan kasvillisuus- sekä nurmialueisiin. Kuitenkin niin että valuman pääsuunta on eteläpuolella olevaa lampea kohti. Eri materiaali rajoille ei tehdä kynnyksiä, jotta alue olisi esteetön. Maanpinnan muotojen sijaan panostetaan kasvillisuuden kerroksellisuuteen. ei mittakaavassa liikunta-alue turva-alusta keskikäytävä turva-alusta keskikäytävä 1:500

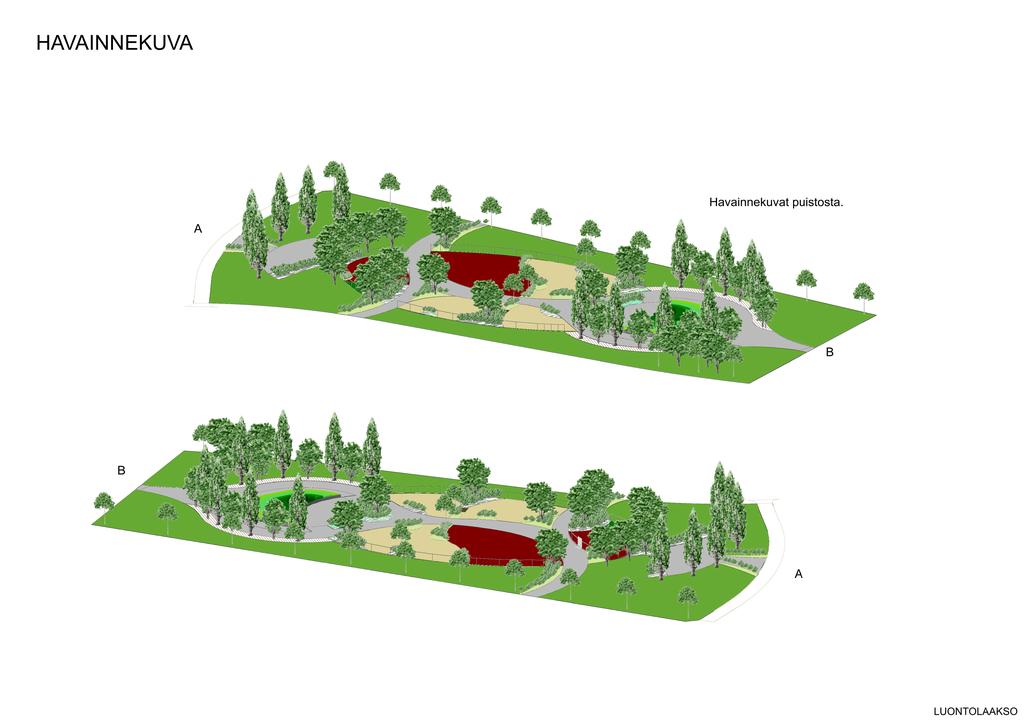

7 HAVAINNEKUVA Havainnekuvat puistosta. A B B A

8 HAVAINNEKUVA Havainnekuva puiston kaakkois-päästä.

9 OSAPIIRUSTUS - ISTUTUSALUE yhteensä 230 m 2 kasvillisuuden ehdotus korkeudet maanpinta näkymä L-tukimuuri penkit ja valaisinpylväät 1:100

10 DETALJI - ISTUTUSALLAS L-tukimuuri, Rudus, h=850 Tukimuurien julkisivuun laitetaan graafistabetonia, jossa on perhosen kuvia. 650 kasvualusta 50 kivituhka 0-6 murskepatjan paksuus määräytyy pohjamaan mukaan 1:10 pohjamaa salaojitus

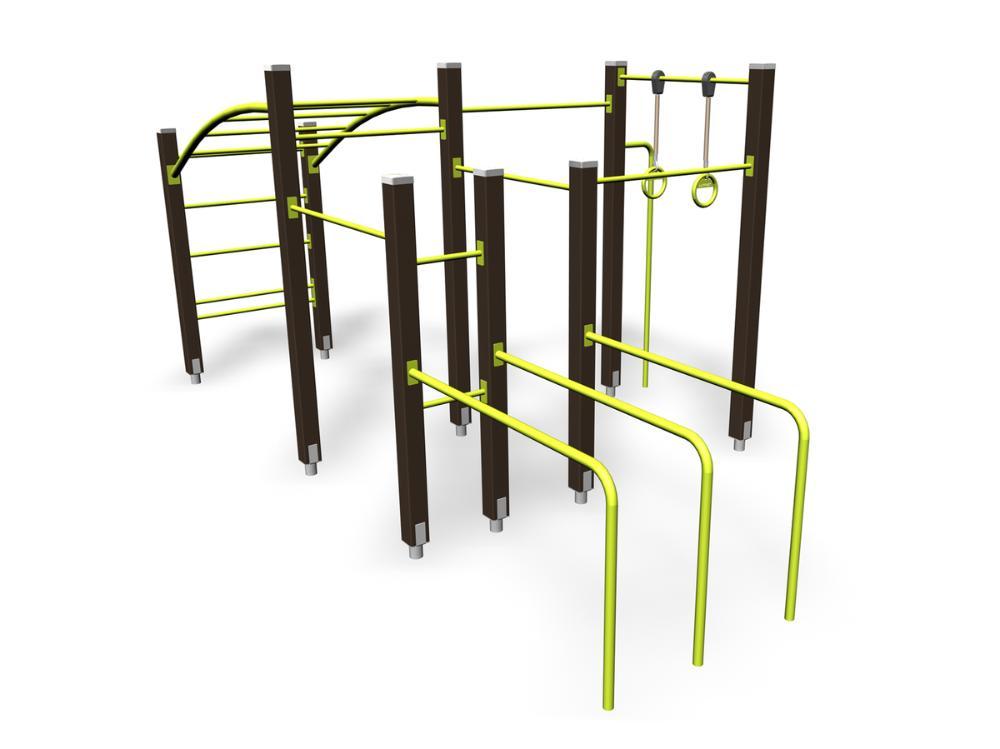

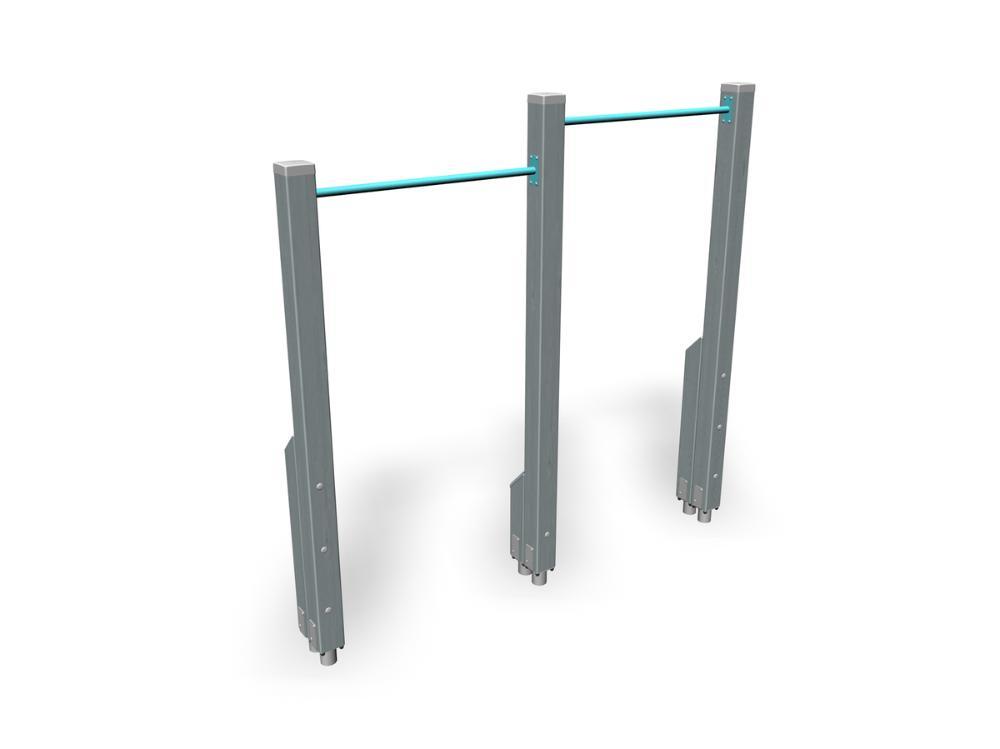

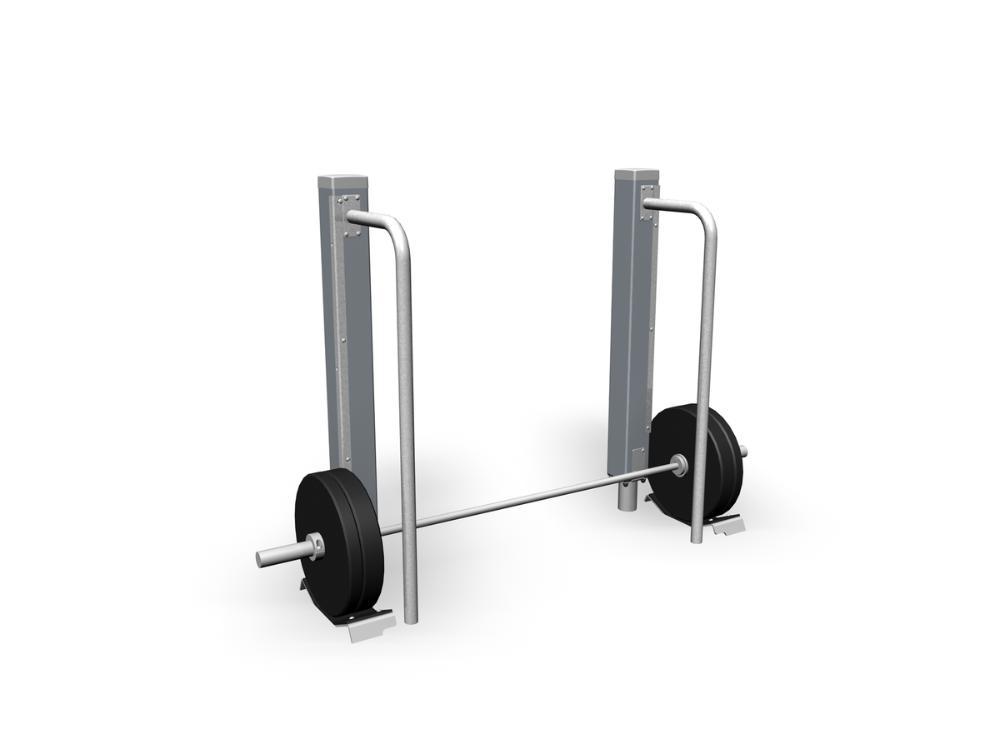

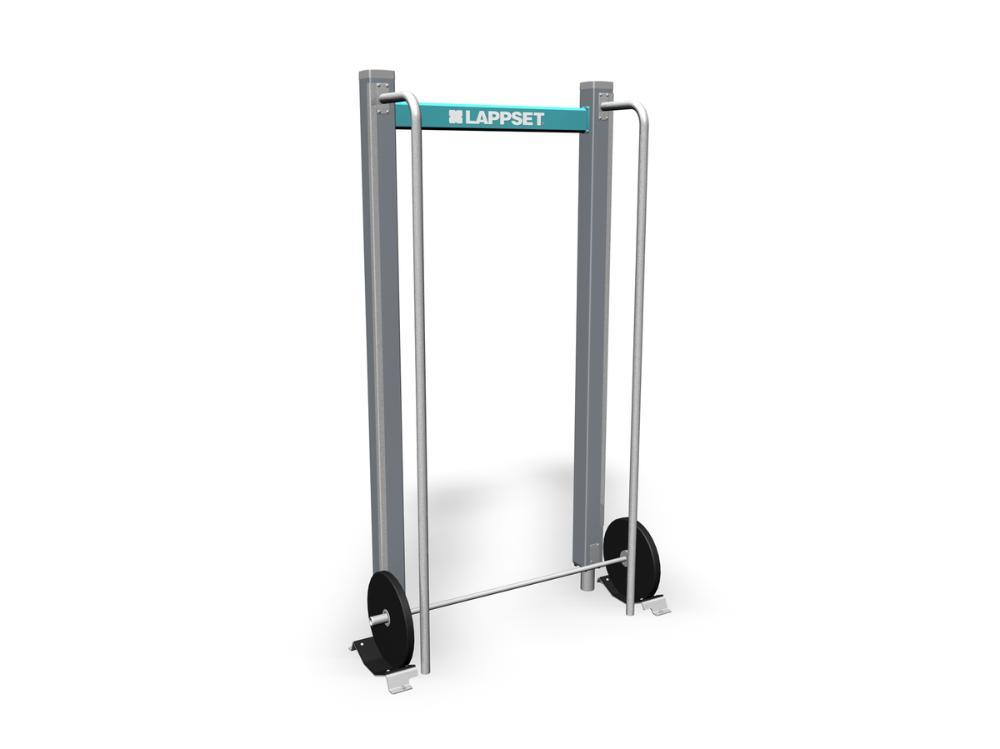

11 081201M Area of Movement 12.3 m2 Training Space 5.3 m2 OSAPIIRROS - LIIKUNTA M Area of Movement 21.5 m2 Impact Area 21.5 m2 Training Space 3.6 m2 Liikunta-alueen tarkentava piirros. Alue päällystetään kivituhkalla, poislukien laitteet joiden alle on laitettava turvahiekkaa. Training Space 10.5 m2 Area of Movement 16.2 m M Training Space 3.1 m2 Area of Movement M M Area of Movement 15.6 m2 Impact Area 15.6 m2 Training Space 1.5 m M Area of Movement 15.4 m2 Impact Area 11.8 m2 Training Space 3.1 m M Area of Movement 14.8 m2 Training Space 1.4 m M EN/AS Impact Area / Area of movement 51.4 m2 Training Space Area 45.8 m M Area of Movement 12 m2 Training Space 5.3 m M Area of Movement 14.3 m2 Training Space 3.8 m M Area of Movement 14.3 m2 Training Space 3.8 m M Area of Movement 14.3 m2 Training Space 3.8 m2 1:100

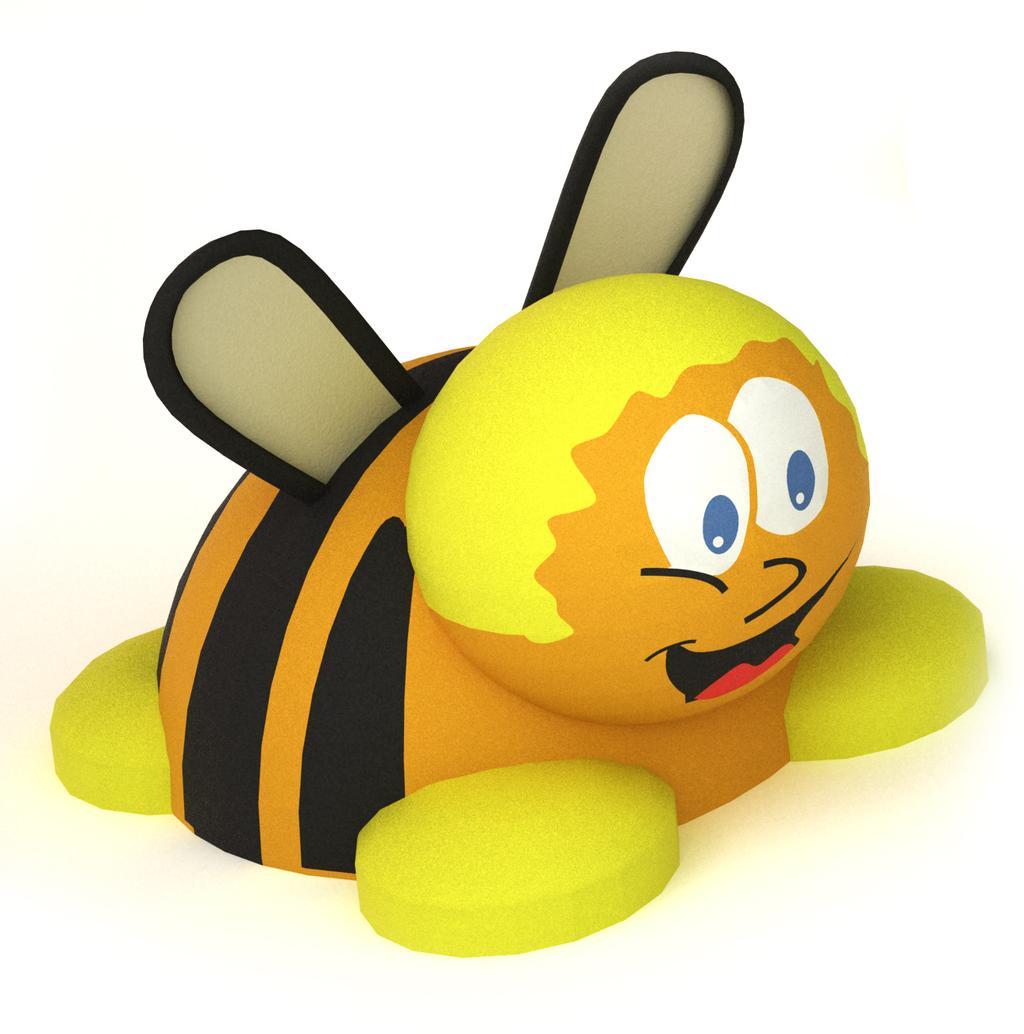

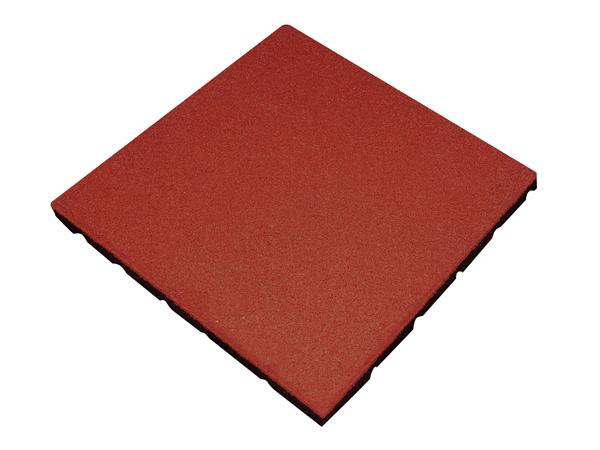

12 OSAPIIRROS LEIKKIPAIKKA kivituhka turva-alusta 20 cm turva-alusta 3-d eläimet ja sienet tuva-alusta tekonurmi 1:100

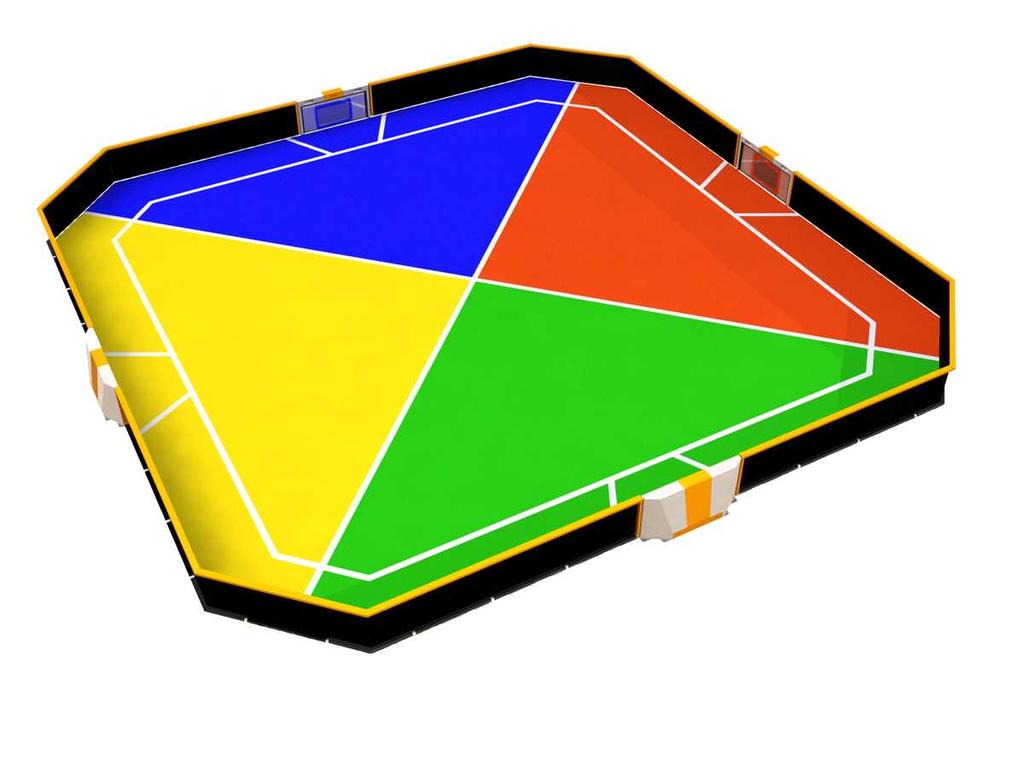

13 OSAPIIRROS -PELIPUISTO kivituhka / turvahiekka turva-alusta EN Impact Area 54.5 m2 Falling Space 54.5 m2 YA EN Impact Area 25.5 m2 EN Falling Space 25.5 m2 YA EN Impact Area 25.5 m2 EN Falling Space 25.5 m2 EN Falling Space 25.5 m2 EN Impact Area 25.5 m :200

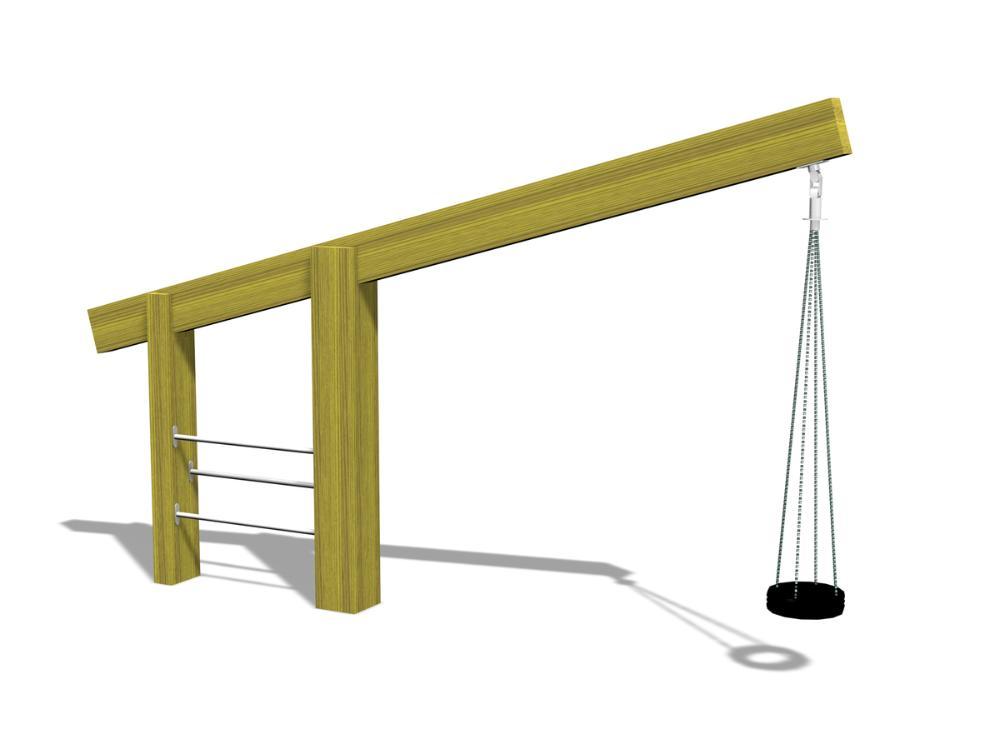

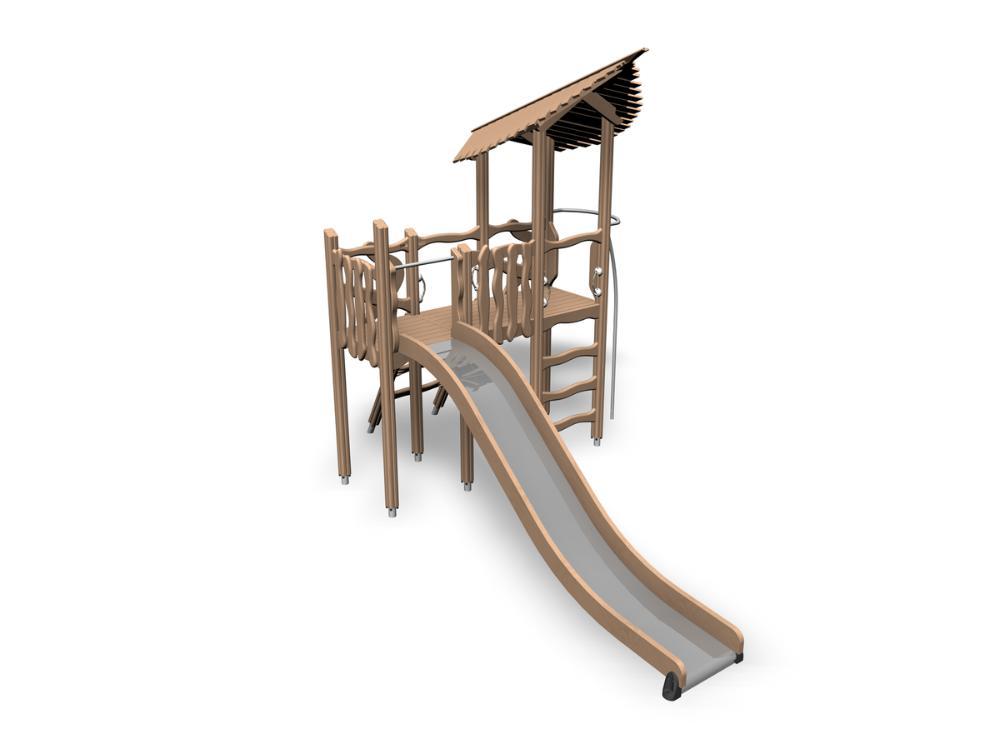

14 OSAPIIRROS - METSÄSEIKKAILU turvahiekka tuenta pilarikengillä puusilta, ei kynnystä EN Impact Area 34.1 m EN Impact Area 17.6 m2 EN Falling space 17.6 m EN Impact Area 15 m EN/AS Impact Area 17.6 m2 EN Falling space 17.6 m EN Impact Area 64.2 m2 EN Falling space 64.2 m2 EN Falling space 31.1 m2 EN Impact Area 29.7 m EN Impact Area 16.9 m2 EN Falling space 16.9 m2 1:100 turvahiekka, 40 cm

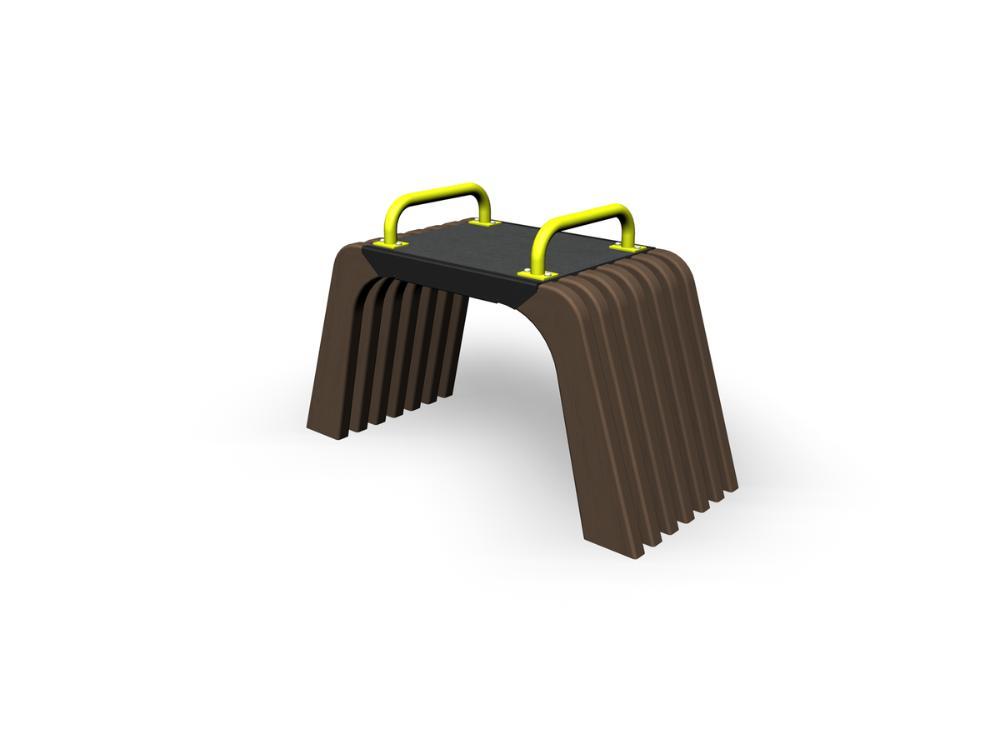

15 OSAPIIRROS - IKÄPUISTO kivituhka Training Space 5.3 m2 Impact Area 10.7 m2 Area of Movement 12.7 m M M Area of Movement 14.1 m2 Training Space 3.1 m2 EN falling Space 48.5 m2 EN Impact Area 10.3 m M M Area of Movement 14.1 m2 Training Space 3.1 m M EN Area of Movement 14.8 m2 Training Space 7.9 m M Area of Movement 13.4 m2 Training Space 7.9 m2 1:100

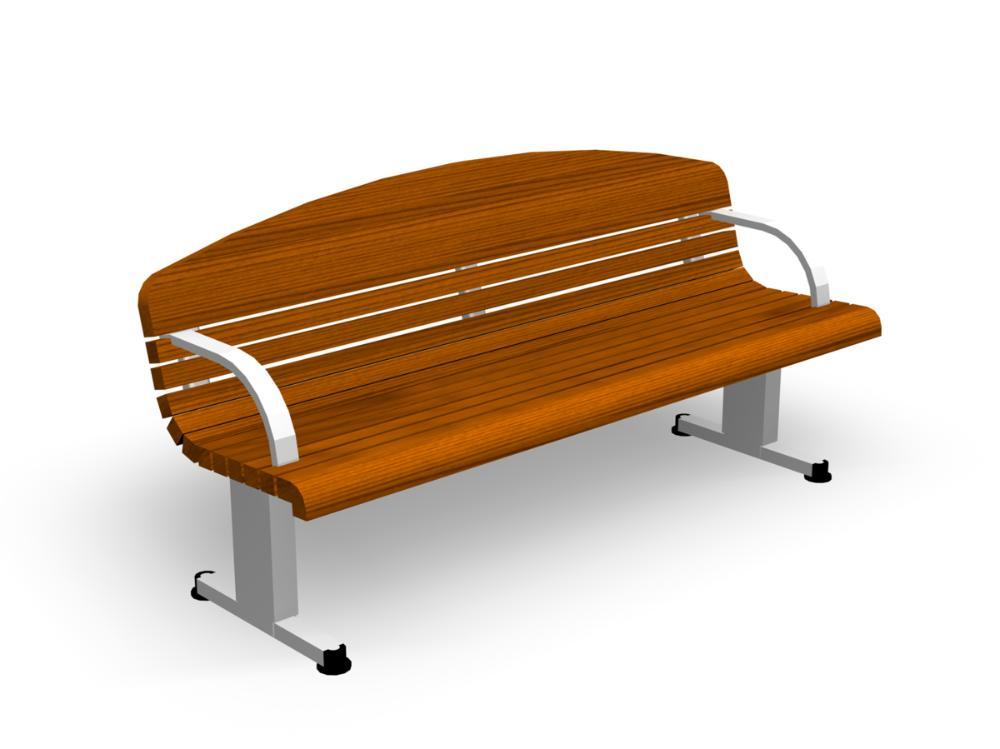

16 pyöräparkki VALAISTUKSEN SEKÄ KALUSTUKSEN PERIAATTEET Penkit on aseteltu niin, että leikkien lomassa voi vaikka levähtää tai seurata lasten leikkiä. Puiston itä-pääty antaa mahdollisuuden rauhoittua kasvillisuuden ympäröimänä. Valaistuksessa tavoitteena oli luoda turvallinen sekä ympärivuorokauden toimiva puisto. Led-pylväsvalaisimet ovat myös energiatehokkaita. boulevard penkki roska-astia led-pylväsvalaisin

17 KASVILLISUUS (puut vaaleampia että pensaat näkyvät) pensas, max 1m pensas, 0,5-1m lehtipuu, 7-13 m Puiston kasvillisuus suojaa auringolta, luo visuaalista taidetta sekä tunnelmaa. Ajatuksena on, että puiston kasvillisuus on jatkumoa ympärillä olevaan ympäristöön. Siksi kasvillisuus alueet on määritelty vain korkeuden osalta. Tavoitteena on korkeuksien vaihtelut, monilajisuus sekä ikivihreys. havupuu, 7-15 m köynnöksiä aitaan pensas, 0,5 m lehtipuu, 3-6m pensas, 1,5 m pensas 1m havupuu, 5-15m pensas, max 1 m havupuu/pensas, 1-5m pensas 0,5-1m katso detalji pensas, 1,5-2 m pensas, 0,5m pensas, 1-2m pensas, 0,5-1m käynnöksiä aitaan pensas, 1m pensas, 0,5-1m pensas, 1-2m pensas/havu, 1-1,5m lehtipuu ja pensas ryhmä

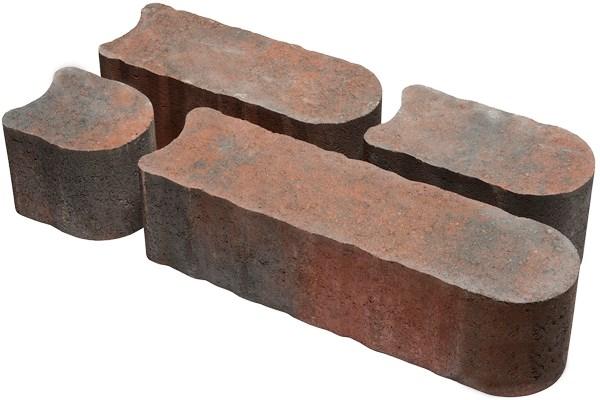

18 RAJAUKSET Reunakivi rajaukset on näkyvissä vahvennettuina viivoina. Tavoitteena helpottaa ylläpitoa sekä luoda linjoja, mutta kuitenkin niin, että alueen luontoinen ilme säilyy. Muut reunat kantataan. Reunakivet asennetaan kulkuväylien kohdilta samaan tasoon maan kanssa. Muissa kohdissa näkymä 5 cm. laineri-reunakivi, Rudus
