VALAISTUSALUEET JA VALAISTUSTAPAKAAVIOT

Transkriptio

1 VALAISTUSALUEET JA VALAISTUSTAPAKAAVIOT 7

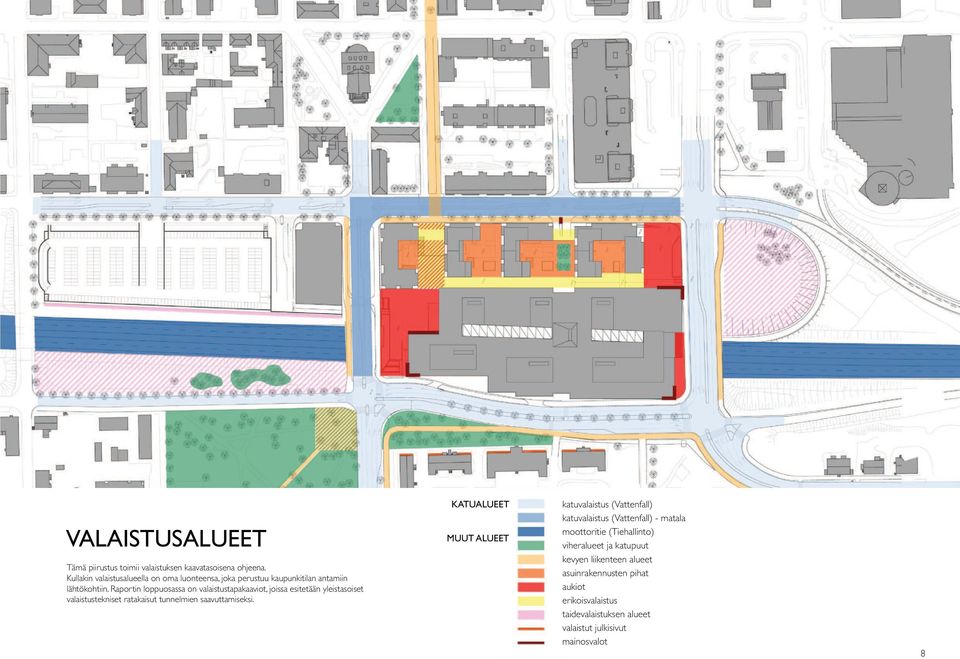

2 VALAISTUSALUEET Tämä piirustus toimii valaistuksen kaavatasoisena ohjeena. Kullakin valaistusalueella on oma luonteensa, joka perustuu kaupunkitilan antamiin lähtökohtiin. Raportin loppuosassa on valaistustapakaaviot, joissa esitetään yleistasoiset valaistustekniset ratakaisut tunnelmien saavuttamiseksi. KATUALUEET MUUT ALUEET katuvalaistus (Vattenfall) katuvalaistus (Vattenfall) - matala moottoritie (Tiehallinto) viheralueet ja katupuut kevyen liikenteen alueet asuinrakennusten pihat aukiot erikoisvalaistus taidevalaistuksen alueet valaistut julkisivut mainosvalot 8

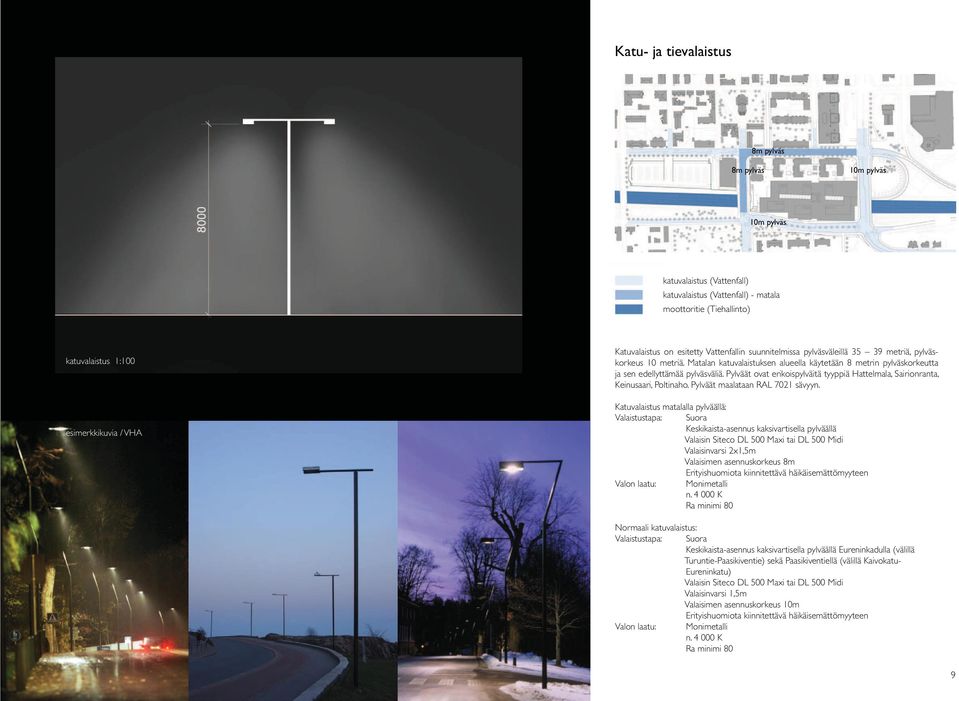

3 Katu- ja tievalaistus 8m pylväs 8m pylväs 10m pylväs 10m pylväs katuvalaistus (Vattenfall) katuvalaistus (Vattenfall) - matala moottoritie (Tiehallinto) katuvalaistus 1:100 Katuvalaistus on esitetty Vattenfallin suunnitelmissa pylväsväleillä metriä, pylväskorkeus 10 metriä. Matalan katuvalaistuksen alueella käytetään 8 metrin pylväskorkeutta ja sen edellyttämää pylväsväliä. Pylväät ovat erikoispylväitä tyyppiä Hattelmala, Sairionranta, Keinusaari, Poltinaho. Pylväät maalataan RAL 7021 sävyyn. Katuvalaistus matalalla pylväällä: Suora Keskikaista-asennus kaksivartisella pylväällä Valaisin Siteco DL 500 Maxi tai DL 500 Midi Valaisinvarsi 2x1,5m Valaisimen asennuskorkeus 8m Erityishuomiota kiinnitettävä häikäisemättömyyteen Monimetalli n K Normaali katuvalaistus: Suora Keskikaista-asennus kaksivartisella pylväällä Eureninkadulla (välillä Turuntie-Paasikiventie) sekä Paasikiventiellä (välillä Kaivokatu- Eureninkatu) Valaisin Siteco DL 500 Maxi tai DL 500 Midi Valaisinvarsi 1,5m Valaisimen asennuskorkeus 10m Erityishuomiota kiinnitettävä häikäisemättömyyteen Monimetalli n K 9

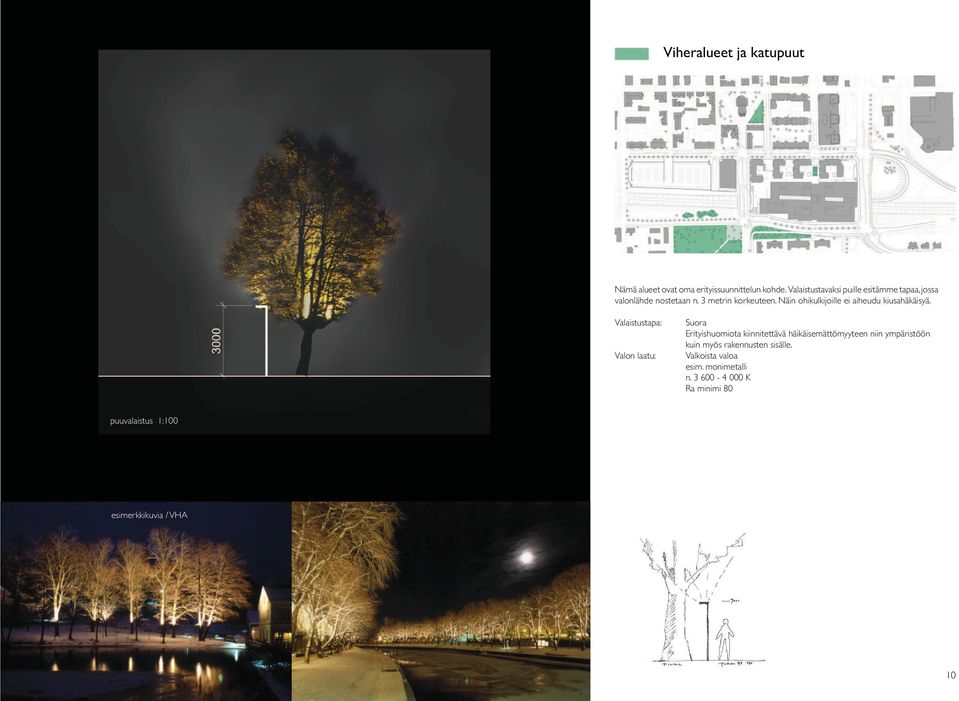

4 Viheralueet ja katupuut Nämä alueet ovat oma erityissuunnittelun kohde. Valaistustavaksi puille esitämme tapaa, jossa valonlähde nostetaan n. 3 metrin korkeuteen. Näin ohikulkijoille ei aiheudu kiusahäkäisyä. Suora Erityishuomiota kiinnitettävä häikäisemättömyyteen niin ympäristöön kuin myös rakennusten sisälle. Valkoista valoa esim. monimetalli n K puuvalaistus 1:100 10

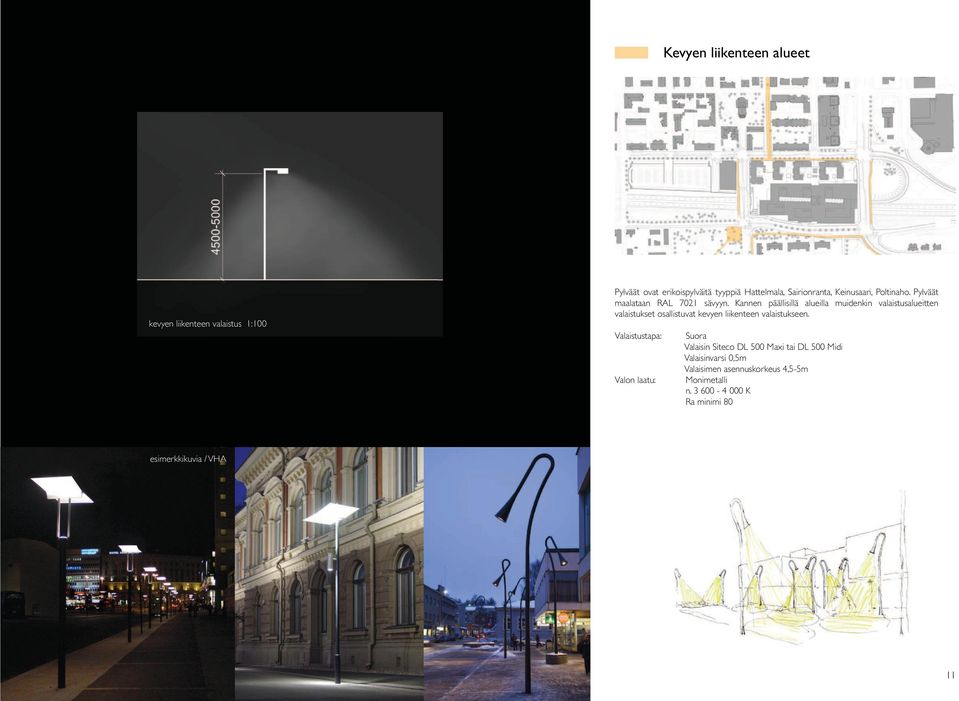

5 Kevyen liikenteen alueet kevyen liikenteen valaistus 1:100 Pylväät ovat erikoispylväitä tyyppiä Hattelmala, Sairionranta, Keinusaari, Poltinaho. Pylväät maalataan RAL 7021 sävyyn. Kannen päällisillä alueilla muidenkin valaistusalueitten valaistukset osallistuvat kevyen liikenteen valaistukseen. Suora Valaisin Siteco DL 500 Maxi tai DL 500 Midi Valaisinvarsi 0,5m Valaisimen asennuskorkeus 4,5-5m Monimetalli n K 11

6 Asuinrakennusten pihat sisäänkäyntien valaistus 1:50 muurivalaistus 1:50 Pihojen valaistuksen tulee luoda yksityisyyden ja turvallisuuden henki. Tukimuurit ja osa puista valaistaan. Sen lisäksi kunkin sisäänkäynnin päälle asennetaan häikäisemätön alas valaiseva valaisin. Pihoille tulee kylliksi hajavaloa muista valaistuksista täydentämään kokonaisuuden. Suora/epäsuora yhdistelmä Erityishuomiota kiinnitettävä häikäisemättömyyteen niin ympäristöön kuin myös rakennusten sisälle. Valkoista valoa esim. monimetalli n

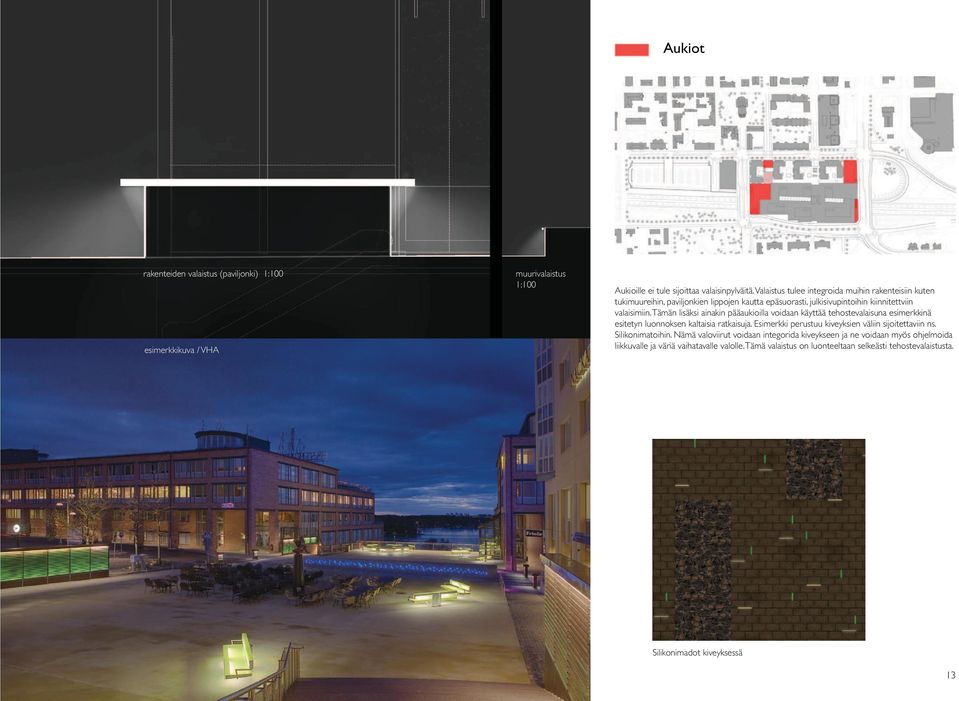

7 Aukiot rakenteiden valaistus (paviljonki) 1:100 esimerkkikuva / VHA muurivalaistus 1:50 muurivalaistus 1:100 Aukioille ei tule sijoittaa valaisinpylväitä. Valaistus tulee integroida muihin rakenteisiin kuten tukimuureihin, paviljonkien lippojen kautta epäsuorasti, julkisivupintoihin kiinnitettviin valaisimiin. Tämän lisäksi ainakin pääaukioilla voidaan käyttää tehostevalaisuna esimerkkinä esitetyn luonnoksen kaltaisia ratkaisuja. Esimerkki perustuu kiveyksien väliin sijoitettaviin ns. Silikonimatoihin. Nämä valoviirut voidaan integorida kiveykseen ja ne voidaan myös ohjelmoida liikkuvalle ja väriä vaihatavalle valolle. Tämä valaistus on luonteeltaan selkeästi tehostevalaistusta. Silikonimadot kiveyksessä 13

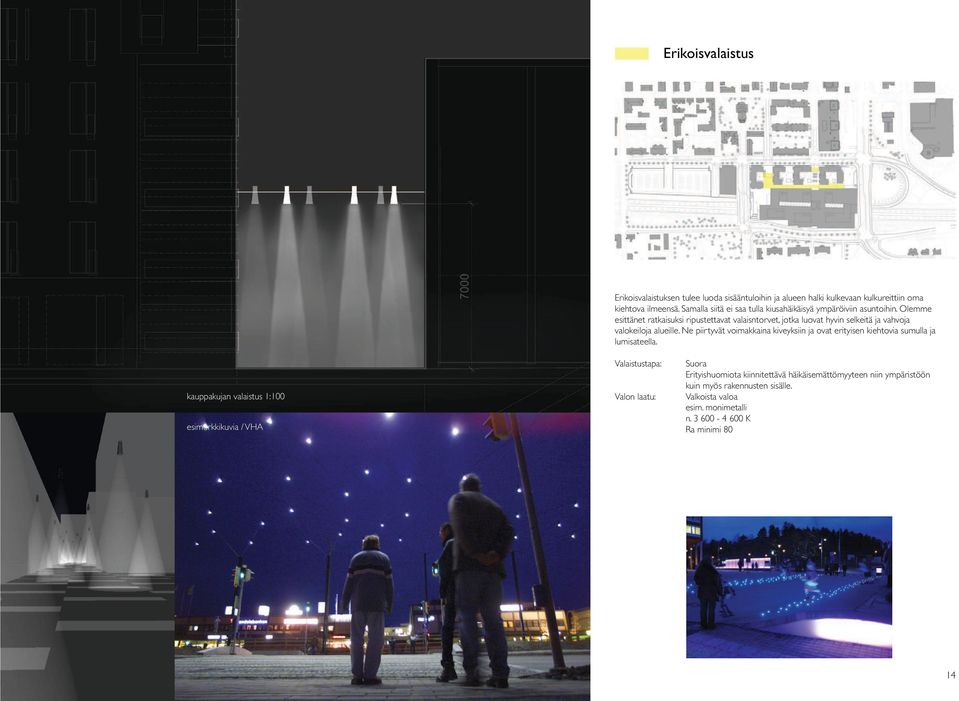

8 Erikoisvalaistus Erikoisvalaistuksen tulee luoda sisääntuloihin ja alueen halki kulkevaan kulkureittiin oma kiehtova ilmeensä. Samalla siitä ei saa tulla kiusahäikäisyä ympäröiviin asuntoihin. Olemme esittänet ratkaisuksi ripustettavat valaisntorvet, jotka luovat hyvin selkeitä ja vahvoja valokeiloja alueille. Ne piirtyvät voimakkaina kiveyksiin ja ovat erityisen kiehtovia sumulla ja lumisateella. kauppakujan valaistus 1:100 Suora Erityishuomiota kiinnitettävä häikäisemättömyyteen niin ympäristöön kuin myös rakennusten sisälle. Valkoista valoa esim. monimetalli n K 14

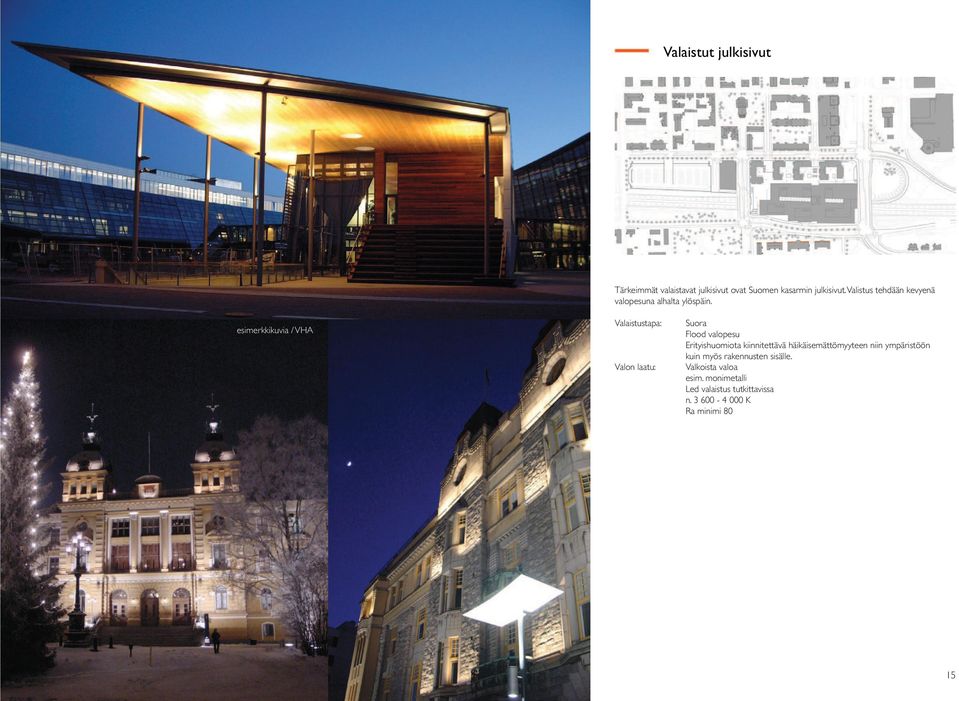

9 Valaistut julkisivut Tärkeimmät valaistavat julkisivut ovat Suomen kasarmin julkisivut. Valistus tehdään kevyenä valopesuna alhalta ylöspäin. Suora Flood valopesu Erityishuomiota kiinnitettävä häikäisemättömyyteen niin ympäristöön kuin myös rakennusten sisälle. Valkoista valoa esim. monimetalli Led valaistus tutkittavissa n K 15
