1 Liite PatuL 9 / KIRKKONUMMEN KESKUSTAN TALVI- JA JOULUVALAISTUS KIRKKOLAAKSON PUISTON MAISEMAVALAISTUS SEKÄ KIERTOLIITTYMÄN VALAISTUS 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 1 1

2 KIRKKONUMMEN KESKUSTAN TALVI- JA JOULUVALAISTUS KIRKKOLAAKSON PUISTON MAISEMAVALAISTUS SEKÄ KIERTOLIITTYMÄN VALAISTUS TYÖRYHMÄ Kirkkonummen kunta Suvi Kylmänen Ari Luomala Harry Eklund Ramboll Finland Oy Projektipäällikkö /valaistussuunnittelija Reija Pasanen Valaistussuunnittelija Juha Hälikkä Valaistussuunnittelija Emilia Rautkylä Valaistus- ja sähkösuunnittelija Tero Myhrberg Espoo, /19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 2 2

3 LÄHTÖKOHDAT Ramboll Finland on laatinut Kirkkonummen keskustan talvi- ja jouluvalaistussuunnitelman, joka sisältää Kirkkonummen Kirkkolaakson puiston sekä Kirkkonummentien erikoisvalaistuksen konsepti- ja yleissuunnitelmat. Kirkkolaakson puiston avokallioiden maisemavalaistuksen tavoitteena on niiden näkyvyys sekä puistossa vierailijoille että junamatkailijoille. Kirkkonummentien kiertoliittymän lähiympäristöön on suunniteltu alueen identiteettiä ja kaupunkikuvaa korostava aihe, joka valaistuna liittyy osaksi keskustan talvi- ja jouluvalaistusta. Suunnitelma on laadittu yhteistyössä Kirkkonummen kunnan edustajien Suvi Kylmäsen, Ari Luomalan ja Harry Eklundin kanssa. Ramboll Finlandin edustajina työryhmässä ovat olleet projektipäällikkö ja valaistussuunnittelija Reija Pasanen sekä valaistussuunnittelija Juha Hälikkä. Avustavissa tehtävissä ovat toimineet Emilia Rautkylä ja Tero Myhrberg. Suunnitelma on laadittu loppuvuodesta /19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 3 3

4 SUUNNITTELUKOHTEET 1. Kirkkolaakson puiston maisemavalaistus 1. Avokalliot ja puut 2. Mäntyryhmä 3. Istuinalueen ja männyn valaistus 2. Kirkkonummentien erikoisvalaistus (Kirkkonummentien ja Haagantien kiertoliittymä) 1. Jalankulkualueen tähtitaivas -erikoisvalaistus ohjelmoitavat RGB LED-valaisinketjut 2. Kaiderakenteeseen asennettu dynaaminen RGB LED valaistus 3. Kirkkonummentien Jätkänkynttilä -erikoisvalaisinpylväät ja LED katuvalaistus 1 2 Kuvat 1-3: Kirkkolaakson puiston maisemavalaistuskohteet 3 4 Kuva 4. Kirkkonummentien kiertoliittymän alue 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 4 4

5 Merkkien selitykset valaistu puu ja alue valaistu puumassa kallion valaistus kalliomaalaus -projisointi erikoisvalaistus kustomoitu valaisinpylväs valaistu puistoväylä näkymä Valaistuskohteet kartalla. 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 5 5

6 1. Kirkkolaakson puiston maisemavalaistus 1. Avokallioiden ja puiden valaistusperiaatteet Avokallioiden dynaaminen RGB LED valaistus Kirkkonummen kalliomaalaukset/ gobo-valaisinkuviot Puuston kohdevalaistus LED-valonheittimillä (W/3000K) Havainnekuvat: valaistuksen visuaalinen ilme. Värit ovat viitteelliset; valaistuksen ohjelmointi tehdään toteutusvaiheessa. 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 6 6

7 1. Kirkkolaakson puiston maisemavalaistus 1. Avokallioiden ja puiden valaistusperiaatteet Havainnekuvat: valaistuksen visuaalinen ilme. Värit ovat viitteelliset; valaistuksen ohjelmointi tehdään toteutusvaiheessa. 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 7 7

8 1. Kirkkolaakson puiston maisemavalaistus 1. Avokallioiden ja puiden valaistusperiaatteet Havainnekuvat: valaistuksen visuaalinen ilme. Värit ovat viitteelliset; valaistuksen ohjelmointi tehdään toteutusvaiheessa. 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 8 8

9 1. Kirkkolaakson puiston maisemavalaistus 1. Avokallioiden ja puiden valaistusperiaatteet Havainnekuvat: valaistuksen visuaalinen ilme. Värit ovat viitteelliset; valaistuksen ohjelmointi tehdään toteutusvaiheessa. 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 9 9

10 1. Kirkkolaakson puiston maisemavalaistus 1. Avokallioiden ja puiden valaistusperiaatteet Havainnekuvat: valaistuksen visuaalinen ilme. Värit ovat viitteelliset; valaistuksen ohjelmointi tehdään toteutusvaiheessa. 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 10 10

11 1. Kirkkolaakson puiston maisemavalaistus 1. Avokallioiden ja puiden valaistuksen asennusperiaatteet Asennuspaikka: Avokallion länsiosa Asennuspaikka: Avokallion keskiosa Kuva vasemmalla ylhäällä: Avokallion valaistuksen asennus uuteen pylvääseen. Asennuspaikka: Avokallion itäosa Kuva vasemmalla alhaalla: Avokallion kuvaprojisoinnit ja puiden valaistuksen asennus nykyiseen pylvääseen. Heitinpylväiden (3kpl) asennuspaikat 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 11 11

12 1. Kirkkolaakson puiston maisemavalaistus 2. Mäntyryhmän valaistus/ valaistus- ja asennusperiaatteet Valaistusperiaatteet: Mäntyryhmän valaistus asennetaan H:1,5m teräsprofiileihin. Valaisimet ovat upotettavia valaisimia, jotka asennetaan teräsprofiileihin. Valon värisävy on lämmin valkoinen noin K. Asennusperiaatekuva mäntyryhmän valaistuksesta. 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 12 12

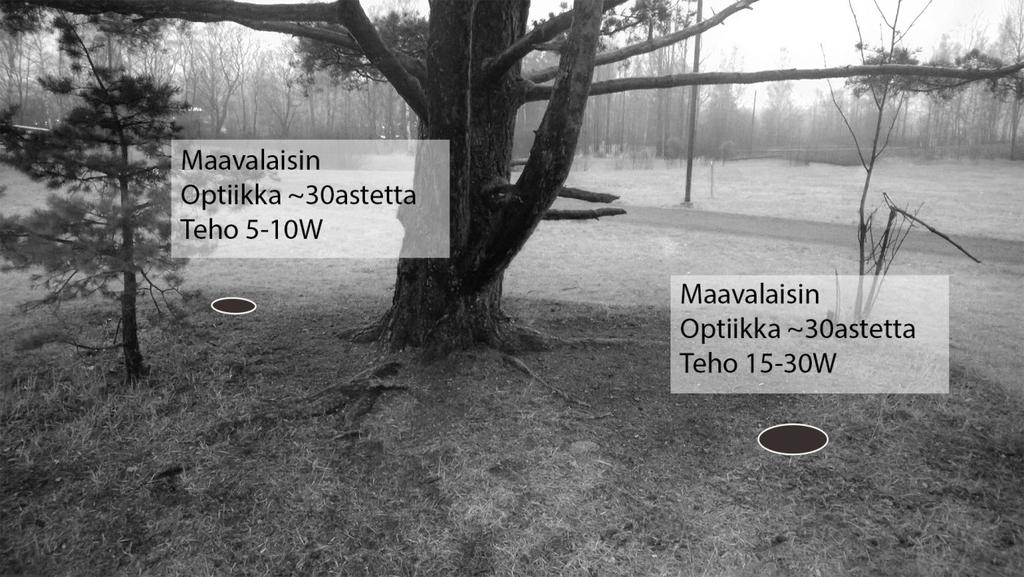

13 1. Kirkkolaakson puiston maisemavalaistus 3. Istuinalueen yleisvalaistus sekä männyn kohdevalaistus / valaistus- ja asennusperiaatteet Valaistusperiaatteet: Männyn valaistus asennetaan kahdelle puolelle, lähelle puun runkoa. Valaisimet ovat upotettavia valaisimia, jotka asennetaan maahan. Valon värisävy on lämmin valkoinen noin K. Istuinalue valaistaan samalla pylväsvalaisimella, kuin puistokäytävät. Asennusperiaatekuva männyn valaistuksesta. Merkkien selitykse valaistu puu Kuvat: Esimerkki maahan upotettavasta valaisimesta. aluevalaistus 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 13

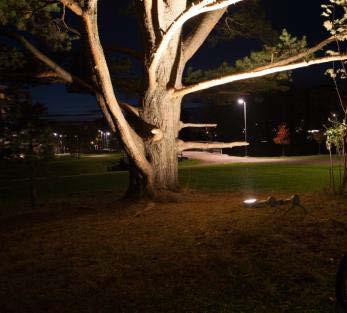

14 1. Kirkkolaakson puiston maisemavalaistus 3. Istuinalueen yleisvalaistus sekä männyn kohdevalaistus Kuvat: Männyn koevalaistustilanteesta. 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 14

15 1. Kirkkolaakson puiston maisemavalaistus Valaisinlaitteet ja alustava kustannusarvio Kuvat: Gobo-valaisin Kuvat: Gobo-projektori Kuva: RGBW-heitin Esimerkki valaistuksen ohjauspaneelista. Paneeli on sijoitettava joko pumppaamoon lämmitettyyn kuivaan tilaan tai vaihtoehtoisesti lämmitysvastuksella varustettuun keskuskoteloon Alustava kustannusarvio (alv 0%) Kallion RGBW -valaistus (14 valaisinta ja 3 goboprojektoria ): Puiden valaistus nykyisiin pylväisiin (5 valaisinta): 3000 Männikön valaistus (3-4 valaisinta): 9000 Männyn valaistus (2 valaisinta): 3000 YHTEENSÄ /19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 15 15

16 2. Kirkkonummentien erikoisvalaistus Kirkkonummentien ja Haagantien kiertoliittymän erikoisvalaistus / valaistusperiaatteet Valaistusperiaatteet: 1. Jalankulkualueen tähtitaivas -erikoisvalaistus ohjelmoitavat RGB LED-valaisinketjut 2. Kaiderakenteeseen asennettu dynaaminen RGB LED valaistus 3. Kirkkonummentien Jätkänkynttilä -erikoisvalaisinpylväät ja LED katuvalaistus Kuva: Erikoisvalaistuksen periaatepiirustus ( Jätkänkynttilä -pylväs VE1). 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 16 16

17 2. Kirkkonummentien erikoisvalaistus Kirkkonummentien ja Haagantien kiertoliittymän erikoisvalaistus /valaistusperiaatteet Havainnekuva (VE 1): valaistuksen visuaalinen ilme (värit ovat viitteelliset; valaistuksen ohjelmointi tehdään toteutusvaiheessa). 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 17 17

18 2. Kirkkonummentien erikoisvalaistus Kirkkonummentien ja ja Haagantien kiertoliittymän erikoisvalaistus / valaistusperiaatteet Valaistusperiaatteet: 1. Jalankulkualueen tähtitaivas -erikoisvalaistus ohjelmoitavat RGB LED-valaisinketjut 2. Kaiderakenteeseen asennettu dynaaminen RGB LED valaistus 3. Kirkkonummentien Jätkänkynttilä -erikoisvalaisinpylväät ja LED katuvalaistus Kuva: Erikoisvalaistuksen periaatepiirustus ( Jätkänkynttilä -pylväs VE2). 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 18 18

19 2. Kirkkonummentien erikoisvalaistus Kirkkonummentien ja Haagantien kiertoliittymän erikoisvalaistus/ valaistusperiaatteet Havainnekuva (VE 2): valaistuksen visuaalinen ilme (värit ovat viitteelliset; valaistuksen ohjelmointi tehdään toteutusvaiheessa). 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 19 19

20 2. Kirkkonummentien erikoisvalaistus 1. Jalankulkualueen dynaaminen tähtitaivas- erikoisvalaistus/ valaistusperiaatteet Havainnekuva 1: valoketjuihin perustuva ohjelmoitava dynaaminen RGB LED valaistus (valaistuksen ohjelmointi tehdään toteutusvaiheessa). 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 20 20

21 2. Kirkkonummentien erikoisvalaistus 1. Jalankulkualueen dynaaminen tähtitaivas- erikoisvalaistus/ valaistusperiaatteet Havainnekuva 2: valoketjuihin perustuva ohjelmoitava dynaaminen RGB LED valaistus (valaistuksen ohjelmointi tehdään toteutusvaiheessa). 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 21 21

22 2. Kirkkonummentien erikoisvalaistus 1. Tähtitaivas erikoisvalaistuksen valaisinlaitteet ja alustava kustannusarvio Kaiderakenteeseen ripustettu ohjelmoitava dynaaminen RGB LED valoketju - valaistus Alustava kustannusarvio (alv 0%) RGB LED-valaistus : Ohjausjärjestelmä* : YHTEENSÄ *sama ohjausjärjestelmä ohjaa sekä kaide- että tähtitaivas-valaistusta (kustannus x1) Kuvat: Martin V DOT 1-valaisin ja Martin P3-050 System Controller ohjausjärjestelmä. 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 22 22

23 2. Kirkkonummentien erikoisvalaistus 2. Kaidevalaistuksen valaisinlaitteet ja alustava kustannusarvio Kaiderakenteeseen asennettu ohjelmoitava dynaaminen RGB LED erikoisvalaistus Alustava kustannusarvio (alv 0%) RGB LED-valaistus (40 valaisinta, H: 30cm): Ohjausjärjestelmä*: YHTEENSÄ *sama ohjausjärjestelmä ohjaa sekä kaide- että tähtitaivas-valaistusta (kustannus x1) Kuvat: Martin Exterior Pixline 20-valaisin ja Martin P3-050 System Controller ohjausjärjestelmä. 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 23 23

24 2. Kirkkonummentien erikoisvalaistus 3. Jätkänkynttilä -erikoispylvään visuaalinen ilme ja valaistusperiaatteet Kuvat yllä Erikoispylvään (VE 1 ja VE 2): periaatepiirustus, detalji pylvään yläosasta. 12/19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 24 24

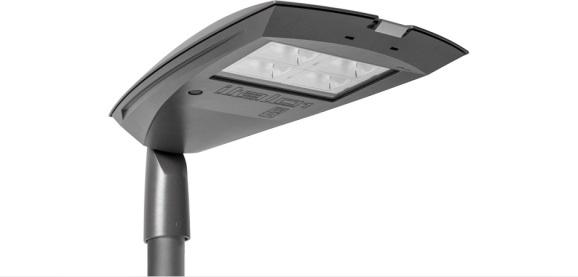

25 2. Kirkkonummentien erikoisvalaistus 3. Jätkänkynttilä -erikoispylvään valaisinlaitteet sekä alustavat kustannusarviot Jätkänkynttilä -erikoisvalaisinpylväs: Kirkkonummentien kiertoliittymään ja sen lähiympäristöön suunniteltu erikoisvalaisinpylväs, joka on perforoitua terästä. Pylvään sisälle on asennettu LED valaistus (värit amber ja punainen), jonka avulla saadaan tuli-efekti pylvään yläosaan. AEC Italo-katuvalaisimet asennetaan pylvään päähän joko varrella tai ilman. Tässä suunnitelmassa on esitetty erikoisvalaisinpylvään visuaalisen ilmeen periaatteet. Varsinainen muotoilu ja rakennetekninen suunnittelu tulee tehdä erikseen. Kuvat yllä: AEC Italo katuvalaisin ja pylvään sisään asennettava LED-valaisin. Alustava kustannusarvio (alv 0%) Erikoisvalaisinpylväs ( 16kpl, H: 10m): AEC Italo-valaisimet (32kpl): LED-valaisimet (16kpl amber/16kpl punainen) YHTEENSÄ Maisemavalaistuksen ja Kirkkonummentien erikoisvalaistuksen kustannusarvio (alv 0%): Kustannusarvio sisältää valaisin- ja ohjauslaitteet sekä kaapeloinnin järjestelmän sisällä. Se ei sisällä asennustöitä. 1. Maisemavalaistus: 1a. Kallion RGBW -valaistus b. Puiden valaistus nykyisiin pylväisiin: Männikön valaistus: Männyn valaistus 3000 YHTEENSÄ Kirkkonummentien erikoisvalaistus: 1. Tähtitaivas - RGB LED-valaistus: Kaidevalaistus, RGB LED-valaistus: Ohjausjärjestelmä*: *sama ohjausjärjestelmä ohjaa sekä kaide- että tähtitaivas-valaistusta YHTEENSÄ Jätkänkynttilä-erikoispylväs ja LED-katuvalaistus 3a. Erikoisvalaisinpylväs ( 16kpl, H: 10m): b. AEC Italo-katuvalaisimet (32kpl): c. Korostusvalaistus; LED-valaisimet YHTEENSÄ Kaikki yhteensä: /19/2016 Kirkkonummen keskustan talvi- ja jouluvalaistus 25 25
