1 KAUNIAISTEN KAUPUNKI GRANKULLA STAD YHDYSKUNTATOIMI Päivämäärä Rakennuttaminen ja tekninen suunnittelu /1 LISÄKIRJE 1 TARJOUSPYYNTÖÖN KASAVUOREN KOULUKESKUS - LIIKUNTASALIN LATTIAN SANEERAUS 73/ /17 LISÄYKSENÄ / MUUTOKSENA AIEMPIIN HANKINTA-ASIAKIRJOIHIN Määräaikaan mennessä on hankintaa koskien esitetty seuraavat kysymykset. Hankintayksikkö vastaa kysymyksiin tällä lisäkirjeellä. Kysymys 1: Kuuluko urakkaan salin seinien maalaus? Vastaus: Urakkaan kuuluu liikuntasalin ja välinevaraston seinien huoltomaalaus. kts. Rakennusselostuksen kohta 4 URAKKAAN KUULUVAT TYÖT JA TYÖJÄRJESTYS Kysymys 2: Kuuluuko urakkaan puujoustolattiajärjestelmän koolaustilan tuuletuksen koneellinen toteutus? Vastaus: Urakkaan kuuluu lattian koneellisen tuuletuksen toteutus. Urakassa lattian koolaustilaan asennetaan kokoojalaatikko ja poistokanava Ø160. Poistokanava viedään alapohjassa radon tuuletusputkien tapaan ulkoseinälle, josta se viedään katolle. Katolle asennetaan imuri esim. ECO 110P, VILPE, 25 l/s. Poistoputken läpivienti katolle ja tiivistys kuuluu urakkaan. Kaikki tarvikkeet ja asennukset kuuluvat urakkaan. Kysymys 3: Miltä osin radon-tuuletuksen toteutus kuuluu urakkaan? Vastaus: Urakkaan kuuluu radon imukanavien ja kokoojakanavien asennus sekä poistoputken Ø100 asennus ja vienti ulkoseinän kohdalta katolle ja sekä imurin ECO 110P, VILPE, 25 l/s asennus katolle. Poistoputken läpivienti katolle ja tiivistys kuuluu urakkaan. Kaikki tarvikkeet ja asennukset kuuluvat urakkaan. Kysymys 4: Onko kohteesta tehty haitta-ainekartoitus? Vastaus: Kohteesta on tehty haitta-ainekartoitus. Haitta-ainekartoitus on tämän lisäkirjeen liitteenä liite 1. LIITE Liite 1 Haitta-ainekartoitus

2 Vapaalantie 8A VANTAA 24H / HAITTA-AINETUTKIMUS Työnumero: 4856 Kohde: Kasavuoren koulu Liikuntasali Osoite: Kasavuorentie Kauniainen Yhteyshenkilö: Kiinteistön hoitaja Heikki Huuhtanen Toimeksianto: Liikuntasalin lattiarakenteen selvitys ja mahdollinen haitta-ainekartoitus materiaalinäytteistä. Tilaus (pvm): Raportti (pvm): Tutkimus (pvm.): Tutkija: Max Westerberg Tilaaja: Ilona Lehto rakennuttajainsinööri ilona.lehto@kauniainen.fi Läsnä olleet: Heikki Huuhtanen, koulun henkilökuntaa Kohdetiedot, rakenteet ja Lvi - laitteet: Rakennus: Koulu Valmistunut: 1964 Kerroksia: 2 Remontit: Ei tiedossa Runko: Sekarunko Julkisivut: Tiiltä Välipohja: Betonia Alapohja: Maanvastainen betonilaatta Lämmitys: Vesikeskuslämmitys seinäpatterein Lämmitysputket: Terästä Käyttövesiputket: Kuparia Viemäriputket: Valurautaa

3 Sivu 2 / 5 Tutkimuksessa tehtiin seuraavat havainnot ja toimenpiteet: Liikuntasalin lattiaan porattiin 98mm reikä rakenteiden tarkastusta varten. Rakenteiden tutkimuksissa ei havaittu materiaaleja joissa mahdollisesti voi esiintyä haitta-aineita. Rakenne on rakennuspiirustusten mukainen. Toimenpide-ehdotus tutkimuksen perusteella: Lattian purkutyöt voidaan suorittaa. Mikäli purkutöiden yhteydessä tulee esiin materiaaleja joita ei rakennuskuvassa mainita on syytä tehdä näistä materiaaleista haitta-aine analyysi. Rakennekuva:

4 Sivu 3 / 5 Kuvat kohteesta: Kuva 1: Liikuntasali Yleiskuva, tutkimus kohta on peränurkassa. Kuva 2: Liikuntasali Tutkimus kohta on liikuntasalin nurkassa. Kuva 3: Liikuntasali Höyrysulkumuovi on heti lautalattian alapuolella.

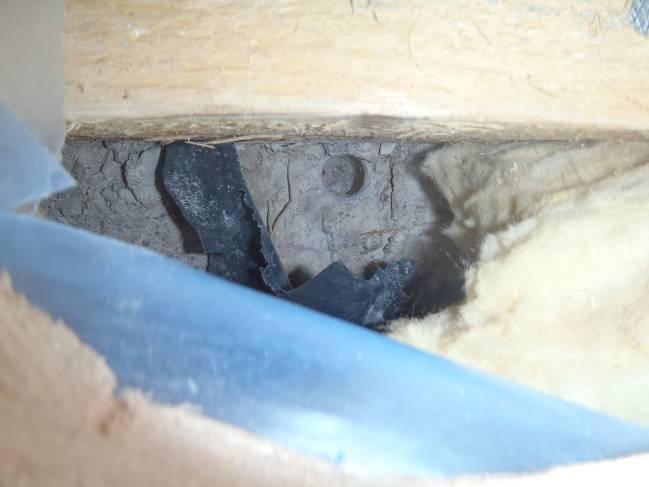

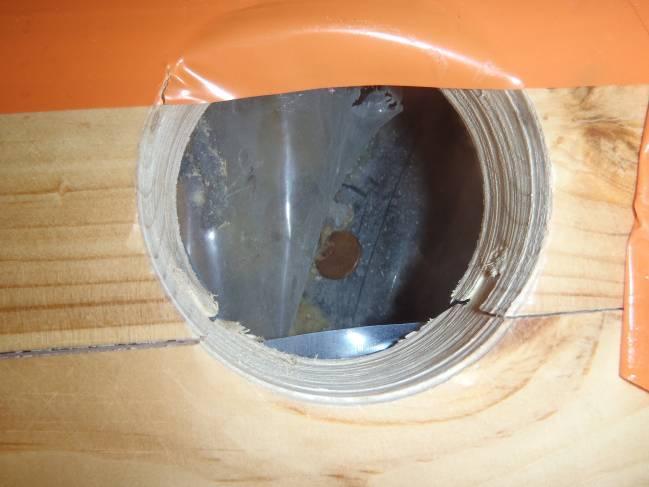

5 Sivu 4 / 5 Kuva 4: Liikuntasali Puukoolaus ja lasivillaeriste. Betoniin porattiin reikä jolla selvitettiin mahdolliset piki-/ kreosoottieristeet. Ei löytynyt. Kuva 5: Liikuntasali Porareikä pohjalaatassa. Kuva 6: Liikuntasali Tutkimusreikä tiivistettiin teippaamalla. Kuva 7: Liikuntasali Tutkimusreiän päälle asennettiin peltilätkä.

6 Sivu 5 / 5 Kuva 8: Liikuntasali Lattiaan on tehty aiemmin tarkastusreikä Kuva 9: Liikuntasali Vanhan tarkastusreiän kohdalla kulkee peltikanava. Kuva 10: Liikuntasali Keskelle liikuntasalia on joskus tehty tarkastus. Kohta oli paikattu ja ruuvin kannat kitattu umpeen. Ei avattu. Vantaalla Max Westerberg max.westerberg@vasapalvelut.fi Tämä raportti on laadittu tilaajan toimeksiannosta meille ilmoitetun epäillyn vahingon ja sen aiheuttamien vaurioiden selvittämiseksi. Vahinkokartoitus, kosteusmittaus tai muu raportissa yksilöity tarkastus rajautuu toimeksiannossa esitettyyn laajuuteen eikä sitä näin ollen voida käyttää koko kiinteistön tai sen osan arvon tai kunnon määrityksen perusteena
