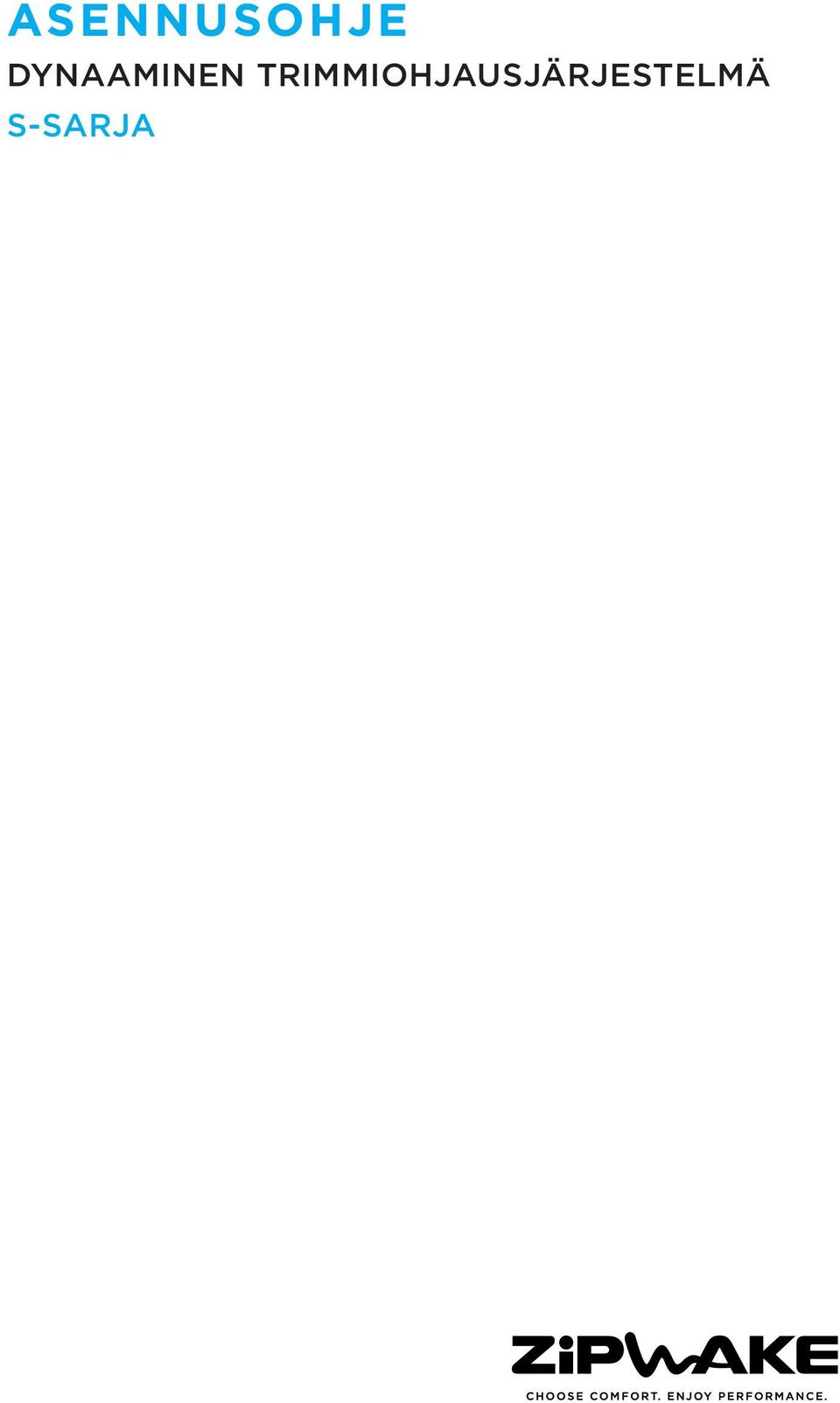

1 ASENNUSOHJE DYNAAMINEN TRIMMIOHJAUSJÄRJESTELMÄ S-SARJA

2 TYÖKALUT Porakone Poranterät Reikäsaha Ruuvin kannat Ø 2,5 mm (3/32 ) Ø 3 mm (1/8 ) Ø 19 mm (3/4 ) Ø 76 mm (3 ) T10 T20 Ø 3,5 mm (9/64 ) T25 Ø 4 mm (5/32 ) Ø 5 mm (3/16 ) T30 Tiiviste SIKA Tasapäinen ruuvimeisseli Ristipäinen ruuvimeisseli Jakoavain 13 mm (33/64 ) 27 mm (1 1/16 ) Mattoveitsi Rautasaha Kiinnittymisenesto TUOTEPAKETIN SISÄLTÖ INTERSEPTORI JAKELUYKSIKKÖ 2 interseptoria ja kaapeli 4 m ja kaapelisuojat 1 jakeluyksikkö ja virtakaapeli 4 m OHJAUSPANEELI 1 ohjauspaneeli ja vakiokaapeli 7 m 1 jatkojohto 1,5 m / 3 m + käyttöohje + takuukortti + asennusohje + porausmalli JÄRJESTELMÄN YLEISKUVAUS NMEA verkko OHJAAMON OHJAUSPANEELI Ulkoinen GPS (valinnainen) YLÄOHJAAMON OHJAUSPANEELI Sytytysavaimen tunnistus 3 yläohjaamopaneelia mahdollista JAKELUYKSIKKÖ Kork. 6 interseptoria I-BUS (Can-väylä) Käyttöjännite V DC INTERSEPTORIT INTERSEPTORIT Copyright 2015 Zipwake AB, Ruotsi. Kaikki oikeudet pidätetään. R1B, toukokuu 2015, suomi

3 INTERSEPTORI 1 ASENNUSVAIHTOEHDOT LÄPI RUNGON ASENNETTAVAT KAAPELIT Mieltymyksestä riippuen interseptorit voidaan asentaa rungon läpi menevillä kaapelikiinnikkeillä vesirajan yläpuolelle (A) tai alapuolelle interseptorien taakse (B). A B ROISKELISTAN SALLITTU ULKONEMA Maks. jatke E = 30 mm (1,2 ) E Ei OK! OK!

4 INTERSEPTORI ETÄISYYS POTKURIIN Jos veneessä on ulkolaitamoottori tai sisäperämoottori, interseptorit täytyy asentaa varoetäisyydelle potkuriin nähden. Min D/4 D Min D/2 KUPERA POHJAMUOTO Maks. 5 mm (0,2 ) KOVERA POHJAMUOTO Min. 3 mm (0,1 )

5 INTERSEPTORI 2 PERÄPEILIN VALMISTELU VARMISTA, ETTÄ JOKAINEN INTERSEPTORI ASENNE- TAAN TASAISEEN PINTAAN. Interseptorit asennetaan suhteellisen tasaiseen peräpeiliin, jotta ne toimivat kunnolla. Maks. 2 mm (0,08 ) yhdensuuntaisten tasojen välissä PORAUSMALLI Aloita interseptorien asennus niin kaukaa ulkoa kuin mahdollista, mutta kuitenkin peräpeilin sisäpuolella. Jatka siirtyen sisäänpäin, kun asennat useampia interseptoreita. Kupera pohja: Aseta kaksi viivainta pohjan alle samansuuntaisesti veneen keskilinjan kanssa. Malli on oikeassa asennossa, kun se on asetettu viivaimille ja painettu peräpeiliä vasten. Kiinnitä malli peräpeiliin teipillä. Kovera pohja: Aseta yksi viivain interseptorin keskelle ja hae oikea keskikohta käyttäen mallin yhtä päätä. 1. Poraa alkureiät 2. Poista malli 3. Poraa reiät 0 15 Vain kun alla on rungon läpi menevä upotettava liitin 1. Alkureikä 2. Reikäsaha Ø 3 mm (1/8 ) Ø 19 mm (3/4 ) Interseptorien porausreiät 1 Alkureikä Ø 3 mm (1/8 ) 2 Reikäsaha Ø 5 mm (3/16 ) 300 S: 450 S: 600 S: 750 S: x6 x10 x14 x18

6 INTERSEPTORI 3 TAKALEVYJEN ASENNUS A. POISTA SERVOYKSIKKÖ, JOS KÄYTETÄÄN RUNGON LÄPI MENEVÄÄ UPOTETTUA LIITINTÄ JA JATKA KOHTAAN B. JOS EI KÄYTETÄ, SIIRRY SUORAAN KOHTAAN B. 1 2 Poista tulppa Poista servoyksikkö: T25 (x3) B. TAKALEVYN ASENNUS Levitä tiivistettä 1 SIKA 300 S: 450 S: 600 S: 750 S: x6 x10 x14 x18 2 Levitä tiivistettä SIKA Lasikuiturunko: T30 (ST 6,3x38) 300 S: 450 S: 600 S: 750 S: Metallirunko: Koneruuvit (eivät sisälly) x6 x10 x14 x18 3 Poista ylimääräinen tiiviste veitsellä tai lastalla 4

7 INTERSEPTORI 4A RUNGON LÄPI MENEVIEN LIITTIMIEN ASENNUS VESIRAJAN YLÄPUOLELLE 1 Rungon läpi menevän liittimen porausreikä Aseta reikä linjaan interseptorin kaapelin kanssa 1 Alkureikä 2 Reikäsaha Ø 3 mm (1/8 ) Ø 19 mm (3/4 ) Vesiraja 2 Levitä tiivistettä SIKA 3 Kiristä: 27 mm (1 1/16 ) jakoavain 15 Nm (11 lb-ft) Aseta kaapeli kiinnittimeen Purista: 13 mm (33/64 ) jakoavain Aseta kansi läpimenevän liittimen päälle Merkitse läpiviennin kannen alareuna Poista läpiviennin kansi

8 INTERSEPTORI 7 ~5 mm (0,2 ) Jatke (valinnainen) Aseta kaapelisuoja interseptorin päälle ja leikkaa se ~5 mm (0,2 ) merkin yläpuolelta Käytä tarvittaessa jatketta ja leikkaa se haluamaasi pituuteen Kaapelisuoja (vakio) Interseptori Poraa reiät kaapelisuojusta varten Käytä suojusta rausmallina Ø 3,5 mm (9/64 ) Levitä tiivistettä SIKA Kaapelisuoja: T20 (ST 4,2x19) Poraa kaapelisuojan reiät (x3) Käytä suojusta porausmallina Ø 5 mm (3/16 ) Levitä tiivistettä (x3) SIKA Läpiviennin kansi: T30 (ST 6,3x38) (x3)

9 INTERSEPTORI 4B RUNGON LÄPI MENEVIEN UPOTET- TUJEN LIITTIMIEN ASENNUS VESI- RAJAN ALAPUOLELLE 1 Levitä tiivistettä SIKA Aseta kaapelin kiinnitin takalevyyn tai leikkaa se irti 2 Kiristä: 27 mm (1 1/16 ) jakoavain 15 Nm (11 lb-ft) Purista: 13 mm (33/64 ) jakoavain 3 Servoyksikkö: T25 (x3) 2 Nm (1,5 lb-ft)

10 INTERSEPTORI 5 INTERSEPTORIN ETULEVYN ASEN- NUS Interseptorin etulevy: T30 5 Nm (3,7 lb-ft) 300 S: 450 S: 600 S: 750 S: x6 x10 x14 x18 6 INTERSEPTORIEN MAALAUS KIIN- NITTYMISENESTOMAALILLA 1 Levitä kiinnittymisenestomaalia Paras väline 2. paras väline Sumutin Tela 2 Poista ylimääräinen kiinnittymisenestomaali, kun maali on kuivaa Kuljeta ohutta veistä tai lastaa lapoja pitkin ja selvitä, liikkuvatko lavat rajoittamattomasti

11 JAKELUYKSIKKÖ 1 JAKELUYKSIKÖN KIINNITYS Kiinnitä jakeluyksikkö sisäpuolelle paikkaan, josta se on helppo yhdistää niin interseptoreihin kuin virtalähteeseen (akkuun), esim. konehuoneeseen tai muuhun sopivaan tilaan. OTA HUOMIOON! Kaapelin maksimaalinen pituus (jatkojohto mukaan lukien) interseptorista jakeluyksikköön on 6 m (20 ft). 1 Poraa reiät (x2) Ø 4 mm (5/32 ) 180 mm (7,1 ) 2 Kiinnitä ruuvit (x2) T25 (ST 4,8x38) (1,5 m) (3 m) Kaapelin maks. kokonaispituus (6 m) (3 m) (vakio- ja jatkojohto) (3 m) Interseptori Peräpeili sisäpuolelta Interseptori Oikea Vasen 2 JAKELUYKSIKÖN YHDISTÄMINEN OTA HUOMIOON! Yksityiskohtainen johdotuskaavio löytyy tämän esitteen kääntöpuolelta. Ohjauspaneeli Virtakaapeli 15 A:n sulake Pääkytkin Akku Interseptori 1 Interseptoriparit 2 ja 3 Interseptori 1 OTA HUOMIOON! Järjestelmässä on mahdollista asentaa pariton interseptori peräpeilin keskelle. Keskelle asennettu interseptori tulee aina liittää vasemmanpuoleiseen kohtaan 2 tai 3 toimiakseen kunnolla.

12 OHJAUSPANEELI 1 KAAPELIEN ASENNUS Asenna kaapelit ohjauspaneeli(e)n, jakeluyksikön ja valinnaisten laitteiden välille. Käytä tarvittaessa valinnaista jatkojohtoa. Yksityiskohtainen johdotuskaavio löytyy tämän esitteen kääntöpuolelta. Ulkoinen GPS (valinnainen) Ohjaamon pääohjauspaneeli Ylimääräinen ohjauspaneeli Yläohjaamo (valinnainen) Jakeluyksikkö Vakiokaapeli (7m) Jatkojohto (valinnainen) 2 KOJELAUDAN VALMISTELU Ohjauspaneeli on asennettava noudattaen tiettyjä kulmia suhteessa veneen akseleihin, jotta integroidut anturit toimittavat luotettavia tuloksia. Määritä kojelaudassa vapaa paikka, johon ohjauspaneelin voin asentaa. Tarkista ohjauspaneelin mallin avulla, sopiiko se muiden instrumenttien lähelle. OTA HUOMIOON! Turvaväli magneettikompassiin 0,5 m (1,6 ft). 135 Näkymä ylhäältä 90 Maks. 5 Maks

13 OHJAUSPANEELI 3 OHJAUSPANEELIN KIINNITYS 1 Poraa reiät (x4) Ø 2,5 mm (3/32 ) Poraa reikä 1 Alkureikä 2 Reikäsaha Ø 3 mm (1/8 ) Ø 76 mm (3 ) Tasa-asennus: löydät piirustuksen ja 3D-mallin osoitteesta 2 Valmistele kaapelit Asenna vakiokaapelit ja valinnaiset kaapelit 3 Avaa kehys 4 Liitä kaapelit ohjauspaneelin takasivuun. Sytytyskytkin Jakeluyksikkö Ulkoinen GPS Ylimääräinen ohjauspaneeli NMEA verkko

14 OHJAUSPANEELI 5 Ohjauspaneeli: T10 (ST 2,9x19) (x4) Levitä tiivistettä (x4) Kun tarvitaan vesitiiviyttä SIKA Sulje kehys 4 KÄYNNISTYS JÄRJESTELMÄN VALMISTELU Paina VIRTA-/VALIKKO-painiketta, kunnes näytössä näkyy Zipwake-logo, ja seuraa näytössä annettuja ohjeita. Series S ATTENTION Main Bridge Version 1.2 Löydät käyttöohjeesta yksityiskohtaiset tiedot järjestelmän valmistelusta ja käytöstä. The Trim Control System may affect the course keeping of your boat. Always pay close attention to steering the boat. OK TOIMINNON TESTAUS RANNALLA 1. Käännä roll-pyörää myötäpäivään 2. Vasemmanpuoleisten interseptorien tulisi tulla ulos 3. Vastakkainen suunta oikealla puolella TÄRKEÄÄ Käytä aina hallintalaitteita interseptorien lapojen liikuttamiseen. Älä koskaan yritä liikuttaa interseptorin lapoja käsin. Vasen interseptori

15 JOHDOTUSKAAVIO S-SARJA VARUSTEET JA VARAOSAT Malli Osan nro Kuvaus CP-S OHJAUSPANEELI S JA VAKIOKAAPELI 7 M DU-S JAKELUYKSIKKÖ S JA VAKIOKAAPELI 4 M IT 300-S INTERSEPTORI 300 S JA KAAPELI 3 M JA KAAPELISUOJAT IT 450-S INTERSEPTORI 450 S JA KAAPELI 3 M JA KAAPELISUOJAT IT 600-S INTERSEPTORI 600 S JA KAAPELI 3 M JA KAAPELISUOJAT IT750-S INTERSEPTORI 750 S JA KAAPELI 3 M JA KAAPELISUOJAT EC1.5-M M12 JATKOJOHTO 1,5 M EC3-M M12 JATKOJOHTO 3 M EC5-M M12 JATKOJOHTO 5 M EC10-M M12 JATKOJOHTO 10 M SC7-M M12 VAKIOJOHTO 7 M CP-S ALUMIINIKEHYS OHJAUSPANEELIN S ALUMIINIKEHYS CC-S KAAPELISUOJA S SU-S SERVOYKSIKKÖ S JA KAAPELI 3 M IT300-S ETULEVY IT450-S ETULEVY IT600-S ETULEVY IT750-S ETULEVY INTERSEPTORIN 300 S ETULEVY INTERSEPTORIN 450 S ETULEVY INTERSEPTORIN 600 S ETULEVY INTERSEPTORIN 750 S ETULEVY GPU GLOBAALI PAIKANNUSYKSIKKÖ JA KAAPELI 5 M JA ASENNUSSARJA

16 JOHDOTUSKAAVIO NMEA runkoverkkoon (valinnainen GPS-lähde) OHJAUSPANEELI (CP-S) Sytytyskytkin USB (päivityksen jne.) Jakeluyksikkö Ulkoinen GPS Ylimääräinen ohjauspaneeli NMEA verkko Sytytyskytkin 15(b) Yhdistä avaimen tunnistuksen tulo ohjauspaneeliin Jatkojohto (valinnainen) (1,5 m) (3 m) (5 m) (10 m) Jatkojohto (valinnainen) (1,5 m) (3 m) (5 m) Jatkojohto (valinnainen) (1,5 m) (3 m) (5 m) (10 m) Vakiokaapeli (7 m) YLIMÄÄRÄINEN OHJAUSPANEELI (CP-S) Sytytyskytkin 15(b) Yhdistä avaimen tunnistuksen tulo ohjauspaneeliin Jatkojohto (valinnainen) (1,5 m) (3 m) (5 m) (10 m) Vakiokaapeli (7 m) JAKELUYKSIKKÖ (DU-S) ULKOINEN GPS (GPU) Ulkoisen GPS:n voi yhdistää kaikkiin ohjauspaneeleihin GPS-kaapeli (5 m)

17 JOHDOTUSKAAVIO OIKEA (STBD) KÄYTTÖJÄNNITE (12 32 V DC) Virtakaapeli (4 m) 15 A:n sulake Pääkytkin Akku Kaapelin maks. kokonaispituus (6 m) (vakio- ja jatkojohto) Jatkojohto (valinnainen) (1,5 m) (3 m) (3 m) (3 m) (3 m) Peräpeili sisäpuolelta (3 m) VASEN (PORT) (3 m) (3 m) Oikea Interseptori 1 Vasen Interseptori 1 Oikea Interseptori 2 Vasen Interseptori 2 Oikea Interseptori 3 Vasen Interseptori 3

18 Hae lisätietoja sivulta esimerkiksi seuraavia: Käyttöohje ja asennusohje eri kielillä Tuote-erittelyt, muun muassa varuste- ja varaosaluettelo Sovellusesimerkkejä ja interseptorin asennusmahdollisuuksia Järjestelmäkomponenttien piirustuksia ja 3D-malleja Dynaamisen trimmiohjausjärjestelmän ohjelmistopäivitykset
