1 SM Turvamatot Aluevalvontaan Aluesuojaukseen Sisällysluettelo 1. Yleistä turvamatoista, toiminta ja tekniset tiedot 1.1 Yleistä 1.2 Toiminta ja kytkentäperiaate 1.3 Tekniset tiedot 2. Turvamattojen kaapelointi ja kytkentä 2.1 Kaapelointi 2.2 Kaapeliulostulo 3. Turvamaton rakenne, mitat ja päällysteet 3.1 Turvamaton rakenne ja mitat 3.2 Päällysteet värit ja kuviointi 4. Turvamaton kiinnitys 4.1 Kiinnitys Z profiili ja Ramppiprofiili 5. Huomioon otettavaa turvamaton valinnassa 5.1 Turvamaton valintaperusteet 6. Muut kosketuksen tunnistamiseen perustuvat turvalaitteet 6.1 Turvareunat, yleistä 6.2 Turvapuskurit, yleistä

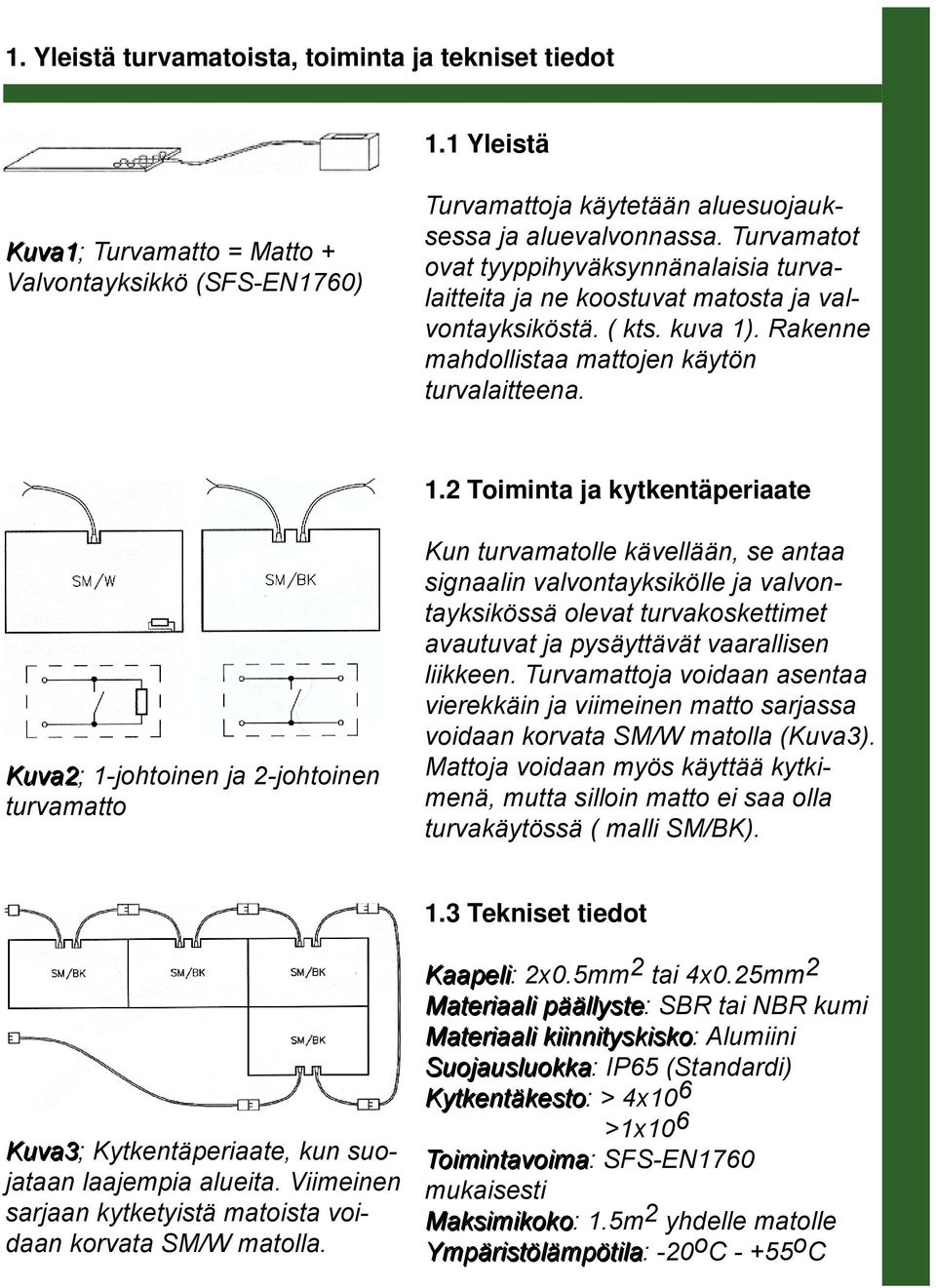

2 1. Yleistä turvamatoista, toiminta ja tekniset tiedot 1.1 Yleistä Kuva1; Turvamatto = Matto + Valvontayksikkö (SFS EN1760) Turvamattoja käytetään aluesuojauksessa ja aluevalvonnassa. Turvamatot ovat tyyppihyväksynnänalaisia turvalaitteita ja ne koostuvat matosta ja valvontayksiköstä. ( kts. kuva 1). Rakenne mahdollistaa mattojen käytön turvalaitteena. 1.2 Toiminta ja kytkentäperiaate Kuva2; 1 johtoinen ja 2 johtoinen turvamatto Kun turvamatolle kävellään, se antaa signaalin valvontayksikölle ja valvontayksikössä olevat turvakoskettimet avautuvat ja pysäyttävät vaarallisen liikkeen. Turvamattoja voidaan asentaa vierekkäin ja viimeinen matto sarjassa voidaan korvata SM/W matolla (Kuva3). Mattoja voidaan myös käyttää kytkimenä, mutta silloin matto ei saa olla turvakäytössä ( malli SM/BK). 1.3 Tekniset tiedot Kuva3; Kytkentäperiaate, kun suojataan laajempia alueita. Viimeinen sarjaan kytketyistä matoista voidaan korvata SM/W matolla. Kaapeli: 2x0.5mm 2 tai 4x0.25mm 2 Materiaali päällyste: SBR tai NBR kumi Materiaali kiinnityskisko: Alumiini Suojausluokka: IP65 (Standardi) Kytkentäkesto: > 4x10 6 >1x10 6 Toimintavoima: SFS EN1760 mukaisesti Maksimikoko: 1.5m 2 yhdelle matolle Ympäristölämpötila: 20 o C +55 o C

3 2. Turvamattojen kaapelointi ja kytkentä 2.1 Kaapelointi Ei resistoria 4 johdinkaapeli ( 4 x 0.25mm 2 Cu Ø0.5mm) Liitin tai ilman liitintä Ei resistoria 2 x 2 johdinkaapeli ( 2 x 0.5mm 2 Cu Ø5.0mm) Liitin tai ilman liitintä Kuva4; Kaapelointi mahdollisuudet Integroitu pääteresistori 2 johdinkaapeli ( 2 x 0.5mm 2 Cu Ø5.0mm) Liitin tai ilman liitintä 2.2 Kaapeli( t) ulostulo Taipuisa kaapeli mahdollistaa kaapelin viemisen vaaka tai pystytasossa valvontayksikölle Kuva5; Kaapelin ( t) ulostuloaukko Kaapeliulostulo on keskellä maton sivua ja kahden kaapelin välinen (SM/BK) etäisyys on 50mm. Liittimet ovat vesitiiviitä ja ne ovat asennettu kiinteästi kaapeleihin.

4 3. Turvamaton rakenne, mitat ja päällysteet 3.1 Turvamaton rakenne ja mitat Kuva 6; Maton paksuus ilman päällystettä Valettu PVC kuoreen Suojausluokka IP65 vakio IP68 mahdollinen Erikoisrakenne vaikeisiin olosuhteisiin esimerkiksi öljyt, hapot jne. Ota yhteys Varetek Oy 3.2 Päällysteet Kuva 7; Mitat GM1 ja GM4 päällysteellä Materiaalit: GM1/SBR kumi ja GM4/NBR kumi Maksimikuormitus 800N/cm2 Päällyste voidaan toimittaa valmiiksi kiinnitettynä tai erikseen Materiaalit: GM5/NBR kumi Maksimikuormitus 1200N/cm2 Päällyste voidaan toimittaa valmiiksi kiinnitettynä tai erikseen Kuva 8; Mitat GM5 päällyste Värit: GM1 ja GM4 Musta tai keltainen Värit: GM5 Vihreä. GM5 päällyste on tarkoitettu sovelluksiin, joissa tarvitaan lujaa mekaanista kestävyyttä. Kuva 9; Kuviointi ja värit

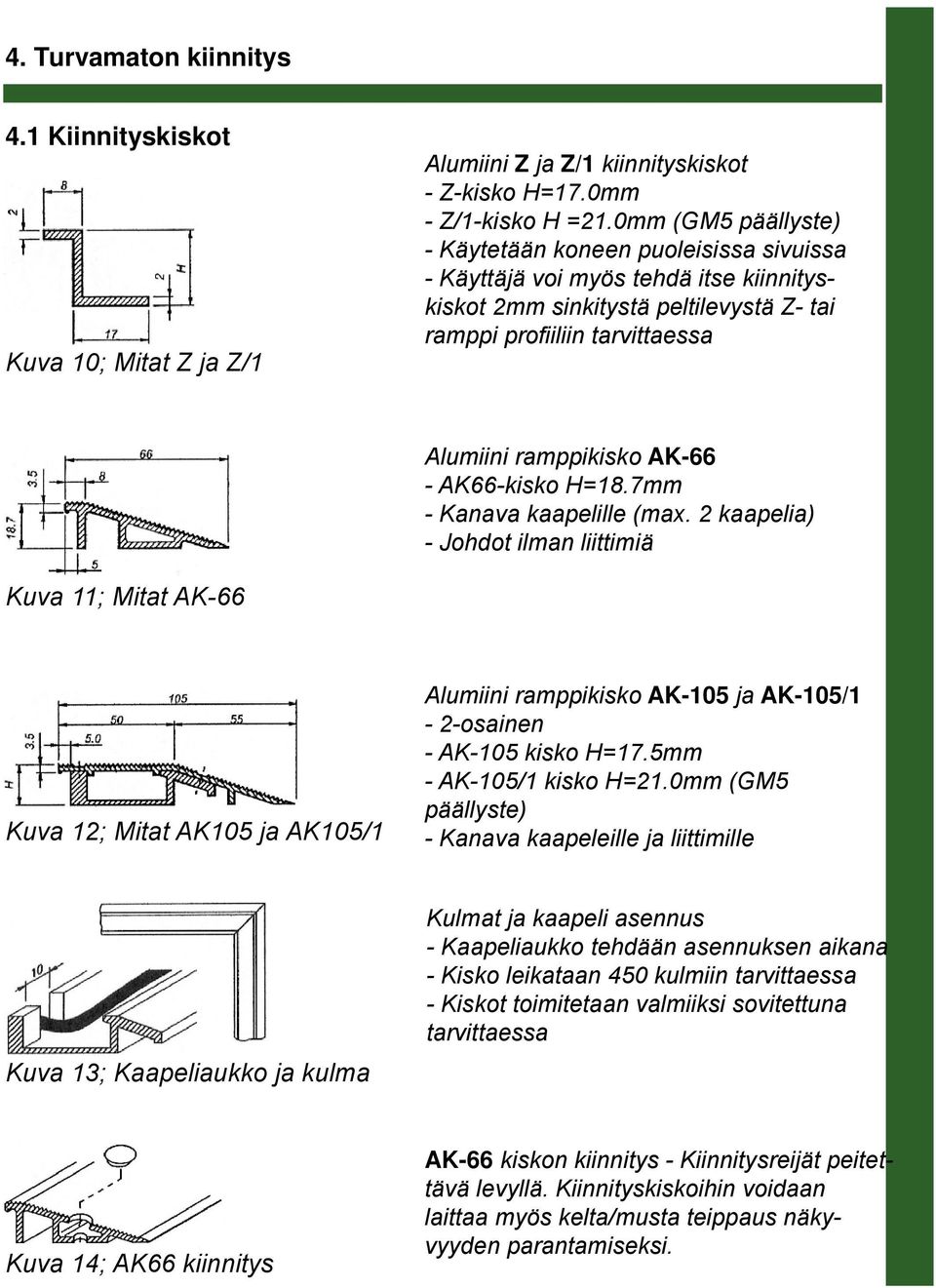

5 4. Turvamaton kiinnitys 4.1 Kiinnityskiskot Kuva 10; Mitat Z ja Z/1 Alumiini Z ja Z/1 kiinnityskiskot Z kisko H=17.0mm Z/1 kisko H =21.0mm (GM5 päällyste) Käytetään koneen puoleisissa sivuissa Käyttäjä voi myös tehdä itse kiinnityskiskot 2mm sinkitystä peltilevystä Z tai ramppi profiiliin tarvittaessa Alumiini ramppikisko AK 66 AK66 kisko H=18.7mm Kanava kaapelille (max. 2 kaapelia) Johdot ilman liittimiä Kuva 11; Mitat AK 66 Kuva 12; Mitat AK105 ja AK105/1 Alumiini ramppikisko AK 105 ja AK 105/1 2 osainen AK 105 kisko H=17.5mm AK 105/1 kisko H=21.0mm (GM5 päällyste) Kanava kaapeleille ja liittimille Kuva 13; Kaapeliaukko ja kulma Kulmat ja kaapeli asennus Kaapeliaukko tehdään asennuksen aikana Kisko leikataan 450 kulmiin tarvittaessa Kiskot toimitetaan valmiiksi sovitettuna tarvittaessa Kuva 14; AK66 kiinnitys AK 66 kiskon kiinnitys Kiinnitysreijät peitettävä levyllä. Kiinnityskiskoihin voidaan laittaa myös kelta/musta teippaus näkyvyyden parantamiseksi.

6 5. Huomioon otettavaa turvamaton valinnassa 5.1 Turvamaton valinta perusteet Huomioi yksittäisen turvamaton maksimikoko 1.5m2 (Kuva 15) Maksimi sivunpituus 3000mm Minimi sivunpituus 200mm Eli maksimisivu x minimisivu 1.5m2 Erikoismitoista ota yhteyttä Varetek Oy Kuva 15; Maksimikoko yksittäiselle turvamatolle Kuva 16; Ei aktiiviset reunat matossa Ei aktiiviset reunat (Kuva 16): Kaapelireuna 25mm Muut reunat 10mm Huomio, että useampia mattoja vierekkäin laitettaessa vain 10mm reunat saavat olla vierekkäin ( SFS EN1760) Kuva 17; Esimerkki erikoismuodosta Lähes minkä tahansa muotoinen turvamatto on mahdollinen (Kuva 17). Aukko esimerkiksi koneen jalustalle Pyöreät kulmat, kolmio, ympyrä jne. Myös useampi erillinen kontaktialue samassa matossa mahdollinen Z profiili Turvamatto + päällyste AK66 tai AK105 Ramppikisko Kuvassa 18 on tyypillinen esimerkki maton asennuksesta. Kulku suuntaa vastaan oleviin sivuihin laitetaan ramppikisko, jotta vältytään kompastumiselta. Muihin sivuihin laitetaan Z profiili tilan säästämiseksi. Kiinnityskiskoja löytyy myös matoille, jotka upotetaan lattiaan. Ota yhteys Varetek Oy. Kuva 18; Esimerkki kiinnityksestä

7 6. Muut kosketuksen tunnistamiseen perustuvat turvalaitteet 6.1 Turvareunat, yleistä Turvareunoja käytetään väliinjäämis ja puristumissuojina monenlaisissa sovelluksissa. Tyypillinen esimerkki on nostoovien suojaus. Laajamäärä erilaisia profiileja Nopeat toimitukset 6.2 Turvapuskurit, yleistä Turvapuskureita käytetään automaattisesti kulkevissa vihivaunuissa ja muissa teollisuudessa olevissa kuljetusyksiköissä. Pysähtymismatkat n. 350mm asti Voidaan liittää jo valmiina oleviin HÄTÄ SEIS järjestelmiin Pyydä yksityiskohtaiset esitteet tai soita Ratkaisu erityisolosuhteisiin VARETEK Oy Nuijamiestentie 5C FIN HELSINKI
