1 Hanhikivi 1 Yritysten välinen yhteistyö tukemassa PK-yritysten pääsyä suurhankkeeseen Suurhankkeista liiketoimintamahdollisuuksia infosarja Oulu Kehityspäällikkö Juha Miikkulainen

2 Fennovoiman missio säilynyt Rakentaa uutta ydinvoimaa Kohtuuhintaista sähköä osakkaille Kilpailua sähkömarkkinoille Suomen energiaomavaraisuus Suomen energia- ja ilmastopolitiikka Suomen alueellinen kehitys

3 Fennovoiman päätehtävät vuodelle 2013 Laitostoimittaja Kannattavuus Organisaatio Luvitustyö

4 Aikataulu tarkentuu laitossopimuksessa Valmistelu Hankinta Rakentaminen Käyttö Sijoituspaikka- ja laitosvaihtoehdot YVA STUK:n alustava turvallisuusarvio Eduskunnan periaatepäätös 2010 Pyhäjoki laitospaikaksi Laitostoimittajan valinta Rakentamislupa ja muut luvat Maanrakennustyöt alkavat Voimalaitosrakentaminen Muu rakentaminen Käyttölupa 60 vuotta Loppusijoitus Voimalaitoksen purku Rakentamislupa haettava kesään 2015 mennessä

5 Laitospaikan julkistaminen Toimisto täynnä odotusta ja iloa! Ydinvoimala Pyhäjoelle!

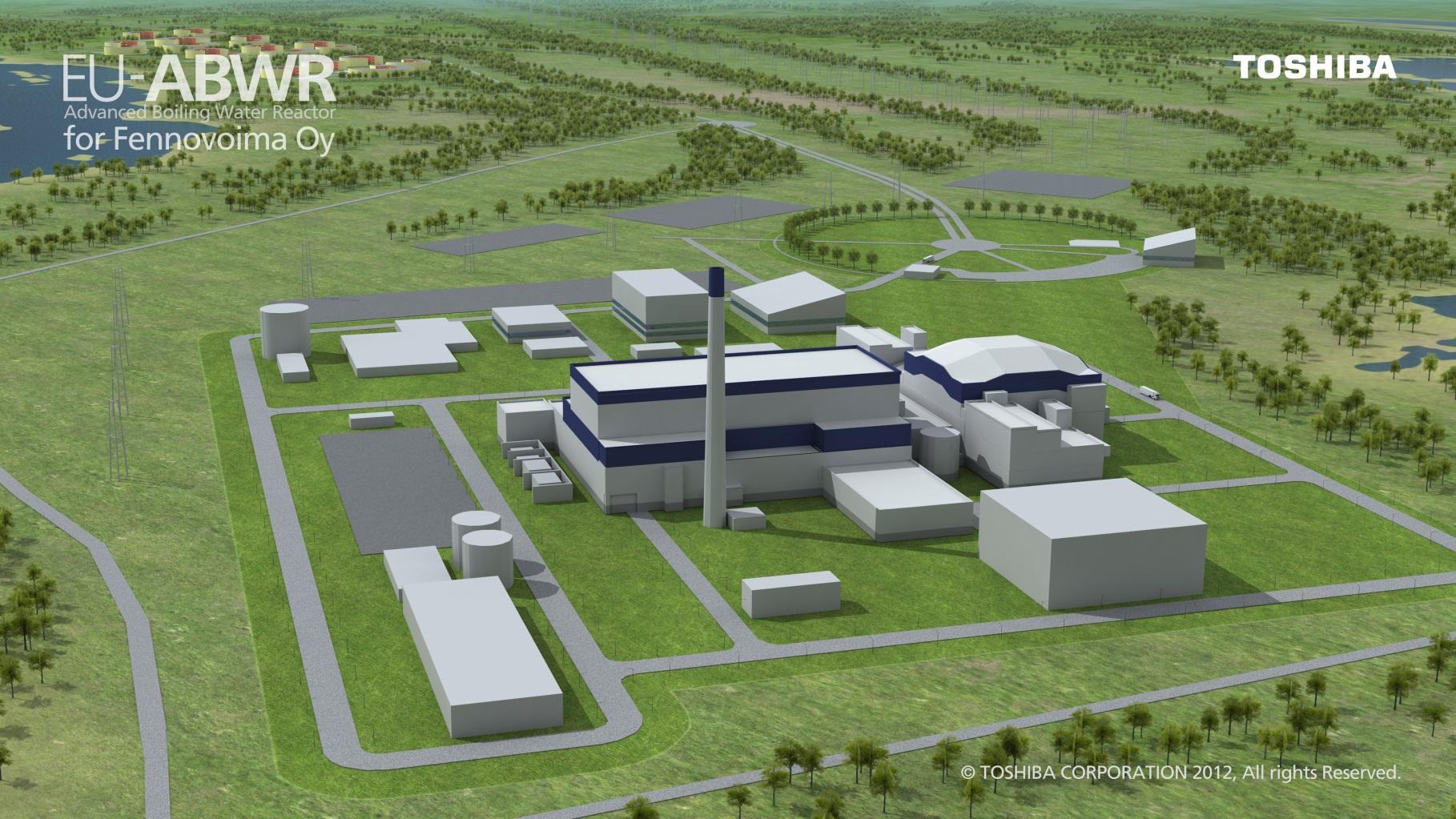

6 Suorat neuvottelut käynnissä: Japanilainen Toshiba EU-ABWR-kiehutusvesilaitos 1600 MW Vastaavia laitoksia käytössä Japanissa vuodesta 1996 Neuvottelut aloitettiin helmikuussa 2013 Ensimmäinen tarjous saatiin 2012 Yhteistyötä tehty jo aiemmin Toshiba ABWR BWR 1600 MW

7 Suorat neuvottelut käynnissä: Venäläinen Rosatom AES-2006-painevesilaitos 1200 MW 19 vastaavaa tilattu eri puolille maailmaa Neuvottelut aloitettiin huhtikuussa 2013 STUK tehnyt turvallisuusarvion Fortumin hanketta varten samankaltaisesta laitoksesta v.2009 Rosatom AES-2006

8 Kaavoitus tärkeässä osassa Yleiskaava Asemakaava Maakuntakaava

9 Työpaikka-alue TP-1 Teollisuus- ja varastoalue yrityksille Hanhikivellä

10 Kaavoitusta jatketaan edelleen Rakentamisvaihetta palvelevan tuki- ja varastoalueen kaavoitusaloite tehty 12/2012 ( yv-asemakaavan laajennus korttelissa 6 ) Kaava vireille 04/2013 Alueen pinta-ala on noin 36 ha

11 Maanhankinta käynnissä 367 ha maa- ja vesialueita FV:n hallinnassa Noin 40 sopimusta tehty maanomistajien kanssa Neljä sopimusta puuttuu Fennovoima pyrkii edelleen vapaaehtoisiin sopimuksiin Haettu lunastuslain mukaista lunastuslupaa Lunastuslausuntojen kuulemisaika loppui huhtikuussa Lunastuslupapäätöksen tekee valtioneuvosto

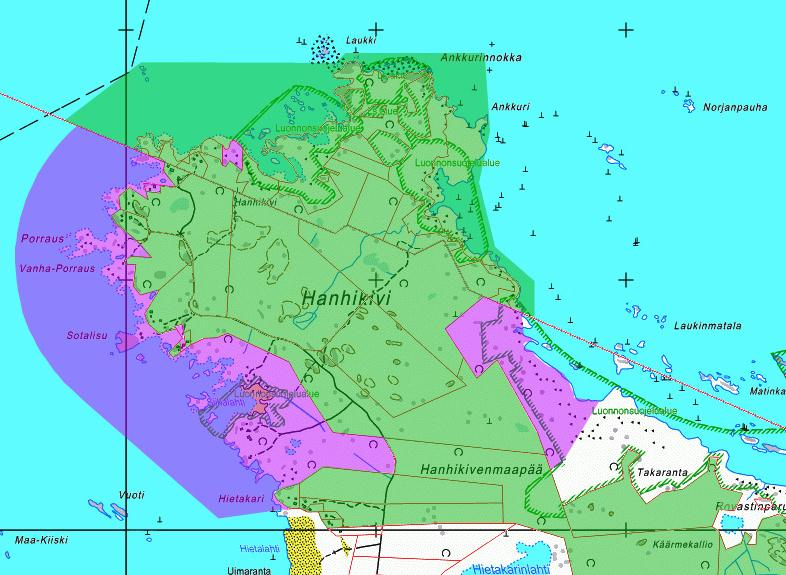

12 Lunastuslupahakemuksen alueet Maa-alueet: 1) EN-1 -alue: n. 29 ha 2) Muut: n. 16 ha Vesialueet: 3) Vesialueet: n. 63 ha Yhteensä n. 108 ha Alueet ja lopulliset pinta-alat tarkentuvat lunastus- ja maanmittaustoimituksissa

13 Hankkeen tarvitsemat luvat Laitospaikan valmisteluvaihe 1. Vesiluvat Ruoppaus Jäähdytysveden tulopaikka ja laituri Jäähdytysveden poistopaikka 2. Ympäristöluvat Murskaamo, louhinta Betoniasema, jäteveden käsittely 3. Rakennusluvat Laitosalueen valmistelu (maisematyölupa) Voimalaitosrakentamisen valmistelu (maisematyölupa) Majoituskylä (rakennuslupa) 4. Poikkeusluvat Rakentamisvaihe Suojelupäätöksen muuttamiseksi haettu kahta lupaa 5. Rakentamislupa (valtioneuvosto) ja rakennuslupa (kunta) 6. Laitoksen ympäristö- ja käyttöluvat 7. Tuki- ja apurakennusten rakennusluvat

14 Lupia haettu vesirakentamiseen Ensimmäisenä hakuprosessissa vesiluvat Satama, jäähdytysveden ottorakenteet ja meriväylä Jäähdytysveden purkurakenteet Ruoppausmassan meriläjitys Toimitettu helmikuussa Pohjois- Suomen aluehallintovirastolle

15 Laitospaikalla ympäristö- ja maaperätutkimuksia Bioindikaattoriselvitys Kalastoselvitys Tielinjan pohjatutkimukset Merialueen porakonekairaukset

16 Alueella tehtäviä lisätutkimuksia Luvitusta ja suunnittelua varten tarvitaan täydentäviä lisätutkimuksia mm. Maaperä-, merivesi- ja kallioperätutkimukset Pohjavesi- ja geologiset lisätutkimukset Jääolosuhteet ja seismiset lisätutkimukset Ympäristö- ja arkeologiset lisätutkimukset Seuranta (monitorointi) säteily, seismiikka, hydrologia, meteorologia, ympäristö Fingrid tekee voimajohtojen ympäristövaikutusten arvioinnin (YVA)

17 Ydinvoimalan rakentaminen koostuu useasta osa-alueesta Suunnittelua Suunnittelua Suunnittelua Suunnittelua Suunnittelua Suunnittelua 1. Infrarakentaminen 2. Rakentamisen aikaiset tukirakennukset 3. Työmaapalvelut ja logististen järjestelmien luominen 4. Apu- ja hallintorakennukset 5. Reaktori- ja turbiinirakennukset 6. Viimeistelyrakentaminen ja muut rakennukset

18 Toteutuksen käytännön vaiheet Laitospaikan valmistelu Puuston raivaus, tieyhteydet Kunnallistekniikka ja työmaasähkö Louhinta ja maanrakennus Yleislouhinta, jäähdytysvesitunnelit Rakennusalueen tasaus ja täyttö päätasoon Satama, jäähdytysvesikanava ja laivaväylä Tuki- ja apurakennukset Toimistorakennukset, varastorakennukset ym. Majoitusalue hengelle Vierailukeskus Voimalaitosrakentaminen Reaktorirakennus, polttoainerakennus, turvarakennukset ym. Turbiinirakennus, sähkörakennus, muuntamot, kytkinkentät Käyttö ja kunnossapito (60 vuotta! ) (Voimalaitosjätteen loppusijoituslaitos)

19 Uusi yhdystie Hanhikiventie 4 km Rakentaminen v Yksityistiestä yleiseksi tieksi

20 Kaivuu ja louhinta laitospaikalla 1000 m3 Laivaväylä ruoppaus 500 Satama-allas kaivu/louhinta kuivatyönä 600 Tunnelit louhinta 100 Rakennuskaivannot louhinta 400 Rakennuskaivannot kaivu 200 Tiet kiviaines 200

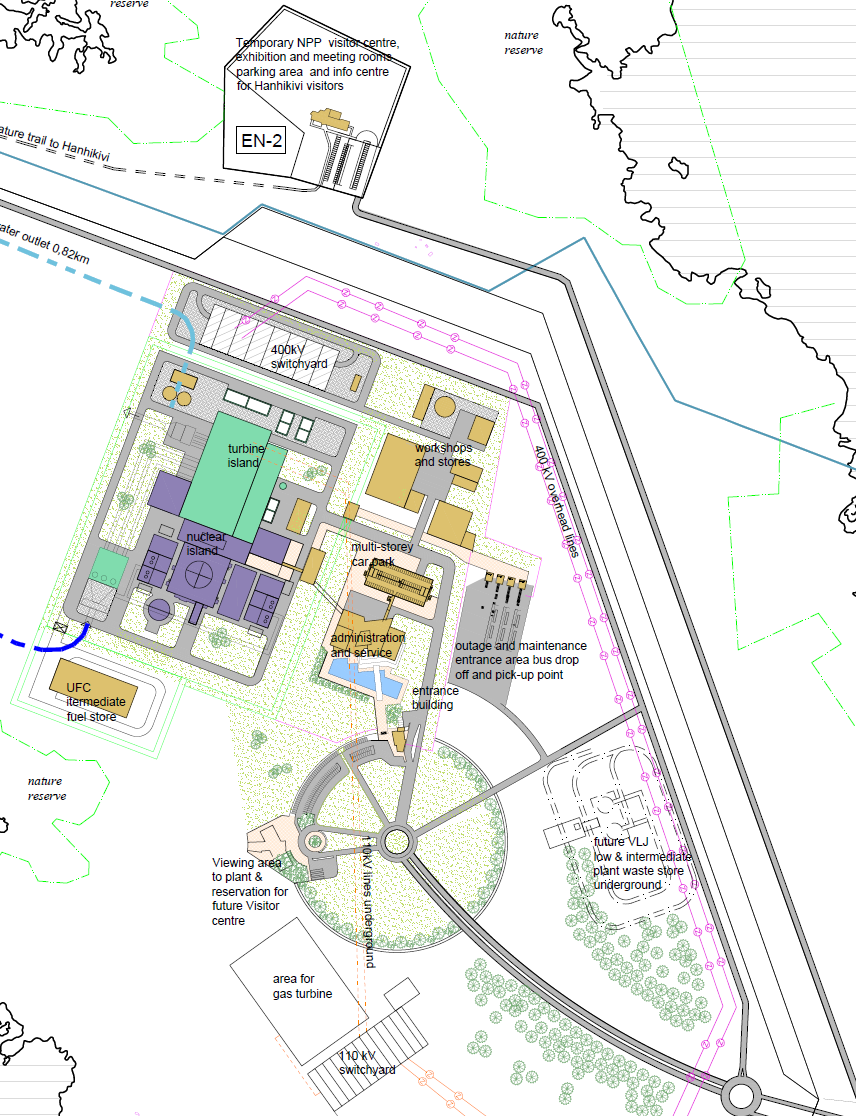

21 Alueen layout rakennuksineen

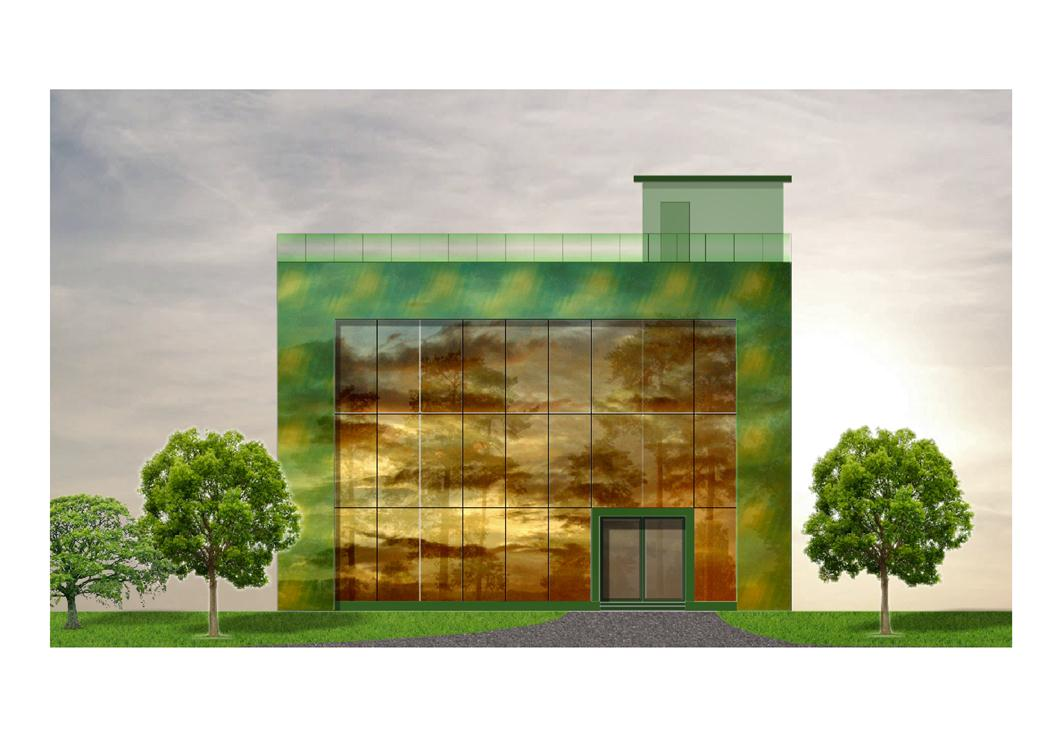

22 Laitospaikan tukirakennuksia Palvelukeskus Vierailukeskus Majoituskylä

23 Ydinvoimalaitosyksikkö lukuina Kohde Määrä Yks Venttiilit kpl Pumput 600 Lämmittimet, jäähdyttimet 1100 Kompressorit 550 Lämmönvaihtimet 550 Suodattimet 1700 Tankit 600 Kannakkeet, läpiviennit Putkilinjat (29000 kpl) 150 km Betonia > m3

24 Rakentaminen lukuina Rakennustyöt hth (n htv) ~ omakotitalon rakentamista Raudoitusta t ~ 1500 dieselveturia Muottivaneria m² ~ 92 jalkapallokentällistä Betonia > m³ ~ Eduskuntatalon tilavuus m3 Huoneita 3200 kpl ~ 13 kerrostaloa

25 Mukaan toimittajana, urakoitsijana tai konsulttina? Oikeanlainen markkinointi Kyvykkyys Tärkeintä turvallisuus Fennovoima Kokemus Laatu Omistajan suunnittelijat, insinöörit Kansainväliset standardit Suomen laki, YVLohjeet Päätoimittaja ja urakoitsijat Alihankkijat ja -urakoitsijat Auditointi Aikataulu Kilpailuky kyinen hinta

26 Kansainvälisen projektin haasteet Työmaalla noudatetaan suomalaisia työehtoja ja viranomaismääräyksiä Työmaan asioita valmistellaan yhteistyössä viranomaisten, työmarkkinajärjestöjen ja muiden sidosryhmien kanssa Esim. verovirasto, aluehallintavirastojen työsuojeluosastot Työmarkkinajärjestöistä sekä työntekijä- että työnantajaosapuoli Yhteistyötä OL3-projektissa mukana olleiden kanssa Työmaalla neuvontaa ulkomaalaisille työntekijöille Kaikki työmaalle tulijat rekisteröidään ja työsuhteita valvotaan yhteistyössä viranomaisten kanssa

27 Projektin valmistelu 1/2 Projektin onnistumiseksi on ymmärrettävä kuinka lainsäädäntö ja viranomainen toimii Suomessa Ennen projektin aloittamista on varmistettava kaikkien osapuolten valmius työskennellä projektissa panostettava myös suunnitteluvaiheeseen tilaajan kyvyykkyys ja resurssit ovat linjassa toimittajan kyvykkyys ja resurssit ovat linjassa osaavien alihankkijoiden saatavuus

28 Projektin valmistelu 2/2 Rakentamisen johtaminen vaatii kokemusta ja osaamista aikataulun laadinta työn organisointi resursointi laitostoimittajan hankkimat aliurakoitsijat ja niiden johtaminen luvanhaltijan vastuu valvonnasta Rakentamissopimuksia tehtäessä ei pidä aliarvioida osapuolten kokemusta suurista hankkeista

29 Yritysten valmistauduttava hyvin suurhankkeeseen Huomioitava mm. Ympäristö-, työturvallisuusja laatujärjestelmä Viranomaisohjeet Kielitaito Sähköiset järjestelmät Markkinointi Apuna useat hankkeet ja toimijat FinNuclear Ry BusinessOulu Raahen Seudun yrityspalvelut

30 Rakentamisen kokonaisuudet Lähde: FinNuclear ry Koko laitos Reaktori Turbiini Muut Aluetyöt saareke saareke rakennukset Vaativa Tavanomaista vaativampi Tavanomainen

31 Rakentamisen erityispiirteitä: Muut rakennukset Lähde: FinNuclear ry Muut rakennukset Ydinvoimateknisten vaatimusten tunteminen Viranomaisten, luvanhaltijan sekä laitostoimittajan hyväksynnät ja valvonta Vaatimukset sekä yritysten omille että alihankkijoiden johtamisjärjestelmille Dokumentaation laajuus Laatuvaatimusten tarkkuus Ongelmanratkaisukyvyn suuri tarve Sopimuskäytännöt Integrointi muuhun työmaalogistiikkaan ja - aikataulutukseen

32 Rakentamisen erityispiirteitä: Aluetyöt Lähde: FinNuclear ry Aluetyöt Ydinvoimateknisten vaatimusten tunteminen YVL-luokiteltujen rakenteiden valvonta ja tarkastus Vaatimukset sekä yritysten omille että alihankkijoiden johtamisjärjestelmille Dokumentaation laajuus Laatuvaatimusten tarkkuus

33 Rajapintoja runsaasti Lähde: FinNuclear ry

34 Suunnittelun tunnuslukuja Lähde: FinNuclear ry Rakennesuunnittelun arvioitu kokonaistyömäärä n. 1,3 Mh Arkkitehti-, alue- ja geosuunnittelu 3 8 % Basic design (avustavat tehtävät) 3 6 % Detail design % Asiantuntijatehtävät (tarkastustoiminta yms.) % Talotekniikka %

35 Johtamisjärjestelmä ja laadunhallinta Lähde: FinNuclear ry Johtamisjärjestelmä tarvitaan ja sen mukaan toimitaan Perusta ISO 9001, ISO ja OHSAS 1801 Tarkennuksia YVL-ohjeista ja IAEA:n standardeista Integroidaan asiakkaan (luvanhaltijan) johtamisjärjestelmään Erityishuomiota kiinnitettävä myös: Työturvallisuus Työmaan laadunhallinnan vastuuhenkilöt Dokumentoinnin laajuus Suunnittelun laajuus ja kesto Hyväksyntäprosessien kesto Rakentamisen aikaiset erityisolosuhteet

36 Kilpailuaseman parantaminen Lähde: FinNuclear ry Perusasioiden (turv.kult., joht.järj., dokum., ammattitaito) lisäksi myös Rakentaminen perinteisesti paikallista toimintaa Olosuhteiden ja vaatimusten tunteminen Talvirakentamisen osaaminen Materiaalitekniikka Eri osaamisten yhdistäminen Projektinjohtoon liittyvät konseptit

37 Suomalaisten osaamista kehitettävä Lähde: FinNuclear ry Betonitekniikka 1-luokan työnjohtajat Teräsrakenteiden osaaminen Hitsaus ja hitsauksen koordinointi Työn suunnittelu yleisesti (suunnittelu, toteutus, tarkastukset, jne.) YVL-ohjeiden tunteminen STUK ja ydinvoimalaitosprojektin erityispiirteet Englannin kielen taito Claim management, eli korvausvaatimuksiin vastaaminen (korvausvaadekäytäntö)

38 Dokumenttien hallintaan liittyvä osaaminen Lähde: FinNuclear ry Työkalujen ja osaamisen puute vaadittavaan dokumentointiin Sovituista toimintatavoista kiinni pitäminen Koko projektin yhteisen järjestelmän puuttuminen Riittävät resurssit Poikkeamaraportointi Tietoturvallisuuden varmistus Työtapamenetelmäkuvaukset ja työsuunnitelmat Hyväksyttävät dokumenttipohjat

39 Työmaan haasteet Lähde: FinNuclear ry Tuotannon suunnitelmat, työmaasuunnittelu Tarkistuslaskelmien teko Laadunhallinta kokonaisuudessaan (myös toimittajat ja aliurakoitsijat) Tiedonkulun hallinta työmaalla Sopimustekstien sisäistäminen Sopimusten poikkeaminen YSE:stä

40 Suunnittelun kehityskohteet Lähde: FinNuclear ry Suomalaisten rakennesuunnittelutoimistojen resurssien riittävyys; kehitettävä yhteistyökuvioita, joilla parannettaisiin tilannetta Suunnittelu voidaan periaatteessa tehdä missä vain; ei ole samalla tavalla paikkaan sidottua kuin rakentaminen Suomalaistoimistojen mukaan pääsyn helpottaminen Kansainvälisten sopimuskäytäntöjen osaaminen Vaativien rakenneanalyysien osaamista on Suomessa vähän (projekteja ollut liian vähän) Eurokoodien ja CE-merkintöjen kokemuksen vähäisyys Ydinvoimaprojektin turvallisuusohjeiden tuntemus

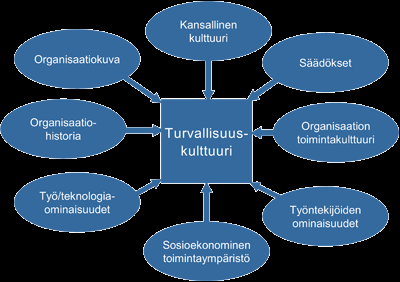

41 Turvallisuuskulttuuri Asenne! Tinkimättömyys Tapaturmissa tavoitteena 0-taso Laadunvarmistus Testaus Seuranta Organisaation sitoutuminen Läpinäkyvyys = Toimintatapa (EI ulkoa opeteltu koreografia)

42 Markkinanäkymät tulevaisuudessa uudella laitospaikalla?

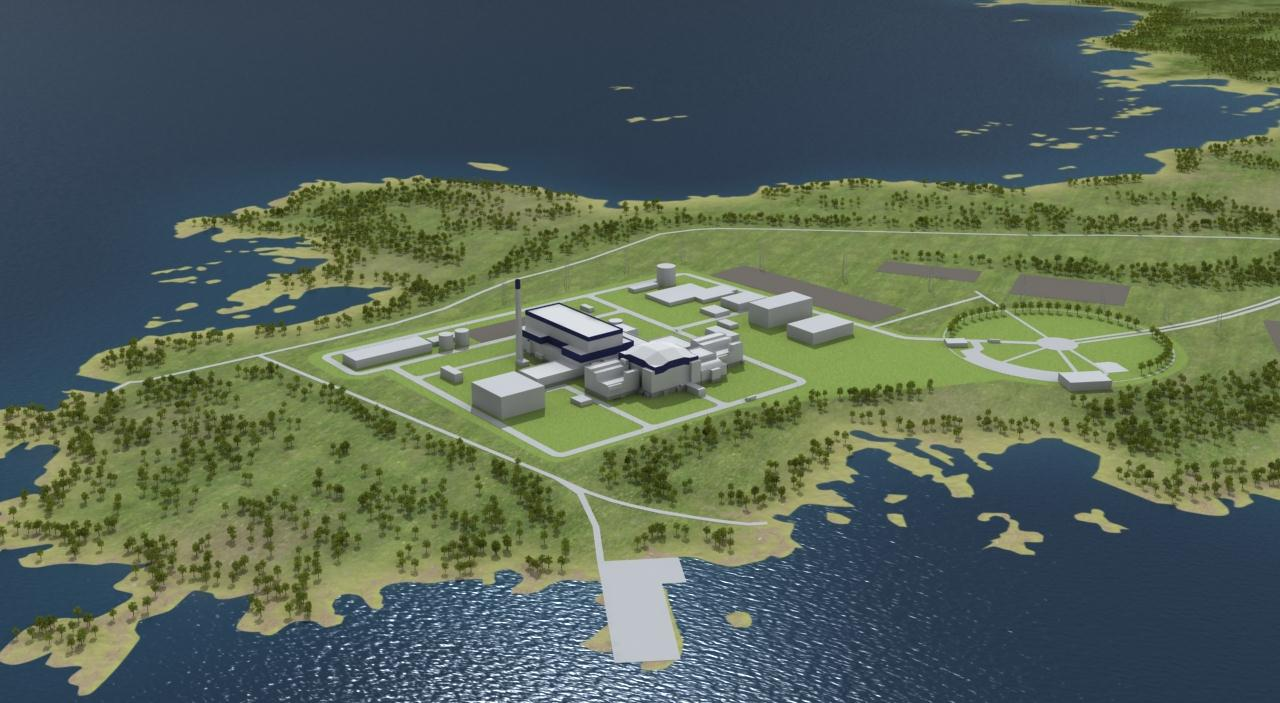

43 Pyhäjoen Hanhikivi

44 Kiitos! Fennovoima Oy Salmisaarenaukio 1, Helsinki
