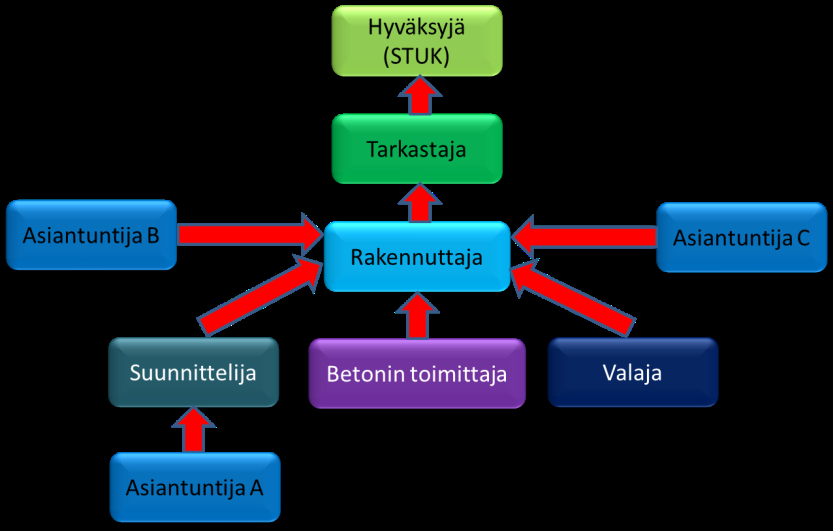

Rajapintoja, case valutyö Lähde: FinNuclear ry

Transkriptio

1

2 Laaja toimitusketju Turvallisuus Kyvykkyys Suomen laki, YVLohjeet Kokemus Laatu Auditointi Markkinointi Standardit Suunnittelu Rakentaminen Kilpailukykyinen hinta Aikataulu Alihankinnat Laitteet, järjestelmät, asennus, palvelut

3 Rajapintoja, case valutyö Lähde: FinNuclear ry

4 Projekti pilkkoutuu osatoimituksiin, esim huoltotasot/tikkaat

5 Safety class Esimerkkejä ydinvoimaprojekteissa sovellettavista standardeista Mechanical components I&C Electrical Construction Quality SC 1 ASME/NB / RCC-M / KTA SC 2 ASME/NC / RCC-M / KTA SC 3 Nonsafety ASME/ND EN EN EN EN (PED + machine dir) ISO 9000 / 9001 / 9004 / IEC, IEEE nuclear specific IEC NUREG-0711 IEC, IEEE nuclear specific SFS 6000/1/2 IEC, IEEE nuclear specific SFS 6000/1/2 Eurocode 2&3 + additional Eurocode 2&3 / RakMK (Finnish) IEC SFS 6000/1/2 Eurocode 2&3 / RakMK (Finnish) ASME-NQA-1- P1&2 (QA) IAEA GS-R-3 (QM) The Management System for Facilities and Activities ISO 9000 / 9001 / 9004 / 10005

6 STUK:n YVL-ohjeisto YVL A.3 Ydinlaitoksen johtamisjärjestelmä Jokaisen alalle toimittajaksi pyrkivän yrityksen on hyvä sisäistää YVL A.3. Ydinlaitoksen johtamisjärjestelmä Ydinturvallisuudenhallinnan ja laadunhallinnan vaatimukset Johtamisjärjestelmän sisältö Täytäntöönpano Ylläpito Arviointi Parantaminen

7 IAEA:n ohjeisto IAEA Safety Requirements GS-R-3 GS-R-3:n mukainen johtamisjärjestelmä integroi Turvallisuuteen Terveyteen Ympäristöön Turvajärjestelyihin Laatuun Talouteen liittyvät tekijät niin, että turvallisuus otetaan huomioon kaikissa organisaation toiminnoissa. Ydinvoima-alalla toimivan yrityksen tulisi integroida vaatimukset johtamisjärjestelmänsä oleellisiksi osiksi. Koskee erityisesti turvallisuuteen liittyviä osatoimituksia.

8 ISO standardit ISO 9000:2005 Laadunhallintajärjestelmät. Perusteet ja sanasto ISO 9001:2008 Laadunhallintajärjestelmät. Vaatimukset Kansainvälinen laadunhallintastandardi, joka soveltuu kaikille yrityksille toimialasta ja toiminnasta riippumatta. 8 laadunhallinnan periaatetta: Asiakassuuntautuneisuus Johtajuus Työntekijöiden sitoutuminen Prosessiajattelu Järjestelmäkeskeinen johtamistapa Jatkuva toiminnan parantaminen Tosiasioihin perustuva päätöksenteko Molemminpuolista hyötyä tuottavat suhteet toimittajiin ISO 9004:2009 Organisaation johtaminen jatkuvaan menestykseen (Laadunhallintaan perustuva toimintamalli) ISO 19011: 2012 Johtamisjärjestelmän auditointiohjeet

9 Projektinaikaiset tarkastukset Kohdistuvat lähes kaikkiin Toimittajiin Palveluihin Suunnitelmiin ja niiden hyväksymiseen Materiaaleihin Toimituksiin Asennuksiin Testauksiin Käyttöönottoon.

10 Toimittajan hyväksymisestä Toimittaja-auditoinnit arvioivat Toimittajan teknistä, laadullista ja organisaattorista tilannetta sekä vastuiden jakoa ja osaamista. Teknisen arvioinnin pääarvo on laadussa ja tärkeimpiä arvioitavia ovat tuotteen laatu, tasalaatuisuus ja toimitusvarmuus. Laatu on sitä mitä sopimusasiakirjoissa ja tilauksessa on valmistajan kanssa sovittu. Laadusta eli asiakkaan ehdoista tuotteelle vastaa tuotanto, ei laatuorganisaatio. Henkilöstön oikea kompetenssi ja sen jatkuva ylläpito. Kriteristö koostuu yleisistä johtamisjärjestelmästandardeista tai niiden osista, sekä ostavan yrityksen eettisistä ehdoista. (ISO 9001, 14001, OHSAS 18001) Myös ohjeistukset korruption sekä harmaan talouden ehkäisysäännöistä tarkistetaan.

11 Yrityksen menetelmien tarkastukset Hitsaukset Ydinvoima-alalla on hitsausaineen käsittelyyn liittyvät menettelyt dokumentoitava, jotka STUK tarvitsee hyväksyntää varten. Hitsausaineet tulee merkitä siten, että ne ovat tunnistettavissa kaikissa valmistuksen vaiheissa.

12 Yrityksen menetelmien tarkastukset Teräsrakenteet Rakennuskäyttöön tarkoitettujen kantavien teräs- ja alumiinirakenteiden tulee nyt olla CE-merkittyjä EN standardin mukaisesti. Rakenteiden CE-merkintä EN 1090:n mukaisesti vaatii, että yrityksen tehtaan sisäinen laadunvalvonta (FPC) on sertifioitu ilmoitetun laitoksen toimesta. Toteutusluokka (EXC1- EXEC4), joka valitaan rakenteen seuraamus-, käyttö- ja tuotantoluokkien perusteilla, määrittää sertifioinnin laajuuden. CE-merkinnän voi antaa Ilmoitettu laitos, jolla on oikeus sertifioida EN 1090 :n mukaisesti. Hitsauksen laatujärjestelmä on tärkeä osa tehtaan laatujärjestelmää, joten EN 1090 sertifioinnilla ja ISO 3834 sertifioinnilla on suora yhteys. Jos yrityksellä on jo ISO 9001/ ISO 3834 sertifikaatti, EN 1090 vaatimuksenmukaisuus voidaan arvioida kustannustehokkaasti näille järjestelmille.

13 Yrityksen menetelmien tarkastukset Tarkastuksista Esim: ydinvoima-alalla hitsit tarkastaa siihen pätevöitynyt, akkreditoitu STUK:n hyväksymä tarkastaja. Yrityksellä voi olla oma akkreditoitu tarkastaja, tai tarkastaja voi myös olla ulkopuolinen. Näiden tarkastusten lisäksi on testauksia teetettävä käyttäen hyväksi STUK:n hyväksymiä NDT - testauslaitoksia. Ns. kolmannen osapuolen tarkatukset Hitsaajien sekä hitsausmenetelmien pätevöinnin suorittaa painelaitedirektiivin mukainen 3P pätevöintilaitos. (hitsaajan tai hitsausoperaattorin pätevöinnin pätevyyskokeella sekä hitsausohjeen menetelmäkokeen valvonta)

14 Materiaalin ja tuotteen tarkastukset Raaka-aineet, min. 3.2 ainetodistukset. Valmistuksenaikaiset, on suunniteltu/tehty turvaluokitusten mukaan ja spesifisesti suunniteltu tuotekohtaisen tarkastusohjeistuksen ja pöytäkirjan mukaan. Otettava huomioon tarjousvaiheessa.

15 Asennuksenaikaiset tarkastukset Asentajien / henkilöiden oikean kompetenssin varmentaminen sekä ylläpito. Tarkastukset tehdyille asennuksille suoritetaan projektille spesifisesti suunnitellun tarkastuspöytäkirjan mukaan. Tarkastusten vaatimat henkilöresurssit otettu huomioon jo tarjousvaiheessa.

16 Käyttöönotonaikaiset tarkastukset Käyttöönottotarkastukset suoritetaan projektille spesifisesti suunnitellun ohjeistuksen ja tarkastuspöytäkirjan mukaan.

17 Käytönaikaiset tarkastukset Vuosihuollot, niissä käytettävät materiaalit, asennukset ja testaukset sekä suunnitelmat huollon toteuttamiseksi. Vuosittaiset normaalit laite ja kone tarkastukset, esim. nostimet. Henkilöstön tarkistukset.

18 Tarkastuksilla työllistävä vaikutus Manufacturer Vendor Utility Authority Fist party inspections Voluntary Third party inspections Authorized Third party inspections Second party Inspections procurement inspections Second party Inspections quality control

19 Kontakteja ja lisätietoa Fennovoima Juha Miikkulainen, Jari Lyytikäinen, Laitostoimittaja Rusatom Overseas Hanhikivi-1 NPP Project St. Petersburg, Chaikovskogo Street 1, Russia Contact person: Anna Ostanina, p
