KÄYTTÖOHJE EH-GSM-SECU

Transkriptio

1 KÄYTTÖOHJE EH-GSM-SECU

2

3 SISÄLLYSLUETTELO: 1 1. Langaton GSM Kotihälytin Pikaohje A. Asennus... B. Hälyttimen asetukset numeerisella käyttölaitteella Puhelinnumeroiden asettelu Tekstiviestit Ääniviestin asettelu Hälytyssireenin soittoaika Salasanan asettelu Lisälaitteiden käyttöönotto Reaaliaikakellon asettelu ACF-itsetestaustoiminnan käyttöönotto Automaattinen vartiointiliikkeen palvelun aktivointi numeerisella asettelulaitteella tai SMS-tekstiviestillä... C. Järjestelmän päivittäinen käyttö... D. Ylläpito ja huolto Laajemmat käyttöohjeet Yleisesittely uusista EH-GSM0x-SECU laitteen ominaisuuksista... Asennus ja opastus... A. Asennus... B. Hälyttimen asetukset langattomalla numeerisella käyttölaitteella ja SMS tekstiviestein Puhelinnumeroiden asettelu Tekstiviestit ja automaattinen vartiointiliikkeen palvelun aktivointi Ääniviestin asettelu Hälytyssireenin käyttö Hälytyssireenin soittoaika Salasanan asettelu Tehdasasetusten palautus Lisälaitteiden käyttöönotto Pakolliset asettelut Usein käytetyt asettelut Harvoin käytetyt asettelut Komentolistaus (SMS tekstiviestein) Tehdasasetukset Erikoisasetukset... C. Järjestelmän päivittäinen käyttö... D. Ylläpito ja huolto... E. Järjestelmän ominaisuudet... F. Langaton liiketunnistin. Käyttöohje... G. Langaton savuilmaisin. Käyttöohje

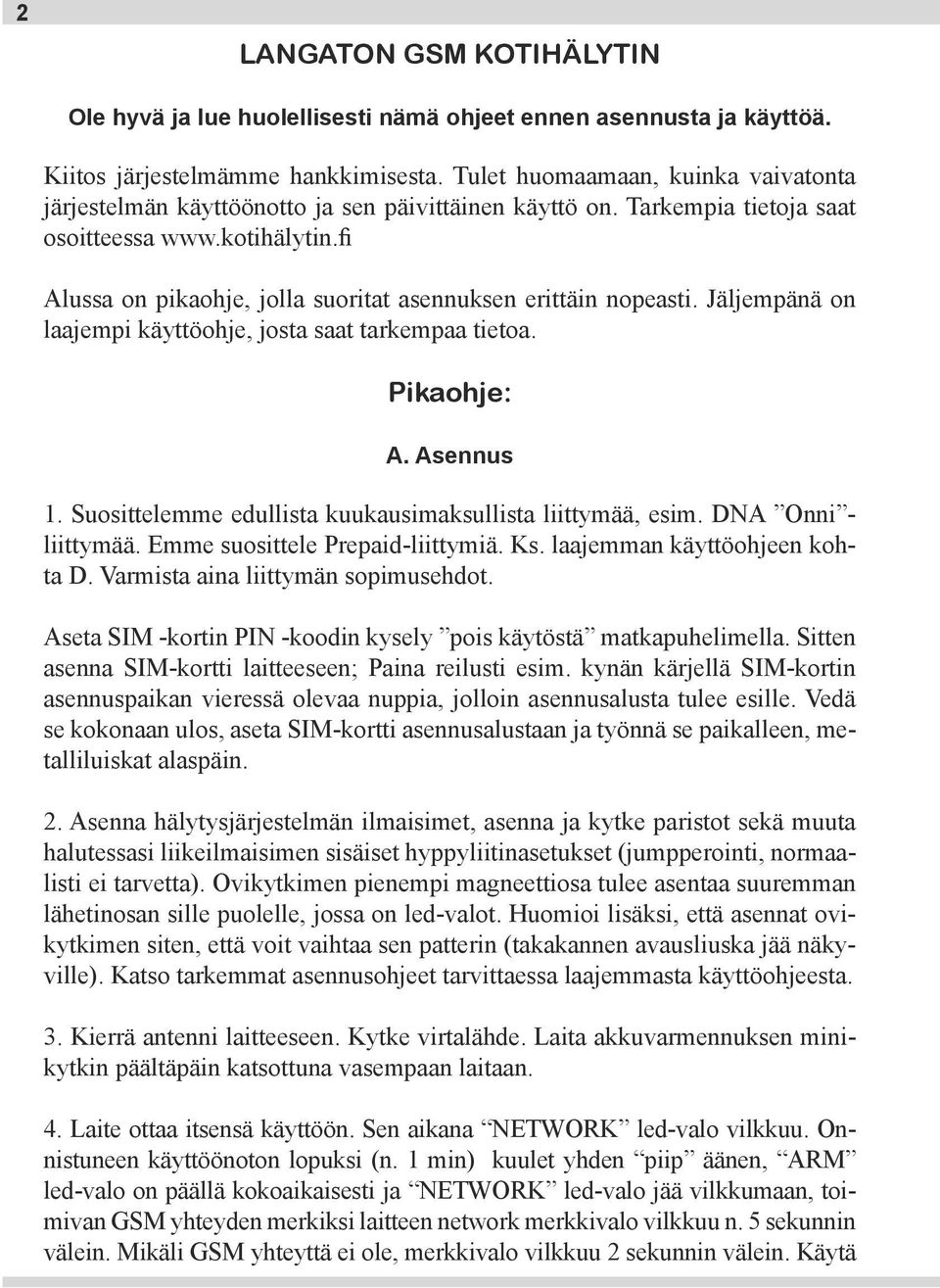

4 2 LANGATON GSM KOTIHÄLYTIN Ole hyvä ja lue huolellisesti nämä ohjeet ennen asennusta ja käyttöä. Kiitos järjestelmämme hankkimisesta. Tulet huomaamaan, kuinka vaivatonta järjestelmän käyttöönotto ja sen päivittäinen käyttö on. Tarkempia tietoja saat osoitteessa Alussa on pikaohje, jolla suoritat asennuksen erittäin nopeasti. Jäljempänä on laajempi käyttöohje, josta saat tarkempaa tietoa. Pikaohje: A. Asennus 1. Suosittelemme edullista kuukausimaksullista liittymää, esim. DNA Onni - liittymää. Emme suosittele Prepaid-liittymiä. Ks. laajemman käyttöohjeen kohta D. Varmista aina liittymän sopimusehdot. Aseta SIM -kortin PIN -koodin kysely pois käytöstä matkapuhelimella. Sitten asenna SIM-kortti laitteeseen; Paina reilusti esim. kynän kärjellä SIM-kortin asennuspaikan vieressä olevaa nuppia, jolloin asennusalusta tulee esille. Vedä se kokonaan ulos, aseta SIM-kortti asennusalustaan ja työnnä se paikalleen, metalliluiskat alaspäin. 2. Asenna hälytysjärjestelmän ilmaisimet, asenna ja kytke paristot sekä muuta halutessasi liikeilmaisimen sisäiset hyppyliitinasetukset (jumpperointi, normaalisti ei tarvetta). Ovikytkimen pienempi magneettiosa tulee asentaa suuremman lähetinosan sille puolelle, jossa on led-valot. Huomioi lisäksi, että asennat ovikytkimen siten, että voit vaihtaa sen patterin (takakannen avausliuska jää näkyville). Katso tarkemmat asennusohjeet tarvittaessa laajemmasta käyttöohjeesta. 3. Kierrä antenni laitteeseen. Kytke virtalähde. Laita akkuvarmennuksen minikytkin päältäpäin katsottuna vasempaan laitaan. 4. Laite ottaa itsensä käyttöön. Sen aikana NETWORK led-valo vilkkuu. Onnistuneen käyttöönoton lopuksi (n. 1 min) kuulet yhden piip äänen, ARM led-valo on päällä kokoaikaisesti ja NETWORK led-valo jää vilkkumaan, toimivan GSM yhteyden merkiksi laitteen network merkkivalo vilkkuu n. 5 sekunnin välein. Mikäli GSM yhteyttä ei ole, merkkivalo vilkkuu 2 sekunnin välein. Käytä

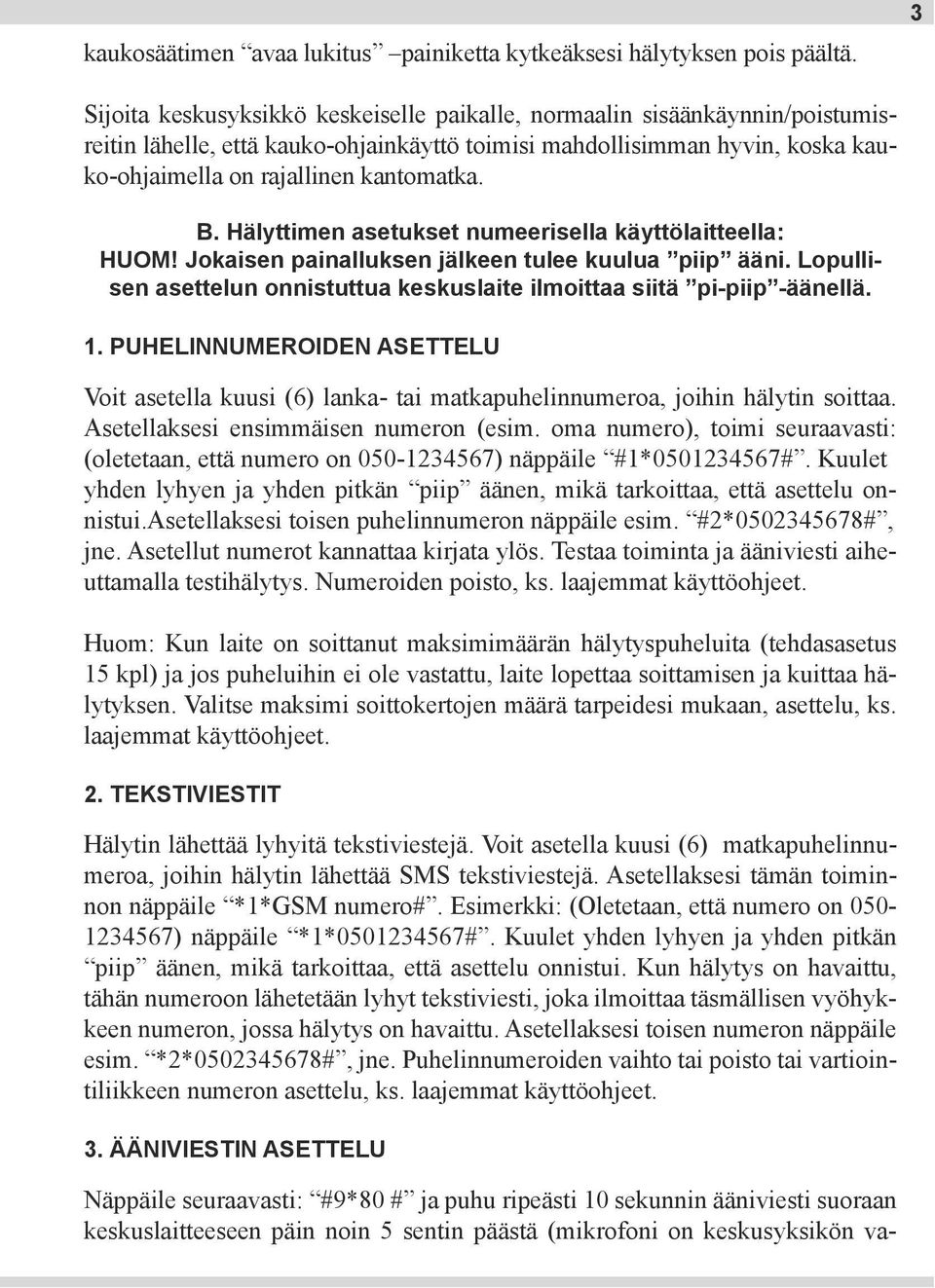

5 kaukosäätimen avaa lukitus painiketta kytkeäksesi hälytyksen pois päältä. 3 Sijoita keskusyksikkö keskeiselle paikalle, normaalin sisäänkäynnin/poistumisreitin lähelle, että kauko-ohjainkäyttö toimisi mahdollisimman hyvin, koska kauko-ohjaimella on rajallinen kantomatka. B. Hälyttimen asetukset numeerisella käyttölaitteella: HUOM! Jokaisen painalluksen jälkeen tulee kuulua piip ääni. Lopullisen asettelun onnistuttua keskuslaite ilmoittaa siitä pi-piip -äänellä. 1. PUHELINNUMEROIDEN ASETTELU Voit asetella kuusi (6) lanka- tai matkapuhelinnumeroa, joihin hälytin soittaa. Asetellaksesi ensimmäisen numeron (esim. oma numero), toimi seuraavasti: (oletetaan, että numero on ) näppäile #1* #. Kuulet yhden lyhyen ja yhden pitkän piip äänen, mikä tarkoittaa, että asettelu onnistui.asetellaksesi toisen puhelinnumeron näppäile esim. #2* #, jne. Asetellut numerot kannattaa kirjata ylös. Testaa toiminta ja ääniviesti aiheuttamalla testihälytys. Numeroiden poisto, ks. laajemmat käyttöohjeet. Huom: Kun laite on soittanut maksimimäärän hälytyspuheluita (tehdasasetus 15 kpl) ja jos puheluihin ei ole vastattu, laite lopettaa soittamisen ja kuittaa hälytyksen. Valitse maksimi soittokertojen määrä tarpeidesi mukaan, asettelu, ks. laajemmat käyttöohjeet. 2. TEKSTIVIESTIT Hälytin lähettää lyhyitä tekstiviestejä. Voit asetella kuusi (6) matkapuhelinnumeroa, joihin hälytin lähettää SMS tekstiviestejä. Asetellaksesi tämän toiminnon näppäile *1*GSM numero#. Esimerkki: (Oletetaan, että numero on ) näppäile *1* #. Kuulet yhden lyhyen ja yhden pitkän piip äänen, mikä tarkoittaa, että asettelu onnistui. Kun hälytys on havaittu, tähän numeroon lähetetään lyhyt tekstiviesti, joka ilmoittaa täsmällisen vyöhykkeen numeron, jossa hälytys on havaittu. Asetellaksesi toisen numeron näppäile esim. *2* #, jne. Puhelinnumeroiden vaihto tai poisto tai vartiointiliikkeen numeron asettelu, ks. laajemmat käyttöohjeet. 3. ÄÄNIVIESTIN ASETTELU Näppäile seuraavasti: #9*80 # ja puhu ripeästi 10 sekunnin ääniviesti suoraan keskuslaitteeseen päin noin 5 sentin päästä (mikrofoni on keskusyksikön va-

6 4 semmassa alalaidassa). Ääniviesti voi olla esim. Tämä on hälytys Matti Meikäläisen talosta Puistokatu 3b, Vantaa, ilmoita hälytyksestä eteenpäin. Valitse ääniviesti hälytysjärjestelmään liitettyjen laitteiden mukaisesti. Ääniviestissä on taustaääni, joka erottaa kotihälyttimen viestin tavallisen puhelun äänestä tai vahingossa soitetusta puhelusta. 4. HÄLYTYSSIREENIN SOITTOAIKA Hälyttimen tehdasaseteltu sireenin soittoaika on kaksi minuuttia. Voit asetella hälytyssireenin soittoajan käyttölaitteella seuraavasti; Näppäile #9*52??# jossa?? merkki tarkoittaa soittoajan pituutta minuutteina (01-99 min). Jos esimerkiksi haluat, että sireeni soi 5 minuuttia hälytyksestä, näppäile #9*5205#. Kuulet yhden lyhyen ja yhden pitkän piip äänen, joka tarkoittaa, että asettelu onnistui. Jos haluat, että sireeni soi niin pitkään kuin mahdollista, näppäile #9*52*#. Sireeni soi nyt niin pitkään, kunnes hälytys on kuitattu vastaanotetuksi ja tai järjestelmä on poiskytketty hälytystilasta tai tilaa on alettu kuunnella painamalla puhelimen 1 -näppäintä (ks. kohta C, etäkäyttötoiminnat). Jos haluat, että sireeni ei soi (ns. hiljainen hälytys ), näppäile #9*5200#. Jos et halua sireenin merkkiääntä kytkiessäsi järjestelmän päälle/pois/kuorivalvontatilaan, näppäile #9*30. Palauttaaksesi merkkiäänen näppäile #9*31#. 5. SALASANAN ASETTELU Hälyttimen tehdasaseteltu salasana on Sinun tulee muuttaa salasana, että luvattomia käyttöjä ei tapahdu. Jos esimerkiksi haluat muuttaa salasanaksi 1357, näppäile #7*1357#. Pidä salasanastasi hyvää huolta. Säilytä numeerinenkäyttölaite erillään keskuslaitteesta. HUOM! Salasana ei saa sisältää 0 -numeroa. 6. LISÄLAITTEIDEN KÄYTTÖÖNOTTO Huomioi, että mikäli sinulla on valmiiksi ohjelmoidut ilmaisimet, sinun EI tarvitse suorittaa näitä asetteluja. Mikäli kuitenkin lisäät ilmaisimia tai uudelleen ohjelmoit ilmaisimien toimintoja, käytä seuraavia ohjeita: Voit liittää lisälaitteita helposti: Lisäilmaisimen käyttöönotto: Näppäile numeerisella käyttölaitteella seuraavasti: #9*90 salasana+vyöhyke+tyyppi+hälytystila#. Muista, että vyöhykkeitä on 1-32 kpl, valmiiksi ohjelmoitujen kotihälytinpakettien mukana tulleet ilmaisimet on yleensä ohjelmoitu paikasta 1 eteenpäin. Ei haittaa, vaikka vyöhykkeiden väliin jäisi tyhjää, joten jos sinulla on valmiiksi ohjelmoidussa

7 paketissa vähemmän kuin seitsemän ilmaisinta, seuraavat ohjeet soveltuvat aina. Seuraavissa esimerkeissä on oletuksena, että salasana on Esim. Lisä PIR-ilmaisimen käyttöönotto: vyöhyke esim. 08, tyyppi 02 (PIR), hälytystila on 2 (Täysvalvontatila), näppäile siis #9* # jonka jälkeen sinun tulee lähettää hälytyssignaali liitettävästä ilmaisimesta keskuslaitteelle esim. liikkumalla liikeilmaisimen edessä niin kauan, että siinä oleva merkkivalo välähtää. Tällöin keskusyksikkö tunnistaa uuden laitteen ja asettelee sen kaukosäätimeksi tai ilmaisimeksi, kuuluu pi-piip. Testaa toiminta. 2. Esim. Lisä ovi-ilmaisimen käyttöönotto: vyöhyke esim. 09, tyyppi 03 (Ovi-ilmaisin), hälytystila on 1 (Kuorivalvontatila), näppäile siis #9* # jonka jälkeen sinun tulee lähettää hälytyssignaali liitettävästä ilmaisimesta keskuslaitteelle esim. avaamalla magneettiliitos siten, että ilmaisimessa oleva merkkivalo välähtää. Tällöin keskusyksikkö tunnistaa uuden laitteen ja asettelee sen ilmaisimeksi, kuuluu pi-piip. Testaa toiminta. 3. Esim. Lisä savuilmaisimen käyttöönotto: vyöhyke esim. 10, tyyppi 04 (Savuilmaisin), hälytystila on 3 (Jatkuva), näppäile siis #9* # jonka jälkeen sinun tulee lähettää hälytyssignaali liitettävästä ilmaisimesta keskuslaitteelle painamalla laitteen test painiketta. Tällöin keskusyksikkö tunnistaa uuden laitteen ja asettelee sen ilmaisimeksi, kuuluu pipiip. Testaa toiminta. Kun ilmaisimet on aseteltu, testaa toiminta siten, että saat esim. tekstiviestin oikeista vyöhykkeistä. Huom: Samassa tekstiviestissä voi tulla monta ilmoitusta yhdessä viestissä, tällöin eri ilmoitukset on eroteltu järjestysnumeroin, ja järjestysnumeron jälkeen on keskusyksikön reaaliaikakellonaika ja ilmoituksen sisältö, esim: System message(total 02 records): 1# 01:53,Remote Control,Armed,Remote 02; 2# 01:54,Pir Sensor,Alarm,zone 02(Olohuone); Jossa: System message(total 02 records): = Kaikkien viestien alussa oleva ilmoitus, jossa ilmoitetaan myös kuinka monta erillistä viestiä ilmoitus sisältää 1 = samassa SMS viestissä olevien viestien järjestysluku (1) # = välimerkki 01:53 = keskusyksikön reaaliaikakellon aika (ilmoitukselle nro 1) Remote control = ilmoittavan laitteen tyyppi, tässä tapauksessa Kauko-ohjain Armed = ilmoitus, tässä tapauksessa Hälytysvalmius viritetty Remote 02 = Ilmoittavan laitteen vyöhyke numero, tässä tapauksessa Kauko-ohjain nro 2 2 = samassa SMS viestissä olevien viestien järjestysluku (2) # = välimerkki 01:54 = keskusyksikön reaaliaikakellon aika (ilmoitukselle nro 2) Pir sensor = ilmoittavan laitteen tyyppi, tässä tapauksessa Liikeilmaisin 5

8 6 Alarm = ilmoituksen tyyppi, tässä tapaukseesa alarm eli hälytys zone 02 = Ilmoittavan laitteen vyöhyke numero, tässä tapauksessa vyöhyke nro 2 (Olohuone) = vyöhykkeen selväkieliteksti (vain mikäli on aseteltu (ks. laajemmat käyttöohjeet, kohta 12. KOMENTOLISTAUS SMS TEKSTIVIESTEIN) Huom! Savuilmaisimen, jäätymisvaaran ja kosteusvahdin tulee antaa GSM- jatkohälytys 24h/7pv, eli aina kun järjestelmä on käyttövalmiudessa (=Jatkuva). Testaa toiminta. Muut laitteiden ja kauko-ohjaimien lisäykset ja poistot, ks. ohjeet laajemmista käyttöohjeista. 7. Reaaliaikakellon asettelu KOMENTO: #9*89+Salasana+6 numeroinen aika+# Aseta keskusyksikön reaaliaikakello oikeaan aikaan: (h/min/sec, esim.:093000, näppäile esim. #9* #, jolloin kello asettuu aikaan 09:30:00). Huom. Reaaliaikakello resetoituu, mikäli järjestelmä otetaan täysin jännitteettömäksi, kaikki led-valot sammuneet (virtalähde pois päältä ja akkukäytön minikytkin laitteen takakannessa OFF-asennossa oikeassa laidassa tai akku muuten tyhjentynyt). Tällöin reaaliaikakellon aika täyttyy asetella uudestaan. 8. ACF-itsetestaustoiminnan käyttöönotto - Järjestelmässä on SMS tekstiviesti testi-ilmoitus jolla voidaan säännöllisesti varmistua järjestelmän olevan gsm-verkossa. - Jos järjestelmä ei saa vastaanotettua signaalia joltakulta ilmaisimelta tietyn aseteltavan ajan kuluessa, keskusyksikkö lähettää SMS tekstiviestillä Itse-testi virheilmoituksen (ACF = Alive Check Function, toimintakunnon tarkastus toiminto.). Huom. Vain ilmaisimet, joissa ACF ominaisuus, ominaisuus on selvästi merkattu laitteiden pakkauksiin vihreällä tarralla, sekä laitteiden viivakooditarrassa on tyyppimerkinnässä pääte -SECU. Mikäli haluat käyttää laitteiden itsetestaustoimintoa, sinun tulee asetella itsetestaus viestien lähetys ajankohta, sekä asetella reaaliaikakello oikeaan aikaan (ks. kohta 7). Itse testaus lähetyksen ajankohdan asettelu: KOMENTO: #9*96+Salasana+4 numeroinen aika+# Aseta ACF itsetestaustoiminnan viestien lähetysajankohta: (h/min, esim.:0945, näppäile esim. #9* #, jolloin viestien lähetys asettuu aikaan 09:45) Voit halutessasi asetella ACF toiminnon PÄÄLLE tai POIS vyöhykekohtaisesti eli ilmaisinkohtaisesti. On suositeltavaa tarkastaa, että lähetyksen kiertoväli on sopiva, tehdas asetus on 30 päivää, voit asetella tarkkailujakson kaikille vyöhykkeille samaksi tai vyöhykekohtaisesti eli ilmaisinkohtaisesti (01~99 päivää), ks. laajemmat käyttöohjeet, ASETTELUT (kohdat 9-11).

9 7 9. Automaattinen Vartiointiliikkeen palvelun aktivointi numeerisella asettelulaitteella tai SMS tekstiviestillä. Katso laajemmat käyttöohjeet, kohta B.2. C. Järjestelmän päivittäinen käyttö: 1. Voit aktivoida järjestelmäsi hälytystilaan painamalla kaukosäätimen Lukko painiketta. Vaihtoehtoisesti voit aktivoida laitteen soittamalla laitteen numeroon tai lähettämällä siihen tekstiviestin ja sitten toimimalla, kuten on neuvottu kohdassa Etäkäyttötoiminnat. 2. Voit asetella laitteen lepotilaan painamalla laitteen Avaa lukitus painiketta, soittamalla laitteen numeroon tai lähettämällä siihen tekstiviestin ja sen jälkeen toimimalla, kuten kohdassa Etäkäyttötoiminnat neuvotaan. 3. Yötilaan ts. kuorivalvontatilaan asettelu tapahtuu kauko-ohjaimen Kaiutin ja rasti -painikkeesta, kuulet äänen pi-piip. Tällöin liiketunnistimet eivät ole hälytystilassa, mutta ovi- ja ikkuna-ilmaisimet ovat. HUOM: Tehdasasetuksena on, että kauko-ohjaimien toimintatilan vaihdoista (em. kohdat 1-3) tulee tekstiviesti ilmoitukset käyttäjille ja mahdollisesti asetellulle vartiointiliikkeelle (suositus toimintavarmuuden optimoimiseksi). Näiden viestien lähetys on luonnollisesti maksullista (esim : DNA Onni S, kotimaan normaalihintaiset tekstiviestit 0,0690 /kpl), joten jos käytät tätä toimintoa, tarkista operaattoriltasi, minkä tyyppinen liittymä on edullisin tapauksessasi. Mikäli haluat, ettei näitä ilmoituksia tule, voit muuttaa asetusta, ks. Laajemmat käyttöohjeet kohta 10. USEIN KÄYTETYT ASETTELUT 4. Hätäkutsuna toimii kauko-ohjaimen Salama -painike (tai rinnakkaismallissa Hälytyskello painike). Tästä tulee hälytyssoitto ja tekstiviesti EMER- GENCE!!!!! 5. Jos laite soittaa hälytyksen tai sinä soitat laitteeseen (tällöin alkuun tulee näppäillä järjestelmän salasana), käytä seuraavia komentoja puhelimellasi: # = Kuittaa hälytys. 1 = Voit kuunnella hälyttimen ympäristöä 20 sekunnin ajan, uusi painallus on 20 sekuntia lisäaikaa. (Huom. tällöin sireeni lakkaa soimasta, että kuulet mitä tilassa tapahtuu) 2 = Voit kytkeä sireenin soimaan. (Huom. Sireeni alkaa nyt soimaan, vaikka muutoin keskuslaite olisi ohjelmoitu ns. hiljaiselle häly

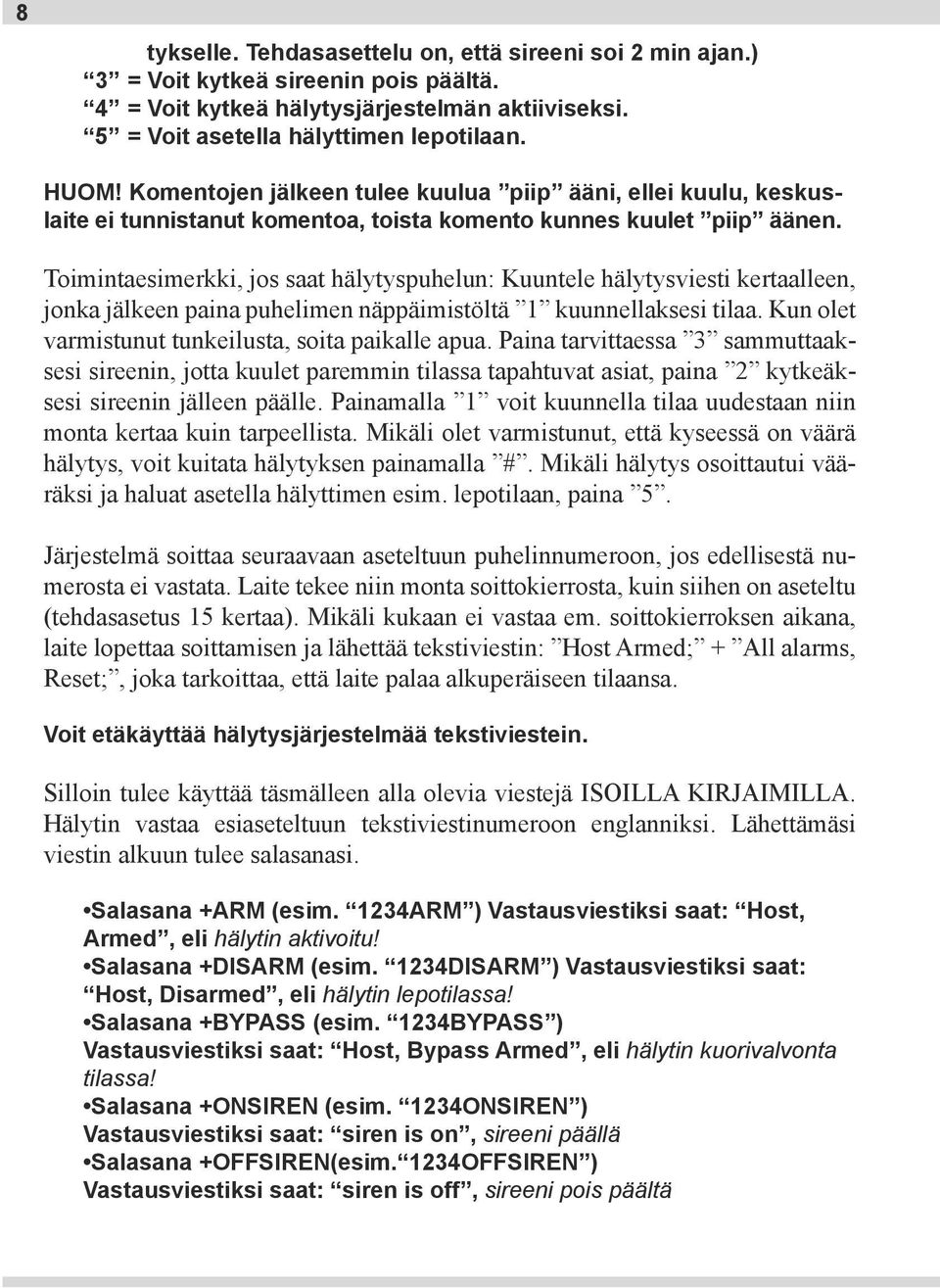

10 8 tykselle. Tehdasasettelu on, että sireeni soi 2 min ajan.) 3 = Voit kytkeä sireenin pois päältä. 4 = Voit kytkeä hälytysjärjestelmän aktiiviseksi. 5 = Voit asetella hälyttimen lepotilaan. HUOM! Komentojen jälkeen tulee kuulua piip ääni, ellei kuulu, keskuslaite ei tunnistanut komentoa, toista komento kunnes kuulet piip äänen. Toimintaesimerkki, jos saat hälytyspuhelun: Kuuntele hälytysviesti kertaalleen, jonka jälkeen paina puhelimen näppäimistöltä 1 kuunnellaksesi tilaa. Kun olet varmistunut tunkeilusta, soita paikalle apua. Paina tarvittaessa 3 sammuttaaksesi sireenin, jotta kuulet paremmin tilassa tapahtuvat asiat, paina 2 kytkeäksesi sireenin jälleen päälle. Painamalla 1 voit kuunnella tilaa uudestaan niin monta kertaa kuin tarpeellista. Mikäli olet varmistunut, että kyseessä on väärä hälytys, voit kuitata hälytyksen painamalla #. Mikäli hälytys osoittautui vääräksi ja haluat asetella hälyttimen esim. lepotilaan, paina 5. Järjestelmä soittaa seuraavaan aseteltuun puhelinnumeroon, jos edellisestä numerosta ei vastata. Laite tekee niin monta soittokierrosta, kuin siihen on aseteltu (tehdasasetus 15 kertaa). Mikäli kukaan ei vastaa em. soittokierroksen aikana, laite lopettaa soittamisen ja lähettää tekstiviestin: Host Armed; + All alarms, Reset;, joka tarkoittaa, että laite palaa alkuperäiseen tilaansa. Voit etäkäyttää hälytysjärjestelmää tekstiviestein. Silloin tulee käyttää täsmälleen alla olevia viestejä ISOILLA KIRJAIMILLA. Hälytin vastaa esiaseteltuun tekstiviestinumeroon englanniksi. Lähettämäsi viestin alkuun tulee salasanasi. Salasana +ARM (esim. 1234ARM ) Vastausviestiksi saat: Host, Armed, eli hälytin aktivoitu! Salasana +DISARM (esim. 1234DISARM ) Vastausviestiksi saat: Host, Disarmed, eli hälytin lepotilassa! Salasana +BYPASS (esim. 1234BYPASS ) Vastausviestiksi saat: Host, Bypass Armed, eli hälytin kuorivalvonta tilassa! Salasana +ONSIREN (esim. 1234ONSIREN ) Vastausviestiksi saat: siren is on, sireeni päällä Salasana +OFFSIREN(esim. 1234OFFSIREN ) Vastausviestiksi saat: siren is off, sireeni pois päältä

11 Salasana +CHECK (esim. 1234CHECK ) Vastausviestiksi saat: Host, Armed, hälytin aktivoitu! TAI Host, Disarmed, hälytin lepoti lassa, TAI Host, Bypass Armed eli hälytin kuorivalvonta tilassa!, riippuen hälyttimen kulloisestakin tilasta. 9 D. Ylläpito ja huolto: HÄLYTYSJÄRJESTELMÄN TESTIKÄYTTÖ JA YLLÄPITO: On tärkeää, että testaat käyttöönotetun järjestelmän toiminnan useita kertoja varmistaaksesi, että kaikki asetukset on nyt tehty oikein ja järjestelmä toimii juuri haluamallasi tavalla. On myös tärkeää, että testaat järjestelmän säännöllisesti varmistaaksesi sen oikean toiminnan. Kaikki turvajärjestelmät tarvitsevat ylläpitoa ja huoltoa. Huoltotoimenpiteenä tulee testata laiteet säännöllisin väliajoin (esim. 1-3 kuukauden välein) ja tarkastaa esim. kävelytestillä, että pattereissa on virtaa. Katso tarkemmat ohjeet laajemmista käyttöohjeista. Mikäli matkustat ulkomaille, kannattaa harkita hälytyssoitto puhelinnumeron poistamista, jolloin käytössä tulee olla vain tekstiviestin lähetys määritettyyn numeroon. Tämä siksi, että mikäli hälytyssoittoon ei vastata tai määritetty numero ei ole muuten tavoitettavissa, keskusyksikkö soittaa niin kauan määritettyyn numeroon, kunnes siihen vastataan ja hälytys kuitataan. Tästä johtuen ulkomaisen operaattorin mahdolliset automaattiset vastaukset hälytys soittoon saattavat aiheuttaa odottamattomia puhelumaksuja operaattoreilta. Hälytys tekstiviesti sen sijaan lähetetään vain kertaalleen/hälytystilanne. Tekstiviestin saatuasi voit etäkäyttää laitetta kuitenkin täysin samalla tavalla, kuin on esitetty edellä kohdassa Voit etäkäyttää hälytysjärjestelmää tekstiviestein Laajemmat käyttöohjeet: Yleisesittely esittely EH-GSM0x-SECU laitteen ominaisuuksista. 1. Ilmaisimien alhaisesta patterijännitteestä muistutus SMS tekstiviestillä (niistä ilmaisimista, joissa on kyseinen toiminto. LBVR = Low Battery Voltage Remind). 2. Voidaan asetella 6 kpl hälytyspuhelinnumeroita, joihin laite soittaa. Lisäksi voidaan asetella 6 kpl SMS hälytystekstiviestinumeroita (esim. GSM numeroita, tai vartiointiliikkeen numero*) joihin laite lähettää tekstiviestejä. Kun järjestelmä hälyttää, se lähettää SMS tekstiviestihälytyksen ensin, jos joku SMS hälytystekstiviestinumeropaikoista (1 6) on tyhjä, laite lähettää SMS tekstiviestihälytyksen aina seuraavaan ohjelmoituun SMS hälytystekstiviestinumeroon; Kun SMS hälytystekstiviestit on lähetetty laite soittaa hälytyspuhelun ympyrämäisesti asetettuihin hälytyspuhelinnumeroihin (1 6 kpl). Jos joku hälytyspuhelinnumeropaikoista (1 6) on tyhjä, laite

12 10 soittaa hälytyksen aina seuraavaan ohjelmoituun hälytyspuhelinnumeroon. Maksimisoittokertojen määrä voidaan asetella 1 99 kpl, tehdasasetus on 15 soittoa. *Voit asetella vartiointiliikkeen vastaanottavan numeron, mikäli olet tehnyt palvelusopimuksen ko. vartiointiliikkeen kanssa. ks. palvelusopimuksen teko-ohje nettisivuiltamme 3. Hälytyspuhelinnumerot ja SMS hälytystekstiviestinumerot voidaan asetella joko numeerisella asettelulaitteella tai SMS tekstiviesteillä. 4. Järjestelmässä on SMS tekstiviesti testi ilmoitus jolla voidaan säännöllisesti varmistua järjestelmän olevan gsm-verkossa. 5. Jos järjestelmä ei saa vastaanotettua signaalia joltakulta ilmaisimelta tietyn aseteltavan ajan kuluessa, keskusyksikkö lähettää SMS tekstiviestillä Itse-testi virheilmoituksen (ACF = Alive Check Function, toimintakunnon tarkastus toiminto.). Voit halutessasi asetella ACF toiminnon PÄÄLLE tai POIS vyöhykekohtaisesti eli ilmaisinkohtaisesti sekä asetella tarkkailujakson vyöhykekohtaisesti eli ilmaisinkohtaisesti (01~99 päivää), tehdasasetus on 30 päivää. 6. Lähettää kaikki tietyn ajan sisällä tulleet hälytykset ja muut tapahtumat samassa SMS tekstiviestissä. 7. Voidaan määrittää tarkempi nimi eri ilmaisimille, jonka laite lähettää tekstiviestissä, tekstin pituus enintään 15 merkkiä. Esim. Lastenhuone. 8. Liitetyt ilmaisimet erotellaan erityyppisiksi tyyppikoodilla, jolloin hälytystekstiviestissä lukee selväkielellä ilmaisimen tyyppi. 9. Reaaliaikakello, jonka aika näkyy tekstiviesteissä ja jonka mukaan esim. määritetään testiilmoituksen lähettämisaika. (Resetoituu, jos laite otetaan täysin jännitteettömäksi eli virtalähde pois ja akkuvarmennus pois. Ei resetoidu, mikäli akkuvarmennus päällä ja virransyöttö ei ole poissa liian pitkää aikaa, yli 24h) 10. SMS tekstiviestilähetysten tärkeysjärjestys määräytyy uusimman tulleen hälytyksen mukaan. Toimii seuraavasti: Kun mikä tahansa ilmaisin hälyttää, järjestelmä lähettää siitä tekstiviestit ohjelmoituihin numeroihin ja sen jälkeen soittaa hälytyspuhelun/-puheluita ohjelmoituihin numeroihin. Mikäli joku toinen ilmaisin tai sama ilmaisin hälyttää uudelleen, järjestelmä pysäyttää puhelinsoittokierroksen ja lähettää juuri tulleen uusimman hälytyksen tekstiviestin ja sen jälkeen soittaa hälytyspuhelun/-puheluita ohjelmoituihin numeroihin. Tämä toistuu niin kauan, kunnes hälytys kuitataan tai järjestelmä aktivoidaan pois hälytystilasta. Asennus ja opastus: Hälytysjärjestelmäsi toimii GSM-matkapuhelinverkossa ja voi soittaa erillisiin lanka- tai matkapuhelinnumeroihin hälytystiedotteen (1-6 kpl eri numeroita). Halutessasi se lähettää myös yksilöidyt hälytystekstiviestit haluamiisi matkapuhelinnumeroihin (1-6 kpl eri numeroita). Lisäksi laitteella voi ohjata kodin laitteita langattomien pistorasiareleiden avulla. Hälyttimesi ilmoittaa myös kiinteistösi mahdollisesta sähkökatkoksesta ja sähkön palautumisesta tekstiviestillä automaattisesti. Laitepaketti 1:n mukana tulee yksi liikeilmaisin, yksi ovi-ilmaisin (lisäilmaisimia on saatavilla erikseen), yksi sireeni, neljä kauko-ohjainta, numeerinen asettelulaite ja virtalähde. Laitteessa on sisäänrakennettu akkuvarmennus. Voit myös liittää järjestelmään langattomia lisälaitteita; esim. savuilmaisimen tai jäätymisestä varoittavan hälyttimen. Lisäksi voit liittää järjestelmään langattomia puhelulla tai tekstiviestillä ohjattavia pistorasiareleitä, joihin voit halutessasi liittää esim. lämmityksen, valaistuksen, tai jopa kodin kylmävesiverkoston sulkuventtiilin mahdollisten vesivuotovaurioiden rajoittamiseksi. Tämä järjestelmä tarvitsee toimiakseen GSM SIM-kortin. Normaalikäytössä kuukausittaiset puhelu ja tekstiviestimäärät jäävät erittäin vähäisiksi.

13 11 HUOM! Sinun tulee asetella SIM-kortin PIN-koodin kysely pois käytöstä tilaan. Muuten laite ei voi avata GSM-yhteyttä. Voit tehdä tämän helposti matkapuhelimen asetuksista (esimerkki Nokia- mallistosta: Asetukset -> Suojausasetukset -> PIN-koodin kysely -> Ei käytössä). SIMkortin liittymän puhelinnumero: (voit halutessasi kirjata sen myös johonkin toiseen paikkaan). Kun talletat puhelinnumeron puhelimesi muistiin, esim. nimellä Kotihälytin, näkyy tämä puhelimessasi soittajana tai tekstiviestin lähettäjänä myöhemmin. On tärkeää, että pidät SIM-kortin puhelinnumeron luottamuksellisena ja ehkä haluat määritellä sen salaiseksi, jotta voit turvata hälytysjärjestelmäsi (kuukausimaksullisessa liittymässä voit määritellä sen salaiseksi ottaessasi liittymän). SIM-kortissa ei saa olla myöskään tekstiviestien lähetysestoja maksullisiin puhelinnumeroihin, muuten paluu tekstiviestit eivät ehkä tule puhelimeesi. On myös tärkeää vaihtaa hälytysjärjestelmän salasana jäljempänä olevien ohjeiden mukaan. Hälytysjärjestelmän mukana tulevat kaukosäätimet ovat järjestelmän päälle- ja poiskytkemistä, yötoimintoon kytkemistä ja paniikkihälytystä varten. Suhtaudu kaukosäätimiin kuten auton kaukosäätimeen ja muihin avaimiin, eli säilytä ne huolellisesti. A. Asennus On tärkeää noudattaa seuraavia ohjeita saavuttaaksesi oikean toimivuuden uudelle järjestelmällesi. 1. Laita GSM SIM-kortti keskuslaitteen kyljessä olevaan asennuspaikkaan, jossa lukee SIM. Paina reilusti esim. kynän kärjellä SIM-kortin asennuspaikan vieressä olevaa nuppia, jolloin asennusalusta tulee esille. Vedä se kokonaan ulos ja aseta SIM-kortti paikalleen. Työnnä asennusalusta huolellisesti takaisin laitteen sisään ja paina se pohjaan asti. Asennusalusta menee sisään vain oikeinpäin, SIM-kortin metalliluiskat alaspäin, joten sinun ei tarvitse painaa kovasti. Käyttöönotto-ohje hälytysjärjestelmääsi 2. Asenna hälytysjärjestelmän ilmaisimet sen mukaan, miten olet ajatellut suojata kiinteistösi. Lisäilmaisimia on saatavissa järjestelmään. Vinkki; Kannattaa suojata kaikki sisäänkäyntiovet ovi-ilmaisimilla. Voit myös halutessasi suojata usein käyttämäsi tuuletusikkunat tms. ikkunat samoilla ilmaisimilla. Liiketunnistimet kannattaa asentaa kaikkiin tiloihin, joissa tunkeilijat voivat liikkua. Liiketunnistin tulee asentaa paikkaan, jossa se ei joudu suoraan auringonpaisteeseen turhien hälytysten ehkäisemiseksi. Ovi-ilmaisin asennetaan tarralla ja siten, etteivät ilmaisimen osat jää oven väliin. Muuten sen asennuksessa voi käyttää mielikuvitusta. Tärkeää on vain se, että asennat laitteen siten, että voit vaihtaa patterin, eli takakannen avausliuska jää näkyville. Pienempi magneetti kiinnitetään tarralla ja/tai ruuveilla n mm päähän suuremman lähetinosan siitä kyljestä, jossa on led-valot. Kytke liikeilmaisimen ( = PIR -ilmaisin) sisäinen valkoinen miniliitin sille varattuun paikkaan, jolloin se saa käyttöjännitteen paristoilta. LAITE ON KÄYTTÖVALMIS TEHDASASETTELUIN, mutta halutessasi voit muuttaa liikeilmaisimen herkkyyttä sisäisellä hyppyliittimellä ( ts. jumpperilla eli siltausnastalla), mikäli va-

14 12 littu ilmaisumatka ei sovi asennettavaan tilaan (useimmiten tehdasasetettu kantomatka on sopiva). Lisäksi voit muuttaa sisäisellä hyppyliittimellä ( test/use ) ilmaisimen uudelleenreagoimisaikaa testitilasta energiansäästötilaan. Tehdasasetuksena on testitila, jossa uudelleenreagoimisaika on n. 20 sekuntia. Energiansäästötilassa uudelleenreagoimisaika on n. 110/195 (liikeilmaisimen mallista riippuen) sekuntia. Katso tarvittaessa tarkemmat ilmaisimien asennusohjeet niiden omista käyttöohjeista. Laita ilmaisimien patterit paikoilleen. Asenna ilmaisimet oikeille paikoilleen ja varmista, että ne ovat aktiivisia. Tee kävelytesti liike- ja ovi-ilmaisimelle ja varmista, että niissä olevat led-valot reagoivat. HUOM. Kerran reagoituaan liikeilmaisin ei reagoi uudestaan aivan välittömästi, vaan em. uudelleenreagoimisajan viiveen jälkeen. Tämä on normaalitoiminto. Mikäli havaitset, että joku ilmaisimista ei aiheuta hälytystä johtuen pitkästä signaalinkantomatkasta tai rakenteellisista signaaliesteistä, siirrä keskuslaitetta lähemmäksi ko. ilmaisinta tai ilmaisinta lähemmäs keskuslaitetta, ilmaisualueen rajoissa. Huom. Laitteet pystyvät lähettämään signaalit parhaiten ohjeiden mukaisissa asennuspaikoissa, esim. savuilmaisin katossa, liikeilmaisin seinässä pystyssä jne. 3. Kierrä GSM-antennin liitäntä sille varattuun paikkaan keskuslaitteen kyljessä. Kytke verkkovirtamuuntaja pistorasiaan ja liitä muuntajan johto laitteeseen, jolloin vihreä POWER led-valo syttyy. Varmista, että laitteen takaosassa oleva minikytkin on oikeassa asennossa (päältäpäin katsottuna vasemmalla), jolloin laitteen sisäinen akkuvarmennus on päällä. Voit testata tämän, kun laite on latautunut riittävästi. Toimi seuraavasti: irrota muuntajan syöttöjohto, jolloin laiteen pitää jäädä toimintaan. Kytke testin jälkeen muuntajan syöttöjohto takaisin laitteeseen. 4. Laite ottaa itsensä käyttöön, jonka aikana NETWORK led-valo vilkkuu. Hälytin tarkistaa käyttöönoton aikana myös automaattisesti GSM-verkon ja kirjautuu sisään GSM-verkkoon. Onnistuneen käyttöönoton lopuksi kuulet pi-piip äänen ja ARM led-valo on päällä kokoaikaisesti ja toimivan GSM yhteyden merkiksi laitteen network merkkivalo vilkkuu n. 5 sekunnin välein. Mikäli GSM yhteyttä ei ole, merkkivalo vilkkuu 2 sekunnin välein. Käyttöönotto ja kirjautuminen kestää noin minuutin verran. Nyt laite on aktivoitu. Käytä kaukosäätimen Avaa lukitus painiketta kytkeäksesi hälytyksen pois päältä. 5. Jos SIM-kortin käyttöönotto epäonnistui, kuulet epäonnistuneen asettelun äänen pipi-pipi-pip ja NETWORK led-valo ei pala em. tavalla 5 sekunnin välein.. Tämä tarkoittaa, että SIM-korttia ei voitu jostain syystä ottaa käyttöön ja käyttöönotto epäonnistui. Varmista, että SIM-korttisi on toimintakelpoinen esimerkiksi asentamalla se matkapuhelimeesi ja kokeilemalla sen normaali toiminta. HUOM! Sinun tulee asetella SIM-kortin PIN -koodin kysely pois käytöstä tilaan, muuten laite ei voi avata GSM-yhteyttä. Voit tehdä tämän helposti matkapuhelimen asetuksista. (Esimerkki Nokia-mallistosta: Asetukset -> Suojaus-asetukset -> PIN-koodin kysely -> Ei käytössä.) Varmista, että kortti asennetaan laitteeseen oikein ja sen jälkeen toista kohdat 3-4 (käytä myös akkuvarmennuksen minikytkintä oikealla ja sitten palauta se vasempaan laitaan). B. Hälyttimen asetukset langattomalla numeerisella käyttölaitteella ja SMS tekstiviestein HUOM! Kun teet asetuksia numeerisella käyttölaitteella, osoita käyttölaitteella keskusyksikköä. Jokaisen painalluksen jälkeen tulee kuulua pip -ääni, muuten kyseistä painallusta ei ole otettu huomioon! Jos teet virheen, sulje kyseinen asettelu painamalla # tai odota 20 sekuntia pipipipi-pip -ääntä ja voit aloittaa kyseisen asettelun uudestaan.

15 Asetukset PUHELINNUMEROIDEN ASETTELU: Voit asetella kuusi (6) lanka- tai matkapuhelin numeroa, joihin hälytin soittaa. Yleensä ensimmäiseen numeropaikkaan kannattaa asetella ensisijainen hälytyksen vastaanottaja, esim. oma numero. Asetellaksesi ensimmäisen numeron käyttölaitteella, toimi seuraavasti: (Oletetaan, että numero on ) Näppäile #1* #. Kuulet yhden lyhyen ja yhden pitkän piip äänen, mikä tarkoittaa, että asettelu onnistui. Asetellaksesi toisen puhelinnumeron näppäile esim. #2* #, jne. Asetellut numerot kannattaa kirjata sopivaksi katsomaasi paikkaan, esim. tähän ohjeeseen tms. Hävittääksesi jonkun asetelluista numeroista toimi seuraavasti; näppäile #1*# hävittääksesi ensimmäisen numeron. Näppäile #2*# hävittääksesi toisen numeron jne. 2. TEKSTIVIESTIT: Hälytin lähettää lyhyitä tekstiviestejä. Voit asetella kuusi (6) matkapuhelinnumeroa, joihin hälytin lähettää SMS tekstiviestejä. Asetellaksesi tämän toiminnon näppäile *1* numero#. Esimerkki: (Oletetaan, että numero on ) näppäile *1* #. (yleensä asetellaan sama kuin ääniviestinumero). Asetellaksesi tämän toiminnon näppäile *1*numero#, esimerkiksi (oletetaan, että numero on ) näppäile *1* #. Kuulet yhden lyhyen ja yhden pitkän piip äänen, mikä tarkoittaa, että asettelu onnistui. Kun hälytys on havaittu, tähän numeroon lähetetään lyhyt tekstiviesti, joka ilmoittaa täsmällisen vyöhykkeen numeron, jossa hälytys on havaittu. (Vyöhyke eli zone tarkoittaa kutakin hälytyslaitetta, esim. vyöhyke 2 voi olla pääoven ovi-ilmaisin, vyöhyke 3 voi olla olohuoneen liiketunnistin jne. Voit asetella vyöhykkeen selväkielitekstin SMS viestillä (ks. kohta 12. Komentolistaus SMS tekstiviestein) tai kirjoittaa vyöhykettä vastaavan ilmaisimen nimen jäljempänä olevaan vyöhykelistaan, tai tallettaa vastaavat vyöhykenumeroiden ilmaisimien nimet puhelimeesi esim. osoitetietoihin.) Asetellaksesi toisen numeron näppäile esim. *2* #, jne. Asetellut numerot kannattaa kirjata sopivaksi katsomaasi paikkaan, esim. tähän ohjeeseen tms. Jos et halua käyttää tekstiviestitoimintoa tai hävittääksesi jonkun asetelluista numeroista toimi seuraavasti; näppäile *1*# hävittääksesi ensimmäisen numeron. Näppäile *2*# hävittääksesi toisen numeron jne. Lisäksi laite ilmoittaa, jos laite on menettänyt syöttöjännitteensä tai syöttöjännite on palautunut (ilmoittaa siis myös kiinteistösi sähkökatkoksesta ja sähkön palautumisesta). Automaattinen Vartiointiliikkeen palvelun aktivointi numeerisella asettelulaitteella tai SMS tekstiviestillä. HUOM: OPTIO! VARTIOINTILIIKKEEN HÄTÄNUMERO VOIDAAN ASETELLA VAIN MIKÄLI VAR- TIONTILIIKKEEN KANSSA ON TEHTY ERILLINEN KIRJALLINEN, KO. VALVOTTAVAA KOHDETTA VARTEN LAADITTU YHTEINEN SOPIMUS. TIEDUSTELE TÄTÄ MAHDOL- LISUUTTA JÄLLEENMYYJÄLTÄ TAI MAAHANTUOJALTA ACCESS HOME ELECTRO- NICS OY:LTÄ. Tarkista tähän toimintoon liittyvät asettelut ja ohjeet Vartiointiliikkeestä/Maahantuojalta Access Home Electronics Oy:ltä, kun olet tehnyt palvelusopimuksen. Yhteenveto SMS komennoista:

16 14 ASETTELU NUMEERISELLA ASETTELULAITTEELLA: Komennot liittyen minne hälytykset lähetetään: #9*4+0/1/2# Jossa numerot 0/1/2 = 0: SMS tekstiviestit lähetetään VAIN vartiointiliikkeen numeroon (Aseteltu vartiointiliikkeen numero 6) 1:SMS tekstiviestit JA hälytyspuhelut ohjataan tavallisten käyttäjien numeroon (Asetellut numerot, 1-5) 2: SMS tekstiviestit JA hälytyspuhelut ohjataan tavallisten käyttäjien numeroon (Asetellut numerot 1-5) + SMS tekstiviestit lähetetään MYÖS vartiointiliikkeen numeroon (Aseteltu vartiointiliikkeen numero, 6). Tämä on tehdasasetus. Huom, komennon jälkeen pitää odottaa n. 5 sekuntia, ennen kuin Keskusyksikkö ilmoittaa piip -merkkiäänellä komennon onnistuneen ja lähettää kuittaustekstiviestin. Muista, että mikäli haluat hälytysten menevän vartiointiliikkeeseen, sinun tulee varmistua siitä, että hälytin jää aktivoituun tilaan (=Arm). Esimerkit komennoista: #9*4+0#, nyt SMS tekstiviestit lähetetään VAIN vartiointiliikkeen numeroon (Aseteltu vartiointiliikkeen numero 6) #9*4+1#, nyt SMS tekstiviestit JA hälytyspuhelut ohjataan tavallisten käyttäjien numeroon (Asetellut numerot, 1-5) #9*4+2#, nyt SMS tekstiviestit JA hälytyspuhelut ohjataan tavallisten käyttäjien numeroon (Asetellut numerot 1-5) + SMS tekstiviestit lähetetään MYÖS vartiointiliikkeen numeroon (Aseteltu vartiointiliikkeen numero, 6) ASETTELU SMS TEKSTIVIESTEIN: Komennot liittyen minne hälytykset lähetetään: Salasana + SERVICE0/1/2 Jossa numerot 0/1/2 tarkoittavat seuraavaa: 0: SMS tekstiviestit lähetetään VAIN vartiointiliikkeen numeroon (Aseteltu vartiointiliikkeen numero NO: 6) 1: SMS tekstiviestit JA hälytyspuhelut ohjataan VAIN tavallisten käyttäjien numeroon (Asetellut numerot, NO: 1-5) 2: SMS tekstiviestit JA hälytyspuhelut ohjataan tavallisten käyttäjien numeroon (Asetellut numerot NO:1-5) + SMS tekstiviestit lähetetään MYÖS vartiointiliikkeen numeroon (Aseteltu vartiointiliikkeen numero, NO:6). Tämä on tehdasasetus. Esimerkit SMS komennoista, (OLETUKSENA, ETTÄ SALASANA ON 1234): 1234SERVICE0, nyt SMS tekstiviestit lähetetään VAIN vartiointiliikkeen numeroon (Aseteltu vartiointiliikkeen numero NO: 6) 1234SERVICE1, nyt SMS tekstiviestit JA hälytyspuhelut ohjataan tavallisten käyttäjien numeroon (Asetellut numerot, NO: 1-5) 1234SERVICE2, nyt SMS tekstiviestit JA hälytyspuhelut ohjataan tavallisten käyttäjien numeroon (Asetellut numerot NO: 1-5) + SMS tekstiviestit lähetetään MYÖS vartiointiliikkeen numeroon (Aseteltu vartiointiliikkeen numero, NO: 6) Jos vartiointiliikkeen numeroa ei ole aseteltu ja käyttäjä yrittää aktivoida palvelun jollakin edellä mainitulla tavalla, laite lähettää paluutekstiviestin: Kotihalytin remind:sorry,please set TEL 6 (Security company number) before activating security company.

17 3. ÄÄNIVIESTIN ASETTELU: 15 Sinulla on mahdollisuus asettaa 10 sekunnin ääniviesti, joka kuuluu hälyttimen soittaessa ennalta valittuihin puhelinnumeroihin. Viestin äänitys tapahtuu seuraavasti: (HUOM! Äänitys alkaa välittömästi näppäiltyäsi koodin, joten toimi ripeäsi. Jos epäonnistut ensimmäisellä kerralla, voit toistaa tämän kohdan helposti uudelleen.) Näppäile seuraavasti: #9*80 #. ja puhu ripeästi ääniviesti suoraan keskuslaitteeseen päin noin 20 sentin päästä. 10 sekunnin umpeuduttua kuulet yhden piip äänen ja viesti päättyy siihen. Ääniviesti voi olla esim. Tämä on hälytys Matti Meikäläisen talosta Puistokatu 3b, Vantaa, soita poliisille ja ilmoita osoite. (Huom: Poliisi ottaa hälytyspyynnön vastaan yleensä varmemmin, jos olet varmistunut, esim. kuuntelemalla tilaa, että valvottavassa tilassa on oikeasti tunkeilijoita (ks. kohta C: Järjestelmän päivittäinen käyttö ). Vielä parempi varmistus on, jos olet voinut nähdä, että tilassa on tunkeilija, esim. Kotihälytin kameroiden avulla, ks. ). Valitse ääniviesti hälytysjärjestelmään liitettyjen laitteiden mukaisesti. Testaa viesti aiheuttamalla testihälytys. 4. HÄLYTYSSIREENIN KÄYTTÖ: Hälytyssireeni voidaan kytkeä keskuslaitteeseen varoittamaan talon käyttäjiä ja toisaalta tunkeilijaa.se voidaan vaihtoehtoisesti jättää kytkemättä, jos haluat hiljaisen hälytyksen. Sireenin liitin sijaitsee keskuslaitteen takakannessa. 5. HÄLYTYSSIREENIN SOITTOAIKA: Hälyttimen tehdasaseteltu sireenin soittoaika on kaksi minuuttia. Voit asetella hälytyssireenin soittoajan käyttölaitteella seuraavasti; Näppäile #9*52??# jossa?? merkki tarkoittaa soittoajan pituutta minuutteina (01-99 min). Jos esimerkiksi haluat, että sireeni soi 5 minuuttia hälytyksestä, näppäile #9*5205#. Kuulet yhden lyhyen ja yhden pitkän piip äänen, joka tarkoittaa, että asettelu onnistui. Jos haluat, että sireeni soi niin pitkään kuin mahdollista, näppäile #9*52*#. Sireeni soi nyt niin pitkään, kunnes hälytys on kuitattu tai järjestelmä on poiskytketty hälytystilasta tai tilaa on alettu kuunnella painamalla puhelimen 1 -näppäintä (ks. kohta C, etäkäyttötoiminnat). Jos haluat, että sireeni ei soi (ns. hiljainen hälytys ), näppäile #9*5200#. Jos olet valinnut em. hiljaisen hälytyksen, sireeni ei soi paitsi etäkäyttötoiminnassa 2 -napin painalluksen jälkeen sireeni soi 2 minuutin ajan (ks. tarkemmin kohta C, etäkäyttötoiminnat). Mikäli et halua sireenin merkkiääntä kytkiessäsi järjestelmän päälle/pois/kuorivalvontatilaan, näppäile #9*30. Palauttaaksesi merkkiäänen näppäile #9*31#. 6. SALASANAN ASETTELU: Hälyttimen tehdasaseteltu salasana on Sinun tulee muuttaa salasana, jottei luvattomia käyttöjä tapahdu. Jos esimerkiksi haluat muuttaa salasanaksi 6789, näppäile #7*6789#. Kuulet yhden lyhyen ja yhden pitkän piip äänen, mikä tarkoittaa, että asettelu onnistui. Salasana voi olla mikä tahansa nelinumeroinen luku paitsi esimerkkisalasana Lisäksi salasana ei saa sisältää 0 -numeroa. Pidä salasanastasi hyvää huolta. Sen voit muuttaa kuitenkin aina halutessasi tällä numeerisella käyttölaitteella, säilytä numeerinen käyttölaite erillään keskuslaitteesta varmassa turvassa.

18 16 7. TEHDASASETUSTEN PALAUTUS: Jos haluat palauttaa hälytysjärjestelmän alkuperäiset asetukset, näppäile #9*69salasana#. Jos salasanasi on 1234, näppäile #9*691234#. TÄRKEÄÄ: Kuulet yhden lyhyen ja yhden pitkän piip äänen, mikä tarkoittaa, että asettelu onnistui. Jos asetusten palautus epäonnistui, kuulet toistuvaa piip ääntä, kunnes yrität uudelleen. Tämä toiminto palauttaa kaikki alkuperäiset asetukset, mutta ei muuta asettelemaasi järjestelmän salasanaa. 8. LISÄLAITTEIDEN KÄYTTÖÖNOTTO: 8.1 Mikäli asettelet ilmaisimia, asettelut: Huomioi, että mikäli sinulla on valmiiksi ohjelmoidut ilmaisimet, sinun EI tarvitse suorittaa näitä asetteluja. Mikäli kuitenkin lisäät ilmaisimia tai uudelleen ohjelmoit ilmaisimien toimintoja, käytä seuraavia ohjeita: Ilmaisimien vyöhykenumeron, tyypin ja hälytystilan asettelu: Ilmaisimien asettelu osaksi järjestelmää on helppoa, mutta se edellyttää tämän ohjeen huolellista lukemista ja sen ymmärtämistä, että ilmaisimille määritellään kolme perustunnistetta: 1. Vyöhykenumero 2. Ilmaisintyyppi 3. Hälytystila 1.Ilmaisimien vyöhykenumerot: Hälytysvyöhykkeitä on käytössä 32 kpl. Ilmaisimia asetellaan 1 kpl/vyöhyke. Järjestelmään voi siis liittää yhteensä 32 kpl ilmaisimia. 2.Ilmaisimien tyyppikoodit: 2. PIR liikeilmaisin 3. Ovi-ilmaisin 4. Savu ilmaisin 5. Kaasuilmaisin 6. Kosteusvahti 7. Lämpöpaloilmaisin 8. Jäätymisvahti 9. CO Häkäilmaisin 10. Tärinäilmaisin 11. Langallisen hälytyksen ilmaisin 12. Lasirikkoilmaisin 13. Määrittelemätön ilmaisin (käytä erikoisilmaisimissa joita ei ole määritelty numeroissa 1-12). 3.Ilmaisimien hälytystilojen koodit: Järjestelmällä on kolme erilaista valvontatilaa: 1. Kuorivalvonta tila, 2. Täysvalvontatila 3. Päällä Jatkuvasti. Kuorivalvontatilassa (ns. yövalvontatilassa) vain kuorivalvontaan asetetut laitteet ovat aktiivisia, esim. ovet, mutta esim. liikeilmaisimet eivät, joten sisällä voi liikkua esim. yöaikaan. Täysvalvontatila tarkoittaa, että käytössä on kaikki hälytykset, esim. kun olet poissa kotoa. Lisäksi tietyt ilmaisimet tulee olla Päällä Jatkuvasti (24h/7vrk), esim. savuilmaisin (aktiivisina, vaikka hälytintä ei olisi aktivoitu) Yleisesti käytettyjä hälytystiloja on siis kolme: 1. Kuorivalvonta (esim. OVI) 2. Täysvalvontatila (esim. PIR) 3. Jatkuva (esim. SAVU) Seuraavassa hälytystilojen tarkemmat selitteet: 1. Hälytys Kuorivalvonnassa tarkoittaa, että ilmaisin hälyttää myös yöaikana ja silloin kun esim. liikeilmaisimet eivät hälytä. Tähän luokkaan asetullut ilmaisimet hälyttävät tietysti myös täysvalvontatilassa, Tähän hälytystilaluokkaan kuuluu useimmiten ovi-ilmaisin. 2. Hälytys vain Täysvalvontatilassa, (ohitettu kuorivalvontatilassa) esim. PIR

19 3. Päällä Jatkuvasti (24h/7vrk), (ilmaisimet aktiivisina, vaikka hälytintä ei olisi aktivoitu) esim. savuilmaisin 4. Ei jatkohälytystä (aiheuttaa hälytyksen vain paikallisesti n. 2 sekunnin sireenin äänen, HAR- VOIN KÄYTETTY TOIMINTO) ESIMERKKEJÄ ILMAISIMIEN ASETTELUSTA: Voit liittää lisälaitteita seuraavasti: Lisäilmaisimen käyttöönotto: Näppäile numeerisella käyttölaitteella seuraavasti: #9*90 salasana +vyöhyke+tyyppi+hälytystila#. Esim. Lisä PIR-ilmaisimen käyttöönotto: koska alkuperäinen salasana on 1234, vyöhyke esim. 08, tyyppi 02 (PIR), hälytystila on 2, näppäile siis #9* # jonka jälkeen sinun tulee lähettää hälytyssignaali liitettävästä ilmaisimesta keskuslaitteelle esim. liikkumalla liikeilmaisimen edessä niin kauan, että siinä oleva merkkivalo välähtää. Tällöin keskusyksikkö tunnistaa uuden laitteen ja asettelee sen kaukosäätimeksi tai ilmaisimeksi, kuuluu pi-piip. Testaa toiminta. Mikäli kuului jokin muu ääni ja/tai ilmaisin ei toimi halutulla tavalla, käyttöönotto epäonnistui, tee tällöin asettelu uudestaan. Testaa toiminta. Em. esimerkissä komennolla #9* # ilmaisin siis asetellaan vyöhykkeelle (08), PIR liikeilmaisimena (02), hälyttämään vain Täysvalvontatilassa (2). Komennot kirjoitetaan ilman välejä. Huom! Savuilmaisimen, jäätymisvaaran ja kosteusvahdin tulee antaa GSM- jatkohälytys 24h/7pv, eli aina kun järjestelmä on käyttövalmiudessa. Testaa toiminta. Esimerkki asettelusta, kun järjestelmässä on: 1 kpl PIR liikeilmaisin, 1 kpl Ovi-ilmaisin, 1 kpl savuilmaisin, 1 kpl Kosteusvahti, 1 kpl jäätymisvahti: KOMENTO: SELITE: #9* # Ilmaisin asetellaan vyöhykkeelle (01), Ovi-ilmaisimena (03), hälyttämään Kuorivalvontatilassa (1) #9* # Ilmaisin asetellaan vyöhykkeelle (02), PIR liikeilmaisimena (02), hälyttämään vain Täysvalvontatilassa (2) Jatkuvasti päällä olevat ilmaisimet astellaan: #9* # Ilmaisin asetellaan vyöhykkeelle (03), Savuilmaisimena (04), hälyttämään jatkuvasti (3) #9* # Ilmaisin asetellaan vyöhykkeelle (04), Kosteusvahtina (06), hälyttämään Jatkuvasti (3): #9* # Ilmaisin asetellaan vyöhykkeelle (05), Jäätymisvahtina (08), hälyttämään Jatkuvasti (3): ERIKOISTOIMINNOT: Voit asetella myös tietyt liikeilmaisimet toimimaan yötilassa ts. kuorivalvontatilassa, jos haluat 17

20 18 esim. hälytyksen liikkumisesta ko. tiloissa yöaikana (esim. autotalli). Mikäli haluat tehdä tämän asetuksen, voit asetella tällaisen liikeilmaisimen käyttämällä alkuperäisen asetuksen #9* # sijasta asetusta #9* # jossa siis 1 tarkoittaa hälytystä kuorivalvonnassa. Voit asetella myös tietyt ovi-ilmaisimet ohitetuiksi yötilassa ts. kuorivalvontatilassa, jos haluat esim. estää hälytyksen ko. ovien avautumisesta yöaikana (esim. terassin ovi). Mikäli haluat tehdä tämän asetuksen, voit asetella tällaisen ovi-ilmaisimen käyttämällä alkuperäisen asetuksen #9* # sijasta asetusta #9* # jossa siis 2 tarkoittaa hälytystä vain täysvalvontatilassa, ohitettu kuorivalvonnassa. 8.2 Mikäli asettelet kauko-ohjaimia, asettelut: Huomioi, että mikäli sinulla on valmiiksi ohjelmoidut kauko-ohjaimet, sinun EI tarvitse suorittaa näitä asetteluja. Mikäli kuitenkin lisäät tai uudelleen ohjelmoit kauko-ohjaimia käytä seuraavia ohjeita: Kauko-ohjaimilla on käytössä omat vyöhykenumerot 1-8, nämä eivät liity millään tavalla Ilmaisimien Hälytysvyöhykkeisiin. ESIMERKKEJÄ KAUKO-OHJAIMIEN ASETTELUSTA: Kauko-ohjaimet asetellaan esim. (huom, kaikki kauko-ohjaimet asetellaan samalla komennolla, keskuslaite asettelee ne automaattisesti omille vyöhykkeilleen käyttöönottojärjestyksessä, max 8 kpl). Komennon antamisen jälkeen paina mitä tahansa aseteltavan kauko-ohjaimen näppäintä: KOMENTO: SELITE: #9* # Kauko-ohjain nro. 1 asetellaan vyöhykkeelle (01), kaukoohjaimena (01), hälyttämään vain Jatkuvasti (3) #9* # Kauko-ohjain nro. 2 asetellaan vyöhykkeelle (02), kaukoohjaimena (01), hälyttämään vain Jatkuvasti (3) #9* # Kauko-ohjain nro. 3 asetellaan vyöhykkeelle (03), kaukoohjaimena (01), hälyttämään vain Jatkuvasti (3) #9* # Kauko-ohjain nro. 4 asetellaan vyöhykkeelle (04), kaukoohjaimena (01), hälyttämään vain Jatkuvasti (3) 8.3 Mikäli poistat ilmaisimia tai kauko-ohjaimia, asettelut: Huomioithan, että Ilmaisimia tai kauko-ohjaimia ei voi poistaa järjestelmästä yksi kerrallaan, vaan ne poistetaan kaikki kerralla ja halutut ohjelmoidaan sen jälkeen uudelleen järjestelmään, haluttuun järjestykseen. Käytä siksi poisto toimintoa harkiten, varsinkin jos sinulla on useita laitteita liitetty järjestelmään. Laitteiden uudelleen ohjelmointi on kuitenkin melko helppoa, jos haluat käyttää tätä toimintoa. KOMENTO: #9*92+salasana+# #9*91+salasana+# SELITE: Poista ilmaisimet järjestelmästä Poista kauko-ohjaimet järjestelmästä 8.4 Mikäli asettelet järjestelmään langattomia 230V pistorasiareleitä, asettelut: HUOM! Jos kytket releisiin sähkökuormia, varmista ehdottomasti, ettei niiden määrä ylitä pistorasiareleen kokonaistehonkestoa (1800 W, Max virta; 7,8A/230V, HUOM: Kunkin releen tehonkesto on merkattu releisiin. Varmista tehonkesto! Kokonaistehon ylittäminen johtaa laitteen rikkoontumiseen pysyvästi!). Jos sinun tarvitsee kytkeä useampia laitteita, käytä useaa tämän-

21 tyyppistä pistorasiarelettä (max 4 kpl/järjestelmä). Älä kytke pistorasiareleisiin mitään sellaisia laitteita, joiden virheellisestä päälle tai pois kytkennästä voi aiheutua vaaraa, vahinkoa tai haittaa. Laitteen käyttölämpötila: -10 ºC ~+55 ºC På svenska: Stick kontakt relä: Typ: Wireless Remote Controlled Socket. Belasta ej över 1800 W pär stick kontakt relä, maximum elström; 7,8A/230V. Överbelasting förstör apparaten fullständing! Ifall du måste koppla flera apparater, använd andra liknande stck kontakt reläer (Max. 4 st/ central apparaten). Anslut ej sådana apparater som av felaktigt på eller av ansluting orsaka livsfara, skada eller förorening. Drifttemperature -10C ~+55 ºC. Laitteiden asettelu järjestelmään ja käyttö: Voit etäkäyttää 4 kpl yksinkertaisia ON/OFF pistorasiareleitä kodin laiteohjauksiin langattomalla numeerisella käyttölaitteella, puhelimella tai GSM puhelimella. Laita pistorasiarele pistorasiaan. Asettele laite osaksi järjestelmää seuraavasti: Paina pistorasiareleen (releiden) Learn -painiketta n. 5 sekunnin ajan, jonka jälkeen rele menee päälle ja status-merkkivalo syttyy. Näppäile numeerisella asettelulaitteella #9*6xy#, jossa x-merkki tarkoittaa ohjattavien pistorasiareleiden ryhmänumeroa 1, 2, 3 tai 4. Vastaavasti y-merkki tarkoittaa seuraavaa: näppäile 0 = laite pois päältä tai 1 = laite päälle. Eli Jos näppäilet #9*611#, tällöin juuri pistorasiaan laitettu rele asettuu kuulumaan pistorasiaryhmään nro 1 ja se menee myös päälle. Voit varmistaa asettelun toimivuuden näppäilemällä #9*610#, tällöin rele menee pois päältä. Voit asettaa samaan ryhmään myös toisen pistorasiareleen toimimalla täsmälleen samalla tavalla. Jos haluat asetella pistorasiareleen toiseen ryhmään, paina pistorasiareleen Learn -painiketta n. 5 sekunnin ajan, jonka jälkeen rele menee päälle ja statusmerkkivalo syttyy. Näppäile numeerisella asettelulaitteella #9*621#. Tällöin juuri pistorasiaan laitettu rele asettuu kuulumaan pistorasiaryhmään nro 2 ja se menee myös päälle. Voit varmistaa asettelun toimivuuden näppäilemällä #9*620# Tällöin toiseen ryhmään aseteltu rele(et) menee pois päältä. Pistorasiareleitä voi olla järjestelmässä maksimissaan 4 kpl. Mikäli haluat muuttaa jonkun pistorasiareleen toiseen ryhmään, laita rele pois päältä releen ON/ OFF painikkeesta, Paina pistorasiareleen Learn painiketta n. 5 sekunnin ajan, jonka jälkeen rele menee päälle ja status-merkkivalo syttyy. Näppäile numeerisella asettelulaitteella #9*6xy#, jossa x-merkki tarkoittaa ohjattavien pistorasiareleiden ryhmänumeroa 1, 2, 3 tai 4. Toimi muuten samalla tavoin, kuin edellä kuvaillussa pistorasiareleen käyttöönotossa ja testauksessa mainittu. HUOM! Kaikki tiettyyn pistorasiareleryhmään (1, 2, 3 tai 4) asetellut releet menevät päälle/pois yhtä aikaa. Käyttö puhelimella tai GSM puhelimella: Soita laitteen numeroon ja näppäile salasanasi (HUOM! salasanaa näppäiltäessä tulee toimia rauhallisesti: Jokaisen näppäillyn numeron jälkeen odota muutama sekunti ja samalla kuuntele puhelimestasi, että jokaisen näppäillyn numeron jälkeen kuuluu piip -ääni, mikäli ääntä ei kuulu, laite ei tunnistanut näppäiltyä numeroa, toista näppäily, kunnes piip ääni kuuluu). Jos salasanasi on oikein, hälytin tiedottaa siitä viimeisen numeron jälkeen kahdella piip äänellä. Jos salasanasi oli väärä, hälytin tiedottaa siitä viidellä perättäisellä piip äänellä. Jos syötät salasanan väärin kolme kertaa, puhelu katkeaa. Sen jälkeen näppäile peräjälkeen 0xy, jossa x-merkki tarkoittaa ohjattavan pistorasiareleryhmän numeroa 1, 2, 3 tai 4. Vastaavasti y-merkki tarkoittaa seuraavaa; näppäile 0 = laite pois päältä tai 1 = laite päälle. Eli jos näppäilet 011, tällöin ensimmäisen ryhmän rele(et) menevät päälle. Jos näppäilet 010, tällöin ensimmäisen ryhmän rele(et) menevät pois päältä. jos näppäilet 021, tällöin toisen ryhmän rele(et) menevät päälle. Jos näppäilet 020, tällöin toisen ryhmän rele(et) menevät pois päältä. Aina onnistuneen komennon jälkeen 19

22 20 kuulet kaksi piippausta piip-piip. Huom. Järjestelmä saattaa mennä tietyissä tilanteissa hälytysvalmiuteen pistorasiarelettä ohjattaessa, varmista ohjauksen jälkeen, että järjestelmäsi on halutussa tilassa tekstiviestillä; salasana +CHECK (esim. 1234CHECK ). Vastausviestiksi saat Host Is Activated, hälytin aktivoitu! TAI Host Is Deactivated, hälytin lepotilassa, riippuen hälyttimen kulloisestakin tilasta. HUOM! Kaikki tiettyyn pistorasiareleryhmään (1, 2, 3 tai 4) asetellut releet menevät päälle/pois yhtä aikaa. KOMENNOT TIIVISTETYSTI: KOMENTO: SELITE: #9*611(610)# Asettele järjestelmään ja laita pistorasiarele Nro.1 PÄÄLLE/(POIS) numeerisella asettelulaitteella #9*621(620)# Asettele järjestelmään ja laita pistorasiarele Nro.2 PÄÄLLE/(POIS) numeerisella asettelulaitteella #9*631(630)# Asettele järjestelmään ja laita pistorasiarele Nro.3 PÄÄLLE/(POIS) numeerisella asettelulaitteella #9*641(640)# Asettele järjestelmään ja laita pistorasiarele Nro.4 PÄÄLLE/(POIS) numeerisella asettelulaitteella Pistorasiareleiden ohjaaminen: Soita puhelimella hälyttimen numeroon ja näppäile seuraavasti (HUOM: Muista näppäillä salasanasi rauhallisesti, jokaisen painalluksen jälkeen tulee puhelimesta kuulua piip -ääni): KOMENTO: Salasana+011(010) Salasana+021(020) Salasana+031(030) Salasana+041(040) SELITE: Laita pistorasiarele Nro.1 PÄÄLLE/(POIS) matkapuhelimella Laita pistorasiarele tai -ryhmä Nro.2 PÄÄLLE/(POIS) matkapuhelimella Laita pistorasiarele tai -ryhmä Nro.3 PÄÄLLE/(POIS) matkapuhelimella Laita pistorasiarele Nro.4 PÄÄLLE/(POIS) matkapuhelimella 8.5 Mikäli asettelet langattoman käyttönäppäimistön, asettelut: Mikäli lisäät käyttönäppäimistön, käytä seuraavia ohjeita: 1) peruskäyttötoiminnot (tehdasasetuksena salasana:1234) FUN+salasana+ARM kytke hälytysjärjestelmän aktiiviseksi FUN+salasana+DIS kytke hälytin lepotilaan FUN+salasana+BYP Kytke hälytin kuorivalvontatilaan FUN+salasana+SOS Hätäkutsupainike

23 2) Milloin ja kuinka muuttaa käyttönäppäimistön salasanaa? (Jos muutat keskusyksikön salasanan alkuperäisestä 1234 esim. 5678, sinun tulee myös muuttaa käyttönäppäimistön salasanaksi 5678, muuten se ei toimi keskusyksikön kanssa. Salasanan vaihto tapahtuu seuraavasti: =>paina FUN-näppäintä, silloin kaikki led valot syttyvät palamaan paina 2 ja FUN yhtäaikaa näppäile uusi salasana kaksi kertaa ( ) kaksi BEEP-ääntä kertoo, että muutos onnistui. 3) Langattoman käyttönäppäimistön käyttö asettelulaitteena (Suosittelemme kuitenkin aina varsinaisen numeerisen asettelulaitteen käyttöä): langatonta käyttönäppäimistöä voi käyttää kuten langatonta asettelulaitetta, eli sillä voi antaa samat asettelukomennot. Mutta ennen komennon antamista tulee painaa SET-painiketta ja antaa salasana ensiksi. Jos esimerkiksi haluat asetella Hälytin aktivoitu/kuorivalvonta/lepotilassa SMS tekstiviesti muistutustoiminnon POIS, paina: SET+salasana+#9*10+# Pakolliset asettelut: HUOM: - Asettelut tehdään numeerisella asettelulaitteella - Esimerkeissä on oletuksena, että salasana on tehdasasetuksena oleva merkkiä ei kirjoiteta - Komennon antamisen jälkeen laite joko hyväksyy komennon pi-piip äänellä tai hylkää komennon piip-pi-pi-pi-pi -äänellä, mikäli komento tehtiin väärin. Väärän komennon jälkeen voit tehdä oikean komennon välittömästi. Testaa aina toiminnat komentojen tekemisen jälkeen. KOMENTO: SELITE: # (1~6) *hälytyspuhelinnumero# Aseta haluamasi määrä hälytyspuhelinnumeroita, maksimi 6 kpl (paikkaan 1 asettelu: näppäile esim. #1* # ). *(1~6) *GSM numero# Aseta haluamasi määrä SMS tekstiviestinumeroita, maksimi 6 kpl (paikkaan 1 asettelu: näppäile esim. *1* # ) #7*uusi salasana# Aseta salasana (näppäile esim. #7* # ) #9*89+Salasana+6 numeroinen aika+# Aseta keskusyksikön reaaliaikakello oikeaan aikaan (h/min/sec, esim.:093000, näppäile esim. #9* #, jolloin kello asettuu aikaan 09:30) 10. Usein käytetyt asettelut KOMENTO: SELITE: #9*80# Aseta kymmenen sekunnin ääniviesti (näppäile esim. #9*80#, sitten puhu ripeästi 10 sekunnin ääniviesti suoraan keskuslaitteeseen päin noin 20 sentin päästä (mikrofoni vasemmassa alalaidassa). #9*52+(01~99)+# Aseta sireenin päällä olo aika hälytyksessä (01~99min, jos ns. haluat hiljaisen hälytyksen, eli että sireeni ei soi ollenkaan, 00) #9*54+(01~99)+# Aseta keskusyksikön hälytystilanteen maksimi SMS

24 22 tekstiviestilähetysten määrä (01~99 kpl) (Tehdasasetus: 10 SMS tekstiviestiä yhden hälytys ajanjakson kuluessa AKTIVOITU>HÄLYTYS>KUITTAUS/LEPOTILA) #9*11+# Hälytin aktivoitu/kuorivalvonta/lepotilassa SMS tekstiviesti muistutustoiminto PÄÄLLE (Tehdasasetus: PÄÄLLÄ) #9*10+# Hälytin aktivoitu/kuorivalvonta/lepotilassa SMS tekstiviesti muistutustoiminto POIS #9*50+(01~99)+# Hälyttimen aktivoitumisviive poistuttaessa (=POISTUMISVIIVE) (01~99s), tehdasasetus 0 s. Kaukosäädinkäytössä poistumisviivettä ei tarvita, koska järjestelmä kytketään päälle ja pois suojattavan kohteen ulkopuolelta. Mikäli kuitenkin haluat asetella poistumisviiveen, toimi seuraavasti: Näppäile asettelulaitteella #9*50+xx#, jossa xx tarkoittaa haluamaasi viivettä, eli esim. #9*5010# on kymmenen sekunnin viive, #9*5030# on kolmenkymmenen sekunnin viive jne. Maksimi on 99 sekuntia. Testaa toiminta. #9*51+(01~99)+# Hälytyksen päälle kytkeytymisen viive (=SISÄÄNTULOVIIVE) (01~99s), tehdasasetus 0 s. Yleensä sisääntuloviivettä ei suositella asetettavaksi, koska mahdollinen tunkeutuja voi tänä aikana paikallistaa keskusyksikön tai muita järjestelmän laitteita ja tehdä ne toimintakyvyttömiksi. Kaukosäädinkäytössä sisääntuloviivettä ei tarvita, koska järjestelmä kytketään päälle ja pois suojattavan kohteen ulkopuolelta. Mikäli kuitenkin haluat asetella sisääntuloviiveen, toimi seuraavasti: Näppäile asettelulaitteella #9*51+xx#, jossa xx tarkoittaa haluamaasi viivettä, eli esim. #9*5110# on kymmenen sekunnin viive, #9*5130# on kolmenkymmenen sekunnin viive jne. Maksimi on 99 sekuntia. Testaa toiminta. #(1~6)*# Poista hälytyspuhelinnumeroita (näppäile esim. #1*# ) (Vain mikäli haluat poistaa kohdassa 2.1 asettamasi hälytyspuhelinnumeron) *(1~6)*# Poista SMS tekstiviestinumeroita (näppäile esim. *1*# ) (Vain mikäli haluat poistaa kohdassa 2.1 asettamasi SMS tekstiviestinumeron) 11. Harvoin käytetyt asettelut KOMENTO: SELITE: #9*69+Salasana+# Palauta tehdas asetukset #9*2+3+# Syöttöjännitteen vika/paluu SMS tekstiviesti muistutustoiminto PÄÄLLE (Tehdasasetus: PÄÄLLÄ) #9*2+2+# Syöttöjännitteen vika/paluu SMS tekstiviesti muistutustoiminto POIS #9*3+1+# Kaukosäätimen käyttö sidottu sireeniin, PÄÄLLE (Tehdasasetus:PÄÄLLÄ) #9*3+0+# Kaukosäätimen käyttö sidottu sireeniin, POIS

25 #9*53+(01~99)+# Asettele maksimi soittokertojen määrä (01~99) (Tehdasasetus: soittaa 15 kertaa ) 23 SMS tekstiviesti ilmoitusten lähetyksen salliminen/estäminen asetettuihin numeroihin (Voit esim. estää alhaisesta patterihälytyksestä muistutustekstiviestit (LBVR) muihin kuin omaan numeroosi): (Tehdasasetus kaikille seuraaville asetuksille on: SMS tekstiviestit lähetetään kaikille esiasetetuille numeroille ryhmissä 1~6 ) #9*55+(1~6)+# Salli ryhmän numeroille keskusyksikön AKTIVOITU/LEPOTILA ilmoitukset (1~6= numeropaikat, jotka haluat tähän toimintoon.) Voit kirjoittaa kaikki numerot samaan komentoon, esim. #9*55+(123456)+# tai vain yhden numeron kerrallaan esim. #9*55+(2)+#. #9*56+(1~6)+# Estä ryhmän numeroille keskusyksikön AKTIVOITU/LEPOTILA ilmoitukset (1~6=numeropaikat, jotka haluat tähän toimintoon.) Voit kirjoittaa kaikki numerot samaan komentoon, esim. #9*56+(123456)+# tai vain yhden numeron kerrallaan esim. #9*56+(2)+#. #9*57+(1~6)+# Salli ryhmän numeroille ilmaisimien LBVR ilmoitukset (LBVR= Low Battery Voltage Remind). (1~6= numeropaikat, jotka haluat tähän toimintoon). Voit kirjoittaa kaikki numerot samaan komentoon, esim. #9*57+(123456)+# tai vain yhden numeron kerrallaan esim. #9*57+(2)+#. #9*58+(1~6)+# Estä ryhmän numeroille ilmaisimien LBVR ilmoitukset (1~6= numeropaikat, jotka haluat tähän toimintoon). Voit kirjoittaa kaikki numerot samaan komentoon, esim. #9*58+(123456)+# tai vain yhden numeron kerrallaan esim. #9*58+(2)+#. ACF asettelut (ACF = Alive Check Function =toimintakunnon tarkastus toiminto): #9*96+salasana+4 numeroinen ACF aika+# Aseta vakioaika, jolloin ACF muistutukset lähetetään(h/min,esim. 0930=> Keskusyksikkölähettää ACF muistutuksen klo 09:30) Tehdasasetus on 10:00. Keskusyksikön ACF asettelu: #9*95+salasana+ ACF kiertoaika(01~99)+# Aseta keskusyksikön ACF tekstiviestimuistutusten ACF kiertoaika (01~99 päivää, 00 = ACF pois käytöstä). Tehdasasetus 7 päivää. Huom. Toiminto on hyvä olla aktiivisena, koska se valvoo normaalin toiminnan lisäksi myös GSM verkon toimintaa (jos siis asettelet 00, et saa muistutusta, jos GSM verkko epäkunnossa) Ilmaisimien ACF asettelu (Toimintakunnon tarkastusmuistutus tulee vain, jos ko. ilmaisin ei ole lähettänyt yhtään signaalia keskusyksikköön määritetyn kiertoajan kuluessa eli on jostain syystä toimintakunnoton ja vaatii tarkastusta): #9*94+salasana+ ACF kiertoaika(02~99)+# Aseta kaikkien vyöhykkeiden ilmaisimien tekstiviestimuistutusten ACF kiertoaika (02~99

26 24 #9*97+salasana+vyöhyke+ ACF kiertoaika(02~99)+# päivää, 00 = ACF pois käytöstä), Tehdasasetus on; 30 päivää, HUOM: ACF-toiminto on vain niillä ilmaisimilla, joilla on ACF-ominaisuus. Aseta vyöhykekohtaisesti ilmaisimien tekstiviestimuistutusten ACF kiertoaika (02~99 päivää, 00 = ACF pois käytöstä). Tarvetta saattaa esiintyä esim. jos järjestelmässä on laitteita, jotka lähettävät signaaleja vain harvoin, kuten Kosteusvahti, Jäätymisvahti jne. Tehdasasetus on; 30 päivää, HUOM: ACFtoiminto on vain niillä ilmaisimilla, joilla on ACF-ominaisuus. #9*7+(0~9)# Aseta soittokertojen määrä. Soittokerrat (=hälytysmerkkiäänet), ennekuin keskusyksikkö vastaa siihen soitettaessa. (Tehdasasetus on 3 soittokertaa.) 12. Komentolistaus SMS tekstiviestein a. Voit etäkäyttää hälytysjärjestelmää tekstiviestein. Lisäksi voit tehdä tiettyjä asetuksia tekstiviestein, jos olet esim. poissa kotoa. Silloin tulee käyttää täsmälleen alla olevia viestejä ISOILLA KIRJAIMILLA. Hälytin vastaa esiaseteltuun tekstiviestinumeroon englanniksi. Lähettämäsi viestin alkuun tulee salasanasi. HUOM: - Esimerkeissä on oletuksena, että salasana on tehdasasetuksena oleva merkkiä ei kirjoiteta - Komennon antamisen jälkeen keskuslaite hyväksyy komennon piip äänellä Väärän komennon jälkeen keskuslaite ei lähetä vastausviestiä, jolloin tiedät että teit väärän komennon tai salasanasi oli väärä, voit tehdä oikean komennon välittömästi. Testaa aina toiminnat komentojen tekemisen jälkeen. Voit etäkäyttää hälytysjärjestelmää tekstiviestein. Silloin tulee käyttää täsmälleen allaolevia viestejä ISOILLA KIRJAIMILLA. Hälytin vastaa esiaseteltuun tekstiviestinumeroon englanniksi. Lähettämäsi viestin alkuun tulee salasanasi. Salasana +ARM (esim. 1234ARM ) Vastausviestiksi saat: Host,Armed, eli hälytin aktivoitu! Salasana +DISARM (esim. 1234DISARM ) Vastausviestiksi saat: Host,Disarmed eli hälytin lepotilassa! Salasana +BYPASS (esim. 1234BYPASS ) Vastausviestiksi saat: Host,Bypass Armed eli hälytin kuorivalvontatilassa! Salasana +ONSIREN (esim. 1234ONSIREN ) Vastausviestiksi saat: siren is on, sireeni päällä Salasana +OFFSIREN(esim. 1234OFFSIREN )Vastausviestiksi saat: siren is off, sireeni pois päältä Salasana +CHECK (esim. 1234CHECK ) Vastausviestiksi saat: Host,Armed, hälytin aktivoitu! TAI Host,Disarmed, hälytin lepotilassa TAI, Host,Bypass Armed eli hälytin kuorivalvontatilassa!, riippuen hälyttimen kulloisestakin tilasta.

27 25 b. Asetteluiden komennot (käytetään harvoin, käyttö esim. kun poissa ollessasi joku asettelu halutaan muuttaa, esim. joku toiminto häiritsee lomamatkaasi, tai olet unohtanut asetella jonkun poikkeustoiminnon): KOMENTO: SELITE: 1234*?*GSM numero# Muuta esiasetettu SMS tekstiviestinumero (?=1~6, numeropaikka) (Näppäile esim. 1234*1* # ) 1234#?*hälytyspuhelinnumero# Muuta esiasetettu hälytyspuhelinnumero (?=1~6, numeropaikka) 1234SMS? Tarkista kaikki esiasetellut SMS tekstiviestien vastaanottajien numerot 1234TEL? Tarkista kaikki esiasetellut hälytyspuhelinsoittojen vastaanottajien numerot 1234SMSQTY?? Aseta keskusyksikön hälytystilanteen maksimi SMS tekstiviestilähetysten määrä (??=01~99 kpl) (Tehdasasetus: 10 SMS tekstiviestiä yhden hälytysjakson kuluessa: AKTIVOITU>HÄLYTYS>KUITTAUS/ LEPOTILA) 1234CALLQTY?? Asettele keskusyksikön hälytyssoittojen maksimimäärä (??=01~99 kertaa) (Tehdasasetus: soittaa 15 kertaa) ACF asettelut (ACF = Alive Check Function =toimintakunnon tarkastus toiminto): Ilmaisimien ACF asettelu (Toimintakunnon tarkastusmuistutus tulee vain, jos ko. ilmaisin ei ole lähettänyt yhtään signaalia keskusyksikköön määritetyn kiertoajan kuluessa eli on jostain syystä toimintakunnoton ja vaatii tarkastusta): 1234ACFTIME???? 1234HOSTACF?? 1234SENSORACF??!! Aseta keskusyksikön vakioaika, jolloin ACF muistutukset lähetetään(???? = h/min,esim.0930=>keskusyksikkölähettää ACF muistutuksen klo 09:30) Tehdasasetus on 10:00. Aseta keskusyksikön ACF tekstiviestimuistutusten ACF kiertoaika (??= 01~99 päivää, jos asetat 00, keskusyksikön ACF toiminto on pois päältä) Aseta vyöhykekohtaisesti ilmaisimien ACF tekstiviestimuistutusten ACF kiertoaika (??=1~32, vyöhykenumero,!!=02~99 päivää, jos asetat 00, kyseisen ilmaisimen ACF toiminto on pois päältä) Harvoin käytetty toiminto. Käytä esim. silloin jos, poissa ollessasi joku ilmaisin antaa liian usein ACF-muistutuksia. Aseta vyöhykkeille selväkieliteksti: Voit antaa kullekin laitteelle (=vyöhykkeelle) selväkielisen nimen. Toimi seuraavasti: Lähetä laitteeseen SMS tekstiviesti: salasana+cont+vyöhykenumero*tilan nimi#. (HUOM: Tilan nimi kirjoitetaan ilman skandinaavisia merkkejä, max. 15 merkkiä). Seuraavassa on esitetty muutamia esimerkkejä: 1234CONT02*Makuuhuone# vyöhyke 02, SMS hälytysviestiksi tulee esim.: 09:30,PIR sensor,alarm,zone 02 (Makuuhuone)

28 CONT03*Paaovi# 1234CONT04*Autotalli# 1234CONT05*Keittio# 1234CONT06*Varasto, Kost.# vyöhyke 03, SMS hälytysviestiksi tulee esim.: 09:31,Door sensor,alarm,zone 03 (Paaovi) vyöhyke 04, SMS hälytysviestiksi tulee esim.: 09:32,PIR sensor,alarm,zone 04 (Autotalli) vyöhyke 05, SMS hälytysviestiksi tulee esim.: 09:33,Smoke sensor,alarm,zone 05 (Keittio) vyöhyke 06, SMS hälytysviestiksi tulee esim.: 09:34, Water sensor,alarm,zone 06 (Varasto, Kost.) 13. Tehdasasetukset Kaukosäätimen käyttö sidottu sireeniin: PÄÄLLÄ Hälytin aktivoitu/kuorivalvonta/hälytin lepotilassa SMS tekstiviesti muistutustoiminto: PÄÄLLÄ Syöttöjännitteen vika/paluu SMS tekstiviesti muistutustoiminto: PÄÄLLÄ Sireenin päällä olo aika hälytyksessä: 2 minuuttia Hälyttimen aktivoitumisviive poistuttaessa: 0s Hälytyksen päälle kytkeytymisen viive: 0s Maksimi hälytyspuheluiden määrä: 15 kpl Maksimi SMS tekstiviestimäärä yhden hälytysjakson aikana: 10 kpl Hälytyspuhelut ja SMS tekstiviestit lähetetään kaikkiin aseteltuihin numeroihin NO:1-6 Etäkäytettäessä eli keskusyksikköön soitettaessa soittokertojen määrä. Eli soittokerrat (=hälytysmerkkiäänet), ennekuin Keskusyksikkö vastaa siihen soitettaessa: 3 kpl Vakioaika, jolloin ACF muistutukset lähetetään: 10:00am Keskusyksikön ACF tekstiviestimuistutusten ACF kiertoaika: 7 päivää Kaikkien vyöhykkeiden ilmaisimien tekstiviestimuistutusten ACF kiertoaika: 30 päivää Hälytyspuhelinnumeropaikat (1~6)ja SMS tekstiviestinumeropaikat (1~6)ovat tyhjiä Kymmenen sekunnin ääniviesti on tyhjä Vyöhykkeiden selväkielitekstit ovat tyhjiä 14. Erikoisasetukset Numeerisen asettelulaitteen opettaminen järjestelmään (HUOM, tätä asetusta ei yleensä tarvita, koska asettelulaite on AINA valmiiksi ohjelmoitu keskusyksikköön): Jos keskusyksikkö lakkaa jostain harvinaisesta syystä tunnistamasta numeerisen asettelulaitteen signaaleja kokonaan, mutta numeerisen asettelulaitteen punainen led-valo kuitenkin syttyy normaalisti näppäimiä painettaessa, tarkasta ensin paristo. Jos pariston vaihto ei auta, voit opettaa keskusyksikölle uudestaan numeerisen asettelulaitteen (tai uuden asettelulaitteen) seuraavasti: tee keskusyksikkö virrattomaksi (virtalähde pois, akun minikytkin ylhäältä katsottuna oikeaan reunaan, kun kaikki ledit sammuneet, palauta virrat laitteeseen ja samaan aikaan paina asettelulaitteen # -nappia useita kertoja. Keskuslaite piippaa hyväksymisen merkiksi. Kokeile ARM valon sytyttyä, että numeerinen asettelulaite toimii. Mikäli asettelu ei onnistunut, TOISTA em. toimenpide niin monta kertaa, että asettelu onnistuu. Jos haluat käyttää reaaliaikakelloa (vain SA-GSM-SECU mallit), sinun tulee asetella sen aika uudestaan, koska keskusyksikkö nollaa ajan resetoinnin yhteydessä, ohjeet, ks. kohdasta 2. Komentolistaus Numeeriselle asettelulaitteelle

29 C. Järjestelmän päivittäinen käyttö: Voit aktivoida järjestelmäsi hälytystilaan painamalla kaukosäätimen Lukko painiketta. Vaihtoehtoisesti voit aktivoida laitteen soittamalla laitteen numeroon tai lähettämällä tekstiviesti siihen ja sitten toimimalla, kuten on neuvottu kohdassa Etäkäyttötoiminnat. 2. Voit asetella laitteen lepotilaan painamalla laitteen Avaa lukitus painiketta tai soittamalla laitteen numeroon tai lähettämällä tekstiviesti siihen ja sitten toimimalla, kuten on neuvottu kohdassa Etäkäyttötoiminnat. 3. Yötilaan ts. kuorivalvontatilaan asettelu tapahtuu kauko-ohjaimen Kaiutin ja rasti -painikkeesta, kuulet äänen pi-piip. Tällöin liiketunnistimet eivät ole hälytystilassa, mutta ovi- ja ikkunailmaisimet ovat. 4. Hätäkutsuna toimii kauko-ohjaimen Salama -painike (tai rinnakkaismallissa Hälytyskello -painike). Tästä tulee välittömästi hälytyssoitto ja tekstiviesti EMERGENCE!!!!! (mikäli tekstiviestitoiminto on käytössä). Huom. Savuilmaisin on aina päällä, ellei laitetta ole kokonaan suljettu. Huom. Kauko-ohjaimen painamisen ja keskuslaitteen reagoimisen välillä on muutaman sekunnin viive. Kun hälytysviesti lähetetään: 1. Kun mikä tahansa ilmaisin hälyttää laitteen ollessa ARM tilassa, keskuslaitteen ALARM led-valo syttyy ja laite soittaa välittömästi ensimmäiseen esiaseteltuun hälytysnumeroon. Esiaseteltu ääniviesti kuuluu kaksi kertaa peräkkäin ja tekstiviestinumeroon lähetetään SMS -teks-tiviesti. Sen jälkeen laite jatkaa soittoa seuraaviin esiaseteltuihin numeroihin (mikäli niitä on aseteltu). 2. Jos ensimmäinen puhelinnumero ei vastaa 40 sekunnin sisällä, laite jatkaa soittoa seuraaviin esiaseteltuihin numeroihin niin kauan, kunnes joku puhelinnumero vastaa ja hälytykseen reagoidaan kuittaamalla. 3. Kuitataksesi hälytyksen, sinun tulee painaa # -näppäintä puhelimestasi, tai voit asetella hälyttimen lepotilaan painamalla 5 -näppäintä. Voit kuunnella hälyttimen ympäristöä 20 sekunnin ajan painamalla 1 -näppäintä. Jos haluat kuunnella uudelleen 20 sekuntia, paina 1. Painamalla 2 -näppäintä voit kytkeä sireenin (tehdasasettelu on 1 min) tai kytkeä sireenin pois päältä painamalla 3 näppäintä tai kytkeä hälytysjärjestelmän jälleen aktiiviseksi painamalla 4 -näppäintä. Jos haluat kuunnella äänitetyn hälytysviestin uudelleen paina * -näppäintä. Etäkäyttötoiminnat puhelimella ja tekstiviesteillä: 1. Hälytysjärjestelmääsi voidaan etäkäyttää useimmilla puhelimilla puhelimen näppäimiä käyttäen, jos puhelin on normaaleilla näppäimillä varustettu, (myös ns. lankapuhelimilla ). Toiminnot ovat samat kuin hälyttimen soittaessa esiaseteltuihin numeroihin, ks. edellinen kohta. 2. Käyttääksesi hälytysjärjestelmääsi puhelimen näppäimillä sinun tulee ensin soittaa hälytysjärjestelmäsi numeroon. Noin 3-4 soittoäänen jälkeen järjestelmä vastaa ja tiedottaa siitä kahdella piip äänellä. Näppäile 4- numeroinen salasanasi (HUOM! salasanaa näppäiltäessä tulee toimia rauhallisesti: Jokaisen näppäillyn numeron jälkeen odota muu-

30 28 tama sekunti ja samalla kuuntele puhelimestasi, että jokaisen näppäillyn numeron jälkeen kuuluu piip -ääni, mikäli ääntä ei kuulu, laite ei tunnistanut näppäiltyä numeroa, toista näppäily, kunnes piip ääni kuuluu). Jos salasanasi on oikein, hälytin tiedottaa siitä viimeisen numeron jälkeen kahdella piip äänellä. Jos salasanasi oli väärä, hälytin tiedottaa siitä viidellä perättäisellä piip äänellä. Jos syötät salasanan väärin kolme kertaa, puhelu katkeaa. HUOM: Jos testaat toimintoja ollessasi samassa tilassa kuin keskusyksikkö, älä puhelimen kaiutin -toimintoa, koska keskusyksikkö ei silloin välttämättä tunnista näppäiltyjä numeroita johtuen äänen kaiusta. Kun olet onnistuneesti kirjautunut hälyttimeesi, voit suorittaa seuraavia toimintoja: # = Kuittaa hälytys. 1 = Voit kuunnella hälyttimen ympäristöä 20 sekunnin ajan, uusi painallus on 20 sekuntia lisäaikaa. (Huom. tällöin sireeni lakkaa soimasta, että kuulet mitä tilassa tapahtuu) 2 = Voit kytkeä sireenin soimaan. (Huom. Sireeni alkaa nyt soimaan, vaikka muutoin keskuslaite olisi ohjelmoitu ns. hiljaiselle hälytykselle. Tehdasasettelu on, että sireeni soi 2 min ajan.) 3 = Voit kytkeä sireenin pois päältä. 4 = Voit kytkeä hälytysjärjestelmän aktiiviseksi. 5 = Voit kytkeä hälyttimen lepotilaan. HUOM! Komentojen jälkeen tulee kuulua piip ääni, ellei kuulu, keskuslaite ei tunnistanut komentoa, toista komento kunnes kuulet piip äänen. 4. Saapuvien tekstiviestihälytysten tunnistaminen: Tekstiviestihälytyksien vyöhykenumero määräytyy sen mukaan, miten asettelet lisäilmaisimet käyttöön. Peruspaketin mukana tulleet ilmaisimet on käyttöönotettu tehtaalla. Järjestelmässä on 32 vyöhykettä. Tee itsellesi lista, josta näkyy kunkin ilmaisimen numero, jolloin osaat paikallistaa kyseisen ilmaisimen hälytyksen tullessa. Voit kirjoittaa vyöhykettä vastaavan ilmaisimen nimen alla olevaan vyöhykelistaan, tai tallettaa vastaavat vyöhykenumeroiden ilmaisimien nimet puhelimeesi esim. osoitetietoihin. Esim.: Alarm zone NO.01 = tarkoittaa hälytystä Alarm zone NO.02 = tarkoittaa hälytystä Alarm zone NO.03 = tarkoittaa hälytystä Alarm zone NO.04 = tarkoittaa hälytystä Alarm zone NO.05 = tarkoittaa hälytystä Alarm zone NO.06 = tarkoittaa hälytystä 230V sähkökatkon ja -palautumisen ilmoitus: Jos hälyttimesi sisäinen vara-akku on kytketty toimintaan (minikytkin hälyttimen takaosassa on ylhäältäpäin katsottuna vasemmalla) ja muuntaja on kytketty toimintaan, hälyttimesi ilmoittaa kiinteistösi sähkökatkoksesta ( AC power shut off ) ja sähkön palautumisesta ( AC power recovered ) tekstiviestillä automaattisesti. D. Ylläpito ja huolto: HÄLYTYSJÄRJESTELMÄN TESTIKÄYTTÖ JA YLLÄPITO: On tärkeää, että testaat käyttöönotetun järjestelmän toiminnan useita kertoja varmistaak-

31 sesi, että kaikki asetukset on nyt tehty oikein ja järjestelmä toimii juuri haluamallasi tavalla. On myös tärkeää, että testaat järjestelmän säännöllisesti varmistaaksesi sen oikean toiminnan. Kaikki turvajärjestelmät tarvitsevat ylläpitoa ja huoltoa. Huoltotoimenpiteenä tulee testata laiteet säännöllisin väliajoin (esim. 1-3 kuukauden välein) ja tarkastaa esim. kävelytestillä, että pattereissa on virtaa. Liiketunnistin tulee pitää puhtaana ja pölyttömänä. Varsinkin viileissä olosuhteissa patterit tyhjentyvät normaalia nopeammin. Paristojen oletettu kestoikä on ½-2 vuotta riippuen laitteesta. HUOM. Paristojen kestoikään vaikuttaa paristojen laatu ja se, miten laitteita käytetään ja miten usein ne lähettävät signaaleja. Sen vuoksi on tärkeää pitää huolta järjestelmästäsi. Pidä huolta järjestelmästäsi: Tee kävelytesti säännöllisesti ja varmista kaikkien ilmaisimien toiminta. Kirjaa tähän järjestelmän käyttöönottopäivä ja eri laitteiden patterinvaihtopäivämäärät. Silloin voit seurata, miten usein paristoja tulee uusia sinun käyttötavassasi ja voit ennakoida tulevat patterien vaihdot. Käyttöönottopäiväys: 1. Liiketunnistimen patterivaihdot: Liiketunnistimen patterivaihdot: Liiketunnistimen patterivaihdot: Liiketunnistimen patterivaihdot: Ovi-ilmaisimen patterivaihdot: Ovi-ilmaisimen patterivaihdot: Ovi-ilmaisimen patterivaihdot: Ovi-ilmaisimen patterivaihdot: Savuilmaisimen patterivaihdot: Savuilmaisimen patterivaihdot: Savuilmaisimen patterivaihdot: Savuilmaisimen patterivaihdot: Jäätymisvahdin patterivaihdot: Jäätymisvahdin patterivaihdot: ilmaisimen patterivaihdot: ilmaisimen patterivaihdot: ilmaisimen patterivaihdot: ilmaisimen patterivaihdot: tiedote: HUOM! Laitteen mukana olevia pieniä 23A 12V paristoja on saatavissa hyvin varustetuista myymälöistä ja nettikaupoista. Niiden yleistuotenimike on 23A 12V (rinnakkaisnimike esim. V23GA, LR23A, V23A, GP23A). Pariston koko on 10x28mm. Kauko-ohjaimien paristo on tyypiltään 27A 12V (rinnakkaisnimike esim. V27GA, LR27A, V27A, GP27A), pariston koko on 7,7x28mm. Molempia paristoja käytetään yleisesti mm. autojen varashälyttimien kauko-ohjaimissa ja muissa hälytysjärjestelmien kauko-ohjaimissa. HUOM! Palovaroittimia ja -ilmaisimia ja niiden lukumäärää koskevat myös viranomais- yms. Suomessa voimassa olevat määräykset ja suositukset. Asenna ilmaisimia riittävä määrä. (Ks. tar- 29

32 30 kemmat tiedot Langaton savuilmaisin, Käyttöohjeet ) ÄLÄ KÄYTÄ LAITTEESSA PREPAID-LIITTYMÄÄ/SIM-KORTTIA. HUOM! Suosittelemme edullista kuukausimaksullista liittymää, esim. DNA Onni -liittymää. Varmista aina sopimusehdoista, ettei operaattori sulje liittymää, jos sen käyttö on vähäistä tai jos sitä ei ole tietyn ajan kuluessa käytetty, TAI ETTEI OPERAATTORI SULJE LIITTYMÄÄ, JOLLEI SEN LÄHETTÄMÄÄN TEKSTIVIESTIIN TAI SOITTAMAAN PUHELUUN VASTATA. HUOM. Liittymien nimet, hinnat ja ehdot yms. voivat muuttua. Tarkista järjestelmän toiminta ja hälytyksien siirtyminen säännöllisesti tämänkin vuoksi. HUOM! Järjestelmän valmistaja, maahantuoja tai jälleenmyyjät eivät vastaa mahdollisista vahingoista tai turhista hälytyksistä aiheutuneista kustannuksista. Emme vastaa välillisistä vahingoista. Laitteen käytön välillisistä tai suorista seurauksista vastaa käyttäjä. Laitteen käytössä tulee huomioida paikalliset määräykset ja lainsäädäntö. Käyttöohjeessa saattaa ilmetä poikkeavuuksia, koska laitteistoa kehitetään jatkuvasti. E. Järjestelmän ominaisuudet: GSM keskusyksikkö EH-GSM: Käyttöjännite 230 VAC / virtalähteen ulostulo 6 VDC, 1000 ma. Vastaanottomatka laitteelta, joissa antennit ulosvedettynä n metriä ilman signaalia häiritseviä esteitä ts. esteettömässä ilmatilassa. HUOM. Vaihtelee riippuen käytettävästä ilmaisimesta ja käyttökohteen rakenteista. Lepovirta: <90 ma. Virrankäyttö hälyttäessä: <200 ma. Tehonkäyttö: 0,5 W. Sisäänrakennettu Li-ion vara-akku: 1800 ma, 3,6 V. Käytä vain laitteeseen tarkoitettua virallista akkua. Käyttöolosuhteet: C. Koko: 15,5 10,5 3 cm. Nettopaino: 0,5 kg Kauko-ohjain: Käyttöjännite: 12VDC Kantomatka: 30m Käyttötaajuus: 433 MHZ. Langaton ovi-ilmaisin: Käyttöjännite: 12VDC Kantomatka: 30m Käyttötaajuus: 433 MHZ Langaton numeerinen asettelulaite: Käyttöjännite: 12VDC Käyttötaajuus: 433 MHZ Kantomatka riippuu paljon käytetyistä rakennusmateriaaleista, mutta se riittää yleensä keskikokoisissa omakotitaloissa. Langaton käyttönäppäimistö: Sisäänrakennettu paristovarmennus: 3.7V 500mA lithium paristo Virrankäyttö signaalinlähetyksessä: 30Ma Lepovirta: 5μA Pariston kesto täydessä latauksessa, lepovirralla: 1000 minuuttia Latausaika: h Virtalähde: 6V, 1A (voi käyttää keskusyksikön virtalähdettä, jos se on 6V, 1A)

33 Virtalähde/Adapter: JLT03-30WH tai 60-1, voi vaihdella laite-eräkohtaisesti. 31 Käytä vain Access Home Electronics Oy:n Kotihälyttimen keskuslaiteen EH-GSM kanssa. Använd endast med Access Home Electronics Ab:s Kotihälytin central apparaten EH-GSM. Älä käytä muissa laitteissa. Vänd ej med andra apparater. Käyttöjännite/Driftspänning 230 VAC, 50 Hz Ulostulo/Utgång 6 VDC, 1000 ma Valmistaja/Tillverkare: SSG CORP., LTD Pistorasiarele / Stick kontakt relä: Tyyppi/typ: Wireless Remote Controlled Socket. 230V pistorasiareleiden käyttö:/ Använding: HUOM! Jos kytket releisiin sähkökuormia, varmista ehdottomasti, ettei niiden määrä ylitä pistorasiareleen kokonaistehonkestoa 1800 W. (HUOM: Kunkin releen tehonkesto on merkattu releisiin. Varmista tehonkesto!) Belasta ej över 1800 W pär stick kontakt relä. Kokonaistehon ylittäminen johtaa laitteen rikkoontumiseen pysyvästi. Överbelasting förstör apparaten fullständingt. Jos sinun tarvitsee kytkeä useampia laitteita, käytä useaa tämäntyyppistä pistorasiarelettä (max 4 kpl/järjestelmä). Ifall du måste koppla flera apparater, använd andra liknande stck kontakt reläer. Älä kytke pistorasiareleisiin mitään sellaisia laitteita, joiden virheellisestä päälle tai pois kytkennästä voi aiheutua vaaraa, vahinkoa tai haittaa. Anslut ej sådana apparater som av felaktigt på eller av ansluting orsaka livsfara, skada eller förorening. Laitteen käyttölämpötila:/ drifttemperature: -10C ~+55 ºC. Max. tehonkesto/ Max. effektvaraktighet: 1800 W Max virtakesto: 7,8A/230V Maximum elström; 7,8A/230V Taajuus/Frekvens: 433,92 MHz Käyttöjännite/driftspänning: 230 VAC, 50 Hz Käytä vain Access Home Electronics Oy:n Kotihälyttimen keskuslaiteen kanssa. Älä käytä muissa laitteissa. Använd endast med Access Home Electronics Ab:s Kotihälytin central apparaten. Vänd ej med andra apparater. Valmistaja/Tillverkare: SSG CORP., LTD Made in China Valmistaja/valmistuttaja/Tillverkare: SSG CORP., LTD Laitteen valmistaja Shenzen Secrity Group Corp. LTD vakuuttaa (Manufacturer s Declaration), että tämä laite ilmaisimineen ja muine oheislaitteineen täyttää sille asetetut olennaiset vaatimukset sekä direktiivin 1999/5/EC muut ehdot (Counsil Directive 1999/5/EC on Radio Equipment and Telecommunication Terminal Equipment). Valmistajan käyttämä testilaboratorio: Accurate Technology CO. LTD, testin rekisteritunnus:ate , ATE , ATE , ATS Tarkemmat todistukset saa tarvittaessa maahantuojalta Access Home Electronics Oy:ltä. Lue huolellisesti ennen käyttöä. Savuilmaisimen ja Liiketunnistimen tarkemmat käyttöohjeet liitteenä. Järjestelmällä on vuoden takuu. F. Langaton liiketunnistin - Käyttöohje

34 32 1. LAITEKUVAUS Tämä tuote on infrapunatekniikkaan perustuva langaton liiketunnistin. Laadukkaat ominaisuudet: A) Ei turhia hälytyksiä, vaikka patterijännite laskee. Erittäin hyvä ilmaisukyky. Erittäin helppo asentaa joko kaksipuolisella tarralla ja varmistus yhdellä ruuvilla tai mukana tulevalla asennus- ja säätökiinnittimellä B) Vähäinen virrankulutus; paristo kestää kauemmin kuin useissa muissa langattomissa liiketunnistimissa. 2. OMINAISUUDET VIRRAN SYÖTTÖ: 2 kpl 1,5 V alkaliparistoja mah, kestää normaalissa huoneenlämmössä noin kaksi vuotta, puolikylmissä olosuhteissa 5-15 C hiukan vähemmän. Tarkista paristojen kunto säännöllisesti. Kirjaa järjestelmän käyttöönottopäivä ja eri laitteiden patterin vaihtopäivämäärät. Silloin voit seurata, miten usein paristoja tulee uusia sinun käyttötavassasi ja voit ennakoida tulevat patterien vaihdot. KÄYTTÖVIRTA: Staattinen < 30 µa; hälyttäessä < 20 ma LANGATTOMAT PARAMETRIT: Taajuus 433 MHz, KM-2000 kommunikaatio-muoto, lähetyksen kantomatka useita kymmeniä metrejä. Kantomatka riippuu paljon käytetyistä rakennusmateriaaleista, mutta se riittää yleensä keskikokoisissa omakotitaloissa. Tarvittaessa voit lisätä järjestelmään erillisen signaalivahvistimen. KÄYTTÖTILAT: virransäästötila USE (toinen hälytyssignaali lähetetään, kun ensimmäisestä liikkeen havaitsemisesta on kulunut 110 sekuntia); testitila TEST (toinen hälytyssignaali lähetetään, kun ensimmäisestä liikkeen havaitsemisesta on kulunut 20 sekuntia) LIIKKEEN ILMAISU: Kun laite havaitsee ihmiskehon liikkeen ilmaisualueella, laitteen punainen led- valo syttyy noin 1,5 sekunnin ajaksi ja hälytyssignaali lähetetään. Laitteen herkkyys valitaan jumpperilla laitteen sisällä : (4~8 m, 6~12 m, 9~18m) Vaakatasossa tapahtuvan liikkeen ilmaisukyky: 110 º Pystytasossa tapahtuvan liikkeen ilmaisukyky: 60 º Peittoalue: 9 9 m Laitteen koko: mm. Toimintalämpötila: -10 ºC~55 ºC Varastointilämpötila: -25 ºC~65 ºC Anti-elektromagnetismi: >30 V/M Valkoisen valon sietokyky: >6500 LUX 3. ASETTELUT Liitä valkoinen patterijännitteen liitin BT1 -liittimeen. Ilmaisin ottaa itsensä automaattisesti käyttöön kahden minuutin kuluessa. HUOM. Laite toimii patterijännitteen johdon kytkemisen jälkeen tehdasasetuksilla useimmissa tapauksissa, mutta voit halutessasi muuttaa seuraavia asetuksia: Aseta herkkyydenvalinta siltausnasta haluamaasi ilmaisuetäisyyteen:

35 Siltausnasta LIIKETUNNISTUSALUEEN HERKKYYS: 4-8 m: Maksimi liiketunnistusalueen herkkyys on 4-8 m m: Maksimi liiketunnistusalueen herkkyys on 6-12 m m: Maksimi liiketunnistusalueen herkkyys on 9-18 m. 33 Siltausnasta LED: Jos kytketty (=tehdasasetus), led-valo on toiminnassa. Jos kytketty pois, ledvalo ei toiminnassa. Punainen led-valo syttyy 1,5 sekunnin ajaksi, kun ilmaisin havaitsee ihmiskehon ilmaisualueella ja lähettää hälytyssignaalin. 4. KÄVELYTESTI A. Kytke halutessasi siltausnasta A TEST -asentoon (myös energiansäästötila eli USE, asento käy. Ei ole muuta eroa kuin se, että ilmaisin lähettää uuden signaalin vasta 110 sekunnin kuluttua ensimmäisestä). B. Simuloi tunkeutujan sisääntulo ilmaisualueella tai signaalin koelähetyspainikkeesta. Led-valo syttyy 1,5 sekunnin ajaksi. Ilmaisin lähettää hälytyssignaalin. Varmista, että keskusyksikkö on ottanut hälytyksen vastaan. HUOM! Muista suorittaa kävelytesti kaikille ilmaisimille aika ajoin, jotta varmistat niiden virheettömän toiminnan. 5. ASENNUS Asenna laite haluamaasi paikkaan jollakin seuraavista vaihtoehdoista: a) Jos säätöjalan ominaisuutta ei tarvita ja voit asentaa ilmaisimen tasaiselle alustalle, käytä halutessasi kaksipuolista kiinnitysteippiä ja varmista kiinnitys pohjalevyn läpi ruuvilla (irrota ensin piirilevy pohjalevystä irrottamalla piirilevyn keskiosassa oleva ruuvi). b) Jos haluat käyttää säätöjalan ominaisuuksia, kiinnitä säätöjalka ilmaisimen pohjalevyyn säätöjalkaan valmiiksi kiinnitetyllä ruuvilla seuraavasti: - irrota ensin piirilevy pohjalevystä irrottamalla piirilevyn keskiosassa oleva ruuvi - kierrä säätöjalan ruuvikiinnikejalusta irti varsinaisesta säätöjalasta irrottamalla muovinen kiristysmutteri - kiinnitä säätöjalan ruuvikiinnikejalusta seinään ruuveilla - kierrä säätöjalka takaisin kiinni ruuvikiinnikejalustaan muovisella kiristysmutterilla Nyt voit säätää ilmaisimen haluamaasi asentoon. Kiristä lopuksi muovinen kiristysmutteri, jolloin ilmaisin on lopullisessa asennossaan. c) Voit myös jättää ilmaisimen ilman varsinaista ruuvikiinnitystä, esim. kirjahyllyyn, pöydälle tms., ilman säätöjalkaa / säätöjalalla tai kiinnitystarralla haluamallasi tavalla. HUOM! Tämä voi aiheuttaa turhia hälytyksiä liiketunnistimen mahdollisesta liikahtamisesta johtuen, joten jos käytät tätä asennustapaa, varmista laitteen liikkumattomuus, esim. kiinnitystarralla. Ilmaisin painaa sen verran, ettei pelkkä kiinnitystarra jaksa kannattaa sen koko painoa pitkää aikaa. HUOM! Jos käytät ruuvikiinnitystä: Laitteen voi asentaa henkilö, jolla ei ole sähköasennus-oikeuksia, koska laite toimii paristolla. Noudata kuitenkin varovaisuutta, ettei asennus vioita muita sähkölaitteita tai johtoja. Jos olet epävarma, onko asennettavassa kohdassa kiinnitysmateriaalin takana sähköjohtoja, käytä lyhyitä tylppäkärkisiä ruuveja, jotka eivät läpäise kiinnitysmateriaalia. Jos olet epävarma sähköteknisistä asioista, käytä ammattisähköasentajaa. Älä kiinnitä laitetta

36 34 sähkörasioihin. HUOM! Jos asennat laitteen yli 2,5 metrin korkeuteen, tai laite ei muuten reagoi riittävän herkästi oltaessa sen lähellä, yritä korjata tilanne asentamalla laitteen etukannessa oleva linssilevy uudelleen kiertämällä sitä 180º (sileän puolen tulee osoittaa edelleen tunnistusaluetta). Varoituksia: Älä pudota laitetta asennuksen aikana, jottei se vioitu. Älä koske ilmaisimen linssiin, ettei laitteen herkkyys kärsi. Asenna laite vakaalle alustalle, jossa se ei joudu alttiiksi tärinälle. Asenna ilmaisin paikkaan, jossa se ei joudu suoraan auringonvaloon eikä liian suureen lämpötilaan. Lue huolellisesti ennen käyttöä. G. Langaton savuilmaisin - Käyttöohje HUOM! Tämä tuote on langaton optiseen tekniikkaan perustuva savuilmaisin, joka antaa normaalin palovaroittimen lisäksi lisäsuojaa valvottavan tilan turvaamiseen. Tämä laite ei ole palovaroitin eikä paloilmoitin, eikä täytä niille asetettuja vaatimuksia, kuten palovaroittimelle asetettuja standardeja, verkkojännitteeseen liittäminen ja akkuvarmennus jne.. On tärkeä suojata koti myös määräykset täyttävällä palovaroittimella. Palovaroittimia ja niiden lukumäärää koskevat myös viranomais- yms. Suomessa voimassa olevat määräykset ja suositukset. Turvallisimman lopputuloksen saat, jos asennat palovaroittimen kodin kaikkiin kerroksiin ja jokaiseen huoneeseen. Niitä myyvät alan ammattiliikkeet. Tämä laite on tarkoitettu osaksi langatonta KOTIHÄLYTIN järjestelmää, laite antaa langattoman hälytyksen KOTIHÄLYTIN järjestelmään kun se on ohjelmoitu osaksi sitä, ks. tarkemmat käyttöohjeet KOTIHÄLYTTIMEN käyttöohjeesta. Ilmaisimien toiminnan varmistamiseksi ne täytyy tarkistaa viikoittain. Laitteen sijoittamisessa ja asentamisessa tulee kiinnittää huomiota sen toimintaedellytyksiin. Ilmaisimien asentaminen seinään, lähelle ilmastointia/tuuletusikkunoita tai tulisijoja voi aiheuttaa ilmaisimien toiminnan estymisen tai erheellisen hälytyksen. Virheellinen toiminta johtuu huoneiston ilmavirtojen liikkeistä tai kosteuden kerääntymisestä ilmaisimien sisälle. Ilmaisimet eivät yleensä sovellu kosteisiin tai vaihteleviin olosuhteisiin. Asentamisessa tulee toimia käyttö- ja asennusohjeiden mukaisesti. Ilmaisimien testaus on tärkein toimenpide varoittimien toimintavarmuuden takaamiseksi. Ilmaisin käyttää sähköä toimiakseen. Sähkön puuttuminen ja siitä johtuva ilmaisimien toiminnan estyminen voi johtua pariston jännitteen laskusta alle toiminnan raja-arvon tai varoittimen vikaantumisesta. Nopeimmillaan toiminnan pysäyttävän patterijännitteen raja-arvon saavuttaminen kestää ainoastaan muutamia päiviä tai viikkoja. Lomamatkan aikana tyhjentynyt paristo voi jäädä huomaamatta. Tiloissa, joissa syntyy pölyä, savua, höyryä tai kaasuja voivat savuilmaisimet aiheuttaa hälytyksiä, joten älä asenna laitetta tiloihin, joissa normaalioloissa syntyy edellä mainittuja. 2. LAITEKUVAUS Tämä tuote on langaton optiseen tekniikkaan perustuva savuilmaisin. Ominaisuudet: Kattoon asennettava asennusalustalla. Punainen led-valo ilmaisee hälytystilan. Voimakas sisäänrakennettu sireeni. Testinappi kannessa. 3. OMINAISUUDET VIRRAN SYÖTTÖ: 1 kpl 9 VDC paristoja.

37 KÄYTTÖVIRTA: Staattinen < 10 µa; hälyttäessä < 30 ma KÄYTTÖTAAJUUS: Taajuus 433 MHz TOIMINTALÄMPÖTILA: 0 ºC~60 ºC SAVUHERKKYYS: 0,4 %~1,5 %, vastaa heikkoa näkyvää savua HÄLYTYSSIREENI: ~85 db TESTAAMINEN A. Asenna paristo laitteeseen B. Paina kannessa olevaa testausnappia noin 5 sekunnin ajan, jonka jälkeen kuulet voimakkaan hälytysäänen 5. ASENNUS Asenna laite haluamaasi paikkaan kattoon, jossa se tunnistaa mahdollisimman hyvin mahdollisesti syntyvän savun. Asenna ensin kiinnitysalusta, sitten kierrä ilmaisin kiinni siihen. Laitteen voi asentaa henkilö, jolla ei ole sähköasennusoikeuksia, koska laite toimii 9 V paristolla. Noudata kuitenkin varovaisuutta, ettei asennus vioita muita sähkölaitteita tai -johtoja. Jos olet epävarma, onko asennettavassa kohdassa kattomateriaalin takana sähköjohtoja, käytä lyhyitä tylppäkärkisiä ruuveja (ja tarvittaessa lyhyitä proppuja), jotka eivät läpäise kattomateriaalia. Jos olet epävarma sähköteknisistä asioita, käytä ammattisähköasentajaa. Älä kiinnitä laitetta sähkörasioihin. Varoituksia ja huomautuksia: Älä pudota laitetta asennuksen aikana, jottei se vioitu. Kytke patteri oikein, patterin poistaminen poistaa ilmaisimen käytöstä. Huomioi käyttölämpötila. Älä asenna kosteisiin tiloihin. Huomioi käyttölämpötila asennuspaikassa, ei siis sovellu täysin kylminä oleviin mökkeihin. Laitteen testinappi kattaa kaikki savuhälytyksen toiminnot, joten älä käytä muita testausmenetelmiä. Paina nappia riittävän pitkään (vähintään 5 sekuntia) ja voimakkaasti. 6. HUOM! Ohessa esimerkki tyypillisestä keskuslaitteeseen hälyttävien savuilmaisimien sijoittelusta. Sovella sijoituspaikkavalintoja kiinteistösi rakenteen ja tässä ohjeessa annettujen ohjeiden mukaan. Sijoita laitteet vähintään 50 cm seinästä tilan keskikohtaan päin ja vähintään 1,5 metrin päähän ilmastoinnin tulo- ja poistoilmaventtiileistä/-elimistä. Laite tulee huoltaa vuosittain. Vaihda patteri vähintään kerran vuodessa tai heti kun laite lakkaa toimimasta. Käytä vain teknisesti alkuperäisiä vastaavia ja mahdollisimman laadukkaita paristoja, jotta varmistat laitteen toiminnan mahdollisimman kauan. Puhdista laite myös vuosittain pölystä ja liasta. Testaa laite sen jälkeen. Jos laite pitää ääntä n. 1 minuutin välein, vaihda patteri ja puhdista ilmaisin. Jos ilmaisin hälyttää ruuanvalmistuksen yhteydessä tai muuten normaalissa käyttöolosuhteissa, tuuleta tila ja jos tämä toistuu häiritsevän useasti, siirrä ilmaisinta parempaan paikkaan. Laite tulee uusia viiden vuoden välein. Vaikka laitteessa on voimakas varoittava sireeni, on mahdollista, ettei asukas kuule sitä johtuen huonosta kuulosta tai jostain tilapäisestä kuulonheikkenemisestä. Tällaisia tapauksia varten on kenties tarpeellista asentaa vilkkuvaloilla ja/tai tärinähälyttimellä varustettuja erikoishälyttimiä asukkaan turvaamiseksi. Savuilmaisin tunnistaa näkyvää savua, joten jos laite ei ole asennettu savuttavan paikan välittömään läheisyyteen, se ei tunnista savua ennen kuin riittävästi näkyvää savua on laitteen sisällä. On mahdollista, ettei laite reagoi riittävän ajoissa, jotta turvallinen pelastautuminen voidaan

38 suorittaa. Laite ei tunnista lämpöä, liekkejä, eikä näkymättömiä kaasuja. Savuilmaisimella on rajoituksensa. Tämä savuilmaisin ei ole ns. idioottivarma, eikä voida antaa täystakuuta ihmisten tai omaisuuden suojaamisesta sen avulla. Savuilmaisin ei ole vaihtoehto vakuutuksille. Asuntojen ja tilojen omistajien ja vuokralaisten tulee varmistaa myös muilla tavoin turvallisuutensa ja omaisuutensa. MAKUUHUONE OLOHUONE MAKUUHUONE KEITTIÖ KELLARI Laite voi aiheuttaa turhia hälytyksiä ammoniakkikaasuista (esim. navetat) eikä laite muutenkaan sovellu kylmiin tiloihin, ks. käyttölämpötila.tämä laite on suunniteltu vain kohteisiin, joita käyttää vain yksi perhe tai muu yhteiskäyttäjäryhmä, ei siis yhdistettäväksi useista eri asunnoista koostuviin kokonaisuuksiin (kuten esim. rivitaloyhtiöt) tai useista eri tiloista muodostuviin hälytysjärjestelmiin (kuten suuret, eri käyttäjiä omaavat toimistorakennukset). HUOM. Laitteen mukana mahdollisesti oleva englanninkielinen ohje on soveltuva vain varoituksiltaan, ei teknisiltä osilta. Yrityksen yhteystiedot: Access Home Electronics Oy, Retkitie 13, Luopioinen. Puhelin Tarkempia tietoja saat Access Home Electronics Oy Käyttöohje päivitetty
