1 Auringonpilkku, sivukoulu Helsinki IVA-kuntotutkimus Tommi Paasivirta WSP Finland Oy

2 Ilmanvaihtojärjestelmä Tehdyt tutkimukset Tutustuminen alkuperäisiin suunnitelmiin. IV - koneiden ja ulkoilmalaitteiden tarkastus Tuloilmakanavien puhtauden tarkastaminen Tilojen päätelaitteiden tyypit, sijoittelu ja tuloilman huuhtelu Tilakohtaiset ilmavirtamittaukset pistokoeluonteisesti Olosuhdeseurantamittaukset: sisäilman hiilidioksidipitoisuus, paine-eromittaukset ja sisäilman lämpötila. Pyyhintäpölynäytteitä tuloilman päätelaitteista ja tuloilmakoneista (pölyn koostumus) Rakennusautomaation / säätölaitteiden toiminnan tarkastus 2

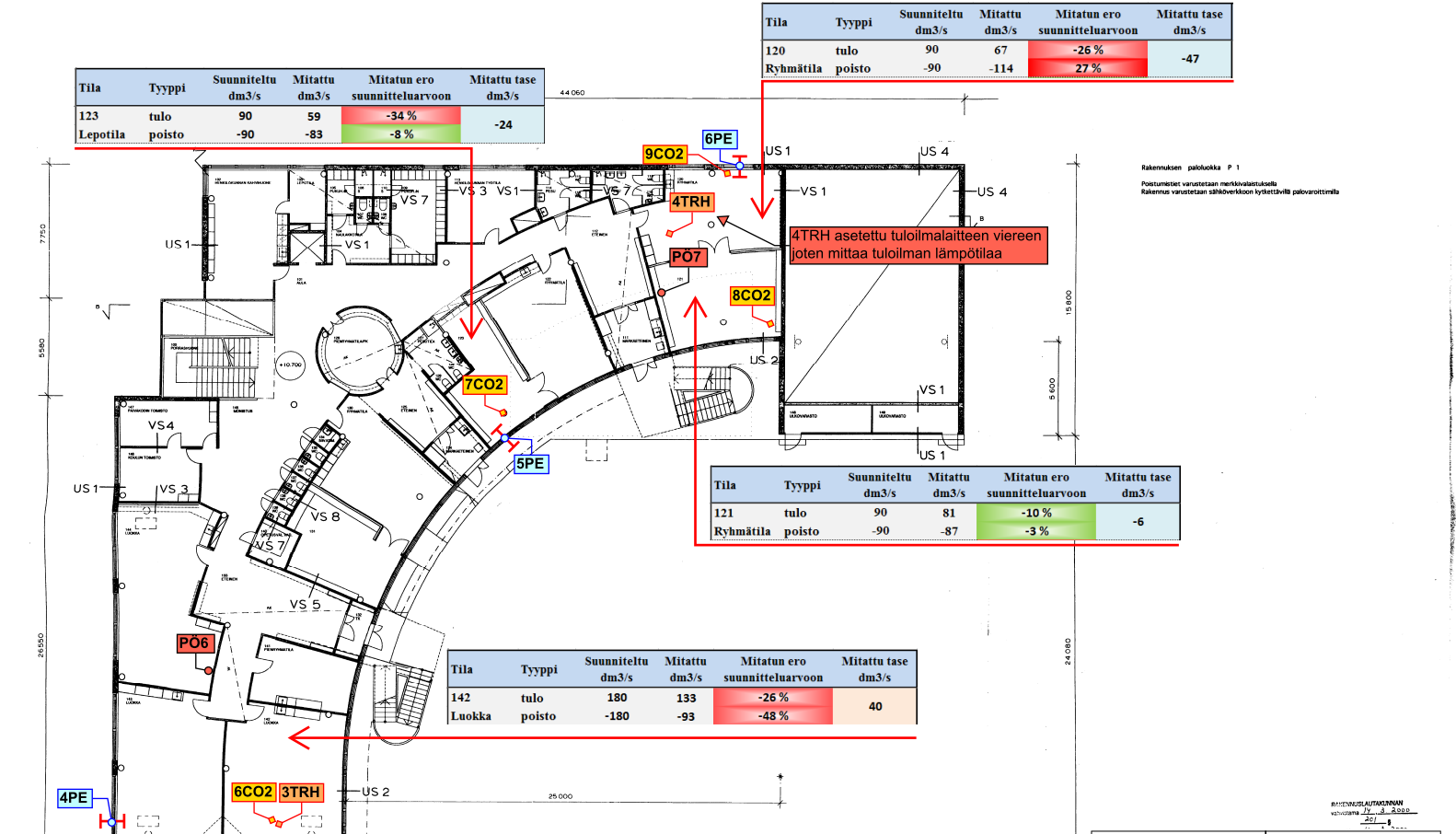

3 Ilmanvaihto tutkimuskohtien sijainti, 1 krs. 3

4 Ilmanvaihto tutkimuskohtien sijainti, 2 krs. 4

5 Ilmanvaihtojärjestelmät tutkimustulokset Tuloilmakoneiden kammiot ovat puhtaita ja suodatinasennukset, sekä ulkoilmalaitteiden sijoittelu on kunnossa. Tehtyjen tarkastusten perusteella tuloilmakanaviston jakokammioista tai äänenvaimentimista ei irtoa mineraalivillakuituja sisäilmaan. Tehtyjen Ilmavirtamittausten perusteella tilakohtaiset ilmavirrat eivät ole suunnitellun mukaisia > ilmavirtojen säätö. 5

6 Ilmanvaihtojärjestelmät ja RA tutkimustulokset Suunnitellut tilakohtaiset ilmavirrat vastaavat tilojen käyttötarkoitusta, mutta suunnitelmilla on päivitystarve (päätelaitteiden tyypit) Tilojen ilmanjako on osin puutteellista. Asia on korjattavissa useassa tilassa tuloilmasuihkun suuntaamisella. Rakennusautomaatiojärjestelmän toiminnassa yksittäisiä pieniä puutteita. Automaatiojärjestelmä on vielä toimintakuntoinen, mutta se on teknisen käyttöikänsä loppupuolella. 6

7 Sisäilma Olosuhdemittaukset ja puhtaustarkastelu Hiilidioksidipitoisuusmittausten perusteella ilmanvaihto on riittävällä tasolla. Lämpötilamittausten perusteella sisälämpötilat pysyvät suositelluissa rajoissa kaikissa tutkituissa tiloissa. Tiloissa on lievä ylipaine, kun ilmanvaihto on normaalisti käynnissä. Poistokanavistoissa ja päätelaitteissa on määrällisesti merkittävää pölykertymää > puhdistustarve Pölynkoostumusnäytteissä mineraalivillakuituja on osassa näytteitä jonkin verran. 7

8 Keskeiset toimenpiteet Sisäilmaa parantavat toimenpiteet Ilmanvaihtojärjestelmän puhdistaminen ja ilmavirtojen säätäminen Ilmanjakoa parantavat toimenpiteet luokkatiloissa (tuloilmasuihkujen suuntaukset, valaisimien siirrot, päätelaitteiden uusiminen). Tekniseen kuntoon ja toimintaan liittyvät toimenpiteet Rakennusautomaatiojärjestelmän toimintaan liittyvät muutokset (TK202 ja TK204). Rakennusautomaatiojärjestelmän uusiminen. Suunnitelmien päivittäminen vastaamaan nykytilannetta. 8

9 Auringonpilkun sivukoulu, IVA kuntotutkimus Kysymyksiä? 9

10 Auringonpilkun sivukoulu Rakennetekninen sisäilmatutkimus Paulus Hedenstam, Tuomo Uusitalo WSP Finland Oy

11 Tutkimuksen sisältö Auringonpilkun sivukoulussa tehdyt tutkimukset Vesikattojen silmämääräiset tarkastelut ja liikuntasalin vesikaton tarkemmat tutkimukset rakenneavauksin (4kpl). Ulkoseinärakenteiden lämpökuvaus ja eristeiden mikrobitutkimus sisäpihan kaarevan ulkoseinän osalta Mattonäytteiden VOC-analyysit Sisäilman VOC-analyysit Koko rakennuksen pintakosteusmittaukset ja silmämääräiset tarkastelut Betonin suhteellisen kosteuden mittauksia Viiltomittauksia maton alta (12kpl) Porareikämittauksia väestönsuojan yläpuolisista betonirakenteista (14 kpl) 11

12 Tutkimusten tulokset Vesikatto Vesikate hyvässä kunnossa, mutta: Liikuntasalin vesikatteessa puutteita - Kattokermin alapuoliset ponttilaudat eivät ole pysyneet liitoksissaan, mikä aiheuttaa kohonneita kohtia vesikatteeseen. Nämä kohdat ovat riskialttiita puhkeamaan ja aiheuttamaan vesivuotoja. - Vesikate tullaa saatujen tietojen mukaan korjaamaan kevään/kesän 2017 aikana. Tällä estetään vahinkojen syntyminen. Vesikaton villaeristeistä otettiin 5 näytettä mikrobianalyysiin Näytteissä ei havaittu viitteitä mikrobivaurioista 12

13 Välipohjarakenteet Väestönsuojan yläpuoliset betonirakenteet olivat kosteita, mikä on aiheuttanut sen, että lattiamatto on vaurioitunut Korjaustyöt aloitettu Vaurioitunut matto on poistettu Väestönsuojan yläpuolinen pintalaatta on piikattu pois ja väestönsuojan yläpuolisen betonilaatan kuivatustyöt ovat käynnissä Kostea betonilaatta ja väestönsuojan yläpuolin täyttö on poistettu Kosteus on päässyt rakenteisiin epätiiviin pihakansirakenteen kautta, joka on suositeltu korjattavaksi 13

14 Välipohjarakenteet Väestönsuojan yläpuoliset tilat, josta yläpuolen pintalaatta ja täytöt on poistettu 14

15 Välipohjarakenteet Betonilaatta ja välitilan täytöt poistettu Kuivaustyöt käynnissä 15

16 Ulkoseinärakenteet Ulkoseinärakenteita tutkittiin väestönsuojan yläpuolisen laatan purkutöiden yhteydessä Sisäpihan kaarevassa ulkoseinässä havaittiin puutteita Ikkunoiden väliset pystypalkit ovat metallia ja niiden eristys on puutteellinen, mikä aiheuttaa rakenteeseen kylmäsillan eli kylmä ilma johtuu ulkoa sisälle palkkia pitkin ikkunoiden ylä- ja alapuolisilla alueilla. Lämpötilaindeksin perusteella seinärakenne on kuitenkin hyväksyttävällä tasolla -> ei pakottavaa korjaustarvetta Kaarevan sisäpihan ulkoseinän eristeiden kuntoa tutkittiin ottamalla 5 villanäytettä mikrobianalyysiin eri tiloista läheltä kylmää palkkia. näytteissä ei havaittu viitteitä mikrobivaurioista 16

17 Ulkoseinärakenteet Ulkoseinärakenne suositellaan korjattavaksi väestönsuojan kohdalta muiden korjaustöiden yhteydessä. 17

18 Sisäilma Rakennuksen sisäilmaa tutkittiin muiden tutkimusten lisäksi seuraavilla mittauksilla VOC-analyysi sisäilmasta ei havaittu kohonneita VOC-arvoja IVOC 1 IVOC 2 IVOC 3 IVOC 4 [μg/m 3 ] [μg/m 3 ] [μg/m 3 ] [μg/m 3 ] [μg/m 3 ] VOC-analyysi linoleumimatoista ei havaittu kohonneita VOCarvoja Viitearvo 2,2,4-trimetyyli-1,3- pentaanidioli di-isobutyraatti (TXIB) 2-etyyli-1-heksanoli (2-EH) 10 1,3 <1,0 1,1 <1,0 Naftaleeni TVOC kokonaispitoisuus Linoleum-matto Viitearvo VOC 1 VOC 2 VOC 3 VOC 4 [μg/m 3 ] [μg/m 3 ] [μg/m 3 ] [μg/m 3 ] [μg/m 3 ] Propaanihappo 100 9, TVOC kokonaispitoisuus

19 GEO tutkimukset Rakennuksessa on havaittu halkeilua rakennuksen erilaisissa osissa Rakennus perustettu kallion päälle Painumaton Perustaminen ei syy halkeiluille Rakennuksen piirustuksista tai rakentamisesta ei löydy syytä halkeamille Rakennuksen kantava runko piilossa erilaisten sisäverhoiluiden takana, esimerkiksi lattioiden muovimatot Halkeamien vaikutuksia kantavan runkoon tarkkaillaan yhden kalenterivuoden aikana 2 kk:n välein tehtävillä seurantamittauksilla Seurantamittaukset Kipsisillat Siirtymänastat tai ruuvit Seurannassa on tarkoitus todeta, että halkeamat eivät ole kasvavia 19

20 Halkemien sijainti ja tyyppi, esimerkkejä Sisärungossa pystyhalkeama Lämpimällä puolella Ei-kantava sisäseinä 20

21 Kipsisilta ja siirtymäruuvit, esimerkkejä Sisärungossa pystyhalkeaman päälle tehty kipsisilta Jos halkeama suurenee, niin kipsisilta murtuu Tarkkuus: näköhavainto, valokuvaus Siirtymänastojen välisen etäisyyden systemaattinen tarkka mittaus, toistuva Halkeaman kasvun seuranta Tarkkuus: mitataan työntömitalla, +(-) 0,1mm 21

22 Halkemien sijainti ja tyyppi, esimerkkejä Ulkoseinässä ikkuna-aukon nurkan halkeama Lämpimällä puolella Ei-kantava ulkoseinärakenne 22

23 Kipsisilta ja siirtymäruuvit, esimerkkejä Ulkoseinässä ikkuna-aukon nurkan halkeama Lämpimällä puolella Ei-kantava ulkoseinärakenne 23

24 Halkemien sijainti ja tyyppi, esimerkkejä Ulkoseinien nurkan halkeama Lämpimällä puolella Ei-kantava ulkoseinärakenne 24

25 Kipsisilta ja siirtymäruuvit, esimerkkejä Ulkoseinien nurkan halkeama Lämpimällä puolella Ei-kantava ulkoseinärakenne 25
