1 ML-umpiseinä Seinäjärjestelmä Tekninen tuotekortti

2 Muotolevy Tilaratkaisut valmistaa ja maahantuo muuntojoustavia järjestelmäseiniä ja alakattoja. Järjestelmäseinämme sisältävät erilaisia seinä- ja oviratkaisuja. Tuotteitamme yhdistää muunneltavuus, helppo ja nopea asennettavuus, hyvä äänieristys ja viimeistelty tyyli sekä laatu. Muotolevy Tilaratkaisut -palvelukokonaisuus sisältää suunnittelun, asennuksen ja muutostyöt. Toimitamme tuotteitamme myös materiaalitoimituksina. Ulkonäkö Tehtaalla tehtävä ovien sekä lasi- ja umpiseinien pintakäsittely takaa tasaisen ja korkean laadun Tarkasti harkitut ja suunnitellut tuotedetaljit luovat viimeistellyn lopputuloksen Vaivattomuus ja nopeus Asennus on siistiä ja nopeaa Muutoskohteessa asennus ei estä toimiston normaalia työskentelyä Vähäiset melu- ja pölyhaitat Palvelukokonaisuutemme sisältää asennuksen ja muutostyöt 2 Järjestelmiemme edut

3 ML-umpiseinäjärjestelmä ML-umpiseinäjärjestelmä Järjestelmäseinä huoneiden välisiin umpiseiniin ML-umpiseinä on ensisijaisesti tarkoitettu huoneiden välisiin umpiseiniin. Järjestelmäseinä rakennetaan työmaalla määrämittaisista komponenteista. Moduulimitta on 00 mm ja rakennekorkeus määrittyy tilan mukaisesti. Pintamateriaalina on vakiona M-päästöluokiteltu maalattu tai pinnoitettu suorareunainen kipsilevy. Myös muut levymateriaalit ovat mahdollisia. Seinälevyt kiinnitetään pystyrankoihin levyreunaklipseillä (puskusauman piilokiinnitys). ML-umpiseinällä saadaan äänieristävyydeksi Rw (tyyppi 0) tai 2 db (tyyppi 02). ML-umpiseinässä voi olla sarana- tai liukuovia sekä ikkunaelementtejä. ML-umpiseinät ovat yhteensopivia Muotolevy Tilaratkaisuiden muiden järjestelmäseinien kanssa. Muunneltavuus Katto-, seinä- ja lattiapinnat voidaan tehdä valmiiksi ennen järjestelmäseiniä Ovi ja seinäjaksoja voidaan vaihtaa moduulikohtaisesti purkamatta seinää muualta Järjestelmäseinät on helppo liittää muihin seinärakenteisiin Eri järjestelmäseinämme ovat yhteensopivia keskenään Äänieristys yvä äänieristävyys jopa Rw 2 db Ääniluokiteltu liukuovi (Rw 0 db) Järjestelmiemme edut

4 Äänieristys Suomen Standardisoimisliiton ääneneristyksen ja melutason määrittävä standardi, Rakennusten akustinen luokitus SFS 0, jakaa rakennukset pääsääntöisesti neljään akustiseen luokkaan (A, B, C ja D). Luokkien A ja B rakennukset ovat akustiikaltaan tavanomaista parempia C-luokka vastaa minimitasoa D on tarkoitettu vain vanhoja rakennuksia varten Uusi standardi ei ole rakennusmääräys, vaan dokumentti, joka voidaan liittää sopimusasiakirjoihin, jolloin rakentaja on vastuussa siitä, että sovittu luokitustaso saavutetaan. Luokat määrittävät tarkat raja-arvot ilma- ja askelääneneristykselle, rakennusten LVIS-laitteiden aiheuttamille äänitasoille rakennuksen sisällä, liikenteen aiheuttamalle äänitasolle sekä huoneakustiikalle. Uusi luokittelu perustuu siihen, että ennen rakennuksen luovutusta osa tiloista mitataan satunnaisotannalla, jolloin saadaan varmuus ääneneristysluokasta. Standardiluokitusta saa käyttää vain, jos se on mittaamalla todettu. Nykyisin ääneneristystä ei vaadita mitattavaksi. Taulukko Pienimmät sallitut ilmaääneneristysluvun Rw [db] arvot SFS 0 mukaan Luokka A B C D Yhden hengen toimistohuoneiden välillä 0 Edellisestä käytävälle Asiakashuone, neuvotteluhuone, johdon huoneet Ehdotonta luottamuksellisuutta edellyttävät tilat ML-umpiseinä tyyppi 0 soveltuva kohta ML-umpiseinä tyyppi 02 soveltuva kohta Taulukko 2 ML-umpiseinän db-arvot Tyyppi 0T Tyyppi 02 Ilmaääneneristysluku Rw 2 R w = ilmaääneneristysluku, rakennuksessa mitattu arvo Rw = ilmaääneneristysluku, laboratorioarvo Mitattu standardin SFS-EN ISO 0-: [] ja määritetty standardin SFS-EN ISO -: [2] mukaan suomalaisessa testilaboratoriossa ja testausselosteessa esitetyt tekstit on akkreditoitu. Testeissä on käytetty seinäliittymä, lattialiittymä ja kattoliittymä 2. Todellisuudessa paikalta mitattaessa käytännön arvo (R w) jää aina alhaisemmaksi kuin laboratorioarvo (Rw), joskus jopa yli 0 db:tä alhaisemmaksi johtuen ympäröivistä rakenteista (ulkoikkunat, lattia, katto, seinä, pilari, otsa) sekä läpivienneistä (patteriputket, sähkökaapelikanavat, -hyllyt, IV-putket yms. läpiviennit jne.). Muotolevy Oy:n suositus on, että aina puhuttaisiin laboratorioarvoista, sillä ne ovat vertailukelpoisia keskenään. Paikanpäällä mitatut arvot vaihtelevat kohteittain, riippuen siitä miten talo on rakennettu ja suunniteltu.

5 ML-umpiseinäjärjestelmä Päämitat ja rakenne TYYPPI 0 ja 02 mod. mod. mod. mod. Sovite Lseinä Seinälevy helposti irrotettavissa jälkikäteen ja korvattavissa esim. ovella 0 tai lasielementillä. Pystyranka 2 + teleskooppi 2. Mineraali- tai allergiavilla 0 mm. Seinälevy mm (maalattu tai vinyylipintainen kipsilevy). Kipsilevy mm (vaakasuunnassa, kaikki saumat kitattuna). Kipsilevy mm (vaakasuunnassa, saumat ilman kittausta) Tyyppi 0 Tyyppi 02 Rakenne Ilmaääneneristysluku Rw db 2 db maks Rw = ilmaääneneristysluku, laboratorioarvo suositeltu maks. korkeus, myös korkeammat mahdollisia ML-umpiseinä on teräsrunkoinen umpiseinäjärjestelmä uudis- ja korjausrakentamiseen. Tyyppi 0 on yleisin käytetty rakenne ja tyyppiä 02 (tuplalevytys) käytetään ääneneristyksen kannalta vaativampiin kohteisiin. ML-umpiseinä kiinnitetään mekaanisesti ympäröiviin rakenteisiin. Seinässä voi olla ikkunaelementtejä ja ovia, joiden ilmaääneneristävyys määräytyy niiden rakennekomponenteista ja varustelutasoista. Ovet voidaan varustaa Abloy-lukkorungoilla ja painikkeilla/vetimillä. ML-umpiseinä on ensisijaisesti tarkoitettu huoneiden välisiin umpiseiniin ja rakennetaan työmaalla määrämittaisista komponenteista. Moduulimitta on 00 mm ja rakennekorkeus määrittyy tilan mukaisesti. Pintamateriaalina on vakiona M-päästöluokiteltu maalattu tai pinnoitettu suorareunainen kipsilevy. Projektituotteena myös muu levy. Seinälevyt kiinnitetään pystyrankoihin levyreunaklipseillä (puskusauman piilokiinnitys). Seinän jäykkyys vahvistetaan välituilla.

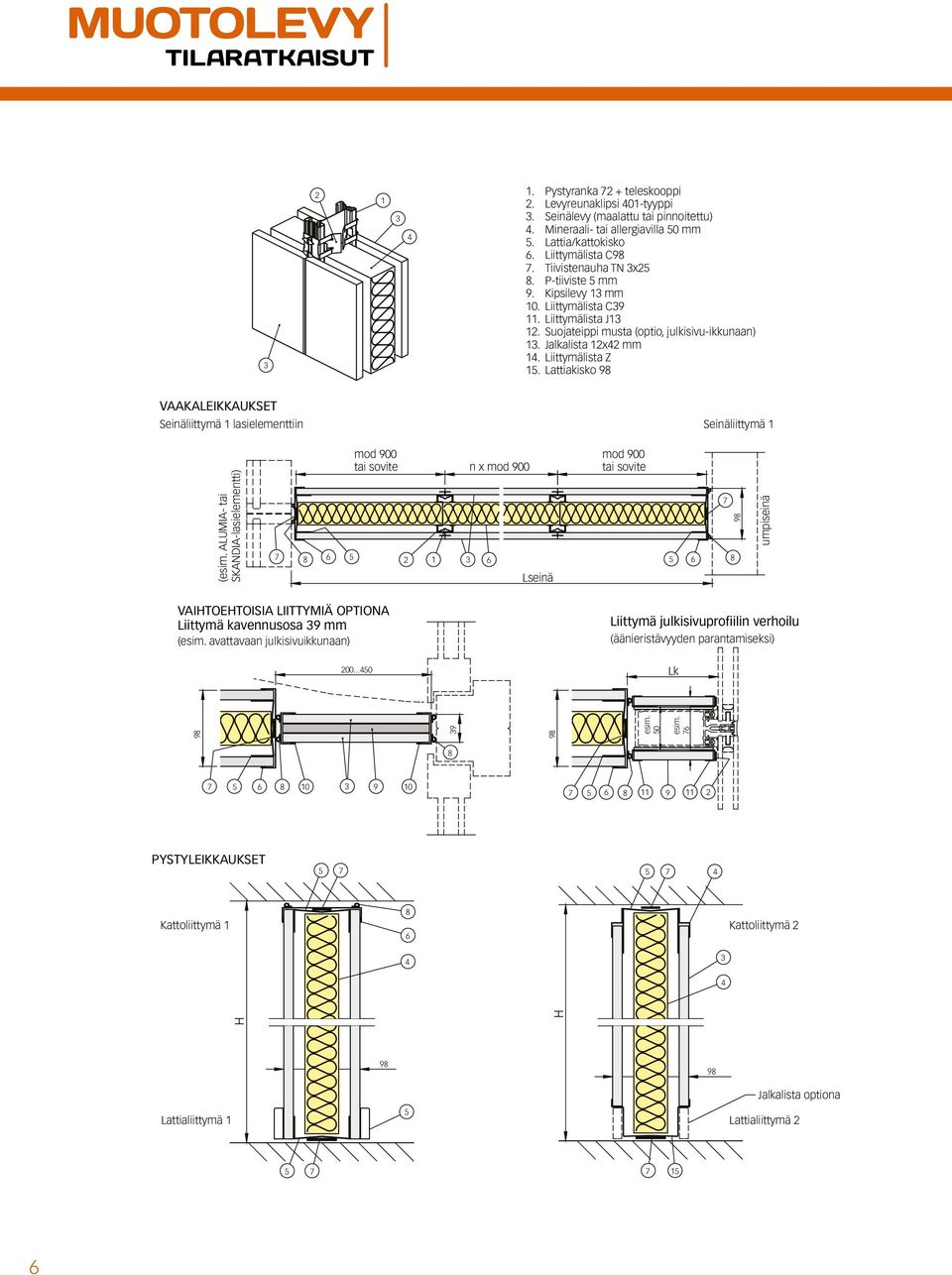

6 2. Pystyranka 2 + teleskooppi 2. Levyreunaklipsi 0-tyyppi. Seinälevy (maalattu tai pinnoitettu). Mineraali- tai allergiavilla 0 mm. Lattia/kattokisko. Liittymälista C8. Tiivistenauha TN x2 8. P-tiiviste mm. Kipsilevy mm 0. Liittymälista C. Liittymälista J 2. Suojateippi musta (optio, julkisivu-ikkunaan). Jalkalista 2x2 mm. Liittymälista Z. Lattiakisko 8 VAAKALEIKKAUKSET Seinäliittymä lasielementtiin Seinäliittymä mod 00 tai sovite n x mod 00 mod 00 tai sovite (esim. Alumia- tai Skandia-lasielementti) 8 2 Lseinä 8 8 umpiseinä VAITOETOISIA LIITTYMIÄ OPTIONA Liittymä kavennusosa mm (esim. avattavaan julkisivuikkunaan) Liittymä julkisivuprofiilin verhoilu (äänieristävyyden parantamiseksi) Lk 8 Kattoliittymä Kattoliittymä esim. 0 esim PYSTYLEIKKAUKSET 8 8 Jalkalista optiona Lattialiittymä Lattialiittymä 2

7 ML-umpiseinäjärjestelmä 2 Kipsilevy mm (sisempi kiinnitetään ruuveilla [- kpl/m 2 ] pystyrankoihin). Pystyranka 2 + teleskooppi 2. Kipsilevy mm (vaakasuunnassa, saumat ilman kittausta. Mineraalivilla 0 mm. Kipsilevy mm (vaakasuunnassa, saumat ilman kittausta. Levynreunaklipsi 02-tyyppi. Seinälevy (maalattu tai pinnoitettu). Lattia/kattokisko 8. Liittymälista L20x0. Tiivistenauha TN x2 0. P-tiiviste mm. Liittymälista C2 2. Liittymälista C2. Kipsilevy mm. Päätelista J2. Jalkalista 2x2. Liittymälista Z. Lattiakisko 2 8. Suojateippi musta (optio, julkisivuikkunaan) VAAKALEIKKAUKSET Seinäliittymä mod 00 tai sovite n x mod 00 mod 00 tai sovite Seinäliittymä Lseinä 2 VAITOETOISIA LIITTYMIÄ OPTIONA Liittymä kavennusosa 2 mm (esim. avattavaan julkisivuikkunaan) Liittymä julkisivuprofiilin verhoilu (äänieristävyyden parantamiseksi) Lk esim. 0 esim PYSTYLEIKKAUKSET 0 Kattoliittymä tuplalevytyksellä Kattoliittymä 2 tuplalevytyksellä Jalkalista optiona Lattialiittymä lattialevytyksellä Lattialiittymä 2 lattialevytyksellä

8 Runko- ja seinärakenteita Perinteinen runko (liittyminen esim. alakattoon) k/k 00 Kattokisko Teleskooppirunko (liittyminen kiinteään välipohjaan) k/k 00 Kattokisko Teleskooppi (jousitettu) A A Välituki Välituki Lattiakisko Pystyranka 2 mm Levysaumalista umpiseinässä mod 00 mod 00 mod 00 mod 00 kpl välituki Kun > 200: Välituki 200 mm jaolla sovite Lattiakisko Pystyranka 2 mm Tyyppi 02 Tyyppi 0 Levysaumalista Levysaumalista Seinälevy mm Kipsilevy mm (sisempi levy) maks. = 800 esim. otsakorko Lseinä Umpiseinä, jossa lasielementtejä ja ovi 0 mod 00 mod 00 mod 00 mod 00 sovite mod 00 mod 00 mod 00 mod 00 sovite maks. 00 Leikkaus A-A Levysaumalista käytetään jos: seinän korkeus ylittää seinälevyn pituuden 00 mm halutaan rajoittaa levyn pituutta jostakin erityisestä syystä, esim. siirtojen helpottaminen tai otsakorko maks. = 800 mm (suositeltu maksimikorkeus, jolloin seinän paksuus 2 mm ja levyjatkot; myös korkeammat mahdollisia projektikohtaisesti) Lseinä Kulkuaukko 0 Ovi 0 Lseinä mod. 00 Kulkuaukko 80 Ovi 0 8

9 ML-umpiseinäjärjestelmä Mittatoleranssit mod 00 mod 00 mod 00 mod 00 sovite Päätyliittymä Puskusauma Lattialiittymä Yläliittymä Päätyliittymä Liittymien tiiviys määräytyy ML-umpiseinän vakiotiivisteiden ulottuvuuden (tiivisteiden paksuuden) mukaan. Mikäli viereisen rakenneosan tasomaisuuden poikkeama on suurempi kuin tiivisteiden ulottuma, on raot tiivistettävä erikseen lisätiivisteellä (esim. akryyli). Tämä lisätiivistäminen ei sisälly ML-umpiseinätoimitukseen, jollei siitä erikseen sovittu. Pystyranka Seinälevy 0... mm 2 puskusauman rako 0... mm 2 sauman hammastus Puskusauma 2 Johtuen kipsilevyvalmistustoleransseista nämä arvot poikkeavat SisäRYL taulukon :T luokan 2 mittatarkkuusvaatimuksesta. Näkyviin jäävät saumat ovat silmämääräisesti tarkasteltuina suoria ja tasalevyisiä koko sauman pituudeltaan. Luokka 2: Asuin-, liike- ja toimisto- tai vastaavien rakennusten rakennusosat. Luokka 2 on yleisimmin käytetty mittatarkkuusluokka.
