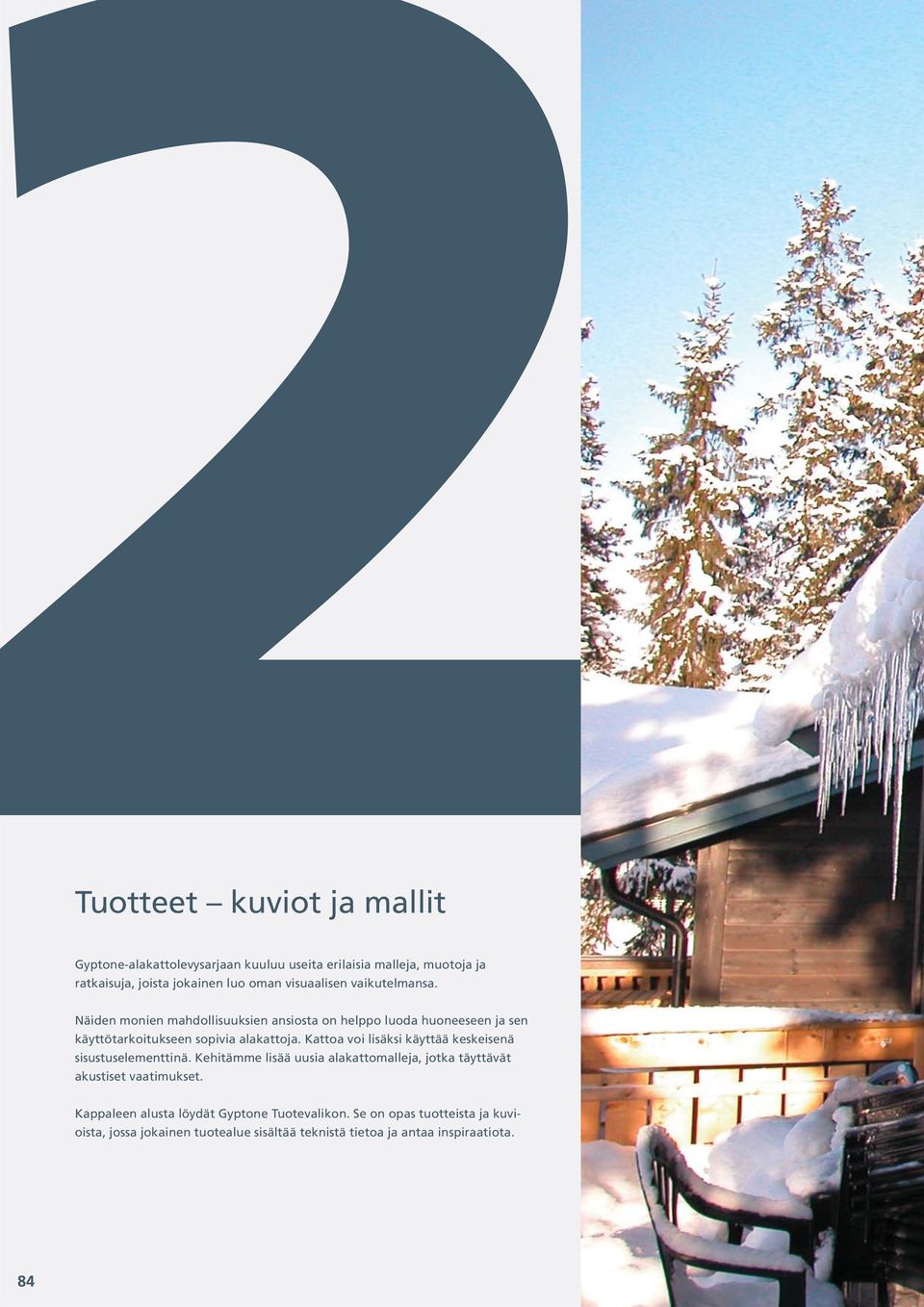

1 Tuotteet kuviot ja mallit Gyptone-alakattolevysarjaan kuuluu useita erilaisia malleja, muotoja ja ratkaisuja, joista jokainen luo oman visuaalisen vaikutelmansa. Näiden monien mahdollisuuksien ansiosta on helppo luoda huoneeseen ja sen käyttötarkoitukseen sopivia alakattoja. Kattoa voi lisäksi käyttää keskeisenä sisustuselementtinä. Kehitämme lisää uusia alakattomalleja, jotka täyttävät akustiset vaatimukset. Kappaleen alusta löydät Gyptone Tuotevalikon. Se on opas tuotteista ja kuvioista, jossa jokainen tuotealue sisältää teknistä tietoa ja antaa inspiraatiota. 84

2 85 2

3 Johdanto Gyptone Laattoja on saatavilla kahta kokoa: 600x600 mm tai 600x1200 mm. Ne voidaan asentaa ripustettuun kannatinjärjestelmään tai ruuvata suoraan kiinni puu- tai teräsrunkoon. Edut: Mahdollisuus piilottaa LVI-asennukset (ilmastointi, johdot, ym.). Epätasaisuudet voidaan kompensoida kannatinjärjestelmällä katosta tulee tasainen. Levyn taakse voi asentaa mahdollisen mineraalivillan lämmön- ja ääneneristystä varten. Helppo päästä käsiksi asennuksiin (ei ruuvatut alakatot). Lisätietoja Gyptone Laatoista löytyy seuraavan sivun Tuotevalikosta. Gyptone BIG -levyt sopivat niin seinään kuin kattoon. Levyjä on kaksi kokoa: 900x2700 mm sekä 1200x2400 mm. Gyptone BIG -levyt ovat ruuvikiinnitteisiä levyjä, joilla saa helposti suuria, tasaisia pintoja. Leyvissä ovat kaikki reunat reunaohennettuja, jolloin pinnasta tulee tasainen ilman näkyviä saumoja ja helposti maalattava. Edut: Ruuvataan suoraan puu- tai teräsrunkoon tai Gyproc GK -järjestelmään. Ei-avattava, asennukset nähtävissä Gyptone BIG -tarkastusluukun kautta (sulautuu huomaamattomasti kattoon). Gyptone BIG -levyjä käytetään myös Gyproc Akustisessa seinässä. Lisätietoja Gyptone BIG -levyistä löytyy sivun 138 Tuotevalikosta. 86

4 87 2

5 Tuotevalikko Gyptone-kattolaattojen kuviotyypit Tuotenimi Levykoko Reunamuodot ja asennustapa Line x 1200 mm 1) 6 x 95 mm Point x 1200 mm 1) Ø 6,5 mm Point 12 Ø 6,5 mm Quattro 20 9 x 9 mm Quattro 22 9 x 9 mm Ei avautuva Quattro x 12 mm Base 31 Sixto 11 mm 1 ) Vakiolajikkeena vain reuna A ja reuna B 2 ) Asennetaan joko puukoolaukseen tai GK-järjestelmään. 5 ) Reunamuodot A, D1 ja E15 ovat vakio valkoisia NCS Reunamuoto B maalataan telalla työmaalla. 88

6 Akustiset ominaisuudet Rakennekorkeus Kannatinjärjestelmä Valon heijastus Lisätiedot järjestelmästä Reunamuodot Paloominaisuus Käyttörajoitus Puhdistus ja kunnossapito Lisätiedot tuotteista, sivu 93 2) sivu 93 sivu 93 sivu 92 jakso 5 sivu 93 : sivu 93, sivu 99 2) sivu 99 sivu 99 sivu 98 jakso 5 sivu 99 : sivu 99, sivu 105 2) sivu 105 sivu 105 sivu 104 jakso 5 sivu 105 : sivu 105, sivu 111 2) sivu 111 sivu 111 sivu 110 jakso 5 sivu 111 : sivu 111, sivu 117 2) sivu 117 sivu 117 sivu 116 jakso 5 sivu 117 : sivu 117, sivu 123 2) sivu 123 sivu 123 sivu 122 jakso 5 sivu 123 : sivu 123, sivu 129 2) sivu 129 sivu % vakio jakso 5 sivu 129 : sivu 129, sivu 135 2) sivu 135 sivu 135 jakso 5 sivu 135 : sivu ) Ei sovellu käytettäväksi jatkuvaan avautumistarpeeseen. 4 ) Tarvittaessa matalampaa rakennekorkeutta, ota yhteyttä Gyproc Oy:n tekniseen palveluun. 89
