Ikkunan ja oven tärkeimmät teknilliset ominaisuudet
|
|
- Oskari Rantanen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Ikkunan ja oven tärkeimmät teknilliset ominaisuudet Jorma S. Tiiri Tuotekehityspäällikkö Domus Yhtiöt Oy LOIMAA
2 CE-merkintä Rakennustuoteasetuksen N:o 305/2011 ja tuotestandardin SFS-EN A1 mukaisesti ikkunat ja ovet varustettava CE-merkinnällä. Suoritustasoilmoituksessa valmistajan tulee ilmoittaa suoritustason luokka, arvo tai hyväksytty arviointi harmonisoitujen perusominaisuuksien osalta, joihin liittyy vaatimuksia kansallisia määräyksiä. Vähintään 2 ominaisuutta ilmoitettava, vaikkei niille ole asetettu vaatimuksia. Suoritustasoilmoitus toimitettava asiakkaalle pyynnöstä.
3 Perusominaisuudet SFS-EN A1 Tuulenpaineen kestävyys Sateenpitävyys Ilmanpitävyys Ääneneristävyys * Lämmönläpäisykerroin * Vaaralliset aineet Säteilyominaisuudet Turvalaitteiden kestävyys Lisäksi oviin liittyy: Iskunkestävyys Kulkuaukon korkeus ja leveys * Varauloskäynnin avattavuus Huom! Tämän tuotestandardin piiriin ei kuulu palo-ominaisuudet paitsi kattoikkunoiden osalta.

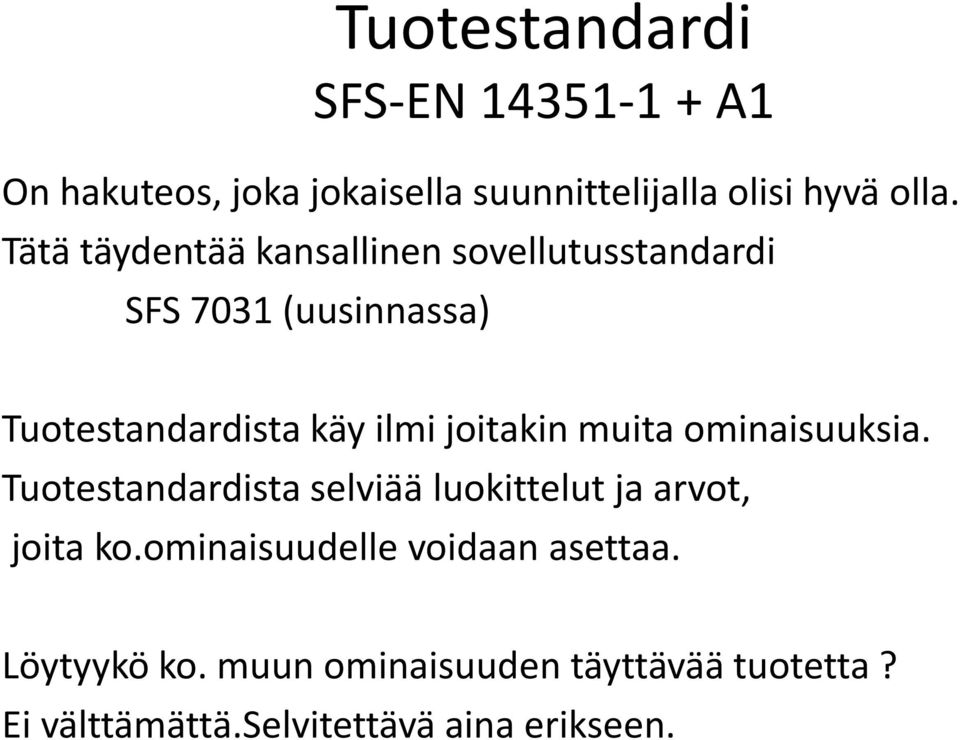

4 Tuotestandardi SFS-EN A1 On hakuteos, joka jokaisella suunnittelijalla olisi hyvä olla. Tätä täydentää kansallinen sovellutusstandardi SFS 7031 (uusinnassa) Tuotestandardista käy ilmi joitakin muita ominaisuuksia. Tuotestandardista selviää luokittelut ja arvot, joita ko.ominaisuudelle voidaan asettaa. Löytyykö ko. muun ominaisuuden täyttävää tuotetta? Ei välttämättä.selvitettävä aina erikseen.

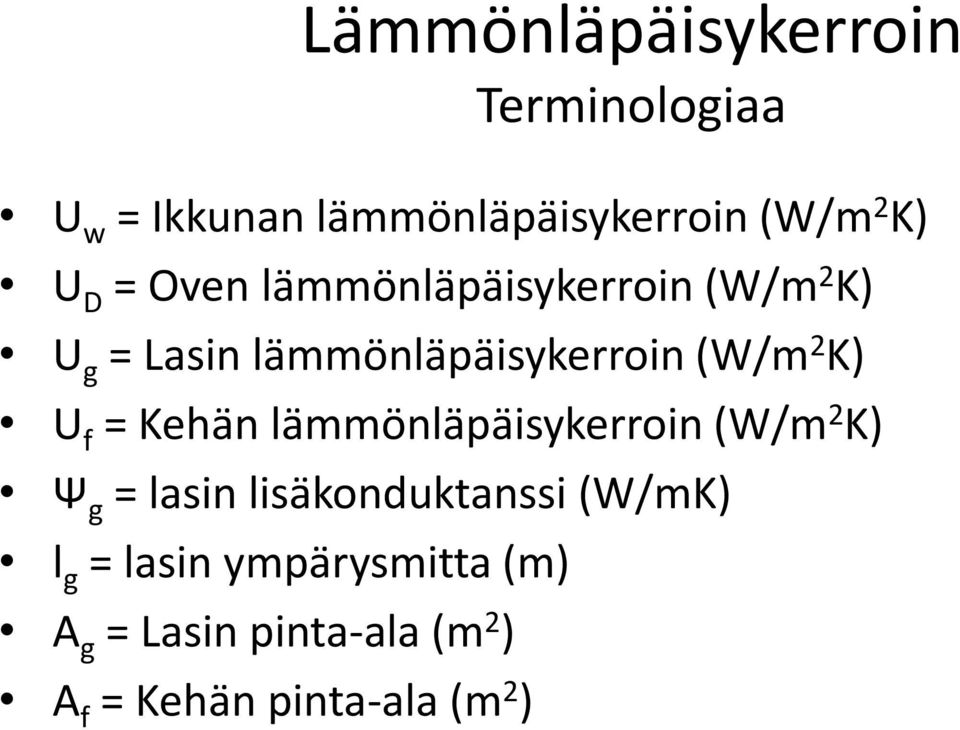

5 Lämmönläpäisykerroin Terminologiaa U w = Ikkunan lämmönläpäisykerroin (W/m 2 K) U D = Oven lämmönläpäisykerroin (W/m 2 K) U g = Lasin lämmönläpäisykerroin (W/m 2 K) U f = Kehän lämmönläpäisykerroin (W/m 2 K) Ψ g = lasin lisäkonduktanssi (W/mK) l g = lasin ympärysmitta (m) A g = Lasin pinta-ala (m 2 ) A f = Kehän pinta-ala (m 2 )

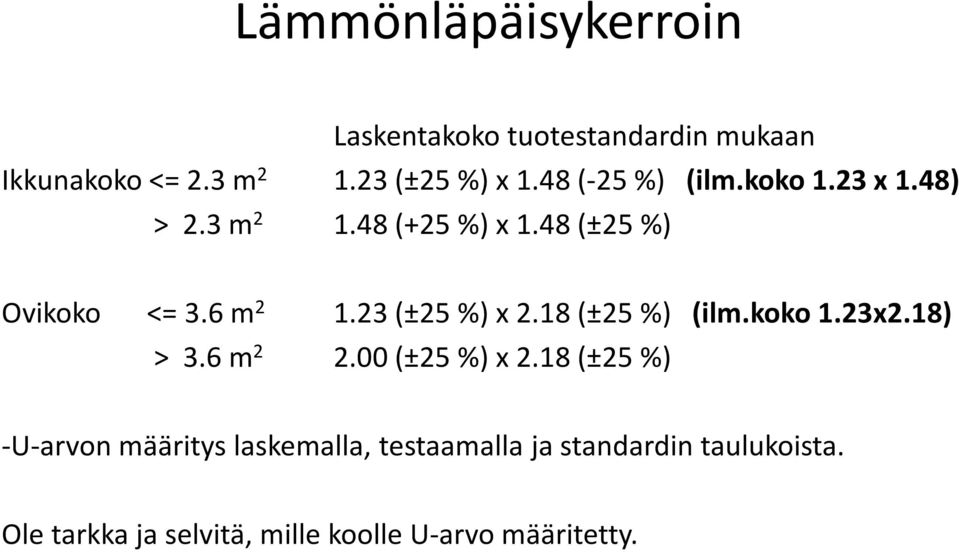

6 Lämmönläpäisykerroin Laskentakoko tuotestandardin mukaan Ikkunakoko <= 2.3 m (±25 %) x 1.48 (-25 %) (ilm.koko 1.23 x 1.48) > 2.3 m (+25 %) x 1.48 (±25 %) Ovikoko <= 3.6 m (±25 %) x 2.18 (±25 %) (ilm.koko 1.23x2.18) > 3.6 m (±25 %) x 2.18 (±25 %) -U-arvon määritys laskemalla, testaamalla ja standardin taulukoista. Ole tarkka ja selvitä, mille koolle U-arvo määritetty.

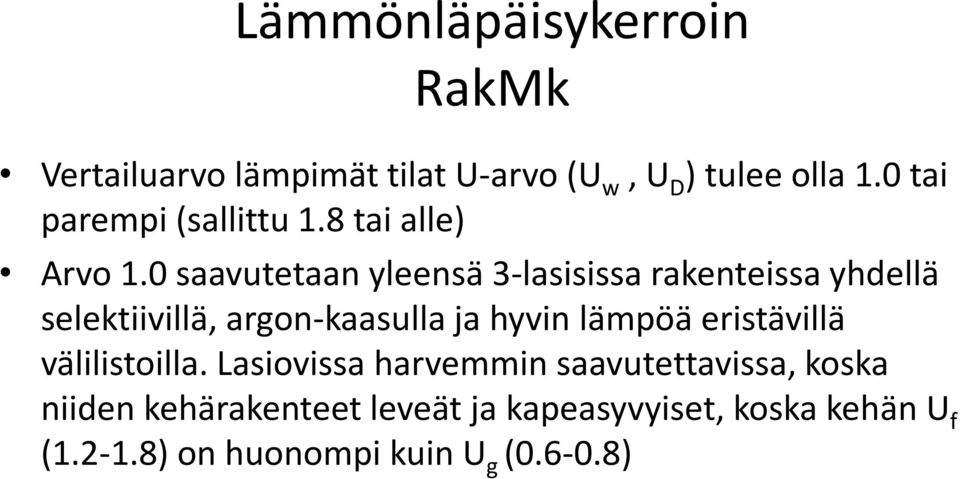

7 Lämmönläpäisykerroin RakMk Vertailuarvo lämpimät tilat U-arvo (U w, U D ) tulee olla 1.0 tai parempi (sallittu 1.8 tai alle) Arvo 1.0 saavutetaan yleensä 3-lasisissa rakenteissa yhdellä selektiivillä, argon-kaasulla ja hyvin lämpöä eristävillä välilistoilla. Lasiovissa harvemmin saavutettavissa, koska niiden kehärakenteet leveät ja kapeasyvyiset, koska kehän U f ( ) on huonompi kuin U g ( )

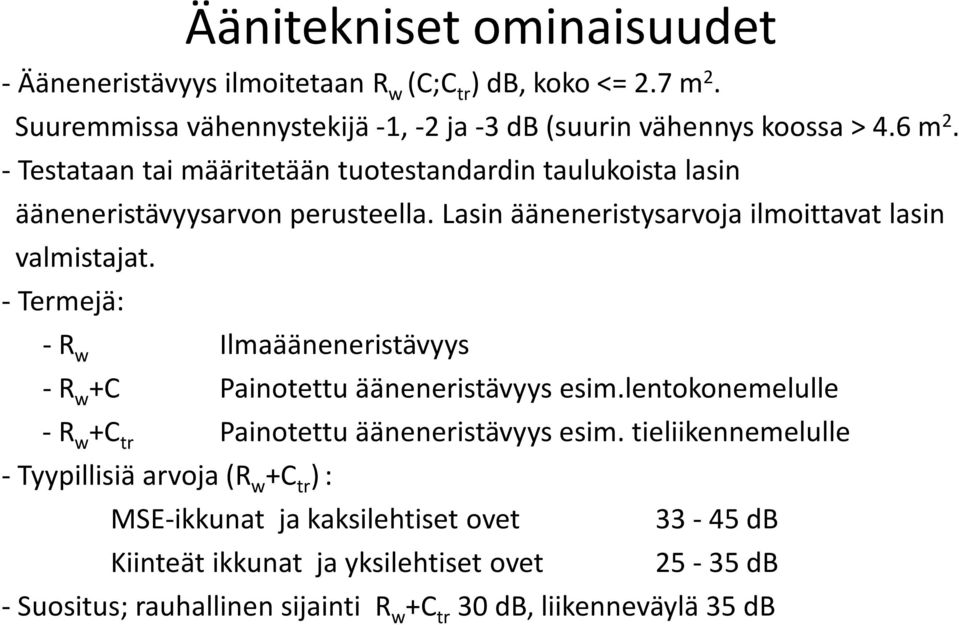

8 Äänitekniset ominaisuudet - Ääneneristävyys ilmoitetaan R w (C;C tr ) db, koko <= 2.7 m 2. Suuremmissa vähennystekijä -1, -2 ja -3 db (suurin vähennys koossa > 4.6 m 2. - Testataan tai määritetään tuotestandardin taulukoista lasin ääneneristävyysarvon perusteella. Lasin ääneneristysarvoja ilmoittavat lasin valmistajat. - Termejä: - R w Ilmaääneneristävyys - R w +C Painotettu ääneneristävyys esim.lentokonemelulle - R w +C tr Painotettu ääneneristävyys esim. tieliikennemelulle - Tyypillisiä arvoja (R w +C tr ) : MSE-ikkunat ja kaksilehtiset ovet db Kiinteät ikkunat ja yksilehtiset ovet db - Suositus; rauhallinen sijainti R w +C tr 30 db, liikenneväylä 35 db

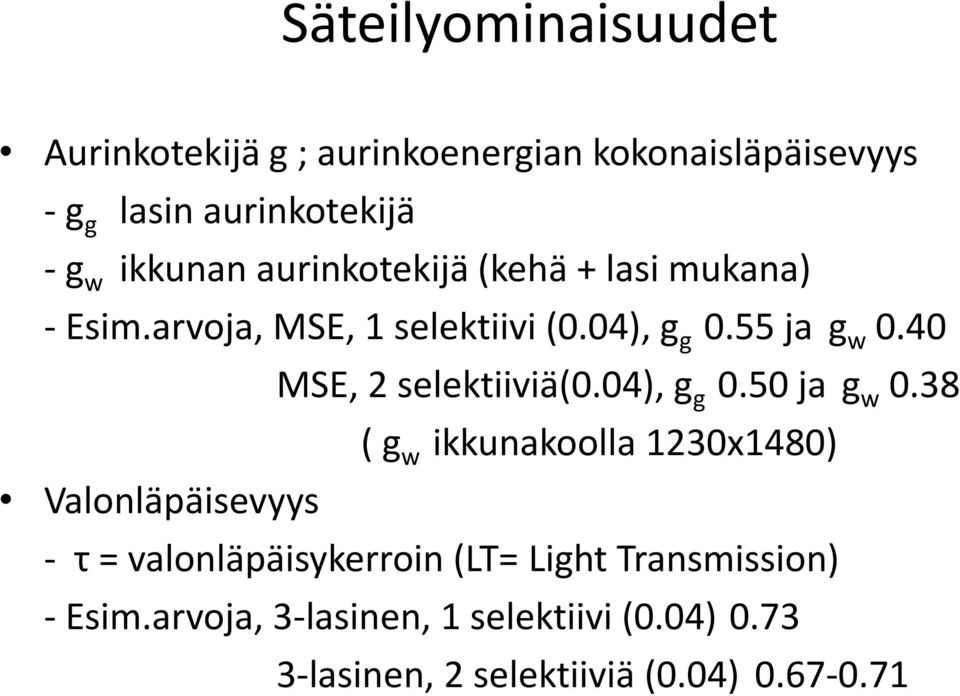

9 Säteilyominaisuudet Aurinkotekijä g ; aurinkoenergian kokonaisläpäisevyys - g g lasin aurinkotekijä - g w ikkunan aurinkotekijä (kehä + lasi mukana) - Esim.arvoja, MSE, 1 selektiivi (0.04), g g 0.55 ja g w 0.40 MSE, 2 selektiiviä(0.04), g g 0.50 ja g w 0.38 ( g w ikkunakoolla 1230x1480) Valonläpäisevyys - τ = valonläpäisykerroin (LT= Light Transmission) - Esim.arvoja, 3-lasinen, 1 selektiivi (0.04) lasinen, 2 selektiiviä (0.04)
10 Ilmanpitävyys Luokitus; luokat 1-4 Paras luokka 4 (paine 600 Pa, ilmavuotoraja 100 Pa 0.75 m 3 /hm) Ennen paras luokka oli 1; älä käytä vanhoja luokituksia. esim. pientalon ikkunat sisämaassa luokka 3 (450 Pa) (paine 600 Pa, ilmavuotoraja 100 Pa 2.25 m 3 /hm)
11 Sateenpitävyys Luokitus; Ei suojattu rakenne; - luokat 1 A-9A (0 600 Pa), Exxx (esim. E750) esim. pientalon ikkunat luokka 8A (450 Pa) Älä sekoita vertailussa: Suojattu rakenne 1B-7B (0-300 Pa)

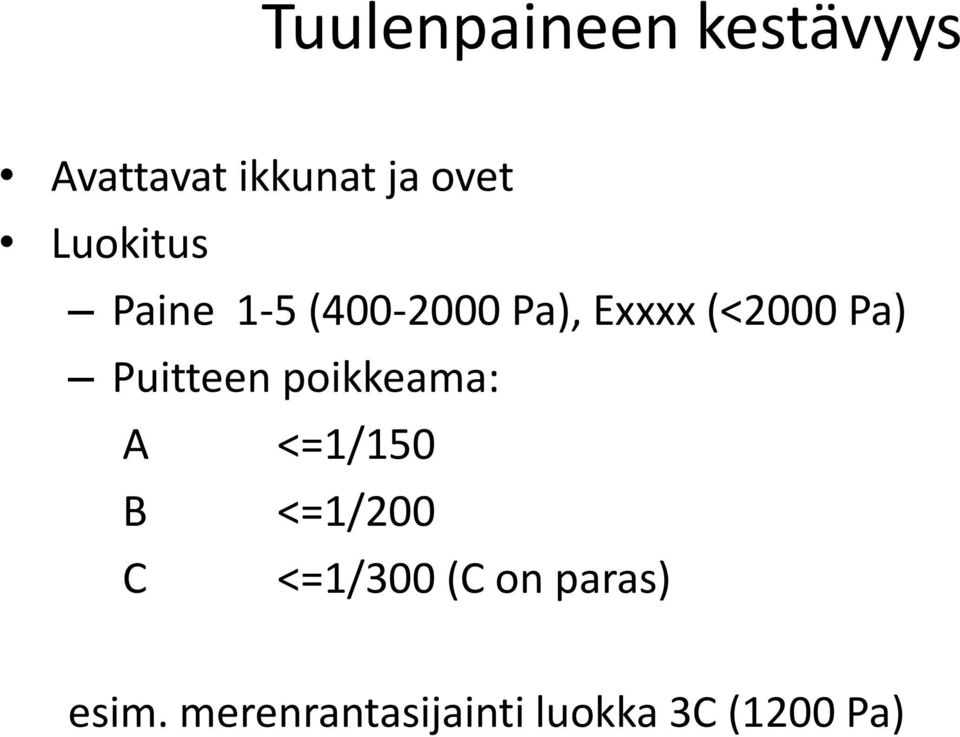

12 Tuulenpaineen kestävyys Avattavat ikkunat ja ovet Luokitus Paine 1-5 ( Pa), Exxxx (<2000 Pa) Puitteen poikkeama: A <=1/150 B <=1/200 C <=1/300 (C on paras) esim. merenrantasijainti luokka 3C (1200 Pa)

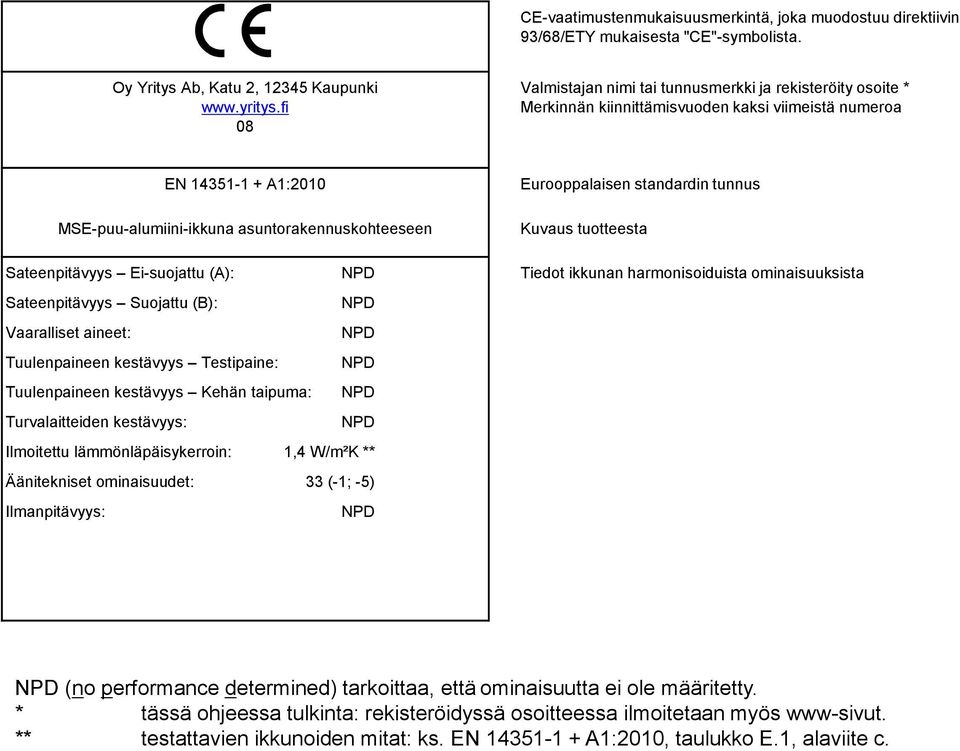

13 CE-vaatimustenmukaisuusmerkintä, joka muodostuu direktiivin 93/68/ETY mukaisesta "CE"-symbolista. Oy Yritys Ab, Katu 2, Kaupunki 08 Valmistajan nimi tai tunnusmerkki ja rekisteröity osoite * Merkinnän kiinnittämisvuoden kaksi viimeistä numeroa EN A1:2010 MSE-puu-alumiini-ikkuna asuntorakennuskohteeseen Sateenpitävyys Ei-suojattu (A): NPD Sateenpitävyys Suojattu (B): NPD Vaaralliset aineet: NPD Tuulenpaineen kestävyys Testipaine: NPD Tuulenpaineen kestävyys Kehän taipuma: NPD Turvalaitteiden kestävyys: NPD Ilmoitettu lämmönläpäisykerroin: 1,4 W/m²K ** Äänitekniset ominaisuudet: 33 (-1; -5) Ilmanpitävyys: NPD Eurooppalaisen standardin tunnus Kuvaus tuotteesta Tiedot ikkunan harmonisoiduista ominaisuuksista NPD (no performance determined) tarkoittaa, että ominaisuutta ei ole määritetty. * tässä ohjeessa tulkinta: rekisteröidyssä osoitteessa ilmoitetaan myös www-sivut. ** testattavien ikkunoiden mitat: ks. EN A1:2010, taulukko E.1, alaviite c.
14 Ominaisuus npd = no characteristic determind Erikoistuote = ei CE-merkintää; voi kuitenkin täyttää jonkin ominaisuuden E-arvo = vuotuinen energiankulutus (kwh/m 2, a)
