PROMATECT -200 Asennusohje

Transkriptio

1 1.1. Teräspilari 1. Teräspilari. 2. PROMATECT -200 levy. 3. PROMATECT -200 levy. 4. Kiinnitys hakain-nauloilla Levyjen asennusvaihtoehdot PROMATECT -200 levypaksuudet eri teräsprofiileille mitoitetaan mitoitustaulukkojen mukaan. Levyt voidaan asentaa valinnanvaraisesti alla olevien vaihtoehtojen mukaan, vaihtoehto 1-4. Vaihtoehto 1 Vaihtoehto 2 Vaihtoehto 3 Vaihtoehto 4 Levyt voidaan asentaa täyspitkinä, 3m. Mikäli pilarin korkeus ylittä 3 metriä asennetaan levyt limittäin siten, että kahden vastakkaisen levyn saumat ovat samalla korkeudella ja 500mm etäisyydellä viereisen sivun saumaan. Levyt kiinnitetään toisiinsa hakain-nauloilla. Hakaimien ainevahvuuden tulee olla vähintään 1mm ja leveys 10mm. Hakaimien pituus riippuu levypaksuudesta. Pituuden tulee olla 2-3 kertaa levypaksuus, kuitenkin enintään 50mm paksummalle levylle (25mm) ja vähintään 38 mm ohuimmalle levylle (15 mm). Hakaimien etäisyydet toisistaan ovat 100mm ja levykulmista 30mm Kolme- ja kaksisivuinen palosuojaus Teräspilareita on myös mahdollista suojata kolmelta tai kahdelta sivulta. Näissä tapauksissa oletetaan, että levyillä suojaamattomat sivut on suojattu jollain palonkestävällä rakenteella, kuten esim. betoni. Levypaksuudet mitoitetaan teräksen poikkileikkauksen (F/V) ja kriittisen lämpötilan mukaan. Katso mitoitustaulukot. Promatect 200-levyt voidaan asentaa käyttämällä levy-tukipaloja, peltikulma-listoja tai peltirankoja. Levyt kiinnitetään peltilistoihin ja rankoihin ruuveilla. Ruuvipituus vähintään 10mm + levypaksuus, k. 250mm. Peltilistat ja -rangat kiinnitetään betonirakenteeseen kiila-ankkureilla tai ruuveilla ja ruuvitulpilla, k 500mm. Tulpat voivat olla muovisia kun paloluokkavaatimus teräkselle on enintään 60 min. Korkeimmissa paloluokissa käytetään metallitulppia. Levyt voidaan myös asentaa suoraan teräspilareihin Hilti nauloilla. P 200 Fin.doc Sivu 1 / 5 Huhtikuu 2002

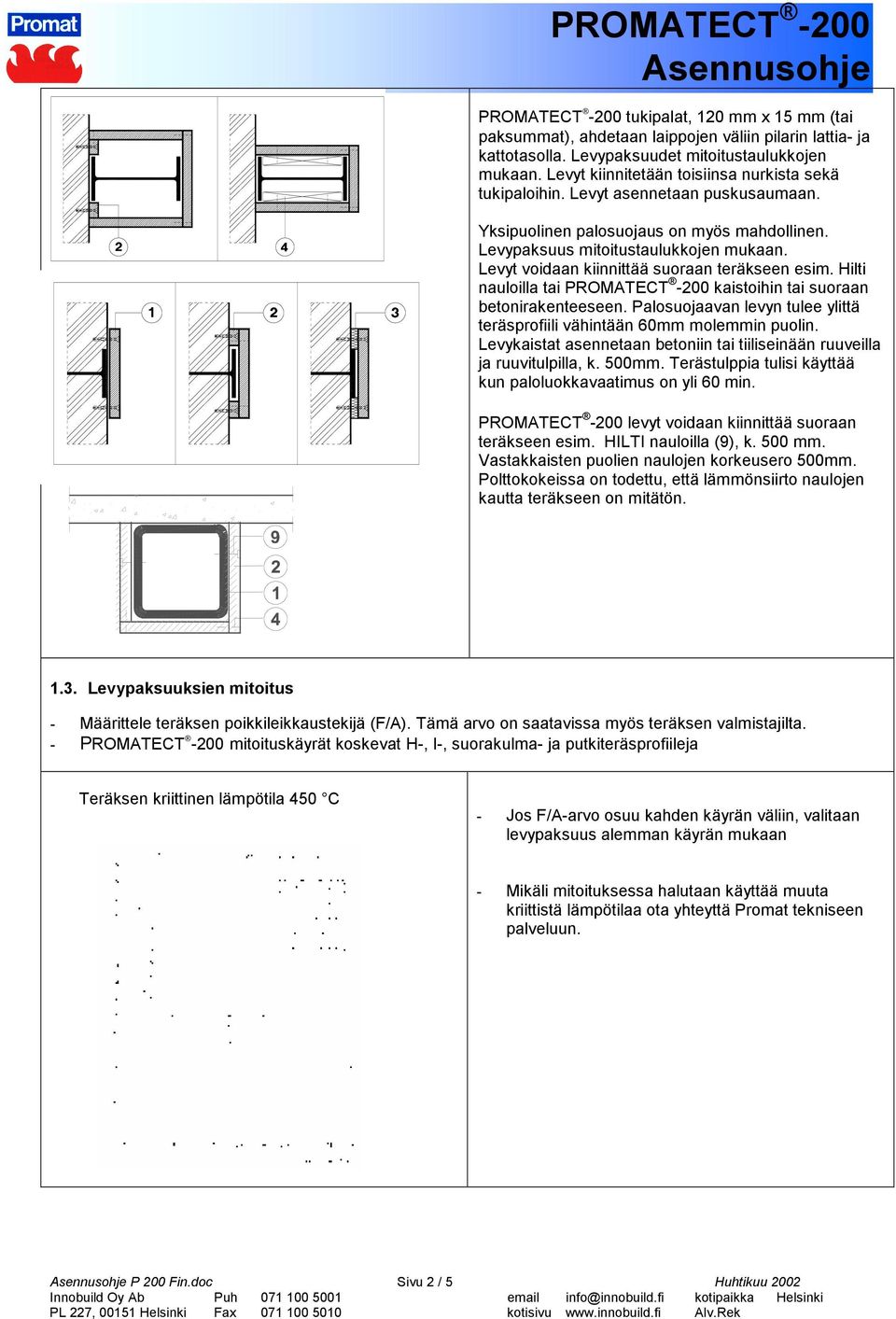

2 PROMATECT -200 tukipalat, 120 mm x 15 mm (tai paksummat), ahdetaan laippojen väliin pilarin lattia- ja kattotasolla. Levypaksuudet mitoitustaulukkojen mukaan. Levyt kiinnitetään toisiinsa nurkista sekä tukipaloihin. Levyt asennetaan puskusaumaan. Yksipuolinen palosuojaus on myös mahdollinen. Levypaksuus mitoitustaulukkojen mukaan. Levyt voidaan kiinnittää suoraan teräkseen esim. Hilti nauloilla tai PROMATECT -200 kaistoihin tai suoraan betonirakenteeseen. Palosuojaavan levyn tulee ylittä teräsprofiili vähintään 60mm molemmin puolin. Levykaistat asennetaan betoniin tai tiiliseinään ruuveilla ja ruuvitulpilla, k. 500mm. Terästulppia tulisi käyttää kun paloluokkavaatimus on yli 60 min. PROMATECT -200 levyt voidaan kiinnittää suoraan teräkseen esim. HILTI nauloilla (9), k. 500 mm. Vastakkaisten puolien naulojen korkeusero 500mm. Polttokokeissa on todettu, että lämmönsiirto naulojen kautta teräkseen on mitätön Levypaksuuksien mitoitus - Määrittele teräksen poikkileikkaustekijä (F/A). Tämä arvo on saatavissa myös teräksen valmistajilta. - PROMATECT -200 mitoituskäyrät koskevat H-, I-, suorakulma- ja putkiteräsprofiileja Teräksen kriittinen lämpötila 450 C - Jos F/A-arvo osuu kahden käyrän väliin, valitaan levypaksuus alemman käyrän mukaan - Mikäli mitoituksessa halutaan käyttää muuta kriittistä lämpötilaa ota yhteyttä Promat tekniseen palveluun. P 200 Fin.doc Sivu 2 / 5 Huhtikuu 2002

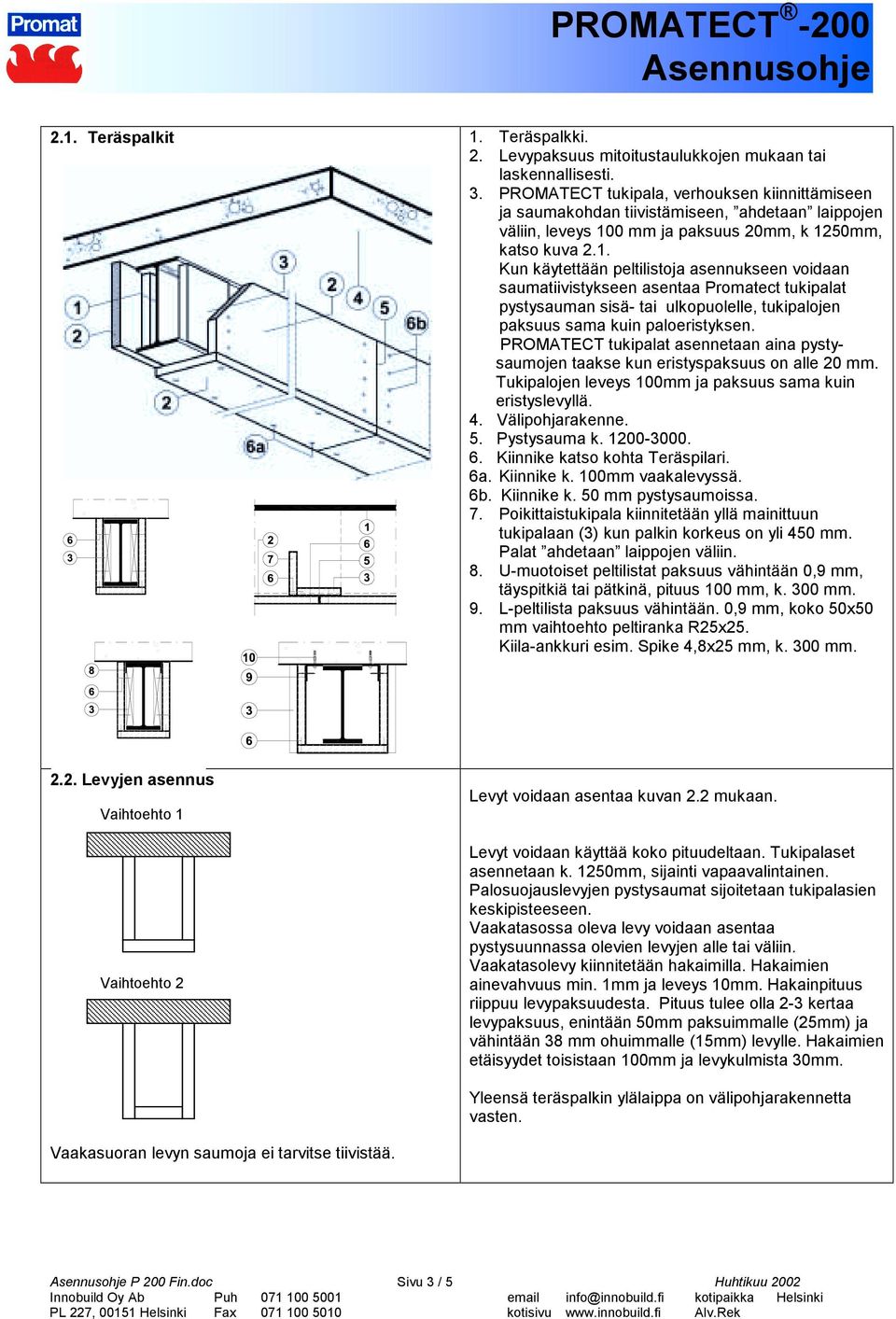

3 2.1. Teräspalkit 1. Teräspalkki. 2. Levypaksuus mitoitustaulukkojen mukaan tai laskennallisesti. 3. PROMATECT tukipala, verhouksen kiinnittämiseen ja saumakohdan tiivistämiseen, ahdetaan laippojen väliin, leveys 100 mm ja paksuus 20mm, k 1250mm, katso kuva 2.1. Kun käytettään peltilistoja asennukseen voidaan saumatiivistykseen asentaa Promatect tukipalat pystysauman sisä- tai ulkopuolelle, tukipalojen paksuus sama kuin paloeristyksen. PROMATECT tukipalat asennetaan aina pystysaumojen taakse kun eristyspaksuus on alle 20 mm. Tukipalojen leveys 100mm ja paksuus sama kuin eristyslevyllä. 4. Välipohjarakenne. 5. Pystysauma k Kiinnike katso kohta Teräspilari. 6a. Kiinnike k. 100mm vaakalevyssä. 6b. Kiinnike k. 50 mm pystysaumoissa. 7. Poikittaistukipala kiinnitetään yllä mainittuun tukipalaan (3) kun palkin korkeus on yli 450 mm. Palat ahdetaan laippojen väliin. 8. U-muotoiset peltilistat paksuus vähintään 0,9 mm, täyspitkiä tai pätkinä, pituus 100 mm, k. 300 mm. 9. L-peltilista paksuus vähintään. 0,9 mm, koko 50x50 mm vaihtoehto peltiranka R25x25. Kiila-ankkuri esim. Spike 4,8x25 mm, k. 300 mm Levyjen asennus Vaihtoehto 1 Vaihtoehto 2 Levyt voidaan asentaa kuvan 2.2 mukaan. Levyt voidaan käyttää koko pituudeltaan. Tukipalaset asennetaan k. 1250mm, sijainti vapaavalintainen. Palosuojauslevyjen pystysaumat sijoitetaan tukipalasien keskipisteeseen. Vaakatasossa oleva levy voidaan asentaa pystysuunnassa olevien levyjen alle tai väliin. Vaakatasolevy kiinnitetään hakaimilla. Hakaimien ainevahvuus min. 1mm ja leveys 10mm. Hakainpituus riippuu levypaksuudesta. Pituus tulee olla 2-3 kertaa levypaksuus, enintään 50mm paksuimmalle (25mm) ja vähintään 38 mm ohuimmalle (15mm) levylle. Hakaimien etäisyydet toisistaan 100mm ja levykulmista 30mm. Yleensä teräspalkin ylälaippa on välipohjarakennetta vasten. Vaakasuoran levyn saumoja ei tarvitse tiivistää. P 200 Fin.doc Sivu 3 / 5 Huhtikuu 2002

4 2.3. Tukipalojen asennusvaihtoehdot PROMATECT -200 PROMATECT -200 tukipalat, leveys 120 mm, ahdetaan teräslaippojen väliin, k 1250mm. Palosuojaverhous kiinnitetään tukipaloihin hakaimilla, k 100mm kuitenkin vähintään kolme hakainta per tukipala. Vaakatasossa oleva levy teräksen alalaipassa kiinnitetään pystysuunnassa oleviin levyihin. Tukipala tyyppi A Tukipala tyyppi B 8 mm ero Voidaan käyttää kahta eri tyyppistä tukipalaa. Tyyppi A, laippojen väliin sopivaksi mitoitettu palanen. Tyyppi B, kiilataan kahtena osana laippojen väliin. Osien yhteispituuden tulee olla 4mm enemmän kuin laippojen väli. Tukipala leikataan kahteen osaan viistoon siten että ero on n. 8mm. Terästoleranssi saattaa aiheuttaa jopa 10mm hammastuksen kiilapaloihin (katso kuva polttokokeesta). Mikäli teräspalkin korkeus ylittää 400mm tulee tukipaloihin asentaa poikittaispalat Kaksi- ja yksipuolinen palosuojaus Teräspalkit voidaan myös suojata Promatect 200-levyillä kahdelta tai yhdeltä sivulta. Näissä tapauksissa oletetaan että muut sivut on suojattu palonkestävällä rakenteella kuten betoni. Poikkileikkaustekijä määritellään kahden tai yhden sivun palosuojauksen mukaan. Levyt asennetaan käyttäen levysoiroja, peltikulmalistoja tai peltirankoja. Levyt kiinnitetään peltilistoihin ja metallirankoihin ruuveilla, pituus min. 10mm + levypaksuus, k 200mm. Peltilistat ja metallirangat kiinnitetään betonirakenteeseen ruuveilla ja ruuvitulpilla, k. 500mmm. Metallitulppia suositellaan. PROMATECT -200 voidaan myös kiinnittää suoraan teräsprofiiliin esim. HILTI-nauloilla, k. 500mm, vuoroin oikealle ja vuoroin vasemmalle. Lämmönjohtavuus naulan kautta teräkseen on merkityksetön. Yksisivuinen palosuojaus on myös sallittu. Levypaksuus mitoitetaan tilanteen mukaan. Levyt voidaan kiinnittää suoraan teräkseen esim. Hiltinauloilla (12) tai levysoiroihin tai suoraan betonirakenteeseen. Soirot kiinnitetään betoni- tai tiilirakenteeseen ruuveilla ja ruuvitulpilla, k. 500mm. Muovitulppia voidaan käyttää 60 min. paloluokkaan asti. Korkeammissa paloluokissa käytetään metallitulppia Saumat ja liitoskohdat PROMATECT -200 palosuojaus perustuu levyjärjestelmään. Levyt työstetään tavanomaisilla levytyöstökoneilla. Levyjen asennus ja saumat sekä liitokset ympäröiviin rakenteisiin tulee tehdä ammattilaisen huolellisuudella. Kaikki saumat ja liitokset asennetaan tiiviiksi puskusaumaan. Mikäli tämä ei ole mahdollista tiivistetään liian suuret raot palonkestävällä saumausmassalla, esim. silikoni- tai kipsipohjaisella. P 200 Fin.doc Sivu 4 / 5 Huhtikuu 2002

5 SUOJAVERHOUS SEINÄ- JA KATTORAKENTEISSA. KOKO KIINNITYS SAUMAT Levypaksuus 12 mm Suurin levykoko: alakatto 1200 x 2500 mm seinä 1200 x 3000 mm k. 200 mm levyn keskiosassa ja 150mm levyreunoissa. Levyreunasta vähintään 12mm. Etäisyys kulmista vähintään 50 mm. Vähintään pituus puurankaan - naula : levypaksuus+30 mm - ruuvi : levypaksuus+25 mm Vähintään pituus metallirankaan - ruuvi : levypaksuus+10 mm Levyt asennetaan puskusaumaan ehjään puu- tai metallirankaan. Rangat k. Enintään 625mm. Saumakohtien alla tulee aina olla ranka, puuranka vähintään leveys 45mm ja metalliranka vähintään leveys 35mm. SEINÄ KATTO VARASTOINTI Levyt varastoidaan ja kuljetetaan kuivalla tukevalla alustalla ja suojataan huolellisesti peitettynä sateelta ja kosteudelta. TYÖSTÖ Promatect-levyjä voidaan työstää tavanomaisilla puuntyöstövälineillä varustettuina kovametalliterällä. Käsisirkkeliä ja pistosahaa käytettäessä suositellaan pölynpoistolaitetta. Pölynpoistolaitett a käytätään kun levyjä työstetään koneellisesti. PINTAKÄSITTELY Promatect-levyillä on sileä pinta, joka pinnoitetaan alkalinkestävällä pinnoitteella kuten betonimaali. Pintojen tulee olla puhtaita pölystä ja liasta ennen pinnoitusta. Levysaumat voidaan tasoittaa tasoitteella. P 200 Fin.doc Sivu 5 / 5 Huhtikuu 2002
