2 KONEen tasonoviratkaisut Ovien moitteeton toiminta on tärkeää jokaiselle hissinkäyttäjälle. Matkustajan on päästävä turvallisesti, helposti ja vaivattomasti kutsu- ja merkinantolaitteiden luo sekä hissiin. Nopeasti, varmasti ja äänettömästi toimivat ovet lyhentävät odotusaikoja ja lisäävät käyttömukavuutta. Hissin, aulan ja hissinoven suunnittelussa on otettava huomioon sekä esteettiset että toiminnalliset vaatimukset. Käyttötarkoituksensa mukaisesti valittu ovityyppi ja käyttöluokka takaavat häiriöttömän ja luotettavan hissin toiminnan. Oviratkaisut KONE AMD1 Kahdesta paneelista koostuva, keskeltä aukeava AMD1-ovi on erittäin tehokas, koska käyttäjät voivat siirtyä hissiin ja poistua siitä jo ennen kuin ovet ovat täysin auki. 2-paneelinen, keskeltä aukeava KONE AMD2 AMD2-ovessa on kaksi sivulle aukeavaa paneelia. Tämä malli säästää kuilun leveyttä. 2-paneelinen, sivulle aukeava KONE AMD3 AMD3-ovessa on neljä keskeltä aukeavaa paneelia. Tämä malli soveltuu parhaiten suurille tavarahisseille. 4-paneelinen, keskeltä aukeava 2

3 Kapeakarmillinen Karmillinen Edustallinen 50 mm 195 mm HA 50 mm 150 mm LA/LB HH LL LA/LB = Edustan sivuosien leveys HH = Edustan korkeus HA = Edustan yläotsan korkeus LL = Valoaukon leveys Ovien työaukon mitat ilmenevät laadittavista hissipiirustuksista. AMD1 Kapeakarmillinen AMD1 Karmillinen AMD1 Edustallinen Lasiovet G-paneeli AMD2 Kapeakarmillinen AMD2 Karmillinen AMD2 Edustallinen T-paneeli AMD3 Kapeakarmillinen AMD3 Karmillinen S-paneeli 3

4 KONEen tasonovien käyttöluokat KONE AMD -ovet on suunniteltu niin, että ne ovat samalla kertaa turvallisia, tehokkaita, kestäviä ja tyylikkäitä. Ovet on saatavissa kolmessa eri käyttöluokassa, jotka kuvaavat niiden käyttömääristä johtuvaa rasitusastetta. KES800 (High duty) Käyttöluokat KES201 (enintään käynnistystä/vuosi) KES600 (enintään käynnistystä/vuosi) KES800 (> käynnistystä/vuosi) KES201 (Base duty) KONE AMD1 ovet saa KES201, KES600 ja KES800 -käyttöluokat KONE AMD2 ovet saa KES201, KES600 ja KES800 -käyttöluokat KES600 (Mid duty) KONE AMD3 ovet saa KES800 -käyttöluokat KES800 (High duty) KES 201 Ovityypit Pintamateriaalit Ovimitat AMD1, 2-paneelinen, keskeltä aukeavat ovet, karmillinen tai edustallinen AMD2, 2-paneelinen, sivulta aukeava, vasemmalta tai oikealta aukeava, karmillinen tai edustallinen Sinkitty Ruostumaton teräs: Harjattu, ruutu tai palttina kuvioitu Muovipinnoitettu teräs Maalattu teräs Edustallinen ovi Leveys LL: Korkeus HH: 2000, 2100 Karmillinen ovi Leveys LL: , Korkeus HH: 2000, 2100 Kynnystyyppi Kynnysprofiilimateriaali Kynnyskuorma Pyörömuotoiltu teräsprofiili, alumiinisuoja ja kynnys mattolistalla Eloksoitu alumiini 0,4 x korin nimelliskuorma (max. 400 kg) Soveltuu KONE MonoSpace 500 Paloluokka (SFS-EN81-58) EI30 ja EI60 saatava riippuen oven mitoista ja tyypistä. Saatavana myös EI120. 4

5 KES 600 Karmit Ovityypit Kapeakarmillinen, karmillinen, edustallinen AMD1, AMD2 Pintamateriaalit Sisäänkäyntikerroksen- ja tason ovi Ovimitat Leveys LL: Korkeus HH: Standardi 2000, 2100 Kynnystyyppi Ilman mattolistaa Kynnys 48 mm mattolistalla Kynnys 92 mm mattolistalla Kynnysprofiilimateriaali Sinkitty, ruutukuvio, palttinakuvio, harjattu, nahkakuvio, muovipinnoitettu teräs, maalattu teräs ja lasi harjatulla teräskehyksellä Eloksoitu alumiini, Ruostumaton teräs, optio Kynnyskuorma 0,4 x korin nimelliskuorma (max. 400 kg) Tuoteperhe KONE MonoSpace 500 KONE MonoSpace 700 KONE MiniSpace Paloluokka (SFS-EN81-58) EI30 ja EI60 kapeakarmilliseen, karmilliseen tai edustalliseen. Saatavana myös EI120. (LL max = 1100, kun kyseessä on palo-ovi) KES 800 Karmit Ovityypit Kapeakarmillinen, karmillinen, edustallinen AMD1, AMD2 tai AMD3 Pintamateriaalit Sinkitty, ruutukuvio, palttinakuvio, harjattu, jääkukka, nahkakuvio, peilikiillotettu, maalattu teräs, lasi harjatulla tai peilikiillotetulla teräskehyksellä Ovimitat Leveys LL: Korkeus HH: Kynnystyyppi Ilman mattolistaa Kynnys 48 mm mattolistalla Kynnys 92 mm mattolistalla Kynnysprofiilimateriaali Eloksoitu alumiini Ruostumaton teräs Messinki Kynnyskuorma Henkilöhissi 0,4 x korin nimelliskuorma Tavarahenkilöhissi 0,6 x korin nimelliskuorma Soveltuu KONE MonoSpace 500 KONE MonoSpace 700 KONE MiniSpace KONE TranSys Paloluokka (SFS-EN81-58) EI30 ja EI60 kapeakarmilliseen, karmilliseen tai edustalliseen. Saatavana myös EI120. (LL max = 1500, AMD1 ja AMD2, HH max = 2700, kun kyseessä on palo-ovi) Täyslasiset ovipaneelit Karmit Ovityypit Pintamateriaalit Kynnystyyppi Kynnysprofiilimateriaali Kynnyskuorma Paloluokka Kapeakarmillinen AMD1 2-paneelinen, keskeltä aukeava Kirkas tai sävytetty lasi Ei mattokynnystä Kynnys 48 mm mattokynnyksellä Kynnys 92 mm mattokynnyksellä Eloksoitu alumiini Ruostumaton teräs Henkilöhissi 0,4 x korin nimelliskuorma Tavarahenkilöhissi 0,6 x korin nimelliskuorma Optiona 5

6 Karmittomat ja kapeakarmilliset ovet Kapea 50 mm levyinen karmi auttaa häivyttämään oven osaksi aularakenteita. Ovenpielet voidaan pinnoittaa joko seinä- tai ovipaneelimateriaalilla. KONEella on laajavalikoima seinään upotettavia tai pinta-asenteisia kutsu- ja merkintantolaitteita. Esitteen kuvien merkinantolaitteet ovat viitteellisiä. Kapeakarmillinen KONE AMD1 lasiovilla ja lisäpielipelleillä. 6

7 Karmiton KONE AMD1-ovi rakennusaineisella pielirakenteella. Karmiton KONE AMD1-ovi rakennusaineisella pielirakenteella ja seinään asennettu huoltopaneeli. Karmiton KONE AMD1 lasiovilla ja rakennusaineisella pielirakenteella. Karmiton KONE AMD1 lasiovilla ja rakennusaineisella (esim. jälkivalu) pielirakenteella sekä seinään asennettu huoltopaneeli. Kapeakarmillinen KONE AMD1-ovi lisäpielipelleillä. Kapeakarmillinen KONE AMD3-ovi lisäpielipelleillä. 7

8 Karmilliset ovet Leveä, 150 mm levyinen karmi, on käytännöllinen ja tyylikäs ratkaisu. Karmit on pinnoitettu samalla materiaalilla kuin ovipaneeli. Kerrostason kutsu- ja merkinantolaitteet voi valita KONEen laajasta valikoimasta ja ne asennetaan joko karmiin tai seinään. Karmillinen KONE AMD1-ovi lisäpielipelleillä. 8

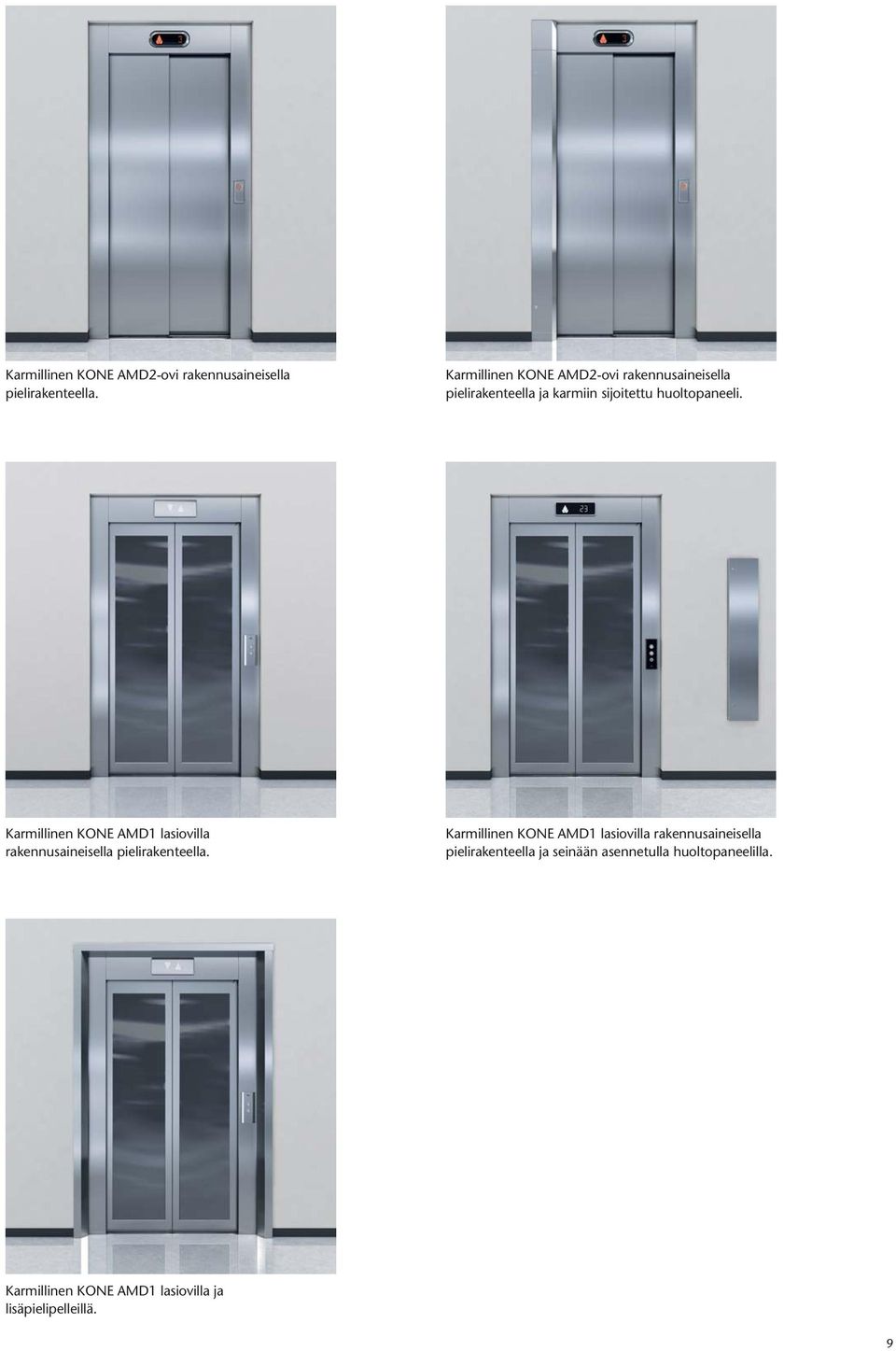

9 Karmillinen KONE AMD2-ovi rakennusaineisella pielirakenteella. Karmillinen KONE AMD2-ovi rakennusaineisella pielirakenteella ja karmiin sijoitettu huoltopaneeli. Karmillinen KONE AMD1 lasiovilla rakennusaineisella pielirakenteella. Karmillinen KONE AMD1 lasiovilla rakennusaineisella pielirakenteella ja seinään asennetulla huoltopaneelilla. Karmillinen KONE AMD1 lasiovilla ja lisäpielipelleillä. 9

10 Edustalliset ovet Edusta minimoi pinnoitustyöt, koska se peittää hissikuilun aukon kokonaan. Näin kerrostasot saadaan nopeasti viimeistellyiksi. Pinta-asenteiset kerrostason kutsu- ja merkinantolaitteet voi valita KONEen laajasta valikoimasta ja ne asennetaan edustaan. Edustallinen KONE AMD2-ovi edustaan sijoitetulla huoltopaneelilla ja sivusäätölistoilla 10
