Dno VTT RTH (5)

Transkriptio

1 1 (5) Myönnetty: Voimassa: VTT on rakennustuotteiden hyväksynnästä annetun lain (230/2003) 9 nojalla ja ottaen huomioon lain 4 luvun säännökset sekä rakennustuotteiden hyväksynnästä annetun ympäristöministeriön asetuksen (1245/2003) 5 luvun säännökset myöntänyt seuraavan tyyppihyväksynnän. TUOTE Pyrokno järjestelmän ikkunatuotteet 100, 200, 300, 400, 500, 600, 700, 800 ja 900, Järjestelmä 100 paloluokassa EI 60 on valmistettu piirustusten ( ) ja Alu Alu ( ) sekä VTT:n lausuntojen RTE2850/01 ( ) ja RTE1674/00 ( ) mukaan. Järjestelmä 200 paloluokassa EI 60 on valmistettu piirustusten ja ( ) sekä VTT:n lausuntojen RTE3090/01 ( ) ja RTE1867/03 ( ), RTE 2513/00 ( ) ja RTE2880/04 ( ) mukaan. Järjestelmä 300 paloluokassa E 30 ja EI 30 on valmistettu piirustusten ( ) ja Alu Alu ( ) sekä VTT:n lausuntojen RTE1994/03 ( ) ja RTE3152/01 ( ) ja RTE 1741/00 ( ) mukaan. Järjestelmä 400 paloluokassa E 30 on valmistettu piirustusten ( ) sekä VTT:n lausuntojen RTE1994/03 ( ) ja RTE2879/04 ( ), RTE1867/03 ( ), RTE3092/01 ( ), 1768/00 ( ), 2802/00 ( ) mukaan. Järjestelmä 500 paloluokassa EI 30 on valmistettu piirustusten ( ) ja Alu Alu ( ) sekä VTT:n lausuntojen RTE1775/00 ( ) ja RTE3153/01 ( ) mukaan. Järjestelmä 600 paloluokassa EI 30 on valmistettu VTT:n lausuntojen RTE1775/00 ( ), RTE1994/03 ( ), RTE2879/04 ( ), RTE1867/03 ( ) ja RTE3154/01 ( ) sekä piirustusten ( ), ( ) ja ( ) mukaan. Järjestelmä 700 paloluokassa EI 60 (avattava ikkuna) on valmistettu

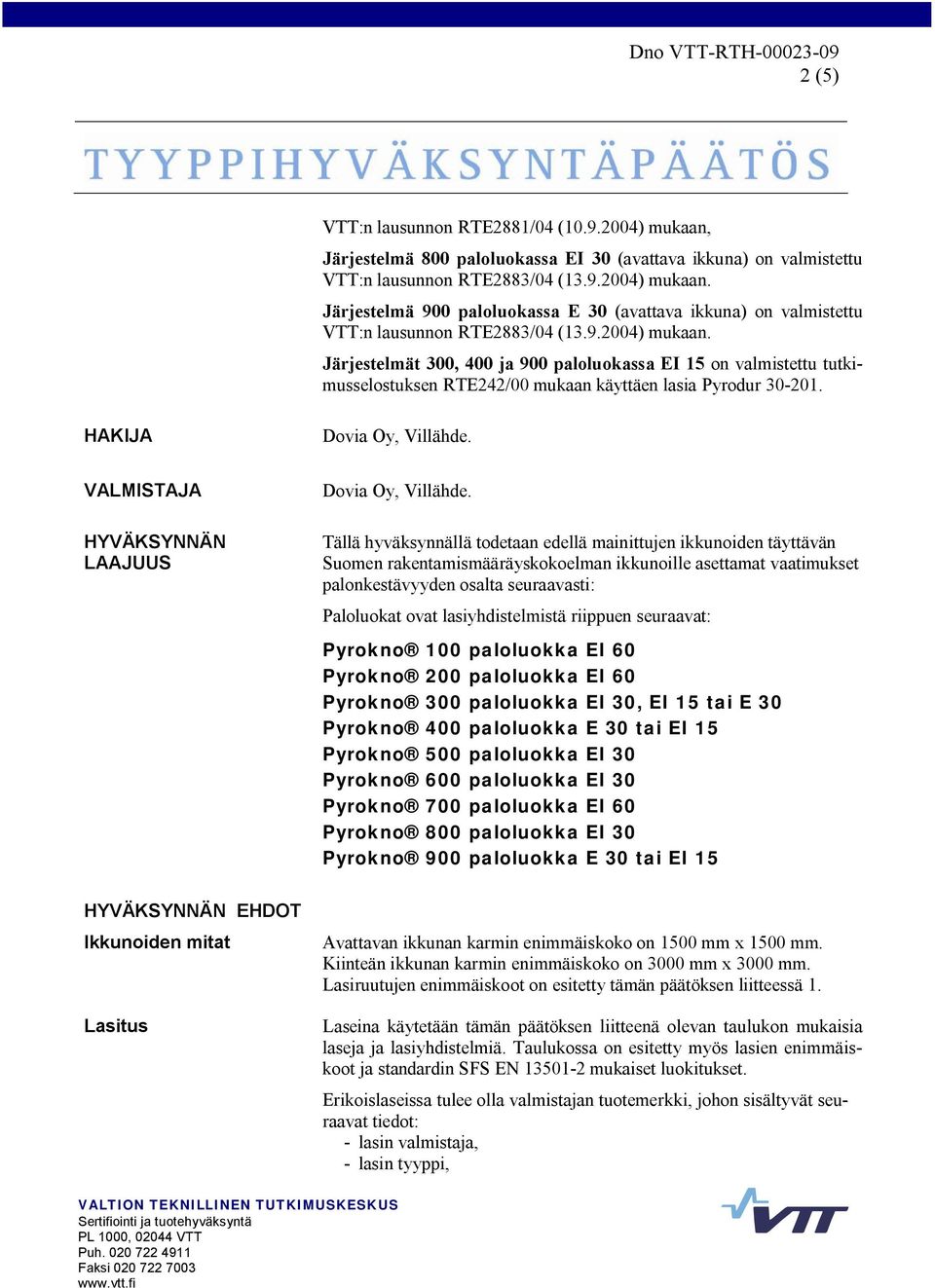

2 2 (5) VTT:n lausunnon RTE2881/04 ( ) mukaan, Järjestelmä 800 paloluokassa EI 30 (avattava ikkuna) on valmistettu VTT:n lausunnon RTE2883/04 ( ) mukaan. Järjestelmä 900 paloluokassa E 30 (avattava ikkuna) on valmistettu VTT:n lausunnon RTE2883/04 ( ) mukaan. Järjestelmät 300, 400 ja 900 paloluokassa EI 15 on valmistettu tutkimusselostuksen RTE242/00 mukaan käyttäen lasia Pyrodur HAKIJA Dovia Oy, Villähde. VALMISTAJA HYVÄKSYNNÄN LAAJUUS Dovia Oy, Villähde. Tällä hyväksynnällä todetaan edellä mainittujen ikkunoiden täyttävän Suomen rakentamismääräyskokoelman ikkunoille asettamat vaatimukset palonkestävyyden osalta seuraavasti: Paloluokat ovat lasiyhdistelmistä riippuen seuraavat: Pyrokno 100 paloluokka EI 60 Pyrokno 200 paloluokka EI 60 Pyrokno 300 paloluokka EI 30, EI 15 tai E 30 Pyrokno 400 paloluokka E 30 tai EI 15 Pyrokno 500 paloluokka EI 30 Pyrokno 600 paloluokka EI 30 Pyrokno 700 paloluokka EI 60 Pyrokno 800 paloluokka EI 30 Pyrokno 900 paloluokka E 30 tai EI 15 HYVÄKSYNNÄN EHDOT Ikkunoiden mitat Lasitus Avattavan ikkunan karmin eniäiskoko on 1500 x Kiinteän ikkunan karmin eniäiskoko on 3000 x Lasiruutujen eniäiskoot on esitetty tämän päätöksen liitteessä 1. Laseina käytetään tämän päätöksen liitteenä olevan taulukon mukaisia laseja ja lasiyhdistelmiä. Taulukossa on esitetty myös lasien eniäiskoot ja standardin SFS EN mukaiset luokitukset. Erikoislaseissa tulee olla valmistajan tuotemerkki, johon sisältyvät seuraavat tiedot: lasin valmistaja, lasin tyyppi,

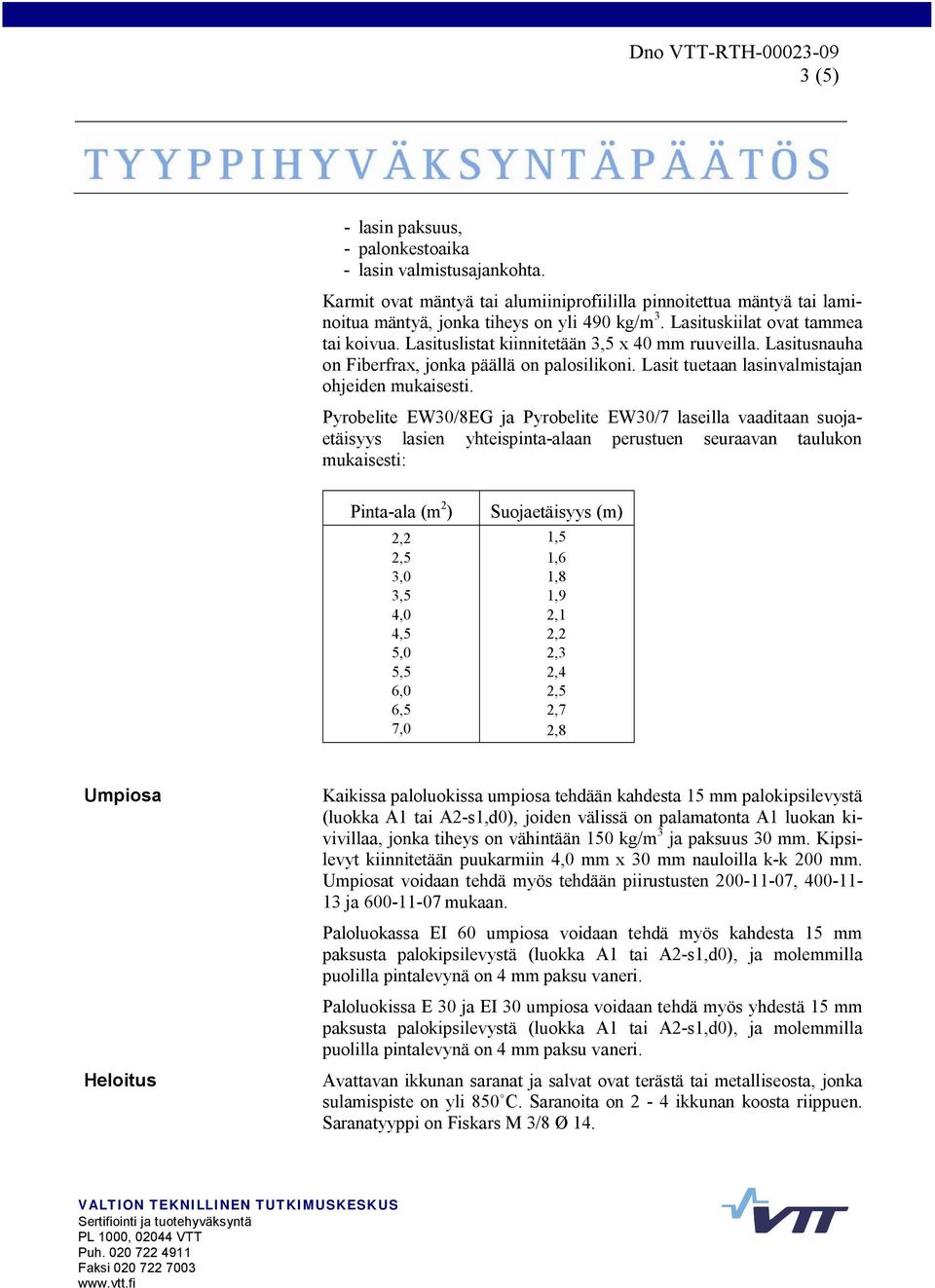

3 3 (5) lasin paksuus, palonkestoaika lasin valmistusajankohta. Karmit ovat mäntyä tai alumiiniprofiililla pinnoitettua mäntyä tai laminoitua mäntyä, jonka tiheys on yli 490 kg/m 3. Lasituskiilat ovat taea tai koivua. Lasituslistat kiinnitetään 3,5 x 40 ruuveilla. Lasitusnauha on Fiberfrax, jonka päällä on palosilikoni. Lasit tuetaan lasinvalmistajan ohjeiden mukaisesti. Pyrobelite EW30/8EG ja Pyrobelite EW30/7 laseilla vaaditaan suojaetäisyys lasien yhteispinta alaan perustuen seuraavan taulukon mukaisesti: Pinta ala (m 2 ) Suojaetäisyys (m) 2,2 1,5 2,5 1,6 3,0 1,8 3,5 1,9 4,0 2,1 4,5 2,2 5,0 2,3 5,5 2,4 6,0 2,5 6,5 2,7 7,0 2,8 Umpiosa Heloitus Kaikissa paloluokissa umpiosa tehdään kahdesta 15 palokipsilevystä (luokka A1 tai A2 s1,d0), joiden välissä on palamatonta A1 luokan kivivillaa, jonka tiheys on vähintään 150 kg/m 3 ja paksuus 30. Kipsilevyt kiinnitetään puukarmiin 4,0 x 30 nauloilla k k 200. Umpiosat voidaan tehdä myös tehdään piirustusten , ja mukaan. Paloluokassa EI 60 umpiosa voidaan tehdä myös kahdesta 15 paksusta palokipsilevystä (luokka A1 tai A2 s1,d0), ja moleilla puolilla pintalevynä on 4 paksu vaneri. Paloluokissa E 30 ja EI 30 umpiosa voidaan tehdä myös yhdestä 15 paksusta palokipsilevystä (luokka A1 tai A2 s1,d0), ja moleilla puolilla pintalevynä on 4 paksu vaneri. Avattavan ikkunan saranat ja salvat ovat terästä tai metalliseosta, jonka sulamispiste on yli 850 C. Saranoita on 2 4 ikkunan koosta riippuen. Saranatyyppi on Fiskars M 3/8 Ø 14.

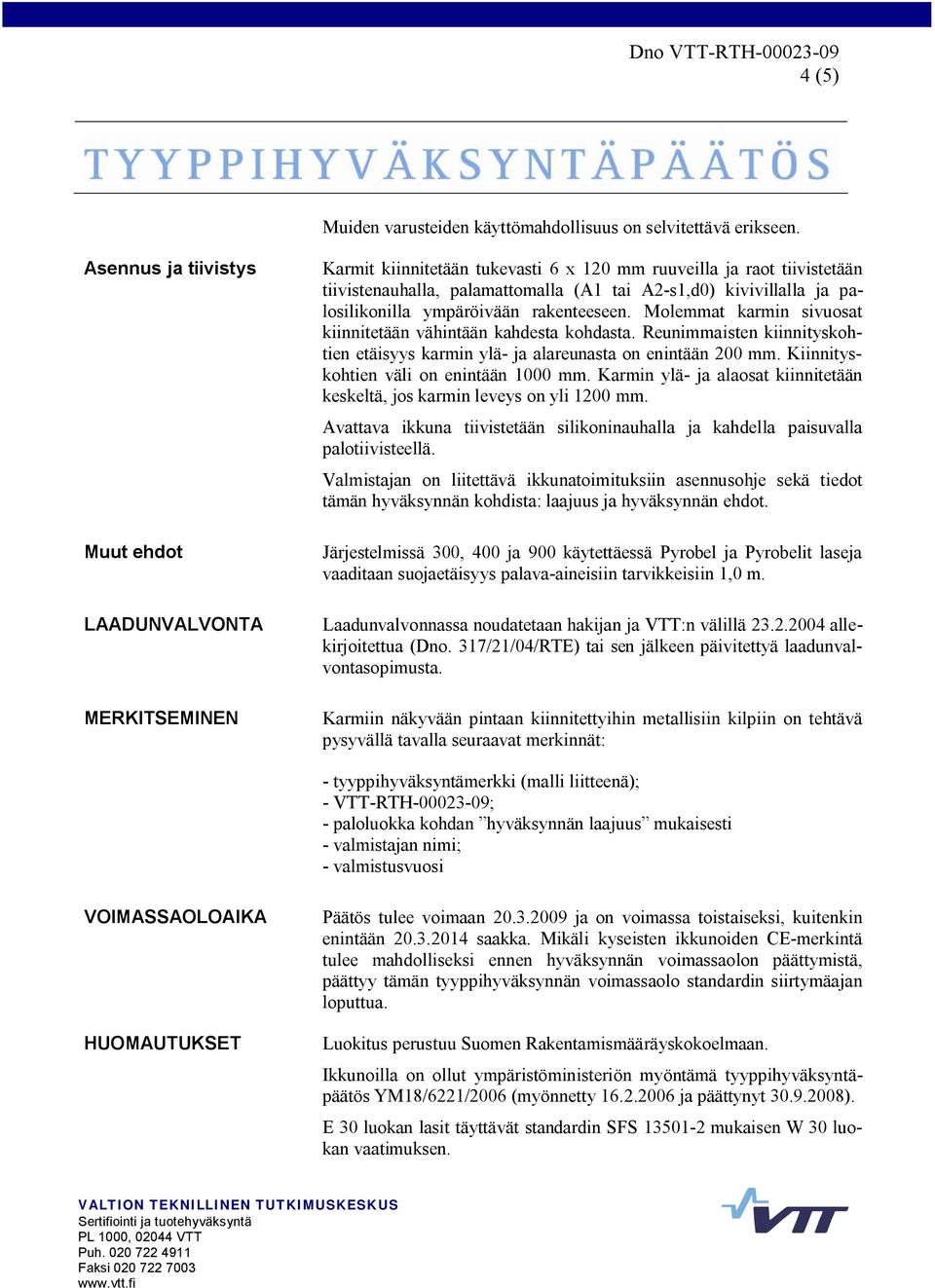

4 4 (5) Muiden varusteiden käyttömahdollisuus on selvitettävä erikseen. Asennus ja tiivistys Muut ehdot LAADUNVALVONTA MERKITSEMINEN Karmit kiinnitetään tukevasti 6 x 120 ruuveilla ja raot tiivistetään tiivistenauhalla, palamattomalla (A1 tai A2 s1,d0) kivivillalla ja palosilikonilla ympäröivään rakenteeseen. Moleat karmin sivuosat kiinnitetään vähintään kahdesta kohdasta. Reuniaisten kiinnityskohtien etäisyys karmin ylä ja alareunasta on enintään 200. Kiinnityskohtien väli on enintään Karmin ylä ja alaosat kiinnitetään keskeltä, jos karmin leveys on yli Avattava ikkuna tiivistetään silikoninauhalla ja kahdella paisuvalla palotiivisteellä. Valmistajan on liitettävä ikkunatoimituksiin asennusohje sekä tiedot tämän hyväksynnän kohdista: laajuus ja hyväksynnän ehdot. Järjestelmissä 300, 400 ja 900 käytettäessä Pyrobel ja Pyrobelit laseja vaaditaan suojaetäisyys palava aineisiin tarvikkeisiin 1,0 m. Laadunvalvonnassa noudatetaan hakijan ja VTT:n välillä allekirjoitettua (Dno. 317/21/04/RTE) tai sen jälkeen päivitettyä laadunvalvontasopimusta. Karmiin näkyvään pintaan kiinnitettyihin metallisiin kilpiin on tehtävä pysyvällä tavalla seuraavat merkinnät: tyyppihyväksyntämerkki (malli liitteenä); VTT RTH ; paloluokka kohdan hyväksynnän laajuus mukaisesti valmistajan nimi; valmistusvuosi VOIMASSAOLOAIKA HUOMAUTUKSET Päätös tulee voimaan ja on voimassa toistaiseksi, kuitenkin enintään saakka. Mikäli kyseisten ikkunoiden CE merkintä tulee mahdolliseksi ennen hyväksynnän voimassaolon päättymistä, päättyy tämän tyyppihyväksynnän voimassaolo standardin siirtymäajan loputtua. Luokitus perustuu Suomen Rakentamismääräyskokoelmaan. Ikkunoilla on ollut ympäristöministeriön myöntämä tyyppihyväksyntäpäätös YM18/6221/2006 (myönnetty ja päättynyt ). E 30 luokan lasit täyttävät standardin SFS mukaisen W 30 luokan vaatimuksen.

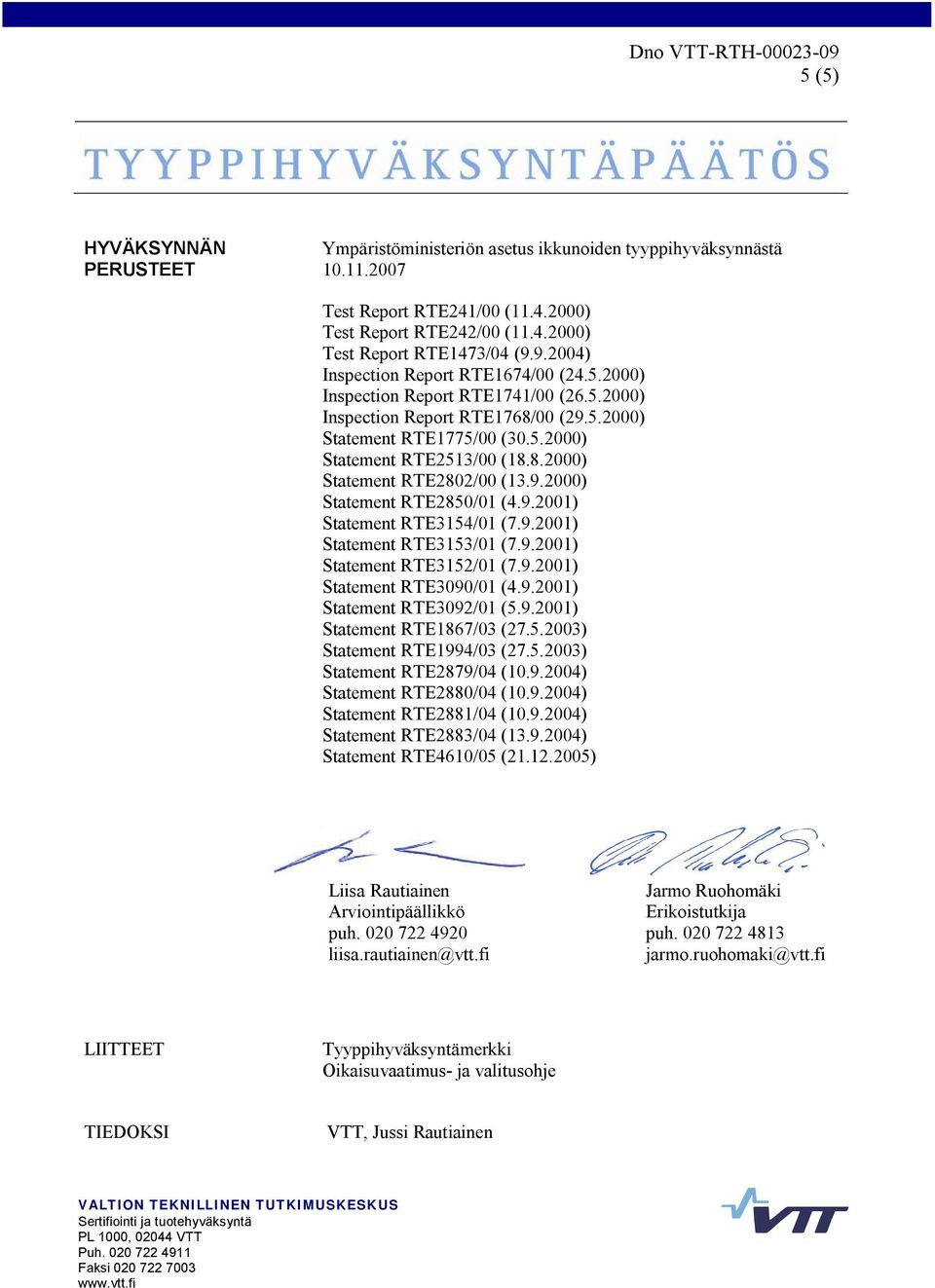

5 5 (5) HYVÄKSYNNÄN PERUSTEET Ympäristöministeriön asetus ikkunoiden tyyppihyväksynnästä Test Report RTE241/00 ( ) Test Report RTE242/00 ( ) Test Report RTE1473/04 ( ) Inspection Report RTE1674/00 ( ) Inspection Report RTE1741/00 ( ) Inspection Report RTE1768/00 ( ) Statement RTE1775/00 ( ) Statement RTE2513/00 ( ) Statement RTE2802/00 ( ) Statement RTE2850/01 ( ) Statement RTE3154/01 ( ) Statement RTE3153/01 ( ) Statement RTE3152/01 ( ) Statement RTE3090/01 ( ) Statement RTE3092/01 ( ) Statement RTE1867/03 ( ) Statement RTE1994/03 ( ) Statement RTE2879/04 ( ) Statement RTE2880/04 ( ) Statement RTE2881/04 ( ) Statement RTE2883/04 ( ) Statement RTE4610/05 ( ) Liisa Rautiainen Arviointipäällikkö puh Jarmo Ruohomäki Erikoistutkija puh LIITTEET Tyyppihyväksyntämerkki Oikaisuvaatimus ja valitusohje TIEDOKSI VTT, Jussi Rautiainen

6 Pyrokno ikkunat Liite tyyppihyväksyntäpäätökseen Dno VTT RTH Tuote Karmi syvyys Standardin SFS EN mukainen luokitus Käyttöalue Lasin tuotenimi Lasin tyyppi Lasin koodi (lasi väli lasi) Lasin paksuus Maks.lasikoko leveys x korkeus Maks. lasin pinta ala m tai 112 EI60 kiinteät ikkunat Pyrostop x , tai 112 EI60 kiinteät ikkunat Pyrostop , x , tai 112 EI60 kiinteät ikkunat Pyrobel EI60/ , x , EI60 kiinteät sisäikkunat Pyrostop x , EI60 kiinteät sisäikkunat Pyrobel EI60/ x , EI15/EW30E30 kiinteät ikkunat Pyrodur x , EW30/E30 kiinteät ikkunat Pyrobelite EW30/8EG x , EI30 kiinteät ikkunat Pyrodur x , EW30/E30 kiinteät ikkunat Pyrobel EI30/ , x , EW30/E30 kiinteät ikkunat Pyrobel EI30/12EG x , EW30/E30 kiinteät sisäikkunat Pyrodur x , EW30/E30 kiinteät sisäikkunat Pyrobelite EW30/ x , EI15/EW30E30 kiinteät sisäikkunat Pyrodur x , EW30/E30 kiinteät sisäikkunat Pyrobelite EW30/8EG x , EI30 kiinteät ikkunat Pyrostop x , EI30 kiinteät ikkunat Pyrostop , x , EI30 kiinteät ikkunat Pyrobel EI30/ , x , EI30 kiinteät ikkunat Pyrobel EI30/ , x , EI30 kiinteät sisäikkunat Pyrostop x , EI30 kiinteät sisäikkunat Pyrobel EI30/ x , EI60 avattavat ikkunat Pyrostop x , EI60 avattavat ikkunat Pyrobel EI60/ , x , EI30 avattavat ikkunat Pyrodur x , EI30 avattavat ikkunat Pyrobel EI30/ , x , EI30 avattavat ikkunat Pyrobel EI30/ , x , EI15/EW30E30 avattavat ikkunat Pyrodur x , EW30/E30 avattavat ikkunat Pyrobelite EW30/8EG x , EW30/E30 avattavat ikkunat Pyrobel EI30/ , x , EW30/E30 avattavat ikkunat Pyrobel EI30/12EG x ,
